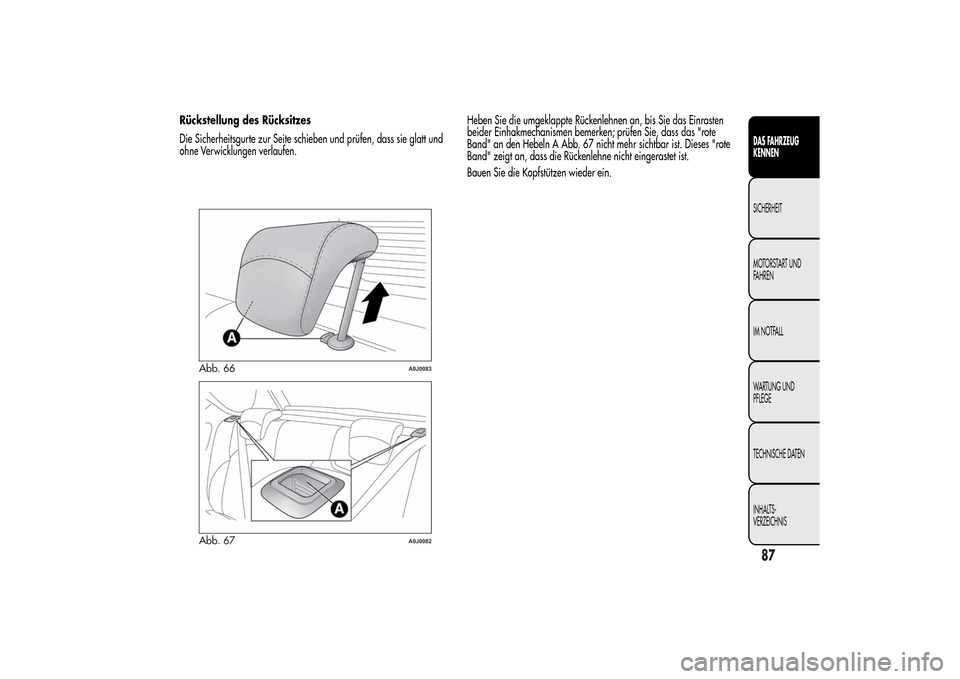

Rückstellung des Rücksitzes
Die Sicherheitsgurte zur Seite schieben und prüfen, dass sie glatt und
ohne Verwicklungen verlaufen.Heben Sie die umgeklappte Rückenlehnen an, bis Sie das Einrasten
beider Einhakmechanismen bemerken; prüfen Sie, dass das "rote
Band" an den Hebeln A Abb. 67 nicht mehr sichtbar ist. Dieses "rote
Band" zeigt an, dass die Rückenlehne nicht eingerastet ist.
Bauen Sie die Kopfstützen wieder ein.
Abb. 66
A0J0083
Abb. 67
A0J0082
87DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

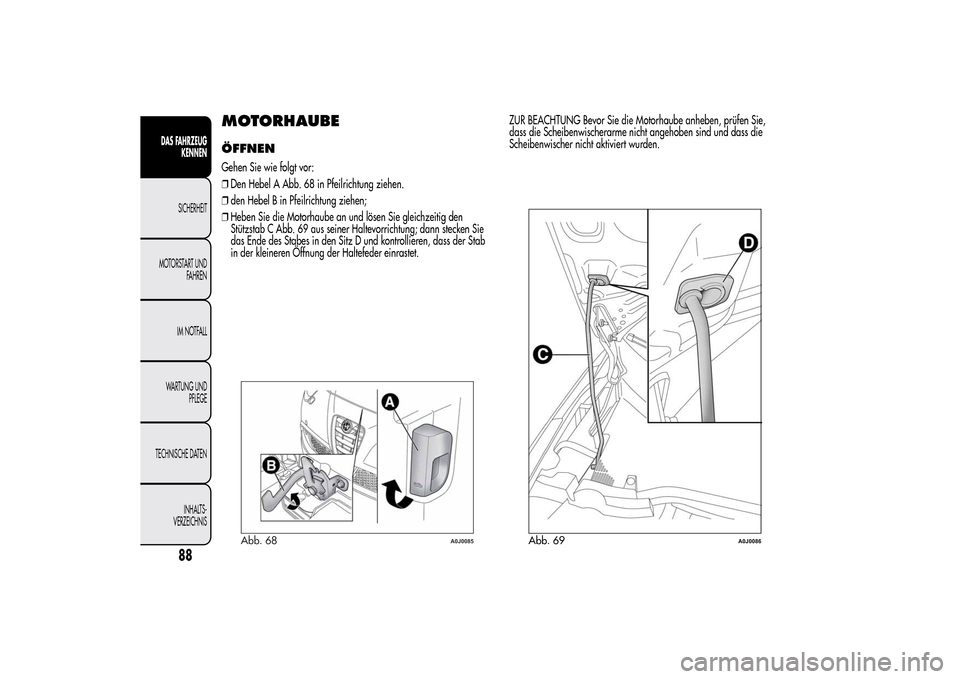

MOTORHAUBEÖFFNENGehen Sie wie folgt vor:
❒Den Hebel A Abb. 68 in Pfeilrichtung ziehen.
❒den Hebel B in Pfeilrichtung ziehen;
❒Heben Sie die Motorhaube an und lösen Sie gleichzeitig den
Stützstab C Abb. 69 aus seiner Haltevorrichtung; dann stecken Sie
das Ende des Stabes in den Sitz D und kontrollieren, dass der Stab
in der kleineren Öffnung der Haltefeder einrastet.ZUR BEACHTUNG Bevor Sie die Motorhaube anheben, prüfen Sie,
dass die Scheibenwischerarme nicht angehoben sind und dass die
Scheibenwischer nicht aktiviert wurden.
Abb. 68
A0J0085
Abb. 69
A0J0086
88
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

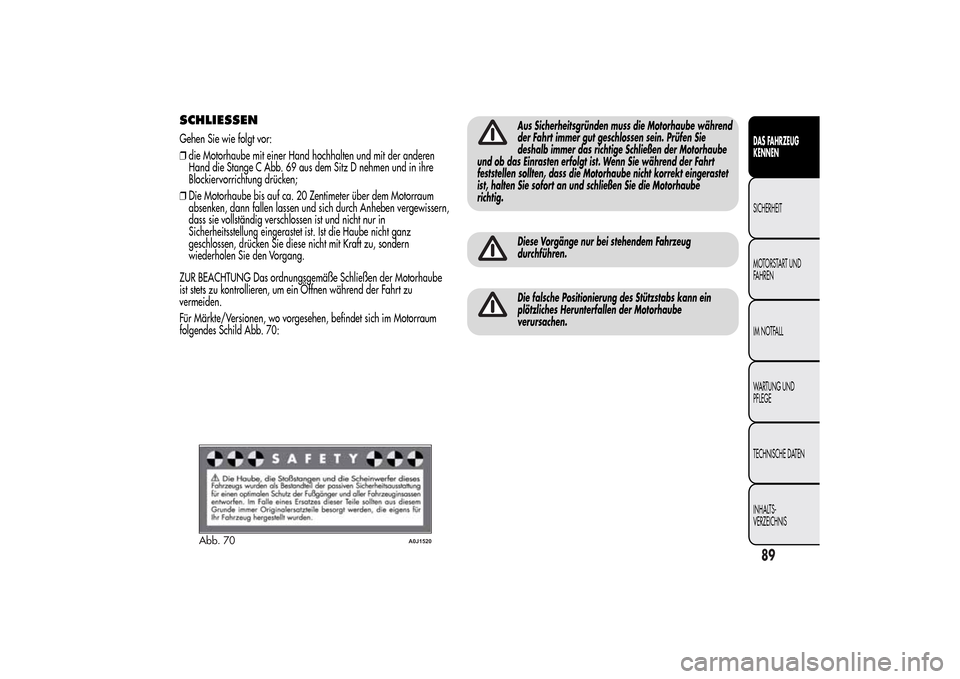

SCHLIESSENGehen Sie wie folgt vor:
❒die Motorhaube mit einer Hand hochhalten und mit der anderen
Hand die Stange C Abb. 69 aus dem Sitz D nehmen und in ihre
Blockiervorrichtung drücken;
❒Die Motorhaube bis auf ca. 20 Zentimeter über dem Motorraum
absenken, dann fallen lassen und sich durch Anheben vergewissern,
dass sie vollständig verschlossen ist und nicht nur in
Sicherheitsstellung eingerastet ist. Ist die Haube nicht ganz
geschlossen, drücken Sie diese nicht mit Kraft zu, sondern
wiederholen Sie den Vorgang.
ZUR BEACHTUNG Das ordnungsgemäße Schließen der Motorhaube
ist stets zu kontrollieren, um ein Öffnen während der Fahrt zu
vermeiden.
Für Märkte/Versionen, wo vorgesehen, befindet sich im Motorraum
folgendes Schild Abb. 70:
Aus Sicherheitsgründen muss die Motorhaube während
der Fahrt immer gut geschlossen sein. Prüfen Sie
deshalb immer das richtige Schließen der Motorhaube
und ob das Einrasten erfolgt ist. Wenn Sie während der Fahrt
feststellen sollten, dass die Motorhaube nicht korrekt eingerastet
ist, halten Sie sofort an und schließen Sie die Motorhaube
richtig.Diese Vorgänge nur bei stehendem Fahrzeug
durchführen.Die falsche Positionierung des Stützstabs kann ein
plötzliches Herunterfallen der Motorhaube
verursachen.
Abb. 70
A0J1520
89DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

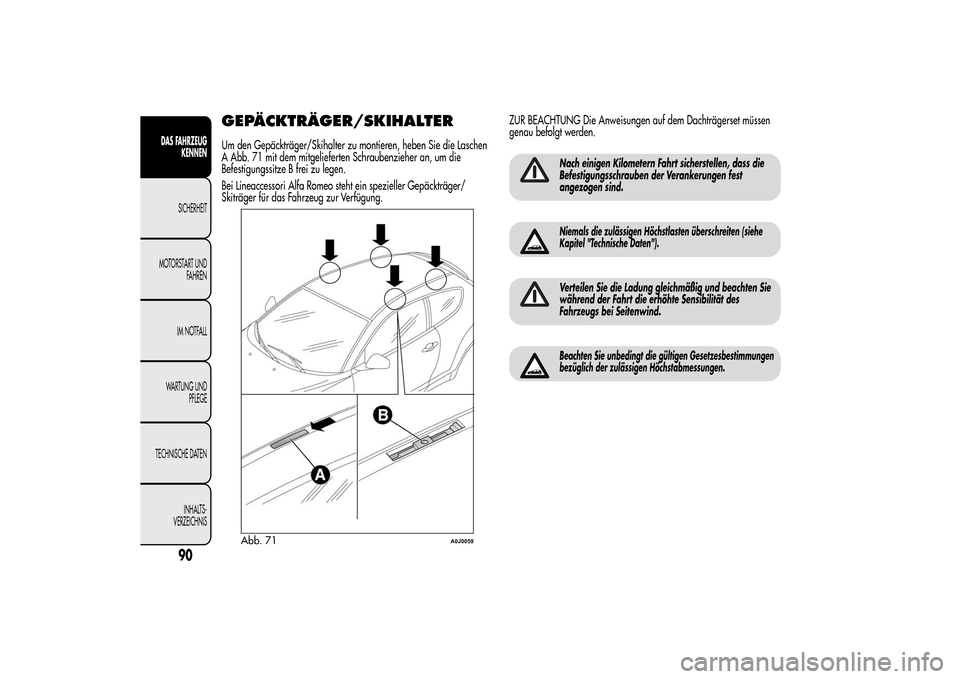

GEPÄCKTRÄGER/SKIHALTERUm den Gepäckträger/Skihalter zu montieren, heben Sie die Laschen
A Abb. 71 mit dem mitgelieferten Schraubenzieher an, um die
Befestigungssitze B frei zu legen.
Bei Lineaccessori Alfa Romeo steht ein spezieller Gepäckträger/
Skiträger für das Fahrzeug zur Verfügung.ZUR BEACHTUNG Die Anweisungen auf dem Dachträgerset müssen
genau befolgt werden.
Nach einigen Kilometern Fahrt sicherstellen, dass die
Befestigungsschrauben der Verankerungen fest
angezogen sind.Niemals die zulässigen Höchstlasten überschreiten (siehe
Kapitel "Technische Daten").Verteilen Sie die Ladung gleichmäßig und beachten Sie
während der Fahrt die erhöhte Sensibilität des
Fahrzeugs bei Seitenwind.Beachten Sie unbedingt die gültigen Gesetzesbestimmungen
bezüglich der zulässigen Höchstabmessungen.
Abb. 71
A0J0059
90
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

SCHEINWERFERAUSRICHTUNG DES LICHTKEGELSDie richtige Ausrichtung der Scheinwerfer ist nicht nur für den Komfort
und die Sicherheit des Fahrers sondern aller Straßenverkehrsteilnehmer
entscheidend. Außerdem ist es auch eine präzise Vorschrift der
Straßenverkehrsordnung.
Um für sich selbst und für die anderen beim Fahren mit eingeschalteten
Scheinwerfern die besten Sichtverhältnisse zu gewährleisten, muss
das Fahrzeug die richtige Leuchtweitenregelung aufweisen. Für die
Kontrolle und die eventuelle Einstellung wenden Sie sich bitte an das
Alfa Romeo Kundendienstnetz.LEUCHTWEITENREGLERDer Regler funktioniert nur, wenn der Zündschlüssel auf MAR steht und
die Abblendlichter eingeschaltet sind.
Einstellen der Leuchtweitenregelung
Für die Einstellung drücken Sie die Tasten
und
Abb. 72 Abb.
73. Auf dem Display wird die der Einstellung entsprechende Position
angezeigt.
Position 0:
: bei einer oder zwei Personen auf den Vordersitzen.
Position 1
: 4 Personen.
Position 2
: 4 Personen + Ladung im Kofferraum.
Position 3
: Fahrer + max. zul. Zuladung im Kofferraum.
ZUR BEACHTUNG Die Ausrichtung ist bei jeder Gewichtsveränderung
der transportierten Ladung zu kontrollieren.
AUSRICHTUNG DER
NEBELSCHEINWERFER(für Versionen/Märkte, wo vorgesehen)
Für die Kontrolle und die eventuelle Einstellung wenden Sie sich bitte
an das Alfa Romeo Kundendienstnetz.
Abb. 72
A0J0305
Abb. 73 - Versionen mit Start&Stop-System
A0J0306
91DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

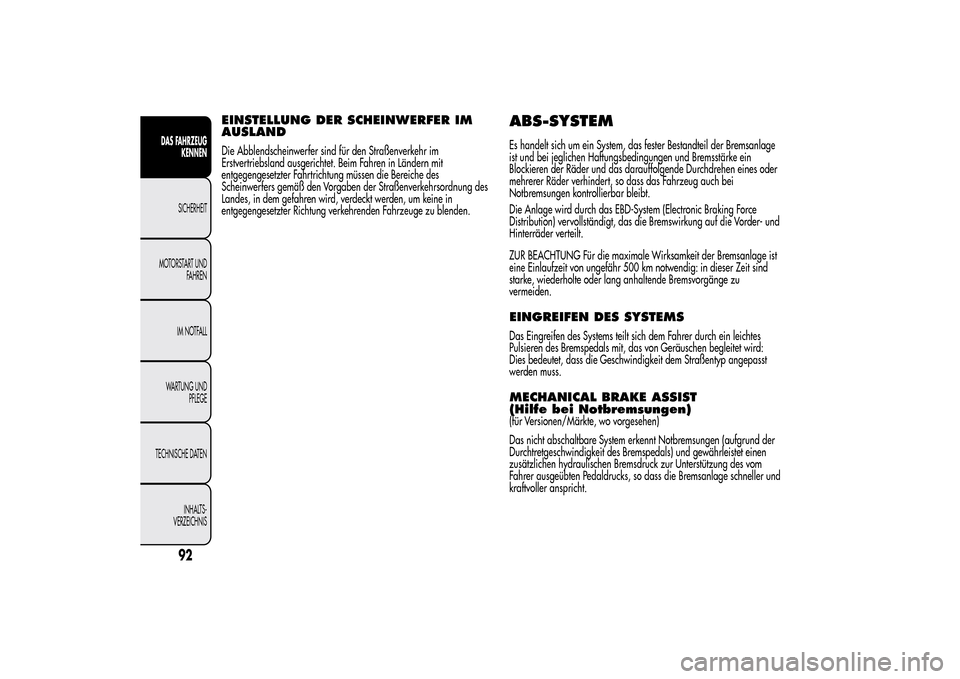

EINSTELLUNG DER SCHEINWERFER IM
AUSLANDDie Abblendscheinwerfer sind für den Straßenverkehr im
Erstvertriebsland ausgerichtet. Beim Fahren in Ländern mit
entgegengesetzter Fahrtrichtung müssen die Bereiche des
Scheinwerfers gemäß den Vorgaben der Straßenverkehrsordnung des
Landes, in dem gefahren wird, verdeckt werden, um keine in
entgegengesetzter Richtung verkehrenden Fahrzeuge zu blenden.
ABS-SYSTEMEs handelt sich um ein System, das fester Bestandteil der Bremsanlage
ist und bei jeglichen Haftungsbedingungen und Bremsstärke ein
Blockieren der Räder und das darauffolgende Durchdrehen eines oder
mehrerer Räder verhindert, so dass das Fahrzeug auch bei
Notbremsungen kontrollierbar bleibt.
Die Anlage wird durch das EBD-System (Electronic Braking Force
Distribution) vervollständigt, das die Bremswirkung auf die Vorder- und
Hinterräder verteilt.
ZUR BEACHTUNG Für die maximale Wirksamkeit der Bremsanlage ist
eine Einlaufzeit von ungefähr 500 km notwendig: in dieser Zeit sind
starke, wiederholte oder lang anhaltende Bremsvorgänge zu
vermeiden.EINGREIFEN DES SYSTEMSDas Eingreifen des Systems teilt sich dem Fahrer durch ein leichtes
Pulsieren des Bremspedals mit, das von Geräuschen begleitet wird:
Dies bedeutet, dass die Geschwindigkeit dem Straßentyp angepasst
werden muss.MECHANICAL BRAKE ASSIST
(Hilfe bei Notbremsungen)(für Versionen/Märkte, wo vorgesehen)
Das nicht abschaltbare System erkennt Notbremsungen (aufgrund der
Durchtretgeschwindigkeit des Bremspedals) und gewährleistet einen
zusätzlichen hydraulischen Bremsdruck zur Unterstützung des vom
Fahrer ausgeübten Pedaldrucks, so dass die Bremsanlage schneller und
kraftvoller anspricht.
92
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

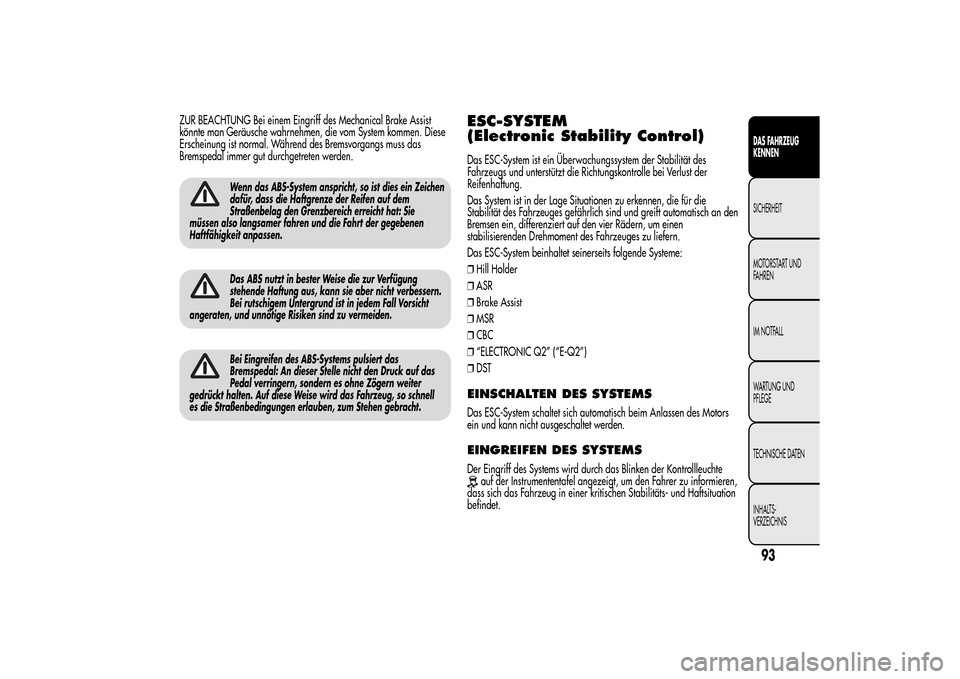

ZUR BEACHTUNG Bei einem Eingriff des Mechanical Brake Assist
könnte man Geräusche wahrnehmen, die vom System kommen. Diese
Erscheinung ist normal. Während des Bremsvorgangs muss das
Bremspedal immer gut durchgetreten werden.
Wenn das ABS-System anspricht, so ist dies ein Zeichen
dafür, dass die Haftgrenze der Reifen auf dem
Straßenbelag den Grenzbereich erreicht hat: Sie
müssen also langsamer fahren und die Fahrt der gegebenen
Haftfähigkeit anpassen.Das ABS nutzt in bester Weise die zur Verfügung
stehende Haftung aus, kann sie aber nicht verbessern.
Bei rutschigem Untergrund ist in jedem Fall Vorsicht
angeraten, und unnötige Risiken sind zu vermeiden.Bei Eingreifen des ABS-Systems pulsiert das
Bremspedal: An dieser Stelle nicht den Druck auf das
Pedal verringern, sondern es ohne Zögern weiter
gedrückt halten. Auf diese Weise wird das Fahrzeug, so schnell
es die Straßenbedingungen erlauben, zum Stehen gebracht.
ESC-SYSTEM
(Electronic Stability Control)Das ESC-System ist ein Überwachungssystem der Stabilität des
Fahrzeugs und unterstützt die Richtungskontrolle bei Verlust der
Reifenhaftung.
Das System ist in der Lage Situationen zu erkennen, die für die
Stabilität des Fahrzeuges gefährlich sind und greift automatisch an den
Bremsen ein, differenziert auf den vier Rädern, um einen
stabilisierenden Drehmoment des Fahrzeuges zu liefern.
Das ESC-System beinhaltet seinerseits folgende Systeme:
❒Hill Holder
❒ASR
❒Brake Assist
❒MSR
❒CBC
❒“ELECTRONIC Q2” (“E-Q2”)
❒DSTEINSCHALTEN DES SYSTEMSDas ESC-System schaltet sich automatisch beim Anlassen des Motors
ein und kann nicht ausgeschaltet werden.EINGREIFEN DES SYSTEMSDer Eingriff des Systems wird durch das Blinken der Kontrollleuchte
auf der Instrumententafel angezeigt, um den Fahrer zu informieren,
dass sich das Fahrzeug in einer kritischen Stabilitäts- und Haftsituation
befindet.
93DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

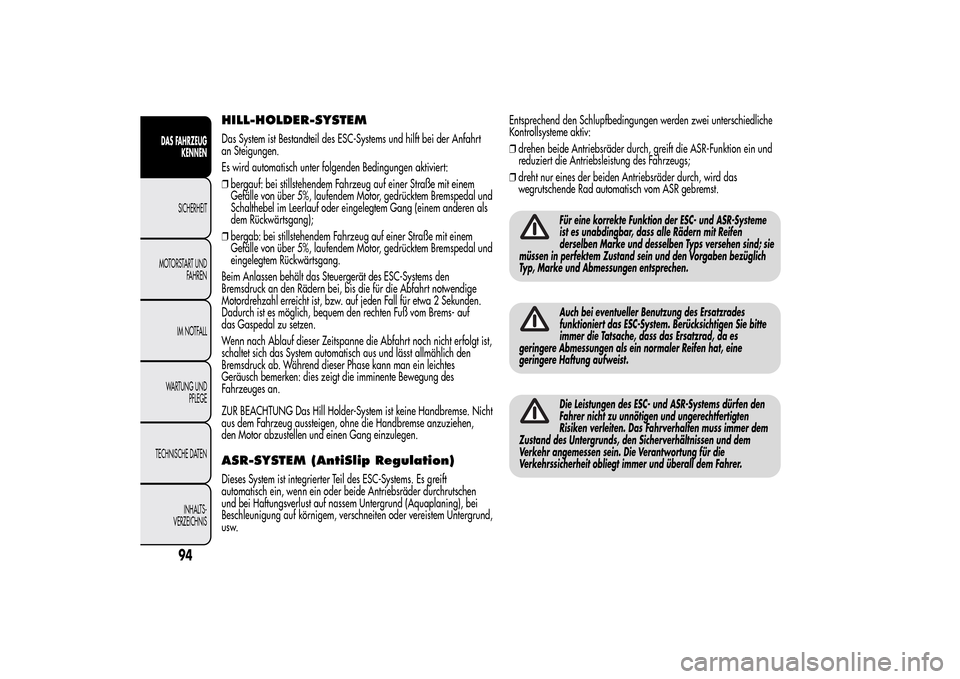

HILL-HOLDER-SYSTEMDas System ist Bestandteil des ESC-Systems und hilft bei der Anfahrt
an Steigungen.
Es wird automatisch unter folgenden Bedingungen aktiviert:
❒bergauf: bei stillstehendem Fahrzeug auf einer Straße mit einem
Gefälle von über 5%, laufendem Motor, gedrücktem Bremspedal und
Schalthebel im Leerlauf oder eingelegtem Gang (einem anderen als
dem Rückwärtsgang);
❒bergab: bei stillstehendem Fahrzeug auf einer Straße mit einem
Gefälle von über 5%, laufendem Motor, gedrücktem Bremspedal und
eingelegtem Rückwärtsgang.
Beim Anlassen behält das Steuergerät des ESC-Systems den
Bremsdruck an den Rädern bei, bis die für die Abfahrt notwendige
Motordrehzahl erreicht ist, bzw. auf jeden Fall für etwa 2 Sekunden.
Dadurch ist es möglich, bequem den rechten Fuß vom Brems- auf
das Gaspedal zu setzen.
Wenn nach Ablauf dieser Zeitspanne die Abfahrt noch nicht erfolgt ist,
schaltet sich das System automatisch aus und lässt allmählich den
Bremsdruck ab. Während dieser Phase kann man ein leichtes
Geräusch bemerken: dies zeigt die imminente Bewegung des
Fahrzeuges an.
ZUR BEACHTUNG Das Hill Holder-System ist keine Handbremse. Nicht
aus dem Fahrzeug aussteigen, ohne die Handbremse anzuziehen,
den Motor abzustellen und einen Gang einzulegen.ASR-SYSTEM (AntiSlip Regulation)Dieses System ist integrierter Teil des ESC-Systems. Es greift
automatisch ein, wenn ein oder beide Antriebsräder durchrutschen
und bei Haftungsverlust auf nassem Untergrund (Aquaplaning), bei
Beschleunigung auf körnigem, verschneiten oder vereistem Untergrund,
usw.Entsprechend den Schlupfbedingungen werden zwei unterschiedliche
Kontrollsysteme aktiv:
❒drehen beide Antriebsräder durch, greift die ASR-Funktion ein und
reduziert die Antriebsleistung des Fahrzeugs;
❒dreht nur eines der beiden Antriebsräder durch, wird das
wegrutschende Rad automatisch vom ASR gebremst.
Für eine korrekte Funktion der ESC- und ASR-Systeme
ist es unabdingbar, dass alle Rädern mit Reifen
derselben Marke und desselben Typs versehen sind; sie
müssen in perfektem Zustand sein und den Vorgaben bezüglich
Typ, Marke und Abmessungen entsprechen.Auch bei eventueller Benutzung des Ersatzrades
funktioniert das ESC-System. Berücksichtigen Sie bitte
immer die Tatsache, dass das Ersatzrad, da es
geringere Abmessungen als ein normaler Reifen hat, eine
geringere Haftung aufweist.Die Leistungen des ESC- und ASR-Systems dürfen den
Fahrer nicht zu unnötigen und ungerechtfertigten
Risiken verleiten. Das Fahrverhalten muss immer dem
Zustand des Untergrunds, den Sicherverhältnissen und dem
Verkehr angemessen sein. Die Verantwortung für die
Verkehrssicherheit obliegt immer und überall dem Fahrer.
94
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

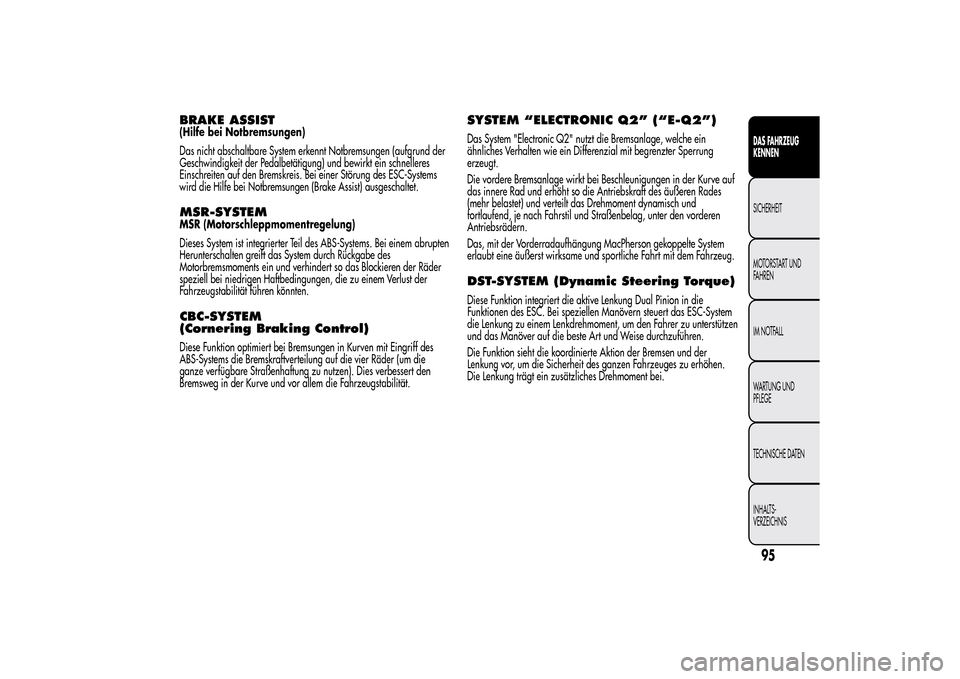

BRAKE ASSIST(Hilfe bei Notbremsungen)
Das nicht abschaltbare System erkennt Notbremsungen (aufgrund der
Geschwindigkeit der Pedalbetätigung) und bewirkt ein schnelleres
Einschreiten auf den Bremskreis. Bei einer Störung des ESC-Systems
wird die Hilfe bei Notbremsungen (Brake Assist) ausgeschaltet.MSR-SYSTEMMSR (Motorschleppmomentregelung)
Dieses System ist integrierter Teil des ABS-Systems. Bei einem abrupten
Herunterschalten greift das System durch Rückgabe des
Motorbremsmoments ein und verhindert so das Blockieren der Räder
speziell bei niedrigen Haftbedingungen, die zu einem Verlust der
Fahrzeugstabilität führen könnten.CBC-SYSTEM
(Cornering Braking Control)Diese Funktion optimiert bei Bremsungen in Kurven mit Eingriff des
ABS-Systems die Bremskraftverteilung auf die vier Räder (um die
ganze verfügbare Straßenhaftung zu nutzen). Dies verbessert den
Bremsweg in der Kurve und vor allem die Fahrzeugstabilität.
SYSTEM “ELECTRONIC Q2” (“E-Q2”)Das System "Electronic Q2" nutzt die Bremsanlage, welche ein
ähnliches Verhalten wie ein Differenzial mit begrenzter Sperrung
erzeugt.
Die vordere Bremsanlage wirkt bei Beschleunigungen in der Kurve auf
das innere Rad und erhöht so die Antriebskraft des äußeren Rades
(mehr belastet) und verteilt das Drehmoment dynamisch und
fortlaufend, je nach Fahrstil und Straßenbelag, unter den vorderen
Antriebsrädern.
Das, mit der Vorderradaufhängung MacPherson gekoppelte System
erlaubt eine äußerst wirksame und sportliche Fahrt mit dem Fahrzeug.DST-SYSTEM (Dynamic Steering Torque)Diese Funktion integriert die aktive Lenkung Dual Pinion in die
Funktionen des ESC. Bei speziellen Manövern steuert das ESC-System
die Lenkung zu einem Lenkdrehmoment, um den Fahrer zu unterstützen
und das Manöver auf die beste Art und Weise durchzuführen.
Die Funktion sieht die koordinierte Aktion der Bremsen und der
Lenkung vor, um die Sicherheit des ganzen Fahrzeuges zu erhöhen.
Die Lenkung trägt ein zusätzliches Drehmoment bei.
95DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

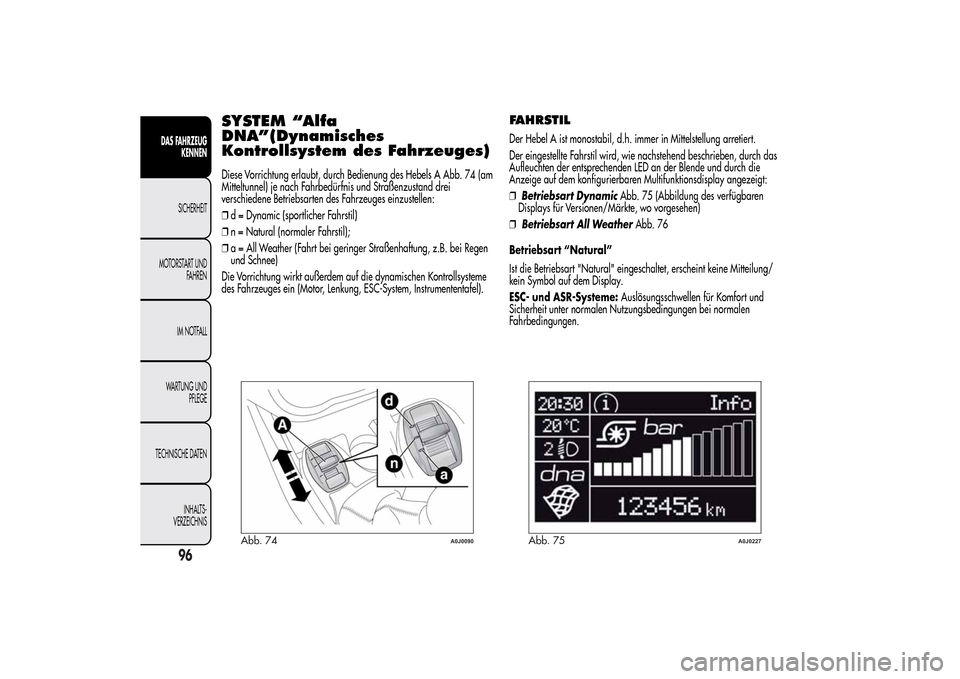

SYSTEM “Alfa
DNA”(Dynamisches
Kontrollsystem des Fahrzeuges)Diese Vorrichtung erlaubt, durch Bedienung des Hebels A Abb. 74 (am
Mitteltunnel) je nach Fahrbedürfnis und Straßenzustand drei
verschiedene Betriebsarten des Fahrzeuges einzustellen:
❒d = Dynamic (sportlicher Fahrstil)
❒n = Natural (normaler Fahrstil);
❒a = All Weather (Fahrt bei geringer Straßenhaftung, z.B. bei Regen
und Schnee)
Die Vorrichtung wirkt außerdem auf die dynamischen Kontrollsysteme
des Fahrzeuges ein (Motor, Lenkung, ESC-System, Instrumententafel).
FAHRSTILDer Hebel A ist monostabil, d.h. immer in Mittelstellung arretiert.
Der eingestellte Fahrstil wird, wie nachstehend beschrieben, durch das
Aufleuchten der entsprechenden LED an der Blende und durch die
Anzeige auf dem konfigurierbaren Multifunktionsdisplay angezeigt:
❒Betriebsart DynamicAbb. 75 (Abbildung des verfügbaren
Displays für Versionen/Märkte, wo vorgesehen)
❒Betriebsart All WeatherAbb. 76
Betriebsart “Natural”
Ist die Betriebsart "Natural" eingeschaltet, erscheint keine Mitteilung/
kein Symbol auf dem Display.
ESC- und ASR-Systeme:Auslösungsschwellen für Komfort und
Sicherheit unter normalen Nutzungsbedingungen bei normalen
Fahrbedingungen.
Abb. 74
A0J0090
Abb. 75
A0J0227
96
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
