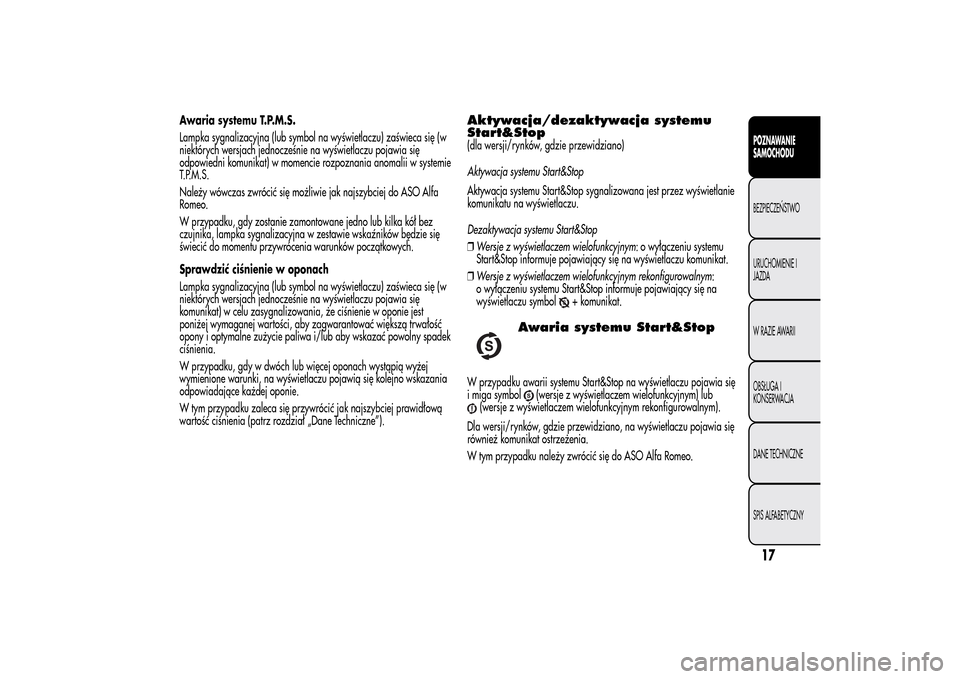

Awaria systemu T.P.M.S.
Lampka sygnalizacyjna (lub symbol na wyświetlaczu) zaświeca się (w
niektórych wersjach jednocześnie na wyświetlaczu pojawia się
odpowiedni komunikat) w momencie rozpoznania anomalii w systemie
T.P.M.S.
Należy wówczas zwrócić się możliwie jak najszybciej do ASO Alfa
Romeo.
W przypadku, gdy zostanie zamontowane jedno lub kilka kół bez
czujnika, lampka sygnalizacyjna w zestawie wskaźników będzie się
świecić do momentu przywrócenia warunków początkowych.
Sprawdzić ciśnienie w oponach
Lampka sygnalizacyjna (lub symbol na wyświetlaczu) zaświeca się (w
niektórych wersjach jednocześnie na wyświetlaczu pojawia się
komunikat) w celu zasygnalizowania, że ciśnienie w oponie jest
poniżej wymaganej wartości, aby zagwarantować większą trwałość
opony i optymalne zużycie paliwa i/lub aby wskazać powolny spadek
ciśnienia.
W przypadku, gdy w dwóch lub więcej oponach wystąpią wyżej
wymienione warunki, na wyświetlaczu pojawią się kolejno wskazania
odpowiadające każdej oponie.
W tym przypadku zaleca się przywrócić jak najszybciej prawidłową
wartość ciśnienia (patrz rozdział „Dane Techniczne”).
Aktywacja/dezaktywacja systemu
Start&Stop(dla wersji/rynków, gdzie przewidziano)
Aktywacja systemu Start&Stop
Aktywacja systemu Start&Stop sygnalizowana jest przez wyświetlanie
komunikatu na wyświetlaczu.
Dezaktywacja systemu Start&Stop
❒Wersje z wyświetlaczem wielofunkcyjnym: o wyłączeniu systemu
Start&Stop informuje pojawiający się na wyświetlaczu komunikat.
❒Wersje z wyświetlaczem wielofunkcyjnym rekonfigurowalnym:
o wyłączeniu systemu Start&Stop informuje pojawiający się na
wyświetlaczu symbol
+ komunikat.
Awaria systemu Start&Stop
W przypadku awarii systemu Start&Stop na wyświetlaczu pojawia się
i miga symbol
(wersje z wyświetlaczem wielofunkcyjnym) lub
(wersje z wyświetlaczem wielofunkcyjnym rekonfigurowalnym).
Dla wersji/rynków, gdzie przewidziano, na wyświetlaczu pojawia się
również komunikat ostrzeżenia.
W tym przypadku należy zwrócić się do ASO Alfa Romeo.
17POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

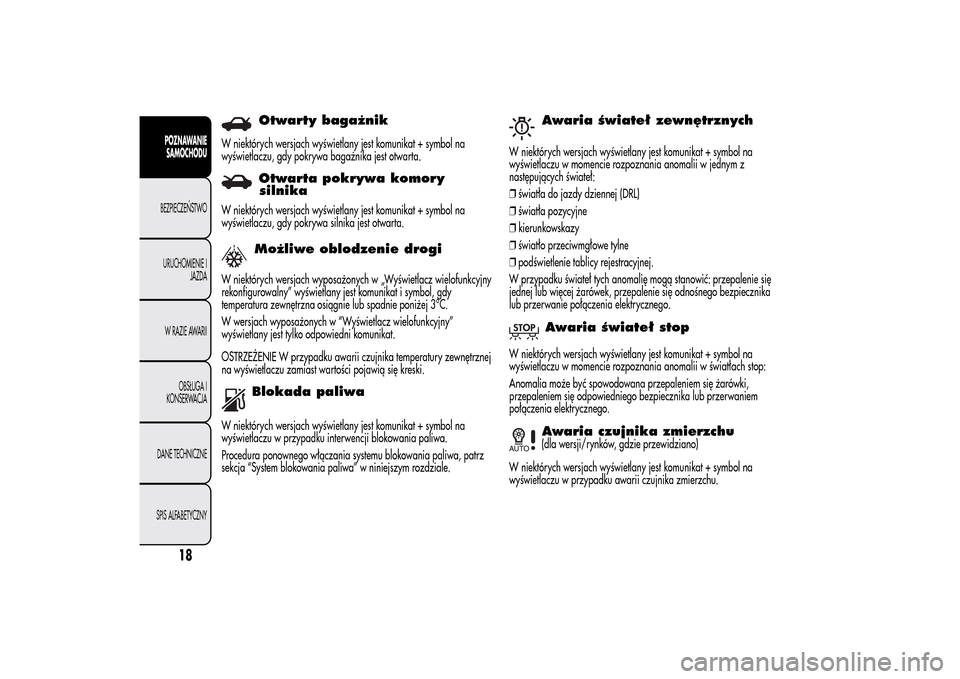

Otwarty bagażnik
W niektórych wersjach wyświetlany jest komunikat + symbol na
wyświetlaczu, gdy pokrywa bagażnika jest otwarta.
Otwarta pokrywa komory
silnika
W niektórych wersjach wyświetlany jest komunikat + symbol na
wyświetlaczu, gdy pokrywa silnika jest otwarta.
Możliwe oblodzenie drogi
W niektórych wersjach wyposażonych w „Wyświetlacz wielofunkcyjny
rekonfigurowalny” wyświetlany jest komunikat i symbol, gdy
temperatura zewnętrzna osiągnie lub spadnie poniżej 3°C.
W wersjach wyposażonych w “Wyświetlacz wielofunkcyjny”
wyświetlany jest tylko odpowiedni komunikat.
OSTRZEŻENIE W przypadku awarii czujnika temperatury zewnętrznej
na wyświetlaczu zamiast wartości pojawią się kreski.
Blokada paliwa
W niektórych wersjach wyświetlany jest komunikat + symbol na
wyświetlaczu w przypadku interwencji blokowania paliwa.
Procedura ponownego włączania systemu blokowania paliwa, patrz
sekcja “System blokowania paliwa” w niniejszym rozdziale.
Awaria świateł zewnętrznych
W niektórych wersjach wyświetlany jest komunikat + symbol na
wyświetlaczu w momencie rozpoznania anomalii w jednym z
następujących świateł:
❒światła do jazdy dziennej (DRL)
❒światła pozycyjne
❒kierunkowskazy
❒światło przeciwmgłowe tylne
❒podświetlenie tablicy rejestracyjnej.
W przypadku świateł tych anomalię mogą stanowić: przepalenie się
jednej lub więcej żarówek, przepalenie się odnośnego bezpiecznika
lub przerwanie połączenia elektrycznego.
Awaria świateł stop
W niektórych wersjach wyświetlany jest komunikat + symbol na
wyświetlaczu w momencie rozpoznania anomalii w światłach stop:
Anomalia może być spowodowana przepaleniem się żarówki,
przepaleniem się odpowiedniego bezpiecznika lub przerwaniem
połączenia elektrycznego.
Awaria czujnika zmierzchu(dla wersji/rynków, gdzie przewidziano)
W niektórych wersjach wyświetlany jest komunikat + symbol na
wyświetlaczu w przypadku awarii czujnika zmierzchu.
18
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

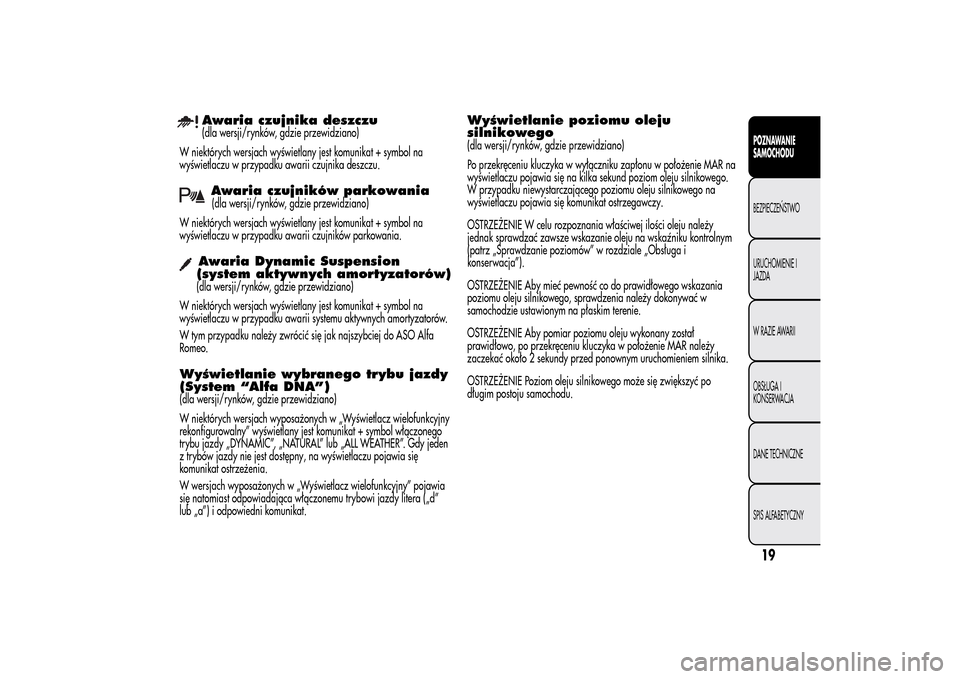

Awaria czujnika deszczu(dla wersji/rynków, gdzie przewidziano)
W niektórych wersjach wyświetlany jest komunikat + symbol na
wyświetlaczu w przypadku awarii czujnika deszczu.Awaria czujników parkowania(dla wersji/rynków, gdzie przewidziano)
W niektórych wersjach wyświetlany jest komunikat + symbol na
wyświetlaczu w przypadku awarii czujników parkowania.
Awaria Dynamic Suspension
(system aktywnych amortyzatorów)(dla wersji/rynków, gdzie przewidziano)
W niektórych wersjach wyświetlany jest komunikat + symbol na
wyświetlaczu w przypadku awarii systemu aktywnych amortyzatorów.
W tym przypadku należy zwrócić się jak najszybciej do ASO Alfa
Romeo.
Wyświetlanie wybranego trybu jazdy
(System “Alfa DNA”)(dla wersji/rynków, gdzie przewidziano)
W niektórych wersjach wyposażonych w „Wyświetlacz wielofunkcyjny
rekonfigurowalny” wyświetlany jest komunikat + symbol włączonego
trybu jazdy „DYNAMIC”, „NATURAL” lub „ALL WEATHER”. Gdy jeden
z trybów jazdy nie jest dostępny, na wyświetlaczu pojawia się
komunikat ostrzeżenia.
W wersjach wyposażonych w „Wyświetlacz wielofunkcyjny” pojawia
się natomiast odpowiadająca włączonemu trybowi jazdy litera („d”
lub „a”) i odpowiedni komunikat.
Wyświetlanie poziomu oleju
silnikowego(dla wersji/rynków, gdzie przewidziano)
Po przekręceniu kluczyka w wyłączniku zapłonu w położenie MAR na
wyświetlaczu pojawia się na kilka sekund poziom oleju silnikowego.
W przypadku niewystarczającego poziomu oleju silnikowego na
wyświetlaczu pojawia się komunikat ostrzegawczy.
OSTRZEŻENIE W celu rozpoznania właściwej ilości oleju należy
jednak sprawdzać zawsze wskazanie oleju na wskaźniku kontrolnym
(patrz „Sprawdzanie poziomów” w rozdziale „Obsługa i
konserwacja”).
OSTRZEŻENIE Aby mieć pewność co do prawidłowego wskazania
poziomu oleju silnikowego, sprawdzenia należy dokonywać w
samochodzie ustawionym na płaskim terenie.
OSTRZEŻENIE Aby pomiar poziomu oleju wykonany został
prawidłowo, po przekręceniu kluczyka w położenie MAR należy
zaczekać około 2 sekundy przed ponownym uruchomieniem silnika.
OSTRZEŻENIE Poziom oleju silnikowego może się zwiększyć po
długim postoju samochodu.
19POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

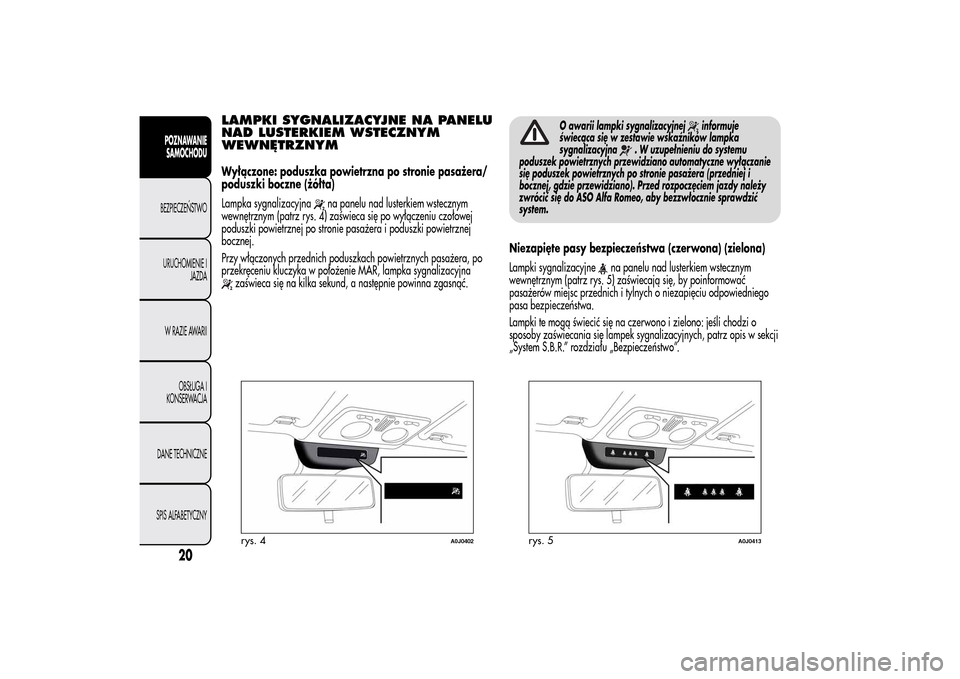

LAMPKI SYGNALIZACYJNE NA PANELU
NAD LUSTERKIEM WSTECZNYM
WEWNĘTRZNYMWyłączone: poduszka powietrzna po stronie pasażera/
poduszki boczne (żółta)
Lampka sygnalizacyjna
na panelu nad lusterkiem wstecznym
wewnętrznym (patrz rys. 4) zaświeca się po wyłączeniu czołowej
poduszki powietrznej po stronie pasażera i poduszki powietrznej
bocznej.
Przy włączonych przednich poduszkach powietrznych pasażera, po
przekręceniu kluczyka w położenie MAR, lampka sygnalizacyjna
zaświeca się na kilka sekund, a następnie powinna zgasnąć.
O awarii lampki sygnalizacyjnej
informuje
świecąca się w zestawie wskaźników lampka
sygnalizacyjna
. W uzupełnieniu do systemu
poduszek powietrznych przewidziano automatyczne wyłączanie
się poduszek powietrznych po stronie pasażera (przedniej i
bocznej, gdzie przewidziano). Przed rozpoczęciem jazdy należy
zwrócić się do ASO Alfa Romeo, aby bezzwłocznie sprawdzić
system.
Niezapięte pasy bezpieczeństwa (czerwona) (zielona)
Lampki sygnalizacyjne
na panelu nad lusterkiem wstecznym
wewnętrznym (patrz rys. 5) zaświecają się, by poinformować
pasażerów miejsc przednich i tylnych o niezapięciu odpowiedniego
pasa bezpieczeństwa.
Lampki te mogą świecić się na czerwono i zielono: jeśli chodzi o
sposoby zaświecania się lampek sygnalizacyjnych, patrz opis w sekcji
„System S.B.R.” rozdziału „Bezpieczeństwo”.
rys. 4
A0J0402
rys. 5
A0J0413
20
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

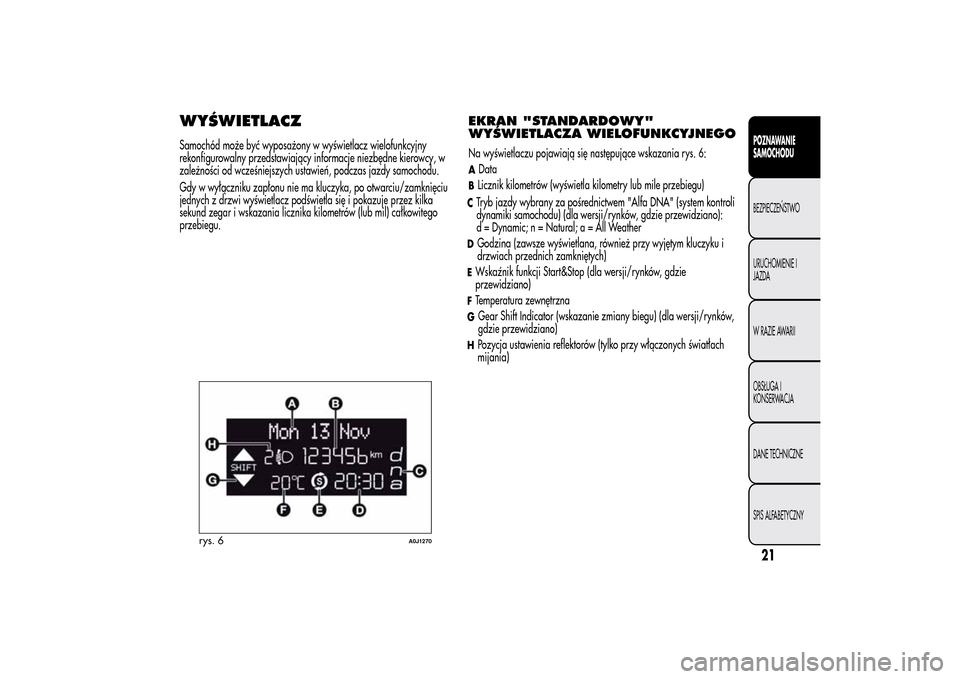

WYŚWIETLACZSamochód może być wyposażony w wyświetlacz wielofunkcyjny
rekonfigurowalny przedstawiający informacje niezbędne kierowcy, w
zależności od wcześniejszych ustawień, podczas jazdy samochodu.
Gdy w wyłączniku zapłonu nie ma kluczyka, po otwarciu/zamknięciu
jednych z drzwi wyświetlacz podświetla się i pokazuje przez kilka
sekund zegar i wskazania licznika kilometrów (lub mil) całkowitego
przebiegu.
EKRAN "STANDARDOWY"
WYŚWIETLACZA WIELOFUNKCYJNEGONa wyświetlaczu pojawiają się następujące wskazania rys. 6:ADataBLicznik kilometrów (wyświetla kilometry lub mile przebiegu)CTryb jazdy wybrany za pośrednictwem "Alfa DNA" (system kontroli
dynamiki samochodu) (dla wersji/rynków, gdzie przewidziano):
d = Dynamic; n = Natural; a = All WeatherDGodzina (zawsze wyświetlana, również przy wyjętym kluczyku i
drzwiach przednich zamkniętych)EWskaźnik funkcji Start&Stop (dla wersji/rynków, gdzie
przewidziano)FTemperatura zewnętrznaGGear Shift Indicator (wskazanie zmiany biegu) (dla wersji/rynków,
gdzie przewidziano)HPozycja ustawienia reflektorów (tylko przy włączonych światłach
mijania)
rys. 6
A0J1270
21POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

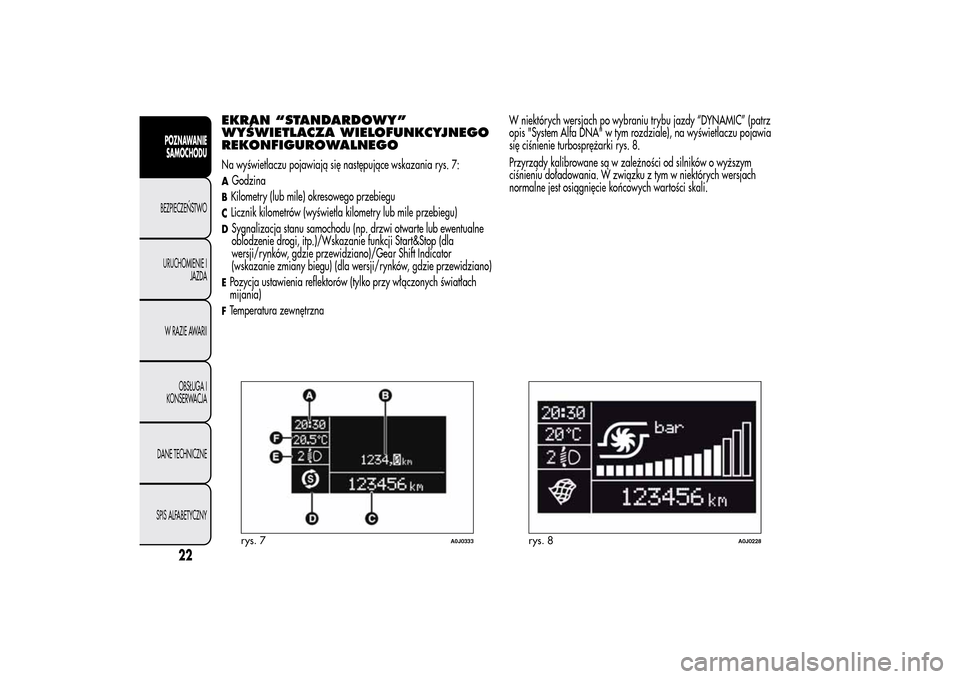

EKRAN “STANDARDOWY”
WYŚWIETLACZA WIELOFUNKCYJNEGO
REKONFIGUROWALNEGONa wyświetlaczu pojawiają się następujące wskazania rys. 7:AGodzinaBKilometry (lub mile) okresowego przebieguCLicznik kilometrów (wyświetla kilometry lub mile przebiegu)DSygnalizacja stanu samochodu (np. drzwi otwarte lub ewentualne
oblodzenie drogi, itp.)/Wskazanie funkcji Start&Stop (dla
wersji/rynków, gdzie przewidziano)/Gear Shift Indicator
(wskazanie zmiany biegu) (dla wersji/rynków, gdzie przewidziano)EPozycja ustawienia reflektorów (tylko przy włączonych światłach
mijania)FTemperatura zewnętrznaW niektórych wersjach po wybraniu trybu jazdy “DYNAMIC” (patrz
opis "System Alfa DNA" w tym rozdziale), na wyświetlaczu pojawia
się ciśnienie turbosprężarki rys. 8.
Przyrządy kalibrowane są w zależności od silników o wyższym
ciśnieniu doładowania. W związku z tym w niektórych wersjach
normalne jest osiągnięcie końcowych wartości skali.rys. 7
A0J0333
rys. 8
A0J0228
22
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

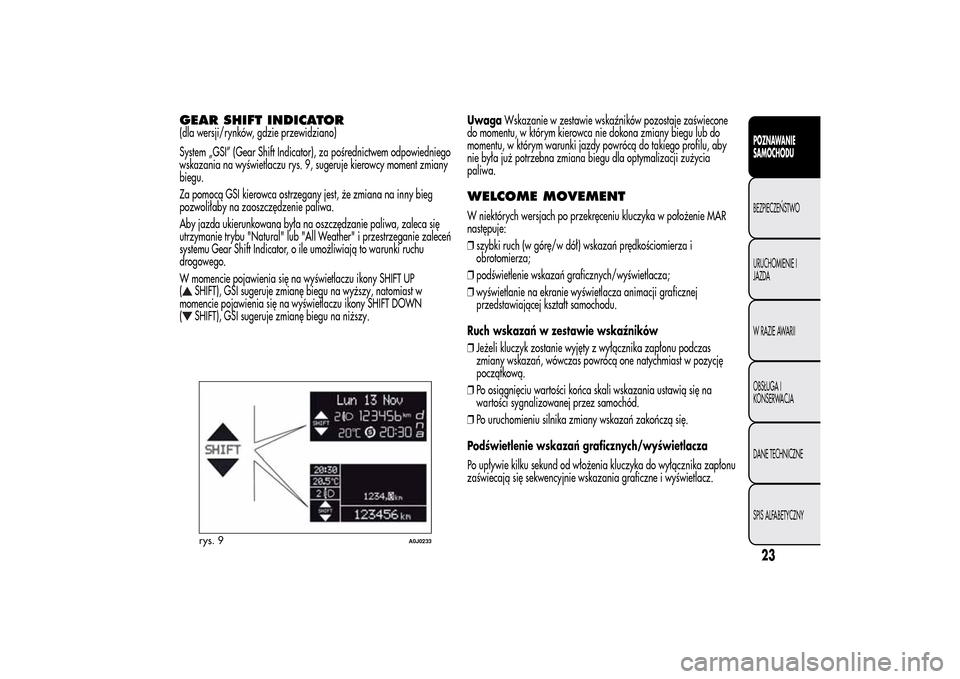

GEAR SHIFT INDICATOR(dla wersji/rynków, gdzie przewidziano)
System „GSI” (Gear Shift Indicator), za pośrednictwem odpowiedniego
wskazania na wyświetlaczu rys. 9, sugeruje kierowcy moment zmiany
biegu.
Za pomocą GSI kierowca ostrzegany jest, że zmiana na inny bieg
pozwoliłaby na zaoszczędzenie paliwa.
Aby jazda ukierunkowana była na oszczędzanie paliwa, zaleca się
utrzymanie trybu "Natural" lub "All Weather" i przestrzeganie zaleceń
systemu Gear Shift Indicator, o ile umożliwiają to warunki ruchu
drogowego.
W momencie pojawienia się na wyświetlaczu ikony SHIFT UP
(
SHIFT), GSI sugeruje zmianę biegu na wyższy, natomiast w
momencie pojawienia się na wyświetlaczu ikony SHIFT DOWN
(SHIFT), GSI sugeruje zmianę biegu na niższy.UwagaWskazanie w zestawie wskaźników pozostaje zaświecone
do momentu, w którym kierowca nie dokona zmiany biegu lub do
momentu, w którym warunki jazdy powrócą do takiego profilu, aby
nie była już potrzebna zmiana biegu dla optymalizacji zużycia
paliwa.
WELCOME MOVEMENTW niektórych wersjach po przekręceniu kluczyka w położenie MAR
następuje:
❒szybki ruch (w górę/w dół) wskazań prędkościomierza i
obrotomierza;
❒podświetlenie wskazań graficznych/wyświetlacza;
❒wyświetlanie na ekranie wyświetlacza animacji graficznej
przedstawiającej kształt samochodu.
Ruch wskazań w zestawie wskaźników
❒Jeżeli kluczyk zostanie wyjęty z wyłącznika zapłonu podczas
zmiany wskazań, wówczas powrócą one natychmiast w pozycję
początkową.
❒Po osiągnięciu wartości końca skali wskazania ustawią się na
wartości sygnalizowanej przez samochód.
❒Po uruchomieniu silnika zmiany wskazań zakończą się.
Podświetlenie wskazań graficznych/wyświetlacza
Po upływie kilku sekund od włożenia kluczyka do wyłącznika zapłonu
zaświecają się sekwencyjnie wskazania graficzne i wyświetlacz.
rys. 9
A0J0233
23POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

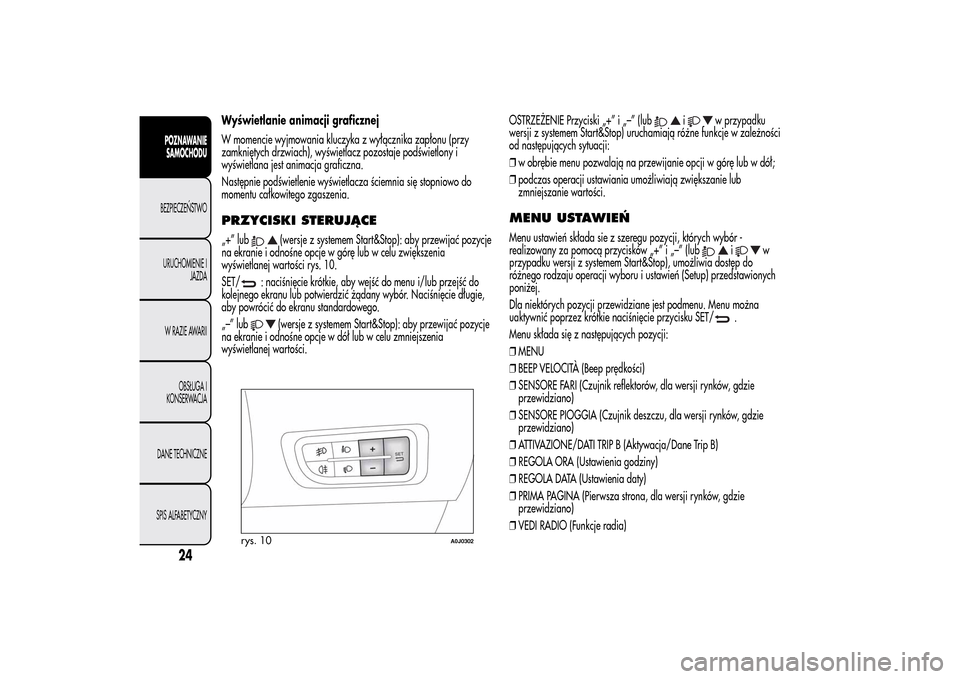

Wyświetlanie animacji graficznej
W momencie wyjmowania kluczyka z wyłącznika zapłonu (przy
zamkniętych drzwiach), wyświetlacz pozostaje podświetlony i
wyświetlana jest animacja graficzna.
Następnie podświetlenie wyświetlacza ściemnia się stopniowo do
momentu całkowitego zgaszenia.PRZYCISKI STERUJĄCE„+” lub
(wersje z systemem Start&Stop): aby przewijać pozycje
na ekranie i odnośne opcje w górę lub w celu zwiększenia
wyświetlanej wartości rys. 10.
SET/
: naciśnięcie krótkie, aby wejść do menu i/lub przejść do
kolejnego ekranu lub potwierdzić żądany wybór. Naciśnięcie długie,
aby powrócić do ekranu standardowego.
„–” lub
(wersje z systemem Start&Stop): aby przewijać pozycje
na ekranie i odnośne opcje w dół lub w celu zmniejszenia
wyświetlanej wartości.OSTRZEŻENIE Przyciski „+” i „–” (lub
i
w przypadku
wersji z systemem Start&Stop) uruchamiają różne funkcje w zależności
od następujących sytuacji:
❒w obrębie menu pozwalają na przewijanie opcji w górę lub w dół;
❒podczas operacji ustawiania umożliwiają zwiększanie lub
zmniejszanie wartości.
MENU USTAWIEŃMenu ustawień składa sie z szeregu pozycji, których wybór -
realizowany za pomocą przycisków „+” i „–” (lub
i
w
przypadku wersji z systemem Start&Stop), umożliwia dostęp do
różnego rodzaju operacji wyboru i ustawień (Setup) przedstawionych
poniżej.
Dla niektórych pozycji przewidziane jest podmenu. Menu można
uaktywnić poprzez krótkie naciśnięcie przycisku SET/
.
Menu składa się z następujących pozycji:
❒MENU
❒BEEP VELOCITÀ (Beep prędkości)
❒SENSORE FARI (Czujnik reflektorów, dla wersji rynków, gdzie
przewidziano)
❒SENSORE PIOGGIA (Czujnik deszczu, dla wersji rynków, gdzie
przewidziano)
❒ATTIVAZIONE/DATI TRIP B (Aktywacja/Dane Trip B)
❒REGOLA ORA (Ustawienia godziny)
❒REGOLA DATA (Ustawienia daty)
❒PRIMA PAGINA (Pierwsza strona, dla wersji rynków, gdzie
przewidziano)
❒VEDI RADIO (Funkcje radia)
rys. 10
A0J0302
24
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

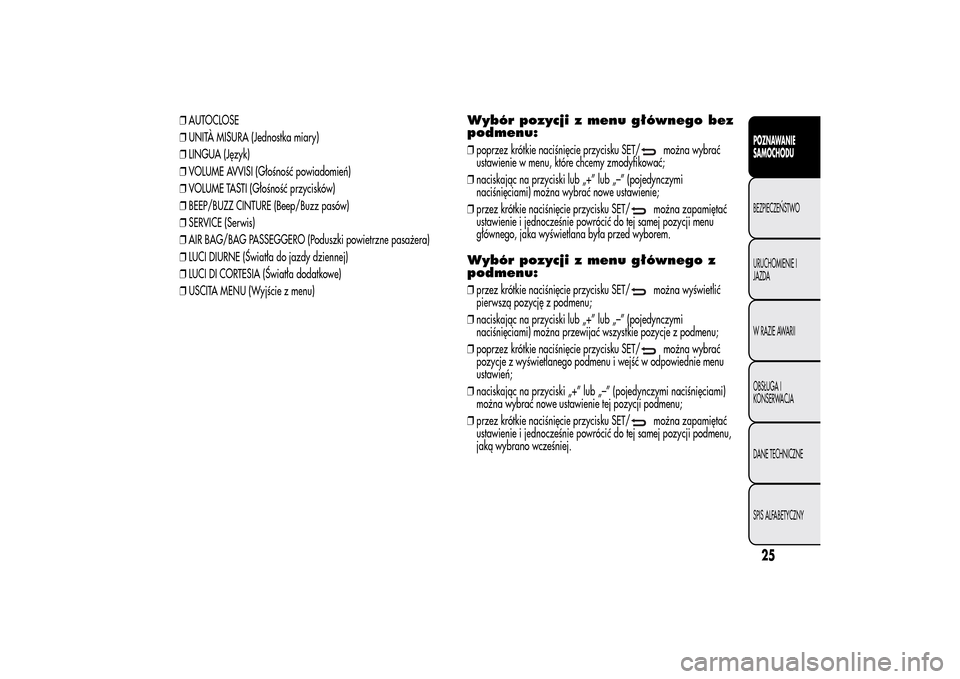

❒AUTOCLOSE
❒UNITÀ MISURA (Jednostka miary)
❒LINGUA (Język)
❒VOLUME AVVISI (Głośność powiadomień)
❒VOLUME TASTI (Głośność przycisków)
❒BEEP/BUZZ CINTURE (Beep/Buzz pasów)
❒SERVICE (Serwis)
❒AIR BAG/BAG PASSEGGERO (Poduszki powietrzne pasażera)
❒LUCI DIURNE (Światła do jazdy dziennej)
❒LUCI DI CORTESIA (Światła dodatkowe)
❒USCITA MENU (Wyjście z menu)
Wybór pozycji z menu głównego bez
podmenu:❒poprzez krótkie naciśnięcie przycisku SET/
można wybrać
ustawienie w menu, które chcemy zmodyfikować;
❒naciskając na przyciski lub „+” lub „–” (pojedynczymi
naciśnięciami) można wybrać nowe ustawienie;
❒przez krótkie naciśnięcie przycisku SET/można zapamiętać
ustawienie i jednocześnie powrócić do tej samej pozycji menu
głównego, jaka wyświetlana była przed wyborem.
Wybór pozycji z menu głównego z
podmenu:❒przez krótkie naciśnięcie przycisku SET/
można wyświetlić
pierwszą pozycję z podmenu;
❒naciskając na przyciski lub „+” lub „–” (pojedynczymi
naciśnięciami) można przewijać wszystkie pozycje z podmenu;
❒poprzez krótkie naciśnięcie przycisku SET/można wybrać
pozycje z wyświetlanego podmenu i wejść w odpowiednie menu
ustawień;
❒naciskając na przyciski „+” lub „–” (pojedynczymi naciśnięciami)
można wybrać nowe ustawienie tej pozycji podmenu;
❒przez krótkie naciśnięcie przycisku SET/można zapamiętać
ustawienie i jednocześnie powrócić do tej samej pozycji podmenu,
jaką wybrano wcześniej.
25POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

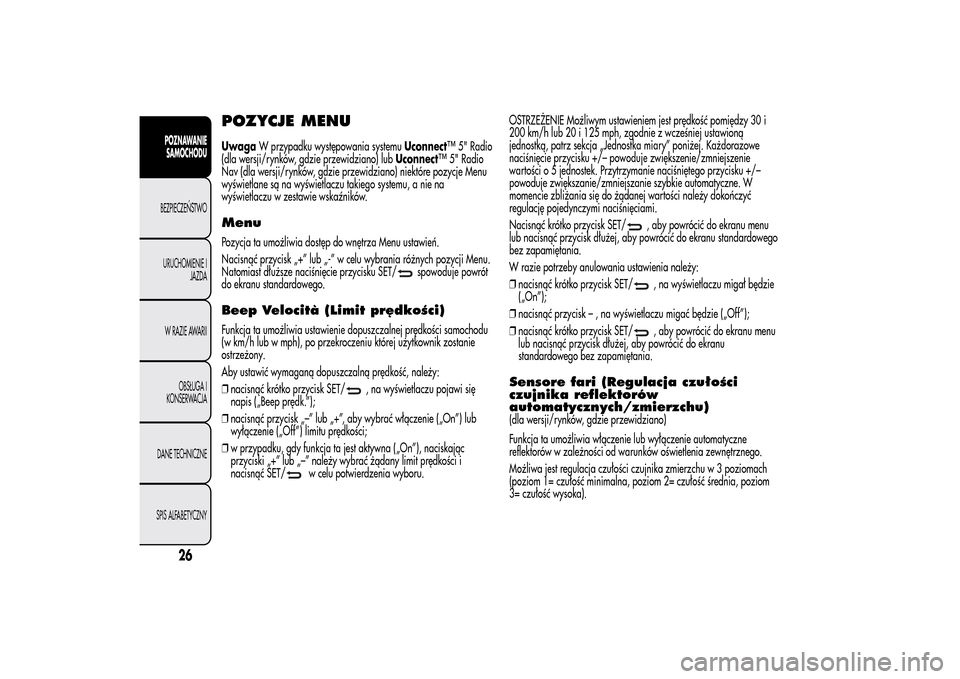

POZYCJE MENUUwagaW przypadku występowania systemuUconnect™ 5" Radio
(dla wersji/rynków, gdzie przewidziano) lubUconnect™ 5" Radio
Nav (dla wersji/rynków, gdzie przewidziano) niektóre pozycje Menu
wyświetlane są na wyświetlaczu takiego systemu, a nie na
wyświetlaczu w zestawie wskaźników.MenuPozycja ta umożliwia dostęp do wnętrza Menu ustawień.
Nacisnąć przycisk „+” lub „-” w celu wybrania różnych pozycji Menu.
Natomiast dłuższe naciśnięcie przycisku SET/
spowoduje powrót
do ekranu standardowego.
Beep Velocità (Limit prędkości)Funkcja ta umożliwia ustawienie dopuszczalnej prędkości samochodu
(w km/h lub w mph), po przekroczeniu której użytkownik zostanie
ostrzeżony.
Aby ustawić wymaganą dopuszczalną prędkość, należy:
❒nacisnąć krótko przycisk SET/
, na wyświetlaczu pojawi się
napis („Beep prędk.”);
❒nacisnąć przycisk „–” lub „+”, aby wybrać włączenie („On”) lub
wyłączenie („Off”) limitu prędkości;
❒w przypadku, gdy funkcja ta jest aktywna („On”), naciskając
przyciski „+” lub „–” należy wybrać żądany limit prędkości i
nacisnąć SET/
w celu potwierdzenia wyboru.OSTRZEŻENIE Możliwym ustawieniem jest prędkość pomiędzy 30 i
200 km/h lub 20 i 125 mph, zgodnie z wcześniej ustawioną
jednostką, patrz sekcja „Jednostka miary” poniżej. Każdorazowe
naciśnięcie przycisku +/– powoduje zwiększenie/zmniejszenie
wartości o 5 jednostek. Przytrzymanie naciśniętego przycisku +/–
powoduje zwiększanie/zmniejszanie szybkie automatyczne. W
momencie zbliżania się do żądanej wartości należy dokończyć
regulację pojedynczymi naciśnięciami.
Nacisnąć krótko przycisk SET/
, aby powrócić do ekranu menu
lub nacisnąć przycisk dłużej, aby powrócić do ekranu standardowego
bez zapamiętania.
W razie potrzeby anulowania ustawienia należy:
❒nacisnąć krótko przycisk SET/, na wyświetlaczu migał będzie
(„On”);
❒nacisnąć przycisk–,nawyświetlaczu migać będzie („Off”);
❒nacisnąć krótko przycisk SET/, aby powrócić do ekranu menu
lub nacisnąć przycisk dłużej, aby powrócić do ekranu
standardowego bez zapamiętania.
Sensore fari (Regulacja czułości
czujnika reflektorów
automatycznych/zmierzchu)(dla wersji/rynków, gdzie przewidziano)
Funkcja ta umożliwia włączenie lub wyłączenie automatyczne
reflektorów w zależności od warunków oświetlenia zewnętrznego.
Możliwa jest regulacja czułości czujnika zmierzchu w 3 poziomach
(poziom 1= czułość minimalna, poziom 2= czułość średnia, poziom
3= czułość wysoka).
26
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
