Alfa Romeo MiTo 2015 Kezelési útmutató (in Hungarian)

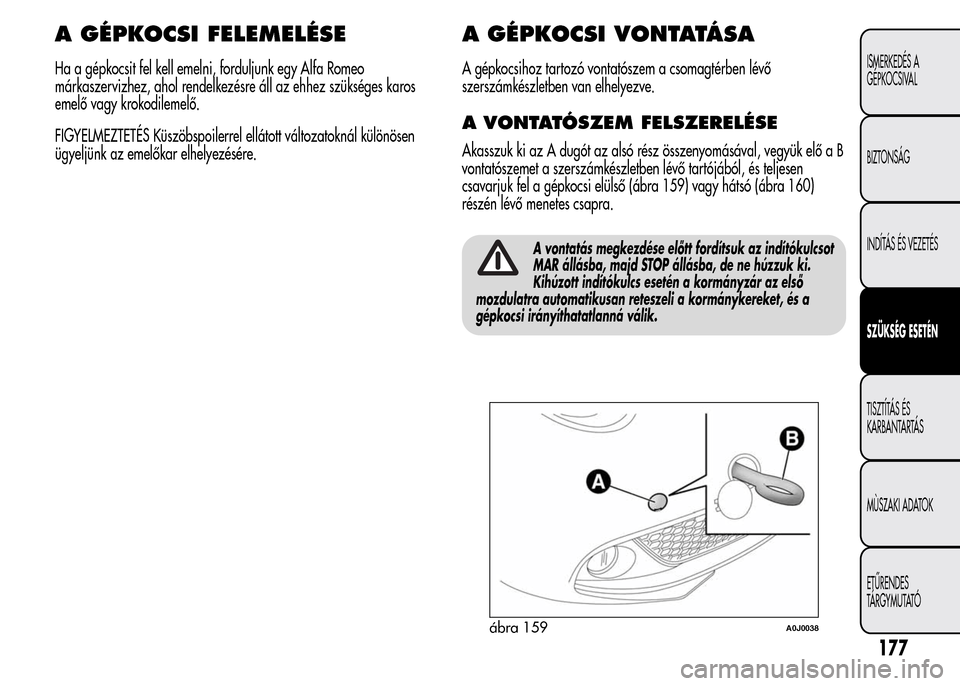

A GÉPKOCSI FELEMELÉSE
Ha a gépkocsit fel kell emelni, forduljunk egy Alfa Romeo
márkaszervizhez, ahol rendelkezésre áll az ehhez szükséges karos
emelő vagy krokodilemelő.
FIGYELMEZTETÉS Küszöbspoilerrel ellátott változatoknál különösen
ügyeljünk az emelőkar elhelyezésére.
A GÉPKOCSI VONTATÁ S A
A gépkocsihoz tartozó vontatószem a csomagtérben lévő
szerszámkészletben van elhelyezve.
A VONTATÓSZEM FELSZERELÉSE
Akasszuk ki az A dugót az alsó rész összenyomásával, vegyük elő a B
vontatószemet a szerszámkészletben lévő tartójából, és teljesen
csavarjuk fel a gépkocsi elülső (ábra 159) vagy hátsó (ábra 160)
részén lévő menetes csapra.
A vontatás megkezdése előtt fordítsuk az indítókulcsot
MAR állásba, majd STOP állásba, de ne húzzuk ki.
Kihúzott indítókulcs esetén a kormányzár az első
mozdulatra automatikusan reteszeli a kormánykereket, és a
gépkocsi irányíthatatlanná válik.
ábra 159A0J0038
177
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

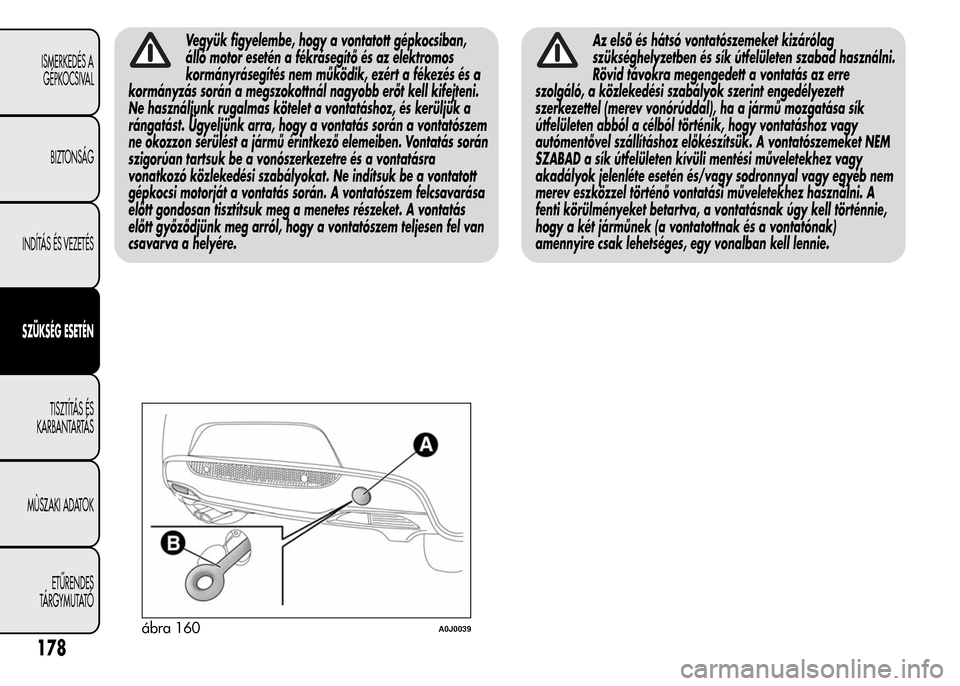

Vegyük figyelembe, hogy a vontatott gépkocsiban,
álló motor esetén a fékrásegítő és az elektromos
kormányrásegítés nem működik, ezért a fékezés és a
kormányzás során a megszokottnál nagyobb erőt kell kifejteni.
Ne használjunk rugalmas kötelet a vontatáshoz, és kerüljük a
rángatást. Ügyeljünk arra, hogy a vontatás során a vontatószem
ne okozzon sérülést a jármű érintkező elemeiben. Vontatás során
szigorúan tartsuk be a vonószerkezetre és a vontatásra
vonatkozó közlekedési szabályokat. Ne indítsuk be a vontatott
gépkocsi motorját a vontatás során. A vontatószem felcsavarása
előtt gondosan tisztítsuk meg a menetes részeket. A vontatás
előtt győződjünk meg arról, hogy a vontatószem teljesen fel van
csavarva a helyére.Az első és hátsó vontatószemeket kizárólag
szükséghelyzetben és sík útfelületen szabad használni.
Rövid távokra megengedett a vontatás az erre
szolgáló, a közlekedési szabályok szerint engedélyezett
szerkezettel (merev vonórúddal), ha a jármű mozgatása sík
útfelületen abból a célból történik, hogy vontatáshoz vagy
autómentővel szállításhoz előkészítsük. A vontatószemeket NEM
SZABAD a sík útfelületen kívüli mentési műveletekhez vagy
akadályok jelenléte esetén és/vagy sodronnyal vagy egyéb nem
merev eszközzel történő vontatási műveletekhez használni. A
fenti körülményeket betartva, a vontatásnak úgy kell történnie,
hogy a két járműnek (a vontatottnak és a vontatónak)
amennyire csak lehetséges, egy vonalban kell lennie.
ábra 160A0J0039
178
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

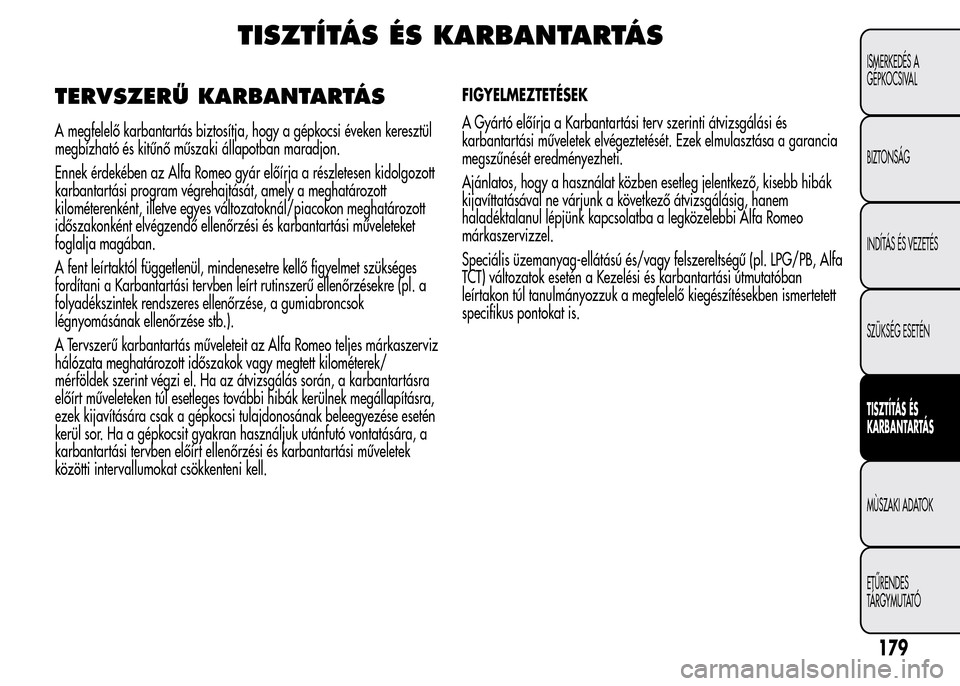

TISZTÍTÁS ÉS KARBANTARTÁS
TERVSZERŰ KARBANTARTÁS
A megfelelő karbantartás biztosítja, hogy a gépkocsi éveken keresztül
megbízható és kitűnő műszaki állapotban maradjon.
Ennek érdekében az Alfa Romeo gyár előírja a részletesen kidolgozott
karbantartási program végrehajtását, amely a meghatározott
kilométerenként, illetve egyes változatoknál/piacokon meghatározott
időszakonként elvégzendő ellenőrzési és karbantartási műveleteket
foglalja magában.
A fent leírtaktól függetlenül, mindenesetre kellő figyelmet szükséges
fordítani a Karbantartási tervben leírt rutinszerű ellenőrzésekre (pl. a
folyadékszintek rendszeres ellenőrzése, a gumiabroncsok
légnyomásának ellenőrzése stb.).
A Tervszerű karbantartás műveleteit az Alfa Romeo teljes márkaszerviz
hálózata meghatározott időszakok vagy megtett kilométerek/
mérföldek szerint végzi el. Ha az átvizsgálás során, a karbantartásra
előírt műveleteken túl esetleges további hibák kerülnek megállapításra,
ezek kijavítására csak a gépkocsi tulajdonosának beleegyezése esetén
kerül sor. Ha a gépkocsit gyakran használjuk utánfutó vontatására, a
karbantartási tervben előírt ellenőrzési és karbantartási műveletek
közötti intervallumokat csökkenteni kell.FIGYELMEZTETÉSEK
A Gyártó előírja a Karbantartási terv szerinti átvizsgálási és
karbantartási műveletek elvégeztetését. Ezek elmulasztása a garancia
megszűnését eredményezheti.
Ajánlatos, hogy a használat közben esetleg jelentkező, kisebb hibák
kijavíttatásával ne várjunk a következő átvizsgálásig, hanem
haladéktalanul lépjünk kapcsolatba a legközelebbi Alfa Romeo
márkaszervizzel.
Speciális üzemanyag-ellátású és/vagy felszereltségű (pl. LPG/PB, Alfa
TCT) változatok esetén a Kezelési és karbantartási útmutatóban
leírtakon túl tanulmányozzuk a megfelelő kiegészítésekben ismertetett
specifikus pontokat is.
179
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

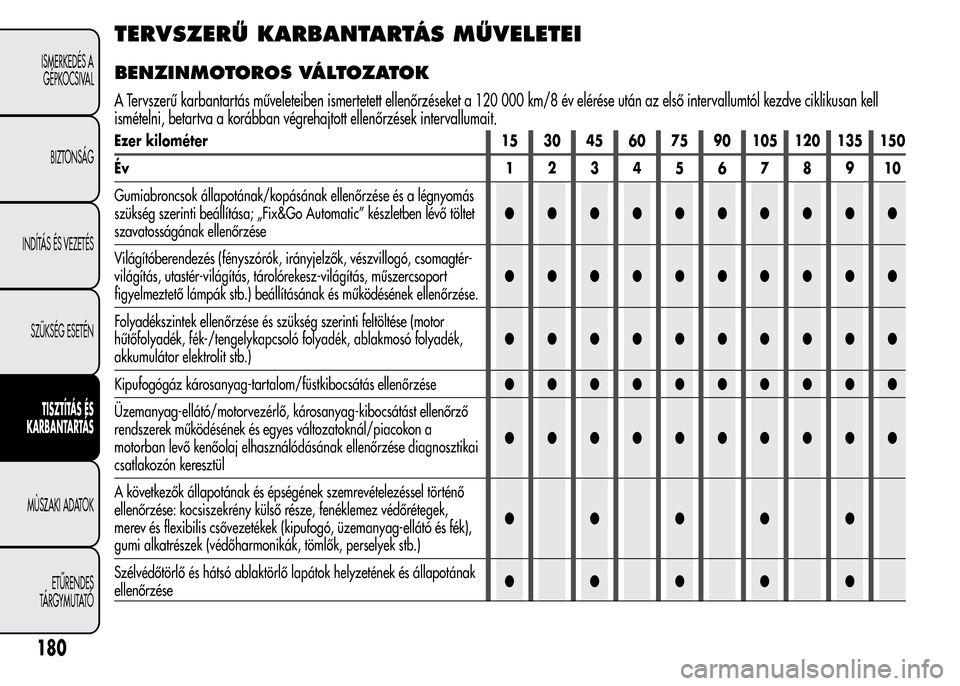

TERVSZERŰ KARBANTARTÁS MŰVELETEI
BENZINMOTOROS VÁLTOZATOK
A Tervszerű karbantartás műveleteiben ismertetett ellenőrzéseket a 120 000 km/8 év elérése után az első intervallumtól kezdve ciklikusan kell
ismételni, betartva a korábban végrehajtott ellenőrzések intervallumait.
Ezer kilométer 15 30 45 60 75 90 105 120 135 150
Év 12345678910
Gumiabroncsok állapotának/kopásának ellenőrzése és a légnyomás
szükség szerinti beállítása; „Fix&Go Automatic” készletben lévő töltet
szavatosságának ellenőrzése●●●●●●●●●●
Világítóberendezés (fényszórók, irányjelzők, vészvillogó, csomagtér-
világítás, utastér-világítás, tárolórekesz-világítás, műszercsoport
figyelmeztető lámpák stb.) beállításának és működésének ellenőrzése.●●●●●●●●●●
Folyadékszintek ellenőrzése és szükség szerinti feltöltése (motor
hűtőfolyadék, fék-/tengelykapcsoló folyadék, ablakmosó folyadék,
akkumulátor elektrolit stb.)●●●●●●●●●●
Kipufogógáz károsanyag-tartalom/füstkibocsátás ellenőrzése●●●●●●●●●●
Üzemanyag-ellátó/motorvezérlő, károsanyag-kibocsátást ellenőrző
rendszerek működésének és egyes változatoknál/piacokon a
motorban levő kenőolaj elhasználódásának ellenőrzése diagnosztikai
csatlakozón keresztül●●●●●●●●●●
A következők állapotának és épségének szemrevételezéssel történő
ellenőrzése: kocsiszekrény külső része, fenéklemez védőrétegek,
merev és flexibilis csővezetékek (kipufogó, üzemanyag-ellátó és fék),
gumi alkatrészek (védőharmonikák, tömlők, perselyek stb.)●●●●●
Szélvédőtörlő és hátsó ablaktörlő lapátok helyzetének és állapotának
ellenőrzése●●●●●
180
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Ezer kilométer 15 30 45 60 75 90 105 120 135 150
Év 12345678910
Ablakmosó és -törlő berendezés működésének ellenőrzése és a
fúvókák esetleges állítása●●●●●
Motorháztető és csomagtérajtó zárak tisztaságának ellenőrzése,
tisztítása és a szerkezet zsírzása●●●●●
Kézifékkar munkaútjának ellenőrzése és szükség szerinti beállítása●●●●●
Első és hátsó tárcsafék-betétek állapotának és kopásának
szemrevételezéses ellenőrzése●●●●●●●●●●
Vezérműszíj állapotának szemrevételezéses ellenőrzése (a Turbo
TwinAir változatok kivételével)●
Kiegészítő berendezéseket meghajtó szíj(ak) állapotának
szemrevételezéses ellenőrzése●
Alfa TCT sebességváltót működtető olajszint ellenőrzése és szükség
szerinti feltöltése (egyes változatoknál/piacokon)
(1)●●●●●
Motorolaj és olajszűrő cseréje
(2)●●●●●
(1) Évente elvégzendő ellenőrzés különösen zord éghajlatú (hideg éghajlatú) országokban közlekedő gépkocsiknál.
(2) A főként városi forgalomban használt vagy évenként 10 000 km-nél alacsonyabb futásteljesítményű gépkocsiknál a motorolajat és az olajszűrőt évente kell cserélni.
181
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

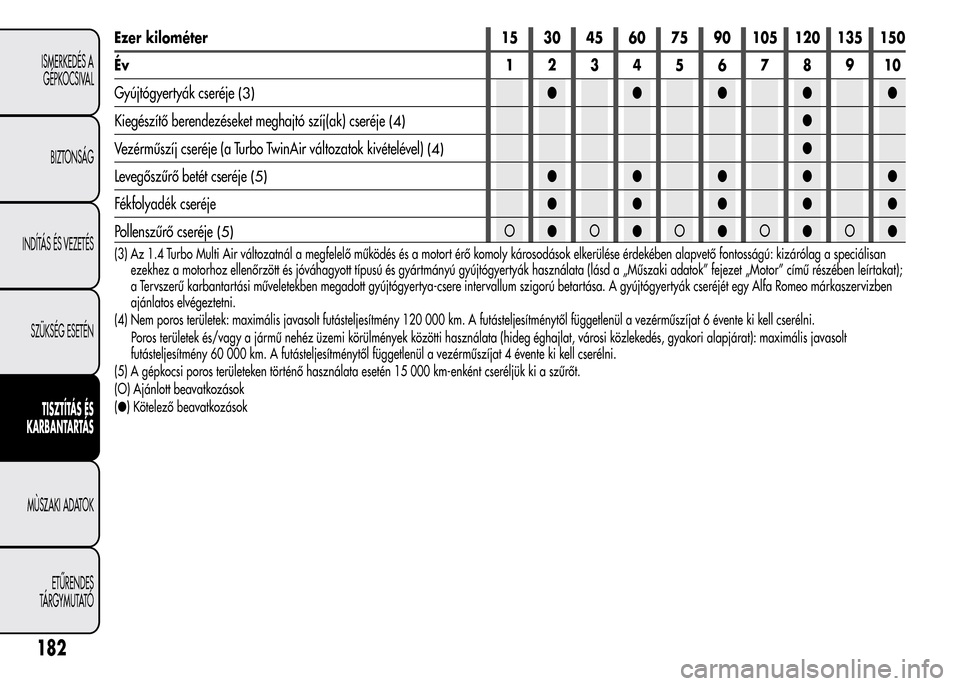

Ezer kilométer 15 30 45 60 75 90 105 120 135 150
Év 12345678910
Gyújtógyertyák cseréje
(3)●●●●●
Kiegészítő berendezéseket meghajtó szíj(ak) cseréje
(4)●
Vezérműszíj cseréje (a Turbo TwinAir változatok kivételével)
(4)●
Levegőszűrő betét cseréje
(5)●●●●●
Fékfolyadék cseréje●●●●●
Pollenszűrő cseréje
(5)O●O●O●O●O●
(3) Az 1.4 Turbo Multi Air változatnál a megfelelő működés és a motort érő komoly károsodások elkerülése érdekében alapvető fontosságú: kizárólag a speciálisan
ezekhez a motorhoz ellenőrzött és jóváhagyott típusú és gyártmányú gyújtógyertyák használata (lásd a „Műszaki adatok” fejezet „Motor” című részében leírtakat);
a Tervszerű karbantartási műveletekben megadott gyújtógyertya-csere intervallum szigorú betartása. A gyújtógyertyák cseréjét egy Alfa Romeo márkaszervizben
ajánlatos elvégeztetni.
(4) Nem poros területek: maximális javasolt futásteljesítmény 120 000 km. A futásteljesítménytől függetlenül a vezérműszíjat 6 évente ki kell cserélni.
Poros területek és/vagy a jármű nehéz üzemi körülmények közötti használata (hideg éghajlat, városi közlekedés, gyakori alapjárat): maximális javasolt
futásteljesítmény 60 000 km. A futásteljesítménytől függetlenül a vezérműszíjat 4 évente ki kell cserélni.
(5) A gépkocsi poros területeken történő használata esetén 15 000 km-enként cseréljük ki a szűrőt.
(O) Ajánlott beavatkozások
(●) Kötelező beavatkozások
182
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

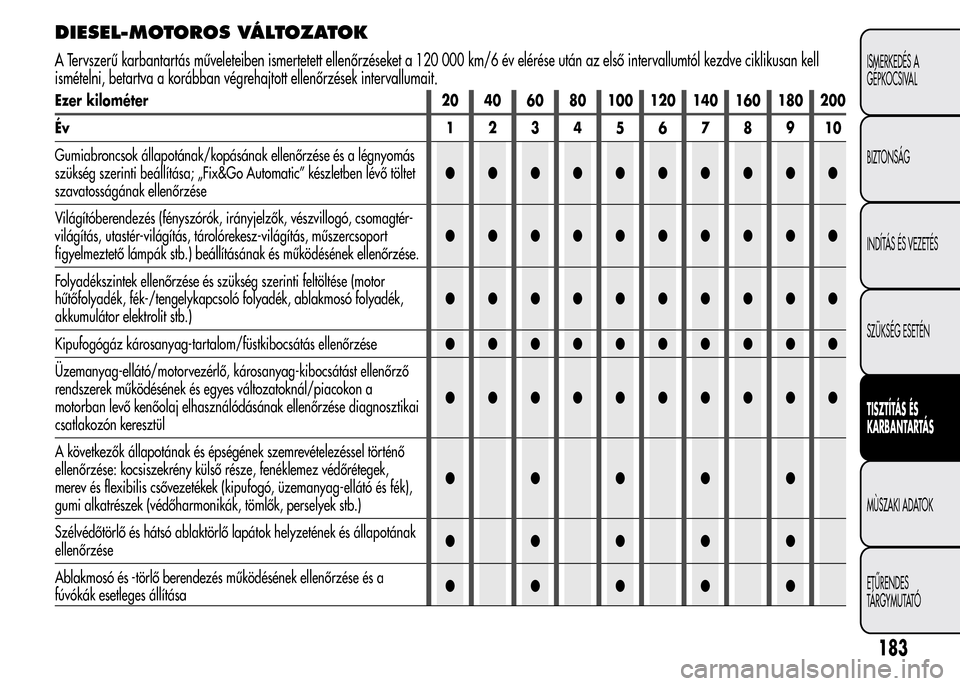

DIESEL-MOTOROS VÁLTOZATOK
A Tervszerű karbantartás műveleteiben ismertetett ellenőrzéseket a 120 000 km/6 év elérése után az első intervallumtól kezdve ciklikusan kell
ismételni, betartva a korábban végrehajtott ellenőrzések intervallumait.
Ezer kilométer 20 40 60 80 100 120 140 160 180 200
Év 12345678910
Gumiabroncsok állapotának/kopásának ellenőrzése és a légnyomás
szükség szerinti beállítása; „Fix&Go Automatic” készletben lévő töltet
szavatosságának ellenőrzése●●●●●●●●●●
Világítóberendezés (fényszórók, irányjelzők, vészvillogó, csomagtér-
világítás, utastér-világítás, tárolórekesz-világítás, műszercsoport
figyelmeztető lámpák stb.) beállításának és működésének ellenőrzése.●●●●●●●●●●
Folyadékszintek ellenőrzése és szükség szerinti feltöltése (motor
hűtőfolyadék, fék-/tengelykapcsoló folyadék, ablakmosó folyadék,
akkumulátor elektrolit stb.)●●●●●●●●●●
Kipufogógáz károsanyag-tartalom/füstkibocsátás ellenőrzése●●●●●●●●●●
Üzemanyag-ellátó/motorvezérlő, károsanyag-kibocsátást ellenőrző
rendszerek működésének és egyes változatoknál/piacokon a
motorban levő kenőolaj elhasználódásának ellenőrzése diagnosztikai
csatlakozón keresztül●●●●●●●●●●
A következők állapotának és épségének szemrevételezéssel történő
ellenőrzése: kocsiszekrény külső része, fenéklemez védőrétegek,
merev és flexibilis csővezetékek (kipufogó, üzemanyag-ellátó és fék),
gumi alkatrészek (védőharmonikák, tömlők, perselyek stb.)●●●●●
Szélvédőtörlő és hátsó ablaktörlő lapátok helyzetének és állapotának
ellenőrzése●●●●●
Ablakmosó és -törlő berendezés működésének ellenőrzése és a
fúvókák esetleges állítása●●●●●
183
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

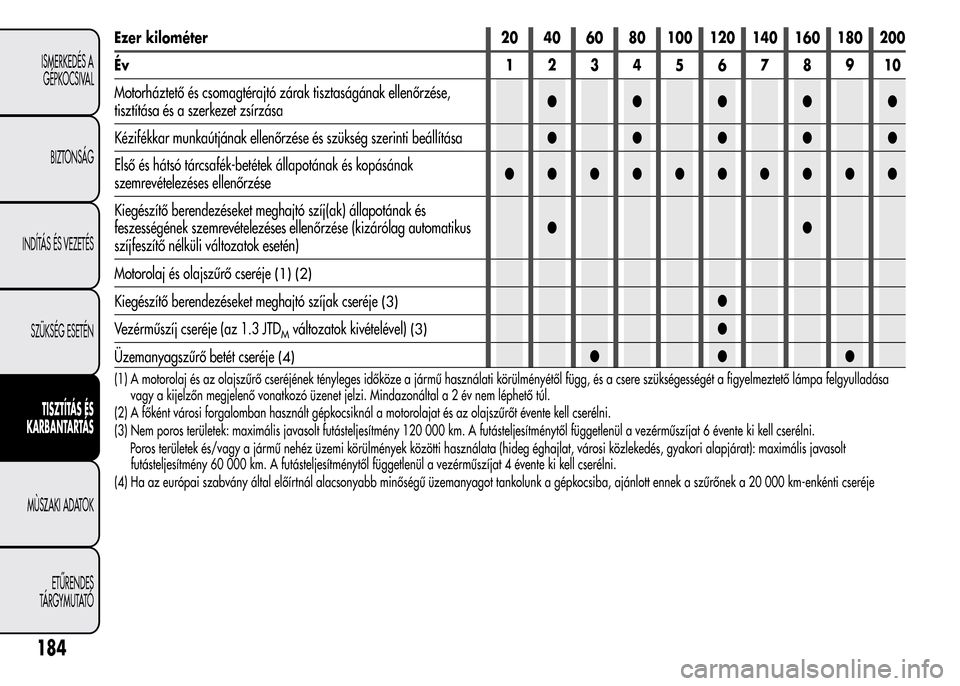

Ezer kilométer 20 40 60 80 100 120 140 160 180 200
Év 12345678910
Motorháztető és csomagtérajtó zárak tisztaságának ellenőrzése,
tisztítása és a szerkezet zsírzása●●●●●
Kézifékkar munkaútjának ellenőrzése és szükség szerinti beállítása●●●●●
Első és hátsó tárcsafék-betétek állapotának és kopásának
szemrevételezéses ellenőrzése●●●●●●●●●●
Kiegészítő berendezéseket meghajtó szíj(ak) állapotának és
feszességének szemrevételezéses ellenőrzése (kizárólag automatikus
szíjfeszítő nélküli változatok esetén)●●
Motorolaj és olajszűrő cseréje
(1) (2)
Kiegészítő berendezéseket meghajtó szíjak cseréje(3)●
Vezérműszíj cseréje (az 1.3 JTD
Mváltozatok kivételével)(3)●
Üzemanyagszűrő betét cseréje
(4)●●●
(1) A motorolaj és az olajszűrő cseréjének tényleges időköze a jármű használati körülményétől függ, és a csere szükségességét a figyelmeztető lámpafelgyulladása
vagy a kijelzőn megjelenő vonatkozó üzenet jelzi. Mindazonáltal a 2 év nem léphető túl.
(2) A főként városi forgalomban használt gépkocsiknál a motorolajat és az olajszűrőt évente kell cserélni.
(3) Nem poros területek: maximális javasolt futásteljesítmény 120 000 km. A futásteljesítménytől függetlenül a vezérműszíjat 6 évente ki kell cserélni.
Poros területek és/vagy a jármű nehéz üzemi körülmények közötti használata (hideg éghajlat, városi közlekedés, gyakori alapjárat): maximális javasolt
futásteljesítmény 60 000 km. A futásteljesítménytől függetlenül a vezérműszíjat 4 évente ki kell cserélni.
(4) Ha az európai szabvány által előírtnál alacsonyabb minőségű üzemanyagot tankolunk a gépkocsiba, ajánlott ennek a szűrőnek a 20 000 km-enkénti cseréje
184
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

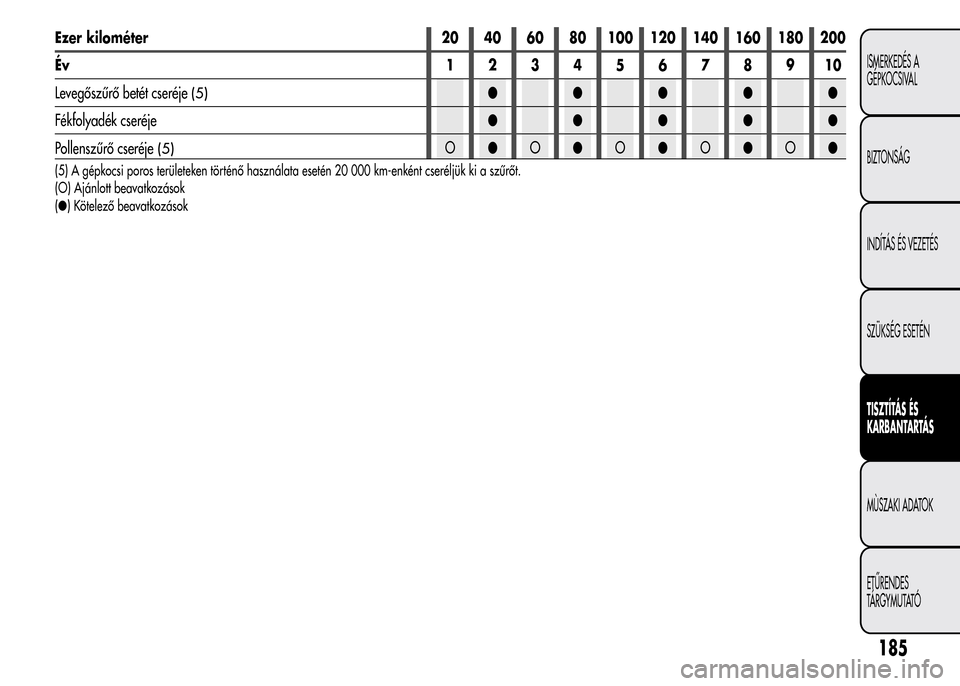

Ezer kilométer 20 40 60 80 100 120 140 160 180 200
Év 12345678910
Levegőszűrő betét cseréje
(5)●●●●●
Fékfolyadék cseréje●●●●●
Pollenszűrő cseréje
(5)O●O●O●O●O●
(5) A gépkocsi poros területeken történő használata esetén 20 000 km-enként cseréljük ki a szűrőt.
(O) Ajánlott beavatkozások
(●) Kötelező beavatkozások
185
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

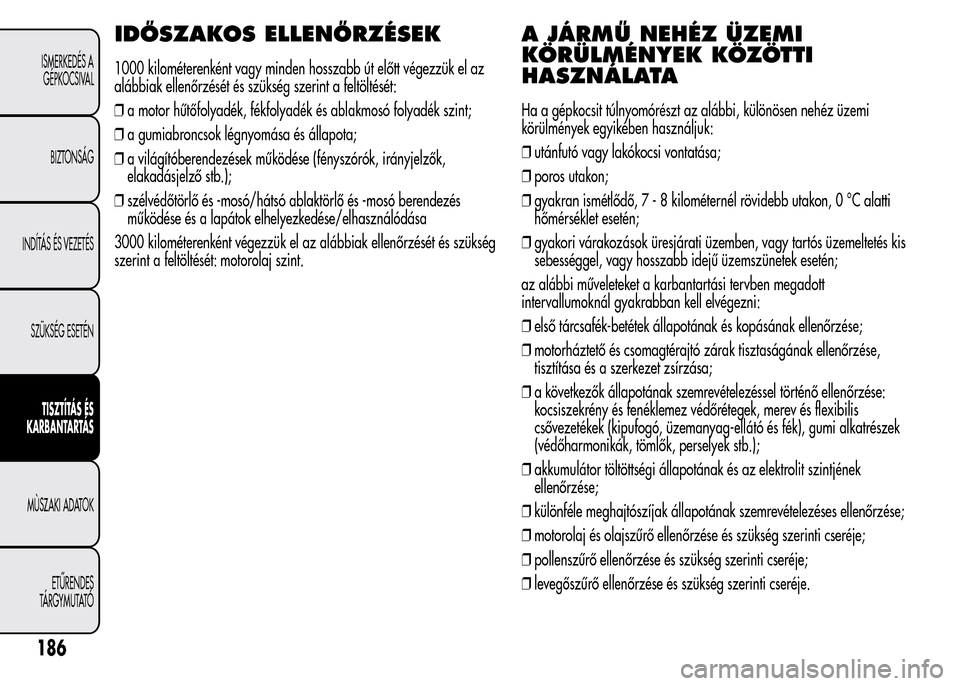

IDŐSZAKOS ELLENŐRZÉSEK
1000 kilométerenként vagy minden hosszabb út előtt végezzük el az
alábbiak ellenőrzését és szükség szerint a feltöltését:
❒a motor hűtőfolyadék, fékfolyadék és ablakmosó folyadék szint;
❒a gumiabroncsok légnyomása és állapota;
❒a világítóberendezések működése (fényszórók, irányjelzők,
elakadásjelző stb.);
❒szélvédőtörlő és -mosó/hátsó ablaktörlő és -mosó berendezés
működése és a lapátok elhelyezkedése/elhasználódása
3000 kilométerenként végezzük el az alábbiak ellenőrzését és szükség
szerint a feltöltését: motorolaj szint.
A JÁRMŰ NEHÉZ ÜZEMI
KÖRÜLMÉNYEKKÖZÖTTI
HASZNÁLATA
Ha a gépkocsit túlnyomórészt az alábbi, különösen nehéz üzemi
körülmények egyikében használjuk:
❒utánfutó vagy lakókocsi vontatása;
❒poros utakon;
❒gyakran ismétlődő, 7 - 8 kilométernél rövidebb utakon, 0 °C alatti
hőmérséklet esetén;
❒gyakori várakozások üresjárati üzemben, vagy tartós üzemeltetés kis
sebességgel, vagy hosszabb idejű üzemszünetek esetén;
az alábbi műveleteket a karbantartási tervben megadott
intervallumoknál gyakrabban kell elvégezni:
❒első tárcsafék-betétek állapotának és kopásának ellenőrzése;
❒motorháztető és csomagtérajtó zárak tisztaságának ellenőrzése,
tisztítása és a szerkezet zsírzása;
❒a következők állapotának szemrevételezéssel történő ellenőrzése:
kocsiszekrény és fenéklemez védőrétegek, merev és flexibilis
csővezetékek (kipufogó, üzemanyag-ellátó és fék), gumi alkatrészek
(védőharmonikák, tömlők, perselyek stb.);
❒akkumulátor töltöttségi állapotának és az elektrolit szintjének
ellenőrzése;
❒különféle meghajtószíjak állapotának szemrevételezéses ellenőrzése;
❒motorolaj és olajszűrő ellenőrzése és szükség szerinti cseréje;
❒pollenszűrő ellenőrzése és szükség szerinti cseréje;
❒levegőszűrő ellenőrzése és szükség szerinti cseréje.
186
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
