❒ha 5 perc alatt nem sikerül elérni legalább 1,8 bar nyomást, kössük
le a kompresszort a szelepről és a csatlakozóaljzatból, és
mozgassuk a gépkocsit kb. 10 méternyire előre, a
tömítőfolyadéknak a gumiabroncs belsejében történő egyenletes
elosztása érdekében, azután ismételjük meg a felfújási eljárást;
❒ha a kompresszor bekapcsolását követő 5 percen belül sem sikerül
legalább 1,8 bar nyomást elérni, ne folytassuk az utat, hanem
forduljunk egy Alfa Romeo márkaszervizhez;
❒kb. 10 perc múlva álljunk meg, és ellenőrizzük ismét a gumiabroncs
légnyomását: ne feledjük el behúzni a kéziféket;
❒ha a műszer legalább 1,8 bar nyomást mutat, fújjuk fel az előírt
értékig (járó motor és behúzott kézifék mellett), majd folytassuk
utunkat, és óvatosan vezetve keressünk fel egy Alfa Romeo
márkaszervizt.Helyezzük el az öntapadó címkét a vezető látóterében,
figyelmeztetve arra, hogy a gumiabroncs megjavítása
a gyorsjavító készlettel történt. Vezessünk nagyon
óvatosan, különösen kanyarokban. Ne lépjük túl a 80 km/h
sebességet, kerüljük a hirtelen gyorsítást és fékezést.
Ha a megjavított gumiabroncs légnyomása 1,8 bar
érték alá csökken, ne folytassuk tovább az utat: a
gumiabroncs Fix&Go Automatic gyorsjavító készlet
segítségével nem lehet megbízható tömítést elérni, mert a
gumiabroncs súlyosan károsodott. Forduljunk Alfa Romeo
márkaszervizhez.
A gumijavító műhelyben feltétlenül közöljük, hogy a
gumiabroncs javítása a gyorsjavító készlet
segítségével történt. A gumijavító szakműhelybe való
megérkezéskor mutassuk be a használati útmutatót, amely
szerint az ideiglenes javítást elvégeztük.
ábra 131A0J0116
157
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

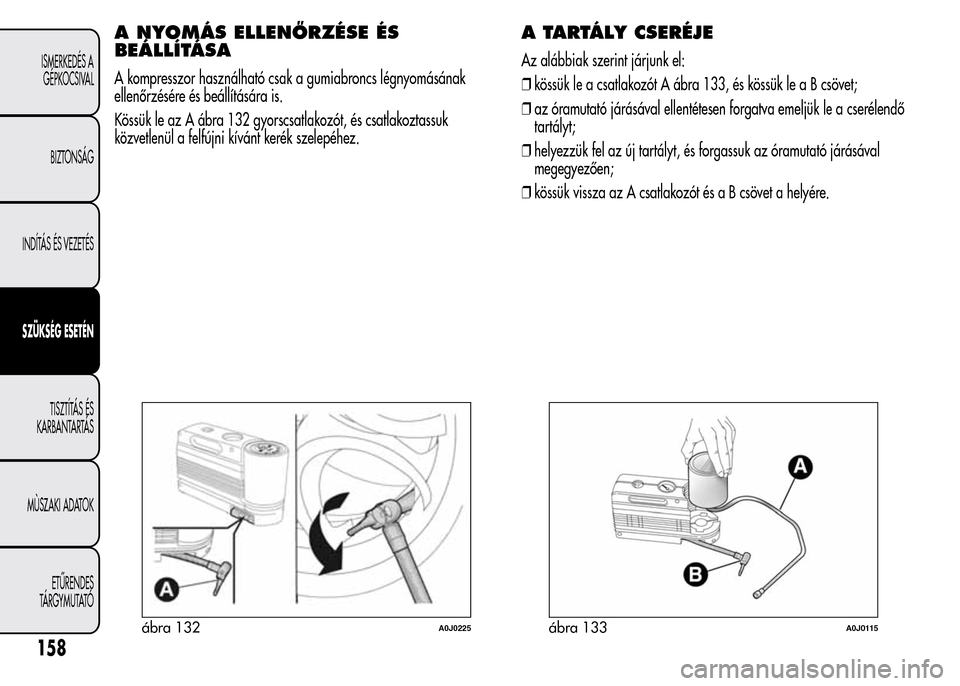

A NYOMÁS ELLENŐRZÉSE ÉS
BEÁLLÍTÁSA
A kompresszor használható csak a gumiabroncs légnyomásának
ellenőrzésére és beállítására is.
Kössük le az A ábra 132 gyorscsatlakozót, és csatlakoztassuk
közvetlenül a felfújni kívánt kerék szelepéhez.
A TARTÁLY CSERÉJE
Az alábbiak szerint járjunk el:
❒kössük le a csatlakozót A ábra 133, és kössük le a B csövet;
❒az óramutató járásával ellentétesen forgatva emeljük le a cserélendő
tartályt;
❒helyezzük fel az új tartályt, és forgassuk az óramutató járásával
megegyezően;
❒kössük vissza az A csatlakozót és a B csövet a helyére.
ábra 132A0J0225ábra 133A0J0115
158
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

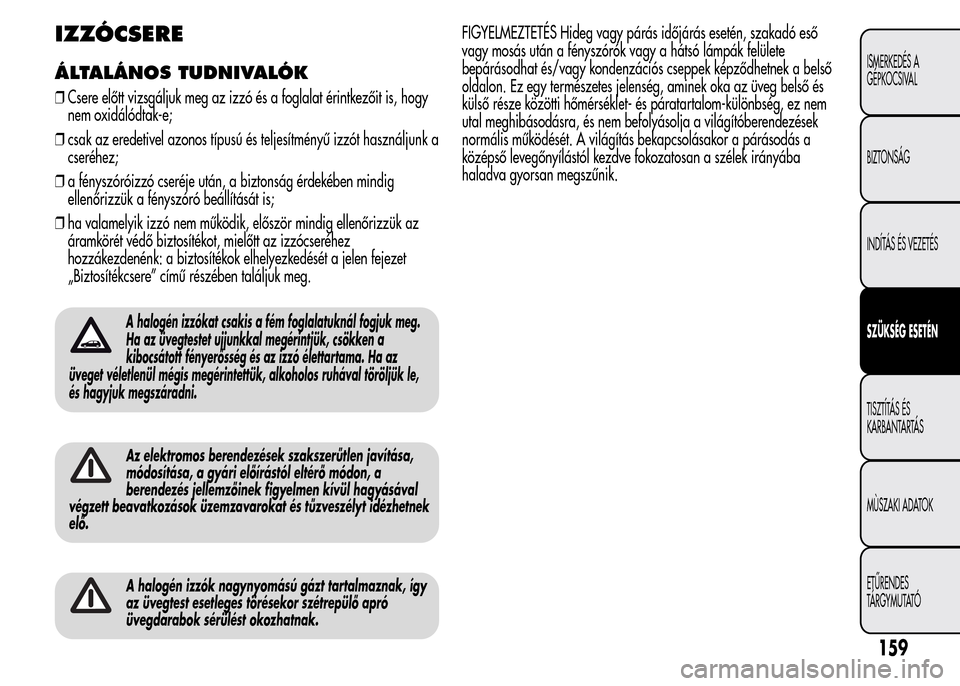

IZZÓCSERE
ÁLTALÁNOS TUDNIVALÓK
❒Csere előtt vizsgáljuk meg az izzó és a foglalat érintkezőit is, hogy
nem oxidálódtak-e;
❒csak az eredetivel azonos típusú és teljesítményű izzót használjunk a
cseréhez;
❒a fényszóróizzó cseréje után, a biztonság érdekében mindig
ellenőrizzük a fényszóró beállítását is;
❒ha valamelyik izzó nem működik, először mindig ellenőrizzük az
áramkörét védő biztosítékot, mielőtt az izzócseréhez
hozzákezdenénk: a biztosítékok elhelyezkedését a jelen fejezet
„Biztosítékcsere” című részében találjuk meg.
A halogén izzókat csakis a fém foglalatuknál fogjuk meg.
Ha az üvegtestet ujjunkkal megérintjük, csökken a
kibocsátott fényerősség és az izzó élettartama. Ha az
üveget véletlenül mégis megérintettük, alkoholos ruhával töröljük le,
és hagyjuk megszáradni.
Az elektromos berendezések szakszerűtlen javítása,
módosítása, a gyári előírástól eltérő módon, a
berendezés jellemzőinek figyelmen kívül hagyásával
végzett beavatkozások üzemzavarokat és tűzveszélyt idézhetnek
elő.
A halogén izzók nagynyomású gázt tartalmaznak, így
az üvegtest esetleges törésekor szétrepülő apró
üvegdarabok sérülést okozhatnak.
FIGYELMEZTETÉS Hideg vagy párás időjárás esetén, szakadó eső
vagy mosás után a fényszórók vagy a hátsó lámpák felülete
bepárásodhat és/vagy kondenzációs cseppek képződhetnek a belső
oldalon. Ez egy természetes jelenség, aminek oka az üveg belső és
külső része közötti hőmérséklet- és páratartalom-különbség, ez nem
utal meghibásodásra, és nem befolyásolja a világítóberendezések
normális működését. A világítás bekapcsolásakor a párásodás a
középső levegőnyílástól kezdve fokozatosan a szélek irányába
haladva gyorsan megszűnik.
159
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

IZZÓ TÍPUSOK
A gépkocsiban a következő típusú izzók találhatók:
Teljesen üveg izzók:(A típus) nyomással lehet a helyükre tenni.
Kihúzással távolíthatók el.
Bajonett-foglalatú izzók:(B típus) az izzót a foglalatból eltávolításhoz
kissé nyomjuk be, forgassuk el az óramutató járásával ellenkezően, majd
húzzuk ki.
Szoffita izzók:(C típus) eltávolításukhoz feszítsük kissé szét az
érintkezőket.
Halogén izzók:(D típus) az izzót az eltávolításhoz a rögzítő huzalrugó
kiakasztása után emeljük ki a helyéről.
Halogén izzók:(E típus) az izzót az eltávolításhoz a rögzítő huzalrugó
kiakasztása után emeljük ki a helyéről.
160
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

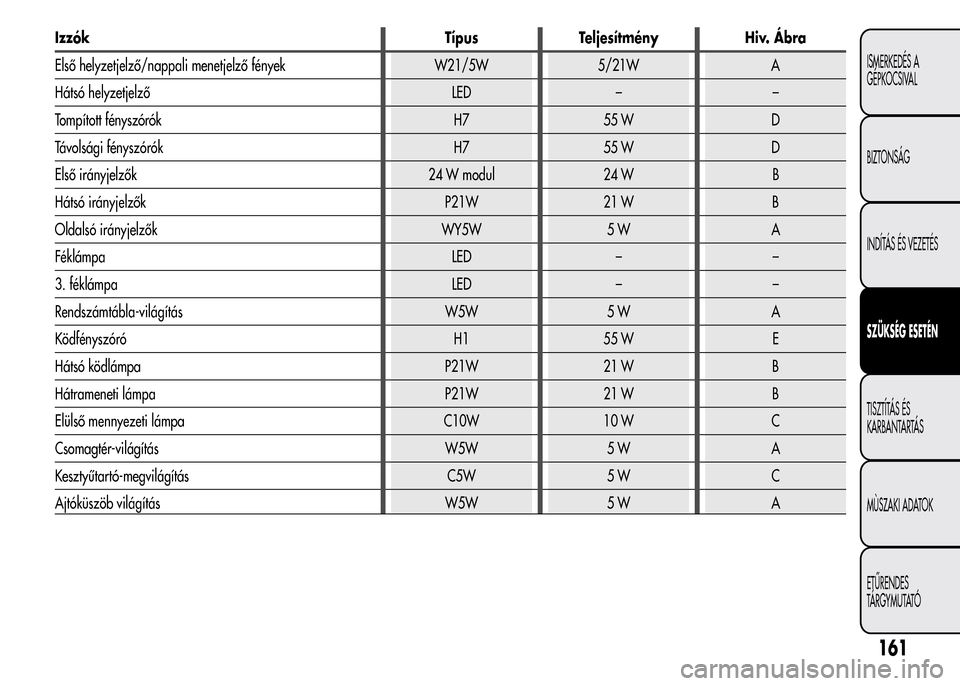

Izzók Típus Teljesítmény Hiv. Ábra
Első helyzetjelző/nappali menetjelző fények W21/5W 5/21W A
Hátsó helyzetjelző LED – –
Tompított fényszórók H7 55 W D
Távolsági fényszórók H7 55 W D
Első irányjelzők 24 W modul 24 W B
Hátsó irányjelzők P21W 21 W B
Oldalsó irányjelzők WY5W 5 W A
Féklámpa LED – –
3. féklámpa LED – –
Rendszámtábla-világítás W5W 5 W A
Ködfényszóró H1 55 W E
Hátsó ködlámpa P21W 21 W B
Hátrameneti lámpa P21W 21 W B
Elülső mennyezeti lámpa C10W 10 W C
Csomagtér-világítás W5W 5 W A
Kesztyűtartó-megvilágítás C5W 5 W C
Ajtóküszöb világítás W5W 5 W A
161
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

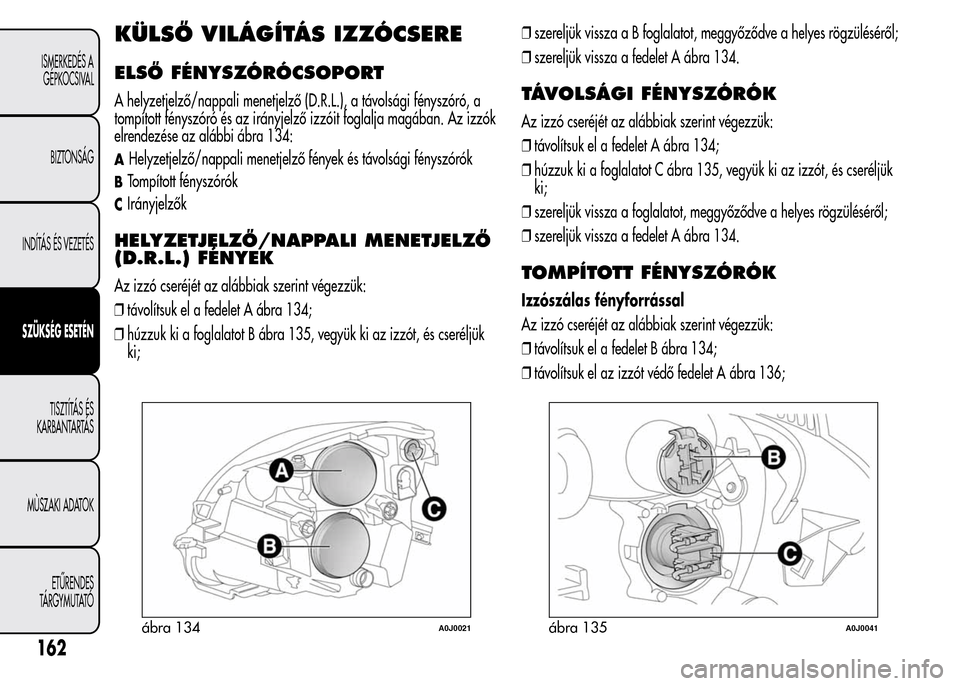

KÜLSŐ VILÁGÍTÁS IZZÓCSERE
ELSŐ FÉNYSZÓRÓCSOPORT
A helyzetjelző/nappali menetjelző (D.R.L.), a távolsági fényszóró, a
tompított fényszóró és az irányjelző izzóit foglalja magában. Az izzók
elrendezése az alábbi ábra 134:
AHelyzetjelző/nappali menetjelző fények és távolsági fényszórók
BTompított fényszórók
CIrányjelzők
HELYZETJELZŐ/NAPPALI MENETJELZŐ
(D.R.L.) FÉNYEK
Az izzó cseréjét az alábbiak szerint végezzük:
❒távolítsuk el a fedelet A ábra 134;
❒húzzuk ki a foglalatot B ábra 135, vegyük ki az izzót, és cseréljük
ki;❒szereljük vissza a B foglalatot, meggyőződve a helyes rögzüléséről;
❒szereljük vissza a fedelet A ábra 134.
TÁVOLSÁGI FÉNYSZÓRÓK
Az izzó cseréjét az alábbiak szerint végezzük:
❒távolítsuk el a fedelet A ábra 134;
❒húzzuk ki a foglalatot C ábra 135, vegyük ki az izzót, és cseréljük
ki;
❒szereljük vissza a foglalatot, meggyőződve a helyes rögzüléséről;
❒szereljük vissza a fedelet A ábra 134.
TOMPÍTOTT FÉNYSZÓRÓK
Izzószálas fényforrással
Az izzó cseréjét az alábbiak szerint végezzük:
❒távolítsuk el a fedelet B ábra 134;
❒távolítsuk el az izzót védő fedelet A ábra 136;
ábra 134A0J0021ábra 135A0J0041
162
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

❒vegyük ki és cseréljük ki az izzót;
❒szereljük vissza a foglalatot, meggyőződve a helyes rögzüléséről;
❒szereljük vissza a fedelet B ábra 134.
IRÁNYJELZŐK
Elülső
Az izzó cseréjéhez az (irattartóban elhelyezkedő) A ábra 137 kulcsot
helyezzük a B nyílásba, és forgassuk el az óramutató járásával
ellenkezően a foglalatot.
Vegyük ki és cseréljük ki az izzót.
Oldalsók
Az izzó cseréjét az alábbiak szerint végezzük:
❒a nyíl irányában a lámpatestre A ábra 138 gyakorolt erővel
nyomjuk össze a rugót B, azután húzzuk ki a lámpatestet;
❒forgassuk el az óramutató járásával ellenkezően a C foglalatot,
húzzuk ki az izzót, és cseréljük ki;❒az óramutató járásával megegyezően forgatva helyezzük vissza a
foglalatot C a lámpatestbe;
❒helyezzük vissza a lámpatestet, ügyelve a belső rögzítőrugó B biztos
beakadására.
ábra 136A0J0040ábra 137A0J0018
163
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

KÖDFÉNYSZÓRÓK
(egyes változatoknál/piacokon)
Ezeknek az izzóknak a cseréje érdekében lépjünk kapcsolatba egy
Alfa Romeo márkaszervizzel.
HÁTSÓ LÁMPATESTEK
A lámpatesthez a csomagtér oldalkárpitján keresztül férhetünk hozzá
(lásd ábra 139). A hátsó lámpatestek magukban foglalják a
helyzetjelző lámpákat, az irányjelzőket és a féklámpákat.
HELYZETJELZŐK/FÉKLÁMPÁK
LED-es típusúak. A csere érdekében lépjünk kapcsolatba egy Alfa
Romeo márkaszervizzel.
IRÁNYJELZŐK
Az izzó cseréjéhez emeljük fel a csomagtér oldalkárpitját, forgassuk el
az A ábra 139 izzótartó foglalatot, és végezzük el az izzó cseréjét.
HÁTSÓ KÖDLÁMPA/TOLATÓLÁMPA
A hátsó ködlámpa A ábra 140 vagy a B ábra 140 tolatólámpa izzók
cseréje érdekében lépjünk kapcsolatba egy Alfa Romeo
márkaszervizzel.
ábra 138A0J0042
ábra 139A0J0043
ábra 140A0J0044
164
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

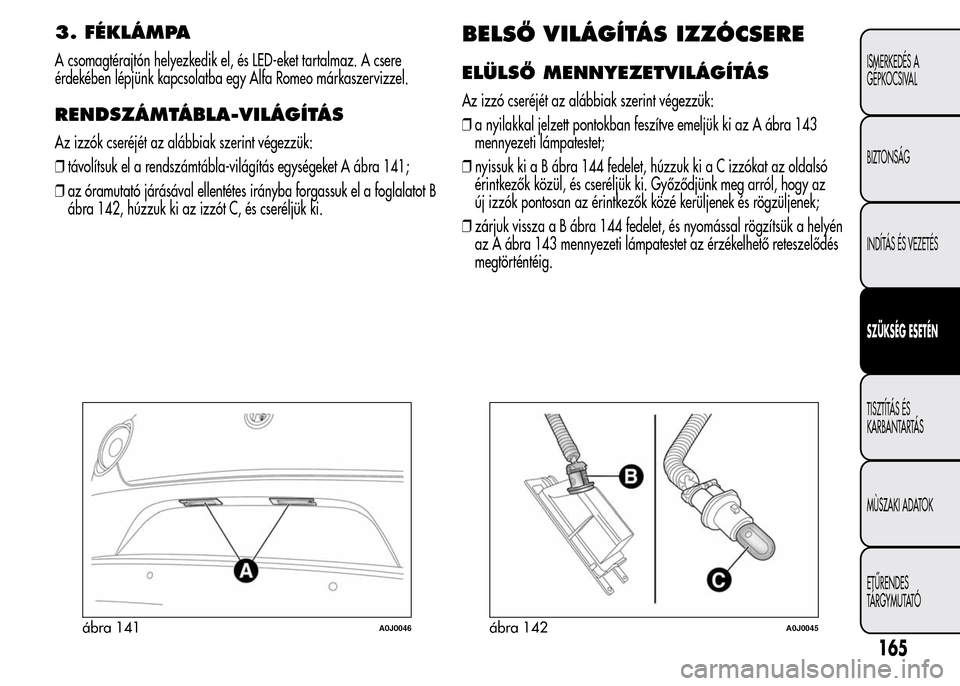

3. FÉKLÁMPA
A csomagtérajtón helyezkedik el, és LED-eket tartalmaz. A csere
érdekében lépjünk kapcsolatba egy Alfa Romeo márkaszervizzel.
RENDSZÁMTÁBLA-VILÁGÍTÁS
Az izzók cseréjét az alábbiak szerint végezzük:
❒távolítsuk el a rendszámtábla-világítás egységeket A ábra 141;
❒az óramutató járásával ellentétes irányba forgassuk el a foglalatot B
ábra 142, húzzuk ki az izzót C, és cseréljük ki.
BELSŐ VILÁGÍTÁS IZZÓCSERE
ELÜLSŐ MENNYEZETVILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❒a nyilakkal jelzett pontokban feszítve emeljük ki az A ábra 143
mennyezeti lámpatestet;
❒nyissuk ki a B ábra 144 fedelet, húzzuk ki a C izzókat az oldalsó
érintkezők közül, és cseréljük ki. Győződjünk meg arról, hogy az
új izzók pontosan az érintkezők közé kerüljenek és rögzüljenek;
❒zárjuk vissza a B ábra 144 fedelet, és nyomással rögzítsük a helyén
az A ábra 143 mennyezeti lámpatestet az érzékelhető reteszelődés
megtörténtéig.
ábra 141A0J0046ábra 142A0J0045
165
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

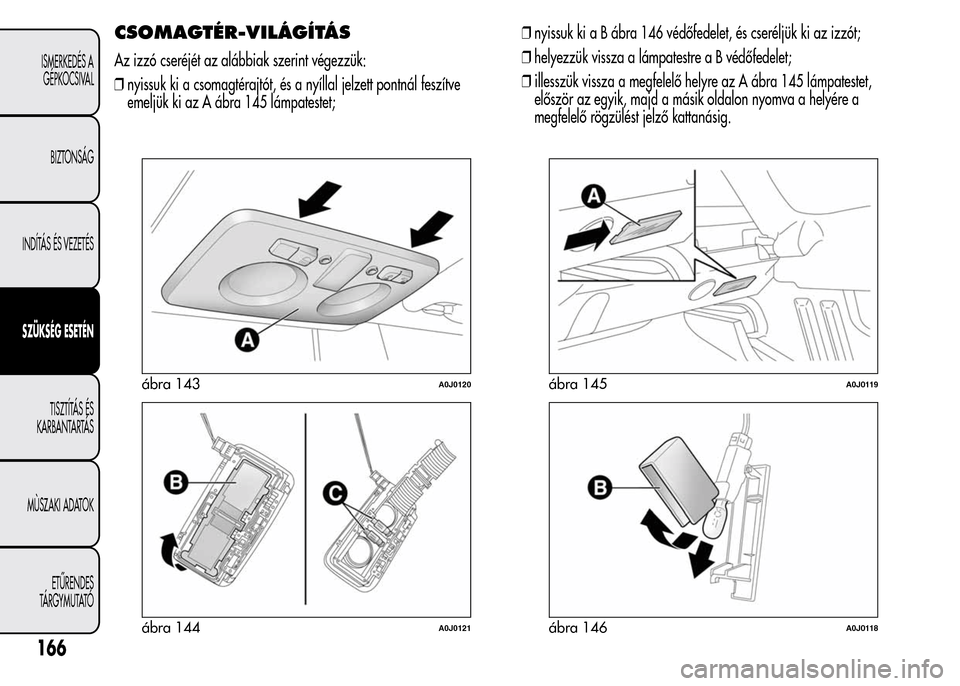

CSOMAGTÉR-VILÁGÍTÁS
