Alfa Romeo MiTo 2015 Kezelési útmutató (in Hungarian)

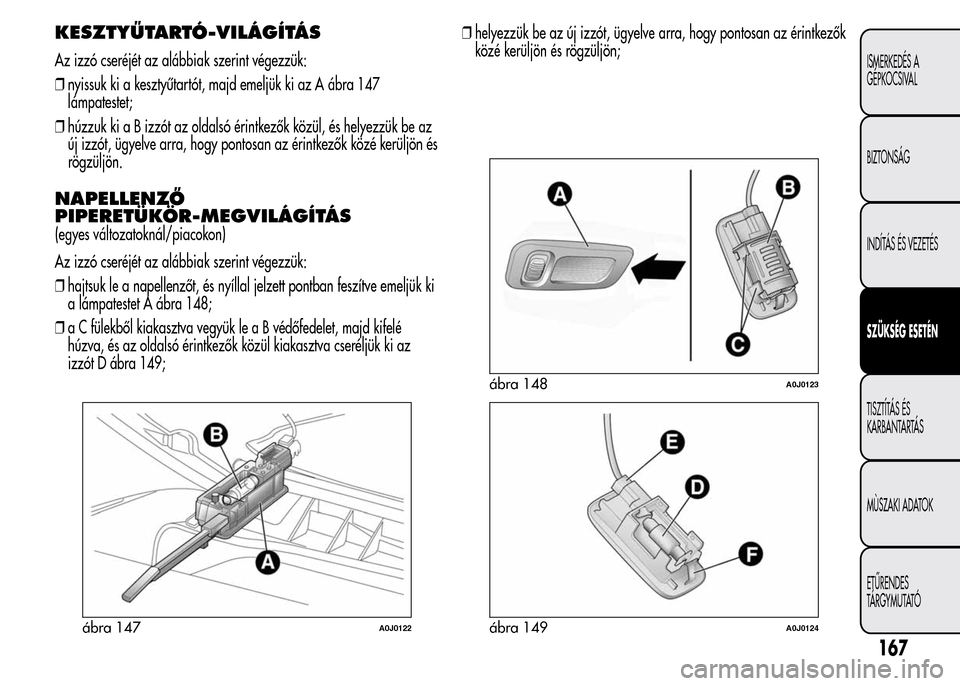

KESZTYŰTARTÓ-VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❒nyissuk ki a kesztyűtartót, majd emeljük ki az A ábra 147
lámpatestet;
❒húzzuk ki a B izzót az oldalsó érintkezők közül, és helyezzük be az
új izzót, ügyelve arra, hogy pontosan az érintkezők közé kerüljön és
rögzüljön.
NAPELLENZŐ
PIPERETÜKÖR-MEGVILÁGÍTÁS
(egyes változatoknál/piacokon)
Az izzó cseréjét az alábbiak szerint végezzük:
❒hajtsuk le a napellenzőt, és nyíllal jelzett pontban feszítve emeljük ki
a lámpatestet A ábra 148;
❒a C fülekből kiakasztva vegyük le a B védőfedelet, majd kifelé
húzva, és az oldalsó érintkezők közül kiakasztva cseréljük ki az
izzót D ábra 149;❒helyezzük be az új izzót, ügyelve arra, hogy pontosan az érintkezők
közé kerüljön és rögzüljön;
ábra 147A0J0122
ábra 148A0J0123
ábra 149A0J0124
167
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

❒a C fülekbe megfelelően beakasztva szereljük vissza a B ábra 148
védőfedelet;
❒szereljük vissza a lámpatestet, ehhez először az egyik oldalon ábra
149, majd a másik oldalon nyomjuk a helyére az F nyelv megfelelő
rögzülését jelző kattanásig.

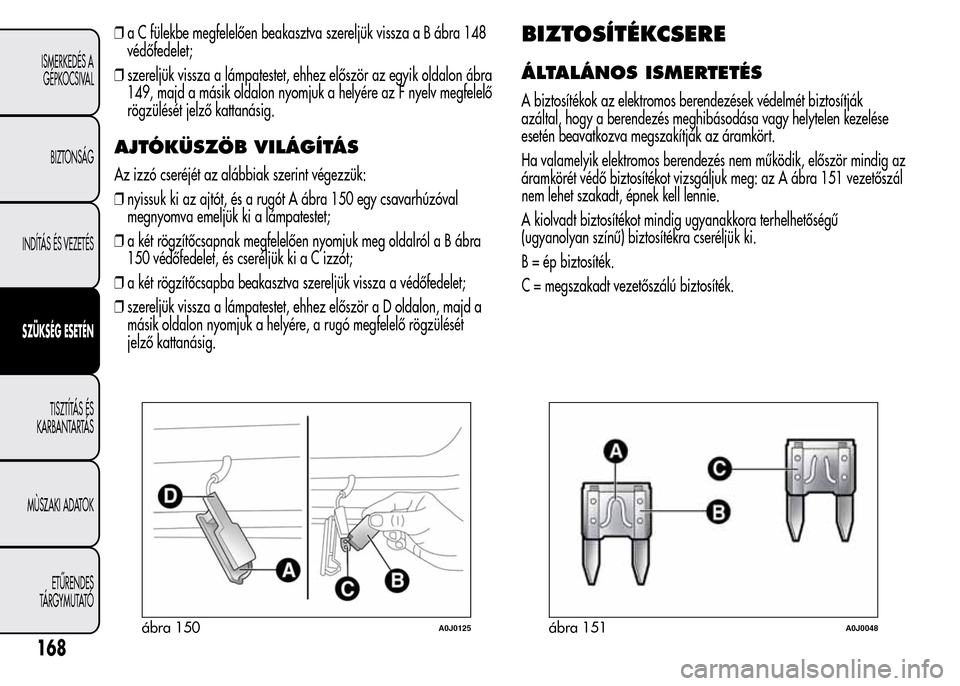

AJTÓKÜSZÖB VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❒nyissuk ki az ajtót, és a rugót A ábra 150 egy csavarhúzóval
megnyomva emeljük ki a lámpatestet;
❒a két rögzítőcsapnak megfelelően nyomjuk meg oldalról a B ábra
150 védőfedelet, és cseréljük ki a C izzót;
❒a két rögzítőcsapba beakasztva szereljük vissza a védőfedelet;
❒szereljük vissza a lámpatestet, ehhez először a D oldalon, majd a
másik oldalon nyomjuk a helyére, a rugó megfelelő rögzülését
jelző kattanásig.
BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETÉS
A biztosítékok az elektromos berendezések védelmét biztosítják
azáltal, hogy a berendezés meghibásodása vagy helytelen kezelése
esetén beavatkozva megszakítják az áramkört.
Ha valamelyik elektromos berendezés nem működik, először mindig az
áramkörét védő biztosítékot vizsgáljuk meg: az A ábra 151 vezetőszál
nem lehet szakadt, épnek kell lennie.
A kiolvadt biztosítékot mindig ugyanakkora terhelhetőségű
(ugyanolyan színű) biztosítékra cseréljük ki.
B = ép biztosíték.
C = megszakadt vezetőszálú biztosíték.
ábra 150A0J0125ábra 151A0J0048
168
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Soha nem szabad a kiolvadt biztosítékot más
vezetődarabbal, fémhuzallal pótolni.
Ha valamelyik biztosíték ismételten kiolvad,
vizsgáltassuk meg a gépkocsit egy Alfa Romeo
márkaszervizben.
A kiolvadt biztosítékot soha nem szabad nagyobb
terhelhetőségű biztosítékkal pótolni; TŰZVESZÉLY.
Ha egy általános védelmi biztosíték (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE) kiolvadt, forduljunk egy Alfa
Romeo márkaszervizhez.
A biztosíték cseréje előtt ügyeljünk arra, hogy a
gyújtáskulcs ki legyen húzva, és minden elektromos
berendezés ki legyen kapcsolva.
Ha a biztonsági rendszerek (légzsák rendszer,
fékrendszer), a hajtómű rendszerek (motor
vezérlőrendszer, sebességváltó vezérlőrendszer) vagy
a kormánymű rendszer egy általános védelmi biztosítéka
kiolvadt, forduljunk egy Alfa Romeo márkaszervizhez.
169
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

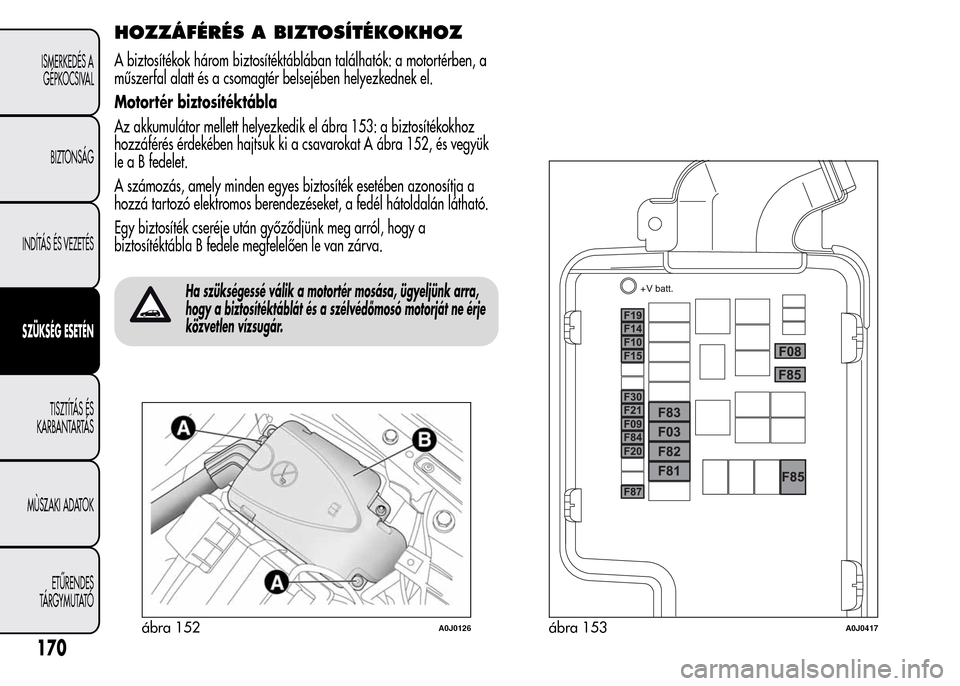

HOZZÁFÉRÉS A BIZTOSÍTÉKOKHOZ
A biztosítékok három biztosítéktáblában találhatók: a motortérben, a
műszerfal alatt és a csomagtér belsejében helyezkednek el.
Motortér biztosítéktábla
Az akkumulátor mellett helyezkedik el ábra 153: a biztosítékokhoz
hozzáférés érdekében hajtsuk ki a csavarokat A ábra 152, és vegyük
le a B fedelet.
A számozás, amely minden egyes biztosíték esetében azonosítja a
hozzá tartozó elektromos berendezéseket, a fedél hátoldalán látható.
Egy biztosíték cseréje után győződjünk meg arról, hogy a
biztosítéktábla B fedele megfelelően le van zárva.
Ha szükségessé válik a motortér mosása, ügyeljünk arra,
hogy a biztosítéktáblát és a szélvédőmosó motorját ne érje
közvetlen vízsugár.
ábra 152A0J0126ábra 153A0J0417
170
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

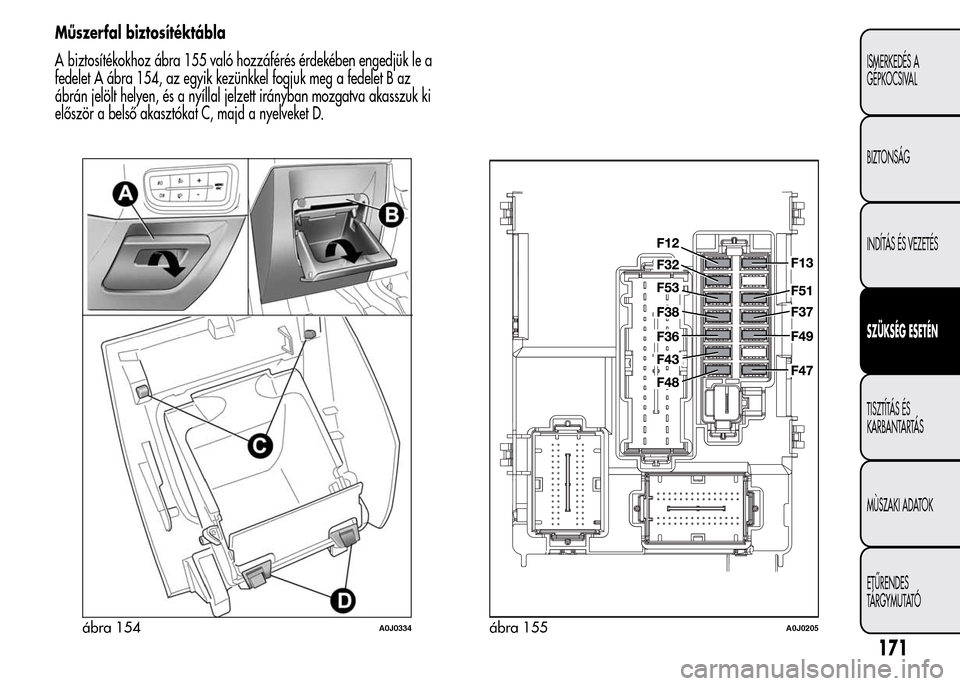

Műszerfal biztosítéktábla
A biztosítékokhoz ábra 155 való hozzáférés érdekében engedjük le a
fedelet A ábra 154, az egyik kezünkkel fogjuk meg a fedelet B az
ábrán jelölt helyen, és a nyíllal jelzett irányban mozgatva akasszuk ki
először a belső akasztókat C, majd a nyelveket D.
ábra 154A0J0334ábra 155A0J0205
171
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

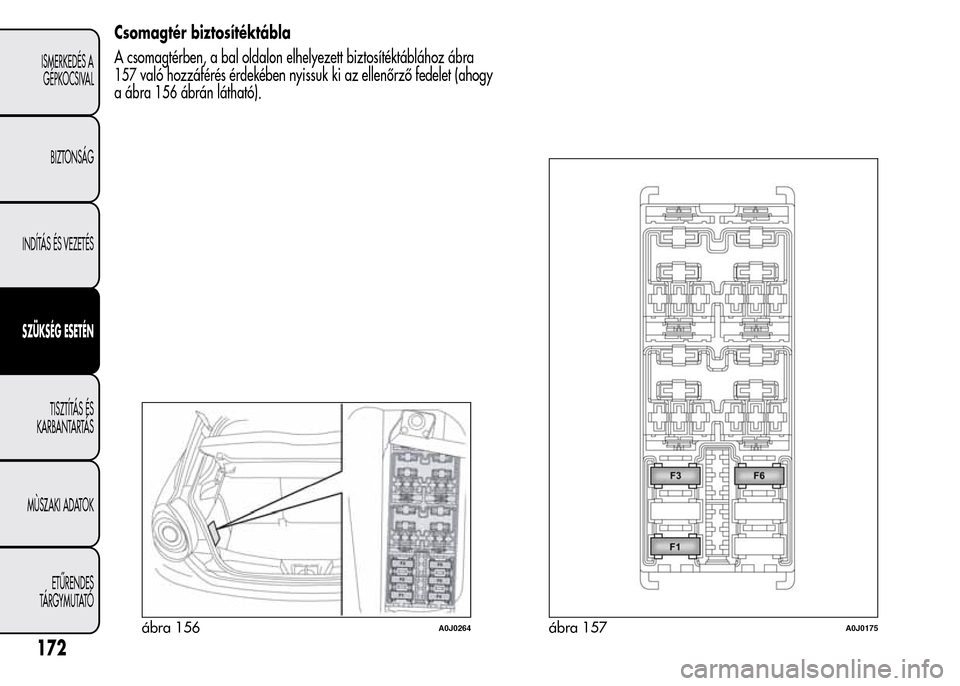

Csomagtér biztosítéktábla
A csomagtérben, a bal oldalon elhelyezett biztosítéktáblához ábra
157 való hozzáférés érdekében nyissuk ki az ellenőrző fedelet (ahogy
a ábra 156 ábrán látható).
ábra 156A0J0264ábra 157A0J0175
172
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

MOTORTÉR BIZTOSÍTÉKTÁBLA
ábra 153
VÉDETT FOGYASZTÓBIZTOSÍTÉK AMPER
GyújtáskapcsolóF03 20
Utastér szellőzőventilátorF08 40
Kiegészítő fűtés (Turbo TwinAir 105 LE és 1.3 JTD
M-285 LE változatok) F09 5
Két hangmagasságú kürtF10 15
Távolsági fényszórókF14 15
Kiegészítő fűtőberendezés (PTC 1) F15 30
Légkondicionáló kompresszorF19 7,5
Hátsó ablak fűtés, jégmentesítő rendszer F20 30
Elektromos üzemanyag-szivattyú a tartályban F21 15
KödfényszóróF30 15
Kiegészítő fűtés (PTC2)F81 60
Kiegészítő fűtés (PTC1)F82 40
Kiegészítő fűtés (PTC2)F82 50
SzabadF83 –
Hi-Fi audiorendszer (vezérlőegységek, Bassbox hangszóró) manuális sebességváltóval ellátott
felszereltségF84 20
Csatlakozóaljzat a kardánkonzolon F85 15
Külső visszapillantó tükrök elektromos fűtése, szélvédőmosó fúvókák elektromos fűtése,
szélvédőfűtés relé tekercseF87 7,5
173
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

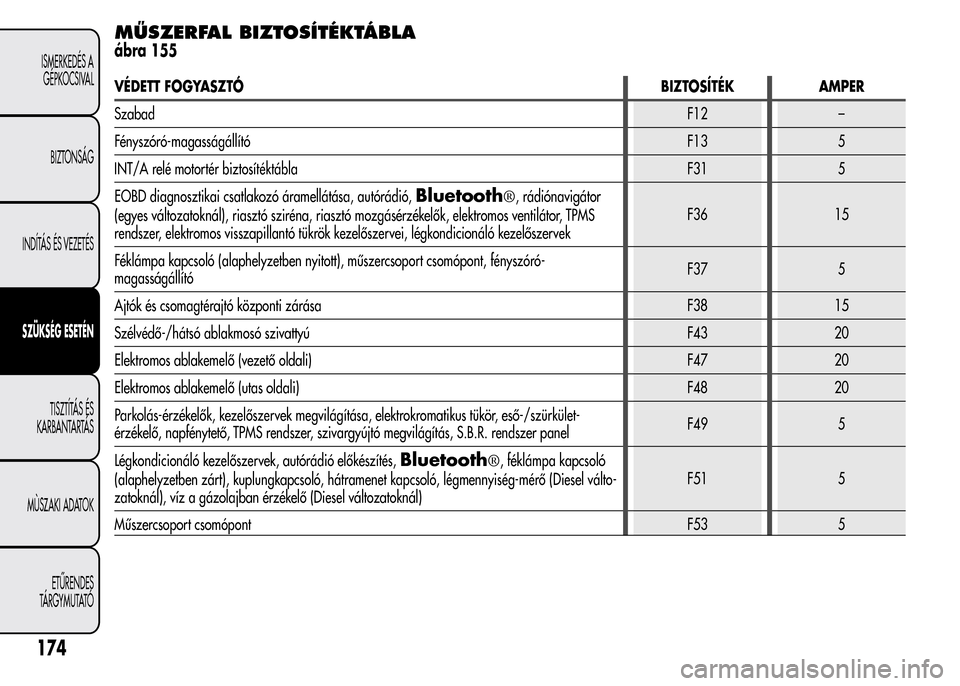

MŰSZERFAL BIZTOSÍTÉKTÁBLA
ábra 155
VÉDETT FOGYASZTÓBIZTOSÍTÉK AMPER
SzabadF12 –
Fényszóró-magasságállítóF13 5
INT/A relé motortér biztosítéktábla F31 5
EOBD diagnosztikai csatlakozó áramellátása, autórádió,
Bluetooth®, rádiónavigátor
(egyes változatoknál), riasztó sziréna, riasztó mozgásérzékelők, elektromos ventilátor, TPMS
rendszer, elektromos visszapillantó tükrök kezelőszervei, légkondicionáló kezelőszervekF36 15
Féklámpa kapcsoló (alaphelyzetben nyitott), műszercsoport csomópont, fényszóró-
magasságállítóF37 5
Ajtók és csomagtérajtó központi zárása F38 15
Szélvédő-/hátsó ablakmosó szivattyú F43 20
Elektromos ablakemelő (vezető oldali) F47 20
Elektromos ablakemelő (utas oldali) F48 20
Parkolás-érzékelők, kezelőszervek megvilágítása, elektrokromatikus tükör, eső-/szürkület-
érzékelő, napfénytető, TPMS rendszer, szivargyújtó megvilágítás, S.B.R. rendszer panelF49 5
Légkondicionáló kezelőszervek, autórádió előkészítés,
Bluetooth®, féklámpa kapcsoló
(alaphelyzetben zárt), kuplungkapcsoló, hátramenet kapcsoló, légmennyiség-mérő (Diesel válto-
zatoknál), víz a gázolajban érzékelő (Diesel változatoknál)F51 5
Műszercsoport csomópontF53 5
174
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

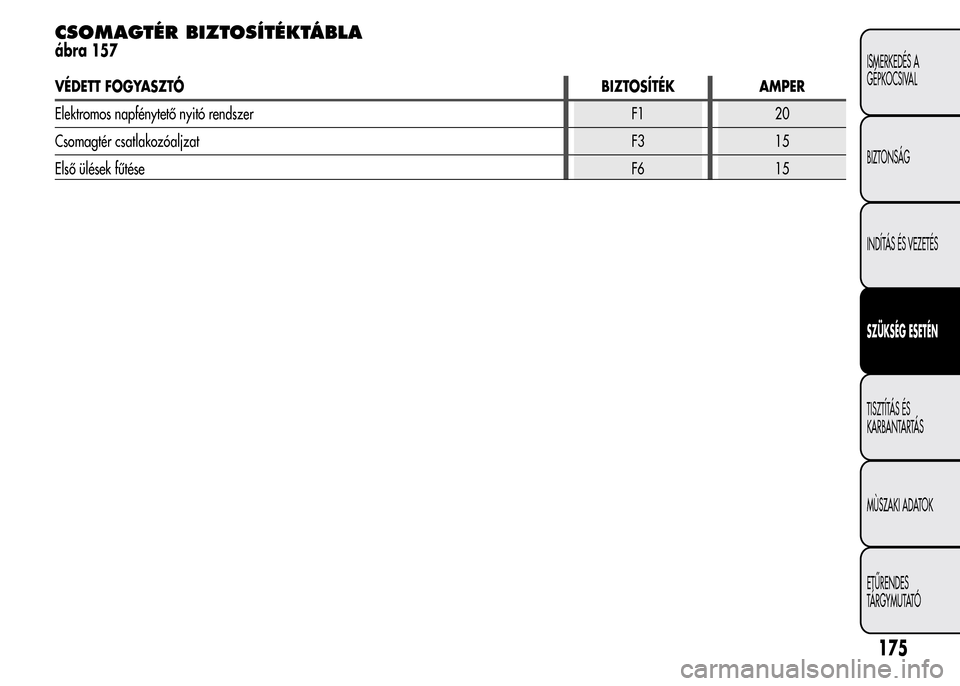

CSOMAGTÉR BIZTOSÍTÉKTÁBLA
ábra 157
VÉDETT FOGYASZTÓBIZTOSÍTÉK AMPER
Elektromos napfénytető nyitó rendszer F1 20
Csomagtér csatlakozóaljzatF3 15
Első ülések fűtéseF6 15
175
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

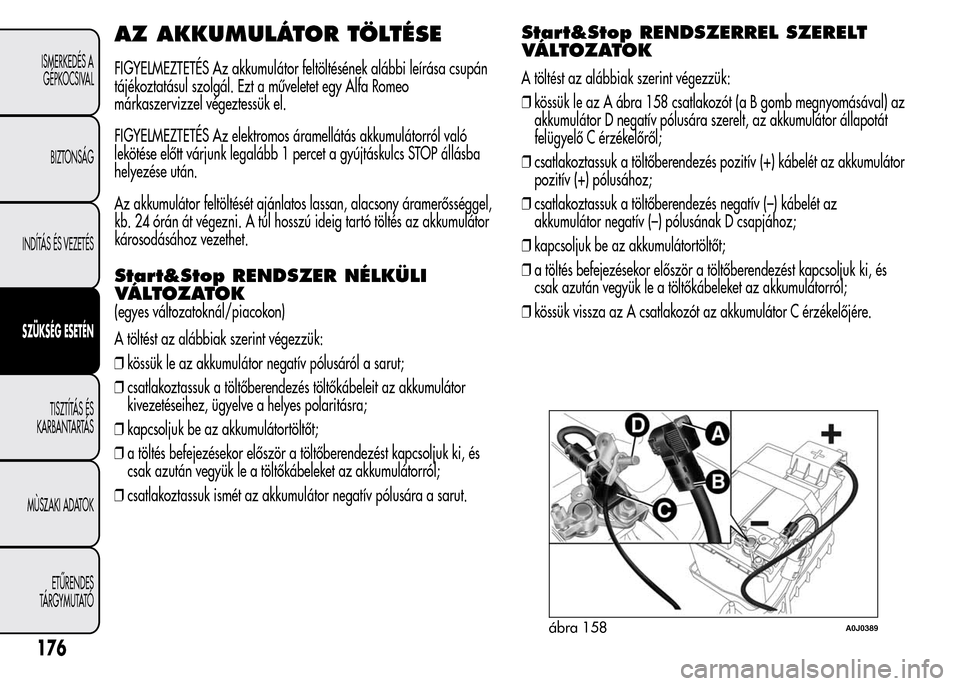

AZ AKKUMULÁTOR TÖLTÉSE
FIGYELMEZTETÉS Az akkumulátor feltöltésének alábbi leírása csupán
tájékoztatásul szolgál. Ezt a műveletet egy Alfa Romeo
márkaszervizzel végeztessük el.
FIGYELMEZTETÉS Az elektromos áramellátás akkumulátorról való
lekötése előtt várjunk legalább 1 percet a gyújtáskulcs STOP állásba
helyezése után.
Az akkumulátor feltöltését ajánlatos lassan, alacsony áramerősséggel,
kb. 24 órán át végezni. A túl hosszú ideig tartó töltés az akkumulátor
károsodásához vezethet.
Start&Stop RENDSZER NÉLKÜLI
VÁLTOZATOK
(egyes változatoknál/piacokon)
A töltést az alábbiak szerint végezzük:
❒kössük le az akkumulátor negatív pólusáról a sarut;
❒csatlakoztassuk a töltőberendezés töltőkábeleit az akkumulátor
kivezetéseihez, ügyelve a helyes polaritásra;
❒kapcsoljuk be az akkumulátortöltőt;
❒a töltés befejezésekor először a töltőberendezést kapcsoljuk ki, és
csak azután vegyük le a töltőkábeleket az akkumulátorról;
❒csatlakoztassuk ismét az akkumulátor negatív pólusára a sarut.
Start&Stop RENDSZERREL SZERELT
VÁLTOZATOK
A töltést az alábbiak szerint végezzük:
❒kössük le az A ábra 158 csatlakozót (a B gomb megnyomásával) az
akkumulátor D negatív pólusára szerelt, az akkumulátor állapotát
felügyelő C érzékelőről;
❒csatlakoztassuk a töltőberendezés pozitív (+) kábelét az akkumulátor
pozitív (+) pólusához;
❒csatlakoztassuk a töltőberendezés negatív (–) kábelét az
akkumulátor negatív (–) pólusának D csapjához;
❒kapcsoljuk be az akkumulátortöltőt;
❒a töltés befejezésekor először a töltőberendezést kapcsoljuk ki, és
csak azután vegyük le a töltőkábeleket az akkumulátorról;
❒kössük vissza az A csatlakozót az akkumulátor C érzékelőjére.
ábra 158A0J0389
