Alfa Romeo MiTo 2015 Návod k obsluze (in Czech)

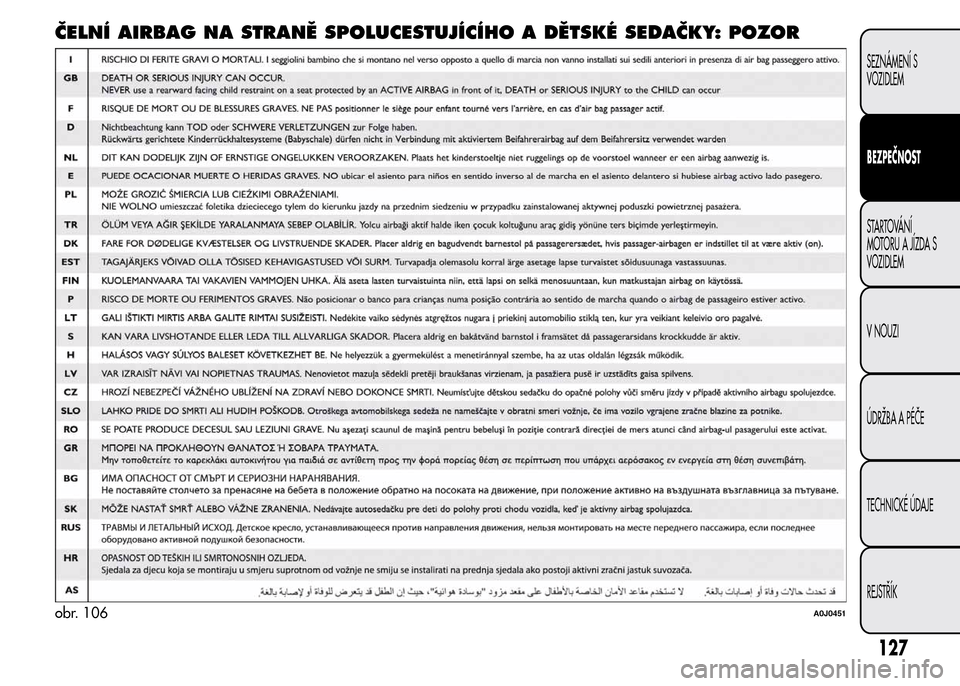

ČELNÍ AIRBAG NA STRANĚ SPOLUCESTUJÍCÍHO A DĚTSKÉ SEDAČKY: POZOR
obr. 106A0J0451
127
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

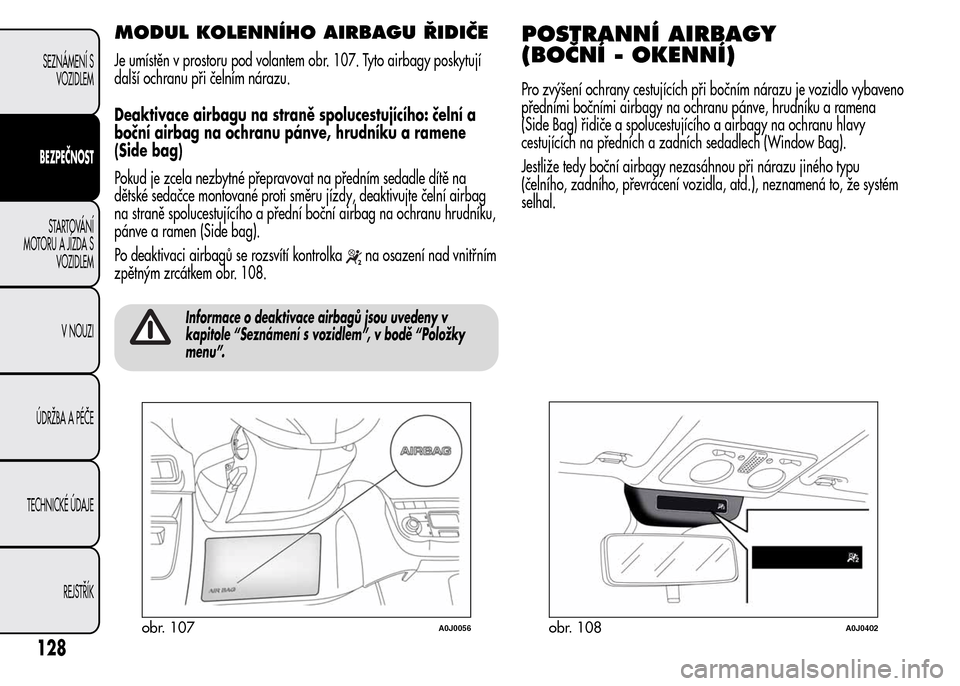

MODUL KOLENNÍHO AIRBAGU ŘIDIČE
Je umístěn v prostoru pod volantem obr. 107. Tyto airbagy poskytují
další ochranu při čelním nárazu.
Deaktivace airbagu na straně spolucestujícího: čelní a
boční airbag na ochranu pánve, hrudníku a ramene
(Side bag)
Pokud je zcela nezbytné přepravovat na předním sedadle dítě na
dětské sedačce montované proti směru jízdy, deaktivujte čelní airbag
na straně spolucestujícího a přední boční airbag na ochranu hrudníku,
pánve a ramen (Side bag).
Po deaktivaci airbagů se rozsvítí kontrolka
na osazení nad vnitřním
zpětným zrcátkem obr. 108.
Informace o deaktivace airbagů jsou uvedeny v
kapitole “Seznámení s vozidlem”, v bodě “Položky
menu”.
POSTRANNÍ AIRBAGY
(BOČNÍ - OKENNÍ)
Pro zvýšení ochrany cestujících při bočním nárazu je vozidlo vybaveno
předními bočními airbagy na ochranu pánve, hrudníku a ramena
(Side Bag) řidiče a spolucestujícího a airbagy na ochranu hlavy
cestujících na předních a zadních sedadlech (Window Bag).
Jestliže tedy boční airbagy nezasáhnou při nárazu jiného typu
(čelního, zadního, převrácení vozidla, atd.), neznamená to, že systém
selhal.
obr. 107A0J0056obr. 108A0J0402
128
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

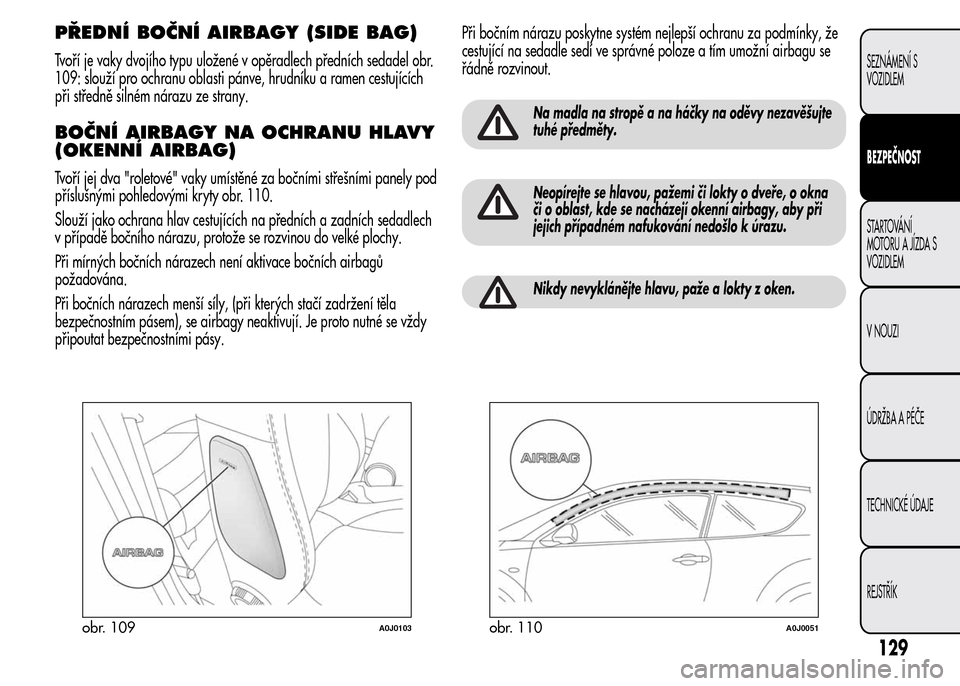

PŘEDNÍ BOČNÍ AIRBAGY (SIDE BAG)
Tvoří je vaky dvojího typu uložené v opěradlech předních sedadel obr.
109: slouží pro ochranu oblasti pánve, hrudníku a ramen cestujících
při středně silném nárazu ze strany.
BOČNÍ AIRBAGY NA OCHRANU HLAVY
(OKENNÍ AIRBAG)
Tvoří jej dva "roletové" vaky umístěné za bočními střešními panely pod
příslušnými pohledovými kryty obr. 110.
Slouží jako ochrana hlav cestujících na předních a zadních sedadlech
v případě bočního nárazu, protože se rozvinou do velké plochy.
Při mírných bočních nárazech není aktivace bočních airbagů
požadována.
Při bočních nárazech menší síly, (při kterých stačí zadržení těla
bezpečnostním pásem), se airbagy neaktivují. Je proto nutné se vždy
připoutat bezpečnostními pásy.Při bočním nárazu poskytne systém nejlepší ochranu za podmínky, že
cestující na sedadle sedí ve správné poloze a tím umožní airbagu se
řádně rozvinout.
Na madla na stropě a na háčky na oděvy nezavěšujte
tuhé předměty.
Neopírejte se hlavou, pažemi či lokty o dveře, o okna
či o oblast, kde se nacházejí okenní airbagy, aby při
jejich případném nafukování nedošlo k úrazu.
Nikdy nevyklánějte hlavu, paže a lokty z oken.
obr. 109A0J0103obr. 110A0J0051
129
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

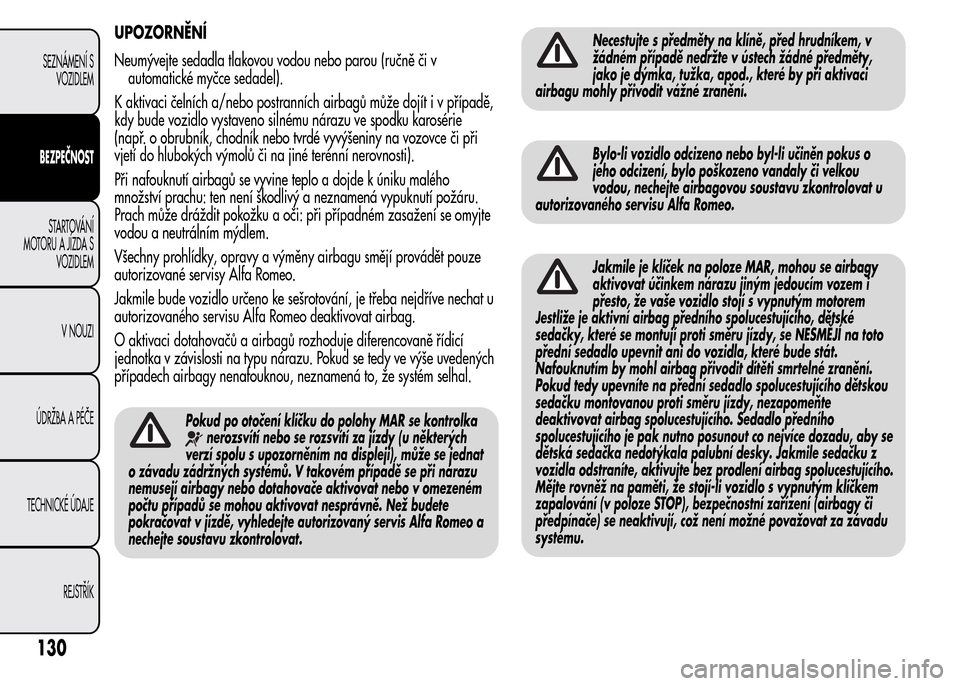

UPOZORNĚNÍ
Neumývejte sedadla tlakovou vodou nebo parou (ručně či v
automatické myčce sedadel).
K aktivaci čelních a/nebo postranních airbagů může dojít i v případě,
kdy bude vozidlo vystaveno silnému nárazu ve spodku karosérie
(např. o obrubník, chodník nebo tvrdé vyvýšeniny na vozovce či při
vjetí do hlubokých výmolů či na jiné terénní nerovnosti).
Při nafouknutí airbagů se vyvine teplo a dojde k úniku malého
množství prachu: ten není škodlivý a neznamená vypuknutí požáru.
Prach může dráždit pokožku a oči: při případném zasažení se omyjte
vodou a neutrálním mýdlem.
Všechny prohlídky, opravy a výměny airbagu smějí provádět pouze
autorizované servisy Alfa Romeo.
Jakmile bude vozidlo určeno ke sešrotování, je třeba nejdříve nechat u
autorizovaného servisu Alfa Romeo deaktivovat airbag.
O aktivaci dotahovačů a airbagů rozhoduje diferencovaně řídicí
jednotka v závislosti na typu nárazu. Pokud se tedy ve výše uvedených
případech airbagy nenafouknou, neznamená to, že systém selhal.
Pokud po otočení klíčku do polohy MAR se kontrolka
nerozsvítí nebo se rozsvítí za jízdy (u některých
verzí spolu s upozorněním na displeji), může se jednat
o závadu zádržných systémů. V takovém případě se při nárazu
nemusejí airbagy nebo dotahovače aktivovat nebo v omezeném
počtu případů se mohou aktivovat nesprávně. Než budete
pokračovat v jízdě, vyhledejte autorizovaný servis Alfa Romeo a
nechejte soustavu zkontrolovat.
Necestujte s předměty na klíně, před hrudníkem, v
žádném případě nedržte v ústech žádné předměty,
jako je dýmka, tužka, apod., které by při aktivaci
airbagu mohly přivodit vážné zranění.
Bylo-li vozidlo odcizeno nebo byl-li učiněn pokus o
jeho odcizení, bylo poškozeno vandaly či velkou
vodou, nechejte airbagovou soustavu zkontrolovat u
autorizovaného servisu Alfa Romeo.
Jakmile je klíček na poloze MAR, mohou se airbagy
aktivovat účinkem nárazu jiným jedoucím vozem i
přesto, že vaše vozidlo stojí s vypnutým motorem
Jestliže je aktivní airbag předního spolucestujícího, dětské
sedačky, které se montují proti směru jízdy, se NESMĚJÍ na toto
přední sedadlo upevnit ani do vozidla, které bude stát.
Nafouknutím by mohl airbag přivodit dítěti smrtelné zranění.
Pokud tedy upevníte na přední sedadlo spolucestujícího dětskou
sedačku montovanou proti směru jízdy, nezapomeňte
deaktivovat airbag spolucestujícího. Sedadlo předního
spolucestujícího je pak nutno posunout co nejvíce dozadu, aby se
dětská sedačka nedotýkala palubní desky. Jakmile sedačku z
vozidla odstraníte, aktivujte bez prodlení airbag spolucestujícího.
Mějte rovněž na paměti, že stojí-li vozidlo s vypnutým klíčkem
zapalování (v poloze STOP), bezpečnostní zařízení (airbagy či
předpínače) se neaktivují, což není možné považovat za závadu
systému.
130
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

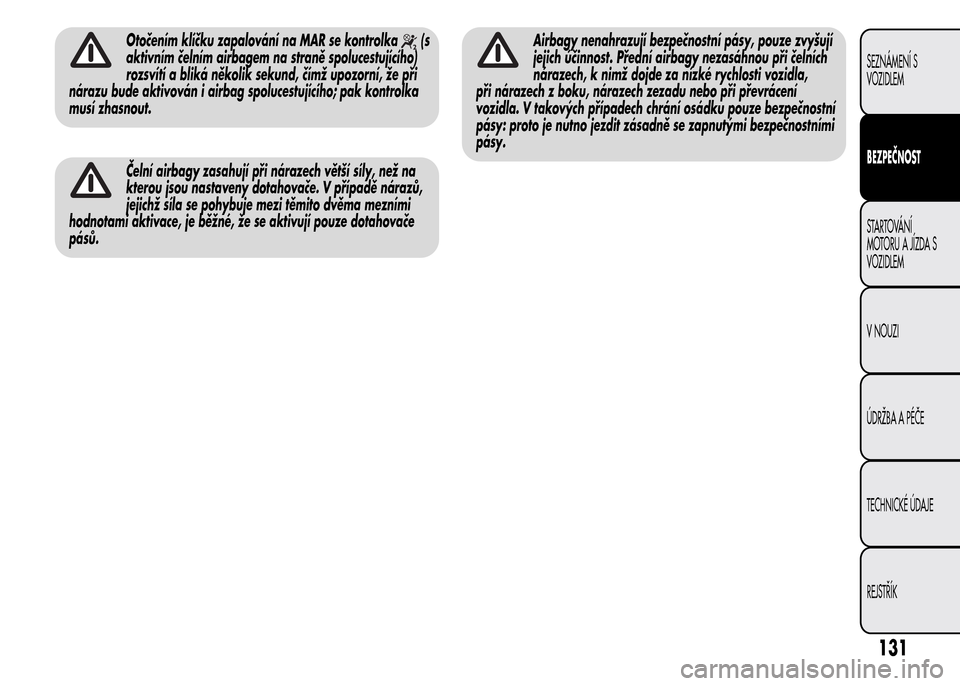

Otočením klíčku zapalování na MAR se kontrolka(s
aktivním čelním airbagem na straně spolucestujícího)
rozsvítí a bliká několik sekund, čímž upozorní, že při
nárazu bude aktivován i airbag spolucestujícího; pak kontrolka
musí zhasnout.
Čelní airbagy zasahují při nárazech větší síly, než na
kterou jsou nastaveny dotahovače. V případě nárazů,
jejichž síla se pohybuje mezi těmito dvěma mezními
hodnotami aktivace, je běžné, že se aktivují pouze dotahovače
pásů.
Airbagy nenahrazují bezpečnostní pásy, pouze zvyšují
jejich účinnost. Přední airbagy nezasáhnou při čelních
nárazech, k nimž dojde za nízké rychlosti vozidla,
při nárazech z boku, nárazech zezadu nebo při převrácení
vozidla. V takových případech chrání osádku pouze bezpečnostní
pásy: proto je nutno jezdit zásadně se zapnutými bezpečnostními
pásy.
131
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

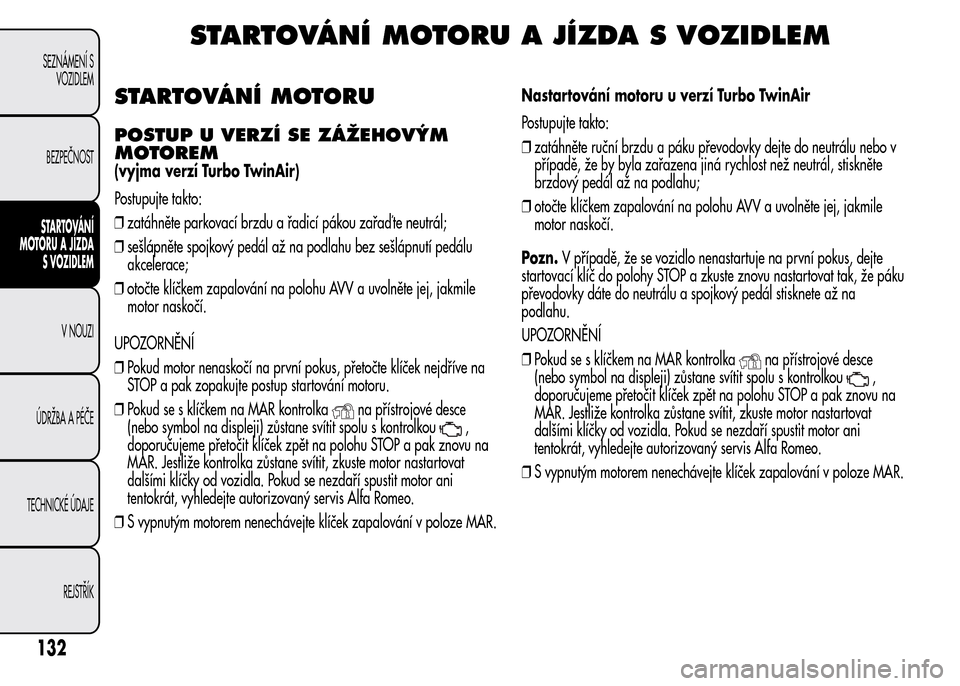

STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
STARTOVÁNÍ MOTORU
POSTUP U VERZÍ SE ZÁŽEHOVÝM
MOTOREM
(vyjma verzí Turbo TwinAir)
Postupujte takto:
❒zatáhněte parkovací brzdu a řadicí pákou zařaď te neutrál;
❒sešlápněte spojkový pedál až na podlahu bez sešlápnutí pedálu
akcelerace;
❒otočte klíčkem zapalování na polohu AVV a uvolněte jej, jakmile
motor naskočí.
UPOZORNĚNÍ
❒Pokud motor nenaskočí na první pokus, přetočte klíček nejdříve na
STOP a pak zopakujte postup startování motoru.
❒Pokud se s klíčkem na MAR kontrolka
na přístrojové desce
(nebo symbol na displeji) zůstane svítit spolu s kontrolkou
,
doporučujeme přetočit klíček zpět na polohu STOP a pak znovu na
MAR. Jestliže kontrolka zůstane svítit, zkuste motor nastartovat
dalšími klíčky od vozidla. Pokud se nezdaří spustit motor ani
tentokrát, vyhledejte autorizovaný servis Alfa Romeo.
❒S vypnutým motorem nenechávejte klíček zapalování v poloze MAR.Nastartování motoru u verzí Turbo TwinAir
Postupujte takto:
❒zatáhněte ruční brzdu a páku převodovky dejte do neutrálu nebo v
případě, že by byla zařazena jiná rychlost než neutrál, stiskněte
brzdový pedál až na podlahu;
❒otočte klíčkem zapalování na polohu AVV a uvolněte jej, jakmile
motor naskočí.
Pozn.V případě, že se vozidlo nenastartuje na první pokus, dejte
startovací klíč do polohy STOP a zkuste znovu nastartovat tak, že páku
převodovky dáte do neutrálu a spojkový pedál stisknete až na
podlahu.
UPOZORNĚNÍ
❒Pokud se s klíčkem na MAR kontrolka
na přístrojové desce
(nebo symbol na displeji) zůstane svítit spolu s kontrolkou
,
doporučujeme přetočit klíček zpět na polohu STOP a pak znovu na
MAR. Jestliže kontrolka zůstane svítit, zkuste motor nastartovat
dalšími klíčky od vozidla. Pokud se nezdaří spustit motor ani
tentokrát, vyhledejte autorizovaný servis Alfa Romeo.
❒S vypnutým motorem nenechávejte klíček zapalování v poloze MAR.
132
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

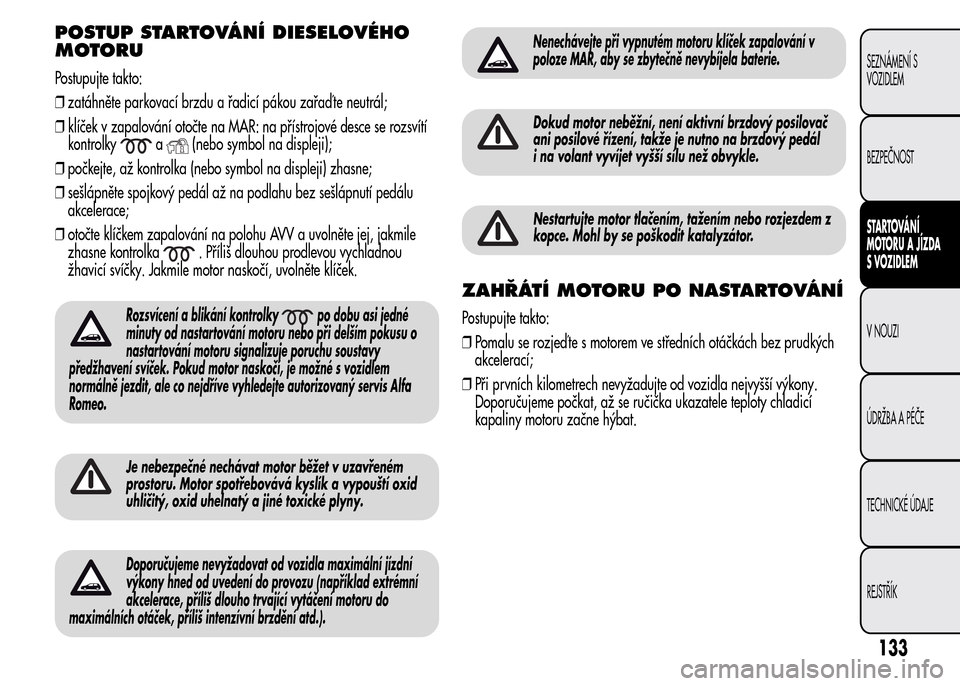

POSTUP STARTOVÁNÍ DIESELOVÉHO
MOTORU
Postupujte takto:
❒zatáhněte parkovací brzdu a řadicí pákou zařaď te neutrál;
❒klíček v zapalování otočte na MAR: na přístrojové desce se rozsvítí
kontrolky
a(nebo symbol na displeji);
❒počkejte, až kontrolka (nebo symbol na displeji) zhasne;
❒sešlápněte spojkový pedál až na podlahu bez sešlápnutí pedálu
akcelerace;
❒otočte klíčkem zapalování na polohu AVV a uvolněte jej, jakmile
zhasne kontrolka
. Příliš dlouhou prodlevou vychladnou
žhavicí svíčky. Jakmile motor naskočí, uvolněte klíček.
Rozsvícení a blikání kontrolkypo dobu asi jedné
minuty od nastartování motoru nebo při delším pokusu o
nastartování motoru signalizuje poruchu soustavy
předžhavení svíček. Pokud motor naskočí, je možné s vozidlem
normálně jezdit, ale co nejdříve vyhledejte autorizovaný servis Alfa
Romeo.
Je nebezpečné nechávat motor běžet v uzavřeném
prostoru. Motor spotřebovává kyslík a vypouští oxid
uhličitý, oxid uhelnatý a jiné toxické plyny.
Doporučujeme nevyžadovat od vozidla maximální jízdní
výkony hned od uvedení do provozu (například extrémní
akcelerace, příliš dlouho trvající vytáčení motoru do
maximálních otáček, příliš intenzívní brzdění atd.).
Nenechávejte při vypnutém motoru klíček zapalování v
poloze MAR, aby se zbytečně nevybíjela baterie.
Dokud motor neběžní, není aktivní brzdový posilovač
ani posilové řízení, takže je nutno na brzdový pedál
i na volant vyvíjet vyšší sílu než obvykle.
Nestartujte motor tlačením, tažením nebo rozjezdem z
kopce. Mohl by se poškodit katalyzátor.
ZAHŘÁTÍ MOTORU PO NASTARTOVÁNÍ
Postupujte takto:
❒Pomalu se rozjeď te s motorem ve středních otáčkách bez prudkých
akcelerací;
❒Při prvních kilometrech nevyžadujte od vozidla nejvyšší výkony.
Doporučujeme počkat, až se ručička ukazatele teploty chladicí
kapaliny motoru začne hýbat.
133
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

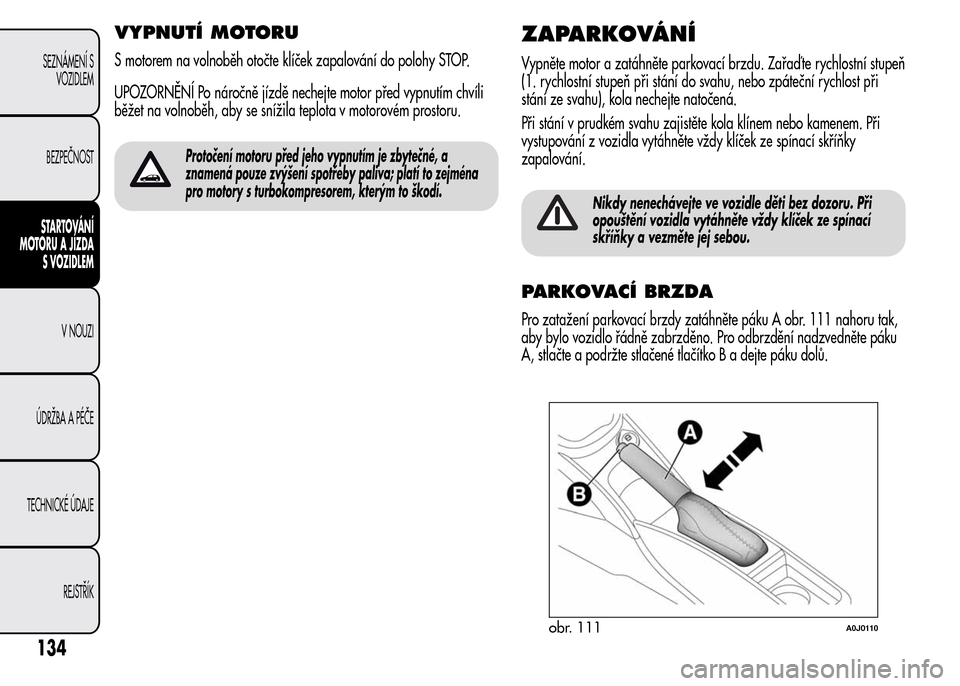

VYPNUTÍ MOTORU
S motorem na volnoběh otočte klíček zapalování do polohy STOP.
UPOZORNĚNÍ Po náročně jízdě nechejte motor před vypnutím chvíli
běžet na volnoběh, aby se snížila teplota v motorovém prostoru.
Protočení motoru před jeho vypnutím je zbytečné, a
znamená pouze zvýšení spotřeby paliva; platí to zejména
pro motory s turbokompresorem, kterým to škodí.
ZAPARKOVÁNÍ
Vypněte motor a zatáhněte parkovací brzdu. Zařaď te rychlostní stupeň
(1. rychlostní stupeň při stání do svahu, nebo zpáteční rychlost při
stání ze svahu), kola nechejte natočená.
Při stání v prudkém svahu zajistěte kola klínem nebo kamenem. Při
vystupování z vozidla vytáhněte vždy klíček ze spínací skříňky
zapalování.
Nikdy nenechávejte ve vozidle děti bez dozoru. Při
opouštění vozidla vytáhněte vždy klíček ze spínací
skříňky a vezměte jej sebou.
PARKOVACÍ BRZDA
Pro zatažení parkovací brzdy zatáhněte páku A obr. 111 nahoru tak,
aby bylo vozidlo řádně zabrzděno. Pro odbrzdění nadzvedněte páku
A, stlačte a podržte stlačené tlačítko B a dejte páku dolů.
obr. 111A0J0110
134
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

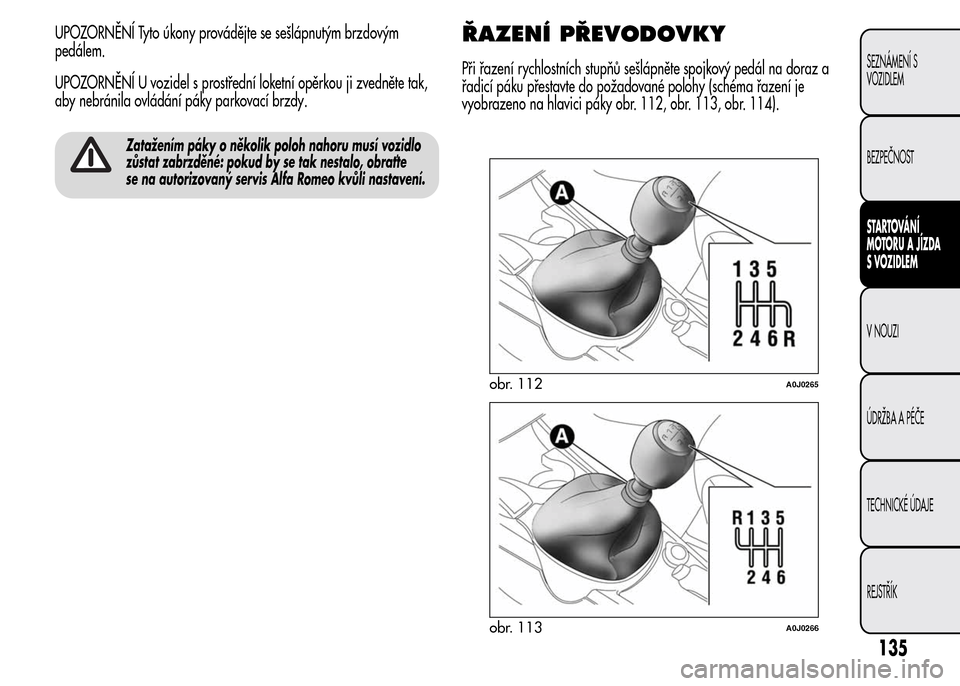

UPOZORNĚNÍ Tyto úkony provádějte se sešlápnutým brzdovým
pedálem.
UPOZORNĚNÍ U vozidel s prostřední loketní opěrkou ji zvedněte tak,
aby nebránila ovládání páky parkovací brzdy.
Zatažením páky o několik poloh nahoru musí vozidlo
zůstat zabrzděné: pokud by se tak nestalo, obraťte
se na autorizovaný servis Alfa Romeo kvůli nastavení.
ŘAZENÍ PŘEVODOVKY
Při řazení rychlostních stupňů sešlápněte spojkový pedál na doraz a
řadicí páku přestavte do požadované polohy (schéma řazení je
vyobrazeno na hlavici páky obr. 112, obr. 113, obr. 114).
obr. 112A0J0265
obr. 113A0J0266
135
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

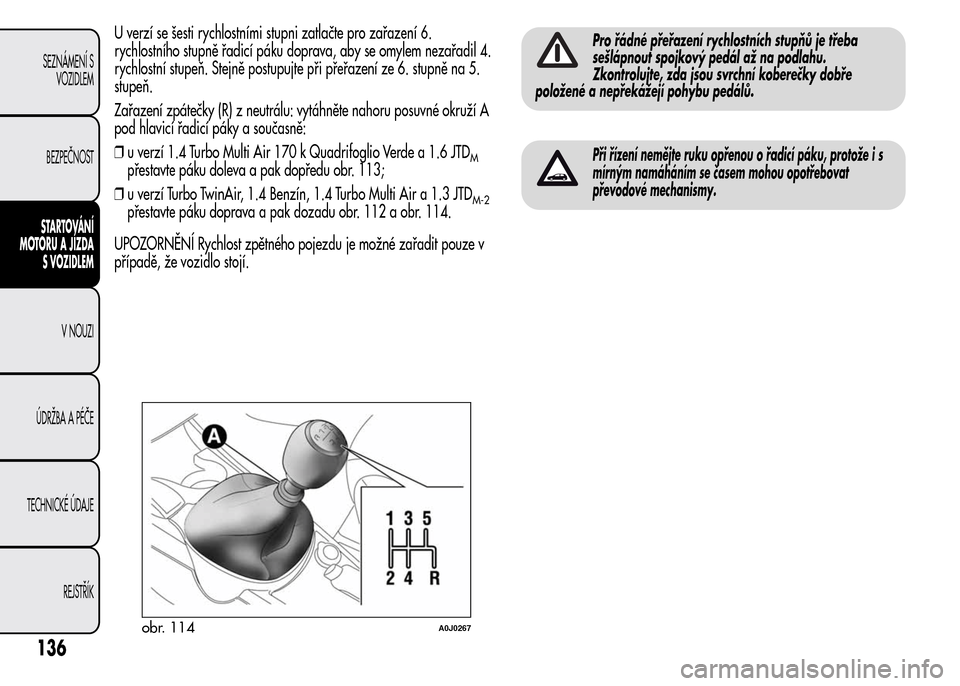

U verzí se šesti rychlostními stupni zatlačte pro zařazení 6.
rychlostního stupně řadicí páku doprava, aby se omylem nezařadil 4.
rychlostní stupeň. Stejně postupujte při přeřazení ze 6. stupně na 5.
stupeň.
Zařazení zpátečky (R) z neutrálu: vytáhněte nahoru posuvné okruží A
pod hlavicí řadicí páky a současně:
❒u verzí 1.4 Turbo Multi Air 170 k Quadrifoglio Verde a 1.6 JTD
Mpřestavte páku doleva a pak dopředu obr. 113;
❒u verzí Turbo TwinAir, 1.4 Benzín, 1.4 Turbo Multi Air a 1.3 JTD
M-2přestavte páku doprava a pak dozadu obr. 112 a obr. 114.
UPOZORNĚNÍ Rychlost zpětného pojezdu je možné zařadit pouze v
případě, že vozidlo stojí.
Pro řádné přeřazení rychlostních stupňů je třeba
sešlápnout spojkový pedál až na podlahu.
Zkontrolujte, zda jsou svrchní koberečky dobře
položené a nepřekážejí pohybu pedálů.
Při řízení nemějte ruku opřenou o řadicí páku, protože i s
mírným namáháním se časem mohou opotřebovat
převodové mechanismy.
obr. 114A0J0267
136
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
