Alfa Romeo MiTo 2015 Návod k obsluze (in Czech)

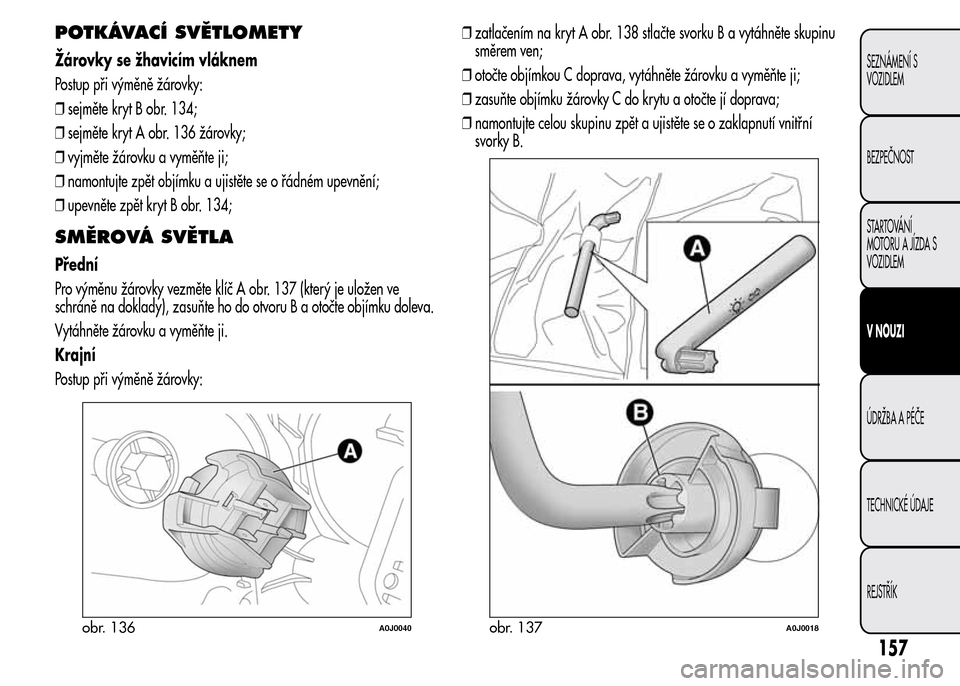

POTKÁVACÍ SVĚTLOMETY
Žárovky se žhavicím vláknem
Postup při výměně žárovky:
❒sejměte kryt B obr. 134;
❒sejměte kryt A obr. 136 žárovky;
❒vyjměte žárovku a vyměňte ji;
❒namontujte zpět objímku a ujistěte se o řádném upevnění;
❒upevněte zpět kryt B obr. 134;
SMĚROVÁ SVĚTLA
Přední
Pro výměnu žárovky vezměte klíč A obr. 137 (který je uložen ve
schráně na doklady), zasuňte ho do otvoru B a otočte objímku doleva.
Vytáhněte žárovku a vyměňte ji.
Krajní
Postup při výměně žárovky:❒zatlačením na kryt A obr. 138 stlačte svorku B a vytáhněte skupinu
směrem ven;
❒otočte objímkou C doprava, vytáhněte žárovku a vyměňte ji;
❒zasuňte objímku žárovky C do krytu a otočte jí doprava;
❒namontujte celou skupinu zpět a ujistěte se o zaklapnutí vnitřní
svorky B.
obr. 136A0J0040obr. 137A0J0018
157
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

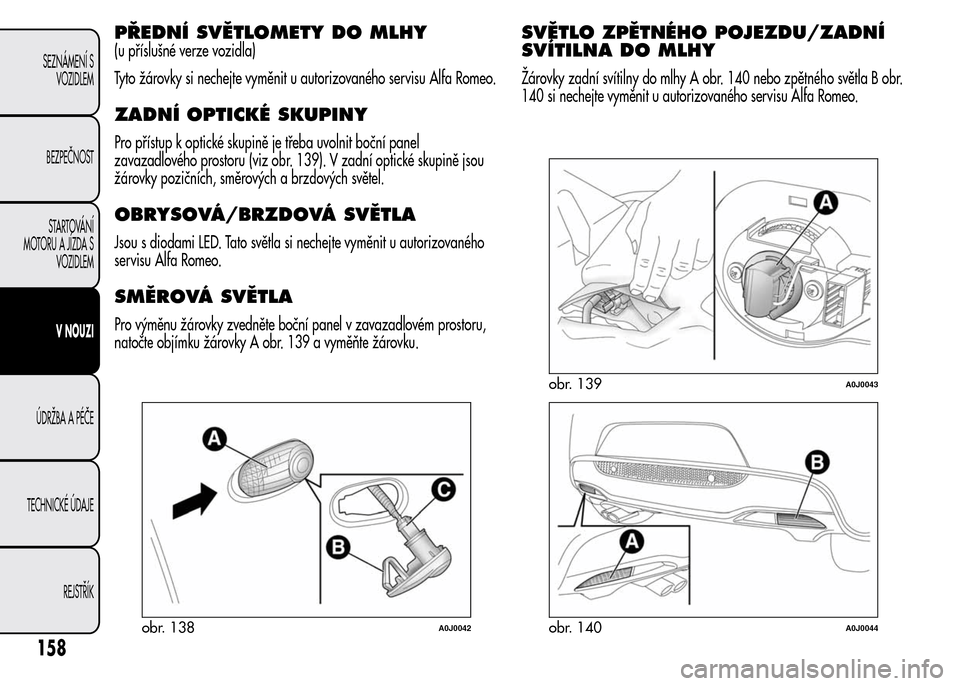

PŘEDNÍ SVĚTLOMETY DO MLHY
(u příslušné verze vozidla)
Tyto žárovky si nechejte vyměnit u autorizovaného servisu Alfa Romeo.
ZADNÍ OPTICKÉ SKUPINY
Pro přístup k optické skupině je třeba uvolnit boční panel
zavazadlového prostoru (viz obr. 139). V zadní optické skupině jsou
žárovky pozičních, směrových a brzdových světel.
OBRYSOVÁ/BRZDOVÁ SVĚTLA
Jsou s diodami LED. Tato světla si nechejte vyměnit u autorizovaného
servisu Alfa Romeo.
SMĚROVÁ SVĚTLA
Pro výměnu žárovky zvedněte boční panel v zavazadlovém prostoru,
natočte objímku žárovky A obr. 139 a vyměňte žárovku.
SVĚTLO ZPĚTNÉHO POJEZDU/ZADNÍ
SVÍTILNA DO MLHY
Žárovky zadní svítilny do mlhy A obr. 140 nebo zpětného světla B obr.
140 si nechejte vyměnit u autorizovaného servisu Alfa Romeo.
obr. 138A0J0042
obr. 139A0J0043
obr. 140A0J0044
158
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

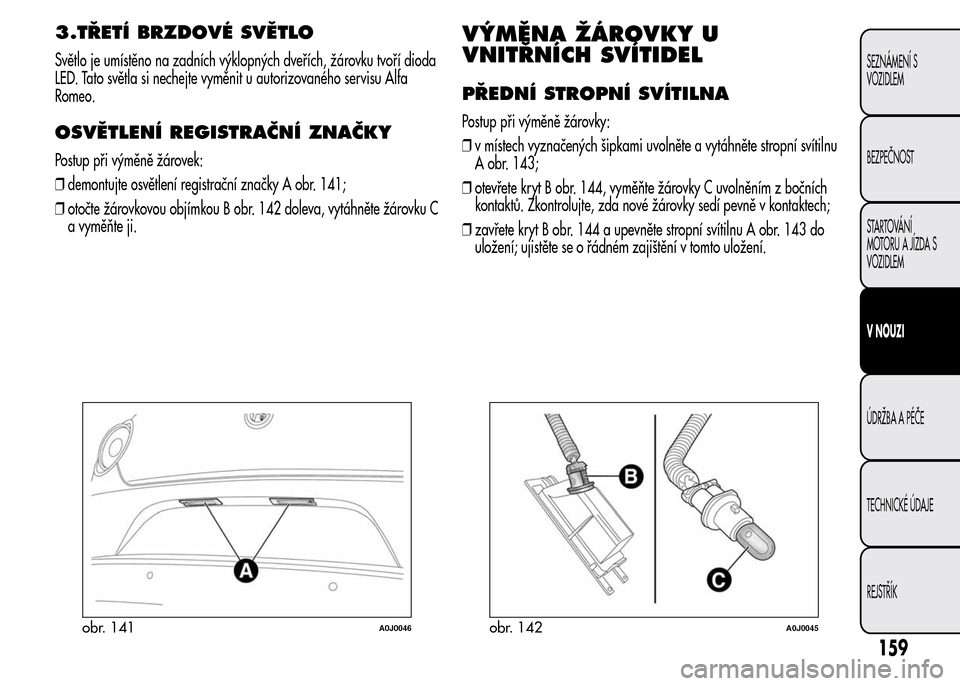

3.TŘETÍ BRZDOVÉ SVĚTLO
Světlo je umístěno na zadních výklopných dveřích, žárovku tvoří dioda
LED. Tato světla si nechejte vyměnit u autorizovaného servisu Alfa
Romeo.
OSVĚTLENÍ REGISTRAČNÍ ZNAČKY
Postup při výměně žárovek:
❒demontujte osvětlení registrační značky A obr. 141;
❒otočte žárovkovou objímkou B obr. 142 doleva, vytáhněte žárovku C
a vyměňte ji.
VÝMĚNA ŽÁROVKY U
VNITŘNÍCH SVÍTIDEL
PŘEDNÍ STROPNÍ SVÍTILNA
Postup při výměně žárovky:
❒v místech vyznačených šipkami uvolněte a vytáhněte stropní svítilnu
A obr. 143;
❒otevřete kryt B obr. 144, vyměňte žárovky C uvolněním z bočních
kontaktů. Zkontrolujte, zda nové žárovky sedí pevně v kontaktech;
❒zavřete kryt B obr. 144 a upevněte stropní svítilnu A obr. 143 do
uložení; ujistěte se o řádném zajištění v tomto uložení.
obr. 141A0J0046obr. 142A0J0045
159
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

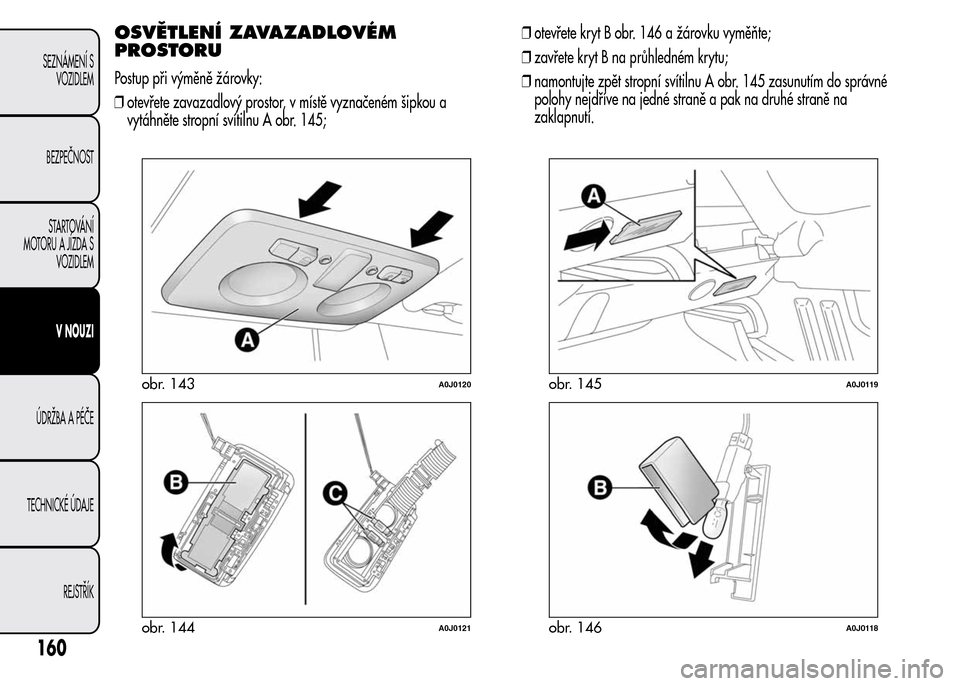

OSVĚTLENÍ ZAVAZADLOVÉM
PROSTORU
Postup při výměně žárovky:
❒otevřete zavazadlový prostor, v místě vyznačeném šipkou a
vytáhněte stropní svítilnu A obr. 145;❒otevřete kryt B obr. 146 a žárovku vyměňte;
❒zavřete kryt B na průhledném krytu;
❒namontujte zpět stropní svítilnu A obr. 145 zasunutím do správné
polohy nejdříve na jedné straně a pak na druhé straně na
zaklapnutí.
obr. 143A0J0120
obr. 144A0J0121
obr. 145A0J0119
obr. 146A0J0118
160
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

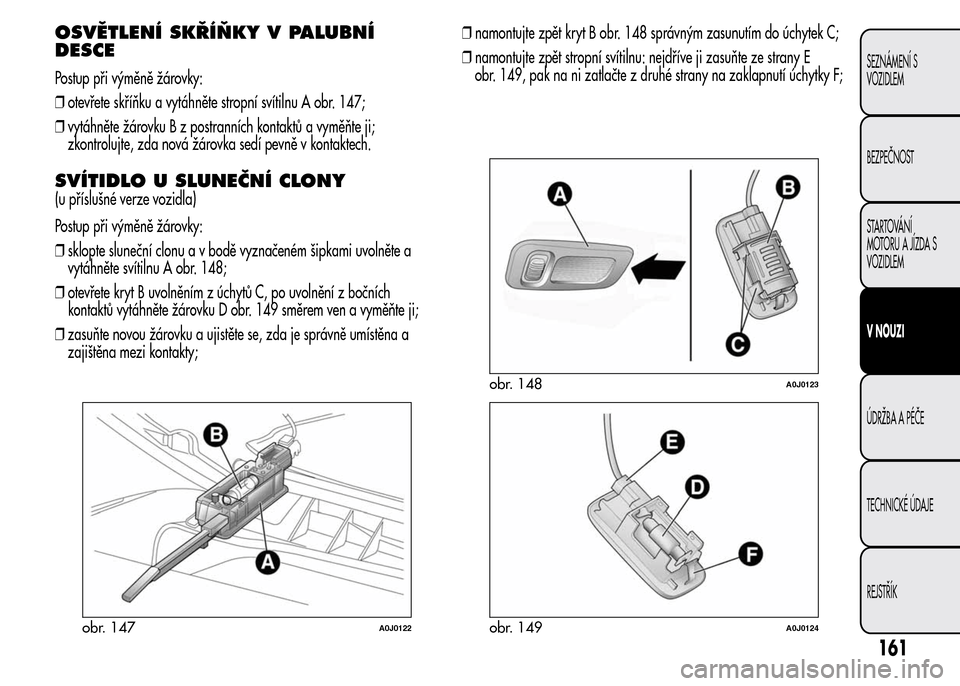

OSVĚTLENÍ SKŘÍŇKY V PALUBNÍ
DESCE
Postup při výměně žárovky:
❒otevřete skříňku a vytáhněte stropní svítilnu A obr. 147;
❒vytáhněte žárovku B z postranních kontaktů a vyměňte ji;
zkontrolujte, zda nová žárovka sedí pevně v kontaktech.
SVÍTIDLO U SLUNEČNÍ CLONY
(u příslušné verze vozidla)
Postup při výměně žárovky:
❒sklopte sluneční clonu a v bodě vyznačeném šipkami uvolněte a
vytáhněte svítilnu A obr. 148;
❒otevřete kryt B uvolněním z úchytů C, po uvolnění z bočních
kontaktů vytáhněte žárovku D obr. 149 směrem ven a vyměňte ji;
❒zasuňte novou žárovku a ujistěte se, zda je správně umístěna a
zajištěna mezi kontakty;❒namontujte zpět kryt B obr. 148 správným zasunutím do úchytek C;
❒namontujte zpět stropní svítilnu: nejdříve ji zasuňte ze strany E
obr. 149, pak na ni zatlačte z druhé strany na zaklapnutí úchytky F;
obr. 147A0J0122
obr. 148A0J0123
obr. 149A0J0124
161
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

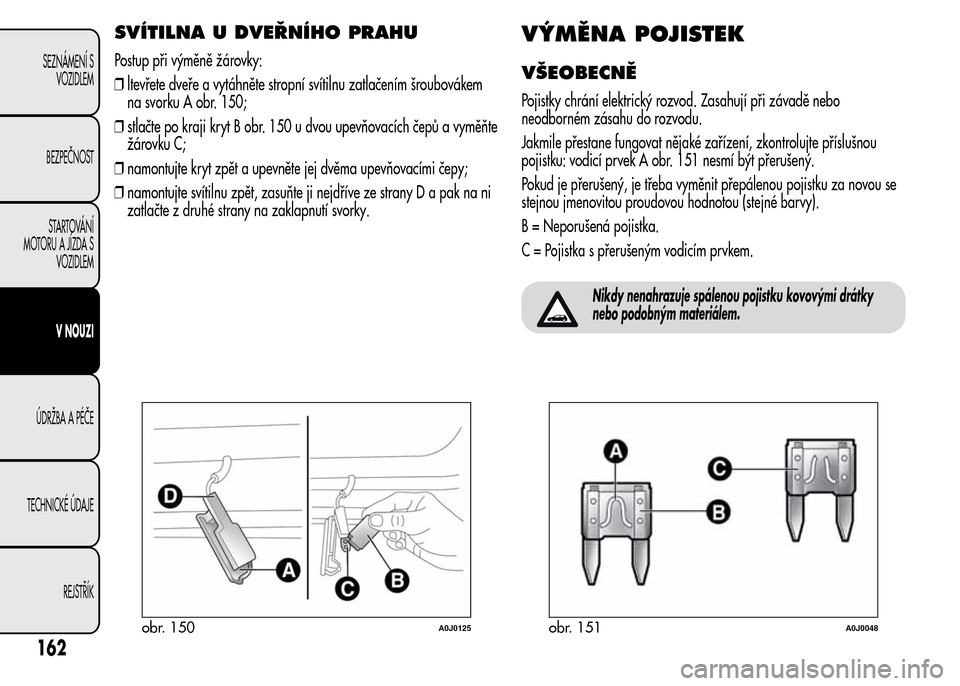

SVÍTILNA U DVEŘNÍHO PRAHU
Postup při výměně žárovky:
❒ltevřete dveře a vytáhněte stropní svítilnu zatlačením šroubovákem
na svorku A obr. 150;
❒stlačte po kraji kryt B obr. 150 u dvou upevňovacích čepů a vyměňte
žárovku C;
❒namontujte kryt zpět a upevněte jej dvěma upevňovacími čepy;
❒namontujte svítilnu zpět, zasuňte ji nejdříve ze strany D a pak na ni
zatlačte z druhé strany na zaklapnutí svorky.
VÝMĚNA POJISTEK
VŠEOBECNĚ
Pojistky chrání elektrický rozvod. Zasahují při závadě nebo
neodborném zásahu do rozvodu.
Jakmile přestane fungovat nějaké zařízení, zkontrolujte příslušnou
pojistku: vodicí prvek A obr. 151 nesmí být přerušený.
Pokud je přerušený, je třeba vyměnit přepálenou pojistku za novou se
stejnou jmenovitou proudovou hodnotou (stejné barvy).
B = Neporušená pojistka.
C = Pojistka s přerušeným vodicím prvkem.
Nikdy nenahrazuje spálenou pojistku kovovými drátky
nebo podobným materiálem.
obr. 150A0J0125obr. 151A0J0048
162
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

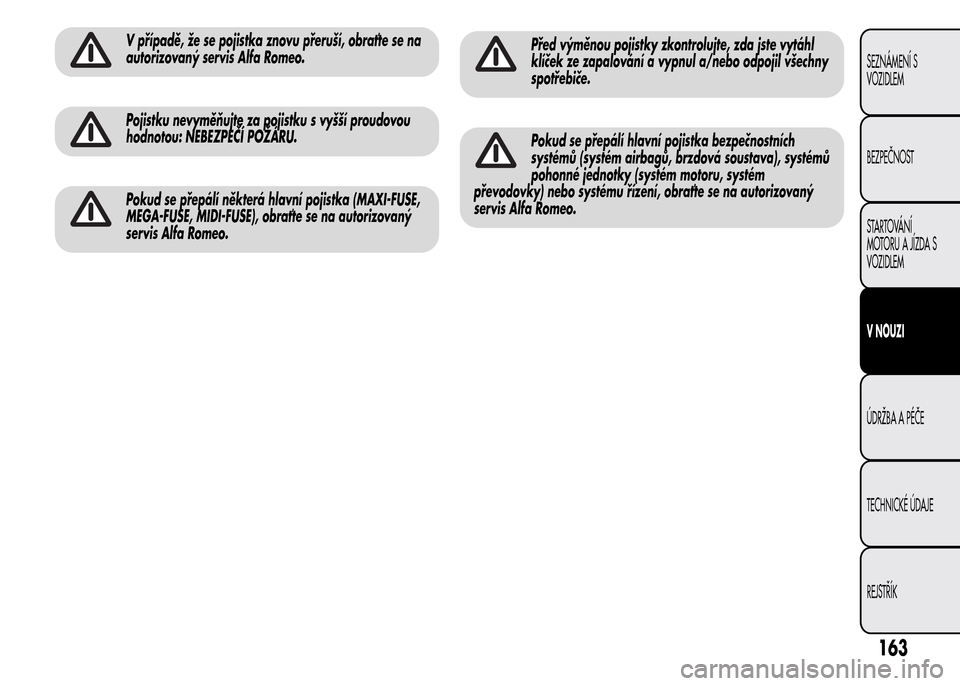

V případě, že se pojistka znovu přeruší, obraťte se na
autorizovaný servis Alfa Romeo.
Pojistku nevyměňujte za pojistku s vyšší proudovou
hodnotou: NEBEZPEČÍ POŽÁRU.
Pokud se přepálí některá hlavní pojistka (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE), obraťte se na autorizovaný
servis Alfa Romeo.
Před výměnou pojistky zkontrolujte, zda jste vytáhl
klíček ze zapalování a vypnul a/nebo odpojil všechny
spotřebiče.
Pokud se přepálí hlavní pojistka bezpečnostních
systémů (systém airbagů, brzdová soustava), systémů
pohonné jednotky (systém motoru, systém
převodovky) nebo systému řízení, obraťte se na autorizovaný
servis Alfa Romeo.
163
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

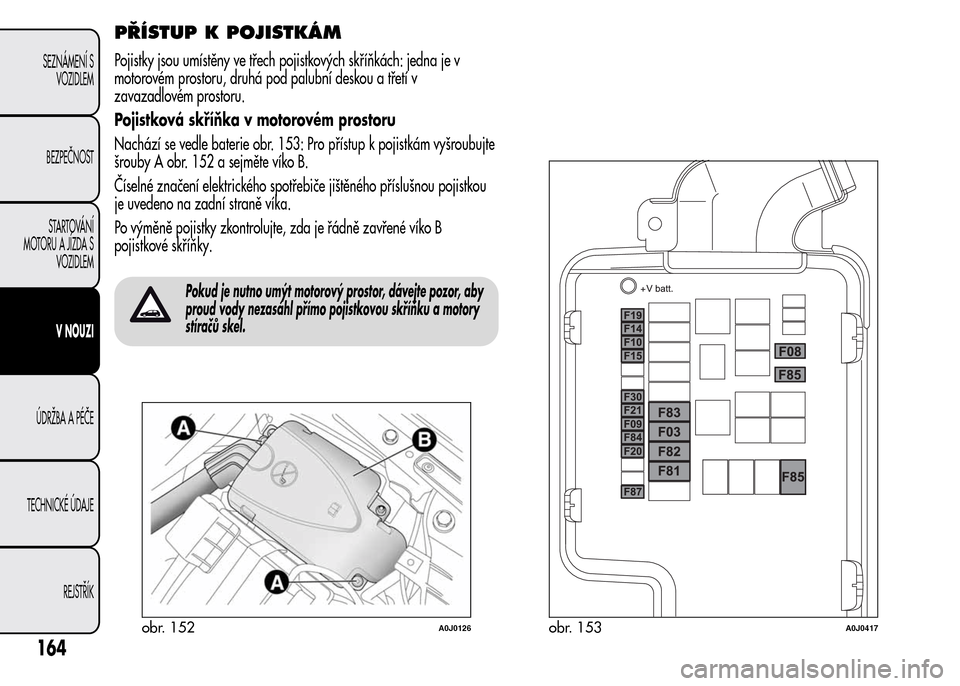

PŘÍSTUP K POJISTKÁM
Pojistky jsou umístěny ve třech pojistkových skříňkách: jedna je v
motorovém prostoru, druhá pod palubní deskou a třetí v
zavazadlovém prostoru.
Pojistková skříňka v motorovém prostoru
Nachází se vedle baterie obr. 153: Pro přístup k pojistkám vyšroubujte
šrouby A obr. 152 a sejměte víko B.
Číselné značení elektrického spotřebiče jištěného příslušnou pojistkou
je uvedeno na zadní straně víka.
Po výměně pojistky zkontrolujte, zda je řádně zavřené víko B
pojistkové skříňky.
Pokud je nutno umýt motorový prostor, dávejte pozor, aby
proud vody nezasáhl přímo pojistkovou skříňku a motory
stíračů skel.
obr. 152A0J0126obr. 153A0J0417
164
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

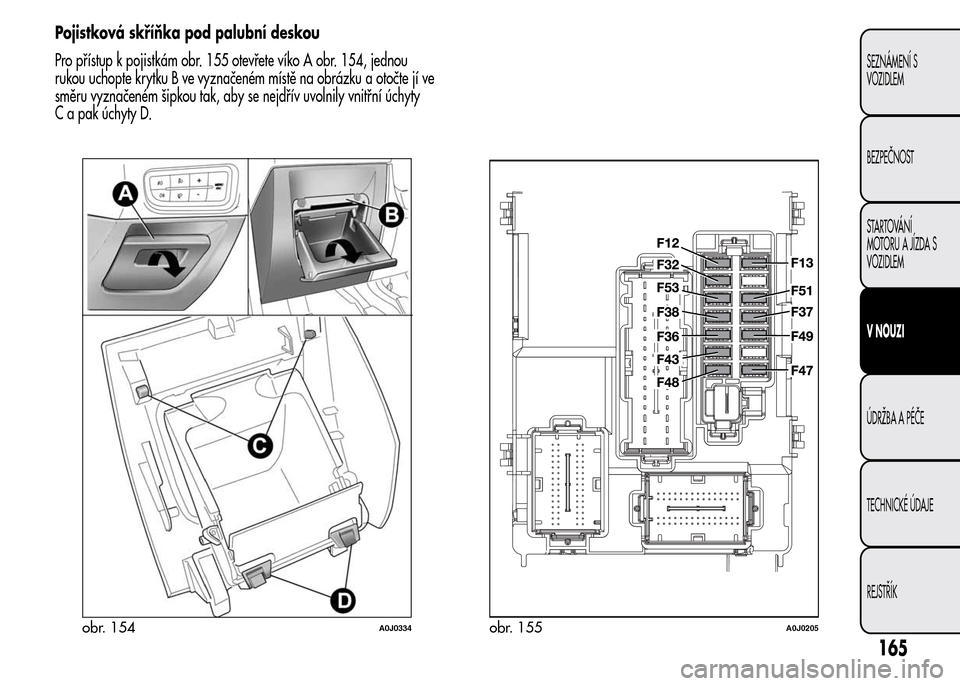

Pojistková skříňka pod palubní deskou
Pro přístup k pojistkám obr. 155 otevřete víko A obr. 154, jednou
rukou uchopte krytku B ve vyznačeném místě na obrázku a otočte jí ve
směru vyznačeném šipkou tak, aby se nejdřív uvolnily vnitřní úchyty
C a pak úchyty D.
obr. 154A0J0334obr. 155A0J0205
165
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

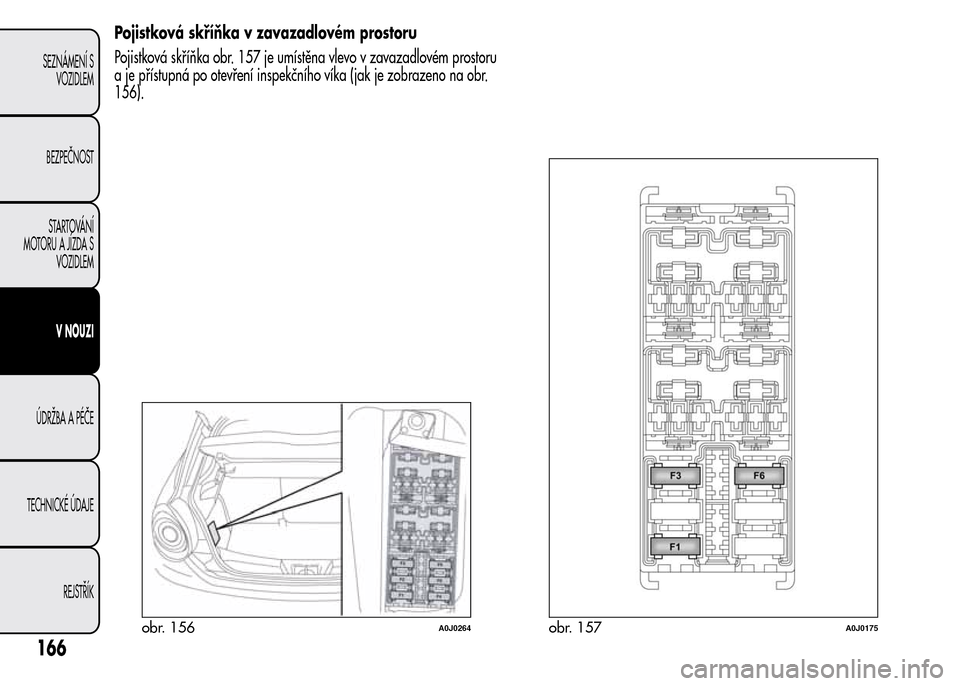

Pojistková skříňka v zavazadlovém prostoru
Pojistková skříňka obr. 157 je umístěna vlevo v zavazadlovém prostoru
a je přístupná po otevření inspekčního víka (jak je zobrazeno na obr.
156).
obr. 156A0J0264obr. 157A0J0175
