Alfa Romeo MiTo 2015 Návod k obsluze (in Czech)

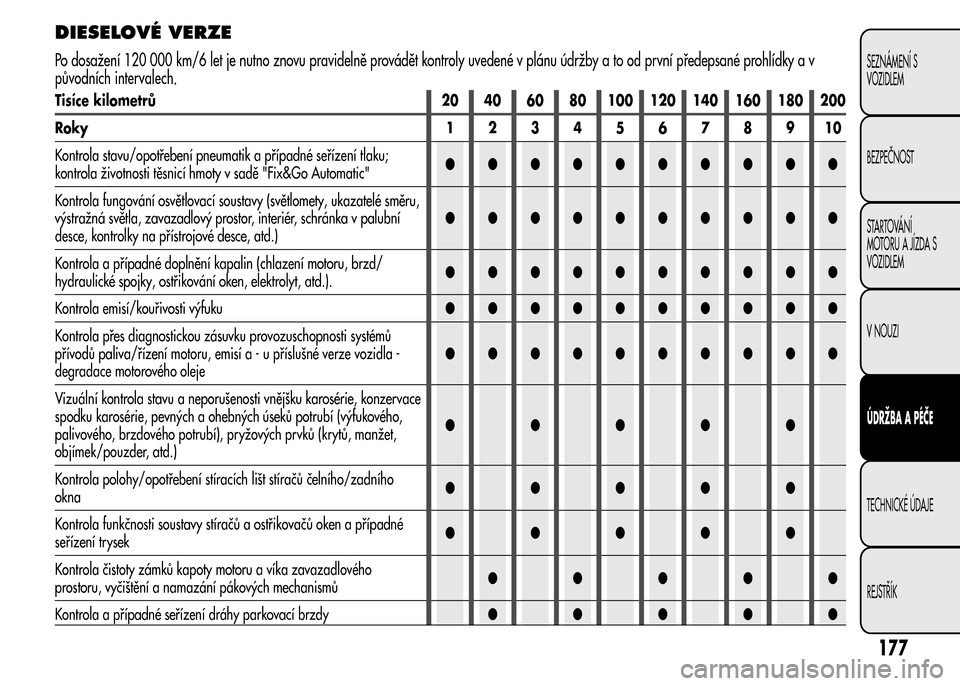

DIESELOVÉ VERZE
Po dosažení 120 000 km/6 let je nutno znovu pravidelně provádět kontroly uvedené v plánu údržby a to od první předepsané prohlídky a v
původních intervalech.
Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky 12345678910
Kontrola stavu/opotřebení pneumatik a případné seřízení tlaku;
kontrola životnosti těsnicí hmoty v sadě "Fix&Go Automatic"●●●●●●●●●●
Kontrola fungování osvětlovací soustavy (světlomety, ukazatelé směru,
výstražná světla, zavazadlový prostor, interiér, schránka v palubní
desce, kontrolky na přístrojové desce, atd.)●●●●●●●●●●
Kontrola a případné doplnění kapalin (chlazení motoru, brzd/
hydraulické spojky, ostřikování oken, elektrolyt, atd.).●●●●●●●●●●
Kontrola emisí/kouřivosti výfuku●●●●●●●●●●
Kontrola přes diagnostickou zásuvku provozuschopnosti systémů
přívodů paliva/řízení motoru, emisí a - u příslušné verze vozidla -
degradace motorového oleje●●●●●●●●●●
Vizuální kontrola stavu a neporušenosti vnějšku karosérie, konzervace
spodku karosérie, pevných a ohebných úseků potrubí (výfukového,
palivového, brzdového potrubí), pryžových prvků (krytů, manžet,
objímek/pouzder, atd.)●●●●●
Kontrola polohy/opotřebení stíracích lišt stíračů čelního/zadního
okna●●●●●
Kontrola funkčnosti soustavy stíračů a ostřikovačů oken a případné
seřízení trysek●●●●●
Kontrola čistoty zámků kapoty motoru a víka zavazadlového
prostoru, vyčištění a namazání pákových mechanismů●●●●●
Kontrola a případné seřízení dráhy parkovací brzdy●●●●●
177
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

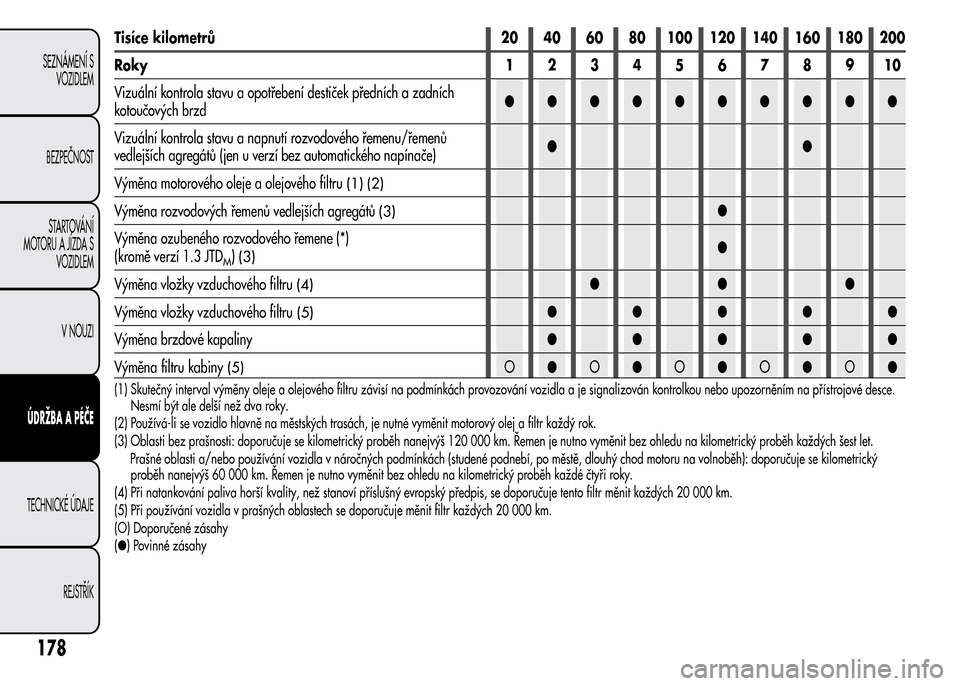

Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky 12345678910
Vizuální kontrola stavu a opotřebení destiček předních a zadních
kotoučových brzd●●●●●●●●●●
Vizuální kontrola stavu a napnutí rozvodového řemenu/řemenů
vedlejších agregátů (jen u verzí bez automatického napínače)●●
Výměna motorového oleje a olejového filtru
(1) (2)
Výměna rozvodových řemenů vedlejších agregátů(3)●
Výměna ozubeného rozvodového řemene (*)
(kromě verzí 1.3 JTD
M)(3)●
Výměna vložky vzduchového filtru
(4)●●●
Výměna vložky vzduchového filtru
(5)●●●●●
Výměna brzdové kapaliny●●●●●
Výměna filtru kabiny
(5)O●O●O●O●O●
(1) Skutečný interval výměny oleje a olejového filtru závisí na podmínkách provozování vozidla a je signalizován kontrolkou nebo upozorněním na přístrojové desce.
Nesmí být ale delší než dva roky.
(2) Používá-li se vozidlo hlavně na městských trasách, je nutné vyměnit motorový olej a filtr každý rok.
(3) Oblasti bez prašnosti: doporučuje se kilometrický proběh nanejvýš 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let.
Prašné oblasti a/nebo používání vozidla v náročných podmínkách (studené podnebí, po městě, dlouhý chod motoru na volnoběh): doporučuje se kilometrický
proběh nanejvýš 60 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každé čtyři roky.
(4) Při natankování paliva horší kvality, než stanoví příslušný evropský předpis, se doporučuje tento filtr měnit každých 20 000 km.
(5) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 20 000 km.
(O) Doporučené zásahy
(●) Povinné zásahy
178
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

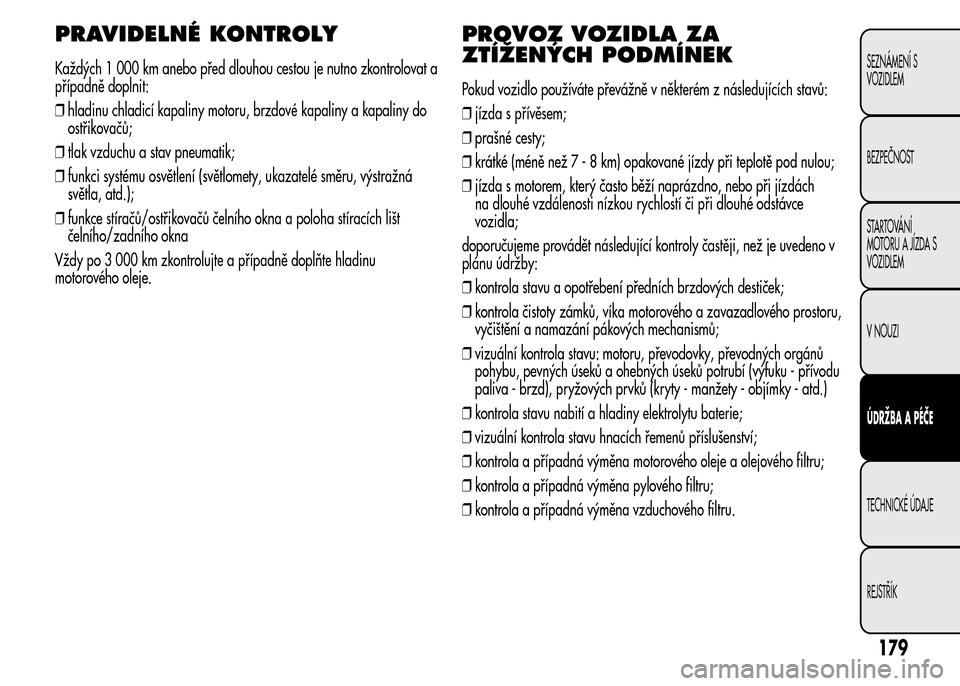

PRAVIDELNÉ KONTROLY
Každých 1 000 km anebo před dlouhou cestou je nutno zkontrolovat a
případně doplnit:
❒hladinu chladicí kapaliny motoru, brzdové kapaliny a kapaliny do
ostřikovačů;
❒tlak vzduchu a stav pneumatik;
❒funkci systému osvětlení (světlomety, ukazatelé směru, výstražná
světla, atd.);
❒funkce stíračů/ostřikovačů čelního okna a poloha stíracích lišt
čelního/zadního okna
Vždy po 3 000 km zkontrolujte a případně doplňte hladinu
motorového oleje.
PROVOZ VOZIDLA ZA
ZTÍŽENÝCH PODMÍNEK
Pokud vozidlo používáte převážně v některém z následujících stavů:
❒jízda s přívěsem;
❒prašné cesty;
❒krátké (méně než 7 - 8 km) opakované jízdy při teplotě pod nulou;
❒jízda s motorem, který často běží naprázdno, nebo při jízdách
na dlouhé vzdálenosti nízkou rychlostí či při dlouhé odstávce
vozidla;
doporučujeme provádět následující kontroly častěji, než je uvedeno v
plánu údržby:
❒kontrola stavu a opotřebení předních brzdových destiček;
❒kontrola čistoty zámků, víka motorového a zavazadlového prostoru,
vyčištění a namazání pákových mechanismů;
❒vizuální kontrola stavu: motoru, převodovky, převodných orgánů
pohybu, pevných úseků a ohebných úseků potrubí (výfuku - přívodu
paliva - brzd), pryžových prvků (kryty - manžety - objímky - atd.)
❒kontrola stavu nabití a hladiny elektrolytu baterie;
❒vizuální kontrola stavu hnacích řemenů příslušenství;
❒kontrola a případná výměna motorového oleje a olejového filtru;
❒kontrola a případná výměna pylového filtru;
❒kontrola a případná výměna vzduchového filtru.
179
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

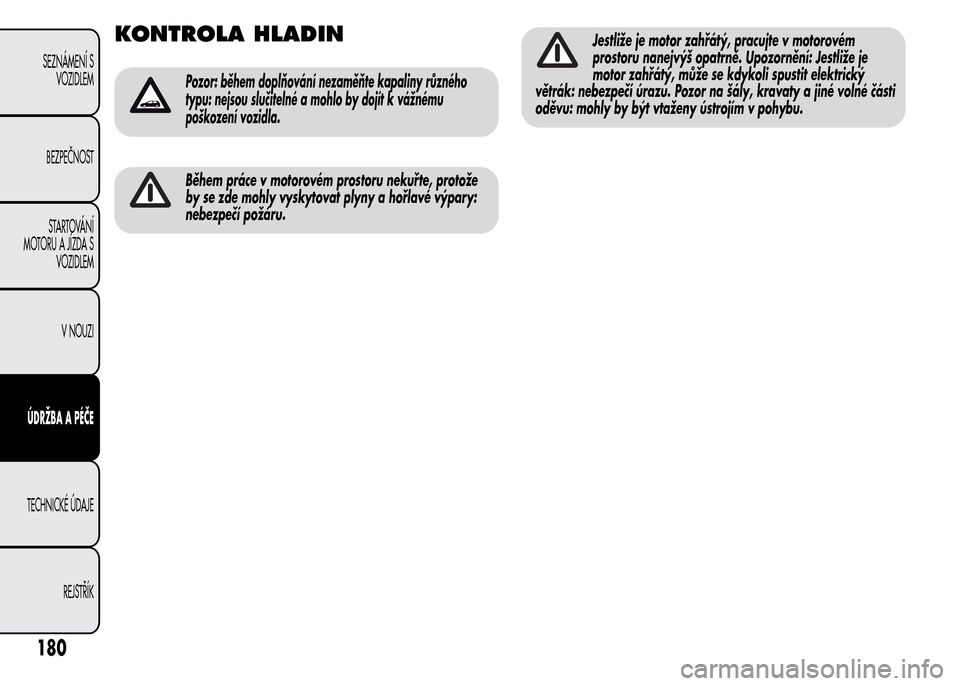

KONTROLA HLADIN
Pozor: během doplňování nezaměňte kapaliny různého
typu: nejsou slučitelné a mohlo by dojít k vážnému
poškození vozidla.
Během práce v motorovém prostoru nekuřte, protože
by se zde mohly vyskytovat plyny a hořlavé výpary:
nebezpečí požáru.
Jestliže je motor zahřátý, pracujte v motorovém
prostoru nanejvýš opatrně. Upozornění: Jestliže je
motor zahřátý, může se kdykoli spustit elektrický
větrák: nebezpečí úrazu. Pozor na šály, kravaty a jiné volné části
oděvu: mohly by být vtaženy ústrojím v pohybu.
180
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

F
E
CD
B
A

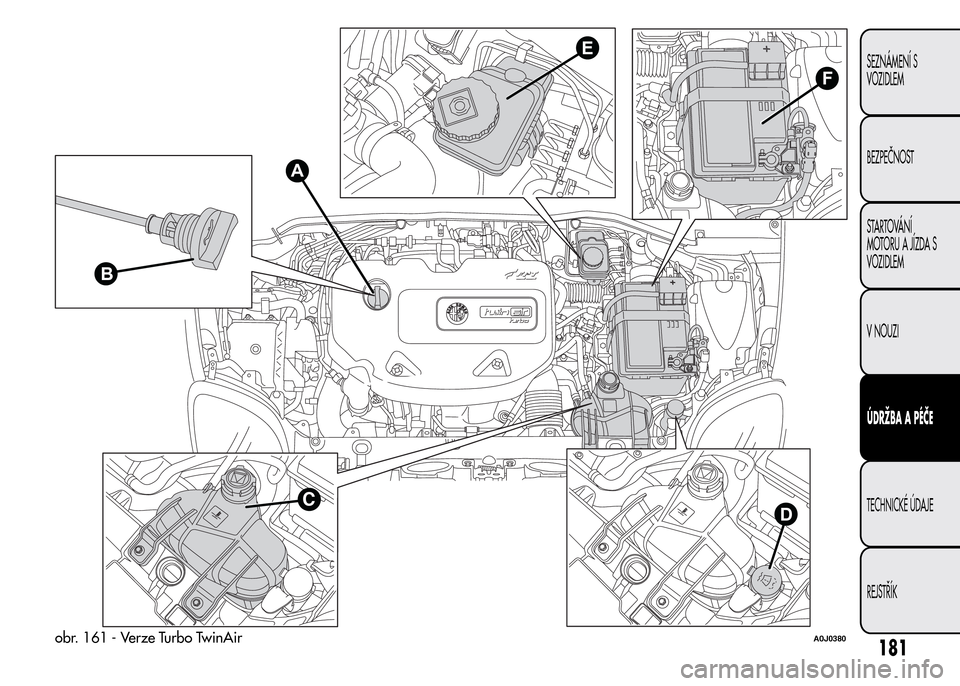

obr. 161 - Verze Turbo TwinAirA0J0380181
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

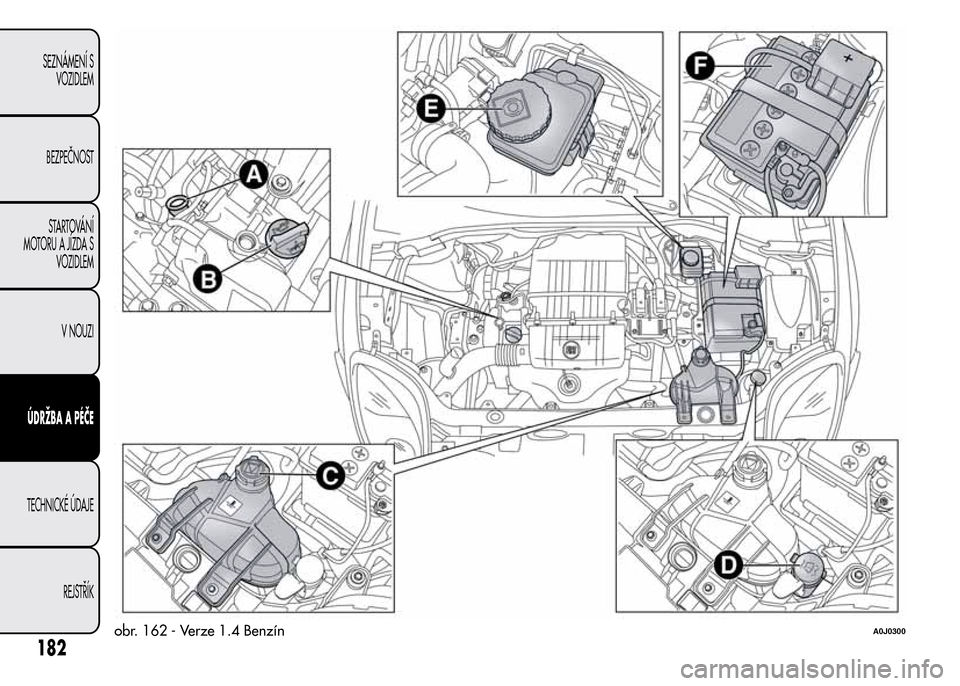

obr. 162 - Verze 1.4 BenzínA0J0300
182
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

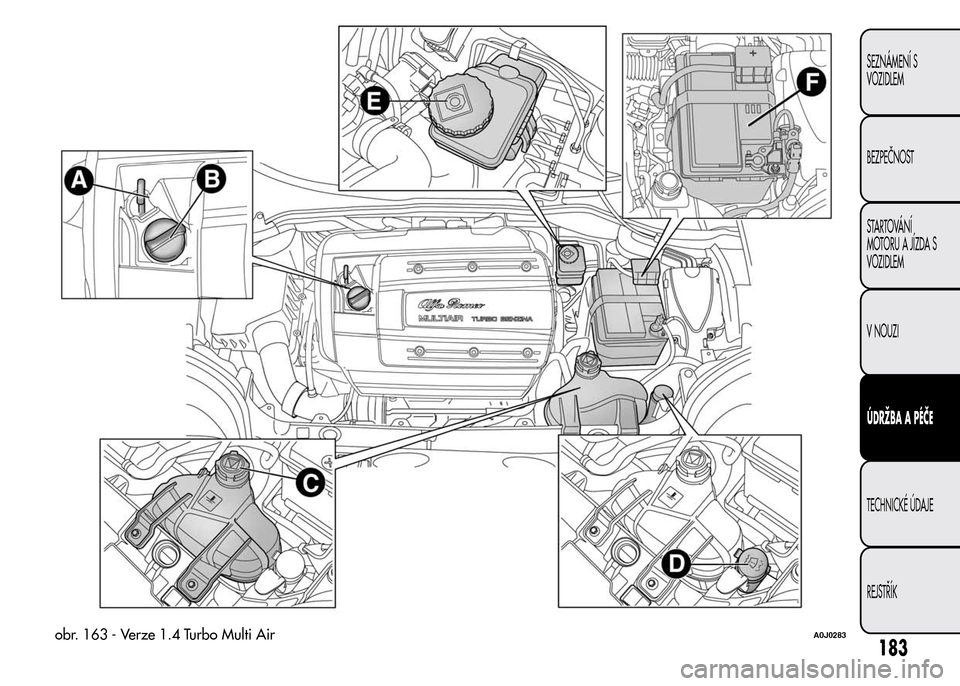

obr. 163 - Verze 1.4 Turbo Multi AirA0J0283
183
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

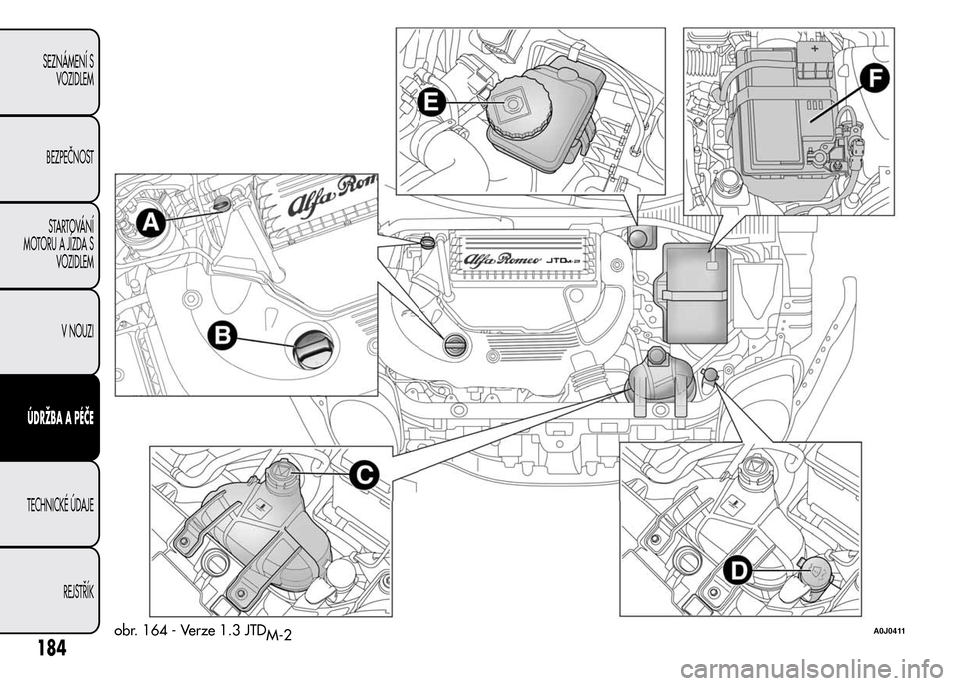

obr. 164 - Verze 1.3 JTD
M-2A0J0411
184
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

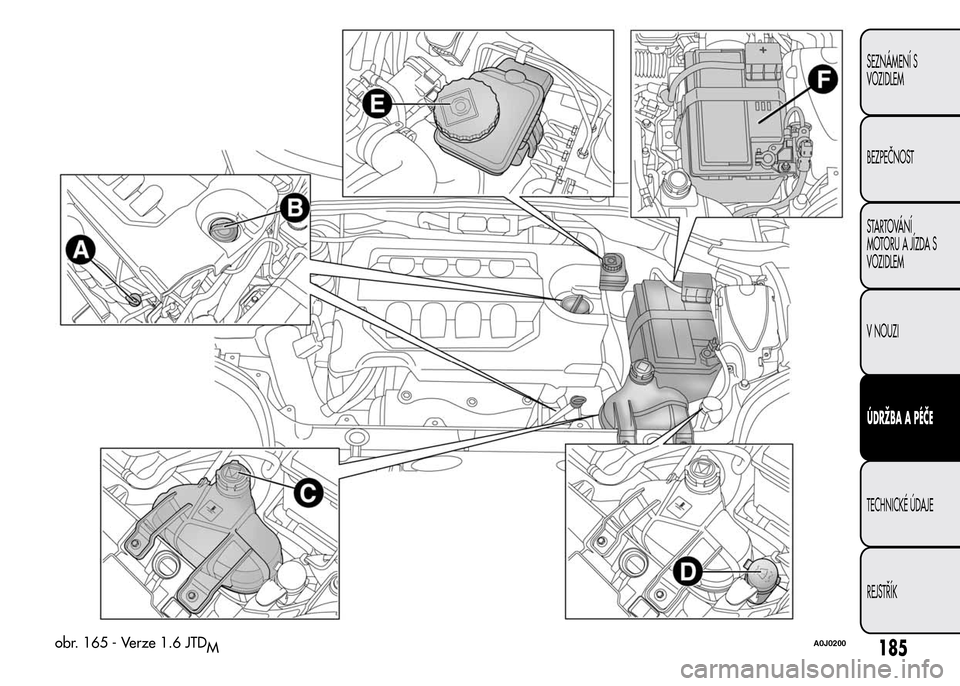

obr. 165 - Verze 1.6 JTD
MA0J0200185
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

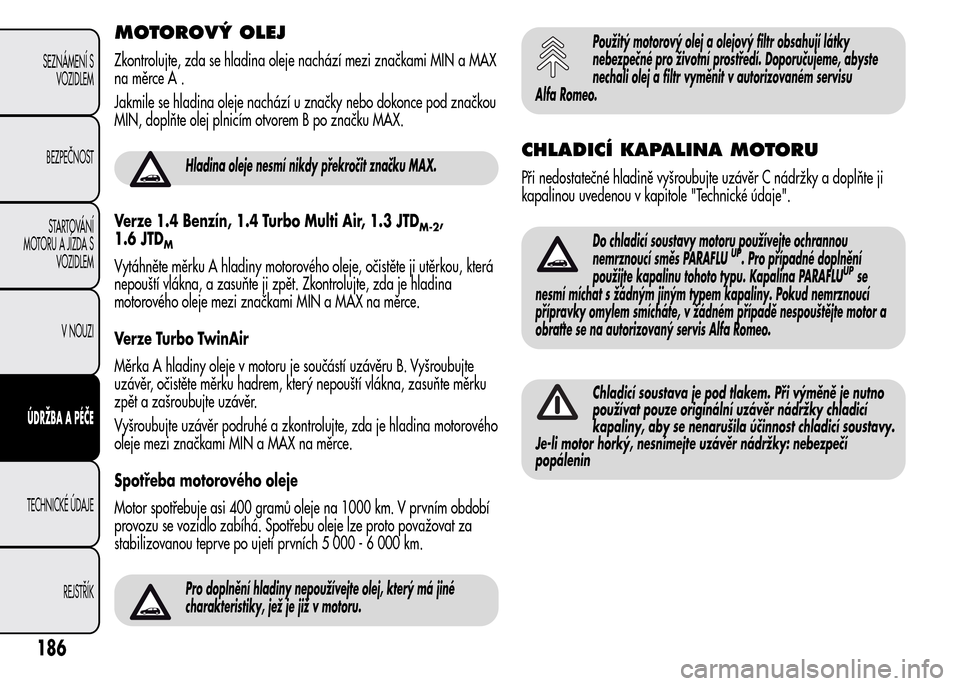

MOTOROVÝ OLEJ
Zkontrolujte, zda se hladina oleje nachází mezi značkami MIN a MAX
na měrce A .
Jakmile se hladina oleje nachází u značky nebo dokonce pod značkou
MIN, doplňte olej plnicím otvorem B po značku MAX.
Hladina oleje nesmí nikdy překročit značku MAX.
Verze 1.4 Benzín, 1.4 Turbo Multi Air, 1.3 JTDM-2,
1.6 JTD
M
Vytáhněte měrku A hladiny motorového oleje, očistěte ji utěrkou, která
nepouští vlákna, a zasuňte ji zpět. Zkontrolujte, zda je hladina
motorového oleje mezi značkami MIN a MAX na měrce.
Verze Turbo TwinAir
Měrka A hladiny oleje v motoru je součástí uzávěru B. Vyšroubujte
uzávěr, očistěte měrku hadrem, který nepouští vlákna, zasuňte měrku
zpět a zašroubujte uzávěr.
Vyšroubujte uzávěr podruhé a zkontrolujte, zda je hladina motorového
oleje mezi značkami MIN a MAX na měrce.
Spotřeba motorového oleje
Motor spotřebuje asi 400 gramů oleje na 1000 km. V prvním období
provozu se vozidlo zabíhá. Spotřebu oleje lze proto považovat za
stabilizovanou teprve po ujetí prvních 5 000 - 6 000 km.
Pro doplnění hladiny nepoužívejte olej, který má jiné
charakteristiky, jež je již v motoru.
Použitý motorový olej a olejový filtr obsahují látky
nebezpečné pro životní prostředí. Doporučujeme, abyste
nechali olej a filtr vyměnit v autorizovaném servisu
Alfa Romeo.
CHLADICÍ KAPALINA MOTORU
Při nedostatečné hladině vyšroubujte uzávěr C nádržky a doplňte ji
kapalinou uvedenou v kapitole "Technické údaje".
Do chladicí soustavy motoru používejte ochrannou
nemrznoucí směs PARAFLUUP. Pro případné doplnění
použijte kapalinu tohoto typu. Kapalina PARAFLUUPse
nesmí míchat s žádným jiným typem kapaliny. Pokud nemrznoucí
přípravky omylem smícháte, v žádném případě nespouštějte motor a
obraťte se na autorizovaný servis Alfa Romeo.
Chladicí soustava je pod tlakem. Při výměně je nutno
používat pouze originální uzávěr nádržky chladicí
kapaliny, aby se nenarušila účinnost chladicí soustavy.
Je-li motor horký, nesnímejte uzávěr nádržky: nebezpečí
popálenin
