Page 31 of 280

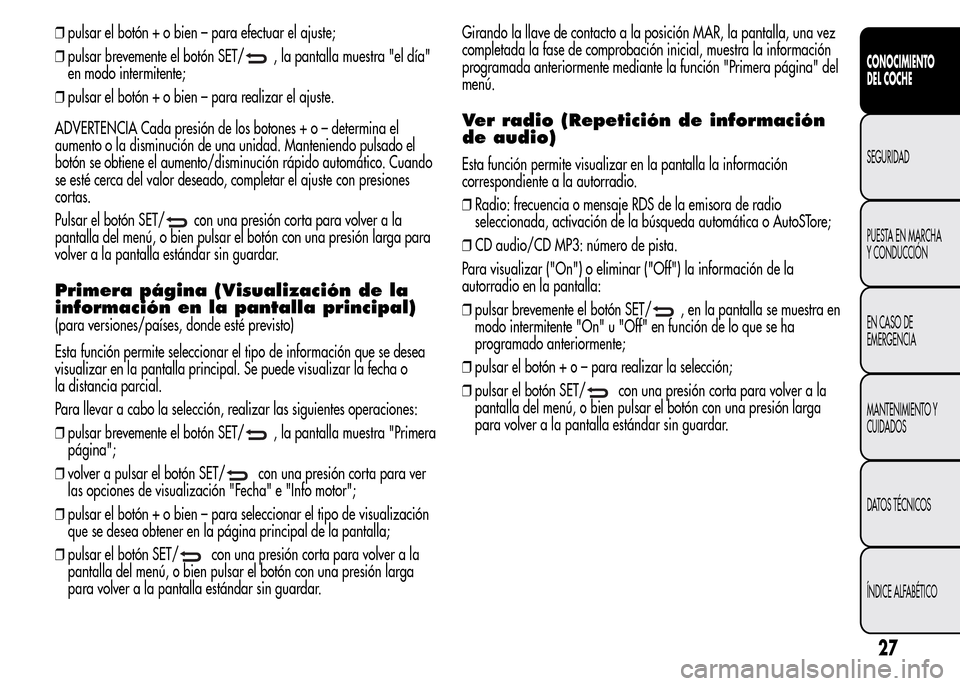

❒pulsar el botón + o bien – para efectuar el ajuste;
❒pulsar brevemente el botón SET/
, la pantalla muestra "el día"
en modo intermitente;
❒pulsar el botón + o bien – para realizar el ajuste.
ADVERTENCIA Cada presión de los botones + o – determina el
aumento o la disminución de una unidad. Manteniendo pulsado el
botón se obtiene el aumento/disminución rápido automático. Cuando
se esté cerca del valor deseado, completar el ajuste con presiones
cortas.
Pulsar el botón SET/
con una presión corta para volver a la
pantalla del menú, o bien pulsar el botón con una presión larga para
volver a la pantalla estándar sin guardar.
Primera página (Visualización de la
información en la pantalla principal)
(para versiones/países, donde esté previsto)
Esta función permite seleccionar el tipo de información que se desea
visualizar en la pantalla principal. Se puede visualizar la fecha o
la distancia parcial.
Para llevar a cabo la selección, realizar las siguientes operaciones:
❒pulsar brevemente el botón SET/
, la pantalla muestra "Primera
página";
❒volver a pulsar el botón SET/
con una presión corta para ver
las opciones de visualización "Fecha" e "Info motor";
❒pulsar el botón + o bien – para seleccionar el tipo de visualización
que se desea obtener en la página principal de la pantalla;
❒pulsar el botón SET/
con una presión corta para volver a la
pantalla del menú, o bien pulsar el botón con una presión larga
para volver a la pantalla estándar sin guardar.Girando la llave de contacto a la posición MAR, la pantalla, una vez
completada la fase de comprobación inicial, muestra la información
programada anteriormente mediante la función "Primera página" del
menú.
Ver radio (Repetición de información
de audio)
Esta función permite visualizar en la pantalla la información
correspondiente a la autorradio.
❒Radio: frecuencia o mensaje RDS de la emisora de radio
seleccionada, activación de la búsqueda automática o AutoSTore;
❒CD audio/CD MP3: número de pista.
Para visualizar ("On") o eliminar ("Off") la información de la
autorradio en la pantalla:
❒pulsar brevemente el botón SET/
, en la pantalla se muestra en
modo intermitente "On" u "Off" en función de lo que se ha
programado anteriormente;
❒pulsar el botón + o – para realizar la selección;
❒pulsar el botón SET/
con una presión corta para volver a la
pantalla del menú, o bien pulsar el botón con una presión larga
para volver a la pantalla estándar sin guardar.
27
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 32 of 280

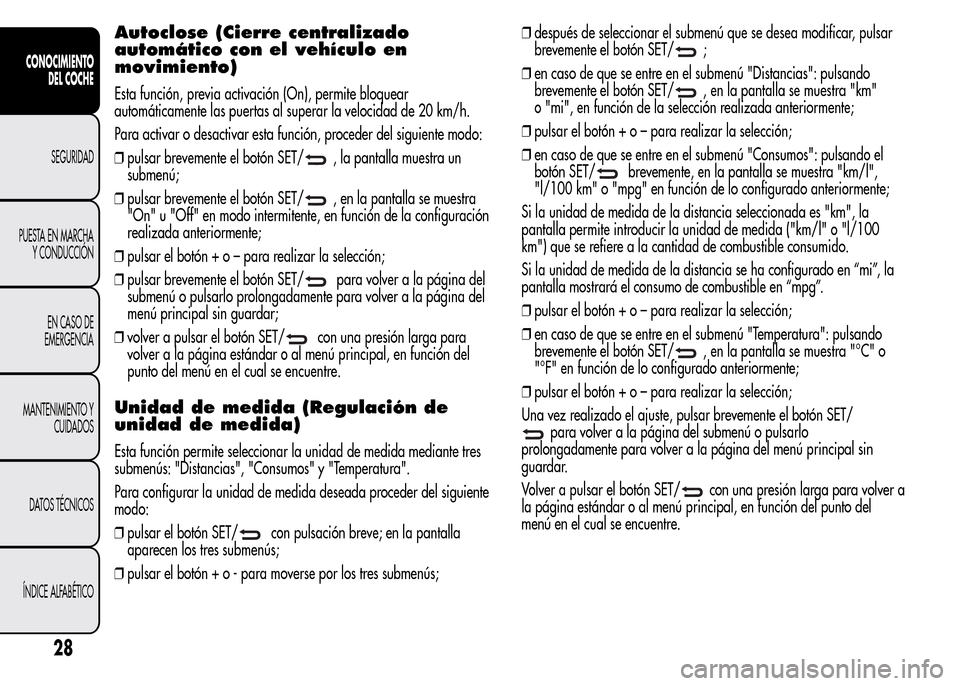

Autoclose (Cierre centralizado
automático con el vehículo en
movimiento)
Esta función, previa activación (On), permite bloquear
automáticamente las puertas al superar la velocidad de 20 km/h.
Para activar o desactivar esta función, proceder del siguiente modo:
❒pulsar brevemente el botón SET/
, la pantalla muestra un
submenú;
❒pulsar brevemente el botón SET/
, en la pantalla se muestra
"On" u "Off" en modo intermitente, en función de la configuración
realizada anteriormente;
❒pulsar el botón + o – para realizar la selección;
❒pulsar brevemente el botón SET/
para volver a la página del
submenú o pulsarlo prolongadamente para volver a la página del
menú principal sin guardar;
❒volver a pulsar el botón SET/
con una presión larga para
volver a la página estándar o al menú principal, en función del
punto del menú en el cual se encuentre.
Unidad de medida (Regulación de
unidad de medida)
Esta función permite seleccionar la unidad de medida mediante tres
submenús: "Distancias", "Consumos" y "Temperatura".
Para configurar la unidad de medida deseada proceder del siguiente
modo:
❒pulsar el botón SET/
con pulsación breve; en la pantalla
aparecen los tres submenús;
❒pulsar el botón + o - para moverse por los tres submenús;❒después de seleccionar el submenú que se desea modificar, pulsar
brevemente el botón SET/
;
❒en caso de que se entre en el submenú "Distancias": pulsando
brevemente el botón SET/
, en la pantalla se muestra "km"
o "mi", en función de la selección realizada anteriormente;
❒pulsar el botón + o – para realizar la selección;
❒en caso de que se entre en el submenú "Consumos": pulsando el
botón SET/
brevemente, en la pantalla se muestra "km/l",
"l/100 km" o "mpg" en función de lo configurado anteriormente;
Si la unidad de medida de la distancia seleccionada es "km", la
pantalla permite introducir la unidad de medida ("km/l" o "l/100
km") que se refiere a la cantidad de combustible consumido.
Si la unidad de medida de la distancia se ha configurado en “mi”, la
pantalla mostrará el consumo de combustible en “mpg”.
❒pulsar el botón + o – para realizar la selección;
❒en caso de que se entre en el submenú "Temperatura": pulsando
brevemente el botón SET/
, en la pantalla se muestra "°C" o
"°F" en función de lo configurado anteriormente;
❒pulsar el botón + o – para realizar la selección;
Una vez realizado el ajuste, pulsar brevemente el botón SET/
para volver a la página del submenú o pulsarlo
prolongadamente para volver a la página del menú principal sin
guardar.
Volver a pulsar el botón SET/
con una presión larga para volver a
la página estándar o al menú principal, en función del punto del
menú en el cual se encuentre.
28
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 33 of 280

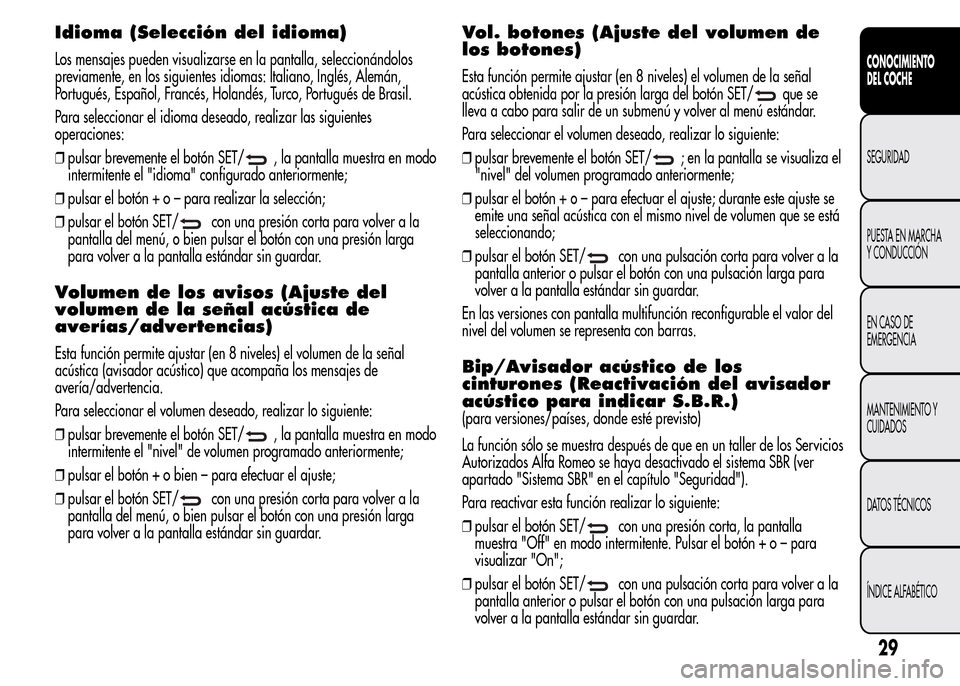

Idioma (Selección del idioma)
Los mensajes pueden visualizarse en la pantalla, seleccionándolos
previamente, en los siguientes idiomas: Italiano, Inglés, Alemán,
Portugués, Español, Francés, Holandés, Turco, Portugués de Brasil.
Para seleccionar el idioma deseado, realizar las siguientes
operaciones:
❒pulsar brevemente el botón SET/
, la pantalla muestra en modo
intermitente el "idioma" configurado anteriormente;
❒pulsar el botón + o – para realizar la selección;
❒pulsar el botón SET/
con una presión corta para volver a la
pantalla del menú, o bien pulsar el botón con una presión larga
para volver a la pantalla estándar sin guardar.
Volumen de los avisos (Ajuste del
volumen de la señal acústica de
averías/advertencias)
Esta función permite ajustar (en 8 niveles) el volumen de la señal
acústica (avisador acústico) que acompaña los mensajes de
avería/advertencia.
Para seleccionar el volumen deseado, realizar lo siguiente:
❒pulsar brevemente el botón SET/
, la pantalla muestra en modo
intermitente el "nivel" de volumen programado anteriormente;
❒pulsar el botón + o bien – para efectuar el ajuste;
❒pulsar el botón SET/
con una presión corta para volver a la
pantalla del menú, o bien pulsar el botón con una presión larga
para volver a la pantalla estándar sin guardar.
Vol. botones (Ajuste del volumen de
los botones)
Esta función permite ajustar (en 8 niveles) el volumen de la señal
acústica obtenida por la presión larga del botón SET/
que se
lleva a cabo para salir de un submenú y volver al menú estándar.
Para seleccionar el volumen deseado, realizar lo siguiente:
❒pulsar brevemente el botón SET/
; en la pantalla se visualiza el
"nivel" del volumen programado anteriormente;
❒pulsar el botón + o – para efectuar el ajuste; durante este ajuste se
emite una señal acústica con el mismo nivel de volumen que se está
seleccionando;
❒pulsar el botón SET/
con una pulsación corta para volver a la
pantalla anterior o pulsar el botón con una pulsación larga para
volver a la pantalla estándar sin guardar.
En las versiones con pantalla multifunción reconfigurable el valor del
nivel del volumen se representa con barras.
Bip/Avisador acústico de los
cinturones (Reactivación del avisador
acústico para indicar S.B.R.)
(para versiones/países, donde esté previsto)
La función sólo se muestra después de que en un taller de los Servicios
Autorizados Alfa Romeo se haya desactivado el sistema SBR (ver
apartado "Sistema SBR" en el capítulo "Seguridad").
Para reactivar esta función realizar lo siguiente:
❒pulsar el botón SET/
con una presión corta, la pantalla
muestra "Off" en modo intermitente. Pulsar el botón + o – para
visualizar "On";
❒pulsar el botón SET/
con una pulsación corta para volver a la
pantalla anterior o pulsar el botón con una pulsación larga para
volver a la pantalla estándar sin guardar.
29
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 34 of 280
Service (Mantenimiento programado)
Esta función permite visualizar las indicaciones correspondientes a los
vencimientos en kilómetros/millas o bien, para versiones/países
donde esté previsto, a plazos de las revisiones de mantenimiento.
Para consultar esta información:
❒pulsando brevemente el botón SET/
, en la pantalla aparece el
vencimiento en km/mi o días (donde esté previsto) o bien en mi o
days (donde esté previsto) en función de lo anteriormente
configurado (ver el apartado “Unidad de medida”);
❒pulsar el botón SET/
con una presión corta para volver a la
página del menú, o bien pulsar el botón con una presión larga
para volver a la página estándar.
ADVERTENCIA El "Plan de Mantenimiento Programado" prevé el
mantenimiento del vehículo en plazos preestablecidos (consultar el
capítulo "Mantenimiento y cuidado"). Esta visualización aparece
automáticamente, con la llave de contacto en posición MAR, cuando
faltan 2.000 km (o el valor equivalente en millas) o, donde esté
previsto, 30 días hasta la próxima revisión y se muestra cada vez que
se gira la llave a la posición MAR o, para versiones/países donde
esté previsto, cada 200 km (o el valor equivalente en millas). Por
debajo de este umbral las señalizaciones se muestran antes. La
visualización es en km o en millas según la unidad de medida
seleccionada. Cuando el mantenimiento programado ("revisión") esté
cerca del plazo previsto, girando la llave de contacto a la posición
MAR aparecerá en la pantalla el mensaje "Service", seguido de
la cantidad de kilómetros/millas o días (donde esté previsto) que
faltan para el mantenimiento del vehículo. Acudir a los Servicios
Autorizados Alfa Romeo donde se efectuará, además de las
operaciones de mantenimiento previstas en el "Plan de Mantenimiento
Programado", la puesta a cero de esta visualización (reset).Cuando se vence el mantenimiento y durante unos 1.000 km o 600 mi
o 30 días, aparece un mensaje de señalización de mantenimiento
vencido.
Airbags del pasajero (Activación/
desactivación del airbag del pasajero
frontal y del airbag lateral de
protección de la pelvis, el tórax y los
hombros - Side bag)
Esta función permite activar/desactivar el airbag del pasajero.
Realizar las operaciones siguientes:
❒pulsar el botón SET/
y, tras haber mostrado en la pantalla el
mensaje "Bag pass: Off" (para desactivar) o bien el mensaje "Bag
pass: On" (para activar) mediante la presión de los botones + o
– , volver a pulsar el botón SET/
;
❒se visualiza el mensaje de petición de confirmación en la pantalla;
❒pulsar los botones + o – para seleccionar "Sí" (confirmar la
activación/desactivación) o "No" (para cancelar);
❒pulsar brevemente el botón SET/
, se muestra un mensaje de
confirmación de la selección y se vuelve a la página del menú o
pulsar prolongadamente el botón para volver a la página estándar
sin guardar.
30
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 35 of 280

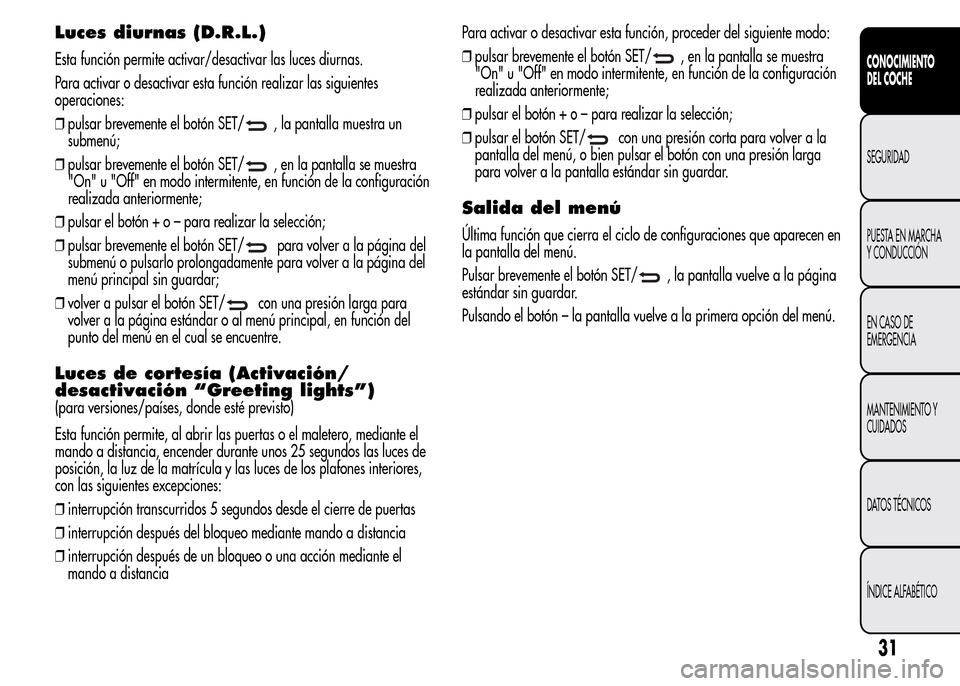

Luces diurnas (D.R.L.)
Esta función permite activar/desactivar las luces diurnas.
Para activar o desactivar esta función realizar las siguientes
operaciones:
❒pulsar brevemente el botón SET/
, la pantalla muestra un
submenú;
❒pulsar brevemente el botón SET/
, en la pantalla se muestra
"On" u "Off" en modo intermitente, en función de la configuración
realizada anteriormente;
❒pulsar el botón + o – para realizar la selección;
❒pulsar brevemente el botón SET/
para volver a la página del
submenú o pulsarlo prolongadamente para volver a la página del
menú principal sin guardar;
❒volver a pulsar el botón SET/
con una presión larga para
volver a la página estándar o al menú principal, en función del
punto del menú en el cual se encuentre.
Luces de cortesía (Activación/
desactivación “Greeting lights”)
(para versiones/países, donde esté previsto)
Esta función permite, al abrir las puertas o el maletero, mediante el
mando a distancia, encender durante unos 25 segundos las luces de
posición, la luz de la matrícula y las luces de los plafones interiores,
con las siguientes excepciones:
❒interrupción transcurridos 5 segundos desde el cierre de puertas
❒interrupción después del bloqueo mediante mando a distancia
❒interrupción después de un bloqueo o una acción mediante el
mando a distanciaPara activar o desactivar esta función, proceder del siguiente modo:
❒pulsar brevemente el botón SET/
, en la pantalla se muestra
"On" u "Off" en modo intermitente, en función de la configuración
realizada anteriormente;
❒pulsar el botón + o – para realizar la selección;
❒pulsar el botón SET/
con una presión corta para volver a la
pantalla del menú, o bien pulsar el botón con una presión larga
para volver a la pantalla estándar sin guardar.
Salida del menú
Última función que cierra el ciclo de configuraciones que aparecen en
la pantalla del menú.
Pulsar brevemente el botón SET/
, la pantalla vuelve a la página
estándar sin guardar.
Pulsando el botón – la pantalla vuelve a la primera opción del menú.
31
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 36 of 280

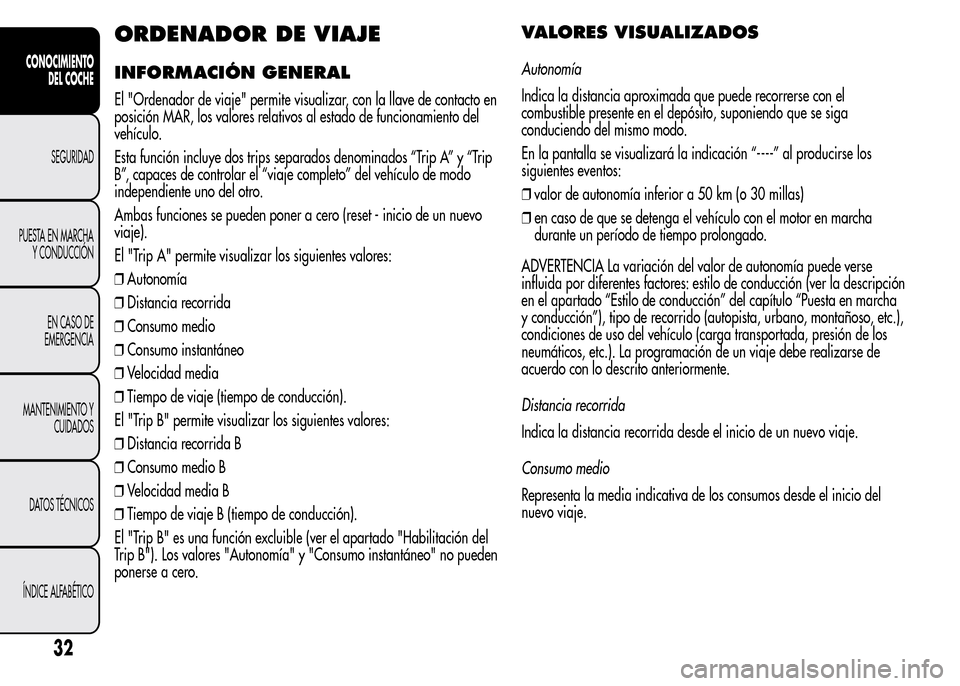

ORDENADOR DE VIAJE
INFORMACIÓN GENERAL
El "Ordenador de viaje" permite visualizar, con la llave de contacto en
posición MAR, los valores relativos al estado de funcionamiento del
vehículo.
Esta función incluye dos trips separados denominados “Trip A” y “Trip
B”, capaces de controlar el “viaje completo” del vehículo de modo
independiente uno del otro.
Ambas funciones se pueden poner a cero (reset - inicio de un nuevo
viaje).
El "Trip A" permite visualizar los siguientes valores:
❒Autonomía
❒Distancia recorrida
❒Consumo medio
❒Consumo instantáneo
❒Velocidad media
❒Tiempo de viaje (tiempo de conducción).
El "Trip B" permite visualizar los siguientes valores:
❒Distancia recorrida B
❒Consumo medio B
❒Velocidad media B
❒Tiempo de viaje B (tiempo de conducción).
El "Trip B" es una función excluible (ver el apartado "Habilitación del
Trip B"). Los valores "Autonomía" y "Consumo instantáneo" no pueden
ponerse a cero.
VALORES VISUALIZADOS
Autonomía
Indica la distancia aproximada que puede recorrerse con el
combustible presente en el depósito, suponiendo que se siga
conduciendo del mismo modo.
En la pantalla se visualizará la indicación “----” al producirse los
siguientes eventos:
❒valor de autonomía inferior a 50 km (o 30 millas)
❒en caso de que se detenga el vehículo con el motor en marcha
durante un período de tiempo prolongado.
ADVERTENCIA La variación del valor de autonomía puede verse
influida por diferentes factores: estilo de conducción (ver la descripción
en el apartado “Estilo de conducción” del capítulo “Puesta en marcha
y conducción”), tipo de recorrido (autopista, urbano, montañoso, etc.),
condiciones de uso del vehículo (carga transportada, presión de los
neumáticos, etc.). La programación de un viaje debe realizarse de
acuerdo con lo descrito anteriormente.
Distancia recorrida
Indica la distancia recorrida desde el inicio de un nuevo viaje.
Consumo medio
Representa la media indicativa de los consumos desde el inicio del
nuevo viaje.
32
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 37 of 280

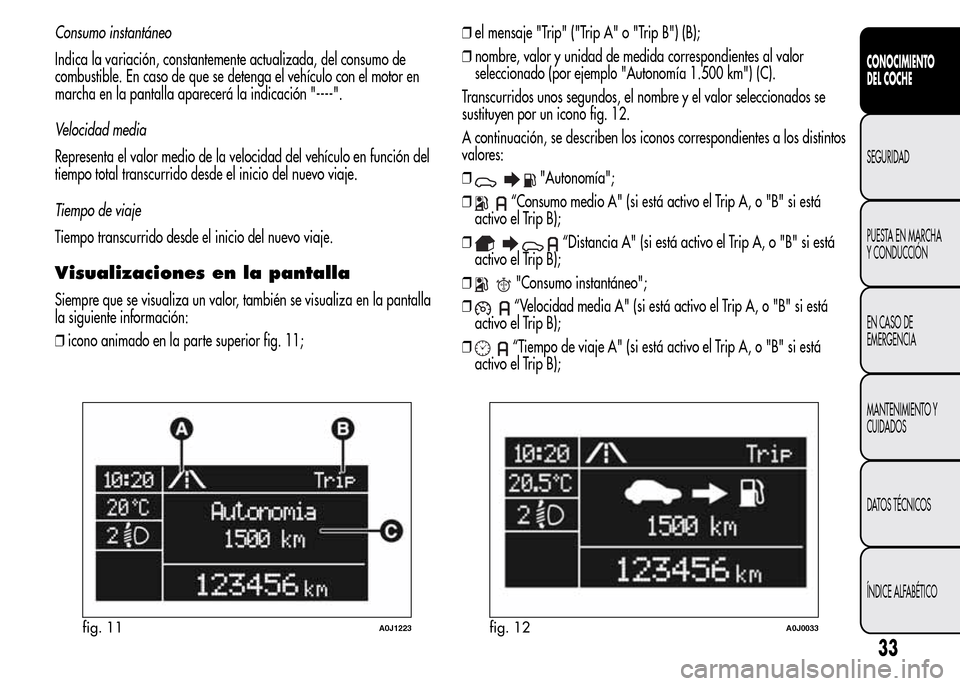

Consumo instantáneo
Indica la variación, constantemente actualizada, del consumo de
combustible. En caso de que se detenga el vehículo con el motor en
marcha en la pantalla aparecerá la indicación "----".
Velocidad media
Representa el valor medio de la velocidad del vehículo en función del
tiempo total transcurrido desde el inicio del nuevo viaje.
Tiempo de viaje
Tiempo transcurrido desde el inicio del nuevo viaje.
Visualizaciones en la pantalla
Siempre que se visualiza un valor, también se visualiza en la pantalla
la siguiente información:
❒icono animado en la parte superior fig. 11;❒el mensaje "Trip" ("Trip A" o "Trip B") (B);
❒nombre, valor y unidad de medida correspondientes al valor
seleccionado (por ejemplo "Autonomía 1.500 km") (C).
Transcurridos unos segundos, el nombre y el valor seleccionados se
sustituyen por un icono fig. 12.
A continuación, se describen los iconos correspondientes a los distintos
valores:
❒
"Autonomía";
❒
“Consumo medio A" (si está activo el Trip A, o "B" si está
activo el Trip B);
❒
“Distancia A" (si está activo el Trip A, o "B" si está
activo el Trip B);
❒
"Consumo instantáneo";
❒
“Velocidad media A" (si está activo el Trip A, o "B" si está
activo el Trip B);
❒
“Tiempo de viaje A" (si está activo el Trip A, o "B" si está
activo el Trip B);
fig. 11A0J1223fig. 12A0J0033
33
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 38 of 280

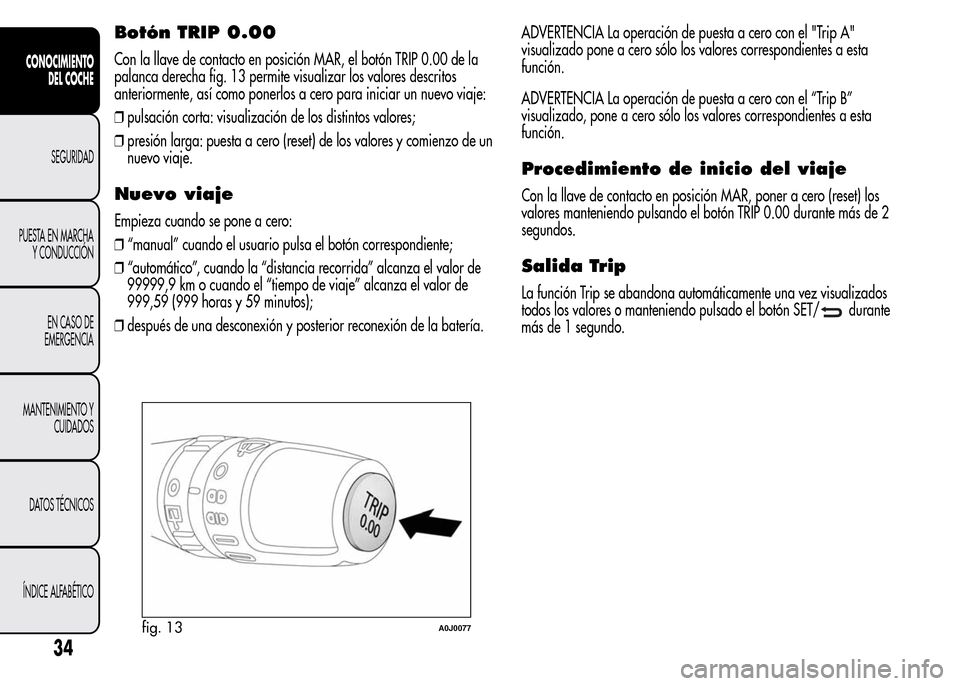

Botón TRIP 0.00
Con la llave de contacto en posición MAR, el botón TRIP 0.00 de la
palanca derecha fig. 13 permite visualizar los valores descritos
anteriormente, así como ponerlos a cero para iniciar un nuevo viaje:
❒pulsación corta: visualización de los distintos valores;
❒presión larga: puesta a cero (reset) de los valores y comienzo de un
nuevo viaje.
Nuevo viaje
Empieza cuando se pone a cero:
❒“manual” cuando el usuario pulsa el botón correspondiente;
❒“automático”, cuando la “distancia recorrida” alcanza el valor de
99999,9 km o cuando el “tiempo de viaje” alcanza el valor de
999,59 (999 horas y 59 minutos);
❒después de una desconexión y posterior reconexión de la batería.ADVERTENCIA La operación de puesta a cero con el "Trip A"
visualizado pone a cero sólo los valores correspondientes a esta
función.
ADVERTENCIA La operación de puesta a cero con el “Trip B”
visualizado, pone a cero sólo los valores correspondientes a esta
función.
Procedimiento de inicio del viaje
Con la llave de contacto en posición MAR, poner a cero (reset) los
valores manteniendo pulsando el botón TRIP 0.00 durante más de 2
segundos.
Salida Trip
La función Trip se abandona automáticamente una vez visualizados
todos los valores o manteniendo pulsado el botón SET/
durante
más de 1 segundo.
fig. 13A0J0077
34
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 39 of 280

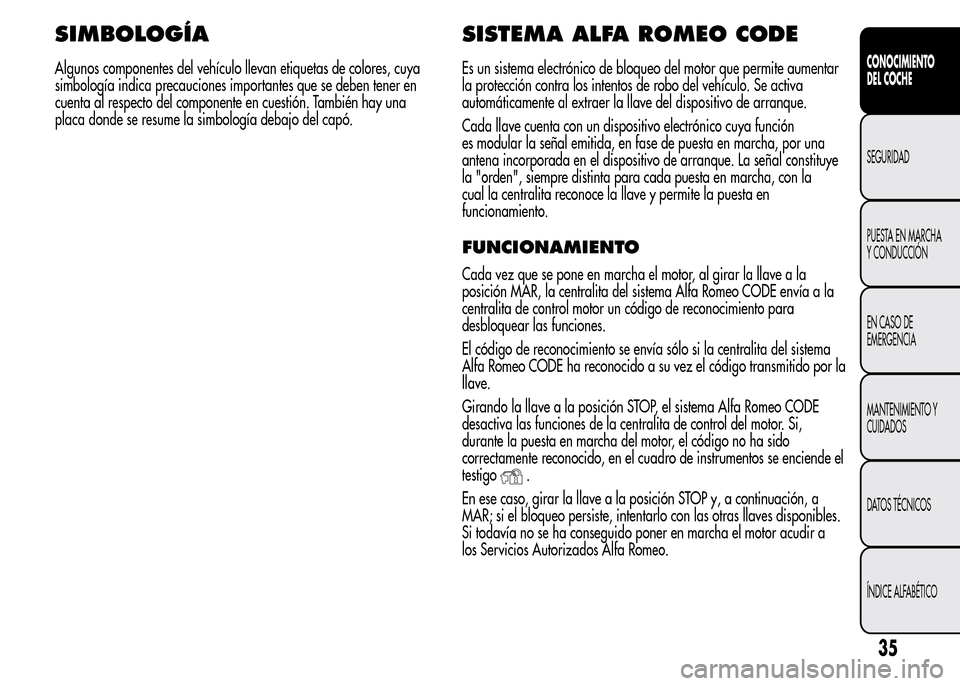

SIMBOLOGÍA
Algunos componentes del vehículo llevan etiquetas de colores, cuya
simbología indica precauciones importantes que se deben tener en
cuenta al respecto del componente en cuestión. También hay una
placa donde se resume la simbología debajo del capó.
SISTEMA ALFA ROMEO CODE
Es un sistema electrónico de bloqueo del motor que permite aumentar
la protección contra los intentos de robo del vehículo. Se activa
automáticamente al extraer la llave del dispositivo de arranque.
Cada llave cuenta con un dispositivo electrónico cuya función
es modular la señal emitida, en fase de puesta en marcha, por una
antena incorporada en el dispositivo de arranque. La señal constituye
la "orden", siempre distinta para cada puesta en marcha, con la
cual la centralita reconoce la llave y permite la puesta en
funcionamiento.
FUNCIONAMIENTO
Cada vez que se pone en marcha el motor, al girar la llave a la
posición MAR, la centralita del sistema Alfa Romeo CODE envía a la
centralita de control motor un código de reconocimiento para
desbloquear las funciones.
El código de reconocimiento se envía sólo si la centralita del sistema
Alfa Romeo CODE ha reconocido a su vez el código transmitido por la
llave.
Girando la llave a la posición STOP, el sistema Alfa Romeo CODE
desactiva las funciones de la centralita de control del motor. Si,
durante la puesta en marcha del motor, el código no ha sido
correctamente reconocido, en el cuadro de instrumentos se enciende el
testigo
.
En ese caso, girar la llave a la posición STOP y, a continuación, a
MAR; si el bloqueo persiste, intentarlo con las otras llaves disponibles.
Si todavía no se ha conseguido poner en marcha el motor acudir a
los Servicios Autorizados Alfa Romeo.
35
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 40 of 280

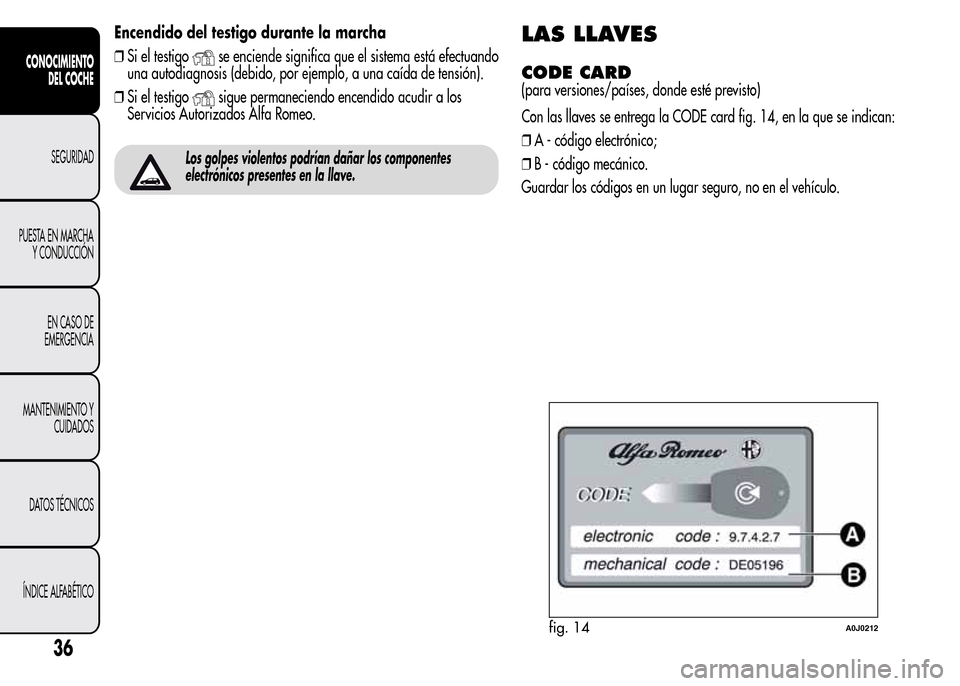

Encendido del testigo durante la marcha
❒Si el testigo
se enciende significa que el sistema está efectuando
una autodiagnosis (debido, por ejemplo, a una caída de tensión).
❒Si el testigo
sigue permaneciendo encendido acudir a los
Servicios Autorizados Alfa Romeo.
Los golpes violentos podrían dañar los componentes
electrónicos presentes en la llave.
LAS LLAVES
CODE CARD
(para versiones/países, donde esté previsto)
Con las llaves se entrega la CODE card fig. 14, en la que se indican:
❒A - código electrónico;
❒B - código mecánico.
Guardar los códigos en un lugar seguro, no en el vehículo.
fig. 14A0J0212
36
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
