Alfa Romeo MiTo 2016 Manual del propietario (in Spanish)
Manufacturer: ALFA ROMEO, Model Year: 2016, Model line: MiTo, Model: Alfa Romeo MiTo 2016Pages: 280, PDF Size: 8.49 MB
Page 41 of 280

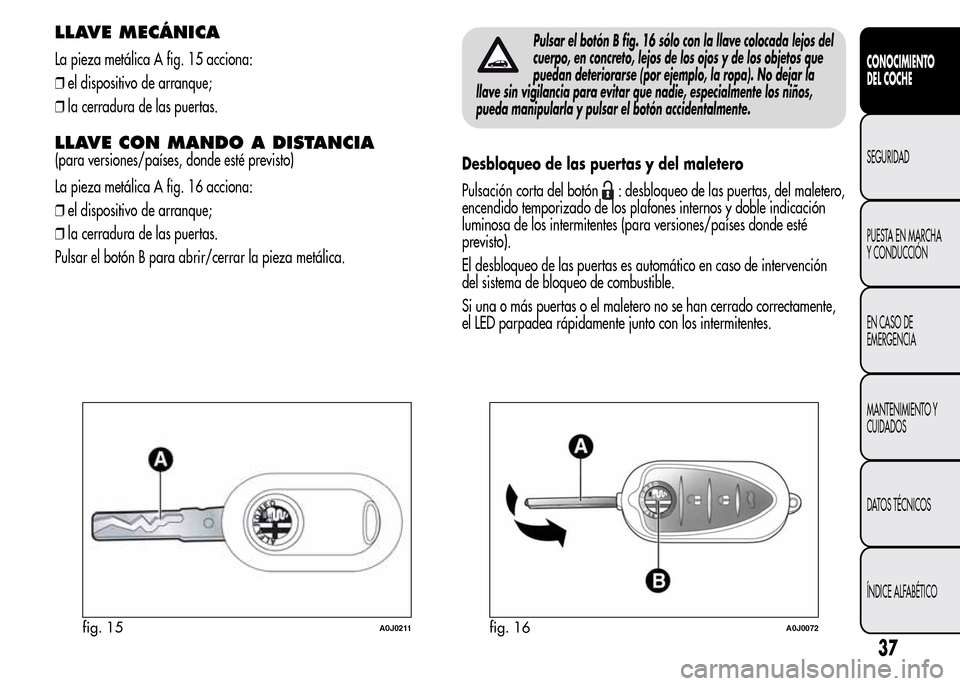

LLAVE MECÁNICA
La pieza metálica A fig. 15 acciona:
❒el dispositivo de arranque;
❒la cerradura de las puertas.
LLAVE CON MANDO A DISTANCIA
(para versiones/países, donde esté previsto)
La pieza metálica A fig. 16 acciona:
❒el dispositivo de arranque;
❒la cerradura de las puertas.
Pulsar el botón B para abrir/cerrar la pieza metálica.
Pulsar el botón B fig. 16 sólo con la llave colocada lejos del
cuerpo, en concreto, lejos de los ojos y de los objetos que
puedan deteriorarse (por ejemplo, la ropa). No dejar la
llave sin vigilancia para evitar que nadie, especialmente los niños,
pueda manipularla y pulsar el botón accidentalmente.
Desbloqueo de las puertas y del maletero
Pulsación corta del botón
: desbloqueo de las puertas, del maletero,
encendido temporizado de los plafones internos y doble indicación
luminosa de los intermitentes (para versiones/países donde esté
previsto).
El desbloqueo de las puertas es automático en caso de intervención
del sistema de bloqueo de combustible.
Si una o más puertas o el maletero no se han cerrado correctamente,
el LED parpadea rápidamente junto con los intermitentes.
fig. 15A0J0211fig. 16A0J0072
37
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 42 of 280

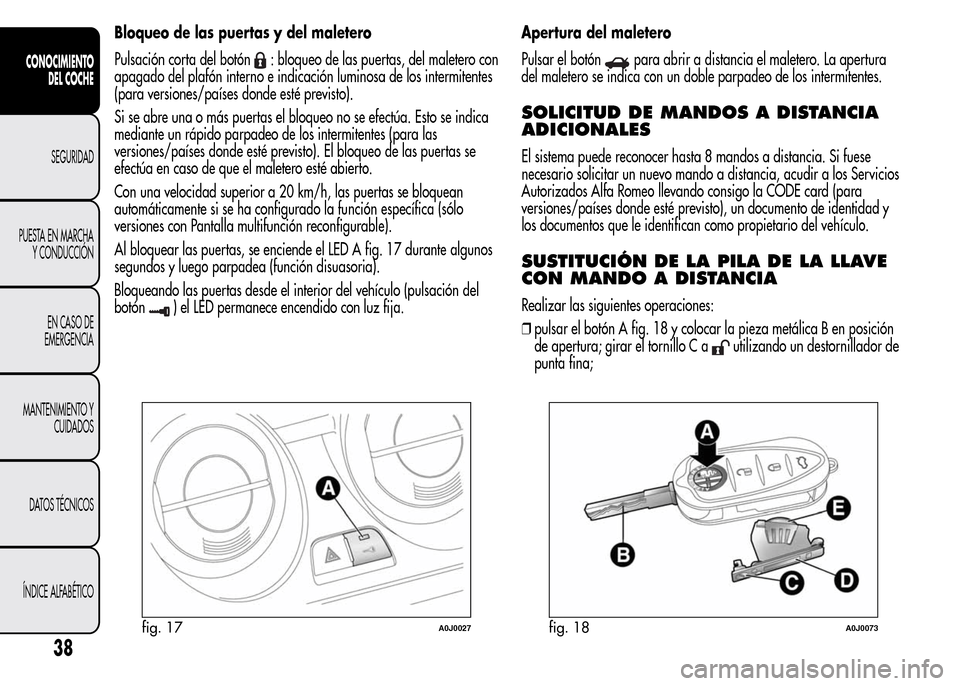

Bloqueo de las puertas y del maletero
Pulsación corta del botón
: bloqueo de las puertas, del maletero con
apagado del plafón interno e indicación luminosa de los intermitentes
(para versiones/países donde esté previsto).
Si se abre una o más puertas el bloqueo no se efectúa. Esto se indica
mediante un rápido parpadeo de los intermitentes (para las
versiones/países donde esté previsto). El bloqueo de las puertas se
efectúa en caso de que el maletero esté abierto.
Con una velocidad superior a 20 km/h, las puertas se bloquean
automáticamente si se ha configurado la función específica (sólo
versiones con Pantalla multifunción reconfigurable).
Al bloquear las puertas, se enciende el LED A fig. 17 durante algunos
segundos y luego parpadea (función disuasoria).
Bloqueando las puertas desde el interior del vehículo (pulsación del
botón
) el LED permanece encendido con luz fija.Apertura del maletero
Pulsar el botón
para abrir a distancia el maletero. La apertura
del maletero se indica con un doble parpadeo de los intermitentes.
SOLICITUD DE MANDOS A DISTANCIA
ADICIONALES
El sistema puede reconocer hasta 8 mandos a distancia. Si fuese
necesario solicitar un nuevo mando a distancia, acudir a los Servicios
Autorizados Alfa Romeo llevando consigo la CODE card (para
versiones/países donde esté previsto), un documento de identidad y
los documentos que le identifican como propietario del vehículo.
SUSTITUCIÓN DE LA PILA DE LA LLAVE
CON MANDO A DISTANCIA
Realizar las siguientes operaciones:
❒pulsar el botón A fig. 18 y colocar la pieza metálica B en posición
de apertura; girar el tornillo C a
utilizando un destornillador de
punta fina;
fig. 17A0J0027fig. 18A0J0073
38
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 43 of 280

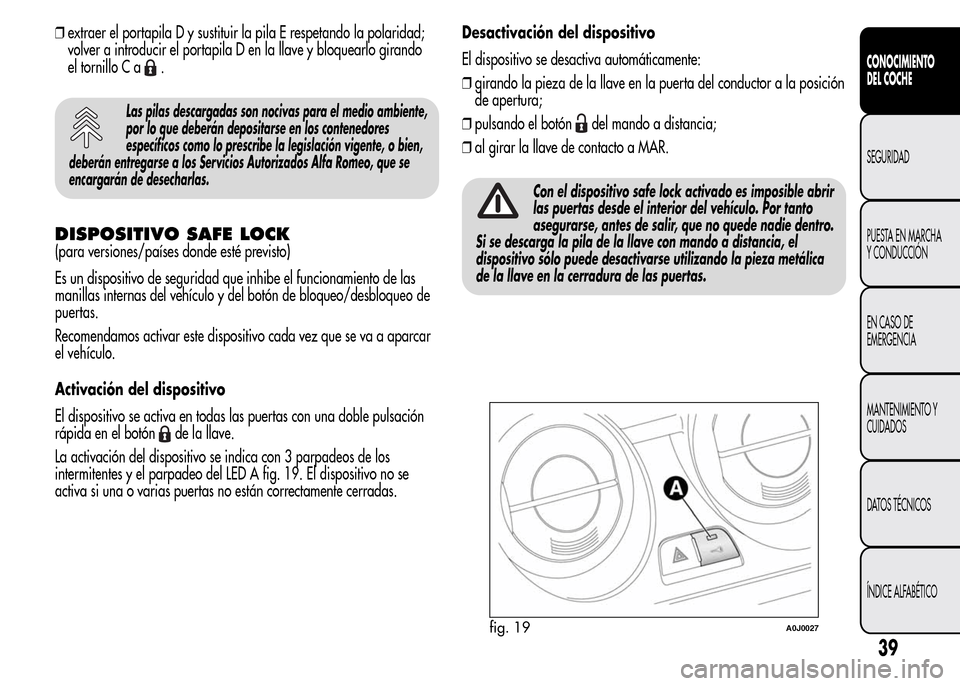

❒extraer el portapila D y sustituir la pila E respetando la polaridad;
volver a introducir el portapila D en la llave y bloquearlo girando
el tornillo C a
.
Las pilas descargadas son nocivas para el medio ambiente,
por lo que deberán depositarse en los contenedores
específicos como lo prescribe la legislación vigente, o bien,
deberán entregarse a los Servicios Autorizados Alfa Romeo, que se
encargarán de desecharlas.
DISPOSITIVO SAFE LOCK
(para versiones/países donde esté previsto)
Es un dispositivo de seguridad que inhibe el funcionamiento de las
manillas internas del vehículo y del botón de bloqueo/desbloqueo de
puertas.
Recomendamos activar este dispositivo cada vez que se va a aparcar
el vehículo.
Activación del dispositivo
El dispositivo se activa en todas las puertas con una doble pulsación
rápida en el botón
de la llave.
La activación del dispositivo se indica con 3 parpadeos de los
intermitentes y el parpadeo del LED A fig. 19. El dispositivo no se
activa si una o varias puertas no están correctamente cerradas.Desactivación del dispositivo
El dispositivo se desactiva automáticamente:
❒girando la pieza de la llave en la puerta del conductor a la posición
de apertura;
❒pulsando el botón
del mando a distancia;
❒al girar la llave de contacto a MAR.
Con el dispositivo safe lock activado es imposible abrir
las puertas desde el interior del vehículo. Por tanto
asegurarse, antes de salir, que no quede nadie dentro.
Si se descarga la pila de la llave con mando a distancia, el
dispositivo sólo puede desactivarse utilizando la pieza metálica
de la llave en la cerradura de las puertas.
fig. 19A0J0027
39
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 44 of 280

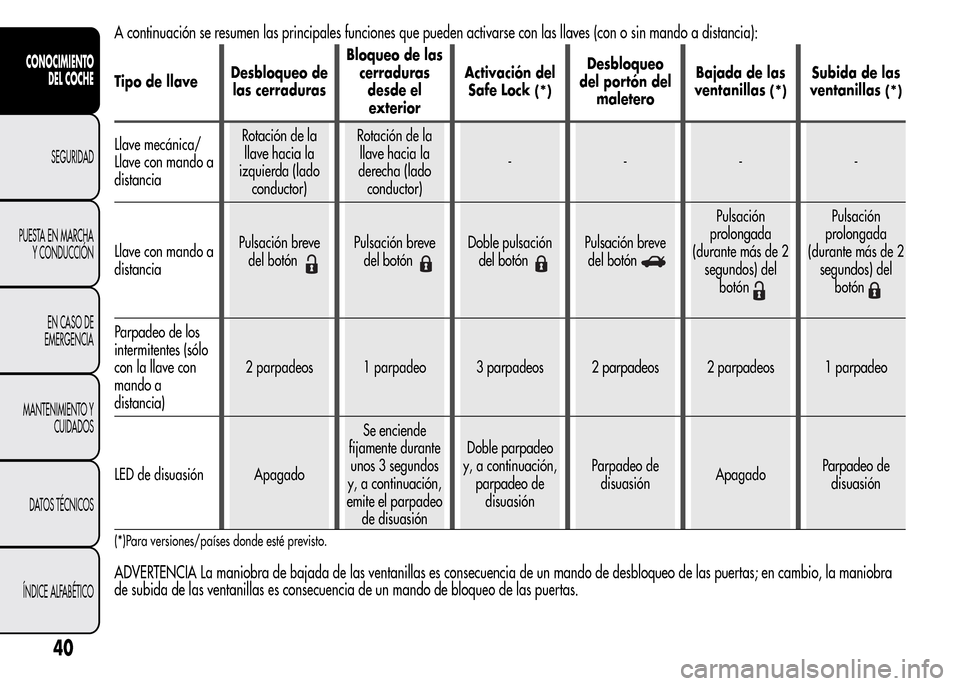

A continuación se resumen las principales funciones que pueden activarse con las llaves (con o sin mando a distancia):
Tipo de llaveDesbloqueo de
las cerradurasBloqueo de las
cerraduras
desde el
exteriorActivación del
Safe Lock(*)
Desbloqueo
del portón del
maleteroBajada de las
ventanillas
(*)
Subida de las
ventanillas
(*)
Llave mecánica/
Llave con mando a
distanciaRotación de la
llave hacia la
izquierda (lado
conductor)Rotación de la
llave hacia la
derecha (lado
conductor)----
Llave con mando a
distanciaPulsación breve
del botón
Pulsación breve
del botónDoble pulsación
del botónPulsación breve
del botón
Pulsación
prolongada
(durante más de 2
segundos) del
botónPulsación
prolongada
(durante más de 2
segundos) del
botón
Parpadeo de los
intermitentes (sólo
con la llave con
mando a
distancia)2 parpadeos 1 parpadeo 3 parpadeos 2 parpadeos 2 parpadeos 1 parpadeo
LED de disuasión ApagadoSe enciende
fijamente durante
unos 3 segundos
y, a continuación,
emite el parpadeo
de disuasiónDoble parpadeo
y, a continuación,
parpadeo de
disuasiónParpadeo de
disuasiónApagadoParpadeo de
disuasión
(*)Para versiones/países donde esté previsto.
ADVERTENCIA La maniobra de bajada de las ventanillas es consecuencia de un mando de desbloqueo de las puertas; en cambio, la maniobra
de subida de las ventanillas es consecuencia de un mando de bloqueo de las puertas.
40
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 45 of 280

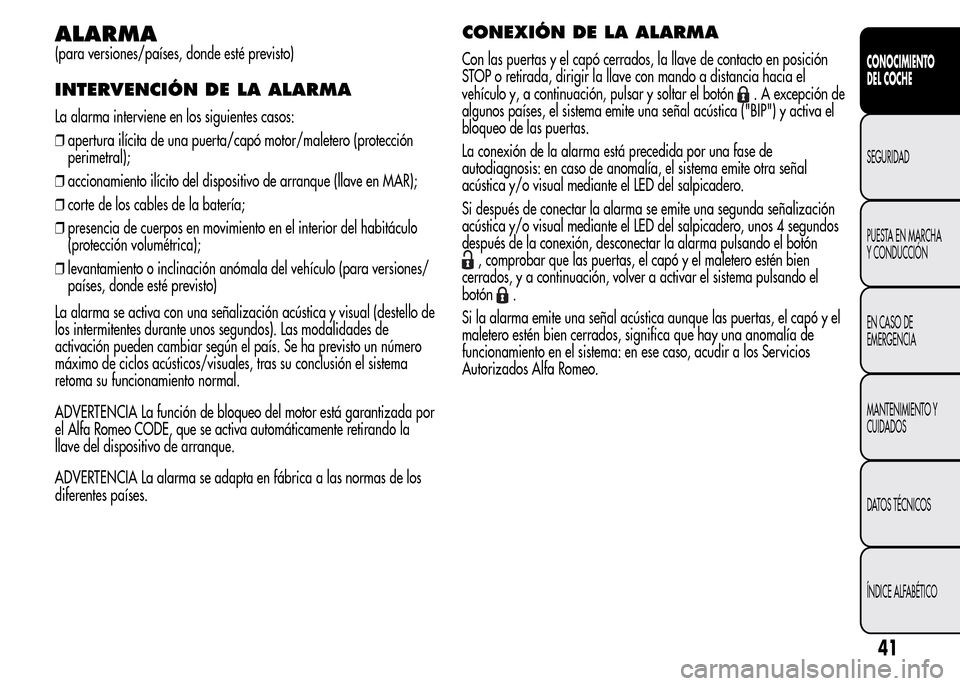

ALARMA
(para versiones/países, donde esté previsto)
INTERVENCIÓN DE LA ALARMA
La alarma interviene en los siguientes casos:
❒apertura ilícita de una puerta/capó motor/maletero (protección
perimetral);
❒accionamiento ilícito del dispositivo de arranque (llave en MAR);
❒corte de los cables de la batería;
❒presencia de cuerpos en movimiento en el interior del habitáculo
(protección volumétrica);
❒levantamiento o inclinación anómala del vehículo (para versiones/
países, donde esté previsto)
La alarma se activa con una señalización acústica y visual (destello de
los intermitentes durante unos segundos). Las modalidades de
activación pueden cambiar según el país. Se ha previsto un número
máximo de ciclos acústicos/visuales, tras su conclusión el sistema
retoma su funcionamiento normal.
ADVERTENCIA La función de bloqueo del motor está garantizada por
el Alfa Romeo CODE, que se activa automáticamente retirando la
llave del dispositivo de arranque.
ADVERTENCIA La alarma se adapta en fábrica a las normas de los
diferentes países.
CONEXIÓN DE LA ALARMA
Con las puertas y el capó cerrados, la llave de contacto en posición
STOP o retirada, dirigir la llave con mando a distancia hacia el
vehículo y, a continuación, pulsar y soltar el botón
. A excepción de
algunos países, el sistema emite una señal acústica ("BIP") y activa el
bloqueo de las puertas.
La conexión de la alarma está precedida por una fase de
autodiagnosis: en caso de anomalía, el sistema emite otra señal
acústica y/o visual mediante el LED del salpicadero.
Si después de conectar la alarma se emite una segunda señalización
acústica y/o visual mediante el LED del salpicadero, unos 4 segundos
después de la conexión, desconectar la alarma pulsando el botón
, comprobar que las puertas, el capó y el maletero estén bien
cerrados, y a continuación, volver a activar el sistema pulsando el
botón
.
Si la alarma emite una señal acústica aunque las puertas, el capó y el
maletero estén bien cerrados, significa que hay una anomalía de
funcionamiento en el sistema: en ese caso, acudir a los Servicios
Autorizados Alfa Romeo.
41
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 46 of 280

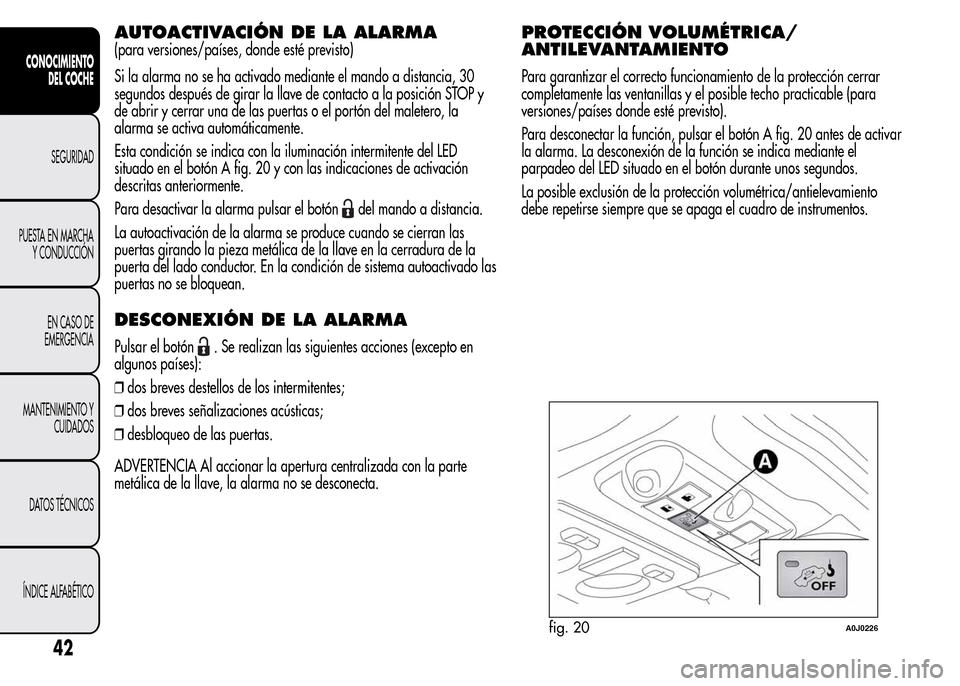

AUTOACTIVACIÓN DE LA ALARMA
(para versiones/países, donde esté previsto)
Si la alarma no se ha activado mediante el mando a distancia, 30
segundos después de girar la llave de contacto a la posición STOP y
de abrir y cerrar una de las puertas o el portón del maletero, la
alarma se activa automáticamente.
Esta condición se indica con la iluminación intermitente del LED
situado en el botón A fig. 20 y con las indicaciones de activación
descritas anteriormente.
Para desactivar la alarma pulsar el botón
del mando a distancia.
La autoactivación de la alarma se produce cuando se cierran las
puertas girando la pieza metálica de la llave en la cerradura de la
puerta del lado conductor. En la condición de sistema autoactivado las
puertas no se bloquean.
DESCONEXIÓN DE LA ALARMA
Pulsar el botón. Se realizan las siguientes acciones (excepto en
algunos países):
❒dos breves destellos de los intermitentes;
❒dos breves señalizaciones acústicas;
❒desbloqueo de las puertas.
ADVERTENCIA Al accionar la apertura centralizada con la parte
metálica de la llave, la alarma no se desconecta.
PROTECCIÓN VOLUMÉTRICA/
ANTILEVANTAMIENTO
Para garantizar el correcto funcionamiento de la protección cerrar
completamente las ventanillas y el posible techo practicable (para
versiones/países donde esté previsto).
Para desconectar la función, pulsar el botón A fig. 20 antes de activar
la alarma. La desconexión de la función se indica mediante el
parpadeo del LED situado en el botón durante unos segundos.
La posible exclusión de la protección volumétrica/antielevamiento
debe repetirse siempre que se apaga el cuadro de instrumentos.
fig. 20A0J0226
42
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 47 of 280

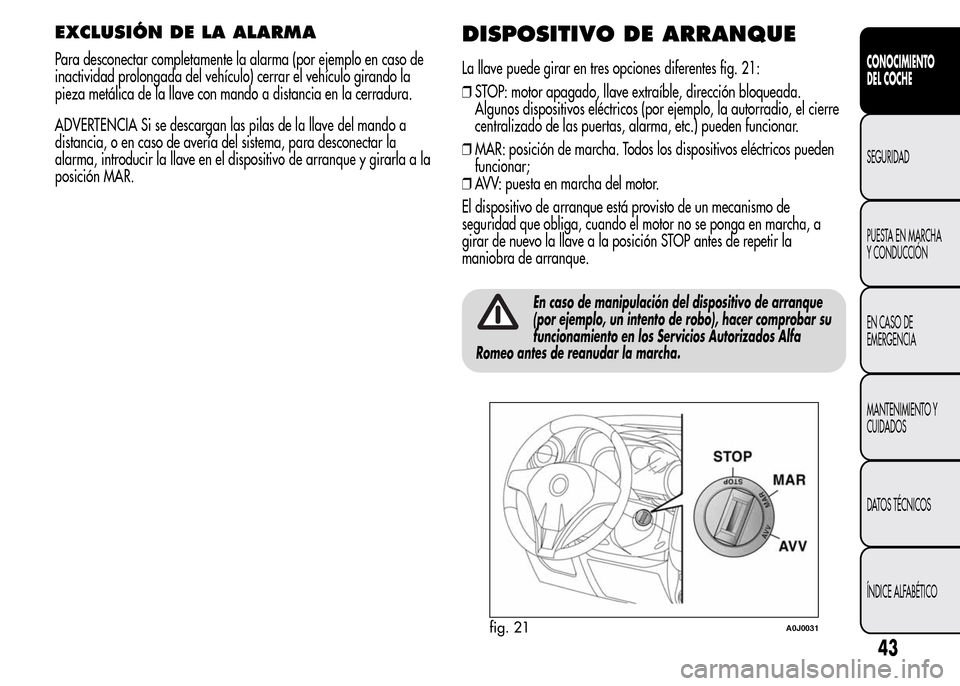

EXCLUSIÓN DE LA ALARMA
Para desconectar completamente la alarma (por ejemplo en caso de
inactividad prolongada del vehículo) cerrar el vehículo girando la
pieza metálica de la llave con mando a distancia en la cerradura.
ADVERTENCIA Si se descargan las pilas de la llave del mando a
distancia, o en caso de avería del sistema, para desconectar la
alarma, introducir la llave en el dispositivo de arranque y girarla a la
posición MAR.
DISPOSITIVO DE ARRANQUE
La llave puede girar en tres opciones diferentes fig. 21:
❒STOP: motor apagado, llave extraíble, dirección bloqueada.
Algunos dispositivos eléctricos (por ejemplo, la autorradio, el cierre
centralizado de las puertas, alarma, etc.) pueden funcionar.
❒MAR: posición de marcha. Todos los dispositivos eléctricos pueden
funcionar;
❒AVV: puesta en marcha del motor.
El dispositivo de arranque está provisto de un mecanismo de
seguridad que obliga, cuando el motor no se ponga en marcha, a
girar de nuevo la llave a la posición STOP antes de repetir la
maniobra de arranque.
En caso de manipulación del dispositivo de arranque
(por ejemplo, un intento de robo), hacer comprobar su
funcionamiento en los Servicios Autorizados Alfa
Romeo antes de reanudar la marcha.
fig. 21A0J0031
43
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 48 of 280

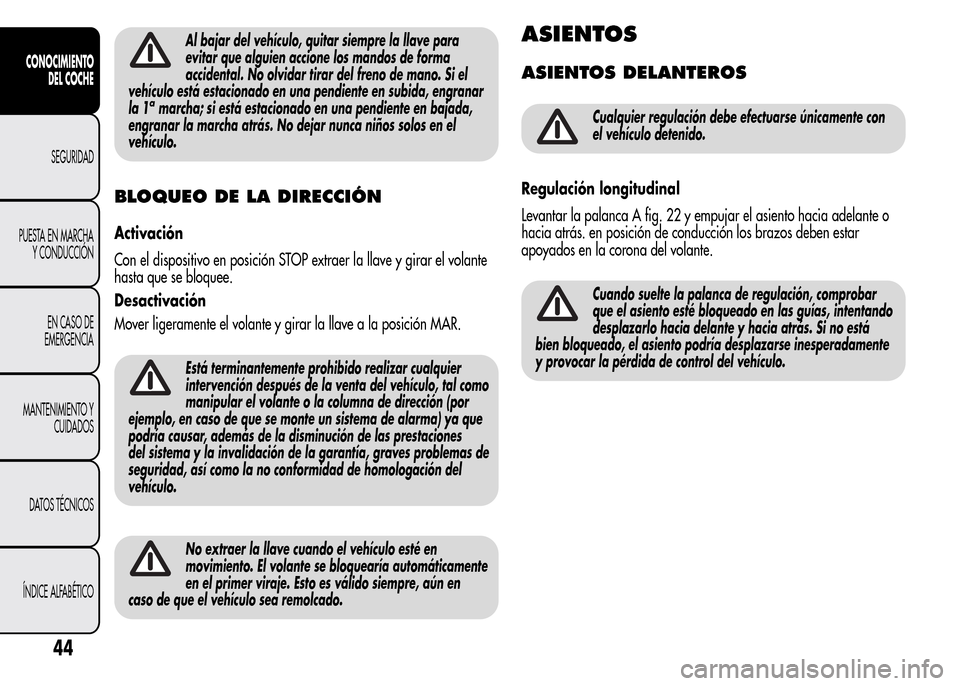

Al bajar del vehículo, quitar siempre la llave para
evitar que alguien accione los mandos de forma
accidental. No olvidar tirar del freno de mano. Si el
vehículo está estacionado en una pendiente en subida, engranar
la 1
amarcha; si está estacionado en una pendiente en bajada,
engranar la marcha atrás. No dejar nunca niños solos en el
vehículo.
BLOQUEO DE LA DIRECCIÓN
Activación
Con el dispositivo en posición STOP extraer la llave y girar el volante
hasta que se bloquee.
Desactivación
Mover ligeramente el volante y girar la llave a la posición MAR.
Está terminantemente prohibido realizar cualquier
intervención después de la venta del vehículo, tal como
manipular el volante o la columna de dirección (por
ejemplo, en caso de que se monte un sistema de alarma) ya que
podría causar, además de la disminución de las prestaciones
del sistema y la invalidación de la garantía, graves problemas de
seguridad, así como la no conformidad de homologación del
vehículo.
No extraer la llave cuando el vehículo esté en
movimiento. El volante se bloquearía automáticamente
en el primer viraje. Esto es válido siempre, aún en
caso de que el vehículo sea remolcado.
ASIENTOS
ASIENTOS DELANTEROS
Cualquier regulación debe efectuarse únicamente con
el vehículo detenido.
Regulación longitudinal
Levantar la palanca A fig. 22 y empujar el asiento hacia adelante o
hacia atrás. en posición de conducción los brazos deben estar
apoyados en la corona del volante.
Cuando suelte la palanca de regulación, comprobar
que el asiento esté bloqueado en las guías, intentando
desplazarlo hacia delante y hacia atrás. Si no está
bien bloqueado, el asiento podría desplazarse inesperadamente
y provocar la pérdida de control del vehículo.
44
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 49 of 280

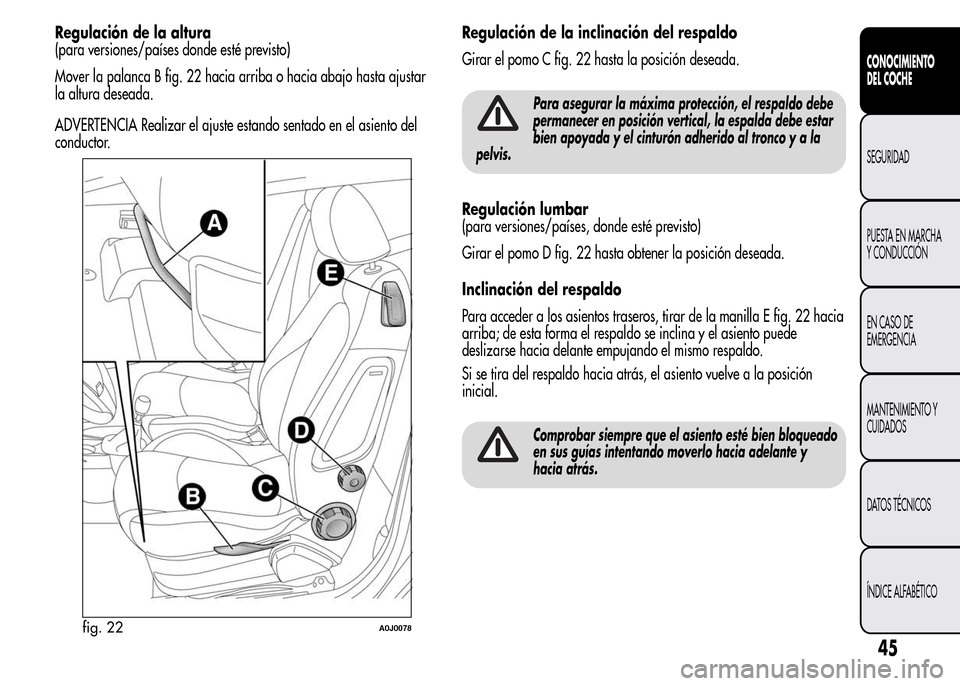

Regulación de la altura
(para versiones/países donde esté previsto)
Mover la palanca B fig. 22 hacia arriba o hacia abajo hasta ajustar
la altura deseada.
ADVERTENCIA Realizar el ajuste estando sentado en el asiento del
conductor.Regulación de la inclinación del respaldo
Girar el pomo C fig. 22 hasta la posición deseada.
Para asegurar la máxima protección, el respaldo debe
permanecer en posición vertical, la espalda debe estar
bien apoyada y el cinturón adherido al tronco y a la
pelvis.
Regulación lumbar
(para versiones/países, donde esté previsto)
Girar el pomo D fig. 22 hasta obtener la posición deseada.
Inclinación del respaldo
Para acceder a los asientos traseros, tirar de la manilla E fig. 22 hacia
arriba; de esta forma el respaldo se inclina y el asiento puede
deslizarse hacia delante empujando el mismo respaldo.
Si se tira del respaldo hacia atrás, el asiento vuelve a la posición
inicial.
Comprobar siempre que el asiento esté bien bloqueado
en sus guías intentando moverlo hacia adelante y
hacia atrás.
fig. 22A0J0078
45
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 50 of 280

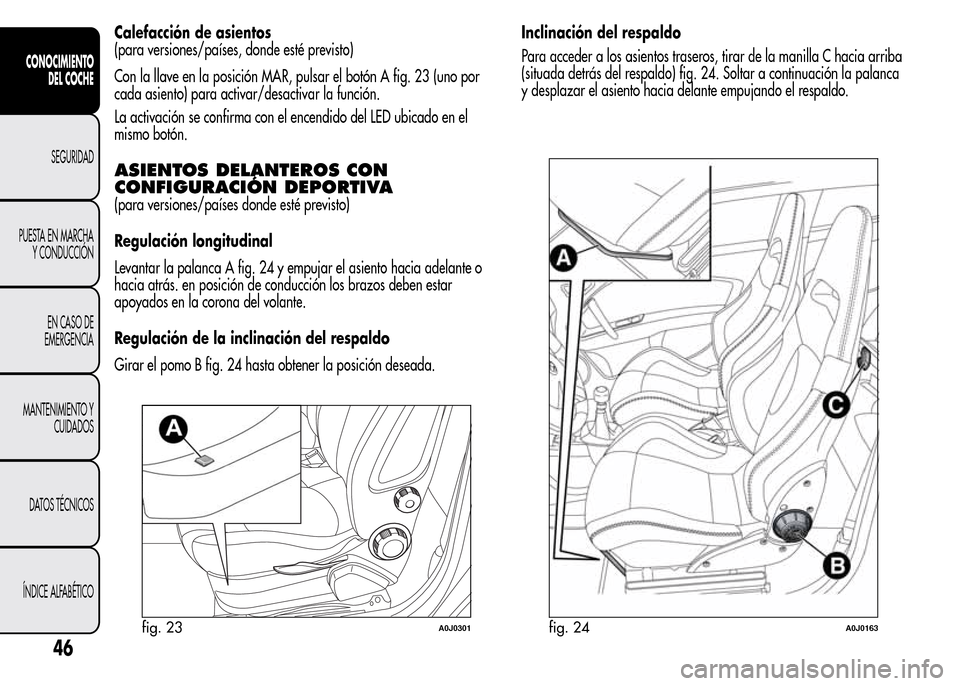

Calefacción de asientos
(para versiones/países, donde esté previsto)
Con la llave en la posición MAR, pulsar el botón A fig. 23 (uno por
cada asiento) para activar/desactivar la función.
La activación se confirma con el encendido del LED ubicado en el
mismo botón.
ASIENTOS DELANTEROS CON
CONFIGURACIÓN DEPORTIVA
(para versiones/países donde esté previsto)
Regulación longitudinal
Levantar la palanca A fig. 24 y empujar el asiento hacia adelante o
hacia atrás. en posición de conducción los brazos deben estar
apoyados en la corona del volante.
Regulación de la inclinación del respaldo
Girar el pomo B fig. 24 hasta obtener la posición deseada.Inclinación del respaldo
Para acceder a los asientos traseros, tirar de la manilla C hacia arriba
(situada detrás del respaldo) fig. 24. Soltar a continuación la palanca
y desplazar el asiento hacia delante empujando el respaldo.
fig. 23A0J0301fig. 24A0J0163
46
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
