Alfa Romeo MiTo 2021 Návod k použití a údržbě (in Czech)

SMĚROVÁ SVĚTLA
Přední
Pro výměnu žárovky vezměte klíč 1
obr. 81 (který je uložen ve schráně na
doklady), zasuňte ho do otvoru 2 a
objímku otáčejte proti směru hodinových
ručiček. Vytáhněte žárovku a vyměňte ji.Boční
Postup při výměně žárovky:
zatlačením na kryt 1 obr. 82 stlačte
vnitřní svorku 2; vytáhněte skupinu
směrem ven;
otočte objímku 3 doleva, vytáhněte
žárovku 3 a vyměňte ji;
namontujte zpět zasuňte objímku 3 do
krytu a otočte jí doprava;
namontujte zpět skupinu a ujistěte se
o zaklapnutí vnitřní svorky 2.
PŘEDNÍ SVĚTLOMETY DO MLHY
(jsou-li ve výbavě)
Tyto žárovky si nechejte vyměnit u
autorizovaného servisu Alfa Romeo.
ZADNÍ OPTICKÉ SKUPINY
Pro přístup k optické skupině je třeba
uvolnit boční panel zavazadlového
prostoru (viz obr. 0 ). V zadní optické
skupině jsou žárovky pozičních,
směrových a brzdových světel.
Směrová světla
Pro výměnu žárovky zvedněte boční
obložení v zavazadlovém prostoru,
natočte objímku žárovky 1 obr. 0 a
vyměňte žárovku.
Poziční / brzdová světla
Jsou to světla s led technologií. S
výměnou se obraťte na autorizovaný
servis Alfa Romeo.
80A0J0040C
81A0J0018C
82A0J0042C
109

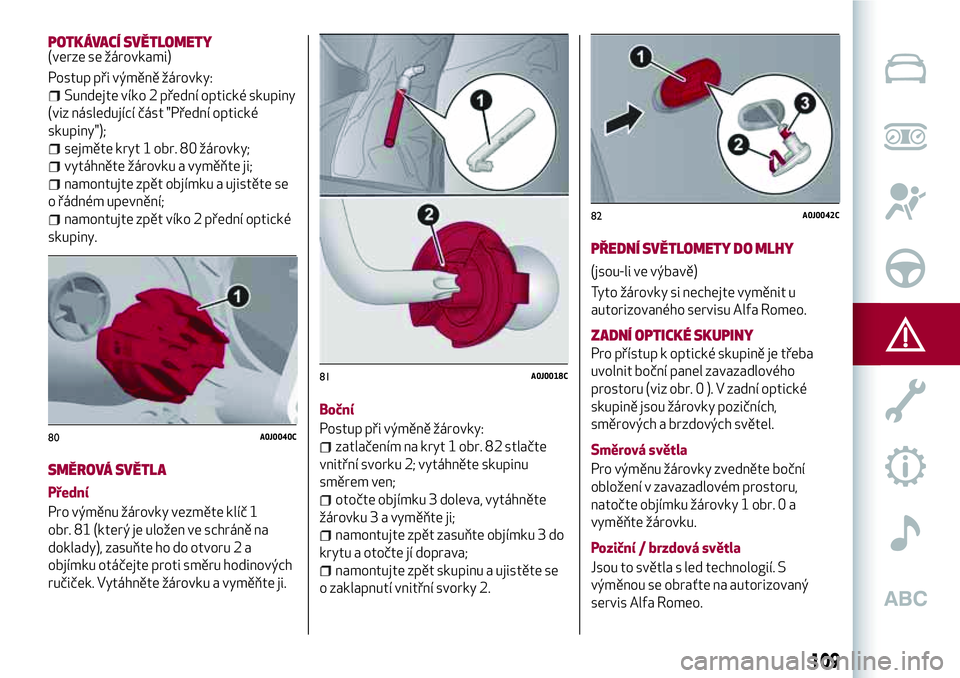

POTKÁVACÍ SVĚTLOMETY(verze se žárovkami)
Postup při výměně žárovky:
Sundejte víko 2 přední optické skupiny
(viz následující část "Přední optické
skupiny");
sejměte kryt 1 obr. 80 žárovky;
vytáhněte žárovku a vyměňte ji;
namontujte zpět objímku a ujistěte se
o řádném upevnění;
namontujte zpět víko 2 přední optické
skupiny.

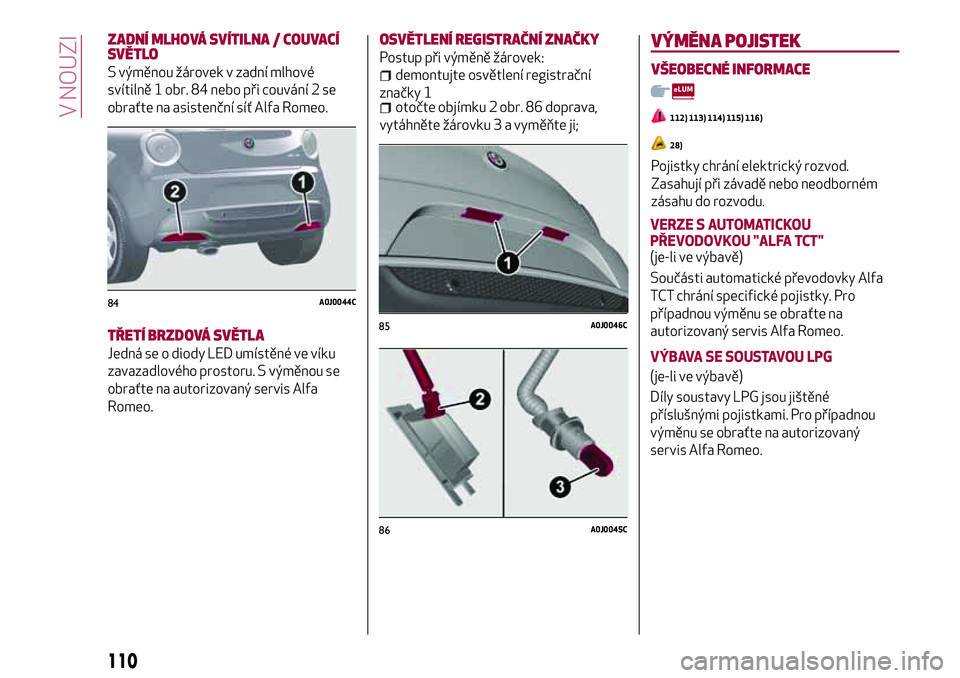

ZADNÍ MLHOVÁ SVÍTILNA / COUVACÍ
SVĚTLO
S výměnou žárovek v zadní mlhové
svítilně 1 obr. 84 nebo při couvání 2 se
obraťte na asistenční síť Alfa Romeo.
TŘETÍ BRZDOVÁ SVĚTLA
Jedná se o diody LED umístěné ve víku
zavazadlového prostoru. S výměnou se
obraťte na autorizovaný servis Alfa
Romeo.
OSVĚTLENÍ REGISTRAČNÍ ZNAČKY
Postup při výměně žárovek:
demontujte osvětlení registrační
značky 1
otočte objímku 2 obr. 86 doprava,
vytáhněte žárovku 3 a vyměňte ji;
VÝMĚNA POJISTEK
VŠEOBECNÉ INFORMACE
112) 113) 114) 115) 116)
28)
Pojistky chrání elektrický rozvod.
Zasahují při závadě nebo neodborném
zásahu do rozvodu.
VERZE S AUTOMATICKOU
PŘEVODOVKOU "ALFA TCT"
(je-li ve výbavě)
Součásti automatické převodovky Alfa
TCT chrání specifické pojistky. Pro
případnou výměnu se obraťte na
autorizovaný servis Alfa Romeo.
VÝBAVA SE SOUSTAVOU LPG
(je-li ve výbavě)
Díly soustavy LPG jsou jištěné
příslušnými pojistkami. Pro případnou
výměnu se obraťte na autorizovaný
servis Alfa Romeo.
84A0J0044C
85A0J0046C
86A0J0045C
110
V NOUZI

Elektrické spotřebiče jištěné příslušnou
pojistkou jsou uvedeny na vnitřní straně
víka. Po výměně pojistky zkontrolujte,
zda je řádně zavřené víko 2 pojistkové
skříňky.Pojistková skříňka pod palubní deskou
Pro přístup k pojistkám obr. 90 otevřete
víko 1 obr. 89, jednou rukou uchopte
krytku 2 ve vyznačeném místě na
obrázku a otočte jí ve směru vyznačeném
šipkou tak, abyste se nejdřív uvolnily
vnitřní úchyty 3 a pak úchyty 4.
87A0J0126C
88A0J0417C
89A0J0334C
111

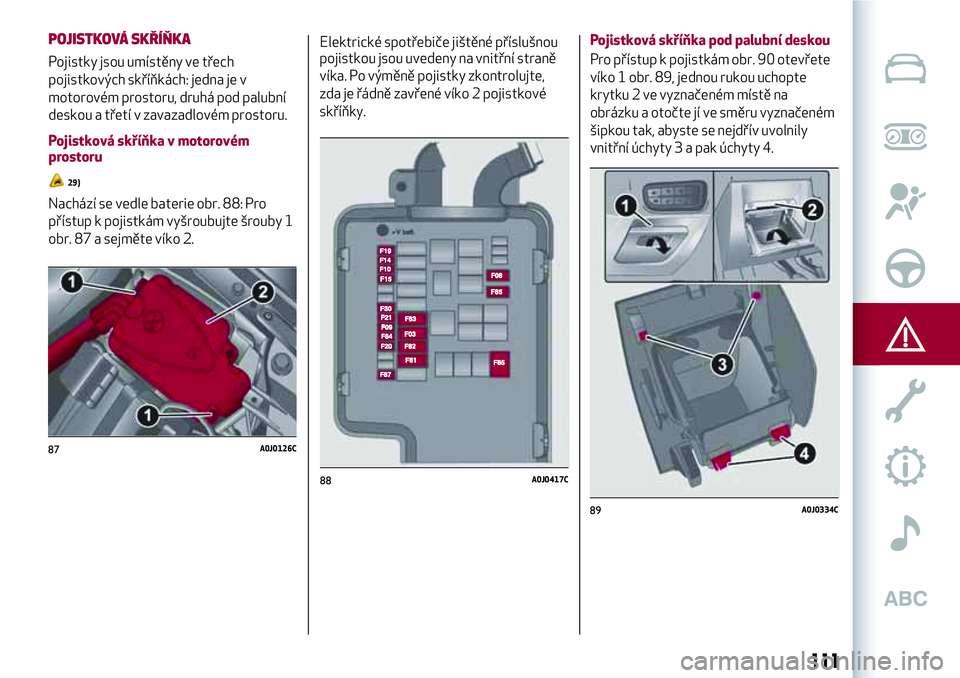

POJISTKOVÁ SKŘÍŇKA
Pojistky jsou umístěny ve třech
pojistkových skříňkách: jedna je v
motorovém prostoru, druhá pod palubní
deskou a třetí v zavazadlovém prostoru.
Pojistková skříňka v motorovém
prostoru
29)
Nachází se vedle baterie obr. 88: Pro
přístup k pojistkám vyšroubujte šrouby 1
obr. 87 a sejměte víko 2.

91A0J0264C
92A0J0175C
112
V NOUZI
Pojistková skříňka v zavazadlovém
prostoru
Pro přístup do pojistkové skříňky
obr. 92 (na levé straně zavazadlového
prostoru) otevřete inspekční víko, jak je
vyobrazeno na obr. 91.
90A0J0205C

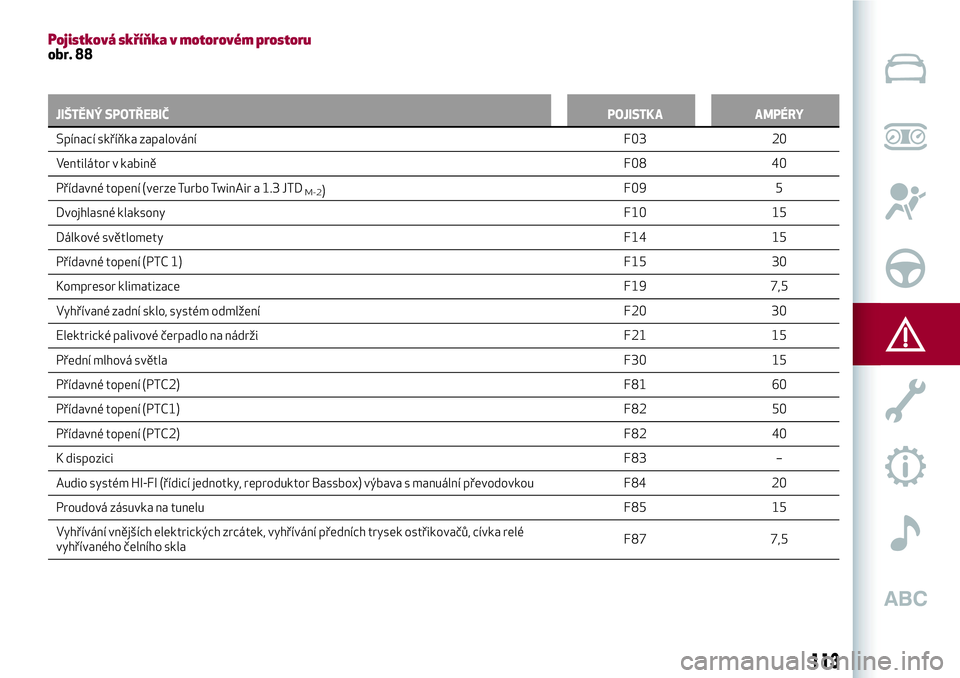

Pojistková skříňka v motorovém prostoruobr. 88
JIŠTĚNÝ SPOTŘEBIČPOJISTKA AMPÉRY
Spínací skříňka zapalováníF03
20
Ventilátor v kabiněF08 40
Přídavné topení (verze Turbo TwinAir a 1.3 JTD
M-2)F09 5
Dvojhlasné klaksonyF10 15
Dálkové světlometyF14 15
Přídavné topení (PTC 1)F15 30
Kompresor klimatizaceF19 7,5
Vyhřívané zadní sklo, systém odmlžení F20 30
Elektrické palivové čerpadlo na nádrži F21 15
Přední mlhová světlaF30 15
Přídavné topení (PTC2)F81 60
Přídavné topení (PTC1)F82 50
Přídavné topení (PTC2)F82 40
K dispoziciF83 –
Audio systém HI-FI (řídicí jednotky, reproduktor Bassbox) výbava s manuální převodovkou F84 20
Proudová zásuvka na tuneluF85 15
Vyhřívání vnějších elektrických zrcátek, vyhřívání předních trysek ostřikovačů, cívka relé
vyhřívaného čelního sklaF87 7,5
113

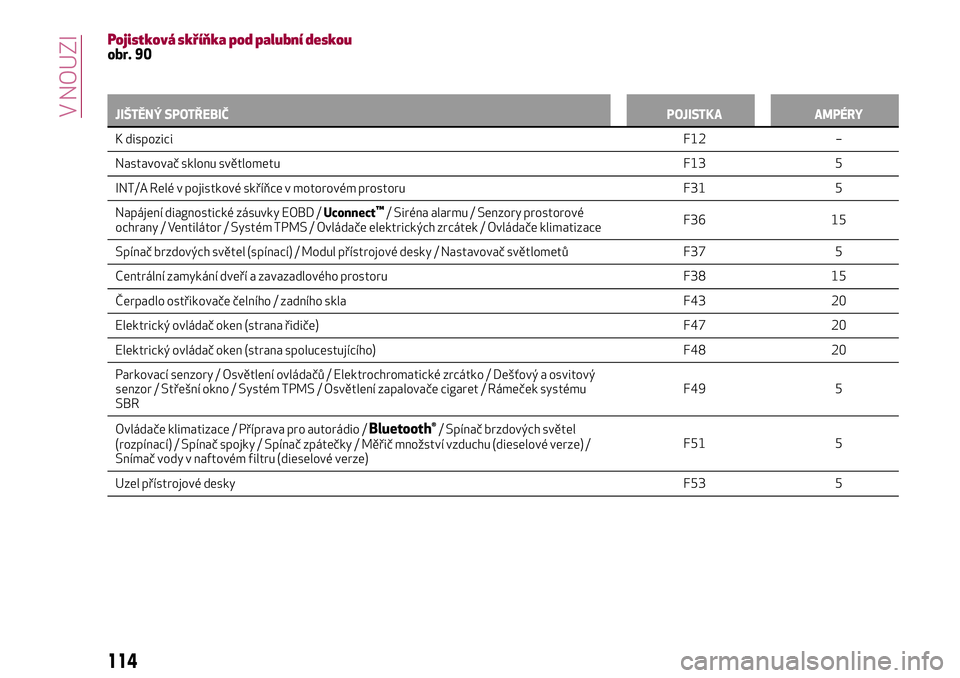

Pojistková skříňka pod palubní deskouobr. 90
JIŠTĚNÝ SPOTŘEBIČPOJISTKA AMPÉRY
K dispoziciF12
–
Nastavovač sklonu světlometu F13 5
INT/A Relé v pojistkové skříňce v motorovém prostoru F31 5
Napájení diagnostické zásuvky EOBD /Uconnect
™/ Siréna alarmu / Senzory prostorové
ochrany / Ventilátor / Systém TPMS / Ovládače elektrických zrcátek / Ovládače klimatizaceF36 15
Spínač brzdových světel (spínací) / Modul přístrojové desky / Nastavovač světlometů F37 5
Centrální zamykání dveří a zavazadlového prostoru F38 15
Čerpadlo ostřikovače čelního / zadního skla F43 20
Elektrický ovládač oken (strana řidiče) F47 20
Elektrický ovládač oken (strana spolucestujícího) F48 20
Parkovací senzory / Osvětlení ovládačů / Elektrochromatické zrcátko / Dešťový a osvitový
senzor / Střešní okno / Systém TPMS / Osvětlení zapalovače cigaret / Rámeček systému
SBRF49 5
Ovládače klimatizace / Příprava pro autorádio /
Bluetooth®/ Spínač brzdových světel
(rozpínací) / Spínač spojky / Spínač zpátečky / Měřič množství vzduchu (dieselové verze) /
Snímač vody v naftovém filtru (dieselové verze)F51 5
Uzel přístrojové deskyF53 5
114
V NOUZI

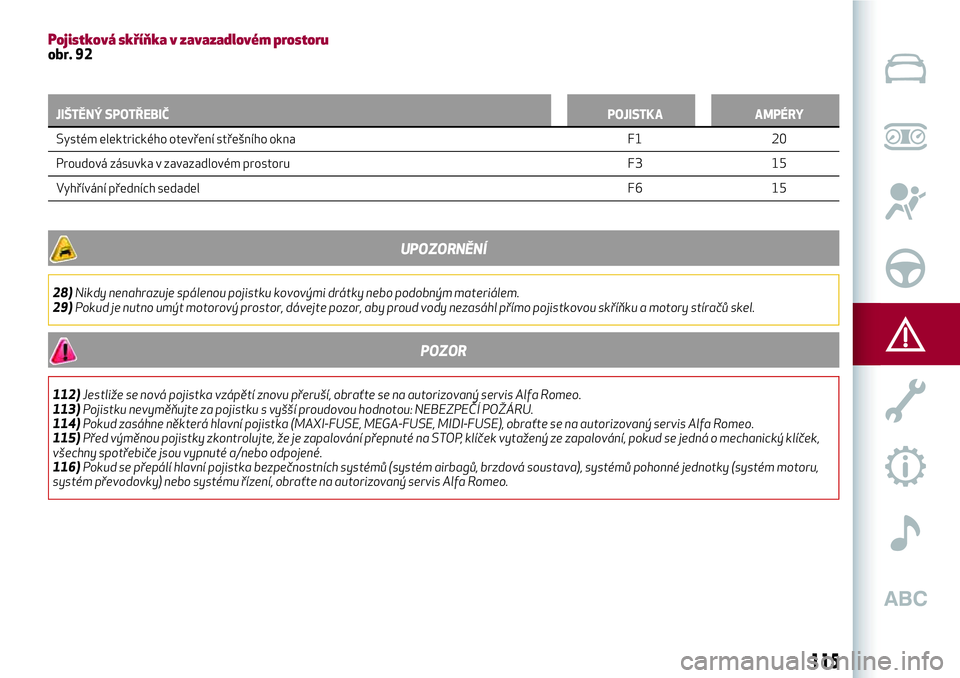

Pojistková skříňka v zavazadlovém prostoruobr. 92
JIŠTĚNÝ SPOTŘEBIČPOJISTKA AMPÉRY
Systém elektrického otevření střešního okna F1 20
P
roudová zásuvka v zavazadlovém prostoru F3 15
Vyhřívání předních sedadelF6 15
UPOZORNĚNÍ
28)Nikdy nenahrazuje spálenou pojistku kovovými drátky nebo podobným materiálem.
29)Pokud je nutno umýt motorový prostor, dávejte pozor, aby proud vody nezasáhl přímo pojistkovou skříňku a motory stíračů skel.
POZOR
112)Jestliže se nová pojistka vzápětí znovu přeruší, obraťte se na autorizovaný servis Alfa Romeo.
113)Pojistku nevyměňujte za pojistku s vyšší proudovou hodnotou: NEBEZPEČÍ POŽÁRU.
114)Pokud zasáhne některá hlavní pojistka (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE), obraťte se na autorizovaný servis Alfa Romeo.
115)Před výměnou pojistky zkontrolujte, že je zapalování přepnuté na STOP, klíček vytažený ze zapalování, pokud se jedná o mechanický klíček,
všechny spotřebiče jsou vypnuté a/nebo odpojené.
116)Pokud se přepálí hlavní pojistka bezpečnostních systémů (systém airbagů, brzdová soustava), systémů pohonné jednotky (systém motoru,
systém převodovky) nebo systému řízení, obraťte na autorizovaný servis Alfa Romeo.
115

VÝMĚNA KOLA
ZVEDÁK
117) 118) 119) 120) 121) 122)
30) 31)
Důležité:
zvedák váží 1,76 kg;
zvedák není třeba seřizovat;
zvedák se nedá opravit; vadný zvedák
je nutno nahradit jiným originálním
zvedákem;
na zvedák se nesmí montovat žádné
jiné nářadí než ovládací klika.
Údržba zvedáku
zabraňte usazování nečistot na
“šroubovici”;
“šroubovici” často mažte;
zvedák v žádném případě neupravujte.
Podmínky, kdy se zvedák nesmí
používat:
teploty pod -40 °C;
v písčitém či bahnitém terénu;
na nerovném terénu;
na vozovce s velkým sklonem;
za extrémních klimatických jevů:
bouřka, tajfun, cyklon, sněžná bouře,
průtrž mračen, atd.
v přímém kontaktu s motorem nebo
pro opravy pod vozidlem;
na plavidlech.Postup při výměně kola
Postup při výměně kola:
zastavte vozidlo v místě, které
nepředstavuje nebezpečí pro provoz
ostatních dopravních prostředků a
umožňuje kolo bezpečně vyměnit. Pokud
možno, postavte vozidlo na rovný a
dostatečně pevný podklad;
vypněte motor, zatáhněte parkovací
brzdu a zařaďte první rychlostní stupeň
nebo zpátečku. Před vystoupením z
vozidla si oblékněte reflexní vestu
(povinnost ze zákona);
otevřete zavazadlový prostor,
zvedněte nahoru obložení zatažením za
pásek 1 obr. 93;
vyšroubujte zajišťovací zařízení 1
obr. 94, vezměte kontejner s nářadím 2 a
postavte ho vedle vyměňovaného kola.
Pak vytáhněte rezervní kolo 3;
verze s ocelovými ráfky: zasuňte
šroubovák do zdířky 1 obr. 95 tak, aby se
uvolnila zajišťovací svorka 2 krytu kola;
verze se slitinovými ráfky: zatřeste
vozidlem, aby se usnadnilo oddělení ráfku
od náboje kola, Některé verze se dodávají
se slitinovými ráfky s krytem náboje kola
obr. 96. Postup při odstranění krytu:
zasuňte šroubovák do otvorů 1 tak, aby
se zpřístupnily upevňovací šrouby. Pak
vyměňte rezervní kolo výše uvedeným
postupem.
93A0J0104C
94A0J0105C
116
V NOUZI

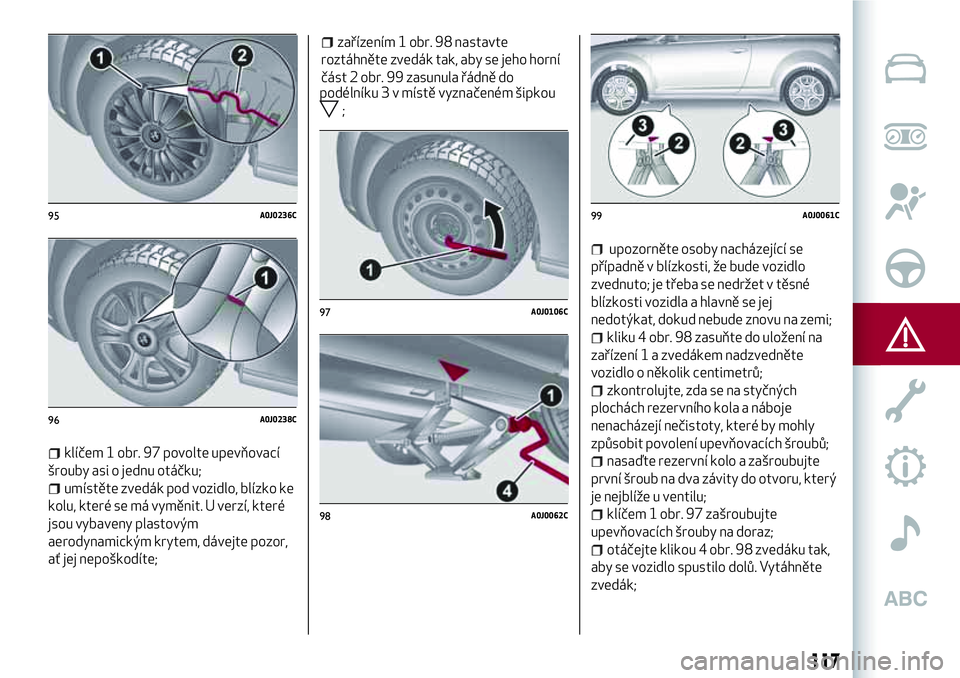

klíčem 1 obr. 97 povolte upevňovací
šrouby asi o jednu otáčku;
umístěte zvedák pod vozidlo, blízko ke
kolu, které se má vyměnit. U verzí, které
jsou vybaveny plastovým
aerodynamickým krytem, dávejte pozor,
ať jej nepoškodíte;
zařízením 1 obr. 98 nastavte
roztáhněte zvedák tak, aby se jeho horní
část 2 obr. 99 zasunula řádně do
podélníku 3 v místě vyznačeném šipkou
;
upozorněte osoby nacházející se
případně v blízkosti, že bude vozidlo
zvednuto; je třeba se nedržet v těsné
blízkosti vozidla a hlavně se jej
nedotýkat, dokud nebude znovu na zemi;
kliku 4 obr. 98 zasuňte do uložení na
zařízení 1 a zvedákem nadzvedněte
vozidlo o několik centimetrů;
zkontrolujte, zda se na styčných
plochách rezervního kola a náboje
nenacházejí nečistoty, které by mohly
způsobit povolení upevňovacích šroubů;
nasaďte rezervní kolo a zašroubujte
první šroub na dva závity do otvoru, který
je nejblíže u ventilu;
klíčem 1 obr. 97 zašroubujte
upevňovacích šrouby na doraz;
otáčejte klikou 4 obr. 98 zvedáku tak,
aby se vozidlo spustilo dolů. Vytáhněte
zvedák;
95A0J0236C
96A0J0238C
97A0J0106C
98A0J0062C
99A0J0061C
117

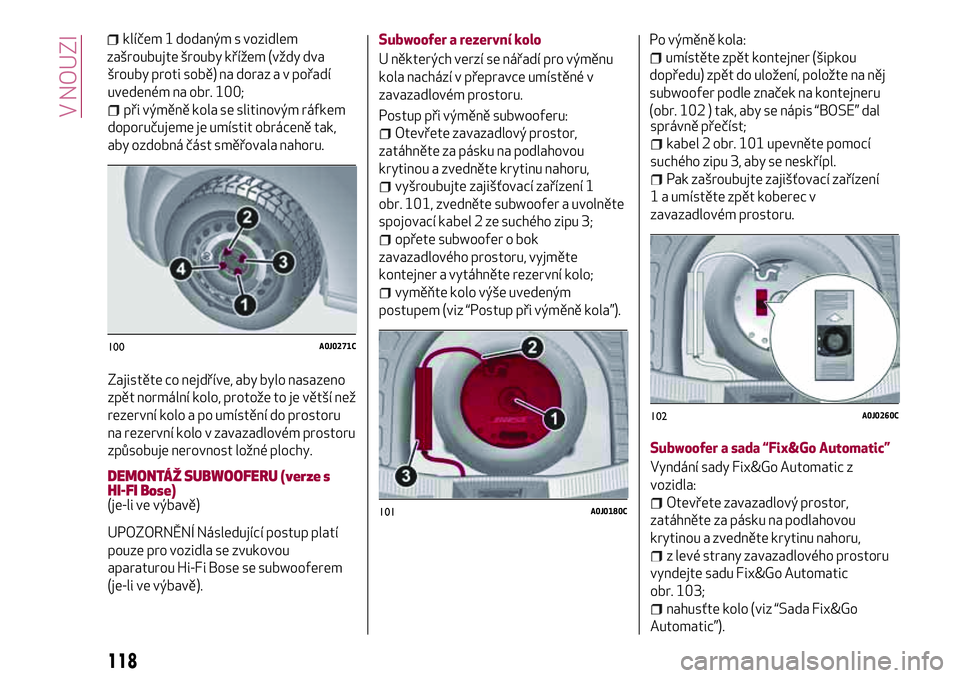

šrouby proti sobě) na doraz a v pořadí
uvedeném na obr. 100;
při výměně kola se slitinovým ráfkem
doporučujeme je umístit obráceně tak,
aby ozdobná část směřovala nahoru.
Zajistěte co nejdříve, aby bylo nasazeno
zpět normální kolo, protože to je větší než
rezervní kolo a po umístění do prostoru
na rezervní kolo v zavazadlovém prostoru
způsobuje nerovnost ložné plochy.
DEMONTÁŽ SUBWOOFERU (verze s
HI-FI Bose)
(je-li ve výbavě)
UPOZORNĚNÍ Následující postup platí
pouze pro vozidla se zvukovou
aparaturou Hi-Fi Bose se subwooferem
(je-li ve výbavě).
Subwoofer a rezervní kolo
U některých verzí se nářadí pro výměnu
kola nachází v přepravce umístěné v
zavazadlovém prostoru.
Postup při výměně subwooferu:
Otevřete zavazadlový prostor,
zatáhněte za pásku na podlahovou
krytinou a zvedněte krytinu nahoru,
vyšroubujte zajišťovací zařízení 1
obr. 101, zvedněte subwoofer a uvolněte
spojovací kabel 2 ze suchého zipu 3;
opřete subwoofer o bok
zavazadlového prostoru, vyjměte
kontejner a vytáhněte rezervní kolo;
vyměňte kolo výše uvedeným
postupem (viz “Postup při výměně kola”).Po výměně kola:
umístěte zpět kontejner (šipkou
dopředu) zpět do uložení, položte na něj
subwoofer podle značek na kontejneru
(obr. 102 ) tak, aby se nápis “BOSE” dal
správně přečíst;
kabel 2 obr. 101 upevněte pomocí
suchého zipu 3, aby se neskřípl.
Pak zašroubujte zajišťovací zařízení
1 a umístěte zpět koberec v
zavazadlovém prostoru.
Subwoofer a sada “Fix&Go Automatic”
Vyndání sady Fix&Go Automatic z
vozidla:
Otevřete zavazadlový prostor,
zatáhněte za pásku na podlahovou
krytinou a zvedněte krytinu nahoru,
z levé strany zavazadlového prostoru
vyndejte sadu Fix&Go Automatic
obr. 103;
nahusťte kolo (viz “Sada Fix&Go
Automatic”).
100A0J0271C
101A0J0180C
102A0J0260C
118
V NOUZI
klíčem 1 dodaným s vozidlem
zašroubujte šrouby křížem (vždy dva
