Page 181 of 228
KAROSSERIE
PFLEGE DER KAROSSERIE
Lackierung
74)7)
Den Lack bei Abschürfungen oder tiefen
Rillen sofort nachbessern lassen, um die
Ausbildung von Rost zu vermeiden.
Einige Fahrzeugteile können mattlackiert
sein und erfordern eine besonders
sorgfältige Pflege: beachten Sie hierzu
die Anweisungen am Ende dieses
Abschnitts.
75)
Für die korrekte Wagenwäsche wie folgt
vorgehen:
Dampfstrahler oder Hochdruckreiniger
benutzen. Immer einen Abstand von
mindestens 40 cm von der Karosserie
einhalten, um Beschädigungen oder
Alterationen zu vermeiden.
Wasseransammlungen können das
Fahrzeug langfristig beschädigen.
Zur einfacheren Beseitigung von
Schmutz, der sich im normalen
Auflagebereich der Wischerblätter
abgelagert hat, wird empfohlen, die
Wischer vertikal zu stellen (Service
Position), für weitere Informationen
siehe Abschnitt “Wartungsprozeduren“ in
diesem Kapitel.Soll das Fahrzeug in einer Waschstraße
gereinigt werden, die das Fahrzeug
während der Reinigung bewegt, muss bei
Fahrzeugen mit Automatikgetrieben
folgendermaßen vorgegangen werden:
Das Fahrzeug muss auf einer ebenen
Unterlage stehen. Die automatische
Aktivierung der Feststellbremse beim
Abstellen des Motors deaktivieren
(Anleitungen hierzu finden Sie im
Abschnitt „Elektrische Feststellbremse”
im Kapitel „Anlassen und Fahren”).
Bei stehendem Fahrzeug, Ganghebel
auf N (Neutral) und nicht
niedergetretenem Bremspedal die
Starttaste betätigen. Das Fahrzeug
bleibt 15 Minuten im Betriebsmodus N
(Leerlauf) danach wird automatisch der
Fahrbereich P (Parken) aktiviert.
ZUR BEACHTUNG
74)Zur Wahrung der Lackeigenschaften bei
und nach der Fahrzeugreinigung keine
Scheuer- bzw. Poliermittel benutzen.75)Vermeiden Sie bei automatischen
Waschanlagen, die Reinigung mit Rollen oder
Bürsten. Die Autowäsche sollte
ausschließlich von Hand mit
Reinigungsmitteln mit neutralem PH
erfolgen. Das Fahrzeug immer mit einem
feuchten Wildlederlappen gut abtrocknen.
Keine scheuernden bzw. polierenden Mittel
für die Autowäsche benutzen. Vogelkot muss
sofort und gründlich abgewaschen werden,
da dessen Säure besonders ätzend wirkt.
Möglichst vermeiden, das Fahrzeug unter
Bäumen zu parken. Eventuellen Baumharz
sofort entfernen, denn nach dem
Austrocknen sind diese Rückstände
ausschließlich mit scheuernden bzw.
polierenden Mitteln zu entfernen, durch die
aber die Gefahr besteht, die typische
Matteigenschaft des Lacks zu verändern.
Zur Reinigung der Windschutz- und
Heckscheibe keine unverdünnte
Scheibenwaschflüssigkeit benutzen. Immer
zuerst mit 50% Wasser verdünnen.
Unverdünnte Scheibenwaschflüssigkeit nur
einsetzen, wenn dies durch die
Außentemperaturbedingungen nicht zu
vermeiden ist.
ZUR BEACHTUNG
7)Reinigungsmittel verschmutzen das
Wasser. Das Waschen des Fahrzeugs ist
daher nur in den Anlagen vorzunehmen, die
für das Auffangen und die Reinigung der für
das Waschen verwendeten Flüssigkeiten
eingerichtet sind.
179
Page 182 of 228
180
Diese Seite wurde absichtlich freigelassen
Page 183 of 228

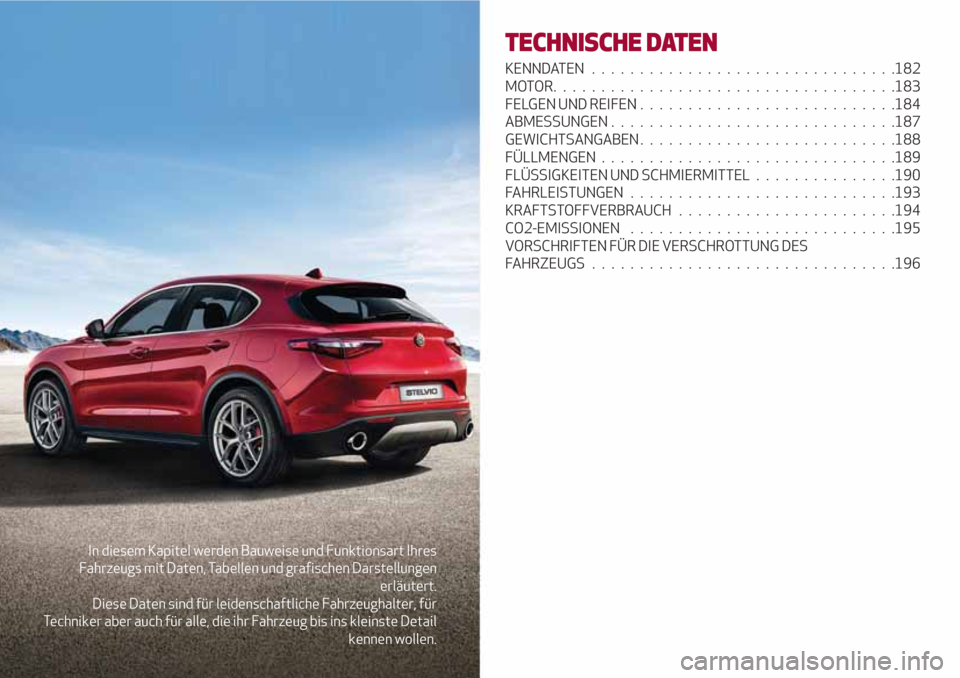

In diesem Kapitel werden Bauweise und Funktionsart Ihres
Fahrzeugs mit Daten, Tabellen und grafischen Darstellungen
erläutert.
Diese Daten sind für leidenschaftliche Fahrzeughalter, für
Techniker aber auch für alle, die ihr Fahrzeug bis ins kleinste Detail
kennen wollen.
TECHNISCHE DATEN
KENNDATEN . ...............................182
MOTOR....................................183
FELGEN UND REIFEN...........................184
ABMESSUNGEN . . ............................187
GEWICHTSANGABEN...........................188
FÜLLMENGEN...............................189
FLÜSSIGKEITEN UND SCHMIERMITTEL...............190
FAHRLEISTUNGEN............................193
KRAFTSTOFFVERBRAUCH.......................194
CO2-EMISSIONEN............................195
VORSCHRIFTEN FÜR DIE VERSCHROTTUNG DES
FAHRZEUGS................................196
Page 184 of 228

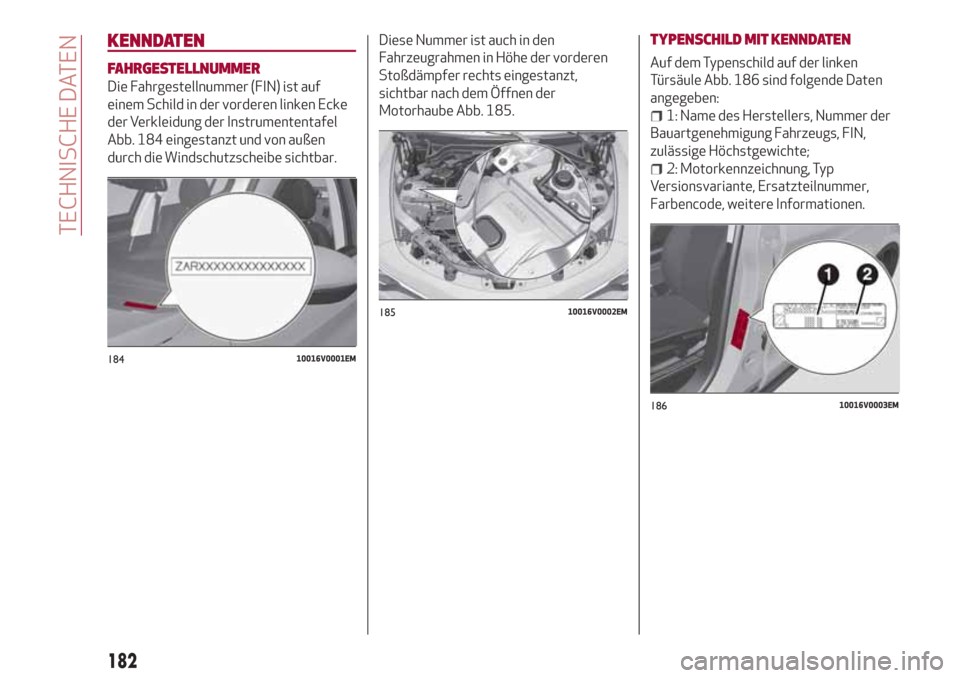

KENNDATEN
FAHRGESTELLNUMMER
Die Fahrgestellnummer (FIN) ist auf
einem Schild in der vorderen linken Ecke
der Verkleidung der Instrumententafel
Abb. 184 eingestanzt und von außen
durch die Windschutzscheibe sichtbar.Diese Nummer ist auch in den
Fahrzeugrahmen in Höhe der vorderen
Stoßdämpfer rechts eingestanzt,
sichtbar nach dem Öffnen der
Motorhaube Abb. 185.
TYPENSCHILD MIT KENNDATEN
Auf dem Typenschild auf der linken
Türsäule Abb. 186 sind folgende Daten
angegeben:
1: Name des Herstellers, Nummer der
Bauartgenehmigung Fahrzeugs, FIN,
zulässige Höchstgewichte;
2: Motorkennzeichnung, Typ
Versionsvariante, Ersatzteilnummer,
Farbencode, weitere Informationen.
18410016V0001EM
18510016V0002EM
18610016V0003EM
182
TECHNISCHE DATEN
Page 185 of 228

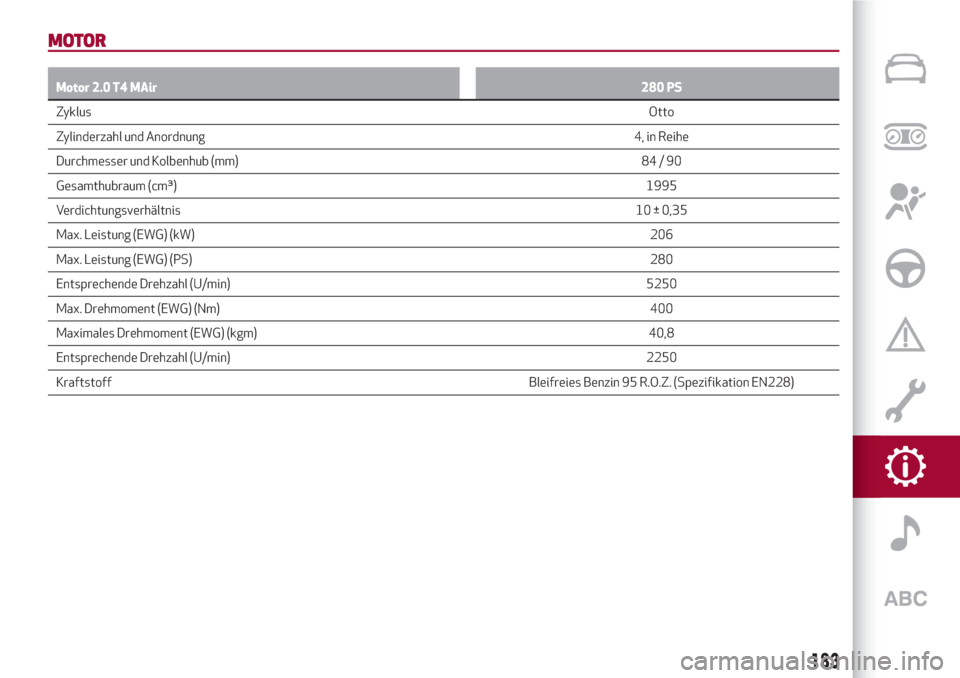

MOTOR
Motor 2.0 T4 MAir280 PS
ZyklusOtto
Zylinderzahl und
Anordnung4, in Reihe
Durchmesser und Kolbenhub (mm) 84 / 90
Gesamthubraum (cm³)1995
Verdichtungsverhältnis10 ± 0,35
Max. Leistung (EWG) (kW)206
Max. Leistung (EWG) (PS)280
Entsprechende Drehzahl (U/min)5250
Max. Drehmoment (EWG) (Nm)400
Maximales Drehmoment (EWG) (kgm) 40,8
Entsprechende Drehzahl (U/min)2250
KraftstoffBleifreies Benzin 95 R.O.Z. (Spezifikation EN228)
183
Page 186 of 228

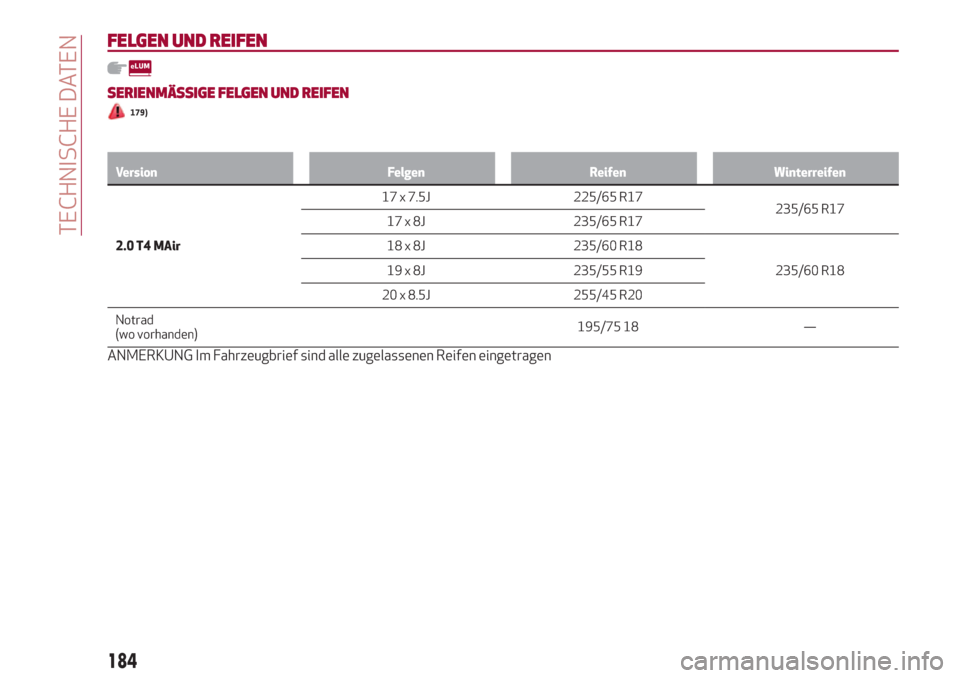

FELGEN UND REIFEN
SERIENMÄSSIGE FELGEN UND REIFEN
179)
Version Felgen Reifen Winterreifen
2.0 T4 MAir17 x 7.5J 225/65R17
235/65 R17
17 x 8J 235/65 R17
18 x 8J 235/60 R18
235/60 R18 19 x 8J 235/55 R19
20 x 8.5J 255/45 R20
Notrad
(wo vorhanden)195/75 18 —
ANMERKUNG Im Fahrzeugbrief sind alle zugelassenen Reifen eingetragen
184
TECHNISCHE DATEN
Page 187 of 228

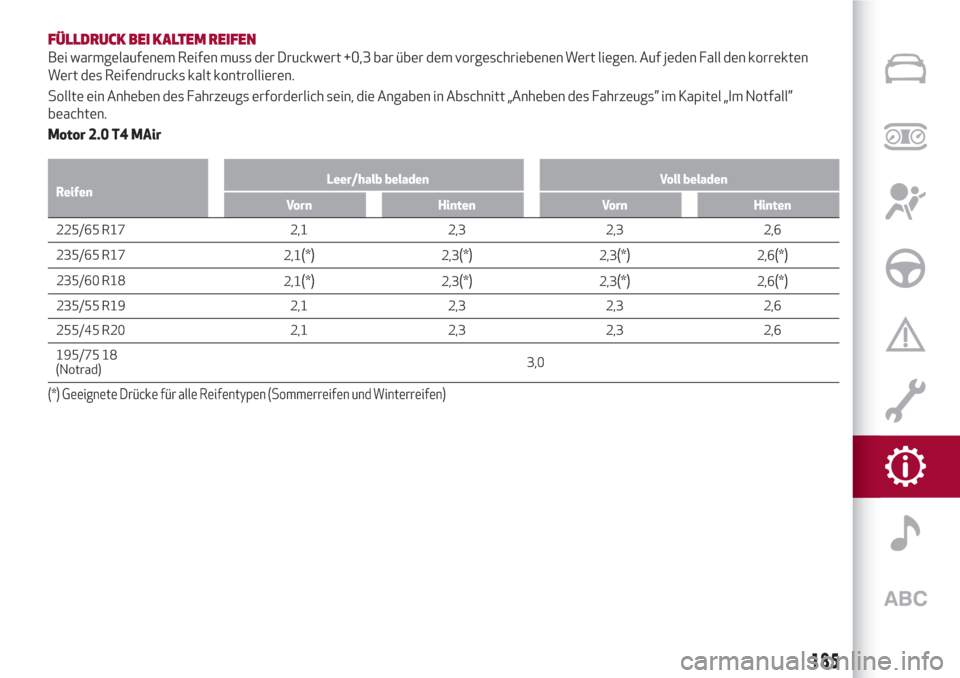

FÜLLDRUCK BEI KALTEM REIFEN
Bei warmgelaufenem Reifen muss der Druckwert +0,3 bar über dem vorgeschriebenen Wert liegen. Auf jeden Fall den korrekten
Wert des Reifendrucks kalt kontrollieren.
Sollte ein Anheben des Fahrzeugs erforderlich sein, die Angaben in Abschnitt „Anheben des Fahrzeugs” im Kapitel „Im Notfall”
beachten.
Motor 2.0 T4 MAir
ReifenLeer/halb beladen Voll beladen
Vorn Hinten Vorn Hinten
225/65 R17 2,1 2,3 2,3 2,6
235/65
R17
2,1
(*)2,3(*)2,3(*)2,6(*)
235/60 R18
2,1(*)2,3(*)2,3(*)2,6(*)
235/55 R19 2,1 2,3 2,3 2,6
255/45 R20 2,1 2,3 2,3 2,6
195/75 18
(Notrad)3,0
(*) Geeignete Drücke für alle Reifentypen (Sommerreifen und Winterreifen)
185
Page 188 of 228

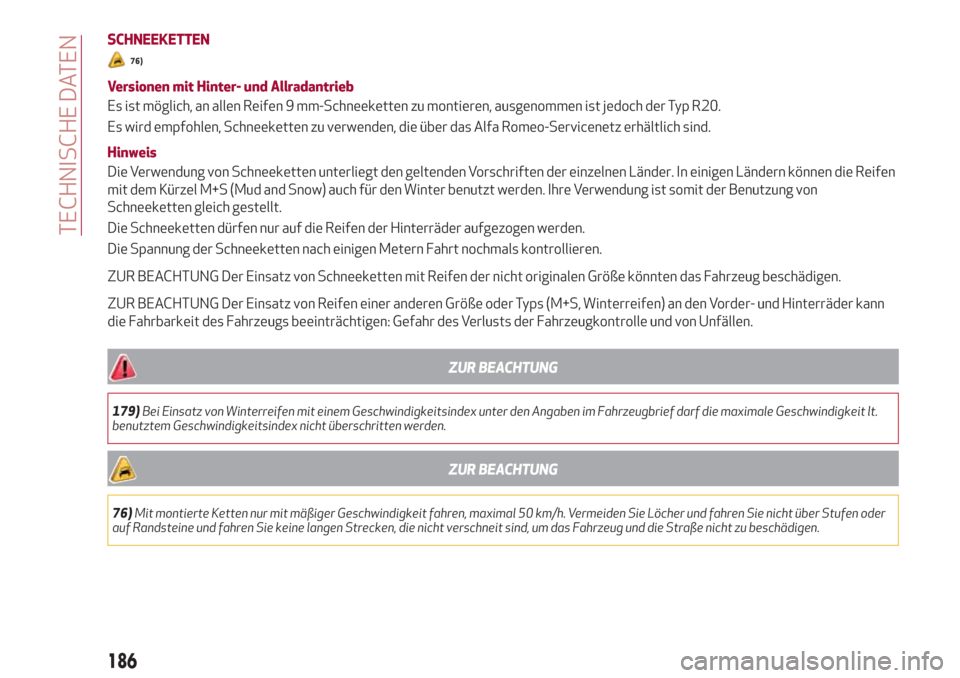

SCHNEEKETTEN
76)
Versionen mit Hinter- und Allradantrieb
Es ist möglich, an allen Reifen 9 mm-Schneeketten zu montieren, ausgenommen ist jedoch der Typ R20.
Es wird empfohlen, Schneeketten zu verwenden, die über das Alfa Romeo-Servicenetz erhältlich sind.
Hinweis
Die Verwendung von Schneeketten unterliegt den geltenden Vorschriften der einzelnen Länder. In einigen Ländern können die Reifen
mit dem Kürzel M+S (Mud and Snow) auch für den Winter benutzt werden. Ihre Verwendung ist somit der Benutzung von
Schneeketten gleich gestellt.
Die Schneeketten dürfen nur auf die Reifen der Hinterräder aufgezogen werden.
Die Spannung der Schneeketten nach einigen Metern Fahrt nochmals kontrollieren.
ZUR BEACHTUNG Der Einsatz von Schneeketten mit Reifen der nicht originalen Größe könnten das Fahrzeug beschädigen.
ZUR BEACHTUNG Der Einsatz von Reifen einer anderen Größe oder Typs (M+S, Winterreifen) an den Vorder- und Hinterräder kann
die Fahrbarkeit des Fahrzeugs beeinträchtigen: Gefahr des Verlusts der Fahrzeugkontrolle und von Unfällen.
ZUR BEACHTUNG
179)Bei Einsatz von Winterreifen mit einem Geschwindigkeitsindex unter den Angaben im Fahrzeugbrief darf die maximale Geschwindigkeit lt.
benutztem Geschwindigkeitsindex nicht überschritten werden.
ZUR BEACHTUNG
76)Mit montierte Ketten nur mit mäßiger Geschwindigkeit fahren, maximal 50 km/h. Vermeiden Sie Löcher und fahren Sie nicht über Stufen oder
auf Randsteine und fahren Sie keine langen Strecken, die nicht verschneit sind, um das Fahrzeug und die Straße nicht zu beschädigen.
186
TECHNISCHE DATEN
Page 189 of 228

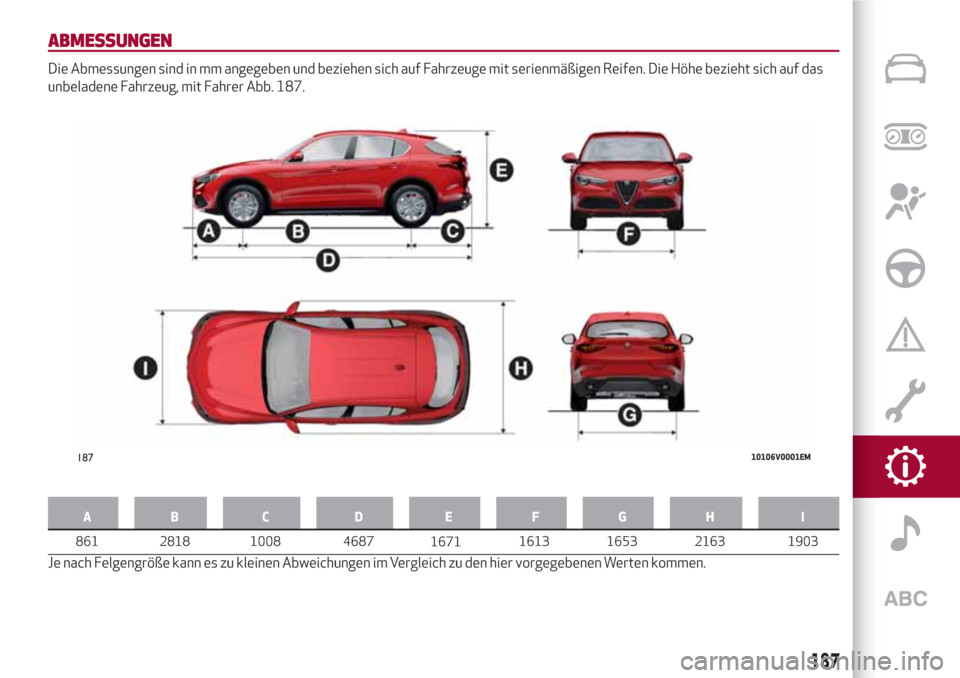

ABMESSUNGEN
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Die Höhe bezieht sich auf das
unbeladene Fahrzeug, mit Fahrer Abb. 187.
AB C D EFGH I
Je nach Felgengröße kann es zu kleinen Abweichungen im Vergleich zu den hier vorgegebenen Werten kommen.
18710106V0001EM
187
8ÛÖ2818 10ÕÝ4687 161Ø16ÚØ2163 1903
16ÜÖ
Page 190 of 228

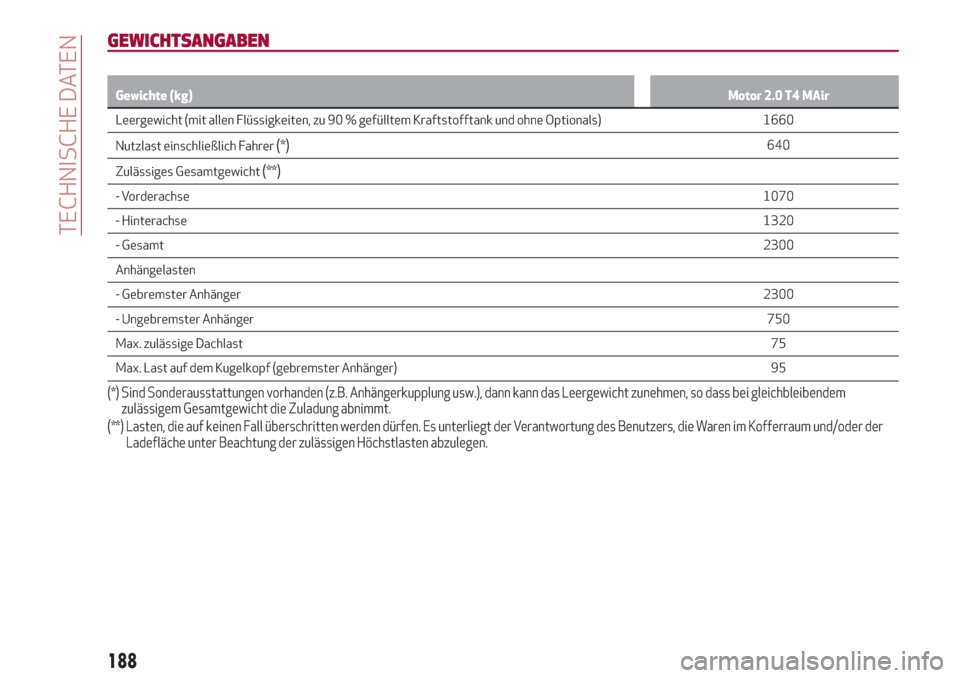

GEWICHTSANGABEN
Gewichte (kg)Motor 2.0 T4 MAir
Leergewicht (mit allen Flüssigkeiten, zu 90 % gefülltem Kraftstofftank und ohne Optionals) 1660
Nutzlast einschließlich F
ahrer
(*)640
Zulässiges Gesamtgewicht
(**)
- Vorderachse1070
- Hinterachse1320
- Gesamt2300
Anhängelasten
- Gebremster Anhänger2300
- Ungebremster Anhänger750
Max. zulässige Dachlast75
Max. Last auf dem Kugelkopf (gebremster Anhänger) 95
(*) Sind Sonderausstattungen vorhanden (z.B. Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass bei gleichbleibendem
zulässigem Gesamtgewicht die Zuladung abnimmt.
(**) Lasten, die auf keinen Fall überschritten werden dürfen. Es unterliegt der Verantwortung des Benutzers, die Waren im Kofferraum und/oder der
Ladefläche unter Beachtung der zulässigen Höchstlasten abzulegen.
188
TECHNISCHE DATEN
