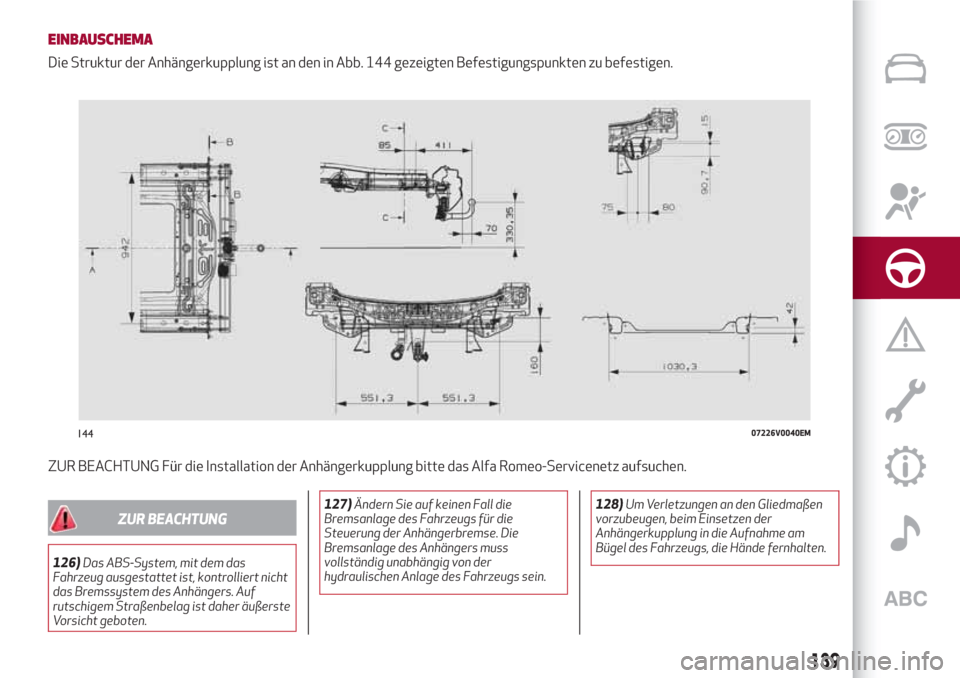

EINBAUSCHEMA
Die Struktur der Anhängerkupplung ist an den in Abb. 144 gezeigten Befestigungspunkten zu befestigen.
ZUR BEACHTUNG Für die Installation der Anhängerkupplung bitte das Alfa Romeo-Servicenetz aufsuchen.
ZUR BEACHTUNG
126)Das ABS-System, mit dem das
Fahrzeug ausgestattet ist, kontrolliert nicht
das Bremssystem des Anhängers. Auf
rutschigem Straßenbelag ist daher äußerste
Vorsicht geboten.127)Ändern Sie auf keinen Fall die
Bremsanlage des Fahrzeugs für die
Steuerung der Anhängerbremse. Die
Bremsanlage des Anhängers muss
vollständig unabhängig von der
hydraulischen Anlage des Fahrzeugs sein.128)Um Verletzungen an den Gliedmaßen
vorzubeugen, beim Einsetzen der
Anhängerkupplung in die Aufnahme am
Bügel des Fahrzeugs, die Hände fernhalten.
14407226V0040EM
139

140
Diese Seite wurde absichtlich freigelassen

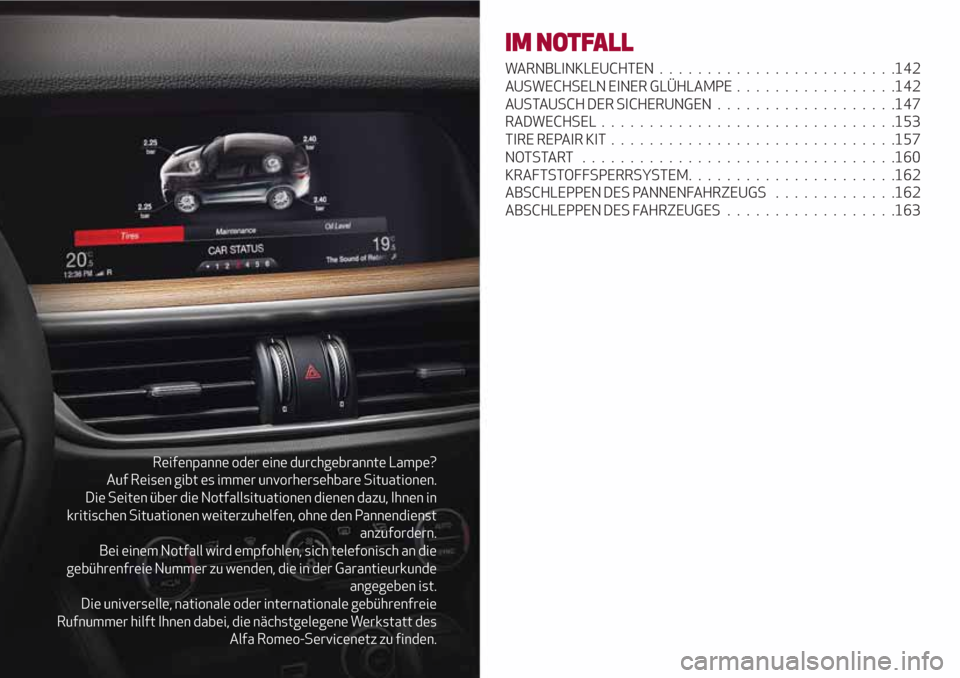

Reifenpanne oder eine durchgebrannte Lampe?
Auf Reisen gibt es immer unvorhersehbare Situationen.
Die Seiten über die Notfallsituationen dienen dazu, Ihnen in
kritischen Situationen weiterzuhelfen, ohne den Pannendienst
anzufordern.
Bei einem Notfall wird empfohlen, sich telefonisch an die
gebührenfreie Nummer zu wenden, die in der Garantieurkunde
angegeben ist.
Die universelle, nationale oder internationale gebührenfreie
Rufnummer hilft Ihnen dabei, die nächstgelegene Werkstatt des
Alfa Romeo-Servicenetz zu finden.
IM NOTFALL
WARNBLINKLEUCHTEN.........................142
AUSWECHSELN EINER GLÜHLAMPE.................142
AUSTAUSCH DER SICHERUNGEN ...................147
RADWECHSEL...............................153
TIRE REPAIR KIT . .............................157
NOTSTART .................................160
KRAFTSTOFFSPERRSYSTEM......................162
ABSCHLEPPEN DES PANNENFAHRZEUGS.............162
ABSCHLEPPEN DES FAHRZEUGES..................163

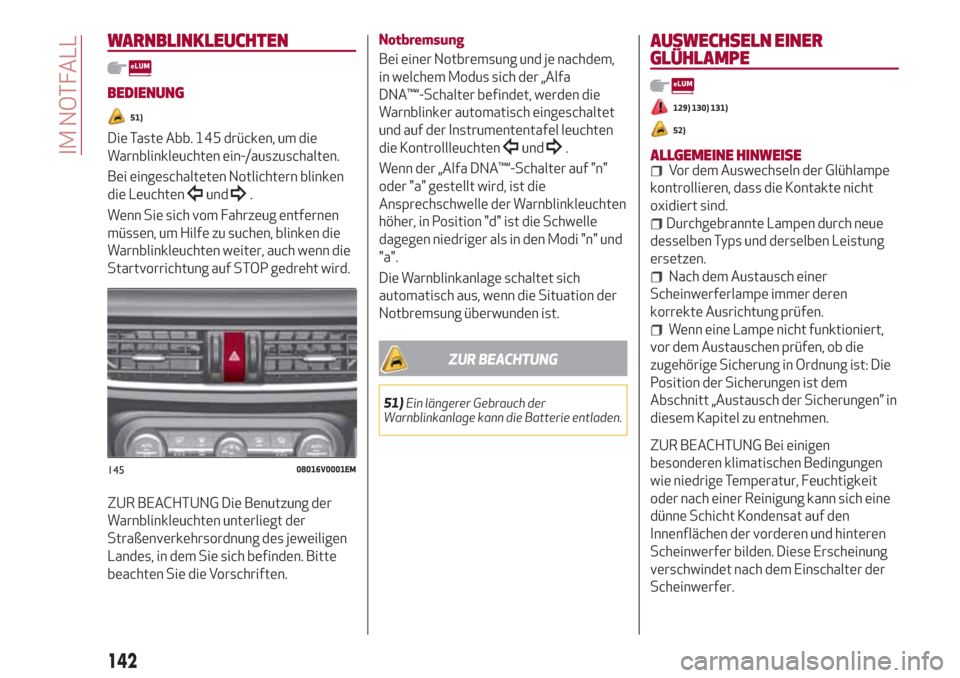

WARNBLINKLEUCHTEN
BEDIENUNG
51)
Die Taste Abb. 145 drücken, um die
Warnblinkleuchten ein-/auszuschalten.
Bei eingeschalteten Notlichtern blinken
die Leuchten
und.
Wenn Sie sich vom Fahrzeug entfernen
müssen, um Hilfe zu suchen, blinken die
Warnblinkleuchten weiter, auch wenn die
Startvorrichtung auf STOP gedreht wird.
ZUR BEACHTUNG Die Benutzung der
Warnblinkleuchten unterliegt der
Straßenverkehrsordnung des jeweiligen
Landes, in dem Sie sich befinden. Bitte
beachten Sie die Vorschriften.
Notbremsung
Bei einer Notbremsung und je nachdem,
in welchem Modus sich der „Alfa
DNA™“-Schalter befindet, werden die
Warnblinker automatisch eingeschaltet
und auf der Instrumententafel leuchten
die Kontrollleuchten
und.
Wenn der „Alfa DNA™“-Schalter auf "n"
oder "a" gestellt wird, ist die
Ansprechschwelle der Warnblinkleuchten
höher, in Position "d" ist die Schwelle
dagegen niedriger als in den Modi "n" und
"a".
Die Warnblinkanlage schaltet sich
automatisch aus, wenn die Situation der
Notbremsung überwunden ist.
ZUR BEACHTUNG
51)Ein längerer Gebrauch der
Warnblinkanlage kann die Batterie entladen.
AUSWECHSELN EINER
GLÜHLAMPE
129) 130) 131)
52)
ALLGEMEINE HINWEISEVor dem Auswechseln der Glühlampe
kontrollieren, dass die Kontakte nicht
oxidiert sind.
Durchgebrannte Lampen durch neue
desselben Typs und derselben Leistung
ersetzen.
Nach dem Austausch einer
Scheinwerferlampe immer deren
korrekte Ausrichtung prüfen.
Wenn eine Lampe nicht funktioniert,
vor dem Austauschen prüfen, ob die
zugehörige Sicherung in Ordnung ist: Die
Position der Sicherungen ist dem
Abschnitt „Austausch der Sicherungen” in
diesem Kapitel zu entnehmen.
ZUR BEACHTUNG Bei einigen
besonderen klimatischen Bedingungen
wie niedrige Temperatur, Feuchtigkeit
oder nach einer Reinigung kann sich eine
dünne Schicht Kondensat auf den
Innenflächen der vorderen und hinteren
Scheinwerfer bilden. Diese Erscheinung
verschwindet nach dem Einschalter der
Scheinwerfer.
14508016V0001EM
142
IM NOTFALL

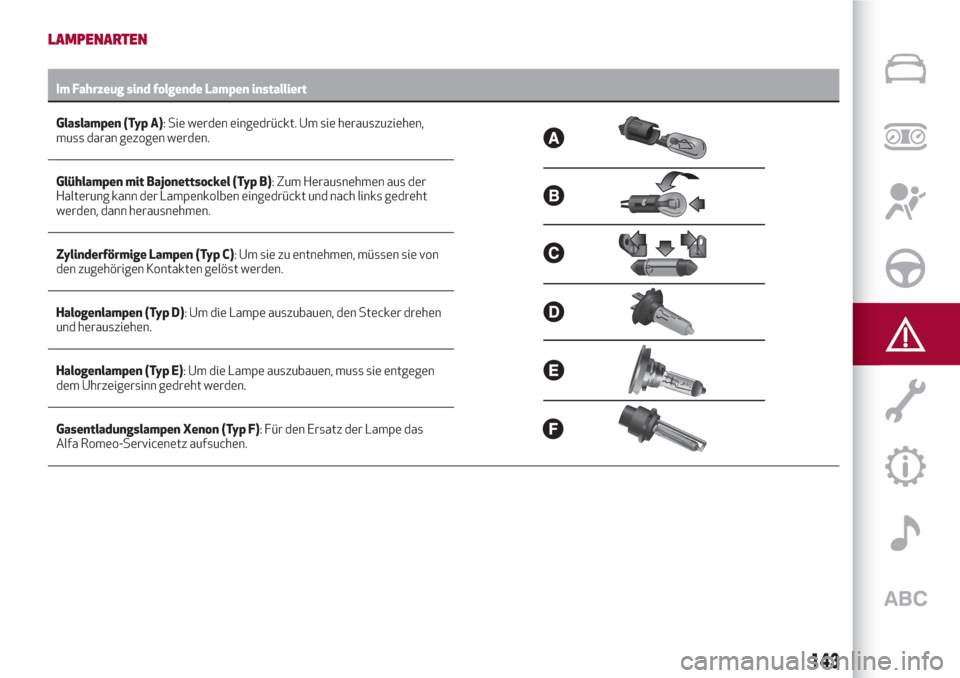

LAMPENARTEN
Im Fahrzeug sind folgende Lampen installiert
Glaslampen (Typ A): Sie werden eingedrückt. Um sie herauszuziehen,
muss daran gezogen werden.
Glühlampen mit Bajonettsockel (Typ B): Zum Herausnehmen aus der
Halterung kann der Lampenkolben eingedrückt und nach links gedreht
werden, dann herausnehmen.
Zylinderförmige Lampen (Typ C): Um sie zu entnehmen, müssen sie von
den zugehörigen Kontakten gelöst werden.
Halogenlampen (Typ D): Um die Lampe auszubauen, den Stecker drehen
und herausziehen.
Halogenlampen (Typ E): Um die Lampe auszubauen, muss sie entgegen
dem Uhrzeigersinn gedreht werden.
Gasentladungslampen Xenon (Typ F): Für den Ersatz der Lampe das
Alfa Romeo-Servicenetz aufsuchen.
143

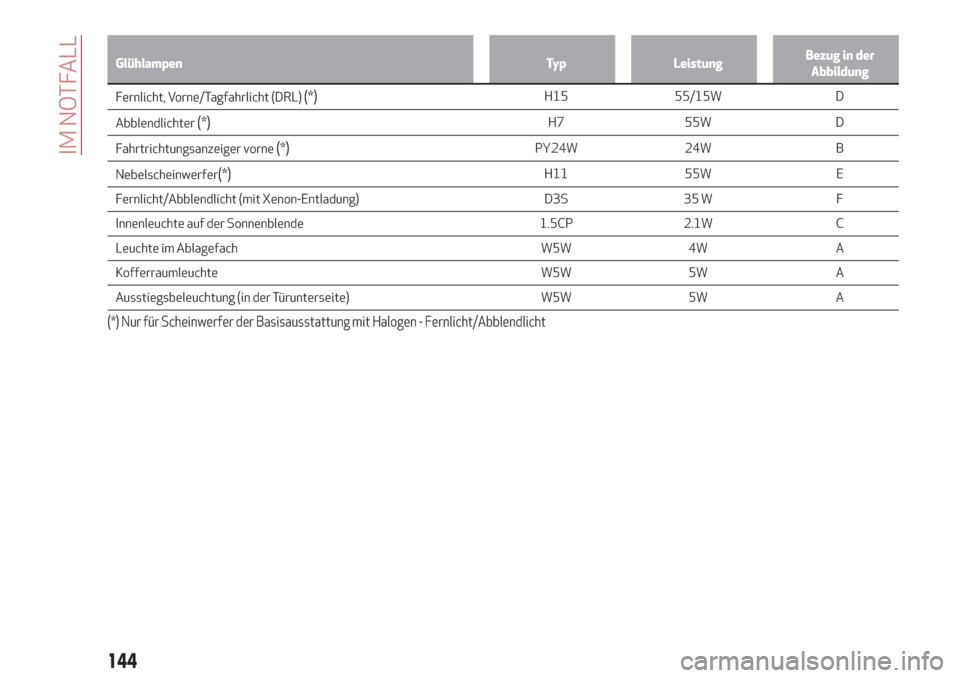

Glühlampen Typ LeistungBezug in der
Abbildung
Fernlicht, Vorne/Tagfahrlicht (DRL)(*)H15 55/15W D
Abblendlichter
(*)H7 55W D
Fahrtrichtungsanzeiger vorne
(*)PY24W 24W B
Nebelscheinwerfer
(*)H11 55W E
Fernlicht/Abblendlicht (mit Xenon-Entladung) D3S 35 W F
Innenleuchte auf der Sonnenblende 1.5CP 2.1W C
Leuchte im Ablagefach W5W 4W A
Kofferraumleuchte W5W 5W A
Ausstiegsbeleuchtung (in der Türunterseite) W5W 5W A
(*) Nur für Scheinwerfer der Basisausstattung mit Halogen - Fernlicht/Abblendlicht
144
IM NOTFALL

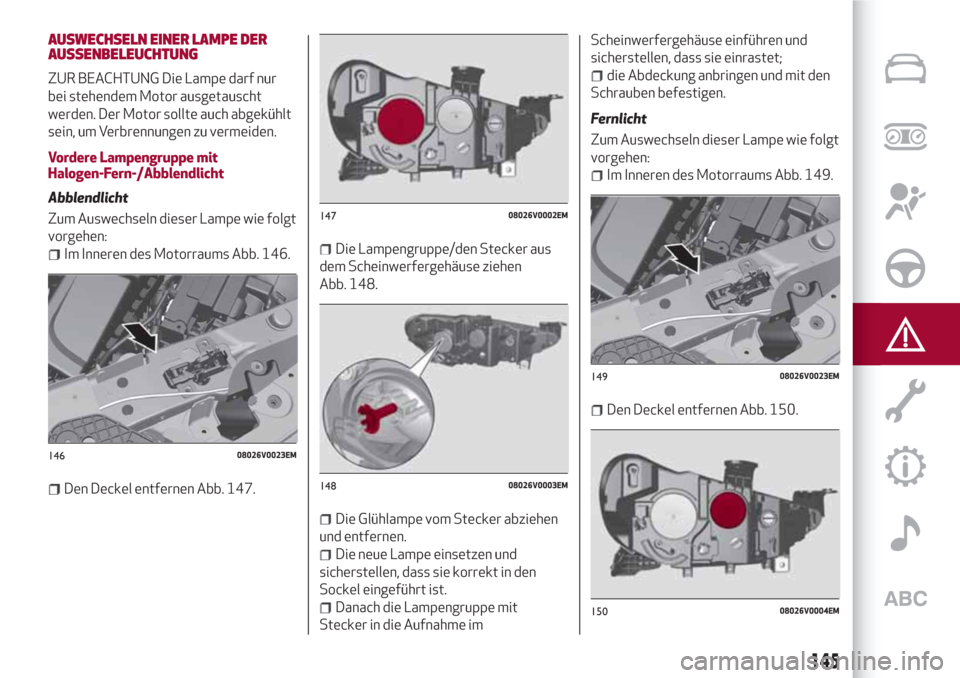

AUSWECHSELN EINER LAMPE DER
AUSSENBELEUCHTUNG
ZUR BEACHTUNG Die Lampe darf nur
bei stehendem Motor ausgetauscht
werden. Der Motor sollte auch abgekühlt
sein, um Verbrennungen zu vermeiden.
Vordere Lampengruppe mit
Halogen-Fern-/Abblendlicht
Abblendlicht
Zum Auswechseln dieser Lampe wie folgt
vorgehen:
Im Inneren des Motorraums Abb. 146.
Den Deckel entfernen Abb. 147.
Die Lampengruppe/den Stecker aus
dem Scheinwerfergehäuse ziehen
Abb. 148.
Die Glühlampe vom Stecker abziehen
und entfernen.
Die neue Lampe einsetzen und
sicherstellen, dass sie korrekt in den
Sockel eingeführt ist.
Danach die Lampengruppe mit
Stecker in die Aufnahme imScheinwerfergehäuse einführen und
sicherstellen, dass sie einrastet;
die Abdeckung anbringen und mit den
Schrauben befestigen.
Fernlicht
Zum Auswechseln dieser Lampe wie folgt
vorgehen:
Im Inneren des Motorraums Abb. 149.
Den Deckel entfernen Abb. 150.
14608026V0023EM
14708026V0002EM
14808026V0003EM
14908026V0023EM
15008026V0004EM
145

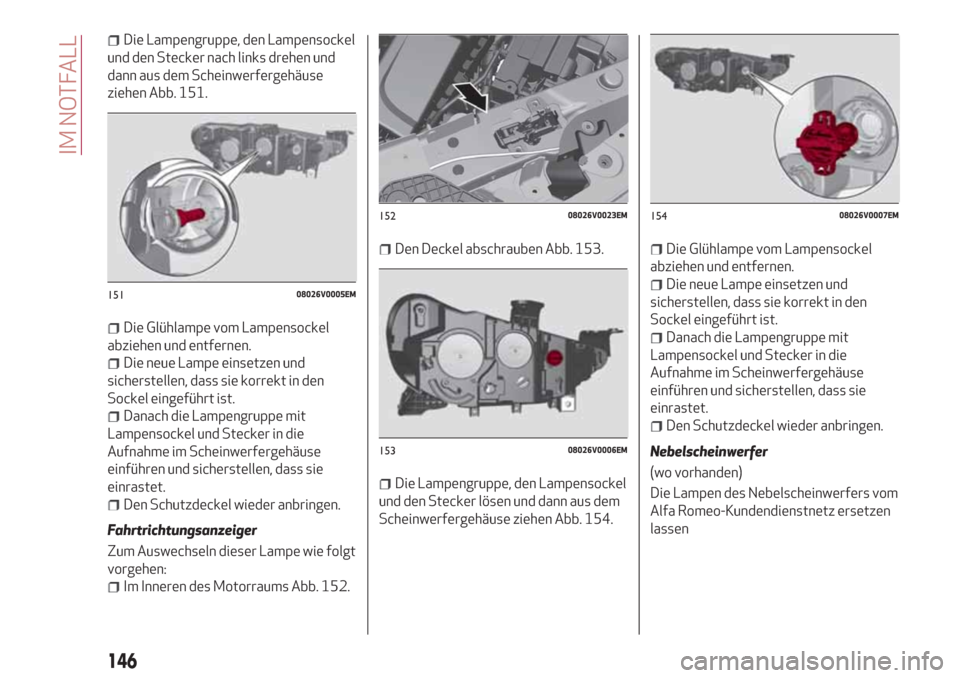

Die Lampengruppe, den Lampensockel
und den Stecker nach links drehen und
dann aus dem Scheinwerfergehäuse
ziehen Abb. 151.
Die Glühlampe vom Lampensockel
abziehen und entfernen.
Die neue Lampe einsetzen und
sicherstellen, dass sie korrekt in den
Sockel eingeführt ist.
Danach die Lampengruppe mit
Lampensockel und Stecker in die
Aufnahme im Scheinwerfergehäuse
einführen und sicherstellen, dass sie
einrastet.
Den Schutzdeckel wieder anbringen.
Fahrtrichtungsanzeiger
Zum Auswechseln dieser Lampe wie folgt
vorgehen:
Im Inneren des Motorraums Abb. 152.
Den Deckel abschrauben Abb. 153.
Die Lampengruppe, den Lampensockel
und den Stecker lösen und dann aus dem
Scheinwerfergehäuse ziehen Abb. 154.
Die Glühlampe vom Lampensockel
abziehen und entfernen.
Die neue Lampe einsetzen und
sicherstellen, dass sie korrekt in den
Sockel eingeführt ist.
Danach die Lampengruppe mit
Lampensockel und Stecker in die
Aufnahme im Scheinwerfergehäuse
einführen und sicherstellen, dass sie
einrastet.
Den Schutzdeckel wieder anbringen.
Nebelscheinwerfer
(wo vorhanden)
Die Lampen des Nebelscheinwerfers vom
Alfa Romeo-Kundendienstnetz ersetzen
lassen
15108026V0005EM
15208026V0023EM
15308026V0006EM
15408026V0007EM
146
IM NOTFALL

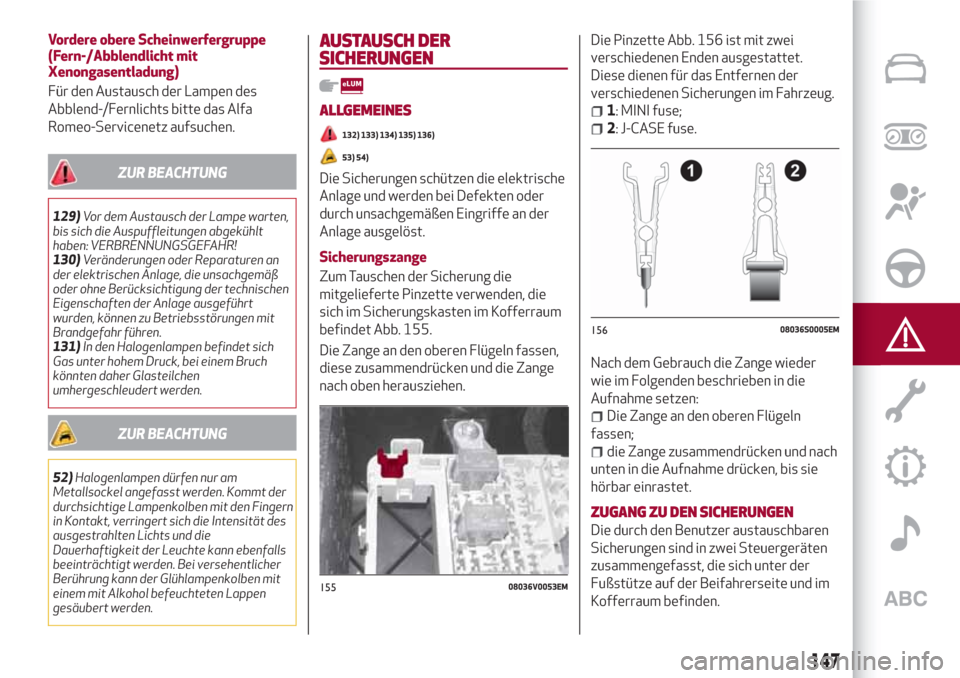

Vordere obere Scheinwerfergruppe
(Fern-/Abblendlicht mit
Xenongasentladung)
Für den Austausch der Lampen des
Abblend-/Fernlichts bitte das Alfa
Romeo-Servicenetz aufsuchen.
ZUR BEACHTUNG
129)Vor dem Austausch der Lampe warten,
bis sich die Auspuffleitungen abgekühlt
haben: VERBRENNUNGSGEFAHR!
130)Veränderungen oder Reparaturen an
der elektrischen Anlage, die unsachgemäß
oder ohne Berücksichtigung der technischen
Eigenschaften der Anlage ausgeführt
wurden, können zu Betriebsstörungen mit
Brandgefahr führen.
131)In den Halogenlampen befindet sich
Gas unter hohem Druck, bei einem Bruch
könnten daher Glasteilchen
umhergeschleudert werden.
ZUR BEACHTUNG
52)Halogenlampen dürfen nur am
Metallsockel angefasst werden. Kommt der
durchsichtige Lampenkolben mit den Fingern
in Kontakt, verringert sich die Intensität des
ausgestrahlten Lichts und die
Dauerhaftigkeit der Leuchte kann ebenfalls
beeinträchtigt werden. Bei versehentlicher
Berührung kann der Glühlampenkolben mit
einem mit Alkohol befeuchteten Lappen
gesäubert werden.
AUSTAUSCH DER
SICHERUNGEN
ALLGEMEINES
132) 133) 134) 135) 136)
53) 54)
Die Sicherungen schützen die elektrische
Anlage und werden bei Defekten oder
durch unsachgemäßen Eingriffe an der
Anlage ausgelöst.
Sicherungszange
Zum Tauschen der Sicherung die
mitgelieferte Pinzette verwenden, die
sich im Sicherungskasten im Kofferraum
befindet Abb. 155.
Die Zange an den oberen Flügeln fassen,
diese zusammendrücken und die Zange
nach oben herausziehen.Die Pinzette Abb. 156 ist mit zwei
verschiedenen Enden ausgestattet.
Diese dienen für das Entfernen der
verschiedenen Sicherungen im Fahrzeug.
1: MINI fuse;
2: J-CASE fuse.
Nach dem Gebrauch die Zange wieder
wie im Folgenden beschrieben in die
Aufnahme setzen:
Die Zange an den oberen Flügeln
fassen;
die Zange zusammendrücken und nach
unten in die Aufnahme drücken, bis sie
hörbar einrastet.
ZUGANG ZU DEN SICHERUNGEN
Die durch den Benutzer austauschbaren
Sicherungen sind in zwei Steuergeräten
zusammengefasst, die sich unter der
Fußstütze auf der Beifahrerseite und im
Kofferraum befinden.
15508036V0053EM
15608036S0005EM
147

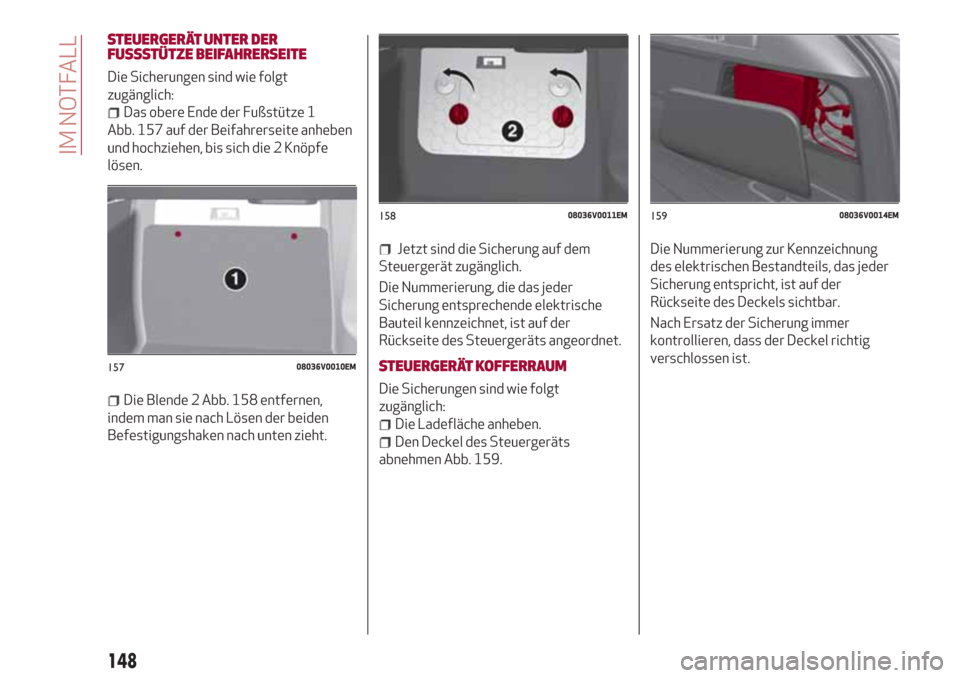

STEUERGERÄT UNTER DER
FUSSSTÜTZE BEIFAHRERSEITE
Die Sicherungen sind wie folgt
zugänglich:
Das obere Ende der Fußstütze 1
Abb. 157 auf der Beifahrerseite anheben
und hochziehen, bis sich die 2 Knöpfe
lösen.
Die Blende 2 Abb. 158 entfernen,
indem man sie nach Lösen der beiden
Befestigungshaken nach unten zieht.
Jetzt sind die Sicherung auf dem
Steuergerät zugänglich.
Die Nummerierung, die das jeder
Sicherung entsprechende elektrische
Bauteil kennzeichnet, ist auf der
Rückseite des Steuergeräts angeordnet.
STEUERGERÄT KOFFERRAUM
Die Sicherungen sind wie folgt
zugänglich:
Die Ladefläche anheben.
Den Deckel des Steuergeräts
abnehmen Abb. 159.Die Nummerierung zur Kennzeichnung
des elektrischen Bestandteils, das jeder
Sicherung entspricht, ist auf der
Rückseite des Deckels sichtbar.
Nach Ersatz der Sicherung immer
kontrollieren, dass der Deckel richtig
verschlossen ist.
15708036V0010EM
15808036V0011EM15908036V0014EM
148
