Alfa Romeo Stelvio 2017 Manuale del proprietario (in Italian)

L'impostazione di una velocità attiva il
sistema, sul display viene visualizzata
l'icona di colore verde con indicato il
valore della velocità impostata.
AVVERTENZA È pericoloso lasciare il
dispositivo attivato quando non viene
utilizzato: vi è il rischio di impostarlo
involontariamente e di perdere il
controllo della vettura a causa di
un'imprevista eccessiva velocità.
Pausa / Disattivazione
Con dispositivo inserito (velocità non
impostata), premere il pulsante
.
Con dispositivo attivato (velocità
impostata), premere il pulsante
per
passare in Pausa, sul display viene
visualizzata l'icona di colore bianco con il
valore della velocità fra parentesi. Per
disattivare definitivamente il dispositivo
occorre premere una seconda volta il
pulsante
.
IMPOSTAZIONE DELLA VELOCITÀ
DESIDERATA
Le velocità impostabili sono comprese da
un minimo di 30 km/h ad un massimo di
180 km/h.
Quando la vettura raggiunge la velocità
desiderata, sollevare/abbassare
l'interruttore SET fig. 116 e rilasciarlo
per attivare il dispositivo: al rilascio
dell'acceleratore la vettura procederà
alla velocità selezionata
Mantenendo premuto l'acceleratore:
il dispositivo non sarà in grado di
controllare la distanza tra vettura ed il
veicolo che precede. In questo caso la
velocità sarà determinata soltanto dalla
posizione del pedale dell'acceleratore.
Non appena il pedale acceleratore viene
rilasciato, il dispositivo tornerà ad un
normale funzionamento.
Il sistemanonpuò essere impostato:
quando si preme il pedale del freno;
quando i freni sono surriscaldati;
quando è stato azionato il freno di
stazionamento elettrico;
quando è attiva una fra le modalità P
(parcheggio), R (retromarcia) oppure N
(folle);
quando i giri del motore vanno al di
sopra di una soglia massima;
quando la velocità della vettura non
rientra nella gamma di velocità
impostabile;
quando è in corso, oppure si è appena
concluso, un intervento del sistema ESC
(oppure ABS oppure altri sistemi di
controllo della stabilità);
quando il sistema ESC è disinserito;
quando è in corso un intervento di
frenata automatica da parte del sistema
Forward Collision Warning Plus (ove
presente);
in caso di avaria del dispositivo stesso;
in caso di motore spento;
in caso di ostruzione del sensore radar
(in questo caso occorre pulire la zona del
paraurti in cui è ubicato il sensore).
In caso di sistema impostato le condizioni
sopra descritte causano inoltre un
annullamento oppure la disattivazione
del sistema con tempistiche che possono
variare in funzione delle condizioni.
AVVERTENZA Il dispositivo non si
disattiva quando, con pedale
11507146S0016EM
11607146V0017EM
119

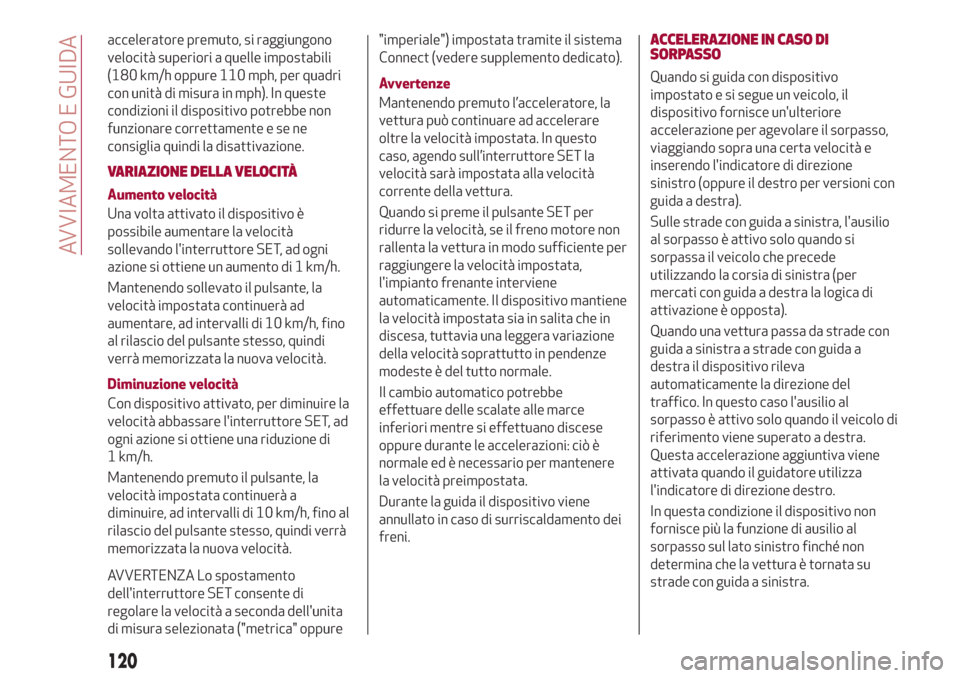

acceleratore premuto, si raggiungono
velocità superiori a quelle impostabili
(180 km/h oppure 110 mph, per quadri
con unità di misura in mph). In queste
condizioni il dispositivo potrebbe non
funzionare correttamente e se ne
consiglia quindi la disattivazione.
VARIAZIONE DELLA VELOCITÀ
Aumento velocità
Una volta attivato il dispositivo è
possibile aumentare la velocità
sollevando l'interruttore SET, ad ogni
azione si ottiene un aumento di 1 km/h.
Mantenendo sollevato il pulsante, la
velocità impostata continuerà ad
aumentare, ad intervalli di 10 km/h, fino
al rilascio del pulsante stesso, quindi
verrà memorizzata la nuova velocità.
Diminuzione velocità
Con dispositivo attivato, per diminuire la
velocità abbassare l'interruttore SET, ad
ogni azione si ottiene una riduzione di
1 km/h.
Mantenendo premuto il pulsante, la
velocità impostata continuerà a
diminuire, ad intervalli di 10 km/h, fino al
rilascio del pulsante stesso, quindi verrà
memorizzata la nuova velocità.
AVVERTENZA Lo spostamento
dell'interruttore SET consente di
regolare la velocità a seconda dell'unita
di misura selezionata ("metrica" oppure"imperiale") impostata tramite il sistema
Connect (vedere supplemento dedicato).
Avvertenze
Mantenendo premuto l’acceleratore, la
vettura può continuare ad accelerare
oltre la velocità impostata. In questo
caso, agendo sull’interruttore SET la
velocità sarà impostata alla velocità
corrente della vettura.
Quando si preme il pulsante SET per
ridurre la velocità, se il freno motore non
rallenta la vettura in modo sufficiente per
raggiungere la velocità impostata,
l'impianto frenante interviene
automaticamente. Il dispositivo mantiene
la velocità impostata sia in salita che in
discesa, tuttavia una leggera variazione
della velocità soprattutto in pendenze
modeste è del tutto normale.
Il cambio automatico potrebbe
effettuare delle scalate alle marce
inferiori mentre si effettuano discese
oppure durante le accelerazioni: ciò è
normale ed è necessario per mantenere
la velocità preimpostata.
Durante la guida il dispositivo viene
annullato in caso di surriscaldamento dei
freni.
ACCELERAZIONE IN CASO DI
SORPASSO
Quando si guida con dispositivo
impostato e si segue un veicolo, il
dispositivo fornisce un'ulteriore
accelerazione per agevolare il sorpasso,
viaggiando sopra una certa velocità e
inserendo l'indicatore di direzione
sinistro (oppure il destro per versioni con
guida a destra).
Sulle strade con guida a sinistra, l'ausilio
al sorpasso è attivo solo quando si
sorpassa il veicolo che precede
utilizzando la corsia di sinistra (per
mercati con guida a destra la logica di
attivazione è opposta).
Quando una vettura passa da strade con
guida a sinistra a strade con guida a
destra il dispositivo rileva
automaticamente la direzione del
traffico. In questo caso l'ausilio al
sorpasso è attivo solo quando il veicolo di
riferimento viene superato a destra.
Questa accelerazione aggiuntiva viene
attivata quando il guidatore utilizza
l'indicatore di direzione destro.
In questa condizione il dispositivo non
fornisce più la funzione di ausilio al
sorpasso sul lato sinistro finché non
determina che la vettura è tornata su
strade con guida a sinistra.
120
AVVIAMENTO E GUIDA

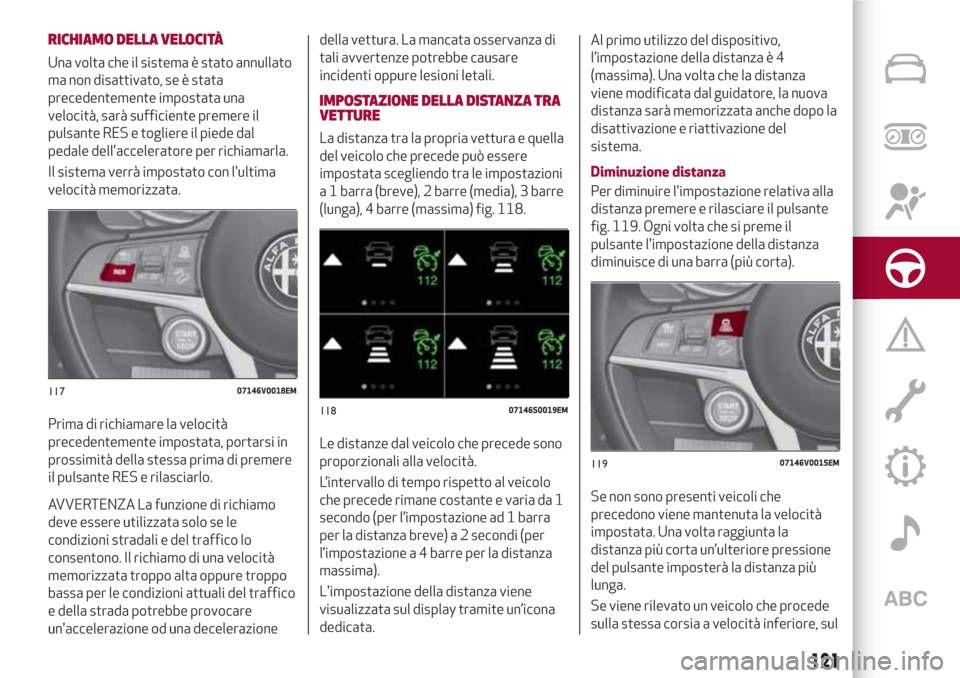

RICHIAMO DELLA VELOCITÀ
Una volta che il sistema è stato annullato
ma non disattivato, se è stata
precedentemente impostata una
velocità, sarà sufficiente premere il
pulsante RES e togliere il piede dal
pedale dell'acceleratore per richiamarla.
Il sistema verrà impostato con l'ultima
velocità memorizzata.
Prima di richiamare la velocità
precedentemente impostata, portarsi in
prossimità della stessa prima di premere
il pulsante RES e rilasciarlo.
AVVERTENZA La funzione di richiamo
deve essere utilizzata solo se le
condizioni stradali e del traffico lo
consentono. Il richiamo di una velocità
memorizzata troppo alta oppure troppo
bassa per le condizioni attuali del traffico
e della strada potrebbe provocare
un'accelerazione od una decelerazionedella vettura. La mancata osservanza di
tali avvertenze potrebbe causare
incidenti oppure lesioni letali.
IMPOSTAZIONE DELLA DISTANZA TRA
VETTURE
La distanza tra la propria vettura e quella
del veicolo che precede può essere
impostata scegliendo tra le impostazioni
a 1 barra (breve), 2 barre (media), 3 barre
(lunga), 4 barre (massima) fig. 118.
Le distanze dal veicolo che precede sono
proporzionali alla velocità.
L’intervallo di tempo rispetto al veicolo
che precede rimane costante e varia da 1
secondo (per l’impostazione ad 1 barra
per la distanza breve) a 2 secondi (per
l’impostazione a 4 barre per la distanza
massima).
L'impostazione della distanza viene
visualizzata sul display tramite un’icona
dedicata.Al primo utilizzo del dispositivo,
l’impostazione della distanza è 4
(massima). Una volta che la distanza
viene modificata dal guidatore, la nuova
distanza sarà memorizzata anche dopo la
disattivazione e riattivazione del
sistema.
Diminuzione distanza
Per diminuire l'impostazione relativa alla
distanza premere e rilasciare il pulsante
fig. 119. Ogni volta che si preme il
pulsante l'impostazione della distanza
diminuisce di una barra (più corta).
Se non sono presenti veicoli che
precedono viene mantenuta la velocità
impostata. Una volta raggiunta la
distanza più corta un’ulteriore pressione
del pulsante imposterà la distanza più
lunga.
Se viene rilevato un veicolo che procede
sulla stessa corsia a velocità inferiore, sul
11707146V0018EM
11807146S0019EM
11907146V0015EM
121

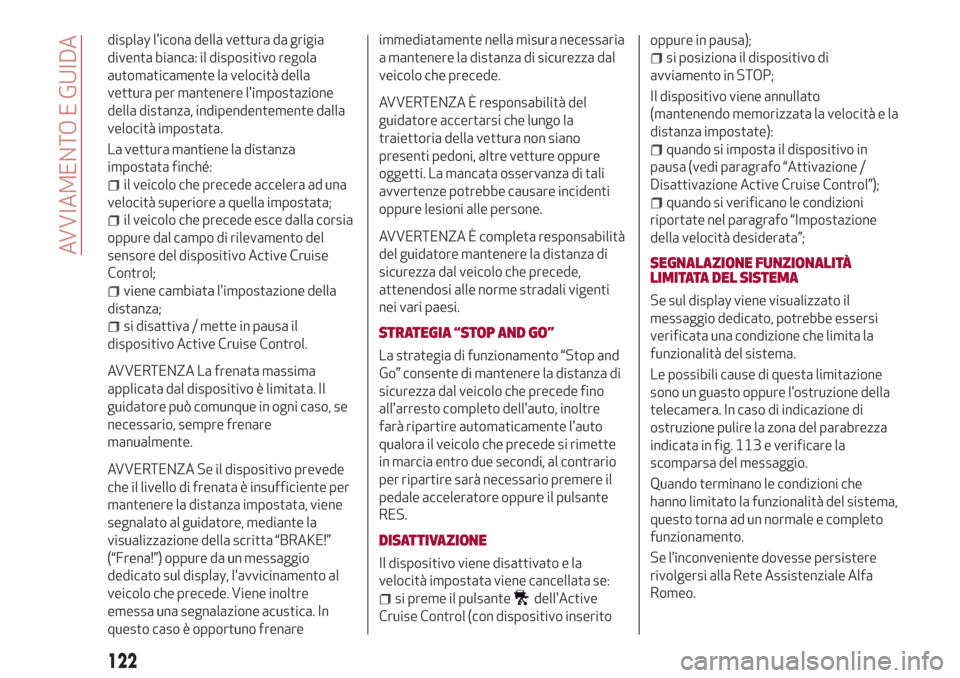

display l'icona della vettura da grigia
diventa bianca: il dispositivo regola
automaticamente la velocità della
vettura per mantenere l'impostazione
della distanza, indipendentemente dalla
velocità impostata.
La vettura mantiene la distanza
impostata finché:
il veicolo che precede accelera ad una
velocità superiore a quella impostata;
il veicolo che precede esce dalla corsia
oppure dal campo di rilevamento del
sensore del dispositivo Active Cruise
Control;
viene cambiata l'impostazione della
distanza;
si disattiva / mette in pausa il
dispositivo Active Cruise Control.
AVVERTENZA La frenata massima
applicata dal dispositivo è limitata. Il
guidatore può comunque in ogni caso, se
necessario, sempre frenare
manualmente.
AVVERTENZA Se il dispositivo prevede
che il livello di frenata è insufficiente per
mantenere la distanza impostata, viene
segnalato al guidatore, mediante la
visualizzazione della scritta “BRAKE!”
(“Frena!”) oppure da un messaggio
dedicato sul display, l'avvicinamento al
veicolo che precede. Viene inoltre
emessa una segnalazione acustica. In
questo caso è opportuno frenareimmediatamente nella misura necessaria
a mantenere la distanza di sicurezza dal
veicolo che precede.
AVVERTENZA È responsabilità del
guidatore accertarsi che lungo la
traiettoria della vettura non siano
presenti pedoni, altre vetture oppure
oggetti. La mancata osservanza di tali
avvertenze potrebbe causare incidenti
oppure lesioni alle persone.
AVVERTENZA È completa responsabilità
del guidatore mantenere la distanza di
sicurezza dal veicolo che precede,
attenendosi alle norme stradali vigenti
nei vari paesi.
STRATEGIA “STOP AND GO”La strategia di funzionamento “Stop and
Go” consente di mantenere la distanza di
sicurezza dal veicolo che precede fino
all'arresto completo dell'auto, inoltre
farà ripartire automaticamente l'auto
qualora il veicolo che precede si rimette
in marcia entro due secondi, al contrario
per ripartire sarà necessario premere il
pedale acceleratore oppure il pulsante
RES.
DISATTIVAZIONE
Il dispositivo viene disattivato e la
velocità impostata viene cancellata se:
si preme il pulsantedell'Active
Cruise Control (con dispositivo inseritooppure in pausa);
si posiziona il dispositivo di
avviamento in STOP;
Il dispositivo viene annullato
(mantenendo memorizzata la velocità e la
distanza impostate):
quando si imposta il dispositivo in
pausa (vedi paragrafo “Attivazione /
Disattivazione Active Cruise Control”);
quando si verificano le condizioni
riportate nel paragrafo “Impostazione
della velocità desiderata”;
SEGNALAZIONE FUNZIONALITÀ
LIMITATA DEL SISTEMA
Se sul display viene visualizzato il
messaggio dedicato, potrebbe essersi
verificata una condizione che limita la
funzionalità del sistema.
Le possibili cause di questa limitazione
sono un guasto oppure l’ostruzione della
telecamera. In caso di indicazione di
ostruzione pulire la zona del parabrezza
indicata in fig. 113 e verificare la
scomparsa del messaggio.
Quando terminano le condizioni che
hanno limitato la funzionalità del sistema,
questo torna ad un normale e completo
funzionamento.
Se l’inconveniente dovesse persistere
rivolgersi alla Rete Assistenziale Alfa
Romeo.
122
AVVIAMENTO E GUIDA

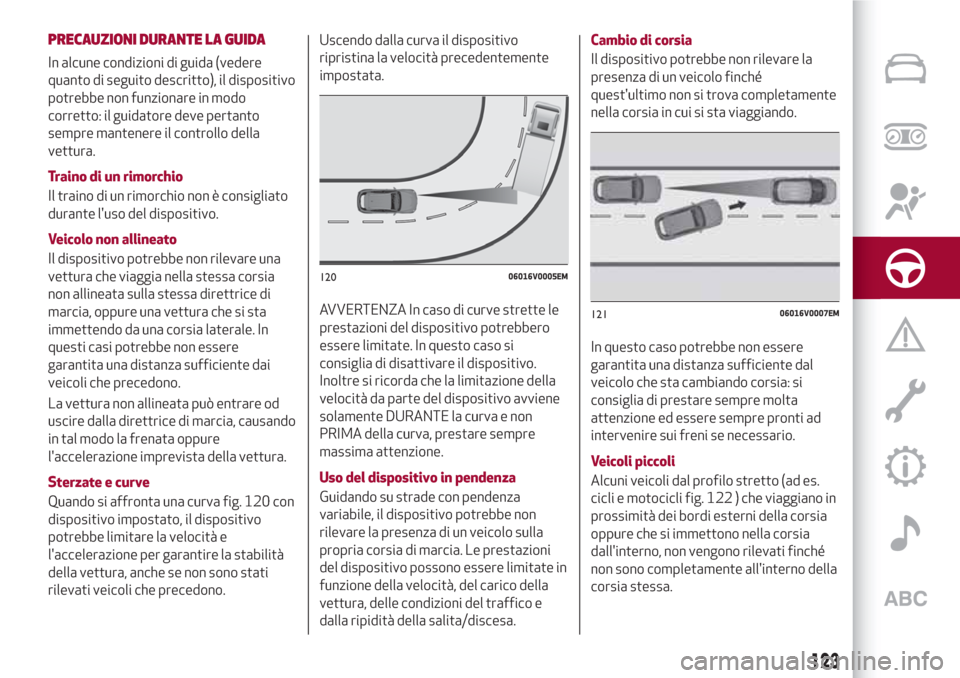

PRECAUZIONI DURANTE LA GUIDA
In alcune condizioni di guida (vedere
quanto di seguito descritto), il dispositivo
potrebbe non funzionare in modo
corretto: il guidatore deve pertanto
sempre mantenere il controllo della
vettura.
Traino di un rimorchio
Il traino di un rimorchio non è consigliato
durante l'uso del dispositivo.
Veicolo non allineato
Il dispositivo potrebbe non rilevare una
vettura che viaggia nella stessa corsia
non allineata sulla stessa direttrice di
marcia, oppure una vettura che si sta
immettendo da una corsia laterale. In
questi casi potrebbe non essere
garantita una distanza sufficiente dai
veicoli che precedono.
La vettura non allineata può entrare od
uscire dalla direttrice di marcia, causando
in tal modo la frenata oppure
l'accelerazione imprevista della vettura.
Sterzate e curve
Quando si affronta una curva fig. 120 con
dispositivo impostato, il dispositivo
potrebbe limitare la velocità e
l'accelerazione per garantire la stabilità
della vettura, anche se non sono stati
rilevati veicoli che precedono.Uscendo dalla curva il dispositivo
ripristina la velocità precedentemente
impostata.
AVVERTENZA In caso di curve strette le
prestazioni del dispositivo potrebbero
essere limitate. In questo caso si
consiglia di disattivare il dispositivo.
Inoltre si ricorda che la limitazione della
velocità da parte del dispositivo avviene
solamente DURANTE la curva e non
PRIMA della curva, prestare sempre
massima attenzione.
Uso del dispositivo in pendenza
Guidando su strade con pendenza
variabile, il dispositivo potrebbe non
rilevare la presenza di un veicolo sulla
propria corsia di marcia. Le prestazioni
del dispositivo possono essere limitate in
funzione della velocità, del carico della
vettura, delle condizioni del traffico e
dalla ripidità della salita/discesa.Cambio di corsia
Il dispositivo potrebbe non rilevare la
presenza di un veicolo finché
quest'ultimo non si trova completamente
nella corsia in cui si sta viaggiando.
In questo caso potrebbe non essere
garantita una distanza sufficiente dal
veicolo che sta cambiando corsia: si
consiglia di prestare sempre molta
attenzione ed essere sempre pronti ad
intervenire sui freni se necessario.
Veicoli piccoli
Alcuni veicoli dal profilo stretto (ad es.
cicli e motocicli fig. 122 ) che viaggiano in
prossimità dei bordi esterni della corsia
oppure che si immettono nella corsia
dall'interno, non vengono rilevati finché
non sono completamente all'interno della
corsia stessa.
12006016V0005EM
12106016V0007EM
123

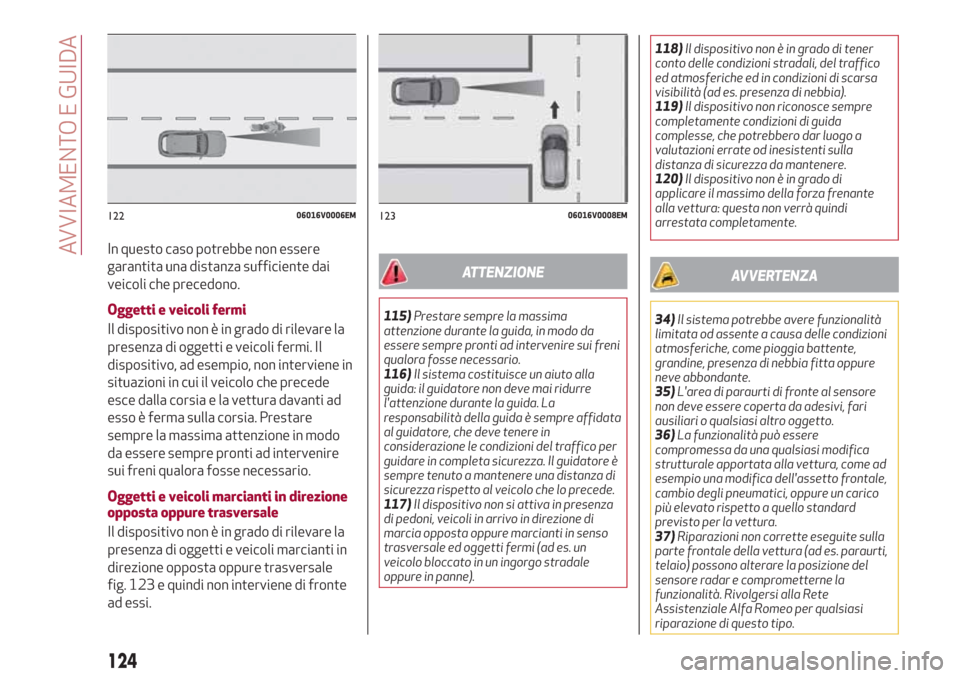

In questo caso potrebbe non essere
garantita una distanza sufficiente dai
veicoli che precedono.
Oggetti e veicoli fermi
Il dispositivo non è in grado di rilevare la
presenza di oggetti e veicoli fermi. Il
dispositivo, ad esempio, non interviene in
situazioni in cui il veicolo che precede
esce dalla corsia e la vettura davanti ad
esso è ferma sulla corsia. Prestare
sempre la massima attenzione in modo
da essere sempre pronti ad intervenire
sui freni qualora fosse necessario.
Oggetti e veicoli marcianti in direzione
opposta oppure trasversale
Il dispositivo non è in grado di rilevare la
presenza di oggetti e veicoli marcianti in
direzione opposta oppure trasversale
fig. 123 e quindi non interviene di fronte
ad essi.
ATTENZIONE
115)Prestare sempre la massima
attenzione durante la guida, in modo da
essere sempre pronti ad intervenire sui freni
qualora fosse necessario.
116)Il sistema costituisce un aiuto alla
guida: il guidatore non deve mai ridurre
l'attenzione durante la guida. La
responsabilità della guida è sempre affidata
al guidatore, che deve tenere in
considerazione le condizioni del traffico per
guidare in completa sicurezza. Il guidatore è
sempre tenuto a mantenere una distanza di
sicurezza rispetto al veicolo che lo precede.
117)Il dispositivo non si attiva in presenza
di pedoni, veicoli in arrivo in direzione di
marcia opposta oppure marcianti in senso
trasversale ed oggetti fermi (ad es. un
veicolo bloccato in un ingorgo stradale
oppure in panne).118)Il dispositivo non è in grado di tener
conto delle condizioni stradali, del traffico
ed atmosferiche ed in condizioni di scarsa
visibilità (ad es. presenza di nebbia).
119)Il dispositivo non riconosce sempre
completamente condizioni di guida
complesse, che potrebbero dar luogo a
valutazioni errate od inesistenti sulla
distanza di sicurezza da mantenere.
120)Il dispositivo non è in grado di
applicare il massimo della forza frenante
alla vettura: questa non verrà quindi
arrestata completamente.
AVVERTENZA
34)Il sistema potrebbe avere funzionalità
limitata od assente a causa delle condizioni
atmosferiche, come pioggia battente,
grandine, presenza di nebbia fitta oppure
neve abbondante.
35)L'area di paraurti di fronte al sensore
non deve essere coperta da adesivi, fari
ausiliari o qualsiasi altro oggetto.
36)La funzionalità può essere
compromessa da una qualsiasi modifica
strutturale apportata alla vettura, come ad
esempio una modifica dell'assetto frontale,
cambio degli pneumatici, oppure un carico
più elevato rispetto a quello standard
previsto per la vettura.
37)Riparazioni non corrette eseguite sulla
parte frontale della vettura (ad es. paraurti,
telaio) possono alterare la posizione del
sensore radar e comprometterne la
funzionalità. Rivolgersi alla Rete
Assistenziale Alfa Romeo per qualsiasi
riparazione di questo tipo.
12206016V0006EM12306016V0008EM
124
AVVIAMENTO E GUIDA

38)Non manomettere né effettuare alcun
intervento sul sensore radar oppure sulla
telecamera ubicata sul parabrezza. In caso di
guasto del sensore occorre rivolgersi alla
Rete Assistenziale Alfa Romeo.
39)Evitare lavaggi con getti ad alta
pressione nella zona inferiore del paraurti: in
particolar modo evitare di agire sul
connettore elettrico del sistema.
40)Attenzione a riparazioni e nuove
verniciature nella zona intorno al sensore
(mostrina che copre il sensore sul lato
sinistro del paraurti). In caso di urti frontali il
sensore può disattivarsi automaticamente e
visualizzare, sul display, una segnalazione
per indicare di far riparare il sensore. Anche
in assenza di segnalazioni di
malfunzionamento, disattivare la
funzionalità del sistema se si sospetta che la
posizione del sensore radar sia stata
alterata (ad es. a causa di urti frontali a
bassa velocità come nelle manovre di
parcheggio). In questi casi, rivolgersi alla
Rete Assistenziale Alfa Romeo per
provvedere al riallineamento od alla

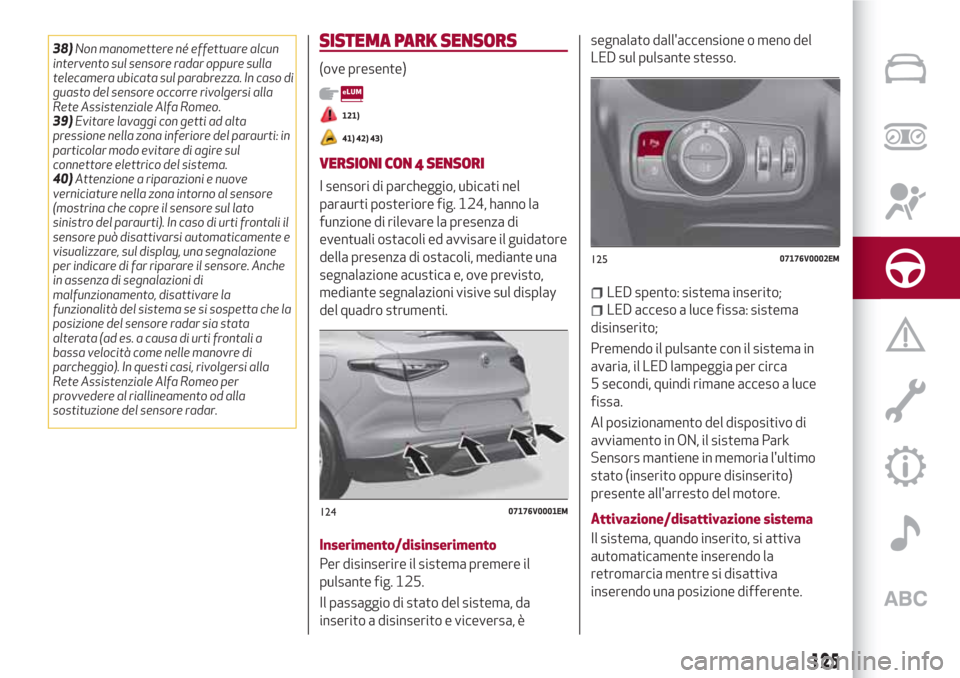

sostituzione del sensore radar.SISTEMA PARK SENSORS
(ove presente)
121)
41) 42) 43)
VERSIONI CON 4 SENSORI
I sensori di parcheggio, ubicati nel
paraurti posteriore fig. 124, hanno la
funzione di rilevare la presenza di
eventuali ostacoli ed avvisare il guidatore
della presenza di ostacoli, mediante una
segnalazione acustica e, ove previsto,
mediante segnalazioni visive sul display
del quadro strumenti.
Inserimento/disinserimento
Per disinserire il sistema premere il
pulsante fig. 125.
Il passaggio di stato del sistema, da
inserito a disinserito e viceversa, èsegnalato dall'accensione o meno del
LED sul pulsante stesso.
LED spento: sistema inserito;
LED acceso a luce fissa: sistema
disinserito;
Premendo il pulsante con il sistema in
avaria, il LED lampeggia per circa
5 secondi, quindi rimane acceso a luce
fissa.
Al posizionamento del dispositivo di
avviamento in ON, il sistema Park
Sensors mantiene in memoria l'ultimo
stato (inserito oppure disinserito)
presente all'arresto del motore.
Attivazione/disattivazione sistema
Il sistema, quando inserito, si attiva
automaticamente inserendo la
retromarcia mentre si disattiva
inserendo una posizione differente.
12407176V0001EM
12507176V0002EM
125

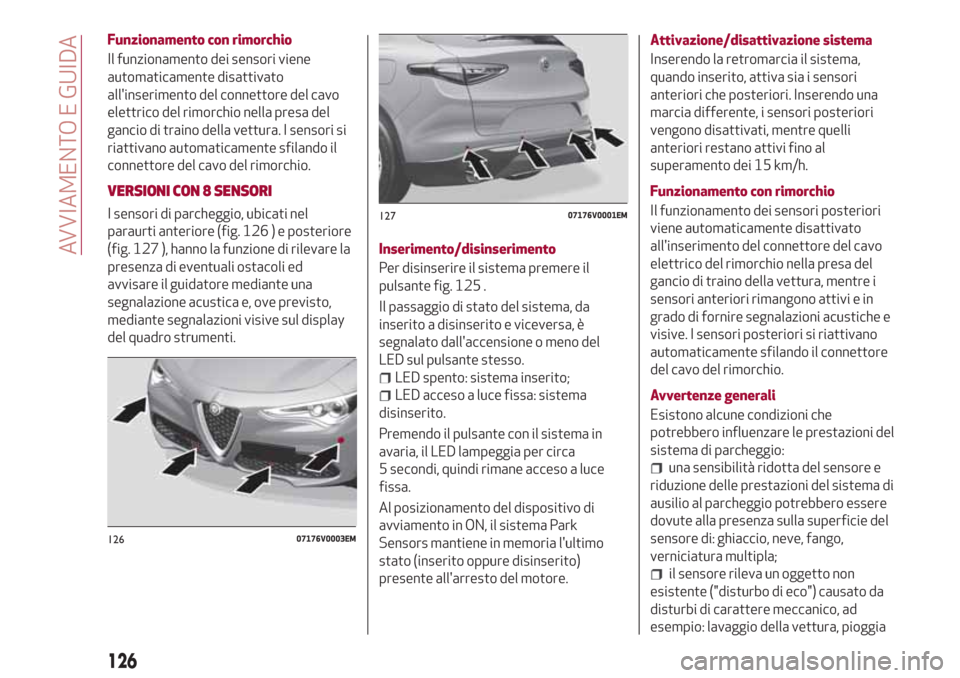

Funzionamento con rimorchio
Il funzionamento dei sensori viene
automaticamente disattivato
all'inserimento del connettore del cavo
elettrico del rimorchio nella presa del
gancio di traino della vettura. I sensori si
riattivano automaticamente sfilando il
connettore del cavo del rimorchio.
VERSIONI CON 8 SENSORI
I sensori di parcheggio, ubicati nel
paraurti anteriore (fig. 126 ) e posteriore
(fig. 127 ), hanno la funzione di rilevare la
presenza di eventuali ostacoli ed
avvisare il guidatore mediante una
segnalazione acustica e, ove previsto,
mediante segnalazioni visive sul display
del quadro strumenti.Inserimento/disinserimento
Per disinserire il sistema premere il
pulsante fig. 125 .
Il passaggio di stato del sistema, da
inserito a disinserito e viceversa, è
segnalato dall'accensione o meno del
LED sul pulsante stesso.
LED spento: sistema inserito;
LED acceso a luce fissa: sistema
disinserito.
Premendo il pulsante con il sistema in
avaria, il LED lampeggia per circa
5 secondi, quindi rimane acceso a luce
fissa.
Al posizionamento del dispositivo di
avviamento in ON, il sistema Park
Sensors mantiene in memoria l'ultimo
stato (inserito oppure disinserito)
presente all'arresto del motore.Attivazione/disattivazione sistema
Inserendo la retromarcia il sistema,
quando inserito, attiva sia i sensori
anteriori che posteriori. Inserendo una
marcia differente, i sensori posteriori
vengono disattivati, mentre quelli
anteriori restano attivi fino al
superamento dei 15 km/h.
Funzionamento con rimorchio
Il funzionamento dei sensori posteriori
viene automaticamente disattivato
all'inserimento del connettore del cavo
elettrico del rimorchio nella presa del
gancio di traino della vettura, mentre i
sensori anteriori rimangono attivi e in
grado di fornire segnalazioni acustiche e
visive. I sensori posteriori si riattivano
automaticamente sfilando il connettore
del cavo del rimorchio.
Avvertenze generali
Esistono alcune condizioni che
potrebbero influenzare le prestazioni del
sistema di parcheggio:
una sensibilità ridotta del sensore e
riduzione delle prestazioni del sistema di
ausilio al parcheggio potrebbero essere
dovute alla presenza sulla superficie del
sensore di: ghiaccio, neve, fango,
verniciatura multipla;
il sensore rileva un oggetto non
esistente ("disturbo di eco") causato da
disturbi di carattere meccanico, ad
esempio: lavaggio della vettura, pioggia
12607176V0003EM
12707176V0001EM
126
AVVIAMENTO E GUIDA

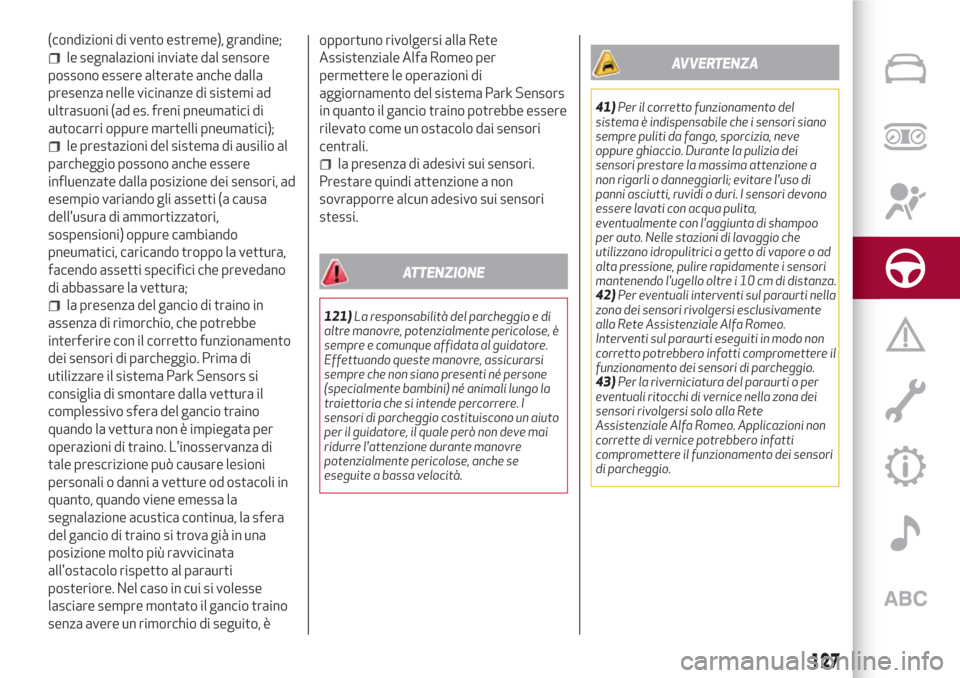

(condizioni di vento estreme), grandine;
le segnalazioni inviate dal sensore
possono essere alterate anche dalla
presenza nelle vicinanze di sistemi ad
ultrasuoni (ad es. freni pneumatici di
autocarri oppure martelli pneumatici);
le prestazioni del sistema di ausilio al
parcheggio possono anche essere
influenzate dalla posizione dei sensori, ad
esempio variando gli assetti (a causa
dell'usura di ammortizzatori,
sospensioni) oppure cambiando
pneumatici, caricando troppo la vettura,
facendo assetti specifici che prevedano
di abbassare la vettura;
la presenza del gancio di traino in
assenza di rimorchio, che potrebbe
interferire con il corretto funzionamento
dei sensori di parcheggio. Prima di
utilizzare il sistema Park Sensors si
consiglia di smontare dalla vettura il
complessivo sfera del gancio traino
quando la vettura non è impiegata per
operazioni di traino. L'inosservanza di
tale prescrizione può causare lesioni
personali o danni a vetture od ostacoli in
quanto, quando viene emessa la
segnalazione acustica continua, la sfera
del gancio di traino si trova già in una
posizione molto più ravvicinata
all'ostacolo rispetto al paraurti
posteriore. Nel caso in cui si volesse
lasciare sempre montato il gancio traino
senza avere un rimorchio di seguito, èopportuno rivolgersi alla Rete
Assistenziale Alfa Romeo per
permettere le operazioni di
aggiornamento del sistema Park Sensors
in quanto il gancio traino potrebbe essere
rilevato come un ostacolo dai sensori
centrali.
la presenza di adesivi sui sensori.
Prestare quindi attenzione a non
sovrapporre alcun adesivo sui sensori
stessi.
ATTENZIONE
121)La responsabilità del parcheggio e di
altre manovre, potenzialmente pericolose, è
sempre e comunque affidata al guidatore.
Effettuando queste manovre, assicurarsi
sempre che non siano presenti né persone
(specialmente bambini) né animali lungo la
traiettoria che si intende percorrere. I
sensori di parcheggio costituiscono un aiuto
per il guidatore, il quale però non deve mai
ridurre l'attenzione durante manovre
potenzialmente pericolose, anche se
eseguite a bassa velocità.
AVVERTENZA
41)Per il corretto funzionamento del
sistema è indispensabile che i sensori siano
sempre puliti da fango, sporcizia, neve
oppure ghiaccio. Durante la pulizia dei
sensori prestare la massima attenzione a
non rigarli o danneggiarli; evitare l'uso di
panni asciutti, ruvidi o duri. I sensori devono
essere lavati con acqua pulita,
eventualmente con l'aggiunta di shampoo
per auto. Nelle stazioni di lavaggio che
utilizzano idropulitrici a getto di vapore o ad
alta pressione, pulire rapidamente i sensori
mantenendo l'ugello oltre i 10 cm di distanza.
42)Per eventuali interventi sul paraurti nella
zona dei sensori rivolgersi esclusivamente
alla Rete Assistenziale Alfa Romeo.
Interventi sul paraurti eseguiti in modo non
corretto potrebbero infatti compromettere il
funzionamento dei sensori di parcheggio.
43)Per la riverniciatura del paraurti o per
eventuali ritocchi di vernice nella zona dei
sensori rivolgersi solo alla Rete
Assistenziale Alfa Romeo. Applicazioni non
corrette di vernice potrebbero infatti
compromettere il funzionamento dei sensori
di parcheggio.
127

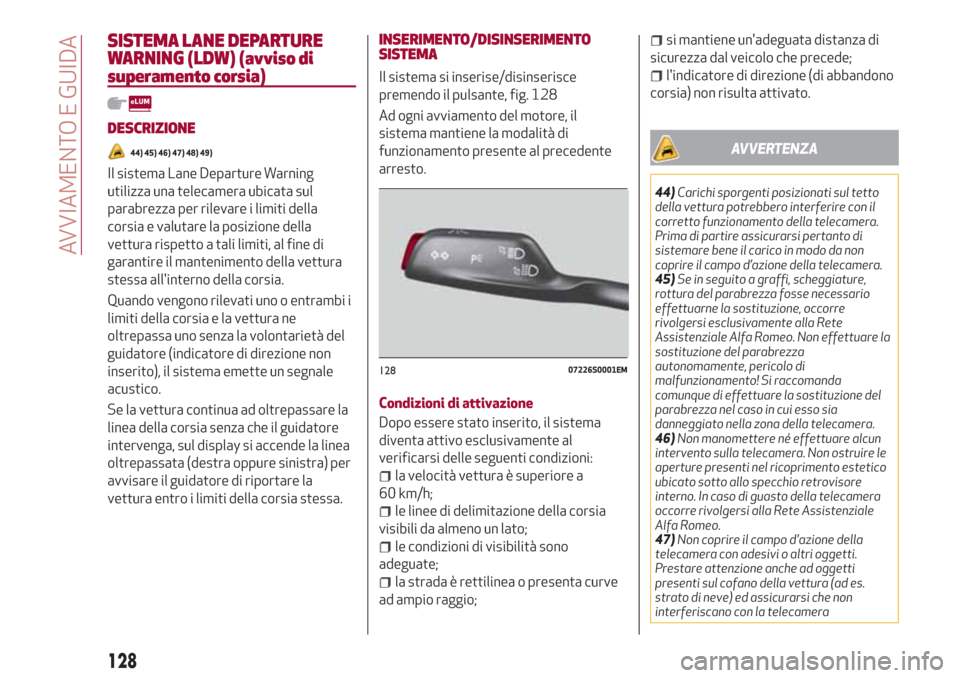

SISTEMA LANE DEPARTURE
WARNING (LDW) (avviso di
superamento corsia)
DESCRIZIONE
44) 45) 46) 47) 48) 49)
Il sistema Lane Departure Warning
utilizza una telecamera ubicata sul
parabrezza per rilevare i limiti della
corsia e valutare la posizione della
vettura rispetto a tali limiti, al fine di
garantire il mantenimento della vettura
stessa all'interno della corsia.
Quando vengono rilevati uno o entrambi i
limiti della corsia e la vettura ne
oltrepassa uno senza la volontarietà del
guidatore (indicatore di direzione non
inserito), il sistema emette un segnale
acustico.
Se la vettura continua ad oltrepassare la
linea della corsia senza che il guidatore
intervenga, sul display si accende la linea
oltrepassata (destra oppure sinistra) per
avvisare il guidatore di riportare la
vettura entro i limiti della corsia stessa.
INSERIMENTO/DISINSERIMENTO
SISTEMA
Il sistema si inserise/disinserisce
premendo il pulsante, fig. 128
Ad ogni avviamento del motore, il
sistema mantiene la modalità di
funzionamento presente al precedente
arresto.
Condizioni di attivazione
Dopo essere stato inserito, il sistema
diventa attivo esclusivamente al
verificarsi delle seguenti condizioni:
la velocità vettura è superiore a
60 km/h;
le linee di delimitazione della corsia
visibili da almeno un lato;
le condizioni di visibilità sono
adeguate;
la strada è rettilinea o presenta curve
ad ampio raggio;
si mantiene un'adeguata distanza di
sicurezza dal veicolo che precede;
l'indicatore di direzione (di abbandono
corsia) non risulta attivato.
AVVERTENZA
44)Carichi sporgenti posizionati sul tetto
della vettura potrebbero interferire con il
corretto funzionamento della telecamera.
Prima di partire assicurarsi pertanto di
sistemare bene il carico in modo da non
coprire il campo d’azione della telecamera.
45)Se in seguito a graffi, scheggiature,
rottura del parabrezza fosse necessario
effettuarne la sostituzione, occorre
rivolgersi esclusivamente alla Rete
Assistenziale Alfa Romeo. Non effettuare la
sostituzione del parabrezza
autonomamente, pericolo di
malfunzionamento! Si raccomanda
comunque di effettuare la sostituzione del
parabrezza nel caso in cui esso sia
danneggiato nella zona della telecamera.
46)Non manomettere né effettuare alcun
intervento sulla telecamera. Non ostruire le
aperture presenti nel ricoprimento estetico
ubicato sotto allo specchio retrovisore
interno. In caso di guasto della telecamera
occorre rivolgersi alla Rete Assistenziale
Alfa Romeo.
47)Non coprire il campo d'azione della
telecamera con adesivi o altri oggetti.
Prestare attenzione anche ad oggetti
presenti sul cofano della vettura (ad es.
strato di neve) ed assicurarsi che non
interferiscano con la telecamera
12807226S0001EM
128
AVVIAMENTO E GUIDA
