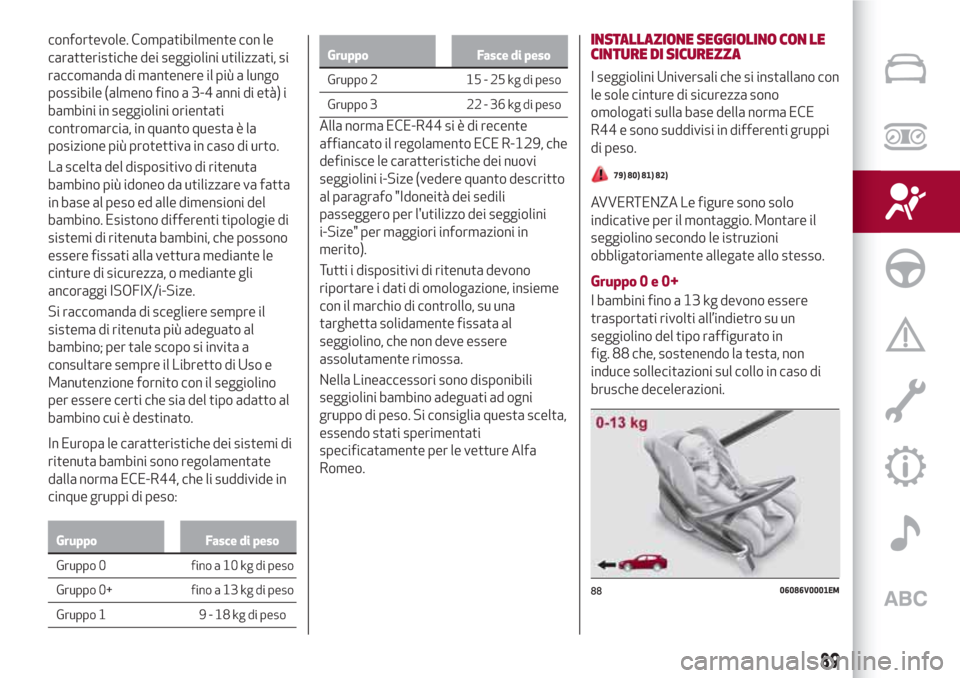

confortevole. Compatibilmente con le
caratteristiche dei seggiolini utilizzati, si
raccomanda di mantenere il più a lungo
possibile (almeno fino a 3-4 anni di età) i
bambini in seggiolini orientati
contromarcia, in quanto questa è la
posizione più protettiva in caso di urto.
La scelta del dispositivo di ritenuta
bambino più idoneo da utilizzare va fatta
in base al peso ed alle dimensioni del
bambino. Esistono differenti tipologie di
sistemi di ritenuta bambini, che possono
essere fissati alla vettura mediante le
cinture di sicurezza, o mediante gli
ancoraggi ISOFIX/i-Size.
Si raccomanda di scegliere sempre il
sistema di ritenuta più adeguato al
bambino; per tale scopo si invita a
consultare sempre il Libretto di Uso e
Manutenzione fornito con il seggiolino
per essere certi che sia del tipo adatto al
bambino cui è destinato.
In Europa le caratteristiche dei sistemi di
ritenuta bambini sono regolamentate
dalla norma ECE-R44, che li suddivide in
cinque gruppi di peso:
Gruppo Fasce di peso
Gruppo 0 fino a 10 kg di peso
Gruppo 0+ fino a 13 kg di peso
Gruppo 1 9 -
18 kg di peso
Gruppo Fasce di peso
Gruppo 2 15 - 25 kg di peso
Gruppo 3 22 - 36 kg di peso
Alla norma ECE-R44 si è di recente
affiancato il regolamento ECE R-129, che
definisce le caratteristiche dei nuovi
seggiolini i-Size (vedere quanto descritto
al paragrafo "Idoneità dei sedili
passeggero per l'utilizzo dei seggiolini
i-Size" per maggiori informazioni in
merito).
Tutti i dispositivi di ritenuta devono
riportare i dati di omologazione, insieme
con il marchio di controllo, su una
targhetta solidamente fissata al
seggiolino, che non deve essere
assolutamente rimossa.
Nella Lineaccessori sono disponibili
seggiolini bambino adeguati ad ogni
gruppo di peso. Si consiglia questa scelta,
essendo stati sperimentati
specificatamente per le vetture Alfa
Romeo.
INSTALLAZIONE SEGGIOLINO CON LE
CINTURE DI SICUREZZA
I seggiolini Universali che si installano con
le sole cinture di sicurezza sono
omologati sulla base della norma ECE
R44 e sono suddivisi in differenti gruppi
di peso.
79) 80) 81) 82)
AVVERTENZA Le figure sono solo
indicative per il montaggio. Montare il
seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
Gruppo0e0+
I bambini fino a 13 kg devono essere
trasportati rivolti all’indietro su un
seggiolino del tipo raffigurato in
fig. 88 che, sostenendo la testa, non
induce sollecitazioni sul collo in caso di
brusche decelerazioni.
8806086V0001EM
89

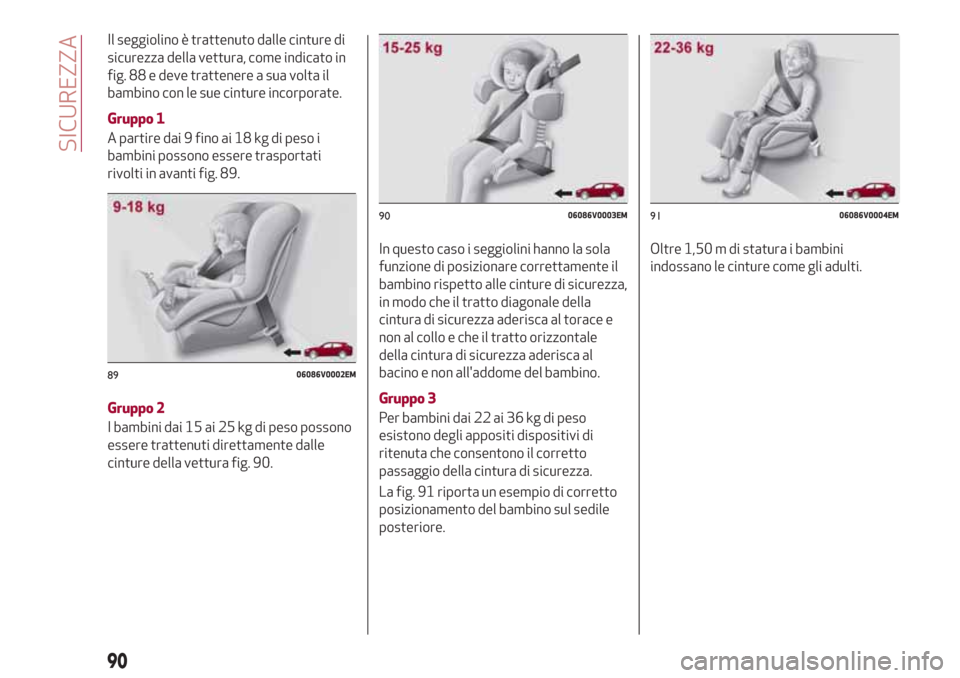

Il seggiolino è trattenuto dalle cinture di
sicurezza della vettura, come indicato in
fig. 88 e deve trattenere a sua volta il
bambino con le sue cinture incorporate.
Gruppo 1
A partire dai 9 fino ai 18 kg di peso i
bambini possono essere trasportati
rivolti in avanti fig. 89.
Gruppo 2
I bambini dai 15 ai 25 kg di peso possono
essere trattenuti direttamente dalle
cinture della vettura fig. 90.In questo caso i seggiolini hanno la sola
funzione di posizionare correttamente il
bambino rispetto alle cinture di sicurezza,
in modo che il tratto diagonale della
cintura di sicurezza aderisca al torace e
non al collo e che il tratto orizzontale
della cintura di sicurezza aderisca al
bacino e non all'addome del bambino.
Gruppo 3
Per bambini dai 22 ai 36 kg di peso
esistono degli appositi dispositivi di
ritenuta che consentono il corretto
passaggio della cintura di sicurezza.
La fig. 91 riporta un esempio di corretto
posizionamento del bambino sul sedile
posteriore.Oltre 1,50 m di statura i bambini
indossano le cinture come gli adulti.
8906086V0002EM
9006086V0003EM9106086V0004EM
90
SICUREZZA

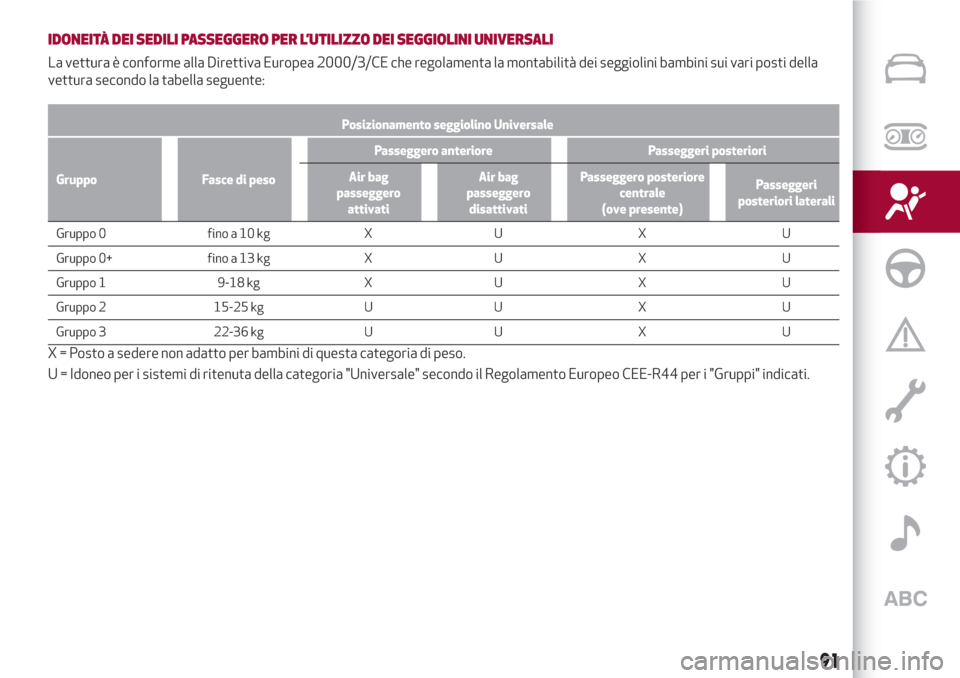

IDONEITÀ DEI SEDILI PASSEGGERO PER L’UTILIZZO DEI SEGGIOLINI UNIVERSALI
La vettura è conforme alla Direttiva Europea 2000/3/CE che regolamenta la montabilità dei seggiolini bambini sui vari posti della
vettura secondo la tabella seguente:
Posizionamento seggiolino Universale
Gruppo Fasce di pesoPasseggero anteriore Passeggeri posteriori
Air bag
passeggero
attivatiAir bag
passeggero
disattivatiPasseggero posteriore
centrale
(ove presente)Passeggeri
posteriori laterali
Gruppo 0 fino a 10 kg X U X U
Gruppo
0+ fino a 13 kg X U X U
Gruppo 1 9-18 kg X U X U
Gruppo 2 15-25 kg U U X U
Gruppo3 22-36 kg U U X U
X = Posto a sedere non adatto per bambini di questa categoria di peso.
U = Idoneo per i sistemi di ritenuta della categoria "Universale" secondo il Regolamento Europeo CEE-R44 per i "Gruppi" indicati.
91

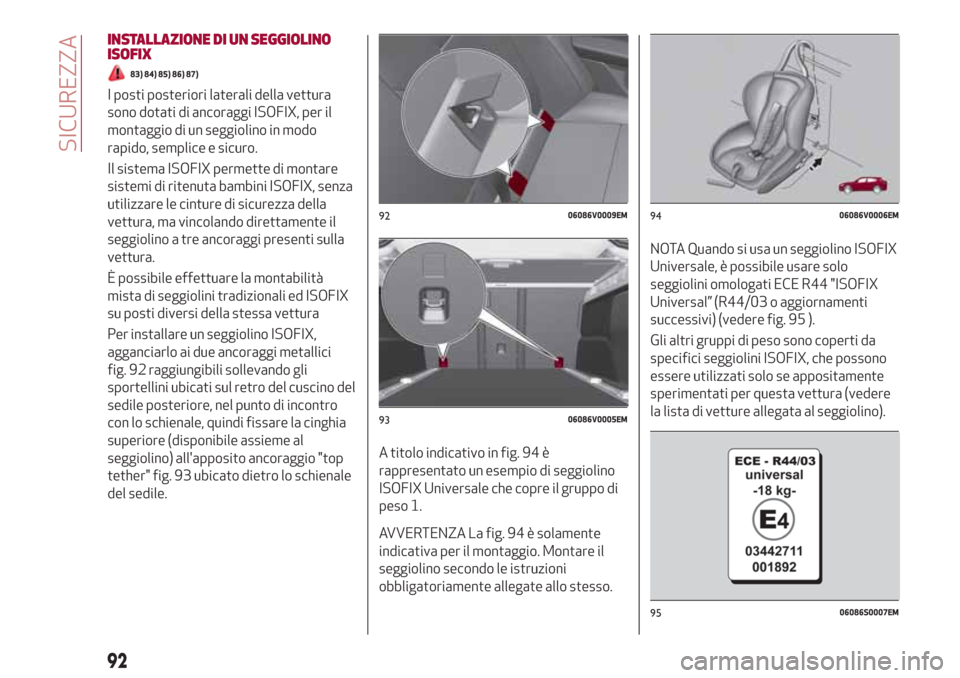

INSTALLAZIONE DI UN SEGGIOLINO
ISOFIX
83) 84) 85) 86) 87)
I posti posteriori laterali della vettura
sono dotati di ancoraggi ISOFIX, per il
montaggio di un seggiolino in modo
rapido, semplice e sicuro.
Il sistema ISOFIX permette di montare
sistemi di ritenuta bambini ISOFIX, senza
utilizzare le cinture di sicurezza della
vettura, ma vincolando direttamente il
seggiolino a tre ancoraggi presenti sulla
vettura.
È possibile effettuare la montabilità
mista di seggiolini tradizionali ed ISOFIX
su posti diversi della stessa vettura
Per installare un seggiolino ISOFIX,
agganciarlo ai due ancoraggi metallici
fig. 92 raggiungibili sollevando gli
sportellini ubicati sul retro del cuscino del
sedile posteriore, nel punto di incontro
con lo schienale, quindi fissare la cinghia
superiore (disponibile assieme al
seggiolino) all'apposito ancoraggio "top
tether" fig. 93 ubicato dietro lo schienale
del sedile.A titolo indicativo in fig. 94 è
rappresentato un esempio di seggiolino
ISOFIX Universale che copre il gruppo di
peso 1.
AVVERTENZA La fig. 94 è solamente
indicativa per il montaggio. Montare il
seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
NOTA Quando si usa un seggiolino ISOFIX
Universale, è possibile usare solo
seggiolini omologati ECE R44 "ISOFIX
Universal” (R44/03 o aggiornamenti
successivi) (vedere fig. 95 ).
Gli altri gruppi di peso sono coperti da
specifici seggiolini ISOFIX, che possono
essere utilizzati solo se appositamente
sperimentati per questa vettura (vedere
la lista di vetture allegata al seggiolino).
9206086V0009EM
9306086V0005EM
9406086V0006EM
9506086S0007EM
92
SICUREZZA

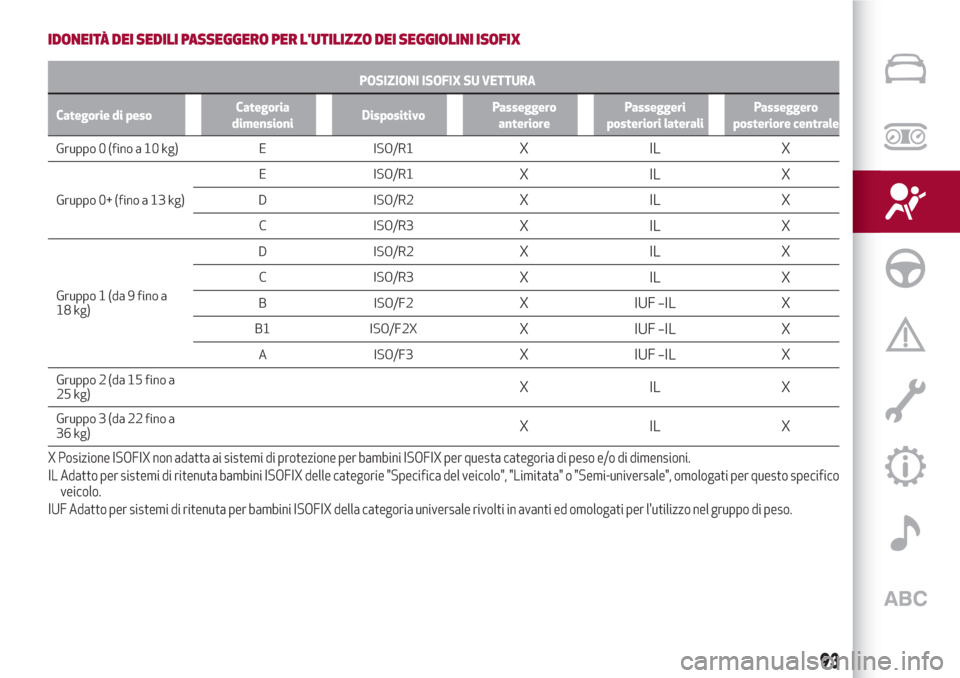

IDONEITÀ DEI SEDILI PASSEGGERO PER L'UTILIZZO DEI SEGGIOLINI ISOFIX
POSIZIONI ISOFIX SU VETTURA
Categorie di pesoCategoria
dimensioniDispositivoPasseggero
anteriorePasseggeri
posteriori lateraliPasseggero
posteriore centrale
Gruppo 0 (fino a 10 kg) E ISO/R1XILX
Gruppo 0+ (fino a 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3XILX
Gruppo 1 (da 9 fino a
18 kg)D ISO/R2
XILX
C ISO/R3XILX
B ISO/F2X IUF–IL X
B1 ISO/F2XX IUF–IL X
A ISO/F3X IUF–IL X
Gruppo 2 (da 15 fino a
25 kg)XILX
Gruppo 3 (da 22 fino a
36 kg)XILX
X Posizione ISOFIX non adatta ai sistemi di protezione per bambini ISOFIX per questa categoria di peso e/o di dimensioni.
IL Adatto per sistemi di ritenuta bambini ISOFIX delle categorie "Specifica del veicolo", "Limitata" o "Semi-universale", omologati per questo specifico
veicolo.
IUF Adatto per sistemi di ritenuta per bambini ISOFIX della categoria universale rivolti in avanti ed omologati per l'utilizzo nel gruppo di peso.
93

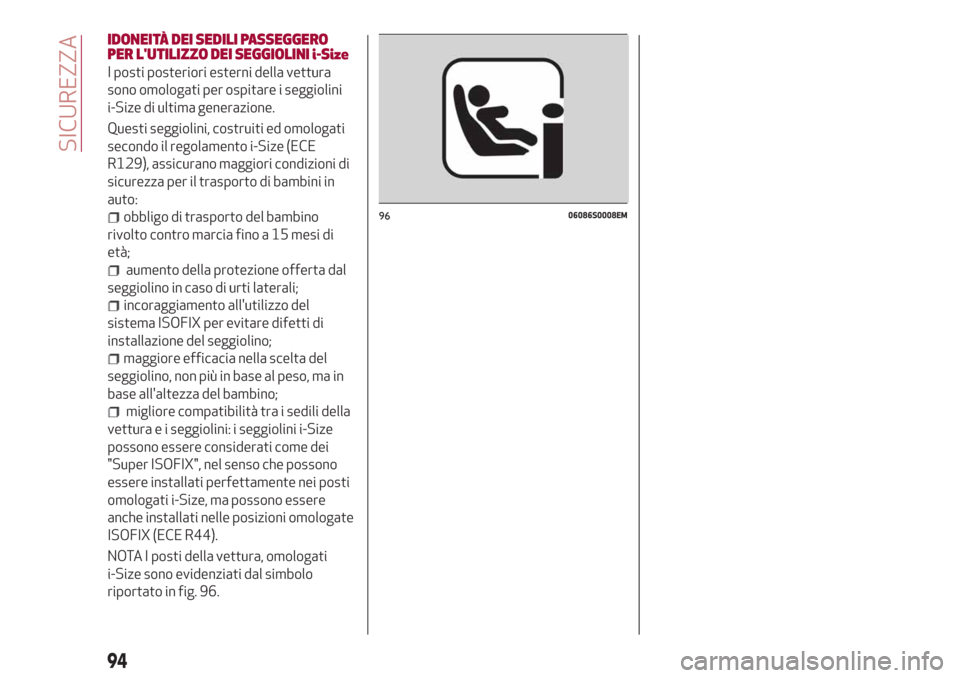

IDONEITÀ DEI SEDILI PASSEGGERO
PER L'UTILIZZO DEI SEGGIOLINI i-Size
I posti posteriori esterni della vettura
sono omologati per ospitare i seggiolini
i-Size di ultima generazione.
Questi seggiolini, costruiti ed omologati
secondo il regolamento i-Size (ECE
R129), assicurano maggiori condizioni di
sicurezza per il trasporto di bambini in
auto:
obbligo di trasporto del bambino
rivolto contro marcia fino a 15 mesi di
età;
aumento della protezione offerta dal
seggiolino in caso di urti laterali;
incoraggiamento all'utilizzo del
sistema ISOFIX per evitare difetti di
installazione del seggiolino;
maggiore efficacia nella scelta del
seggiolino, non più in base al peso, ma in
base all'altezza del bambino;
migliore compatibilità tra i sedili della
vettura e i seggiolini: i seggiolini i-Size
possono essere considerati come dei
"Super ISOFIX", nel senso che possono
essere installati perfettamente nei posti
omologati i-Size, ma possono essere
anche installati nelle posizioni omologate
ISOFIX (ECE R44).
NOTA I posti della vettura, omologati
i-Size sono evidenziati dal simbolo
riportato in fig. 96.
9606086S0008EM
94
SICUREZZA

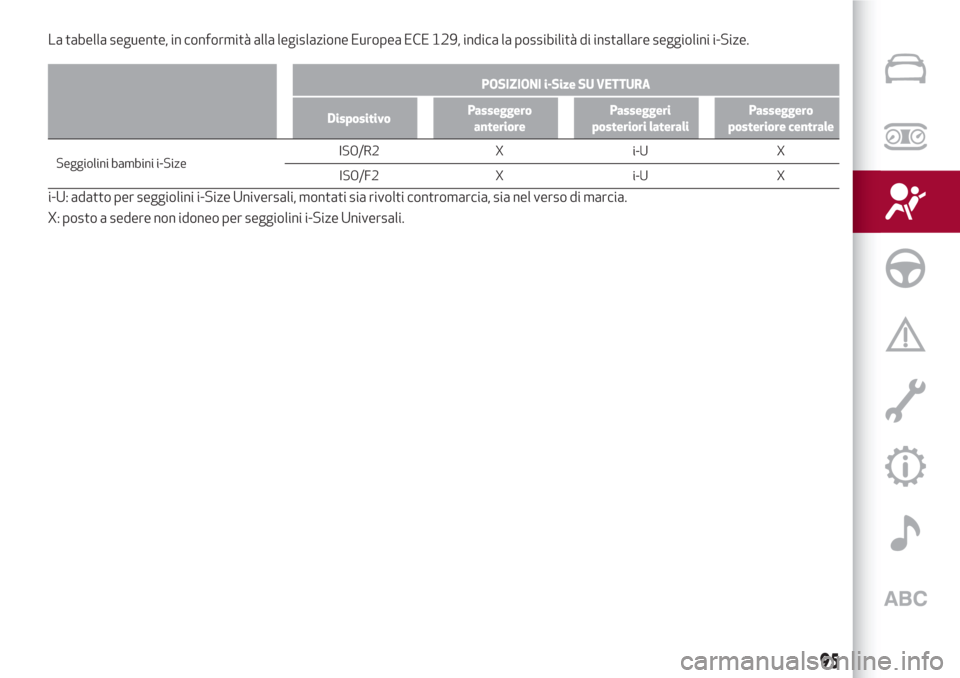

La tabella seguente, in conformità alla legislazione Europea ECE 129, indica la possibilità di installare seggiolini i-Size.
POSIZIONI i-Size SU VETTURA
DispositivoPasseggero
anteriorePasseggeri
posteriori lateraliPasseggero
posteriore centrale
Seggiolini bambini i-SizeISO/R2
X i-U X
ISO/F2 X i-U X
i-U: adatto per seggiolini i-Size Universali, montati sia rivolti contromarcia, sia nel verso di marcia.
X: posto a sedere non idoneo per seggiolini i-Size Universali.
95

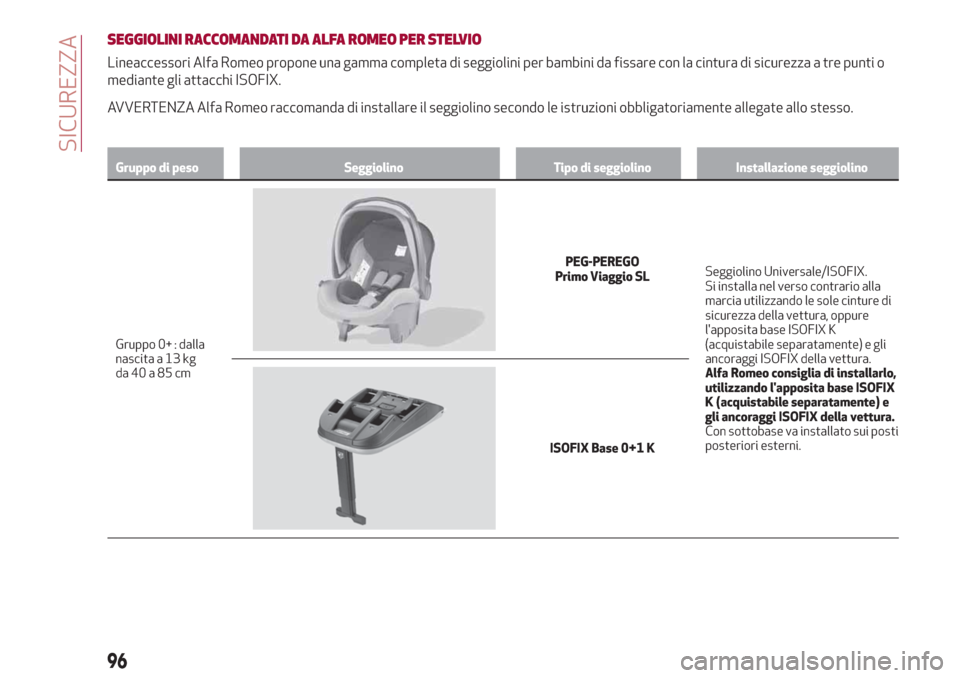

SEGGIOLINI RACCOMANDATI DA ALFA ROMEO PER STELVIO
Lineaccessori Alfa Romeo propone una gamma completa di seggiolini per bambini da fissare con la cintura di sicurezza a tre punti o
mediante gli attacchi ISOFIX.
AVVERTENZA Alfa Romeo raccomanda di installare il seggiolino secondo le istruzioni obbligatoriamente allegate allo stesso.
Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 0+ : dalla
nascita a 13 kg
da40a85cm
PEG-PEREGO
Primo Viaggio SLSeggiolino Universale/ISOFIX.
Si installa nel verso contrario alla
marcia utilizzando le sole cinture di
sicurezza della vettura, oppure
l'apposita base ISOFIX K
(acquistabile separatamente) e gli
ancoraggi ISOFIX della vettura.
Alfa Romeo consiglia di installarlo,
utilizzando l'apposita base ISOFIX
K (acquistabile separatamente) e
gli ancoraggi ISOFIX della vettura.
Con sottobase va installato sui posti
posteriori esterni.
ISOFIX Base 0+1 K
96
SICUREZZA

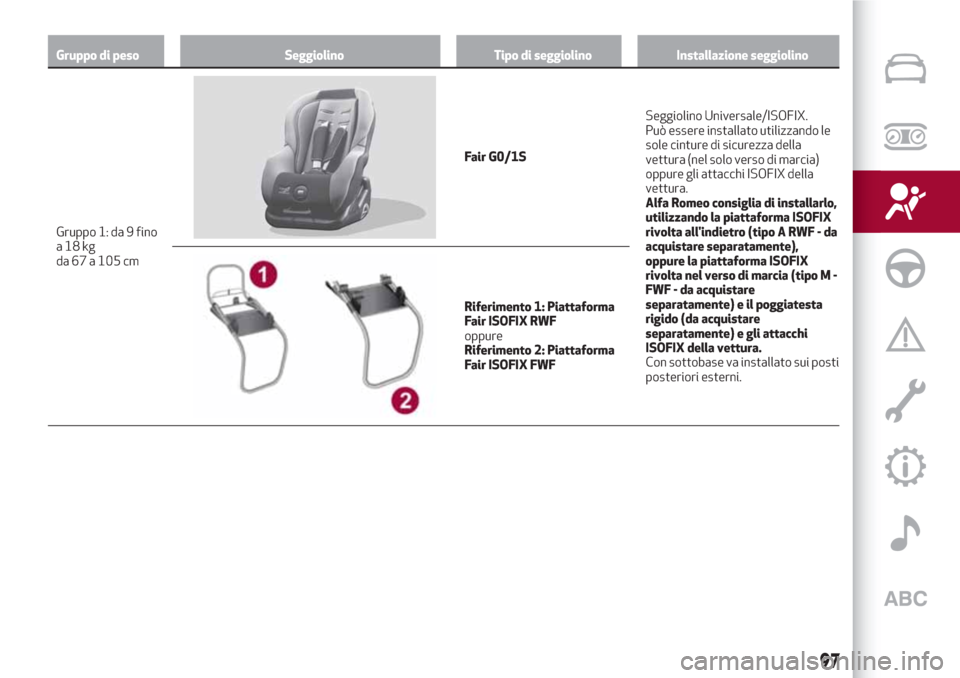

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 1: da 9 fino
a18kg
da 67 a 105 cm
Fair G0/1SSeggiolino Universale/ISOFIX.
Può essere installato utilizzando le
sole cinture di sicurezza della
vettura (nel solo verso di marcia)
oppure gli attacchi ISOFIX della
vettura.
Alfa Romeo consiglia di installarlo,
utilizzando la piattaforma ISOFIX
rivolta all'indietro (tipo A RWF - da
acquistare separatamente),
oppure la piattaforma ISOFIX
rivolta nel verso di marcia (tipo M -
FWF - da acquistare
separatamente) e il poggiatesta
rigido (da acquistare
separatamente) e gli attacchi
ISOFIX della vettura.
Con sottobase va installato sui posti
posteriori esterni.
Riferimento 1: Piattaforma
Fair ISOFIX RWF
oppure
Riferimento 2: Piattaforma
Fair ISOFIX FWF
97

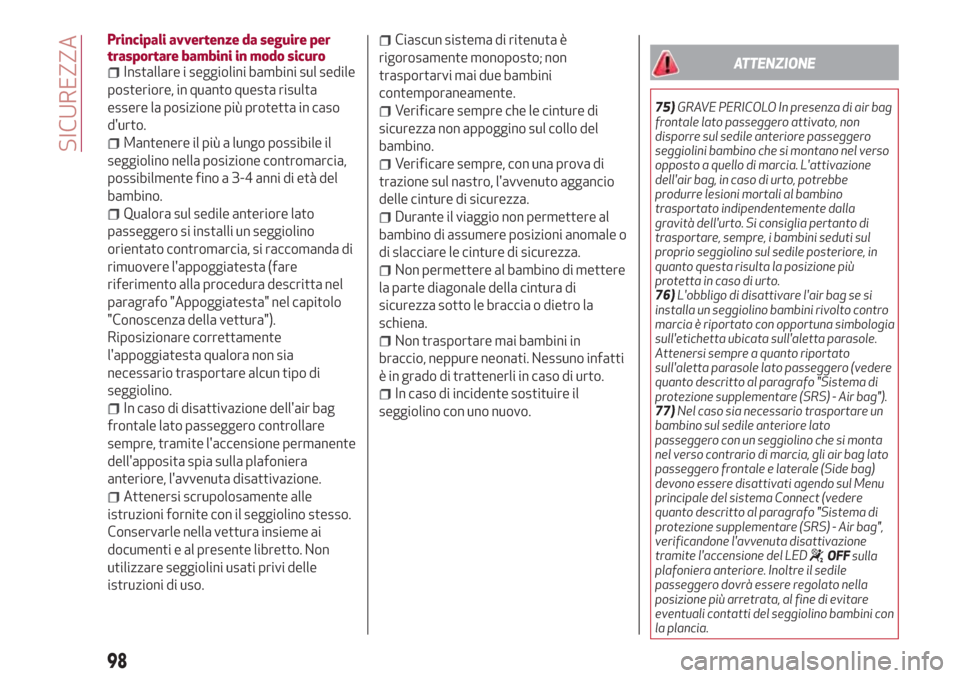

Principali avvertenze da seguire per
trasportare bambini in modo sicuro
Installare i seggiolini bambini sul sedile
posteriore, in quanto questa risulta
essere la posizione più protetta in caso
d'urto.
Mantenere il più a lungo possibile il
seggiolino nella posizione contromarcia,
possibilmente fino a 3-4 anni di età del
bambino.
Qualora sul sedile anteriore lato
passeggero si installi un seggiolino
orientato contromarcia, si raccomanda di
rimuovere l'appoggiatesta (fare
riferimento alla procedura descritta nel
paragrafo "Appoggiatesta" nel capitolo
"Conoscenza della vettura").
Riposizionare correttamente
l'appoggiatesta qualora non sia
necessario trasportare alcun tipo di
seggiolino.
In caso di disattivazione dell'air bag
frontale lato passeggero controllare
sempre, tramite l'accensione permanente
dell'apposita spia sulla plafoniera
anteriore, l'avvenuta disattivazione.
Attenersi scrupolosamente alle
istruzioni fornite con il seggiolino stesso.
Conservarle nella vettura insieme ai
documenti e al presente libretto. Non
utilizzare seggiolini usati privi delle
istruzioni di uso.
Ciascun sistema di ritenuta è
rigorosamente monoposto; non
trasportarvi mai due bambini
contemporaneamente.
Verificare sempre che le cinture di
sicurezza non appoggino sul collo del
bambino.
Verificare sempre, con una prova di
trazione sul nastro, l'avvenuto aggancio
delle cinture di sicurezza.
Durante il viaggio non permettere al
bambino di assumere posizioni anomale o
di slacciare le cinture di sicurezza.
Non permettere al bambino di mettere
la parte diagonale della cintura di
sicurezza sotto le braccia o dietro la
schiena.
Non trasportare mai bambini in
braccio, neppure neonati. Nessuno infatti
è in grado di trattenerli in caso di urto.
In caso di incidente sostituire il
seggiolino con uno nuovo.
ATTENZIONE
75)GRAVE PERICOLO In presenza di air bag
frontale lato passeggero attivato, non
disporre sul sedile anteriore passeggero
seggiolini bambino che si montano nel verso
opposto a quello di marcia. L'attivazione
dell'air bag, in caso di urto, potrebbe
produrre lesioni mortali al bambino
trasportato indipendentemente dalla
gravità dell'urto. Si consiglia pertanto di
trasportare, sempre, i bambini seduti sul
proprio seggiolino sul sedile posteriore, in
quanto questa risulta la posizione più
protetta in caso di urto.
76)L'obbligo di disattivare l'air bag se si
installa un seggiolino bambini rivolto contro
marcia è riportato con opportuna simbologia
sull'etichetta ubicata sull'aletta parasole.
Attenersi sempre a quanto riportato
sull'aletta parasole lato passeggero (vedere
quanto descritto al paragrafo "Sistema di
protezione supplementare (SRS) - Air bag").
77)Nel caso sia necessario trasportare un
bambino sul sedile anteriore lato
passeggero con un seggiolino che si monta
nel verso contrario di marcia, gli air bag lato
passeggero frontale e laterale (Side bag)
devono essere disattivati agendo sul Menu
principale del sistema Connect (vedere
quanto descritto al paragrafo "Sistema di
protezione supplementare (SRS) - Air bag",
verificandone l'avvenuta disattivazione
tramite l'accensione del LED
OFFsulla
plafoniera anteriore. Inoltre il sedile
passeggero dovrà essere regolato nella
posizione più arretrata, al fine di evitare
eventuali contatti del seggiolino bambini con
la plancia.
98
SICUREZZA
