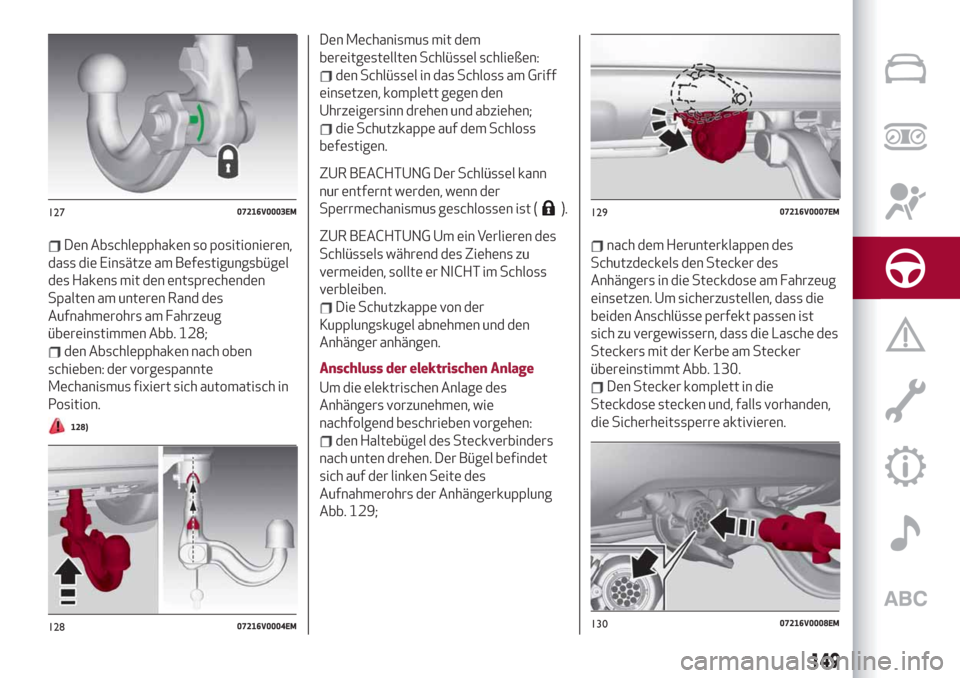

Den Abschlepphaken so positionieren,
dass die Einsätze am Befestigungsbügel
des Hakens mit den entsprechenden
Spalten am unteren Rand des
Aufnahmerohrs am Fahrzeug
übereinstimmen Abb. 128;
den Abschlepphaken nach oben
schieben: der vorgespannte
Mechanismus fixiert sich automatisch in
Position.
128)
Den Mechanismus mit dem
bereitgestellten Schlüssel schließen:
den Schlüssel in das Schloss am Griff
einsetzen, komplett gegen den
Uhrzeigersinn drehen und abziehen;
die Schutzkappe auf dem Schloss
befestigen.
ZUR BEACHTUNG Der Schlüssel kann
nur entfernt werden, wenn der
Sperrmechanismus geschlossen ist (
).
ZUR BEACHTUNG Um ein Verlieren des
Schlüssels während des Ziehens zu
vermeiden, sollte er NICHT im Schloss
verbleiben.
Die Schutzkappe von der
Kupplungskugel abnehmen und den
Anhänger anhängen.
Anschluss der elektrischen Anlage
Um die elektrischen Anlage des
Anhängers vorzunehmen, wie
nachfolgend beschrieben vorgehen:
den Haltebügel des Steckverbinders
nach unten drehen. Der Bügel befindet
sich auf der linken Seite des
Aufnahmerohrs der Anhängerkupplung
Abb. 129;
nach dem Herunterklappen des
Schutzdeckels den Stecker des
Anhängers in die Steckdose am Fahrzeug
einsetzen. Um sicherzustellen, dass die
beiden Anschlüsse perfekt passen ist
sich zu vergewissern, dass die Lasche des
Steckers mit der Kerbe am Stecker
übereinstimmt Abb. 130.
Den Stecker komplett in die
Steckdose stecken und, falls vorhanden,
die Sicherheitssperre aktivieren.
12707216V0003EM
12807216V0004EM
12907216V0007EM
13007216V0008EM
149

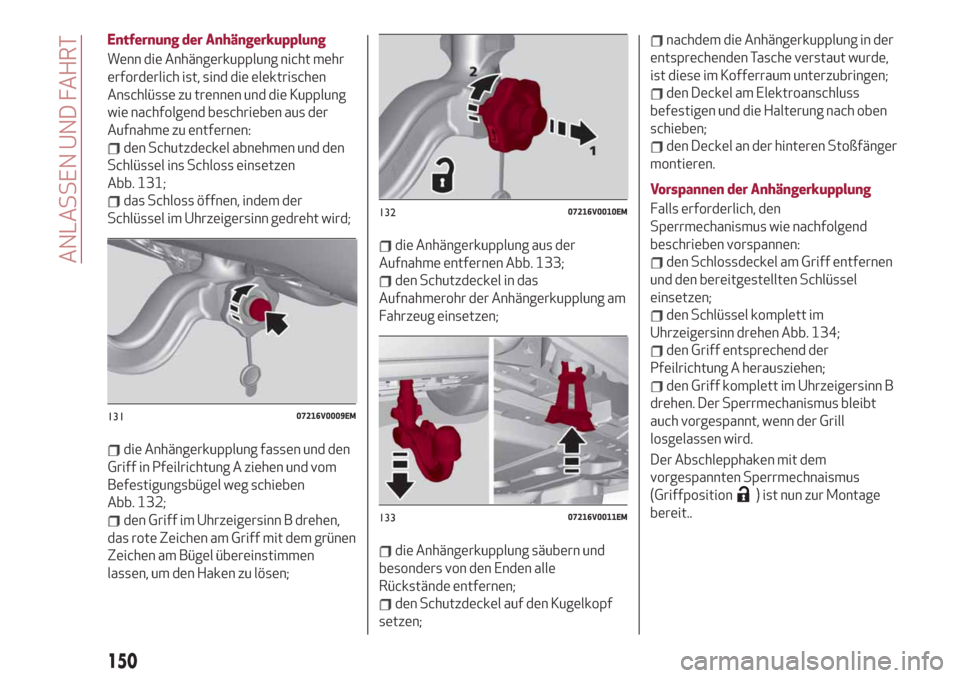

Entfernung der Anhängerkupplung
Wenn die Anhängerkupplung nicht mehr
erforderlich ist, sind die elektrischen
Anschlüsse zu trennen und die Kupplung
wie nachfolgend beschrieben aus der
Aufnahme zu entfernen:
den Schutzdeckel abnehmen und den
Schlüssel ins Schloss einsetzen
Abb. 131;
das Schloss öffnen, indem der
Schlüssel im Uhrzeigersinn gedreht wird;
die Anhängerkupplung fassen und den
Griff in Pfeilrichtung A ziehen und vom
Befestigungsbügel weg schieben
Abb. 132;
den Griff im Uhrzeigersinn B drehen,
das rote Zeichen am Griff mit dem grünen
Zeichen am Bügel übereinstimmen
lassen, um den Haken zu lösen;
die Anhängerkupplung aus der
Aufnahme entfernen Abb. 133;
den Schutzdeckel in das
Aufnahmerohr der Anhängerkupplung am
Fahrzeug einsetzen;
die Anhängerkupplung säubern und
besonders von den Enden alle
Rückstände entfernen;
den Schutzdeckel auf den Kugelkopf
setzen;
nachdem die Anhängerkupplung in der
entsprechenden Tasche verstaut wurde,
ist diese im Kofferraum unterzubringen;
den Deckel am Elektroanschluss
befestigen und die Halterung nach oben
schieben;
den Deckel an der hinteren Stoßfänger
montieren.
Vorspannen der Anhängerkupplung
Falls erforderlich, den
Sperrmechanismus wie nachfolgend
beschrieben vorspannen:
den Schlossdeckel am Griff entfernen
und den bereitgestellten Schlüssel
einsetzen;
den Schlüssel komplett im
Uhrzeigersinn drehen Abb. 134;
den Griff entsprechend der
Pfeilrichtung A herausziehen;
den Griff komplett im Uhrzeigersinn B
drehen. Der Sperrmechanismus bleibt
auch vorgespannt, wenn der Grill
losgelassen wird.
Der Abschlepphaken mit dem
vorgespannten Sperrmechnaismus
(Griffposition
) ist nun zur Montage
bereit..
13107216V0009EM
13207216V0010EM
13307216V0011EM
150

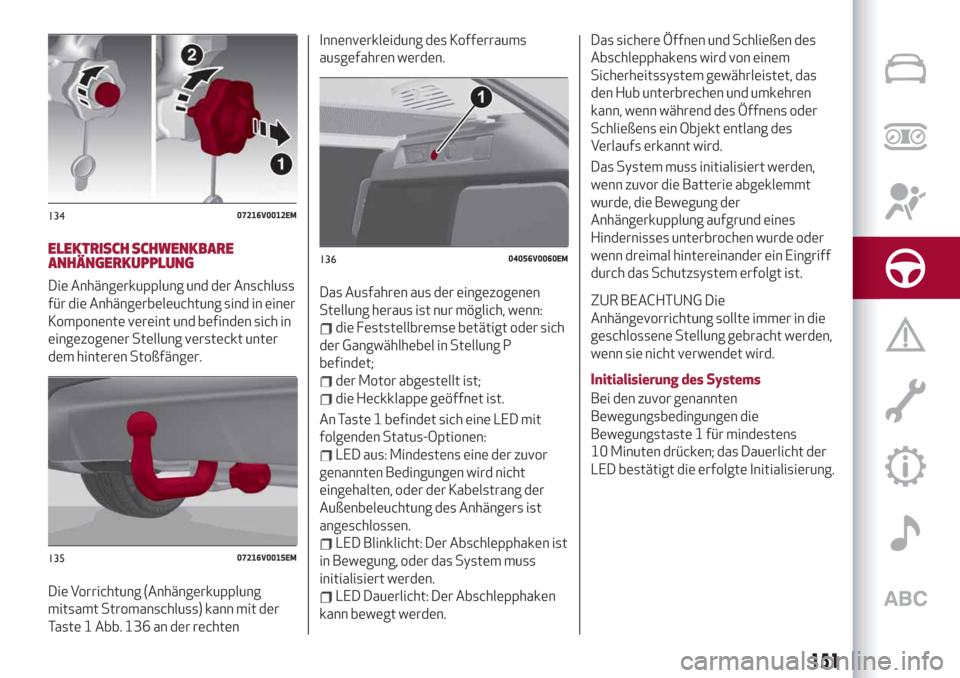

ANLASSEN UND FAHRT

ELEKTRISCH SCHWENKBARE
ANHÄNGERKUPPLUNG
Die Anhängerkupplung und der Anschluss
für die Anhängerbeleuchtung sind in einer
Komponente vereint und befinden sich in
eingezogener Stellung versteckt unter
dem hinteren Stoßfänger.
Die Vorrichtung (Anhängerkupplung
mitsamt Stromanschluss) kann mit der
Taste 1 Abb. 136 an der rechtenInnenverkleidung des Kofferraums
ausgefahren werden.
Das Ausfahren aus der eingezogenen
Stellung heraus ist nur möglich, wenn:
die Feststellbremse betätigt oder sich
der Gangwählhebel in Stellung P
befindet;
der Motor abgestellt ist;
die Heckklappe geöffnet ist.
An Taste 1 befindet sich eine LED mit
folgenden Status-Optionen:
LED aus: Mindestens eine der zuvor
genannten Bedingungen wird nicht
eingehalten, oder der Kabelstrang der
Außenbeleuchtung des Anhängers ist
angeschlossen.
LED Blinklicht: Der Abschlepphaken ist
in Bewegung, oder das System muss
initialisiert werden.
LED Dauerlicht: Der Abschlepphaken
kann bewegt werden.Das sichere Öffnen und Schließen des
Abschlepphakens wird von einem
Sicherheitssystem gewährleistet, das
den Hub unterbrechen und umkehren
kann, wenn während des Öffnens oder
Schließens ein Objekt entlang des
Verlaufs erkannt wird.
Das System muss initialisiert werden,
wenn zuvor die Batterie abgeklemmt
wurde, die Bewegung der
Anhängerkupplung aufgrund eines
Hindernisses unterbrochen wurde oder
wenn dreimal hintereinander ein Eingriff
durch das Schutzsystem erfolgt ist.
ZUR BEACHTUNG Die
Anhängevorrichtung sollte immer in die
geschlossene Stellung gebracht werden,
wenn sie nicht verwendet wird.
Initialisierung des Systems
Bei den zuvor genannten
Bewegungsbedingungen die
Bewegungstaste 1 für mindestens
10 Minuten drücken; das Dauerlicht der
LED bestätigt die erfolgte Initialisierung.
13407216V0012EM
13507216V0015EM
13604056V0060EM
151

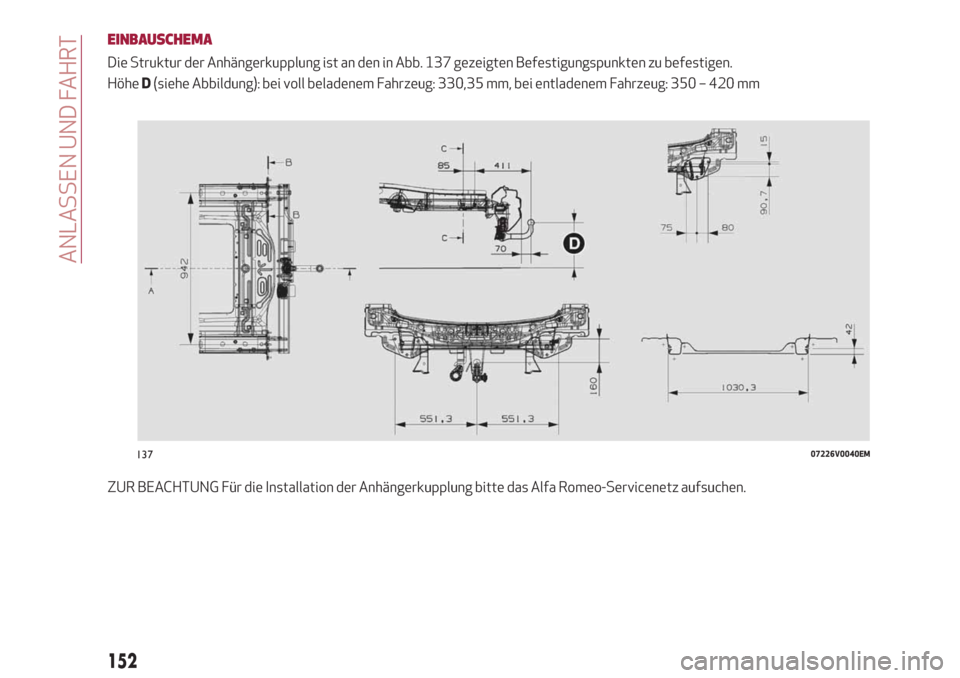

EINBAUSCHEMA
Die Struktur der Anhängerkupplung ist an den in Abb. 137 gezeigten Befestigungspunkten zu befestigen.
HöheD(siehe Abbildung): bei voll beladenem Fahrzeug: 330,35 mm, bei entladenem Fahrzeug: 350 – 420 mm
ZUR BEACHTUNG Für die Installation der Anhängerkupplung bitte das Alfa Romeo-Servicenetz aufsuchen.
13707226V0040EM
152
ANLASSEN UND FAHRT

ZUR BEACHTUNG
126)Das ABS-System, mit dem das
Fahrzeug ausgestattet ist, kontrolliert nicht
das Bremssystem des Anhängers. Auf
rutschigem Straßenbelag ist daher äußerste
Vorsicht geboten.
127)Ändern Sie auf keinen Fall die
Bremsanlage des Fahrzeugs für die
Steuerung der Anhängerbremse. Die
Bremsanlage des Anhängers muss
vollständig unabhängig von der
hydraulischen Anlage des Fahrzeugs sein.
128)Um Verletzungen an den Gliedmaßen
vorzubeugen, beim Einsetzen der
Anhängerkupplung in die Aufnahme am
Bügel des Fahrzeugs, die Hände fernhalten.
153

Diese Seite wurde absichtlich freigelassen
