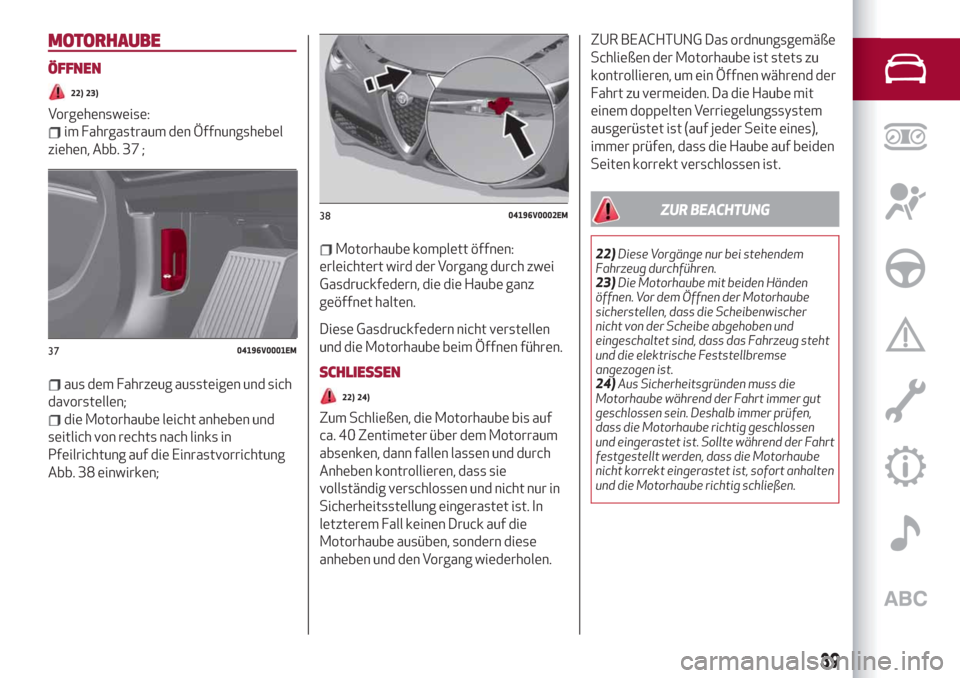

Page 41 of 260
MOTORHAUBE
ÖFFNEN
22) 23)
Vorgehensweise:
im Fahrgastraum den Öffnungshebel
ziehen, Abb. 37 ;
aus dem Fahrzeug aussteigen und sich
davorstellen;
die Motorhaube leicht anheben und
seitlich von rechts nach links in
Pfeilrichtung auf die Einrastvorrichtung
Abb. 38 einwirken;
Motorhaube komplett öffnen:
erleichtert wird der Vorgang durch zwei
Gasdruckfedern, die die Haube ganz
geöffnet halten.
Diese Gasdruckfedern nicht verstellen
und die Motorhaube beim Öffnen führen.
SCHLIESSEN
22) 24)
Zum Schließen, die Motorhaube bis auf
ca. 40 Zentimeter über dem Motorraum
absenken, dann fallen lassen und durch
Anheben kontrollieren, dass sie
vollständig verschlossen und nicht nur in
Sicherheitsstellung eingerastet ist. In
letzterem Fall keinen Druck auf die
Motorhaube ausüben, sondern diese
anheben und den Vorgang wiederholen.
ZUR BEACHTUNG Das ordnungsgemäße
Schließen der Motorhaube ist stets zu
kontrollieren, um ein Öffnen während der
Fahrt zu vermeiden. Da die Haube mit
einem doppelten Verriegelungssystem
ausgerüstet ist (auf jeder Seite eines),
immer prüfen, dass die Haube auf beiden
Seiten korrekt verschlossen ist.
ZUR BEACHTUNG
22)Diese Vorgänge nur bei stehendem
Fahrzeug durchführen.
23)Die Motorhaube mit beiden Händen
öffnen. Vor dem Öffnen der Motorhaube
sicherstellen, dass die Scheibenwischer
nicht von der Scheibe abgehoben und
eingeschaltet sind, dass das Fahrzeug steht
und die elektrische Feststellbremse
angezogen ist.
24)Aus Sicherheitsgründen muss die
Motorhaube während der Fahrt immer gut
geschlossen sein. Deshalb immer prüfen,
dass die Motorhaube richtig geschlossen
und eingerastet ist. Sollte während der Fahrt
festgestellt werden, dass die Motorhaube
nicht korrekt eingerastet ist, sofort anhalten
und die Motorhaube richtig schließen.
3704196V0001EM
3804196V0002EM
39

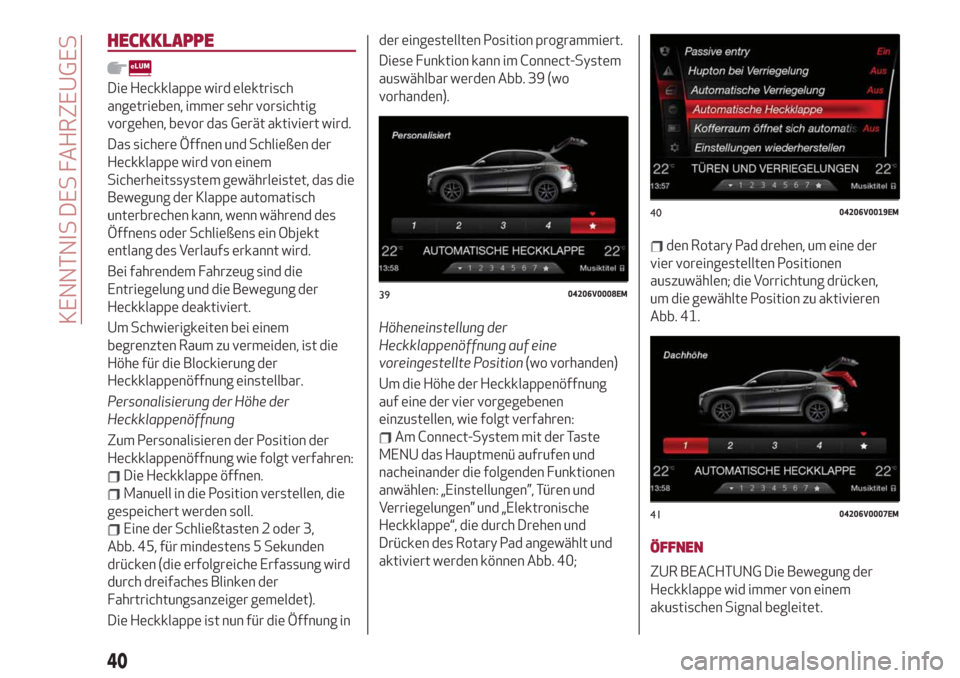

Page 42 of 260
HECKKLAPPE
Die Heckklappe wird elektrisch
angetrieben, immer sehr vorsichtig
vorgehen, bevor das Gerät aktiviert wird.
Das sichere Öffnen und Schließen der
Heckklappe wird von einem
Sicherheitssystem gewährleistet, das die
Bewegung der Klappe automatisch
unterbrechen kann, wenn während des
Öffnens oder Schließens ein Objekt
entlang des Verlaufs erkannt wird.
Bei fahrendem Fahrzeug sind die
Entriegelung und die Bewegung der
Heckklappe deaktiviert.
Um Schwierigkeiten bei einem
begrenzten Raum zu vermeiden, ist die
Höhe für die Blockierung der
Heckklappenöffnung einstellbar.
Personalisierung der Höhe der
Heckklappenöffnung
Zum Personalisieren der Position der
Heckklappenöffnung wie folgt verfahren:
Die Heckklappe öffnen.
Manuell in die Position verstellen, die
gespeichert werden soll.
Eine der Schließtasten 2 oder 3,
Abb. 45, für mindestens 5 Sekunden
drücken (die erfolgreiche Erfassung wird
durch dreifaches Blinken der
Fahrtrichtungsanzeiger gemeldet).
Die Heckklappe ist nun für die Öffnung inder eingestellten Position programmiert.
Diese Funktion kann im Connect-System
auswählbar werden Abb. 39 (wo
vorhanden).
Höheneinstellung der
Heckklappenöffnung auf eine
voreingestellte Position(wo vorhanden)
Um die Höhe der Heckklappenöffnung
auf eine der vier vorgegebenen
einzustellen, wie folgt verfahren:
Am Connect-System mit der Taste
MENU das Hauptmenü aufrufen und
nacheinander die folgenden Funktionen
anwählen: „Einstellungen”, Türen und
Verriegelungen” und „Elektronische
Heckklappe“, die durch Drehen und
Drücken des Rotary Pad angewählt und
aktiviert werden können Abb. 40;
den Rotary Pad drehen, um eine der
vier voreingestellten Positionen
auszuwählen; die Vorrichtung drücken,
um die gewählte Position zu aktivieren
Abb. 41.
ÖFFNEN
ZUR BEACHTUNG Die Bewegung der
Heckklappe wid immer von einem
akustischen Signal begleitet.
3904206V0008EM
4004206V0019EM
4104206V0007EM
40
KENNTNIS DES FAHRZEUGES

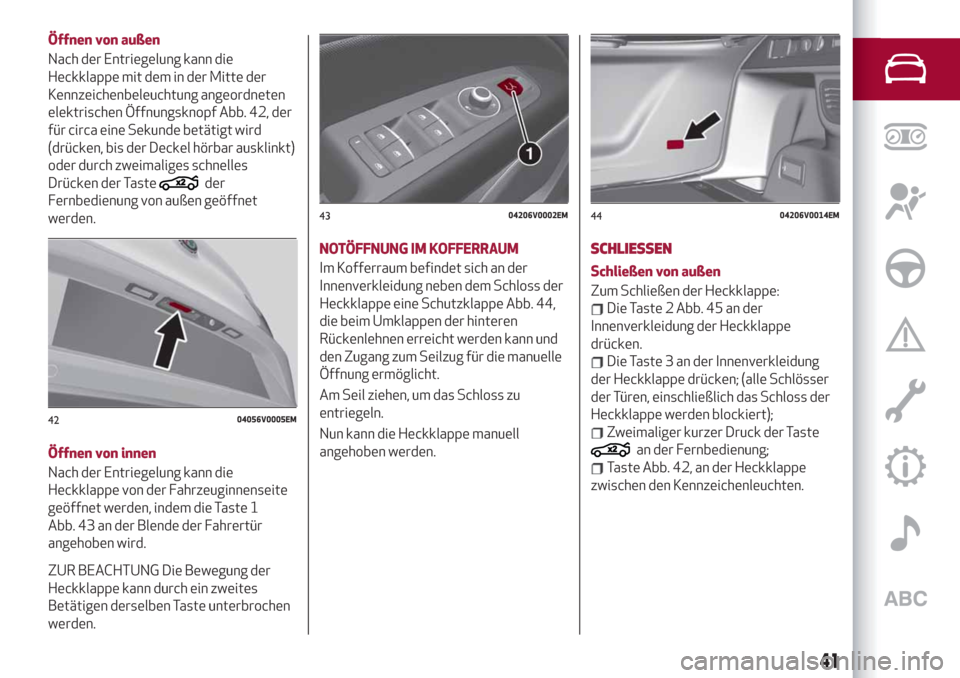

Page 43 of 260
Öffnen von außen
Nach der Entriegelung kann die
Heckklappe mit dem in der Mitte der
Kennzeichenbeleuchtung angeordneten
elektrischen Öffnungsknopf Abb. 42, der
für circa eine Sekunde betätigt wird
(drücken, bis der Deckel hörbar ausklinkt)
oder durch zweimaliges schnelles
Drücken der Taste
der
Fernbedienung von außen geöffnet
werden.
Öffnen von innen
Nach der Entriegelung kann die
Heckklappe von der Fahrzeuginnenseite
geöffnet werden, indem die Taste 1
Abb. 43 an der Blende der Fahrertür
angehoben wird.
ZUR BEACHTUNG Die Bewegung der
Heckklappe kann durch ein zweites
Betätigen derselben Taste unterbrochen
werden.
NOTÖFFNUNG IM KOFFERRAUM
Im Kofferraum befindet sich an der
Innenverkleidung neben dem Schloss der
Heckklappe eine Schutzklappe Abb. 44,
die beim Umklappen der hinteren
Rückenlehnen erreicht werden kann und
den Zugang zum Seilzug für die manuelle
Öffnung ermöglicht.
Am Seil ziehen, um das Schloss zu
entriegeln.
Nun kann die Heckklappe manuell
angehoben werden.SCHLIESSEN
Schließen von außen
Zum Schließen der Heckklappe:
Die Taste 2 Abb. 45 an der
Innenverkleidung der Heckklappe
drücken.
Die Taste 3 an der Innenverkleidung
der Heckklappe drücken; (alle Schlösser
der Türen, einschließlich das Schloss der
Heckklappe werden blockiert);
Zweimaliger kurzer Druck der Taste
an der Fernbedienung;
Taste Abb. 42, an der Heckklappe
zwischen den Kennzeichenleuchten.
4204056V0005EM
4304206V0002EM4404206V0014EM
41

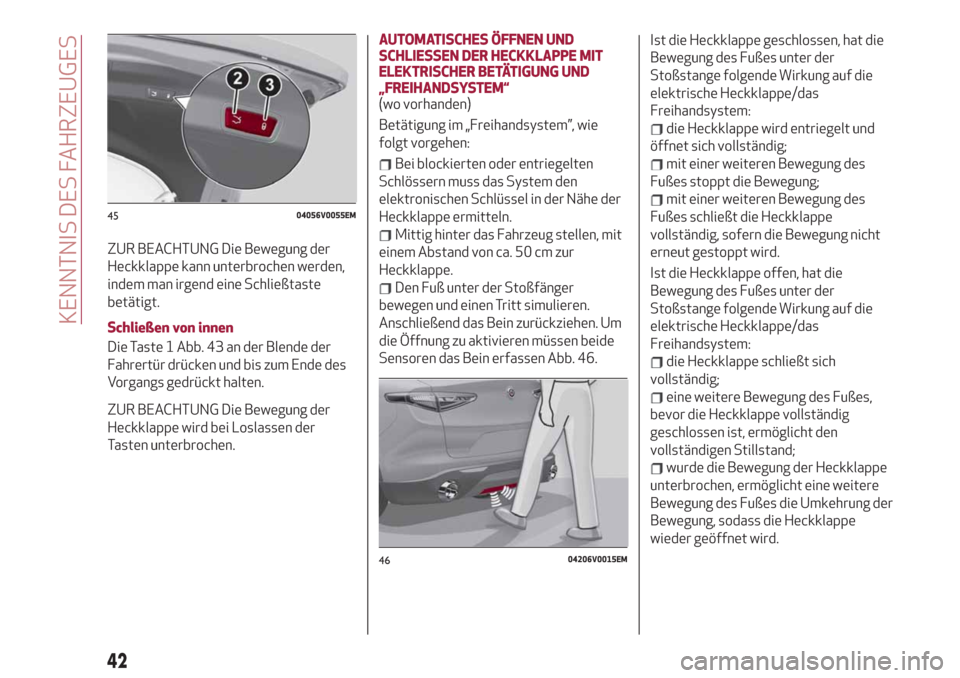

Page 44 of 260
ZUR BEACHTUNG Die Bewegung der
Heckklappe kann unterbrochen werden,
indem man irgend eine Schließtaste
betätigt.
Schließen von innen
Die Taste 1 Abb. 43 an der Blende der
Fahrertür drücken und bis zum Ende des
Vorgangs gedrückt halten.
ZUR BEACHTUNG Die Bewegung der
Heckklappe wird bei Loslassen der
Tasten unterbrochen.
AUTOMATISCHES ÖFFNEN UND
SCHLIESSEN DER HECKKLAPPE MIT
ELEKTRISCHER BETÄTIGUNG UND
„FREIHANDSYSTEM“
(wo vorhanden)
Betätigung im „Freihandsystem”, wie
folgt vorgehen:
Bei blockierten oder entriegelten
Schlössern muss das System den
elektronischen Schlüssel in der Nähe der
Heckklappe ermitteln.
Mittig hinter das Fahrzeug stellen, mit
einem Abstand von ca. 50 cm zur
Heckklappe.
Den Fuß unter der Stoßfänger
bewegen und einen Tritt simulieren.
Anschließend das Bein zurückziehen. Um
die Öffnung zu aktivieren müssen beide
Sensoren das Bein erfassen Abb. 46.Ist die Heckklappe geschlossen, hat die
Bewegung des Fußes unter der
Stoßstange folgende Wirkung auf die
elektrische Heckklappe/das
Freihandsystem:
die Heckklappe wird entriegelt und
öffnet sich vollständig;
mit einer weiteren Bewegung des
Fußes stoppt die Bewegung;
mit einer weiteren Bewegung des
Fußes schließt die Heckklappe
vollständig, sofern die Bewegung nicht
erneut gestoppt wird.
Ist die Heckklappe offen, hat die
Bewegung des Fußes unter der
Stoßstange folgende Wirkung auf die
elektrische Heckklappe/das
Freihandsystem:
die Heckklappe schließt sich
vollständig;
eine weitere Bewegung des Fußes,
bevor die Heckklappe vollständig
geschlossen ist, ermöglicht den
vollständigen Stillstand;
wurde die Bewegung der Heckklappe
unterbrochen, ermöglicht eine weitere
Bewegung des Fußes die Umkehrung der
Bewegung, sodass die Heckklappe
wieder geöffnet wird.
4504056V0055EM
4604206V0015EM
42
KENNTNIS DES FAHRZEUGES

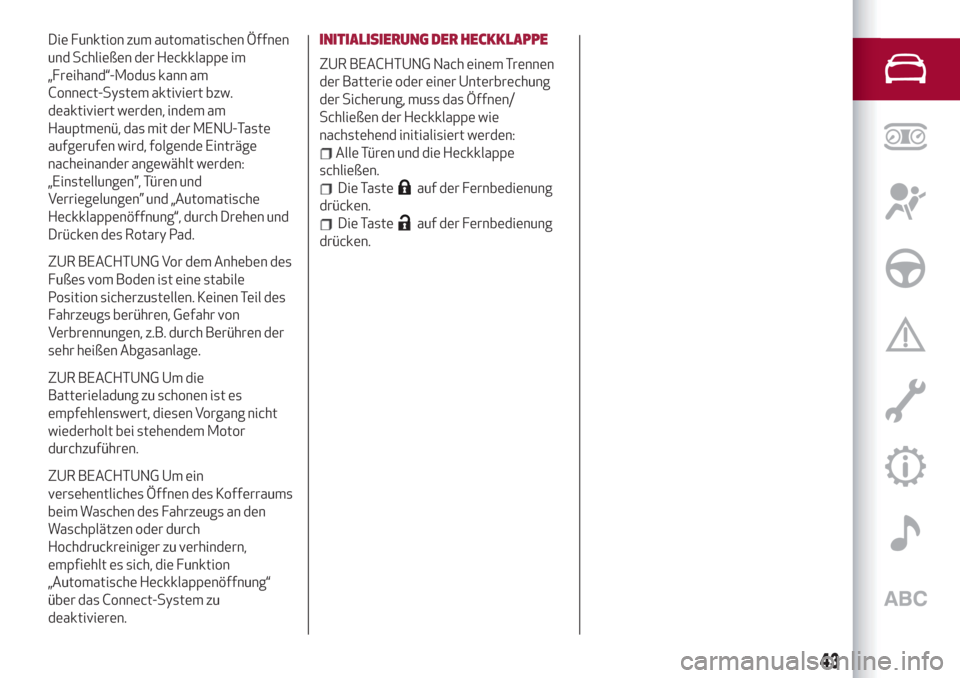

Page 45 of 260
Die Funktion zum automatischen Öffnen
und Schließen der Heckklappe im
„Freihand“-Modus kann am
Connect-System aktiviert bzw.
deaktiviert werden, indem am
Hauptmenü, das mit der MENU-Taste
aufgerufen wird, folgende Einträge
nacheinander angewählt werden:
„Einstellungen”, Türen und
Verriegelungen” und „Automatische
Heckklappenöffnung“, durch Drehen und
Drücken des Rotary Pad.
ZUR BEACHTUNG Vor dem Anheben des
Fußes vom Boden ist eine stabile
Position sicherzustellen. Keinen Teil des
Fahrzeugs berühren, Gefahr von
Verbrennungen, z.B. durch Berühren der
sehr heißen Abgasanlage.
ZUR BEACHTUNG Um die
Batterieladung zu schonen ist es
empfehlenswert, diesen Vorgang nicht
wiederholt bei stehendem Motor
durchzuführen.
ZUR BEACHTUNG Um ein
versehentliches Öffnen des Kofferraums
beim Waschen des Fahrzeugs an den
Waschplätzen oder durch
Hochdruckreiniger zu verhindern,
empfiehlt es sich, die Funktion
„Automatische Heckklappenöffnung“
über das Connect-System zu
deaktivieren.INITIALISIERUNG DER HECKKLAPPE
ZUR BEACHTUNG Nach einem Trennen
der Batterie oder einer Unterbrechung
der Sicherung, muss das Öffnen/
Schließen der Heckklappe wie
nachstehend initialisiert werden:
Alle Türen und die Heckklappe
schließen.
Die Tasteauf der Fernbedienung
drücken.
Die Tasteauf der Fernbedienung
drücken.
43
Page 46 of 260
Diese Seite wurde absichtlich freigelassen

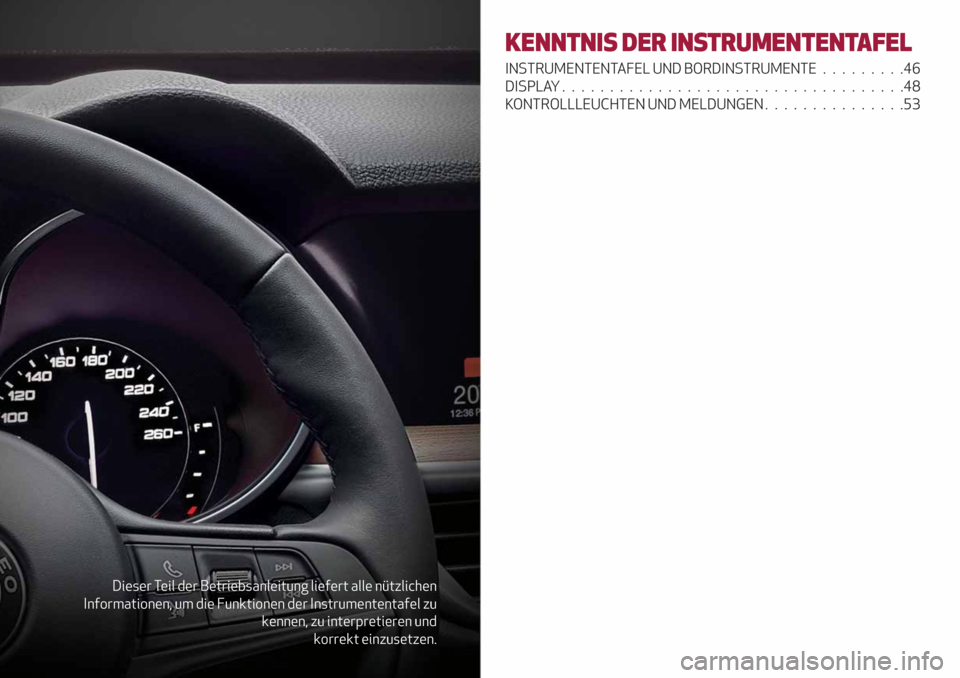

Page 47 of 260
Dieser Teil der Betriebsanleitung liefert alle nützlichen
Informationen, um die Funktionen der Instrumententafel zu
kennen, zu interpretieren und
korrekt einzusetzen.
KENNTNIS DER INSTRUMENTENTAFEL
INSTRUMENTENTAFEL UND BORDINSTRUMENTE.........46
DISPLAY....................................48
KONTROLLLEUCHTEN UND MELDUNGEN...............53
Page 48 of 260
INSTRUMENTENTAFEL UND BORDINSTRUMENTE
VERSION MIT 3.5” TFT DISPLAY
1. Drehzahlmesser 2. Digitale Motoröltemperaturanzeige mit Kontrollleuchte für Höchsttemperatur 3. TFT
Display 4. Digitale Kraftstoffanzeige (das Dreieck auf der linken Seite des Symbols gibt an, auf welcher Seite des Fahrzeugs sich
der Kraftstoffeinfüllstutzen befindet) 5. Tachometer (Geschwindigkeitsanzeige)
4705026S0010EM
46
KENNTNIS DER INSTRUMENTENTAFEL

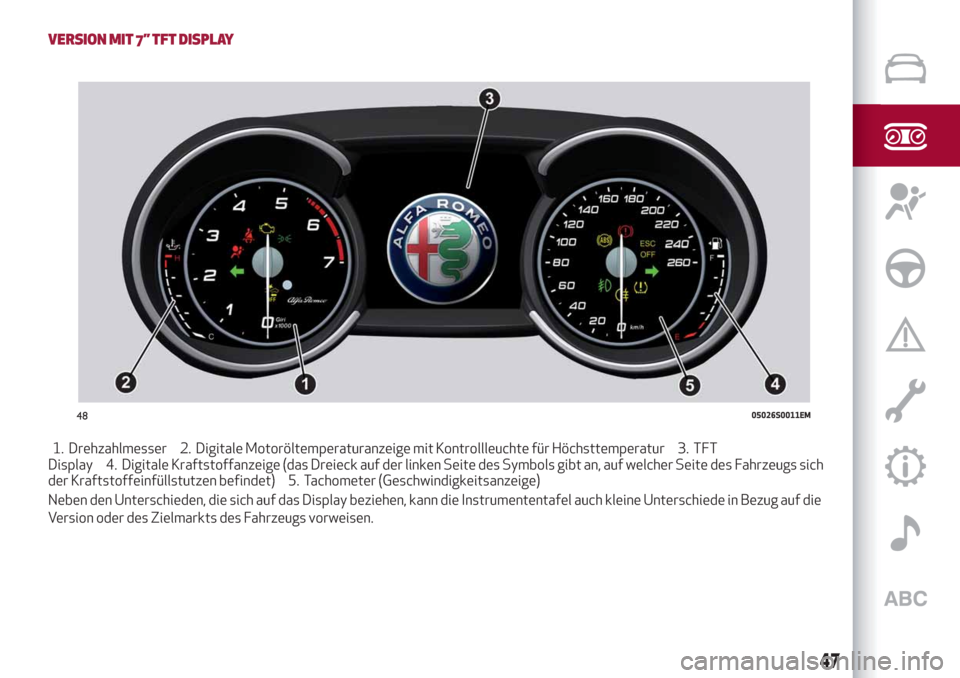

Page 49 of 260
VERSION MIT 7” TFT DISPLAY
1. Drehzahlmesser 2. Digitale Motoröltemperaturanzeige mit Kontrollleuchte für Höchsttemperatur 3. TFT
Display 4. Digitale Kraftstoffanzeige (das Dreieck auf der linken Seite des Symbols gibt an, auf welcher Seite des Fahrzeugs sich
der Kraftstoffeinfüllstutzen befindet) 5. Tachometer (Geschwindigkeitsanzeige)
Neben den Unterschieden, die sich auf das Display beziehen, kann die Instrumententafel auch kleine Unterschiede in Bezug auf die
Version oder des Zielmarkts des Fahrzeugs vorweisen.
4805026S0011EM
47

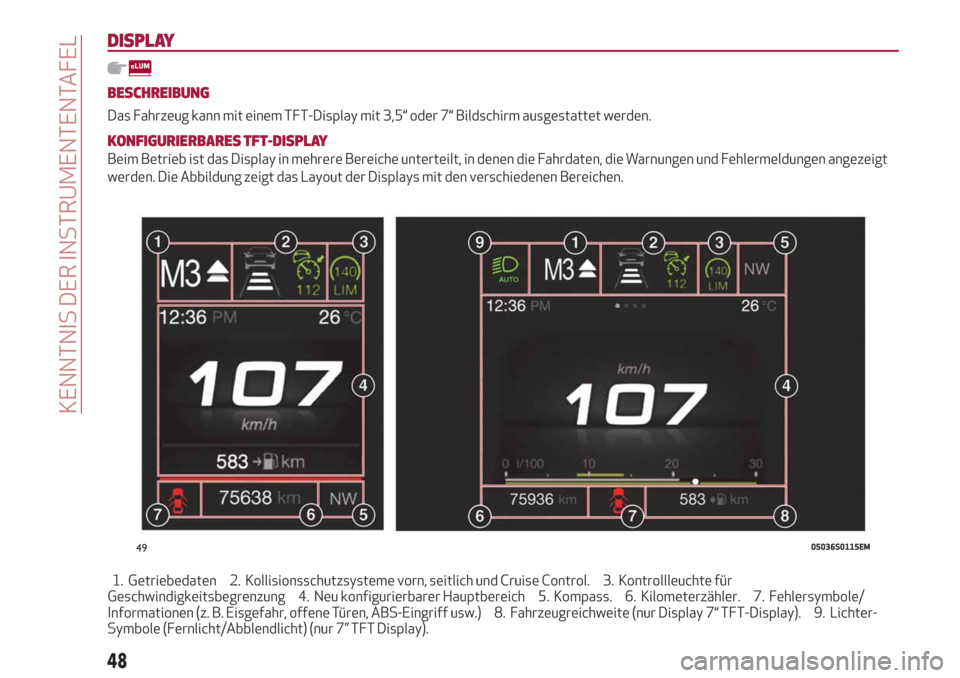

Page 50 of 260
DISPLAY
BESCHREIBUNG
Das Fahrzeug kann mit einem TFT-Display mit 3,5“ oder 7“ Bildschirm ausgestattet werden.
KONFIGURIERBARES TFT-DISPLAY
Beim Betrieb ist das Display in mehrere Bereiche unterteilt, in denen die Fahrdaten, die Warnungen und Fehlermeldungen angezeigt
werden. Die Abbildung zeigt das Layout der Displays mit den verschiedenen Bereichen.
1. Getriebedaten 2. Kollisionsschutzsysteme vorn, seitlich und Cruise Control. 3. Kontrollleuchte für
Geschwindigkeitsbegrenzung 4. Neu konfigurierbarer Hauptbereich 5. Kompass. 6. Kilometerzähler. 7. Fehlersymbole/
Informationen (z. B. Eisgefahr, offene Türen, ABS-Eingriff usw.) 8. Fahrzeugreichweite (nur Display 7“ TFT-Display). 9. Lichter-
Symbole (Fernlicht/Abblendlicht) (nur 7” TFT Display).
4905036S0115EM
48
