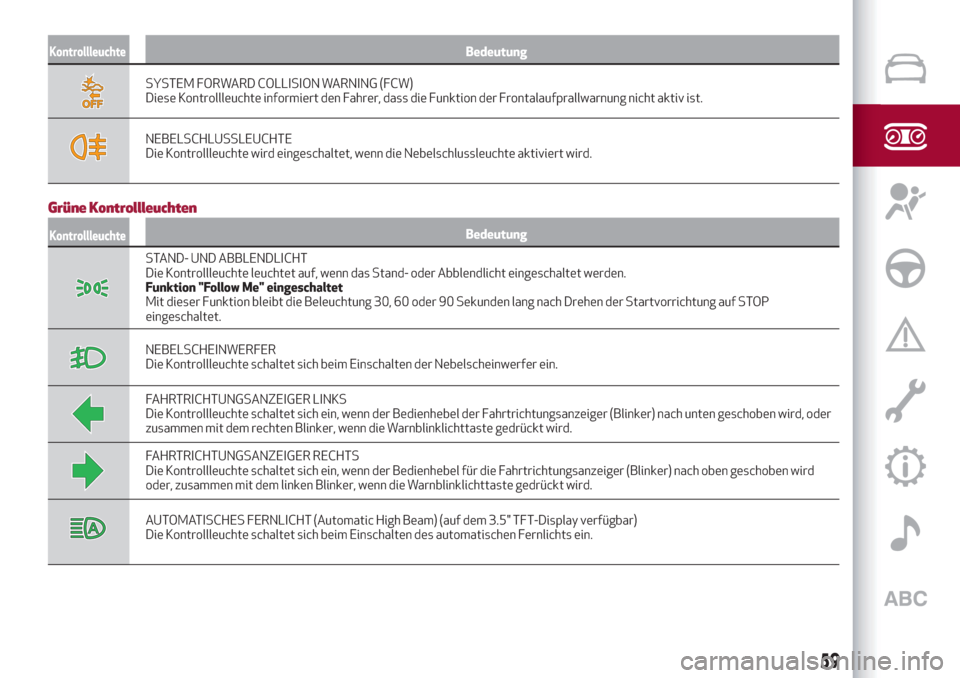

KontrollleuchteBedeutung
SYSTEM FORWARD COLLISION WARNING (FCW)
Diese Kontrollleuchte informiert den Fahrer, dass die Funktion der Frontalaufprallwarnung nicht aktiv ist.
NEBELSCHLUSSLEUCHTE
Die Kontrollleuchte wird eingeschaltet, wenn die Nebelschlussleuchte aktiviert wird.
Grüne Kontrollleuchten
KontrollleuchteBedeutung
STAND- UND ABBLENDLICHT
Die Kontrollleuchte leuchtet auf, wenn das Stand- oder Abblendlicht eingeschaltet werden.
Funktion "Follow Me" eingeschaltet
Mit dieser Funktion bleibt die Beleuchtung 30, 60 oder 90 Sekunden lang nach Drehen der Startvorrichtung auf STOP
eingeschaltet.
NEBELSCHEINWERFER
Die Kontrollleuchte schaltet sich beim Einschalten der Nebelscheinwerfer ein.
FAHRTRICHTUNGSANZEIGER LINKS
Die Kontrollleuchte schaltet sich ein, wenn der Bedienhebel der Fahrtrichtungsanzeiger (Blinker) nach unten geschoben wird, oder
zusammen mit dem rechten Blinker, wenn die Warnblinklichttaste gedrückt wird.
FAHRTRICHTUNGSANZEIGER RECHTS
Die Kontrollleuchte schaltet sich ein, wenn der Bedienhebel für die Fahrtrichtungsanzeiger (Blinker) nach oben geschoben wird
oder, zusammen mit dem linken Blinker, wenn die Warnblinklichttaste gedrückt wird.
AUTOMATISCHES FERNLICHT (Automatic High Beam) (auf dem 3.5" TFT-Display verfügbar)
Die Kontrollleuchte schaltet sich beim Einschalten des automatischen Fernlichts ein.
59
Page 62 of 260
Blaue Kontrollleuchten
KontrollleuchteBedeutung
FERNLICHT (auf dem 3,5" TFT-Display verfügbar)
Das Symbol leuchtet beim Einschalten des Fernlichts auf.
60
KENNTNIS DER INSTRUMENTENTAFEL
Page 63 of 260

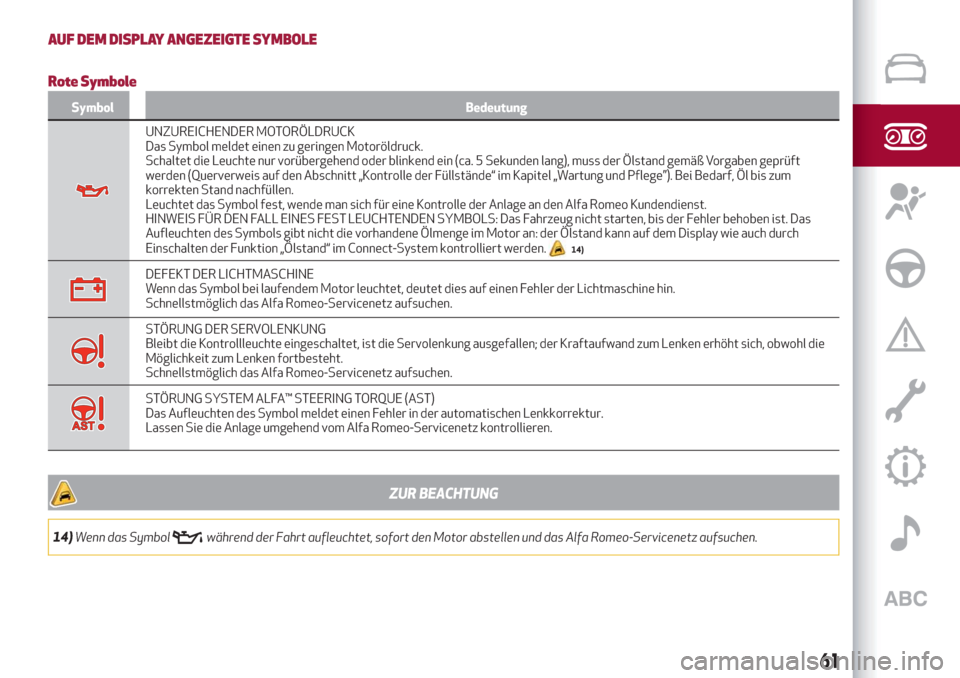

AUF DEM DISPLAY ANGEZEIGTE SYMBOLE
Rote Symbole
Symbol Bedeutung
UNZUREICHENDER MOTORÖLDRUCK
Das Symbol meldet einen zu geringen Motoröldruck.
Schaltet die Leuchte nur vorübergehend oder blinkend ein (ca. 5 Sekunden lang), muss der Ölstand gemäß Vorgaben geprüft
werden (Querverweis auf den Abschnitt „Kontrolle der Füllstände“ im Kapitel „Wartung und Pflege”). Bei Bedarf, Öl bis zum
korrekten Stand nachfüllen.
Leuchtet das Symbol fest, wende man sich für eine Kontrolle der Anlage an den Alfa Romeo Kundendienst.
HINWEIS FÜR DEN FALL EINES FEST LEUCHTENDEN SYMBOLS: Das Fahrzeug nicht starten, bis der Fehler behoben ist. Das
Aufleuchten des Symbols gibt nicht die vorhandene Ölmenge im Motor an: der Ölstand kann auf dem Display wie auch durch
Einschalten der Funktion „Ölstand“ im Connect-System kontrolliert werden.
14)
DEFEKT DER LICHTMASCHINE
Wenn das Symbol bei laufendem Motor leuchtet, deutet dies auf einen Fehler der Lichtmaschine hin.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG DER SERVOLENKUNG
Bleibt die Kontrollleuchte eingeschaltet, ist die Servolenkung ausgefallen; der Kraftaufwand zum Lenken erhöht sich, obwohl die
Möglichkeit zum Lenken fortbesteht.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG SYSTEM ALFA™ STEERING TORQUE (AST)
Das Aufleuchten des Symbol meldet einen Fehler in der automatischen Lenkkorrektur.
Lassen Sie die Anlage umgehend vom Alfa Romeo-Servicenetz kontrollieren.
ZUR BEACHTUNG
14)Wenn das Symbolwährend der Fahrt aufleuchtet, sofort den Motor abstellen und das Alfa Romeo-Servicenetz aufsuchen.
61
Page 64 of 260

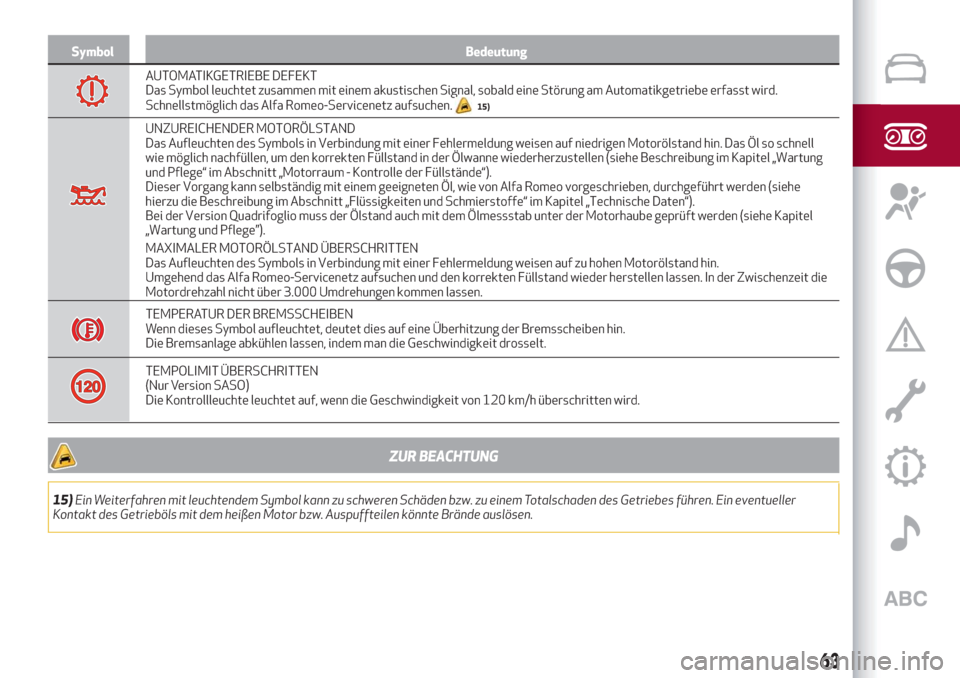

Symbol Bedeutung
ZU HOHE TEMPERATUR DER MOTORKÜHLFLÜSSIGKEIT
Das Symbol leuchtet auf, wenn der Motor überhitzt ist.
Bei normaler Fahrt:Fahrzeug anhalten, den Motor abstellen und den Füllstand im Behälter überprüfen. Der Kühlflüssigkeitsstand
darf sich nicht unter der MIN-Kerbe befinden. In diesem Fall abwarten, bis der Motor abkühlt. Dann langsam und vorsichtig den
Verschluss öffnen, Kühlflüssigkeit nachfüllen und prüfen, dass der Füllstand zwischen den MIN- und MAX-Kerben in dem Behälter
liegt. Außerdem prüfen, ob Leckstellen sichtbar sind. Sollte beim nächsten Anlassen das Symbol erneut aufleuchten, das Alfa
Romeo-Servicenetz aufsuchen.
Bei starker Beanspruchung des Fahrzeugs (z.B. bei Leistungserbringung):Langsamer fahren und, wenn die Kontrollleuchte nicht
erlischt, das Fahrzeug anhalten. Mit dem Fahrzeug 2 oder 3 min lang bei laufendem Motor und leicht gedrücktem Gaspedal stehen
bleiben, um eine aktivere Zirkulation der Kühlflüssigkeit zu ermöglichen. Dann den Motor abstellen. Den Flüssigkeitsstand, wie
zuvor beschrieben, überprüfen.
HINWEIS Bei starker Fahrzeugbeanspruchung den Motor einige Minuten vor dem Abstellen bei erhöhter Drehzahl laufen lassen.
UNVOLLSTÄNDIGES SCHLIESSEN DER TÜREN
Das Symbol leuchtet wenn eine oder mehrere Türen nicht vollständig geschlossen sind. Bei offenen Türen und fahrendem Fahrzeug
ertönt ein akustisches Signal.
Die Türen korrekt schließen.
MOTORHAUBE NICHT KORREKT GESCHLOSSEN
Das Symbol leuchtet auf, wenn die Motorhaube nicht richtig geschlossen ist; gleichzeitig mit dem Symbol wird am Display die
Abbildung eines Fahrzeugs mit geöffneter Motorhaube eingeblendet.
Bei offener Motorhaube und fahrendem Fahrzeug ertönt ein akustisches Signal.
Motorhaube schließen.
HECKKLAPPE NICHT VOLLSTÄNDIG GESCHLOSSEN
Das Symbol leuchtet auf, wenn die Heckklappe nicht richtig geschlossen ist; gleichzeitig wird mit dem Symbol die Abbildung eines
Fahrzeugs mit geöffneter Heckklappe eingeblendet.
Bei offener Heckklappe und fahrendem Fahrzeug ertönt ein akustisches Signal.
Die Heckklappe richtig schließen.
62
KENNTNIS DER INSTRUMENTENTAFEL
Page 65 of 260
Symbol Bedeutung
AUTOMATIKGETRIEBE DEFEKT
Das Symbol leuchtet zusammen mit einem akustischen Signal, sobald eine Störung am Automatikgetriebe erfasst wird.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
15)
TEMPERATUR DER BREMSSCHEIBEN
Wenn dieses Symbol aufleuchtet, deutet dies auf eine Überhitzung der Bremsscheiben hin.
Die Bremsanlage abkühlen lassen, indem man die Geschwindigkeit drosselt.
TEMPOLIMIT ÜBERSCHRITTEN
(Nur Version SASO)
Die Kontrollleuchte leuchtet auf, wenn die Geschwindigkeit von 120 km/h überschritten wird.
ZUR BEACHTUNG
15)Ein Weiterfahren mit leuchtendem Symbol kann zu schweren Schäden bzw. zu einem Totalschaden des Getriebes führen. Ein eventueller
Kontakt des Getrieböls mit dem heißen Motor bzw. Auspuffteilen könnte Brände auslösen.
63
UNZUREICHENDER MOTORÖLSTAND
<0005007d008f0001000200910082008800810091007f008400900081008a000100800081008f0001035e00950089007e008b0088008f00010085008a000100160081008e007e0085008a00800091008a00830001008900850090000100810085008a008100
8e000100070081008400880081008e00890081008800800091><008a00830001009300810085008f0081008a0001007d009100820001008a008500810080008e008500830081008a0001000e008b0090008b008e00d10088008f0090007d008a0080000100840085008a016300010005007d008f0001005300880001008f00
8b0001008f007f0084008a0081008800880001>
<0093008500810001008900d1008300880085007f00840001008a007d007f0084008200e7008800880081008a0164000100910089000100800081008a00010087008b008e008e0081008700900081008a0001000700e700880088008f0090007d008a008000
010085008a000100800081008e0001005300880093007d008a><008a0081000100930085008100800081008e00840081008e00960091008f00900081008800880081008a000103a6008f0085008100840081000100030081008f007f0084008e00810085007e0091008a00830001008500890001000c007d008c0085009000
810088000101760017007d008e00900091008a00830001>
<0091008a00800001001100820088008100830081017300010085008900010002007e008f007f0084008a00850090009000010176000e008b0090008b008e008e007d00910089000101930001000c008b008a0090008e008b00880088008100010080008100
8e0001000700e700880088008f0090009a008a008000810173>¡c
<000500850081008f0081008e00010016008b008e0083007d008a008300010087007d008a008a0001008f00810088007e008f0090009a008a0080008500830001008900850090000100810085008a00810089000100830081008100850083008a0081009000
81008a0001005300880164000100930085008100010092008b><008a0001000200880082007d00010013008b00890081008b00010092008b008e00830081008f007f0084008e00850081007e0081008a0164000100800091008e007f008400830081008200e70084008e0090000100930081008e00800081008a000103a600
8f00850081008400810001>
<008400850081008e009600910001008000850081000100030081008f007f0084008e00810085007e0091008a008300010085008900010002007e008f007f0084008a008500900090000101760007008800e7008f008f008500830087008100850090008100
8a00010091008a00800001035e007f0084008900850081008e>
Bei der Version Quadrifoglio muss der Ölstand auch mit dem Ölmessstab unter der Motorhaube geprüft werden (siehe Kapitel
„Wartung
und
Pflege”).
MAXIMALER MOTORÖLSTAND ÜBERSCHRITTEN
Das Aufleuchten des Symbols in Verbindung mit einer Fehlermeldung weisen auf zu hohen Motorölstand hin.
Umgehend das Alfa Romeo-Servicenetz aufsuchen und den
korrekten Füllstand wieder herstellen lassen. In der Zwischenzeit die
Motordrehzahl nicht über 3.000 Umdrehungen kommen lassen.
Page 66 of 260

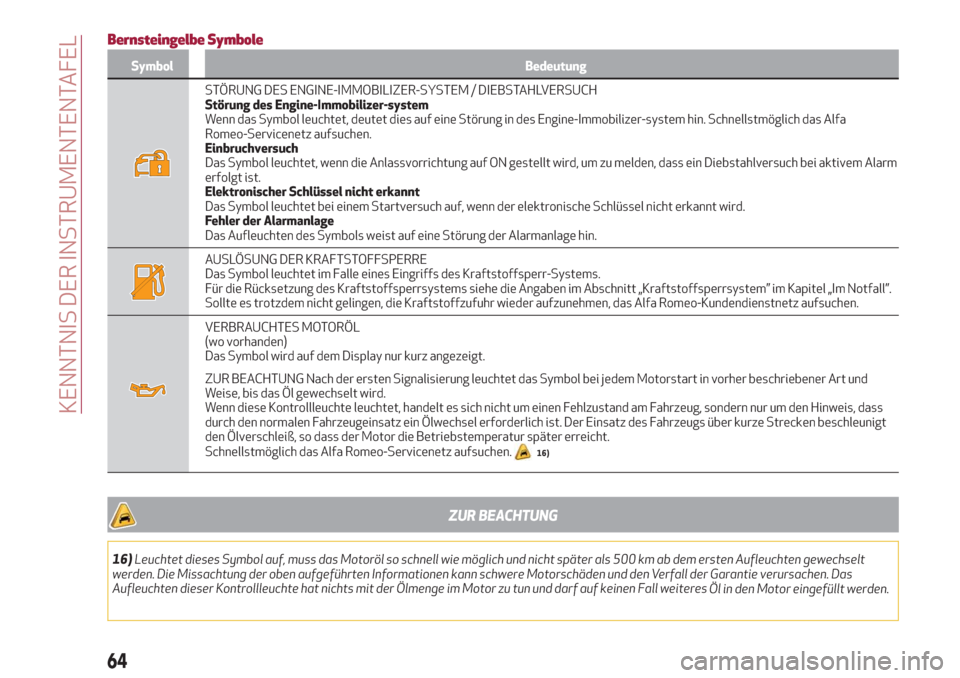

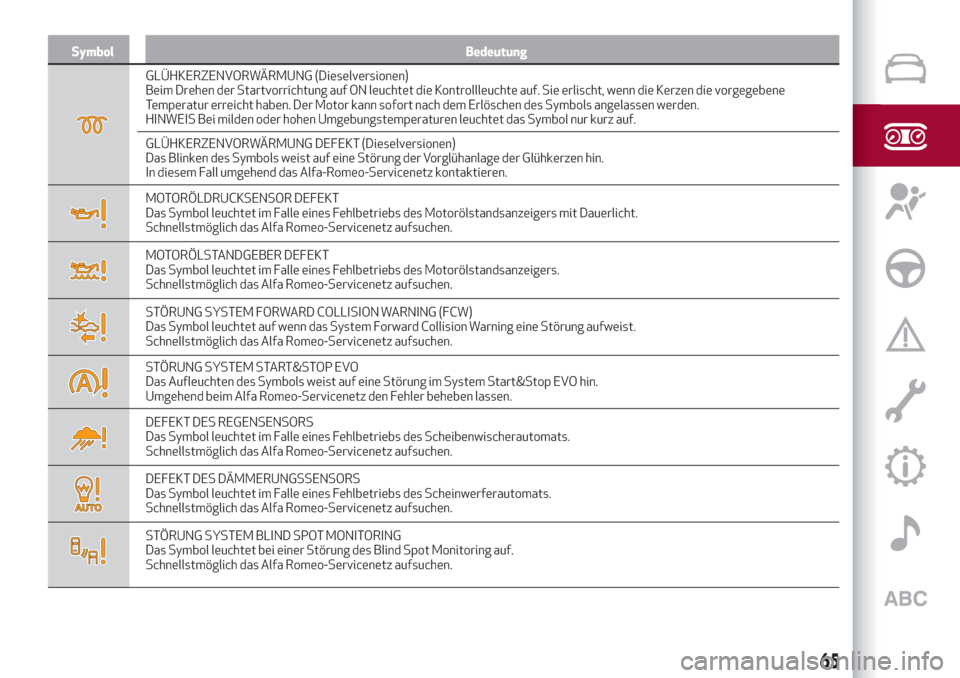

Bernsteingelbe Symbole
Symbol Bedeutung
STÖRUNG DES ENGINE-IMMOBILIZER-SYSTEM / DIEBSTAHLVERSUCH
Störung des Engine-Immobilizer-system
Wenn das Symbol leuchtet, deutet dies auf eine Störung in des Engine-Immobilizer-system hin. Schnellstmöglich das Alfa
Romeo-Servicenetz aufsuchen.
Einbruchversuch
Das Symbol leuchtet, wenn die Anlassvorrichtung auf ON gestellt wird, um zu melden, dass ein Diebstahlversuch bei aktivem Alarm
erfolgt ist.
Elektronischer Schlüssel nicht erkannt
Das Symbol leuchtet bei einem Startversuch auf, wenn der elektronische Schlüssel nicht erkannt wird.
Fehler der Alarmanlage
Das Aufleuchten des Symbols weist auf eine Störung der Alarmanlage hin.
AUSLÖSUNG DER KRAFTSTOFFSPERRE
Das Symbol leuchtet im Falle eines Eingriffs des Kraftstoffsperr-Systems.
Für die Rücksetzung des Kraftstoffsperrsystems siehe die Angaben im Abschnitt „Kraftstoffsperrsystem” im Kapitel „Im Notfall”.
Sollte es trotzdem nicht gelingen, die Kraftstoffzufuhr wieder aufzunehmen, das Alfa Romeo-Kundendienstnetz aufsuchen.
VERBRAUCHTES MOTORÖL
(wo vorhanden)
Das Symbol wird auf dem Display nur kurz angezeigt.
ZUR BEACHTUNG Nach der ersten Signalisierung leuchtet das Symbol bei jedem Motorstart in vorher beschriebener Art und
Weise, bis das Öl gewechselt wird.
Wenn diese Kontrollleuchte leuchtet, handelt es sich nicht um einen Fehlzustand am Fahrzeug, sondern nur um den Hinweis, dass
durch den normalen Fahrzeugeinsatz ein Ölwechsel erforderlich ist. Der Einsatz des Fahrzeugs über kurze Strecken beschleunigt
den Ölverschleiß, so dass der Motor die Betriebstemperatur später erreicht.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
16)
ZUR BEACHTUNG
16)Leuchtet dieses Symbol auf, muss das Motoröl so schnell wie möglich und nicht später als 500 km ab dem ersten Aufleuchten gewechselt
werden. Die Missachtung der oben aufgeführten Informationen kann schwere Motorschäden und den Verfall der Garantie verursachen. Das
Aufleuchten dieser Kontrollleuchte hat nichts mit der Ölmenge im Motor zu tun und darf auf keinen Fall weiteres
64
KENNTNIS DER INSTRUMENTENTAFEL
Öl in den Motor eingefüllt werden.
Page 67 of 260

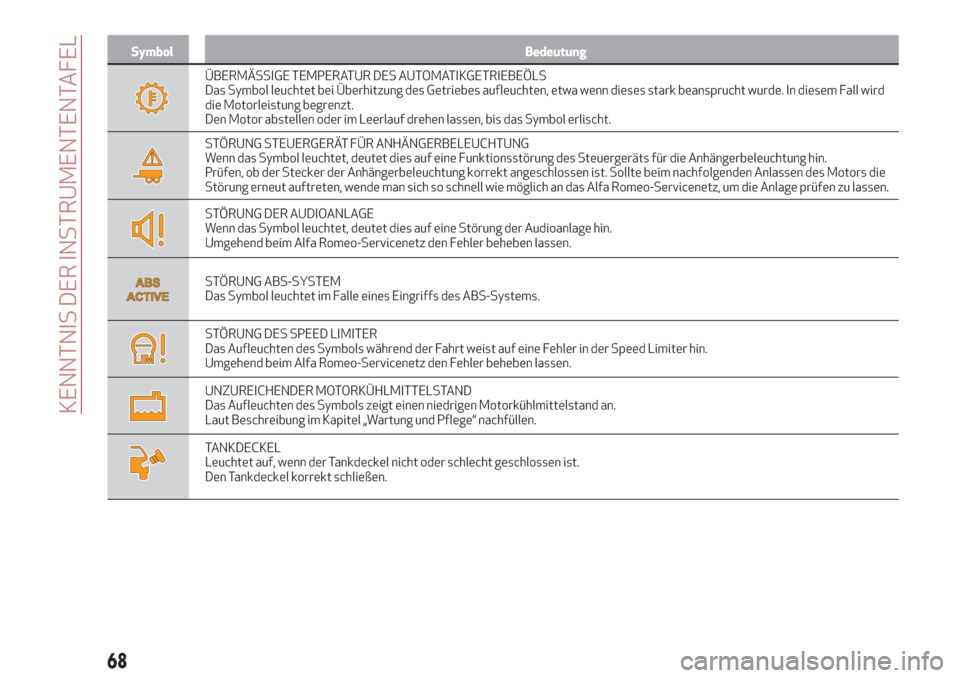

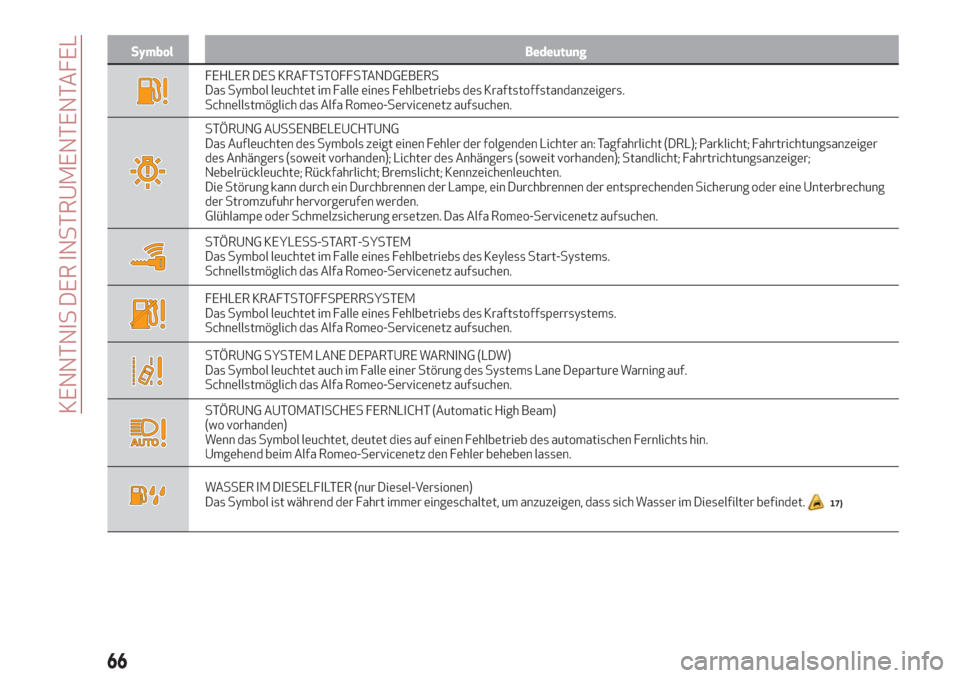

Symbol Bedeutung
GLÜHKERZENVORWÄRMUNG (Dieselversionen)
Beim Drehen der Startvorrichtung auf ON leuchtet die Kontrollleuchte auf. Sie erlischt, wenn die Kerzen die vorgegebene
Temperatur erreicht haben. Der Motor kann sofort nach dem Erlöschen des Symbols angelassen werden.
HINWEIS Bei milden oder hohen Umgebungstemperaturen leuchtet das Symbol nur kurz auf.
GLÜHKERZENVORWÄRMUNG DEFEKT (Dieselversionen)
Das Blinken des Symbols weist auf eine Störung der Vorglühanlage der Glühkerzen hin.
In diesem Fall umgehend das Alfa-Romeo-Servicenetz kontaktieren.
MOTORÖLDRUCKSENSOR DEFEKT
Das Symbol leuchtet im Falle eines Fehlbetriebs des Motorölstandsanzeigers mit Dauerlicht.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
MOTORÖLSTANDGEBER DEFEKT
Das Symbol leuchtet im Falle eines Fehlbetriebs des Motorölstandsanzeigers.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG SYSTEM FORWARD COLLISION WARNING (FCW)
Das Symbol leuchtet auf wenn das System Forward Collision Warning eine Störung aufweist.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG SYSTEM START&STOP EVO
Das Aufleuchten des Symbols weist auf eine Störung im System Start&Stop EVO hin.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
DEFEKT DES REGENSENSORS
Das Symbol leuchtet im Falle eines Fehlbetriebs des Scheibenwischerautomats.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
DEFEKT DES DÄMMERUNGSSENSORS
Das Symbol leuchtet im Falle eines Fehlbetriebs des Scheinwerferautomats.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG SYSTEM BLIND SPOT MONITORING
Das Symbol leuchtet bei einer Störung des Blind Spot Monitoring auf.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
65
Page 68 of 260

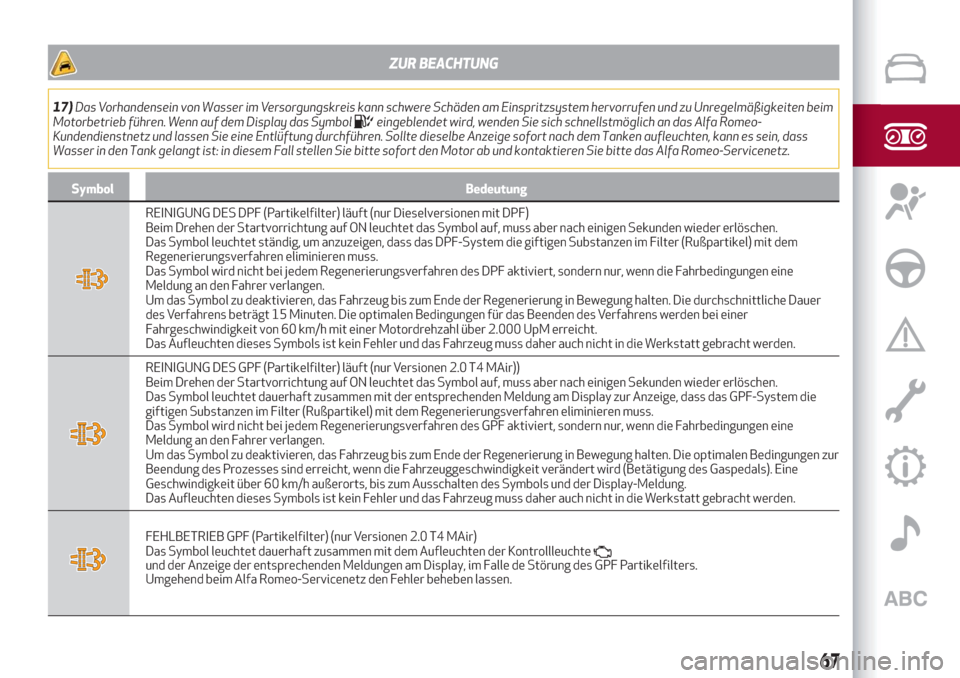

Symbol Bedeutung
FEHLER DES KRAFTSTOFFSTANDGEBERS
Das Symbol leuchtet im Falle eines Fehlbetriebs des Kraftstoffstandanzeigers.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG AUSSENBELEUCHTUNG
Das Aufleuchten des Symbols zeigt einen Fehler der folgenden Lichter an: Tagfahrlicht (DRL); Parklicht; Fahrtrichtungsanzeiger
des Anhängers (soweit vorhanden); Lichter des Anhängers (soweit vorhanden); Standlicht; Fahrtrichtungsanzeiger;
Nebelrückleuchte; Rückfahrlicht; Bremslicht; Kennzeichenleuchten.
Die Störung kann durch ein Durchbrennen der Lampe, ein Durchbrennen der entsprechenden Sicherung oder eine Unterbrechung
der Stromzufuhr hervorgerufen werden.
Glühlampe oder Schmelzsicherung ersetzen. Das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG KEYLESS-START-SYSTEM
Das Symbol leuchtet im Falle eines Fehlbetriebs des Keyless Start-Systems.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
FEHLER KRAFTSTOFFSPERRSYSTEM
Das Symbol leuchtet im Falle eines Fehlbetriebs des Kraftstoffsperrsystems.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG SYSTEM LANE DEPARTURE WARNING (LDW)
Das Symbol leuchtet auch im Falle einer Störung des Systems Lane Departure Warning auf.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG AUTOMATISCHES FERNLICHT (Automatic High Beam)
(wo vorhanden)
Wenn das Symbol leuchtet, deutet dies auf einen Fehlbetrieb des automatischen Fernlichts hin.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
WASSER IM DIESELFILTER (nur Diesel-Versionen)
Das Symbol ist während der Fahrt immer eingeschaltet, um anzuzeigen, dass sich Wasser im Dieselfilter befindet.17)
66
KENNTNIS DER INSTRUMENTENTAFEL
Page 69 of 260

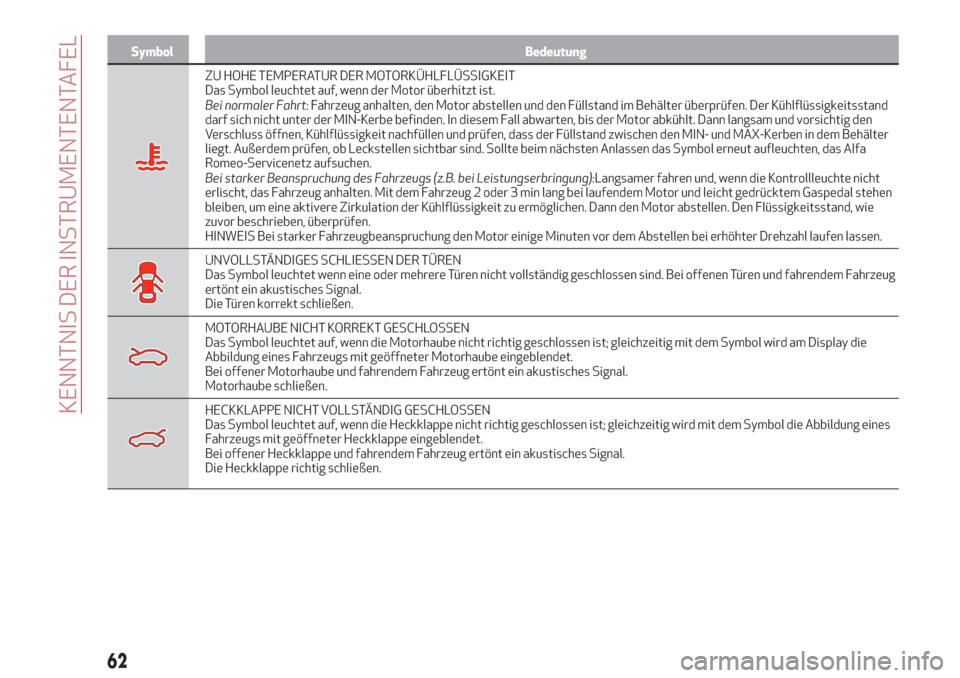

ZUR BEACHTUNG
17)Das Vorhandensein von Wasser im Versorgungskreis kann schwere Schäden am Einspritzsystem hervorrufen und zu Unregelmäßigkeiten beim
Motorbetrieb führen. Wenn auf dem Display das Symboleingeblendet wird, wenden Sie sich schnellstmöglich an das Alfa Romeo-
Kundendienstnetz und lassen Sie eine Entlüftung durchführen. Sollte dieselbe Anzeige sofort nach dem Tanken aufleuchten, kann es sein, dass
Wasser in den Tank gelangt ist: in diesem Fall stellen Sie bitte sofort den Motor ab und kontaktieren Sie bitte das Alfa Romeo-Servicenetz.
Symbol Bedeutung
REINIGUNG DES DPF (Partikelfilter) läuft (nur Dieselversionen mit DPF)
Beim Drehen der Startvorrichtung auf ON leuchtet das Symbol auf, muss aber nach einigen Sekunden wieder erlöschen.
Das Symbol leuchtet ständig, um anzuzeigen, dass das DPF-System die giftigen Substanzen im Filter (Rußpartikel) mit dem
Regenerierungsverfahren eliminieren muss.
Das Symbol wird nicht bei jedem Regenerierungsverfahren des DPF aktiviert, sondern nur, wenn die Fahrbedingungen eine
Meldung an den Fahrer verlangen.
Um das Symbol zu deaktivieren, das Fahrzeug bis zum Ende der Regenerierung in Bewegung halten. Die durchschnittliche Dauer
des Verfahrens beträgt 15 Minuten. Die optimalen Bedingungen für das Beenden des Verfahrens werden bei einer
Fahrgeschwindigkeit von 60 km/h mit einer Motordrehzahl über 2.000 UpM erreicht.
Das Aufleuchten dieses Symbols ist kein Fehler und das Fahrzeug muss daher auch nicht in die Werkstatt gebracht werden.
REINIGUNG DES GPF (Partikelfilter) läuft (nur Versionen 2.0 T4 MAir))
Beim Drehen der Startvorrichtung auf ON leuchtet das Symbol auf, muss aber nach einigen Sekunden wieder erlöschen.
Das Symbol leuchtet dauerhaft zusammen mit der entsprechenden Meldung am Display zur Anzeige, dass das GPF-System die
giftigen Substanzen im Filter (Rußpartikel) mit dem Regenerierungsverfahren eliminieren muss.
Das Symbol wird nicht bei jedem Regenerierungsverfahren des GPF aktiviert, sondern nur, wenn die Fahrbedingungen eine
Meldung an den Fahrer verlangen.
Um das Symbol zu deaktivieren, das Fahrzeug bis zum Ende der Regenerierung in Bewegung halten. Die optimalen Bedingungen zur
Beendung des Prozesses sind erreicht, wenn die Fahrzeuggeschwindigkeit verändert wird (Betätigung des Gaspedals). Eine
Geschwindigkeit über 60 km/h außerorts, bis zum Ausschalten des Symbols und der Display-Meldung.
Das Aufleuchten dieses Symbols ist kein Fehler und das Fahrzeug muss daher auch nicht in die Werkstatt gebracht werden.
FEHLBETRIEB GPF (Partikelfilter) (nur Versionen 2.0 T4 MAir)
Das Symbol leuchtet dauerhaft zusammen mit dem Aufleuchten der Kontrollleuchte
und der Anzeige der entsprechenden Meldungen am Display, im Falle de Störung des GPF Partikelfilters.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
67
Page 70 of 260
Symbol Bedeutung
ÜBERMÄSSIGE TEMPERATUR DES AUTOMATIKGETRIEBEÖLS
Das Symbol leuchtet bei Überhitzung des Getriebes aufleuchten, etwa wenn dieses stark beansprucht wurde. In diesem Fall wird
die Motorleistung begrenzt.
Den Motor abstellen oder im Leerlauf drehen lassen, bis das Symbol erlischt.
STÖRUNG STEUERGERÄT FÜR ANHÄNGERBELEUCHTUNG
Wenn das Symbol leuchtet, deutet dies auf eine Funktionsstörung des Steuergeräts für die Anhängerbeleuchtung hin.
Prüfen, ob der Stecker der Anhängerbeleuchtung korrekt angeschlossen ist. Sollte beim nachfolgenden Anlassen des Motors die
Störung erneut auftreten, wende man sich so schnell wie möglich an das Alfa Romeo-Servicenetz, um die Anlage prüfen zu lassen.
STÖRUNG DER AUDIOANLAGE
Wenn das Symbol leuchtet, deutet dies auf eine Störung der Audioanlage hin.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
STÖRUNG ABS-SYSTEM
Das Symbol leuchtet im Falle eines Eingriffs des ABS-Systems.
STÖRUNG DES SPEED LIMITER
Das Aufleuchten des Symbols während der Fahrt weist auf eine Fehler in der Speed Limiter hin.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
UNZUREICHENDER MOTORKÜHLMITTELSTAND
Das Aufleuchten des Symbols zeigt einen niedrigen Motorkühlmittelstand an.
Laut Beschreibung im Kapitel „Wartung und Pflege“ nachfüllen.
TANKDECKEL
Leuchtet auf, wenn der Tankdeckel nicht oder schlecht geschlossen ist.
Den Tankdeckel korrekt schließen.
68
KENNTNIS DER INSTRUMENTENTAFEL
