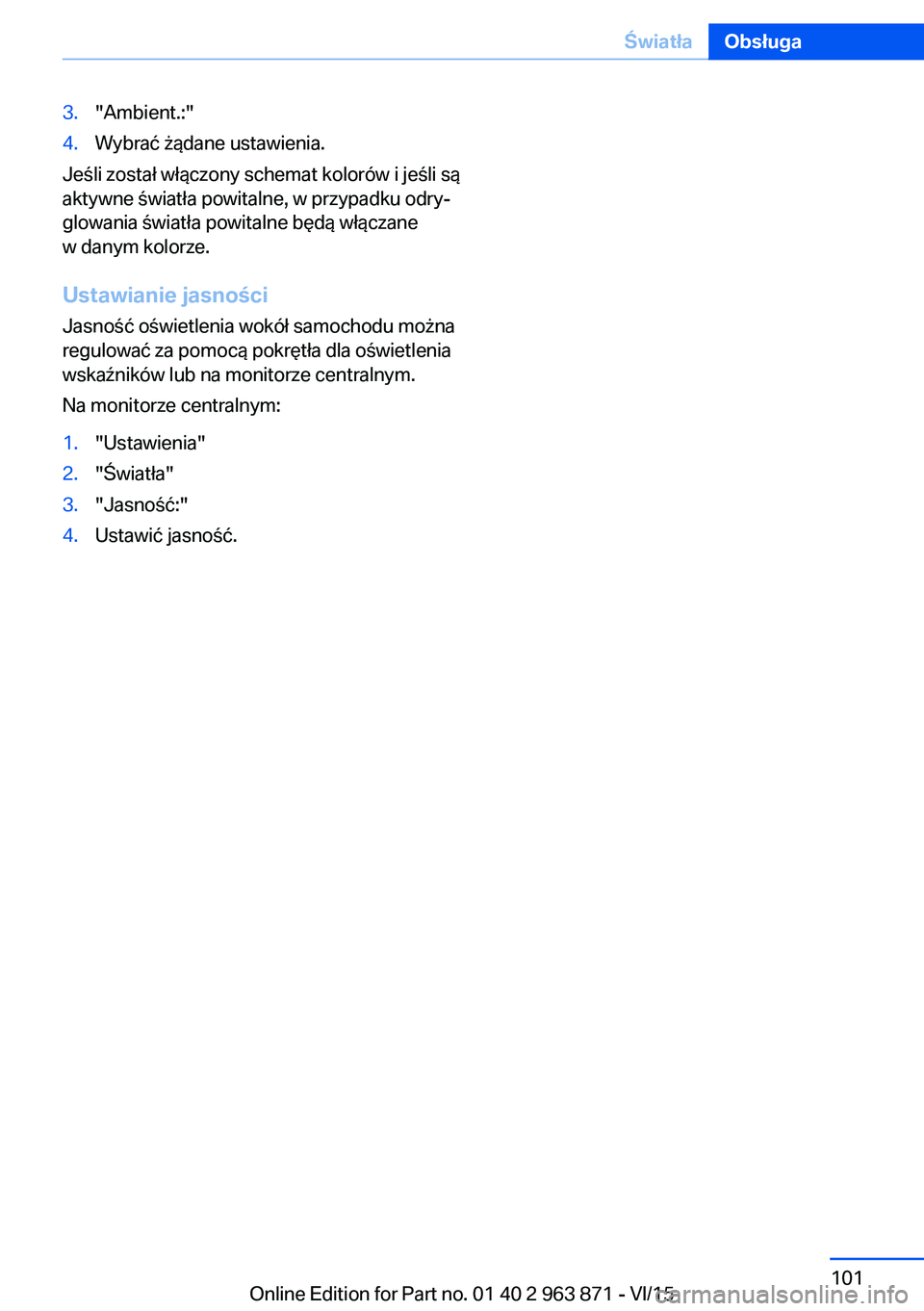

3."Ambient.:"4.Wybrać żądane ustawienia.
Jeśli został włączony schemat kolorów i jeśli są
aktywne światła powitalne, w przypadku odry‐
glowania światła powitalne będą włączane
w danym kolorze.
Ustawianie jasności
Jasność oświetlenia wokół samochodu można
regulować za pomocą pokrętła dla oświetlenia
wskaźników lub na monitorze centralnym.
Na monitorze centralnym:
1."Ustawienia"2."Światła"3."Jasność:"4.Ustawić jasność.Seite 101ŚwiatłaObsługa101
Online Edition for Part no. 01 40 2 963 871 - VI/15

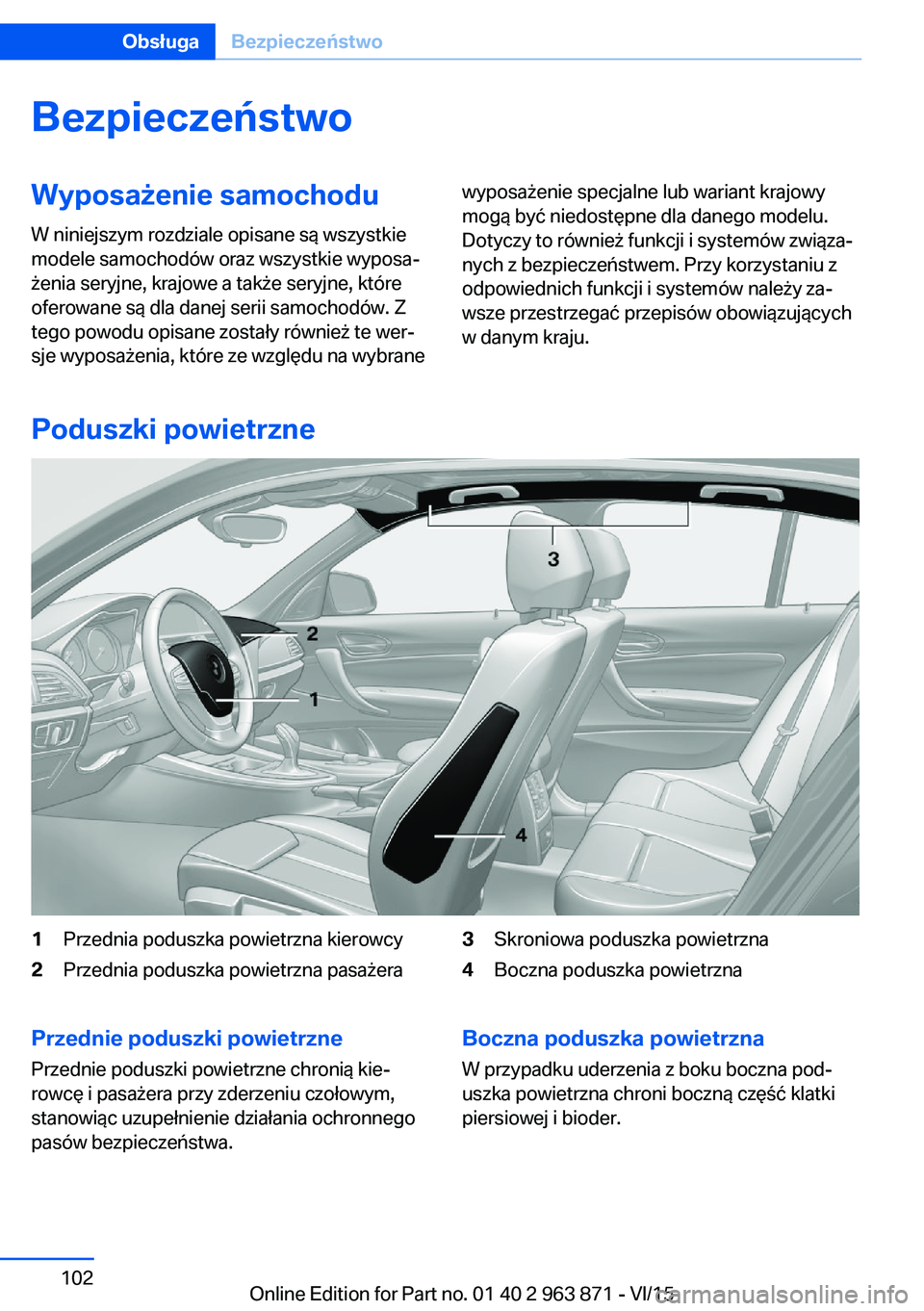

BezpieczeństwoWyposażenie samochodu
W niniejszym rozdziale opisane są wszystkie
modele samochodów oraz wszystkie wyposa‐
żenia seryjne, krajowe a także seryjne, które
oferowane są dla danej serii samochodów. Z
tego powodu opisane zostały również te wer‐
sje wyposażenia, które ze względu na wybranewyposażenie specjalne lub wariant krajowy
mogą być niedostępne dla danego modelu.
Dotyczy to również funkcji i systemów związa‐
nych z bezpieczeństwem. Przy korzystaniu z
odpowiednich funkcji i systemów należy za‐
wsze przestrzegać przepisów obowiązujących
w danym kraju.
Poduszki powietrzne
1Przednia poduszka powietrzna kierowcy2Przednia poduszka powietrzna pasażera3Skroniowa poduszka powietrzna4Boczna poduszka powietrznaPrzednie poduszki powietrzne
Przednie poduszki powietrzne chronią kie‐
rowcę i pasażera przy zderzeniu czołowym,
stanowiąc uzupełnienie działania ochronnego
pasów bezpieczeństwa.Boczna poduszka powietrzna
W przypadku uderzenia z boku boczna pod‐
uszka powietrzna chroni boczną część klatki
piersiowej i bioder.Seite 102ObsługaBezpieczeństwo102
Online Edition for Part no. 01 40 2 963 871 - VI/15

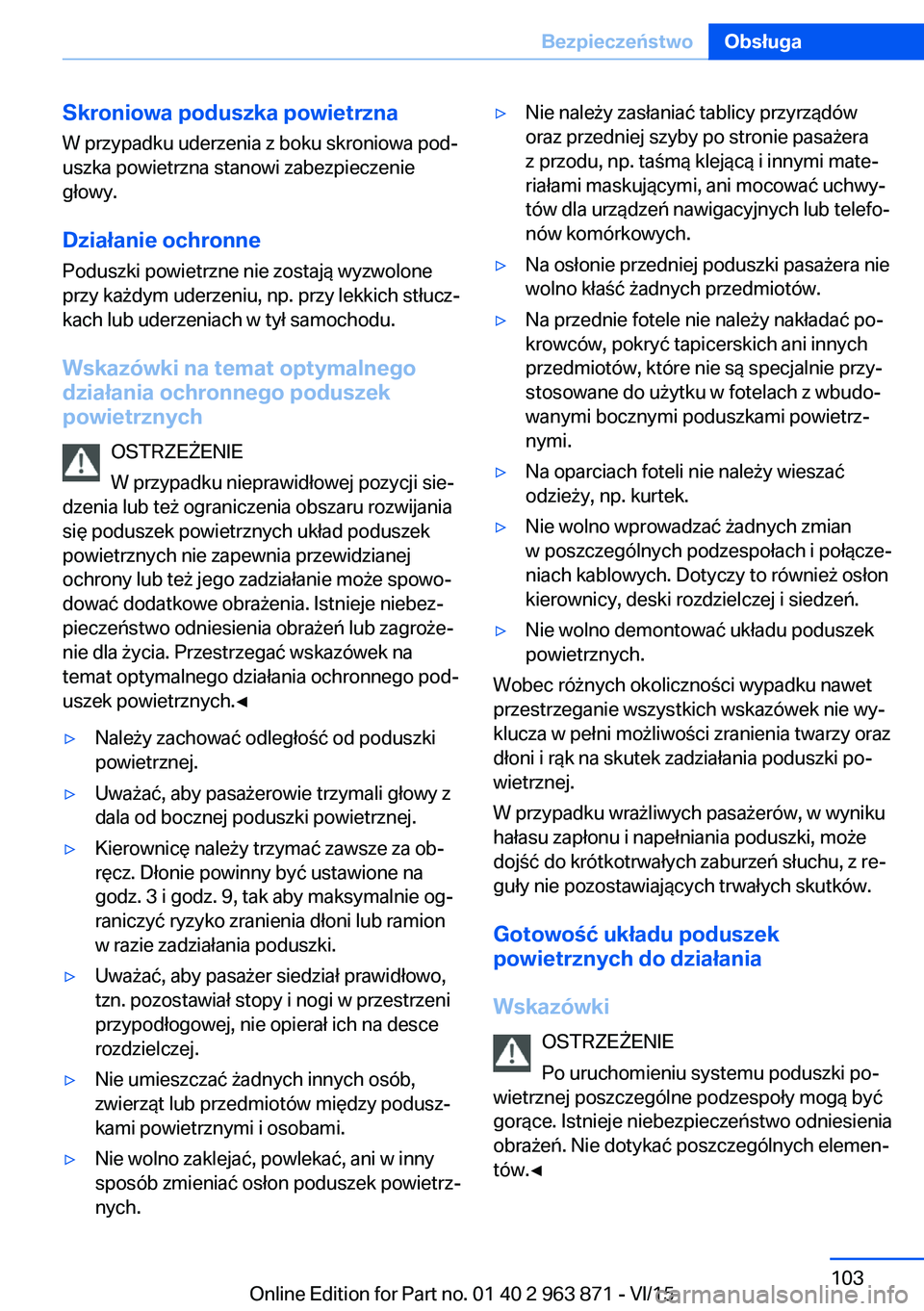

Skroniowa poduszka powietrznaW przypadku uderzenia z boku skroniowa pod‐
uszka powietrzna stanowi zabezpieczenie
głowy.
Działanie ochronne
Poduszki powietrzne nie zostają wyzwolone
przy każdym uderzeniu, np. przy lekkich stłucz‐
kach lub uderzeniach w tył samochodu.
Wskazówki na temat optymalnego
działania ochronnego poduszek
powietrznych
OSTRZEŻENIE
W przypadku nieprawidłowej pozycji sie‐
dzenia lub też ograniczenia obszaru rozwijania
się poduszek powietrznych układ poduszek
powietrznych nie zapewnia przewidzianej
ochrony lub też jego zadziałanie może spowo‐
dować dodatkowe obrażenia. Istnieje niebez‐
pieczeństwo odniesienia obrażeń lub zagroże‐
nie dla życia. Przestrzegać wskazówek na
temat optymalnego działania ochronnego pod‐
uszek powietrznych.◀▷Należy zachować odległość od poduszki
powietrznej.▷Uważać, aby pasażerowie trzymali głowy z
dala od bocznej poduszki powietrznej.▷Kierownicę należy trzymać zawsze za ob‐
ręcz. Dłonie powinny być ustawione na
godz. 3 i godz. 9, tak aby maksymalnie og‐
raniczyć ryzyko zranienia dłoni lub ramion
w razie zadziałania poduszki.▷Uważać, aby pasażer siedział prawidłowo,
tzn. pozostawiał stopy i nogi w przestrzeni
przypodłogowej, nie opierał ich na desce
rozdzielczej.▷Nie umieszczać żadnych innych osób,
zwierząt lub przedmiotów między podusz‐
kami powietrznymi i osobami.▷Nie wolno zaklejać, powlekać, ani w inny
sposób zmieniać osłon poduszek powietrz‐
nych.▷Nie należy zasłaniać tablicy przyrządów
oraz przedniej szyby po stronie pasażera
z przodu, np. taśmą klejącą i innymi mate‐
riałami maskującymi, ani mocować uchwy‐
tów dla urządzeń nawigacyjnych lub telefo‐
nów komórkowych.▷Na osłonie przedniej poduszki pasażera nie
wolno kłaść żadnych przedmiotów.▷Na przednie fotele nie należy nakładać po‐
krowców, pokryć tapicerskich ani innych
przedmiotów, które nie są specjalnie przy‐
stosowane do użytku w fotelach z wbudo‐
wanymi bocznymi poduszkami powietrz‐
nymi.▷Na oparciach foteli nie należy wieszać
odzieży, np. kurtek.▷Nie wolno wprowadzać żadnych zmian
w poszczególnych podzespołach i połącze‐
niach kablowych. Dotyczy to również osłon
kierownicy, deski rozdzielczej i siedzeń.▷Nie wolno demontować układu poduszek
powietrznych.
Wobec różnych okoliczności wypadku nawet
przestrzeganie wszystkich wskazówek nie wy‐
klucza w pełni możliwości zranienia twarzy oraz
dłoni i rąk na skutek zadziałania poduszki po‐
wietrznej.
W przypadku wrażliwych pasażerów, w wyniku
hałasu zapłonu i napełniania poduszki, może
dojść do krótkotrwałych zaburzeń słuchu, z re‐
guły nie pozostawiających trwałych skutków.
Gotowość układu poduszek
powietrznych do działania
Wskazówki OSTRZEŻENIE
Po uruchomieniu systemu poduszki po‐
wietrznej poszczególne podzespoły mogą być
gorące. Istnieje niebezpieczeństwo odniesienia
obrażeń. Nie dotykać poszczególnych elemen‐
tów.◀
Seite 103BezpieczeństwoObsługa103
Online Edition for Part no. 01 40 2 963 871 - VI/15

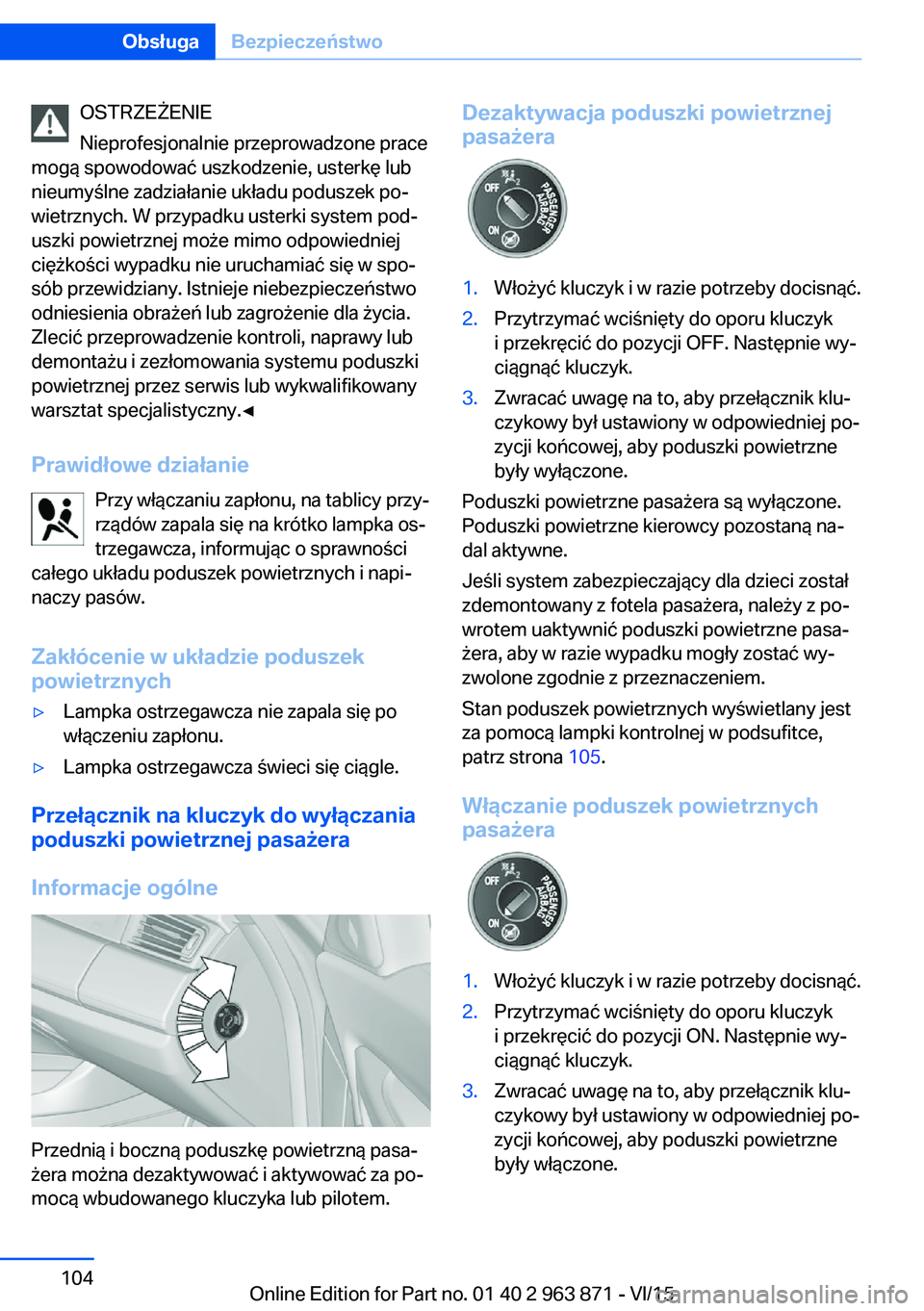

OSTRZEŻENIE
Nieprofesjonalnie przeprowadzone prace
mogą spowodować uszkodzenie, usterkę lub
nieumyślne zadziałanie układu poduszek po‐
wietrznych. W przypadku usterki system pod‐
uszki powietrznej może mimo odpowiedniej
ciężkości wypadku nie uruchamiać się w spo‐
sób przewidziany. Istnieje niebezpieczeństwo
odniesienia obrażeń lub zagrożenie dla życia.
Zlecić przeprowadzenie kontroli, naprawy lub
demontażu i zezłomowania systemu poduszki
powietrznej przez serwis lub wykwalifikowany
warsztat specjalistyczny.◀
Prawidłowe działanie Przy włączaniu zapłonu, na tablicy przy‐
rządów zapala się na krótko lampka os‐
trzegawcza, informując o sprawności
całego układu poduszek powietrznych i napi‐
naczy pasów.
Zakłócenie w układzie poduszek
powietrznych▷Lampka ostrzegawcza nie zapala się po
włączeniu zapłonu.▷Lampka ostrzegawcza świeci się ciągle.
Przełącznik na kluczyk do wyłączania poduszki powietrznej pasażera
Informacje ogólne
Przednią i boczną poduszkę powietrzną pasa‐
żera można dezaktywować i aktywować za po‐
mocą wbudowanego kluczyka lub pilotem.
Dezaktywacja poduszki powietrznej
pasażera1.Włożyć kluczyk i w razie potrzeby docisnąć.2.Przytrzymać wciśnięty do oporu kluczyk
i przekręcić do pozycji OFF. Następnie wy‐
ciągnąć kluczyk.3.Zwracać uwagę na to, aby przełącznik klu‐
czykowy był ustawiony w odpowiedniej po‐
zycji końcowej, aby poduszki powietrzne
były wyłączone.
Poduszki powietrzne pasażera są wyłączone.
Poduszki powietrzne kierowcy pozostaną na‐
dal aktywne.
Jeśli system zabezpieczający dla dzieci został
zdemontowany z fotela pasażera, należy z po‐
wrotem uaktywnić poduszki powietrzne pasa‐
żera, aby w razie wypadku mogły zostać wy‐
zwolone zgodnie z przeznaczeniem.
Stan poduszek powietrznych wyświetlany jest
za pomocą lampki kontrolnej w podsufitce,
patrz strona 105.
Włączanie poduszek powietrznych
pasażera
1.Włożyć kluczyk i w razie potrzeby docisnąć.2.Przytrzymać wciśnięty do oporu kluczyk
i przekręcić do pozycji ON. Następnie wy‐
ciągnąć kluczyk.3.Zwracać uwagę na to, aby przełącznik klu‐
czykowy był ustawiony w odpowiedniej po‐
zycji końcowej, aby poduszki powietrzne
były włączone.Seite 104ObsługaBezpieczeństwo104
Online Edition for Part no. 01 40 2 963 871 - VI/15

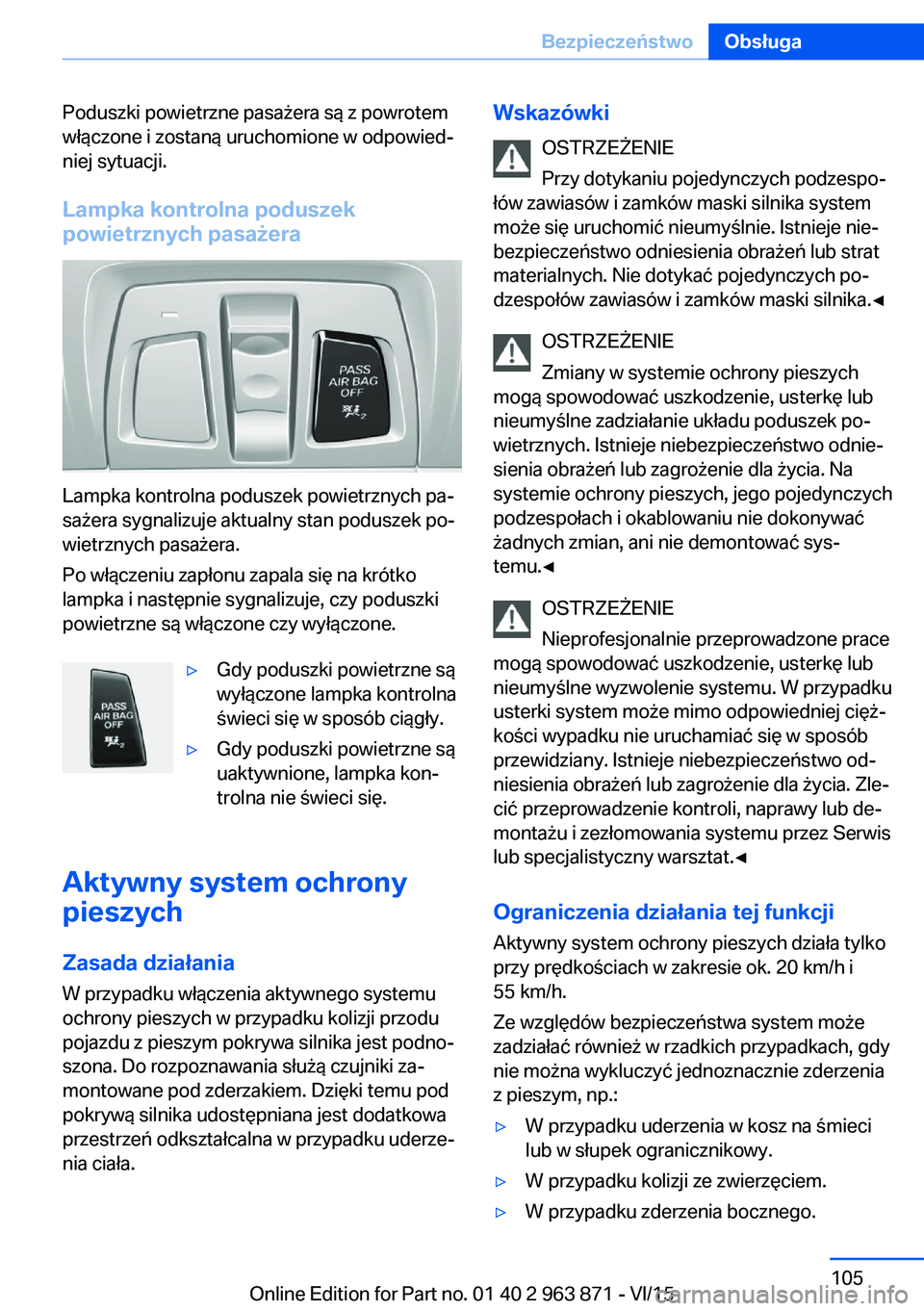

Poduszki powietrzne pasażera są z powrotem
włączone i zostaną uruchomione w odpowied‐
niej sytuacji.
Lampka kontrolna poduszek
powietrznych pasażera
Lampka kontrolna poduszek powietrznych pa‐
sażera sygnalizuje aktualny stan poduszek po‐
wietrznych pasażera.
Po włączeniu zapłonu zapala się na krótko
lampka i następnie sygnalizuje, czy poduszki
powietrzne są włączone czy wyłączone.
▷Gdy poduszki powietrzne są
wyłączone lampka kontrolna
świeci się w sposób ciągły.▷Gdy poduszki powietrzne są
uaktywnione, lampka kon‐
trolna nie świeci się.
Aktywny system ochrony
pieszych
Zasada działania
W przypadku włączenia aktywnego systemu
ochrony pieszych w przypadku kolizji przodu
pojazdu z pieszym pokrywa silnika jest podno‐
szona. Do rozpoznawania służą czujniki za‐
montowane pod zderzakiem. Dzięki temu pod
pokrywą silnika udostępniana jest dodatkowa
przestrzeń odkształcalna w przypadku uderze‐
nia ciała.
Wskazówki
OSTRZEŻENIE
Przy dotykaniu pojedynczych podzespo‐
łów zawiasów i zamków maski silnika system
może się uruchomić nieumyślnie. Istnieje nie‐
bezpieczeństwo odniesienia obrażeń lub strat
materialnych. Nie dotykać pojedynczych po‐
dzespołów zawiasów i zamków maski silnika.◀
OSTRZEŻENIE
Zmiany w systemie ochrony pieszych
mogą spowodować uszkodzenie, usterkę lub
nieumyślne zadziałanie układu poduszek po‐
wietrznych. Istnieje niebezpieczeństwo odnie‐
sienia obrażeń lub zagrożenie dla życia. Na
systemie ochrony pieszych, jego pojedynczych
podzespołach i okablowaniu nie dokonywać
żadnych zmian, ani nie demontować sys‐ temu.◀
OSTRZEŻENIE
Nieprofesjonalnie przeprowadzone prace
mogą spowodować uszkodzenie, usterkę lub
nieumyślne wyzwolenie systemu. W przypadku
usterki system może mimo odpowiedniej cięż‐
kości wypadku nie uruchamiać się w sposób przewidziany. Istnieje niebezpieczeństwo od‐
niesienia obrażeń lub zagrożenie dla życia. Zle‐
cić przeprowadzenie kontroli, naprawy lub de‐
montażu i zezłomowania systemu przez Serwis
lub specjalistyczny warsztat.◀
Ograniczenia działania tej funkcji
Aktywny system ochrony pieszych działa tylko
przy prędkościach w zakresie ok. 20 km/h i
55 km/h.
Ze względów bezpieczeństwa system może
zadziałać również w rzadkich przypadkach, gdy
nie można wykluczyć jednoznacznie zderzenia
z pieszym, np.:▷W przypadku uderzenia w kosz na śmieci
lub w słupek ogranicznikowy.▷W przypadku kolizji ze zwierzęciem.▷W przypadku zderzenia bocznego.Seite 105BezpieczeństwoObsługa105
Online Edition for Part no. 01 40 2 963 871 - VI/15

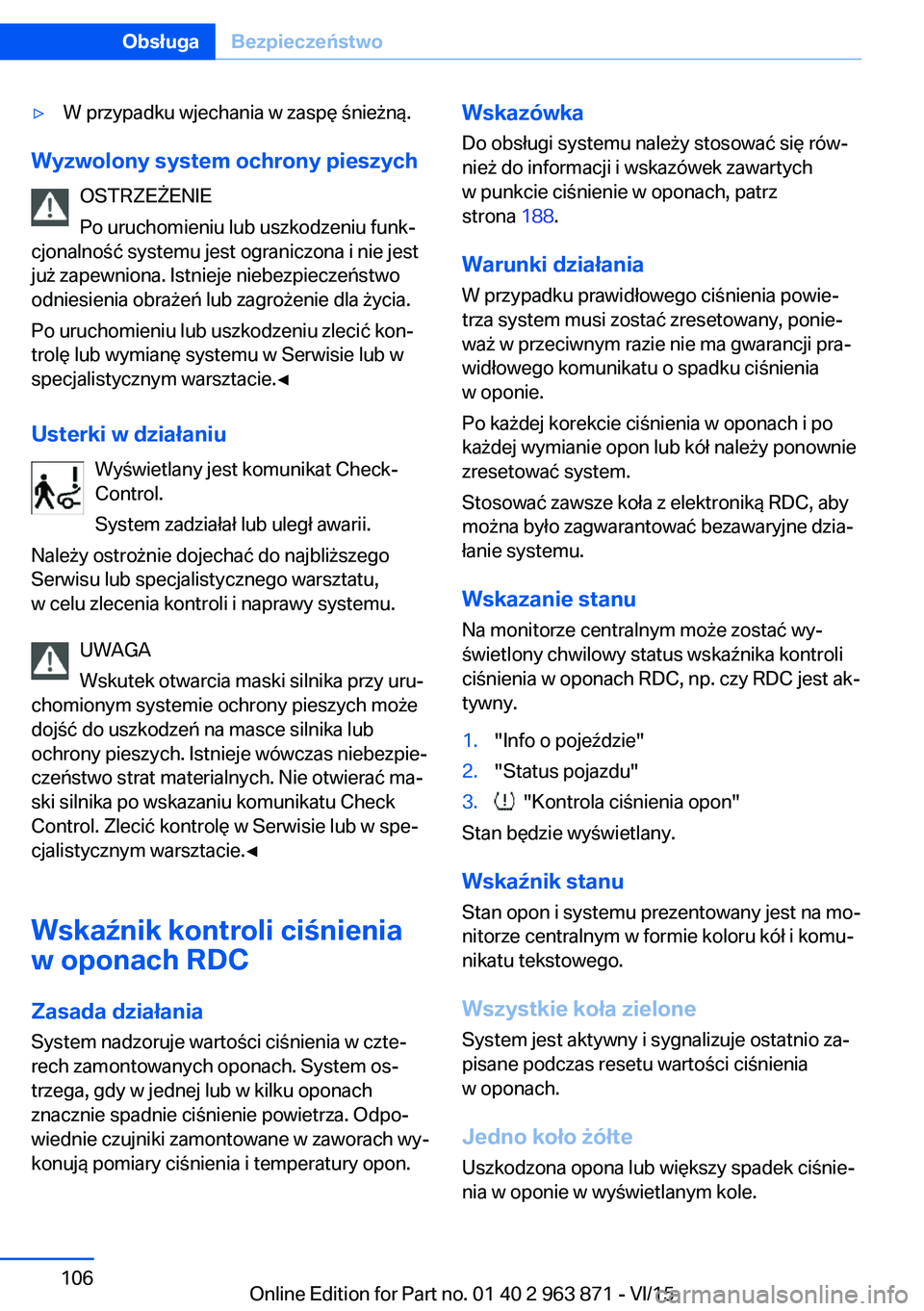

▷W przypadku wjechania w zaspę śnieżną.
Wyzwolony system ochrony pieszychOSTRZEŻENIE
Po uruchomieniu lub uszkodzeniu funk‐
cjonalność systemu jest ograniczona i nie jest
już zapewniona. Istnieje niebezpieczeństwo
odniesienia obrażeń lub zagrożenie dla życia.
Po uruchomieniu lub uszkodzeniu zlecić kon‐
trolę lub wymianę systemu w Serwisie lub w
specjalistycznym warsztacie.◀
Usterki w działaniu Wyświetlany jest komunikat Check-
Control.
System zadziałał lub uległ awarii.
Należy ostrożnie dojechać do najbliższego
Serwisu lub specjalistycznego warsztatu,
w celu zlecenia kontroli i naprawy systemu.
UWAGA
Wskutek otwarcia maski silnika przy uru‐
chomionym systemie ochrony pieszych może
dojść do uszkodzeń na masce silnika lub ochrony pieszych. Istnieje wówczas niebezpie‐
czeństwo strat materialnych. Nie otwierać ma‐
ski silnika po wskazaniu komunikatu Check
Control. Zlecić kontrolę w Serwisie lub w spe‐
cjalistycznym warsztacie.◀
Wskaźnik kontroli ciśnienia
w oponach RDC
Zasada działania
System nadzoruje wartości ciśnienia w czte‐
rech zamontowanych oponach. System os‐
trzega, gdy w jednej lub w kilku oponach
znacznie spadnie ciśnienie powietrza. Odpo‐
wiednie czujniki zamontowane w zaworach wy‐
konują pomiary ciśnienia i temperatury opon.
Wskazówka
Do obsługi systemu należy stosować się rów‐
nież do informacji i wskazówek zawartych
w punkcie ciśnienie w oponach, patrz
strona 188.
Warunki działania W przypadku prawidłowego ciśnienia powie‐
trza system musi zostać zresetowany, ponie‐
waż w przeciwnym razie nie ma gwarancji pra‐
widłowego komunikatu o spadku ciśnienia
w oponie.
Po każdej korekcie ciśnienia w oponach i po
każdej wymianie opon lub kół należy ponownie
zresetować system.
Stosować zawsze koła z elektroniką RDC, aby
można było zagwarantować bezawaryjne dzia‐
łanie systemu.
Wskazanie stanu Na monitorze centralnym może zostać wy‐
świetlony chwilowy status wskaźnika kontroli
ciśnienia w oponach RDC, np. czy RDC jest ak‐
tywny.1."Info o pojeździe"2."Status pojazdu"3. "Kontrola ciśnienia opon"
Stan będzie wyświetlany.
Wskaźnik stanu
Stan opon i systemu prezentowany jest na mo‐
nitorze centralnym w formie koloru kół i komu‐
nikatu tekstowego.
Wszystkie koła zieloneSystem jest aktywny i sygnalizuje ostatnio za‐
pisane podczas resetu wartości ciśnienia
w oponach.
Jedno koło żółte
Uszkodzona opona lub większy spadek ciśnie‐
nia w oponie w wyświetlanym kole.
Seite 106ObsługaBezpieczeństwo106
Online Edition for Part no. 01 40 2 963 871 - VI/15

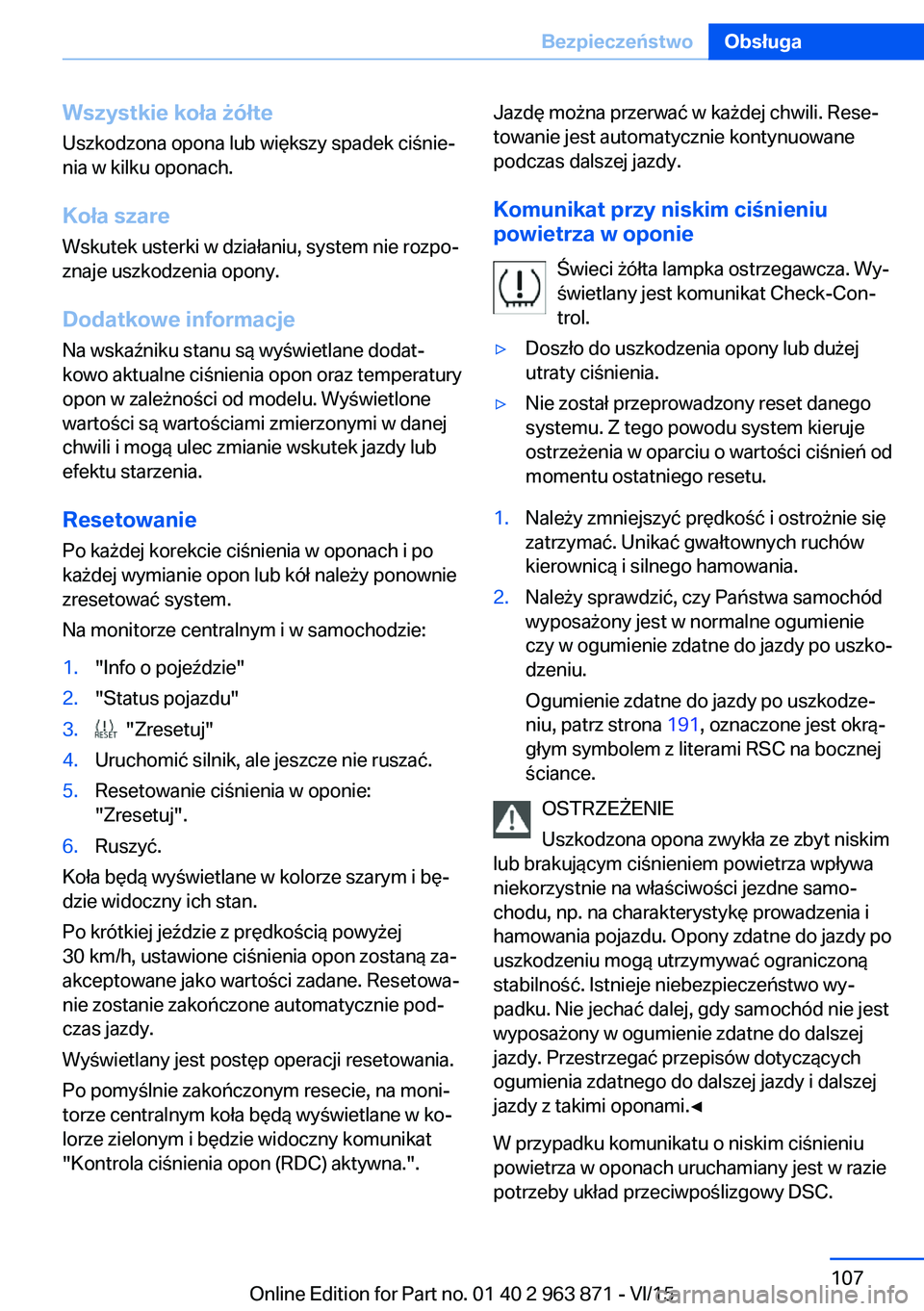

Wszystkie koła żółte
Uszkodzona opona lub większy spadek ciśnie‐
nia w kilku oponach.
Koła szare
Wskutek usterki w działaniu, system nie rozpo‐
znaje uszkodzenia opony.
Dodatkowe informacje
Na wskaźniku stanu są wyświetlane dodat‐
kowo aktualne ciśnienia opon oraz temperatury
opon w zależności od modelu. Wyświetlone
wartości są wartościami zmierzonymi w danej
chwili i mogą ulec zmianie wskutek jazdy lub
efektu starzenia.
Resetowanie Po każdej korekcie ciśnienia w oponach i po
każdej wymianie opon lub kół należy ponownie
zresetować system.
Na monitorze centralnym i w samochodzie:1."Info o pojeździe"2."Status pojazdu"3. "Zresetuj"4.Uruchomić silnik, ale jeszcze nie ruszać.5.Resetowanie ciśnienia w oponie:
"Zresetuj".6.Ruszyć.
Koła będą wyświetlane w kolorze szarym i bę‐
dzie widoczny ich stan.
Po krótkiej jeździe z prędkością powyżej
30 km/h, ustawione ciśnienia opon zostaną za‐
akceptowane jako wartości zadane. Resetowa‐
nie zostanie zakończone automatycznie pod‐
czas jazdy.
Wyświetlany jest postęp operacji resetowania.
Po pomyślnie zakończonym resecie, na moni‐
torze centralnym koła będą wyświetlane w ko‐
lorze zielonym i będzie widoczny komunikat
"Kontrola ciśnienia opon (RDC) aktywna.".
Jazdę można przerwać w każdej chwili. Rese‐
towanie jest automatycznie kontynuowane
podczas dalszej jazdy.
Komunikat przy niskim ciśnieniu
powietrza w oponie
Świeci żółta lampka ostrzegawcza. Wy‐
świetlany jest komunikat Check-Con‐
trol.▷Doszło do uszkodzenia opony lub dużej
utraty ciśnienia.▷Nie został przeprowadzony reset danego
systemu. Z tego powodu system kieruje
ostrzeżenia w oparciu o wartości ciśnień od
momentu ostatniego resetu.1.Należy zmniejszyć prędkość i ostrożnie się
zatrzymać. Unikać gwałtownych ruchów
kierownicą i silnego hamowania.2.Należy sprawdzić, czy Państwa samochód
wyposażony jest w normalne ogumienie
czy w ogumienie zdatne do jazdy po uszko‐
dzeniu.
Ogumienie zdatne do jazdy po uszkodze‐
niu, patrz strona 191, oznaczone jest okrą‐
głym symbolem z literami RSC na bocznej
ściance.
OSTRZEŻENIE
Uszkodzona opona zwykła ze zbyt niskim
lub brakującym ciśnieniem powietrza wpływa
niekorzystnie na właściwości jezdne samo‐
chodu, np. na charakterystykę prowadzenia i
hamowania pojazdu. Opony zdatne do jazdy po
uszkodzeniu mogą utrzymywać ograniczoną
stabilność. Istnieje niebezpieczeństwo wy‐
padku. Nie jechać dalej, gdy samochód nie jest
wyposażony w ogumienie zdatne do dalszej
jazdy. Przestrzegać przepisów dotyczących
ogumienia zdatnego do dalszej jazdy i dalszej
jazdy z takimi oponami.◀
W przypadku komunikatu o niskim ciśnieniu
powietrza w oponach uruchamiany jest w razie
potrzeby układ przeciwpoślizgowy DSC.
Seite 107BezpieczeństwoObsługa107
Online Edition for Part no. 01 40 2 963 871 - VI/15

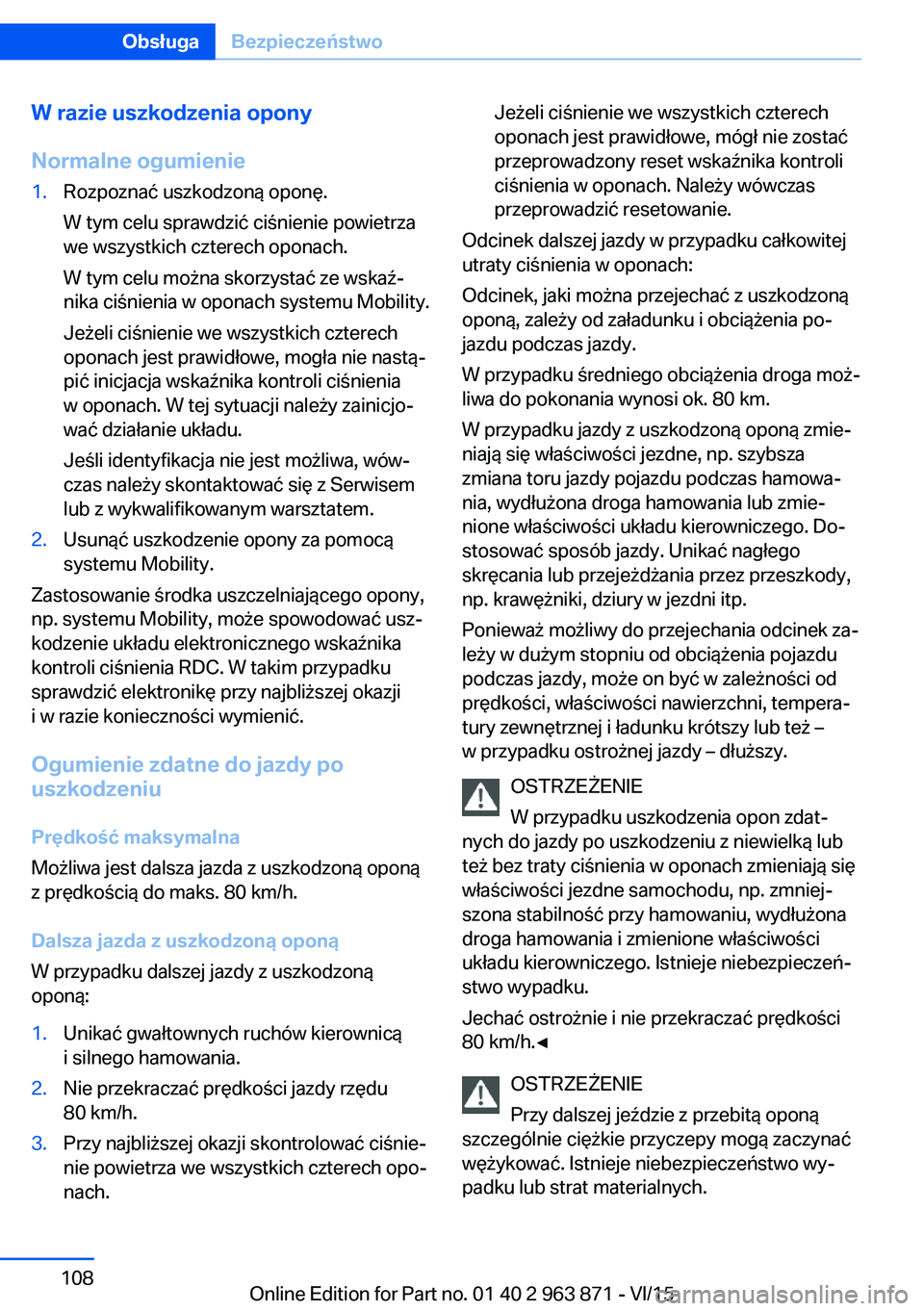

W razie uszkodzenia opony
Normalne ogumienie1.Rozpoznać uszkodzoną oponę.
W tym celu sprawdzić ciśnienie powietrza
we wszystkich czterech oponach.
W tym celu można skorzystać ze wskaź‐
nika ciśnienia w oponach systemu Mobility.
Jeżeli ciśnienie we wszystkich czterech
oponach jest prawidłowe, mogła nie nastą‐
pić inicjacja wskaźnika kontroli ciśnienia
w oponach. W tej sytuacji należy zainicjo‐
wać działanie układu.
Jeśli identyfikacja nie jest możliwa, wów‐
czas należy skontaktować się z Serwisem
lub z wykwalifikowanym warsztatem.2.Usunąć uszkodzenie opony za pomocą
systemu Mobility.
Zastosowanie środka uszczelniającego opony,
np. systemu Mobility, może spowodować usz‐
kodzenie układu elektronicznego wskaźnika
kontroli ciśnienia RDC. W takim przypadku
sprawdzić elektronikę przy najbliższej okazji
i w razie konieczności wymienić.
Ogumienie zdatne do jazdy po
uszkodzeniu
Prędkość maksymalna
Możliwa jest dalsza jazda z uszkodzoną oponą
z prędkością do maks. 80 km/h.
Dalsza jazda z uszkodzoną oponą
W przypadku dalszej jazdy z uszkodzoną
oponą:
1.Unikać gwałtownych ruchów kierownicą
i silnego hamowania.2.Nie przekraczać prędkości jazdy rzędu
80 km/h.3.Przy najbliższej okazji skontrolować ciśnie‐
nie powietrza we wszystkich czterech opo‐
nach.Jeżeli ciśnienie we wszystkich czterech
oponach jest prawidłowe, mógł nie zostać
przeprowadzony reset wskaźnika kontroli
ciśnienia w oponach. Należy wówczas
przeprowadzić resetowanie.
Odcinek dalszej jazdy w przypadku całkowitej
utraty ciśnienia w oponach:
Odcinek, jaki można przejechać z uszkodzoną
oponą, zależy od załadunku i obciążenia po‐
jazdu podczas jazdy.
W przypadku średniego obciążenia droga moż‐
liwa do pokonania wynosi ok. 80 km.
W przypadku jazdy z uszkodzoną oponą zmie‐
niają się właściwości jezdne, np. szybsza
zmiana toru jazdy pojazdu podczas hamowa‐
nia, wydłużona droga hamowania lub zmie‐
nione właściwości układu kierowniczego. Do‐
stosować sposób jazdy. Unikać nagłego
skręcania lub przejeżdżania przez przeszkody,
np. krawężniki, dziury w jezdni itp.
Ponieważ możliwy do przejechania odcinek za‐
leży w dużym stopniu od obciążenia pojazdu
podczas jazdy, może on być w zależności od
prędkości, właściwości nawierzchni, tempera‐
tury zewnętrznej i ładunku krótszy lub też –
w przypadku ostrożnej jazdy – dłuższy.
OSTRZEŻENIE
W przypadku uszkodzenia opon zdat‐
nych do jazdy po uszkodzeniu z niewielką lub
też bez traty ciśnienia w oponach zmieniają się
właściwości jezdne samochodu, np. zmniej‐
szona stabilność przy hamowaniu, wydłużona
droga hamowania i zmienione właściwości
układu kierowniczego. Istnieje niebezpieczeń‐
stwo wypadku.
Jechać ostrożnie i nie przekraczać prędkości
80 km/h.◀
OSTRZEŻENIE
Przy dalszej jeździe z przebitą oponą
szczególnie ciężkie przyczepy mogą zaczynać
wężykować. Istnieje niebezpieczeństwo wy‐
padku lub strat materialnych.
Seite 108ObsługaBezpieczeństwo108
Online Edition for Part no. 01 40 2 963 871 - VI/15

W przypadku jazdy z przyczepą i uszkodzoną
oponą, nie przekraczać prędkości 60 km/h.
W przypadku ruchów wahadłowych należy na‐
tychmiast zahamować i podjąć niezbędne ko‐
rekty skrętu tak ostrożnie, na ile to możliwe.◀
Całkowite uszkodzenie opony
Drgania lub głośne szumy podczas jazdy mogą
oznaczać całkowity defekt wcześniej uszko‐
dzonej opony.
Należy zmniejszyć prędkość i zatrzymać się.
Elementy opony mogą odpaść, co może spo‐
wodować wypadek.
Nie jechać dalej, lecz skontaktować się z Ser‐
wisem lub z wykwalifikowanym warsztatem.
Komunikat dla koniecznej kontroli
ciśnienia w oponie
Komunikat Check-Control wyświetlany jest w
podanych poniżej sytuacjach:▷System rozpoznał wykonaną zmianę koła,
ale nie zostało przeprowadzone zresetowa‐
nie.▷Napełnianie nie zostało prawidłowo wyko‐
nane.▷Ciśnienie w oponach jest niższe niż po os‐
tatnim zatwierdzeniu wartości.
W takim przypadku:
▷Skontrolować ciśnienie w oponach, a w ra‐
zie potrzeby skorygować.▷Po zmianie koła przeprowadzić zresetowa‐
nie systemu.
Ograniczenia działania tej funkcji
System nie będzie działał prawidłowo, jeśli nie
został przeprowadzony jego reset, np. pomimo
prawidłowego ciśnienia sygnalizowane jest uszkodzenie opony.
Ciśnienie w oponie zależne jest od tempera‐
tury opony. Wskutek wzrostu temperatury
w oponie, np. podczas jazdy lub przy nasło‐
necznieniu, rośnie ciśnienie w oponach. Ciś‐
nienie w oponie spada razem ze spadkiem
temperatury opony. Przez taką reakcję, na sku‐
tek znacznego spadku temperatury może wy‐
stąpić ostrzeżenie ze względu na wytyczone
granice sygnalizacji.
System nie uprzedza o ciężkim nagłym uszko‐
dzeniu opony na skutek czynników zewnętrz‐
nych.
Usterki w działaniu Żółta lampka ostrzegawcza miga, a na‐
stępnie świeci w sposób ciągły. Wy‐
świetlany jest komunikat Check-Con‐
trol. Nie można rozpoznać uszkodzenia opony
lub spadku ciśnienia w oponie.
Wskazanie w następujących sytuacjach:▷Zamontowano koło bez elektroniki RDC:
w razie konieczności zlecić sprawdzenie
w serwisie lub w wykwalifikowanym warsz‐
tacie.▷Usterka w działaniu: zlecić wykonanie kon‐
troli w serwisie lub w specjalistycznym
warsztacie.▷Układ RDC nie zakończył procedury rese‐
towania. Ponownie wykonać reset sys‐
temu.▷Zakłócenie przez urządzenia lub systemy
o takiej samej częstotliwości radiowej: po
opuszczeniu pola zakłócającego system
ponownie się uaktywnia.
Wskaźnik spadku ciśnienia
w oponach RPA
Zasada działania
Układ rozpoznaje utratę ciśnienia w oponie,
porównując w trakcie jazdy prędkości obro‐
towe poszczególnych kół.
W przypadku spadku ciśnienia w oponie zmie‐
nia się średnica a tym samym prędkość obro‐
towa danego koła. Ta zmiana jest rozpozna‐
wana i sygnalizowana jako uszkodzenie opony.
Seite 109BezpieczeństwoObsługa109
Online Edition for Part no. 01 40 2 963 871 - VI/15

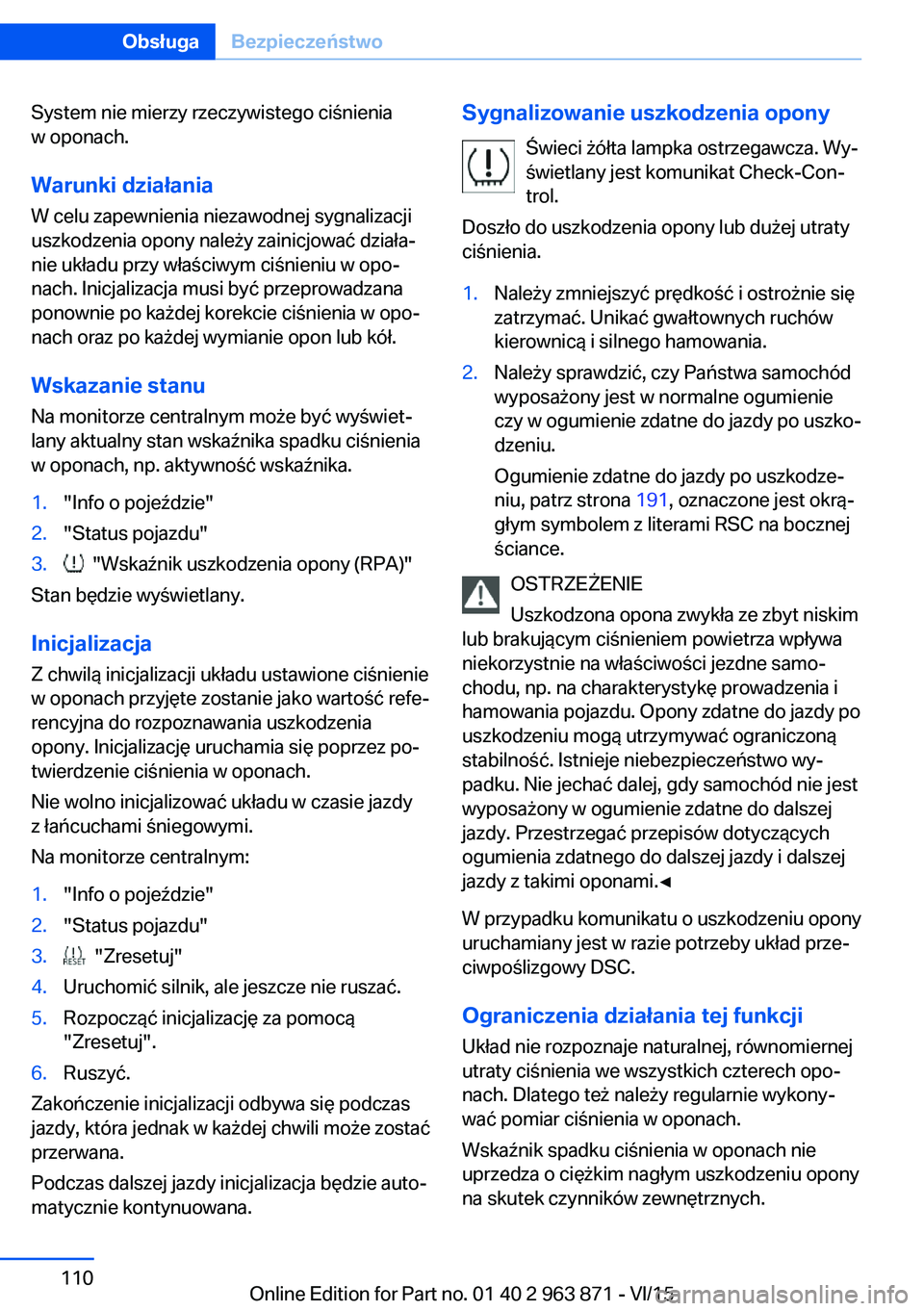

System nie mierzy rzeczywistego ciśnienia
w oponach.
Warunki działania W celu zapewnienia niezawodnej sygnalizacji
uszkodzenia opony należy zainicjować działa‐
nie układu przy właściwym ciśnieniu w opo‐
nach. Inicjalizacja musi być przeprowadzana
ponownie po każdej korekcie ciśnienia w opo‐
nach oraz po każdej wymianie opon lub kół.
Wskazanie stanu Na monitorze centralnym może być wyświet‐
lany aktualny stan wskaźnika spadku ciśnienia w oponach, np. aktywność wskaźnika.1."Info o pojeździe"2."Status pojazdu"3. "Wskaźnik uszkodzenia opony (RPA)"
Stan będzie wyświetlany.
Inicjalizacja Z chwilą inicjalizacji układu ustawione ciśnienie
w oponach przyjęte zostanie jako wartość refe‐
rencyjna do rozpoznawania uszkodzenia
opony. Inicjalizację uruchamia się poprzez po‐
twierdzenie ciśnienia w oponach.
Nie wolno inicjalizować układu w czasie jazdy
z łańcuchami śniegowymi.
Na monitorze centralnym:
1."Info o pojeździe"2."Status pojazdu"3. "Zresetuj"4.Uruchomić silnik, ale jeszcze nie ruszać.5.Rozpocząć inicjalizację za pomocą
"Zresetuj".6.Ruszyć.
Zakończenie inicjalizacji odbywa się podczas
jazdy, która jednak w każdej chwili może zostać
przerwana.
Podczas dalszej jazdy inicjalizacja będzie auto‐
matycznie kontynuowana.
Sygnalizowanie uszkodzenia opony
Świeci żółta lampka ostrzegawcza. Wy‐
świetlany jest komunikat Check-Con‐
trol.
Doszło do uszkodzenia opony lub dużej utraty
ciśnienia.1.Należy zmniejszyć prędkość i ostrożnie się
zatrzymać. Unikać gwałtownych ruchów
kierownicą i silnego hamowania.2.Należy sprawdzić, czy Państwa samochód
wyposażony jest w normalne ogumienie
czy w ogumienie zdatne do jazdy po uszko‐
dzeniu.
Ogumienie zdatne do jazdy po uszkodze‐
niu, patrz strona 191, oznaczone jest okrą‐
głym symbolem z literami RSC na bocznej
ściance.
OSTRZEŻENIE
Uszkodzona opona zwykła ze zbyt niskim
lub brakującym ciśnieniem powietrza wpływa
niekorzystnie na właściwości jezdne samo‐
chodu, np. na charakterystykę prowadzenia i
hamowania pojazdu. Opony zdatne do jazdy po
uszkodzeniu mogą utrzymywać ograniczoną
stabilność. Istnieje niebezpieczeństwo wy‐
padku. Nie jechać dalej, gdy samochód nie jest
wyposażony w ogumienie zdatne do dalszej
jazdy. Przestrzegać przepisów dotyczących
ogumienia zdatnego do dalszej jazdy i dalszej
jazdy z takimi oponami.◀
W przypadku komunikatu o uszkodzeniu opony
uruchamiany jest w razie potrzeby układ prze‐
ciwpoślizgowy DSC.
Ograniczenia działania tej funkcji
Układ nie rozpoznaje naturalnej, równomiernej
utraty ciśnienia we wszystkich czterech opo‐
nach. Dlatego też należy regularnie wykony‐
wać pomiar ciśnienia w oponach.
Wskaźnik spadku ciśnienia w oponach nie
uprzedza o ciężkim nagłym uszkodzeniu opony
na skutek czynników zewnętrznych.
Seite 110ObsługaBezpieczeństwo110
Online Edition for Part no. 01 40 2 963 871 - VI/15
