▷Système activé : appuyer deux fois.▷Système interrompu : appuyer une fois.
Les affichages s'éteignent. La vitesse de con‐
signe enregistrée est effacée.
Interruption Quand le système est activé, appuyer
sur la touche sur le volant.
Le système est interrompu automatiquement
dans les cas suivants :
▷Quand on freine.▷Quand l'embrayage est actionné pendant
une seconde ou bien est relâché alors
qu'aucun rapport n'est engagé.▷Quand un rapport trop élevée est engagé
pour la vitesse actuelle.▷Quand la manette de sélection quitte la po‐
sition D.▷Quand le contrôle dynamique de traction
DTC est activé ou le DSC est désactivé.▷Quand le DSC régule.▷Quand le commutateur d'agrément de
conduite SPORT+ est activé.
Maintien, mémorisation, modification
de la vitesse
Remarques AVERTISSEMENT
La vitesse souhaitée peut être involontai‐
rement réglée ou appelée de manière incor‐
recte. Risque d'accident. Adapter la vitesse
souhaitée aux conditions de circulation. Ob‐
server la situation de circulation et intervenir activement dans les situations correspondan‐
tes.◀
Maintien, enregistrement de la vitesse
Pousser la manette quand le système est in‐
terrompu.
Quand le système est activé, la vitesse actuelle
est maintenue et enregistrée comme vitesse
de consigne.
Elle est affichée sur le compteur de vitesse et
brièvement dans le combiné d'instruments,
voir page 132.
Le cas échéant, le contrôle dynamique de sta‐
bilité DSC sera activé.
Modification de la vitesse
Lever ou abaisser la manette de façon répétée
jusqu'à ce que la vitesse de consigne soit ré‐
glée.
Quand le régulateur est activé, la vitesse affi‐
chée est enregistrée et atteinte sur voie libre.
▷Chaque impulsion sur la manette jusqu'au
point de résistance augmente ou diminue
la vitesse de consigne d'environ 1 km/h.▷Chaque pression sur la manette au delà du
point de résistance augmente ou diminue
la vitesse de consigne jusqu'à la dizaine
de km/h suivante de l'affichage du comp‐
teur de vitesse.
La vitesse maximale réglable est fonction
du véhicule.▷Pousser la manette jusqu'au point de ré‐
sistance et la maintenir fait accélérer ou
décélérer le véhicule sans actionnement
de la pédale d'accélérateur.Seite 131Confort dynamiqueUtilisation131
Online Edition for Part no. 01 40 2 963 853 - VI/15

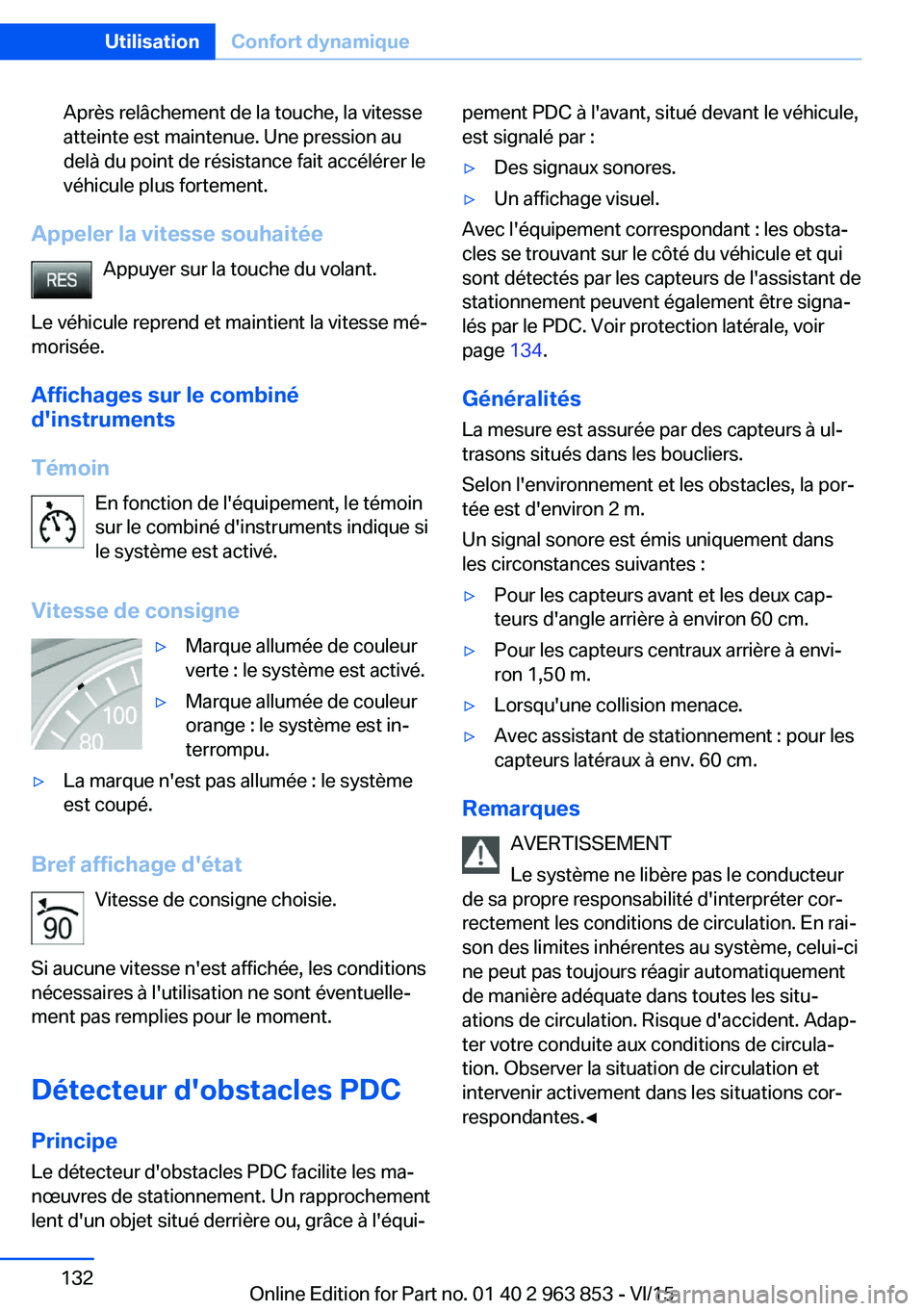

Après relâchement de la touche, la vitesse
atteinte est maintenue. Une pression au
delà du point de résistance fait accélérer le
véhicule plus fortement.
Appeler la vitesse souhaitée
Appuyer sur la touche du volant.
Le véhicule reprend et maintient la vitesse mé‐
morisée.
Affichages sur le combiné
d'instruments
Témoin En fonction de l'équipement, le témoin
sur le combiné d'instruments indique si
le système est activé.
Vitesse de consigne
▷Marque allumée de couleur
verte : le système est activé.▷Marque allumée de couleur
orange : le système est in‐
terrompu.▷La marque n'est pas allumée : le système
est coupé.
Bref affichage d'état
Vitesse de consigne choisie.
Si aucune vitesse n'est affichée, les conditions
nécessaires à l'utilisation ne sont éventuelle‐
ment pas remplies pour le moment.
Détecteur d'obstacles PDC
Principe Le détecteur d'obstacles PDC facilite les ma‐
nœuvres de stationnement. Un rapprochement
lent d'un objet situé derrière ou, grâce à l'équi‐
pement PDC à l'avant, situé devant le véhicule,
est signalé par :▷Des signaux sonores.▷Un affichage visuel.
Avec l'équipement correspondant : les obsta‐
cles se trouvant sur le côté du véhicule et qui
sont détectés par les capteurs de l'assistant de
stationnement peuvent également être signa‐
lés par le PDC. Voir protection latérale, voir
page 134.
Généralités La mesure est assurée par des capteurs à ul‐
trasons situés dans les boucliers.
Selon l'environnement et les obstacles, la por‐
tée est d'environ 2 m.
Un signal sonore est émis uniquement dans
les circonstances suivantes :
▷Pour les capteurs avant et les deux cap‐
teurs d'angle arrière à environ 60 cm.▷Pour les capteurs centraux arrière à envi‐
ron 1,50 m.▷Lorsqu'une collision menace.▷Avec assistant de stationnement : pour les
capteurs latéraux à env. 60 cm.
Remarques
AVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter cor‐
rectement les conditions de circulation. En rai‐
son des limites inhérentes au système, celui-ci
ne peut pas toujours réagir automatiquement
de manière adéquate dans toutes les situ‐
ations de circulation. Risque d'accident. Adap‐
ter votre conduite aux conditions de circula‐
tion. Observer la situation de circulation et
intervenir activement dans les situations cor‐
respondantes.◀
Seite 132UtilisationConfort dynamique132
Online Edition for Part no. 01 40 2 963 853 - VI/15

AVERTISSEMENT
À vitesses élevées, lorsque le PDC est
activé, l'avertissement peut être émis en retard
pour des raisons relatives aux lois de la physi‐
que. Risque de blessures ou risque de dom‐
mages matériels. Éviter de s'approcher d'un
objet à grande vitesse. Éviter de démarrer trop
vite, lorsque le PDC n'est pas encore activé.◀
Aperçu
Avec PDC à l'avant : touche dans le véhicule
Détecteur d'obstacles PDC
Capteurs à ultrasons Capteurs PDC sur le véhicule.
Conditions de fonctionnement
Pour garantir le fonctionnement impeccable :
▷Ne pas occulter les capteurs, p. ex. par des
autocollants ou un porte-vélo.▷Maintenir les capteurs propres et dégivrés.
Pour le nettoyage : ne pas maintenir le jet des
nettoyeurs haute pression trop longtemps au
même endroit et respecter un écart d'au moins
30 cm avec les capteurs.
Mise en marche et arrêt
Activation automatique Le PDC s'allume automatiquement dans les si‐
tuations suivantes :▷Lorsque la manette de sélection est placée
sur R lorsque le moteur tourne.
De plus, la caméra de recul s'allume.▷Avec l'équipement Assistant de stationne‐
ment à l'avant : quand les obstacles der‐
rière ou devant le véhicule sont détectés et
que la vitesse est inférieure à environ
4 km/h.
L'allumage automatique quand des obstacles
sont détectés peut être désactivé:
1.« Réglages »2.« Stationnement »3.Sélectionner le réglage.
Le réglage est enregistré pour le profil uti‐
lisé actuellement.
Désactivation automatique en marche
avant
Le système est désactivé au bout d'une cer‐
taine distance ou d'une certaine vitesse.
Au besoin, réactiver le système.
Avec PDC à l'avant : activation et
désactivation manuelles
Appuyer sur la touche.
▷Marche : la LED s'allume.▷Arrêt : la LED s'éteint.
Lorsque la marche arrière est enclenchée et
que le bouton est actionné, l'image de la ca‐
méra de recul sera affichée.
Affichage
Signaux sonores L'approche d'un objet est signalée selon sa
position par une tonalité intermittente. Si par
Seite 133Confort dynamiqueUtilisation133
Online Edition for Part no. 01 40 2 963 853 - VI/15

exemple un objet est reconnu à gauche der‐
rière du véhicule, la tonalité est émise par le
haut-parleur arrière gauche.
Plus la distance à un objet devient courte, plus
les intervalles sont courts.
Si la distance par rapport à un objet reconnu
est inférieure à environ 25 cm, une tonalité
continue retentit.
Avec PDC à l'avant : si des objets se trouvent
aussi bien devant que derrière le véhicule, une
tonalité continue alternante retentit.
Le signal sonore sera coupé lorsque la man‐
ette de sélection de la boîte automatique sera
placée sur P.
Volume sonore
Le rapport entre le volume de l'alerte sonore
du PDC et celui du système de divertissement
peut être réglé.1.« Multimédia », « Radio », ou « Réglages »2.« Tonalité »3.« Réglages du volume »4.« PDC »5.Tourner le Controller jusqu'à l'obtention du
réglage désiré.6.Appuyer sur le Controller.
Le réglage est enregistré pour le profil utilisé
actuellement.
Avertissement optique L'approche d'un objet peut être affichée sur
l'écran de contrôle. Des objets assez éloignés
y sont déjà affichés avant qu'un signal sonore
retentisse.
L'affichage apparaît dès que le détecteur
d'obstacles de stationnement - PDC - est ac‐
tivé.
La zone de détection des capteurs est repré‐
sentée par les couleurs verte, jaune et rouge.
Quand l'image de la caméra de recul s'affiche,
le PDC peut être activé :
« Caméra de recul »
Avec l'équipement correspondant : protection latérale
Principe Les obstacles qui se trouvent sur le côté du
véhicule seront détectés par les capteurs de
l'assistant de stationnement. Le PDC prévient
de la présence de ces obstacles par le biais de
signaux acoustiques ou sur l'écran de contrôle.
Affichage
Obstacles latéraux dans l'affichage du PDC.
▷Marquages de couleur : avertissement de
la présence d'obstacles détectés.▷Marquages gris : la zone n'a pas encore été
balayée.▷Aucun marquage : aucun obstacle détecté.
Limites de la protection latérale
Le système ne détecte que les obstacles im‐mobiles qui se sont trouvés dans le champ de
détection des capteurs lors du passage du vé‐
hicule devant l'endroit.
En raison de son propre mouvement ou de
l'angle de braquage, le système reconnaît
quand le propre véhicule se rapproche de
l'obstacle immobile.
Le système ne reconnaît pas si un obstacle se
déplace. C'est pour cela que, lors de l'immobi‐
lisation, les marquages dans l'affichage sont
représentés en gris au bout d'un certain
temps.
Seite 134UtilisationConfort dynamique134
Online Edition for Part no. 01 40 2 963 853 - VI/15

Limites du système
Avec remorque ou lorsque la prise de remorque est occupée
Les capteurs arrière ne peuvent pas effectuer
de mesures utiles. C'est pourquoi ils seront
désactivés.
Avec l'équipement correspondant, un mes‐
sage Check-Control s'affiche.
Limites de la mesure à ultrasons
La détection d'objets peut se heurter aux limi‐
tes physiques de la mesure à ultrasons, par
exemple dans les cas suivants :▷Pour les jeunes enfants ou les animaux.▷Pour les personnes avec certaines tenues
vestimentaires, par exemple des manteaux.▷En cas de perturbations externes des ultra‐
sons, par exemple par des passages de vé‐
hicules ou des machines bruyantes.▷Si les capteurs sont encrassés, givrés, en‐
dommagés ou déréglés.▷Dans certaines conditions météorologi‐
ques, par exemple humidité de l'air élevée,
pluie, chute de neige, chaleur extrême ou
vent fort.▷Pour les timons et attelages de remorques
d'autres véhicules.▷Pour les objets minces ou pointus.▷Pour les objets en mouvement.▷Pour les objets saillants, en hauteur, par
exemple les corniches ou chargements.▷Pour les objets présentant des angles et
des arêtes vives.▷Pour les objets présentant des surfaces ou
des structures fines, par exemple des clô‐
tures.▷Pour les objets à surface poreuse.
Des objets bas déjà indiqués, par exemple des
bords de trottoir, peuvent disparaître dans la
zone morte des capteurs avant qu'une tonalité
continue ne retentisse ou après qu'elle a déjà
retenti.
Faux avertissements Dans les conditions suivantes, le système PDC
peut afficher un avertissement, alors qu'aucun
obstacle ne se trouve dans la zone de détec‐
tion :▷Par forte pluie.▷En cas de forte salissure ou de givrage des
capteurs.▷Si les capteurs sont couverts de neige.▷Si la surface de la chaussée est très ru‐
gueuse.▷En présence d'inégalités du sol, par exem‐
ple ralentisseurs.▷Dans de grands bâtiments aux parois lisses
à angle droit, par exemple les parkings
souterrains.▷Dans les stations de lavage.▷Pour les gaz d'échappement épais.▷En cas de cache d'attelage de remorque
incorrectement placé.▷Par d'autres sources d'ultrasons, par
exemple des balayeuses, des nettoyeurs à
vapeur ou des tubes au néon.
Le défaut de fonctionnement est signalé
via une tonalité continue alternant entre les
haut-parleurs avant et arrière. Dès que le
défaut en présence d'autres sources d'ul‐
trasons ne se produit plus, le système est
de nouveau complètement opérationnel.
Dysfonctionnement
Un message Check-Control s'affiche.
La zone de détection des capteurs est repré‐
sentée par des hachures sur l'écran de con‐
trôle.
Le système PDC est en panne. Faire contrôler
le système.
Seite 135Confort dynamiqueUtilisation135
Online Edition for Part no. 01 40 2 963 853 - VI/15

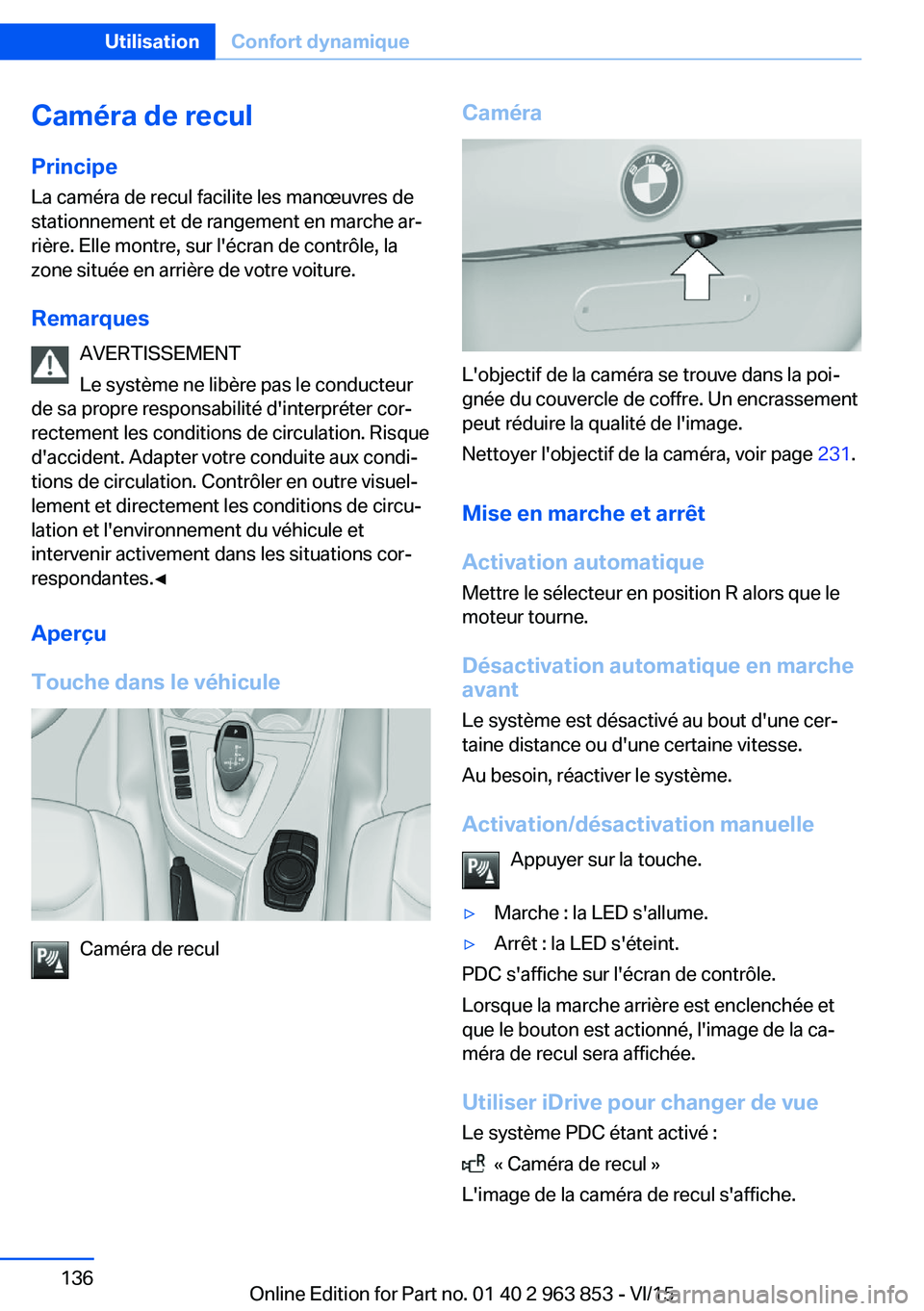

Caméra de recul
Principe La caméra de recul facilite les manœuvres de
stationnement et de rangement en marche ar‐
rière. Elle montre, sur l'écran de contrôle, la
zone située en arrière de votre voiture.
Remarques AVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter cor‐
rectement les conditions de circulation. Risque
d'accident. Adapter votre conduite aux condi‐
tions de circulation. Contrôler en outre visuel‐
lement et directement les conditions de circu‐
lation et l'environnement du véhicule et
intervenir activement dans les situations cor‐
respondantes.◀
Aperçu
Touche dans le véhicule
Caméra de recul
Caméra
L'objectif de la caméra se trouve dans la poi‐
gnée du couvercle de coffre. Un encrassement
peut réduire la qualité de l'image.
Nettoyer l'objectif de la caméra, voir page 231.
Mise en marche et arrêt Activation automatique Mettre le sélecteur en position R alors que le
moteur tourne.
Désactivation automatique en marche
avant
Le système est désactivé au bout d'une cer‐
taine distance ou d'une certaine vitesse.
Au besoin, réactiver le système.
Activation/désactivation manuelle Appuyer sur la touche.
▷Marche : la LED s'allume.▷Arrêt : la LED s'éteint.
PDC s'affiche sur l'écran de contrôle.
Lorsque la marche arrière est enclenchée et
que le bouton est actionné, l'image de la ca‐
méra de recul sera affichée.
Utiliser iDrive pour changer de vue Le système PDC étant activé :
« Caméra de recul »
L'image de la caméra de recul s'affiche.
Seite 136UtilisationConfort dynamique136
Online Edition for Part no. 01 40 2 963 853 - VI/15

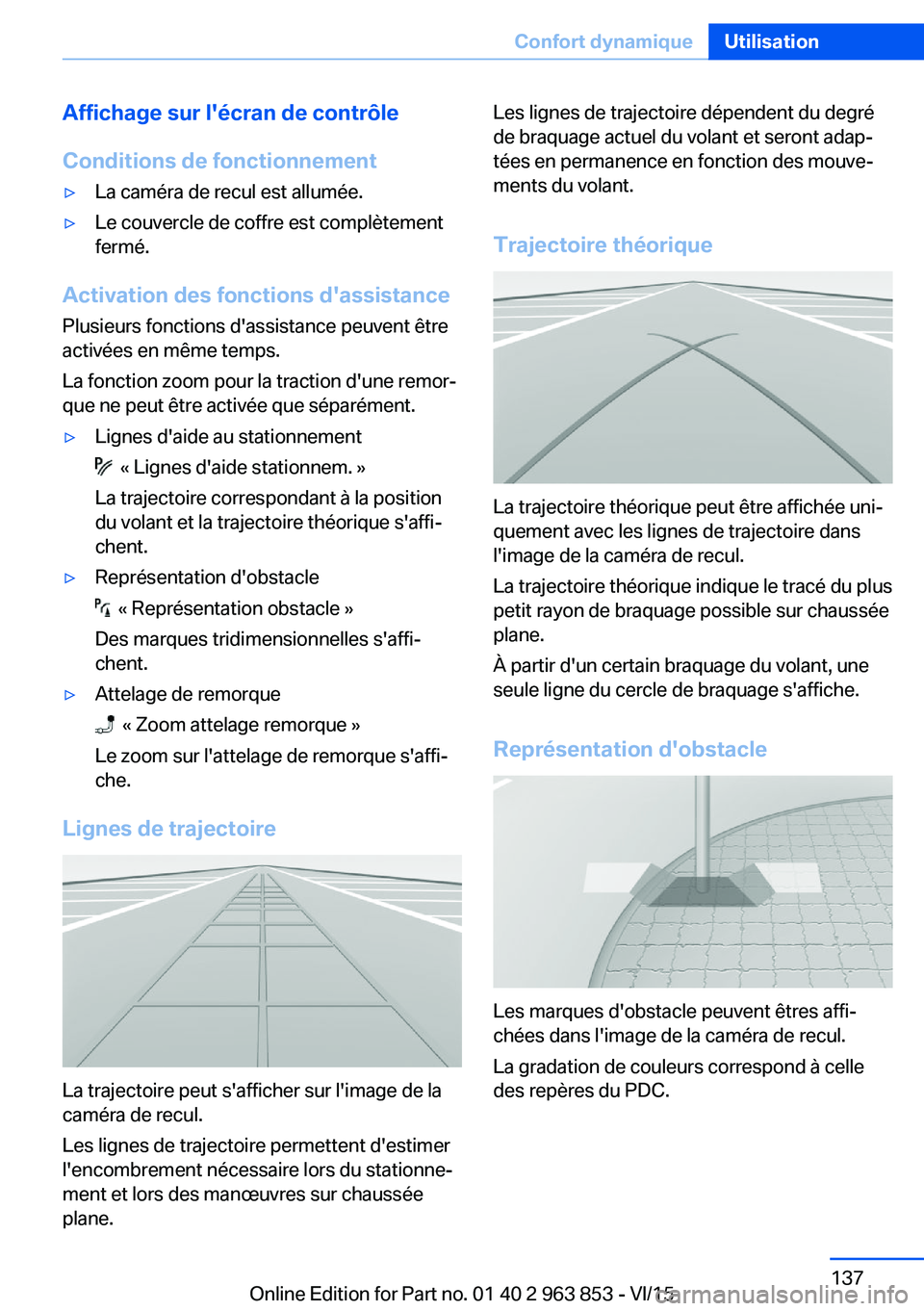

Affichage sur l'écran de contrôle
Conditions de fonctionnement▷La caméra de recul est allumée.▷Le couvercle de coffre est complètement
fermé.
Activation des fonctions d'assistance
Plusieurs fonctions d'assistance peuvent être
activées en même temps.
La fonction zoom pour la traction d'une remor‐
que ne peut être activée que séparément.
▷Lignes d'aide au stationnement
« Lignes d'aide stationnem. »
La trajectoire correspondant à la position
du volant et la trajectoire théorique s'affi‐
chent.
▷Représentation d'obstacle
« Représentation obstacle »
Des marques tridimensionnelles s'affi‐
chent.
▷Attelage de remorque
« Zoom attelage remorque »
Le zoom sur l'attelage de remorque s'affi‐
che.
Lignes de trajectoire
La trajectoire peut s'afficher sur l'image de la
caméra de recul.
Les lignes de trajectoire permettent d'estimer
l'encombrement nécessaire lors du stationne‐
ment et lors des manœuvres sur chaussée
plane.
Les lignes de trajectoire dépendent du degré
de braquage actuel du volant et seront adap‐
tées en permanence en fonction des mouve‐
ments du volant.
Trajectoire théorique
La trajectoire théorique peut être affichée uni‐
quement avec les lignes de trajectoire dans
l'image de la caméra de recul.
La trajectoire théorique indique le tracé du plus
petit rayon de braquage possible sur chaussée
plane.
À partir d'un certain braquage du volant, une
seule ligne du cercle de braquage s'affiche.
Représentation d'obstacle
Les marques d'obstacle peuvent êtres affi‐
chées dans l'image de la caméra de recul.
La gradation de couleurs correspond à celle
des repères du PDC.
Seite 137Confort dynamiqueUtilisation137
Online Edition for Part no. 01 40 2 963 853 - VI/15

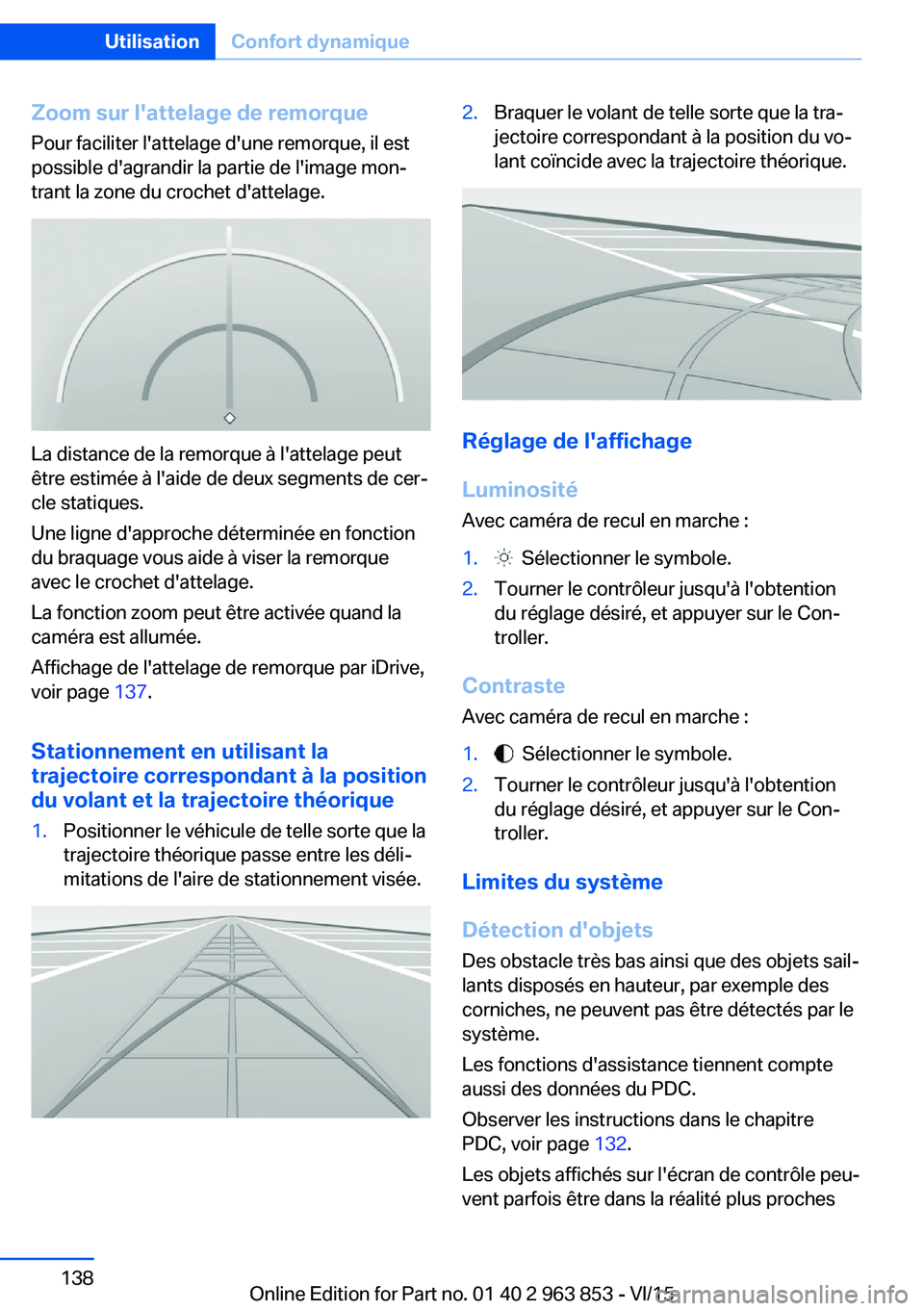

Zoom sur l'attelage de remorquePour faciliter l'attelage d'une remorque, il est
possible d'agrandir la partie de l'image mon‐
trant la zone du crochet d'attelage.
La distance de la remorque à l'attelage peut
être estimée à l'aide de deux segments de cer‐
cle statiques.
Une ligne d'approche déterminée en fonction
du braquage vous aide à viser la remorque
avec le crochet d'attelage.
La fonction zoom peut être activée quand la
caméra est allumée.
Affichage de l'attelage de remorque par iDrive,
voir page 137.
Stationnement en utilisant la
trajectoire correspondant à la position
du volant et la trajectoire théorique
1.Positionner le véhicule de telle sorte que la
trajectoire théorique passe entre les déli‐
mitations de l'aire de stationnement visée.2.Braquer le volant de telle sorte que la tra‐
jectoire correspondant à la position du vo‐
lant coïncide avec la trajectoire théorique.
Réglage de l'affichage
Luminosité Avec caméra de recul en marche :
1. Sélectionner le symbole.2.Tourner le contrôleur jusqu'à l'obtention
du réglage désiré, et appuyer sur le Con‐
troller.
Contraste
Avec caméra de recul en marche :
1. Sélectionner le symbole.2.Tourner le contrôleur jusqu'à l'obtention
du réglage désiré, et appuyer sur le Con‐
troller.
Limites du système
Détection d'objets Des obstacle très bas ainsi que des objets sail‐
lants disposés en hauteur, par exemple des
corniches, ne peuvent pas être détectés par le
système.
Les fonctions d'assistance tiennent compte
aussi des données du PDC.
Observer les instructions dans le chapitre
PDC, voir page 132.
Les objets affichés sur l'écran de contrôle peu‐
vent parfois être dans la réalité plus proches
Seite 138UtilisationConfort dynamique138
Online Edition for Part no. 01 40 2 963 853 - VI/15

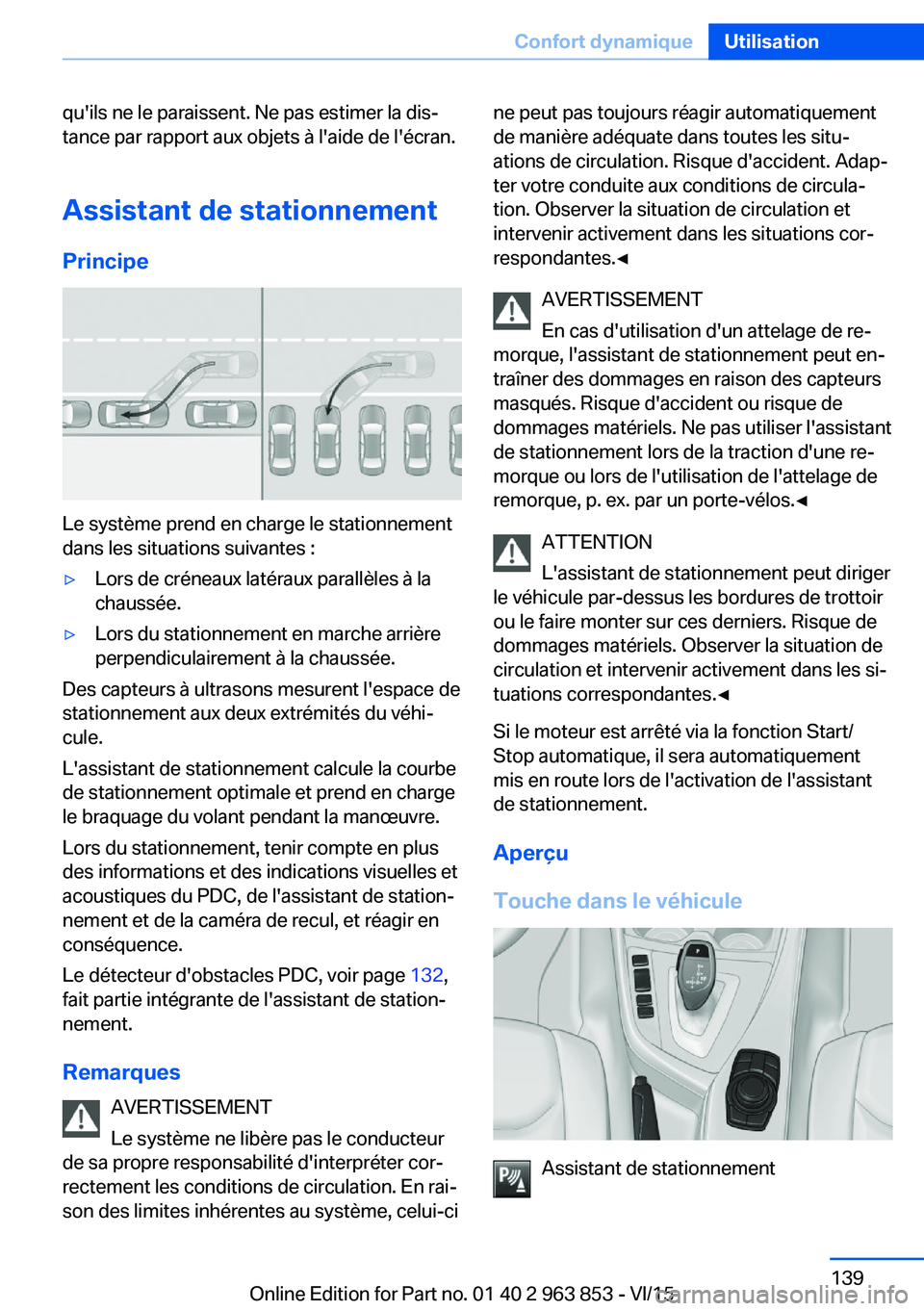

qu'ils ne le paraissent. Ne pas estimer la dis‐
tance par rapport aux objets à l'aide de l'écran.
Assistant de stationnement Principe
Le système prend en charge le stationnement
dans les situations suivantes :
▷Lors de créneaux latéraux parallèles à la
chaussée.▷Lors du stationnement en marche arrière
perpendiculairement à la chaussée.
Des capteurs à ultrasons mesurent l'espace de
stationnement aux deux extrémités du véhi‐
cule.
L'assistant de stationnement calcule la courbe
de stationnement optimale et prend en charge
le braquage du volant pendant la manœuvre.
Lors du stationnement, tenir compte en plus
des informations et des indications visuelles et
acoustiques du PDC, de l'assistant de station‐
nement et de la caméra de recul, et réagir en
conséquence.
Le détecteur d'obstacles PDC, voir page 132,
fait partie intégrante de l'assistant de station‐
nement.
Remarques AVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter cor‐
rectement les conditions de circulation. En rai‐
son des limites inhérentes au système, celui-ci
ne peut pas toujours réagir automatiquement
de manière adéquate dans toutes les situ‐
ations de circulation. Risque d'accident. Adap‐
ter votre conduite aux conditions de circula‐
tion. Observer la situation de circulation et
intervenir activement dans les situations cor‐
respondantes.◀
AVERTISSEMENT
En cas d'utilisation d'un attelage de re‐
morque, l'assistant de stationnement peut en‐
traîner des dommages en raison des capteurs
masqués. Risque d'accident ou risque de
dommages matériels. Ne pas utiliser l'assistant
de stationnement lors de la traction d'une re‐
morque ou lors de l'utilisation de l'attelage de
remorque, p. ex. par un porte-vélos.◀
ATTENTION
L'assistant de stationnement peut diriger
le véhicule par-dessus les bordures de trottoir
ou le faire monter sur ces derniers. Risque de
dommages matériels. Observer la situation de
circulation et intervenir activement dans les si‐
tuations correspondantes.◀
Si le moteur est arrêté via la fonction Start/
Stop automatique, il sera automatiquement
mis en route lors de l'activation de l'assistant
de stationnement.
Aperçu
Touche dans le véhicule
Assistant de stationnement
Seite 139Confort dynamiqueUtilisation139
Online Edition for Part no. 01 40 2 963 853 - VI/15

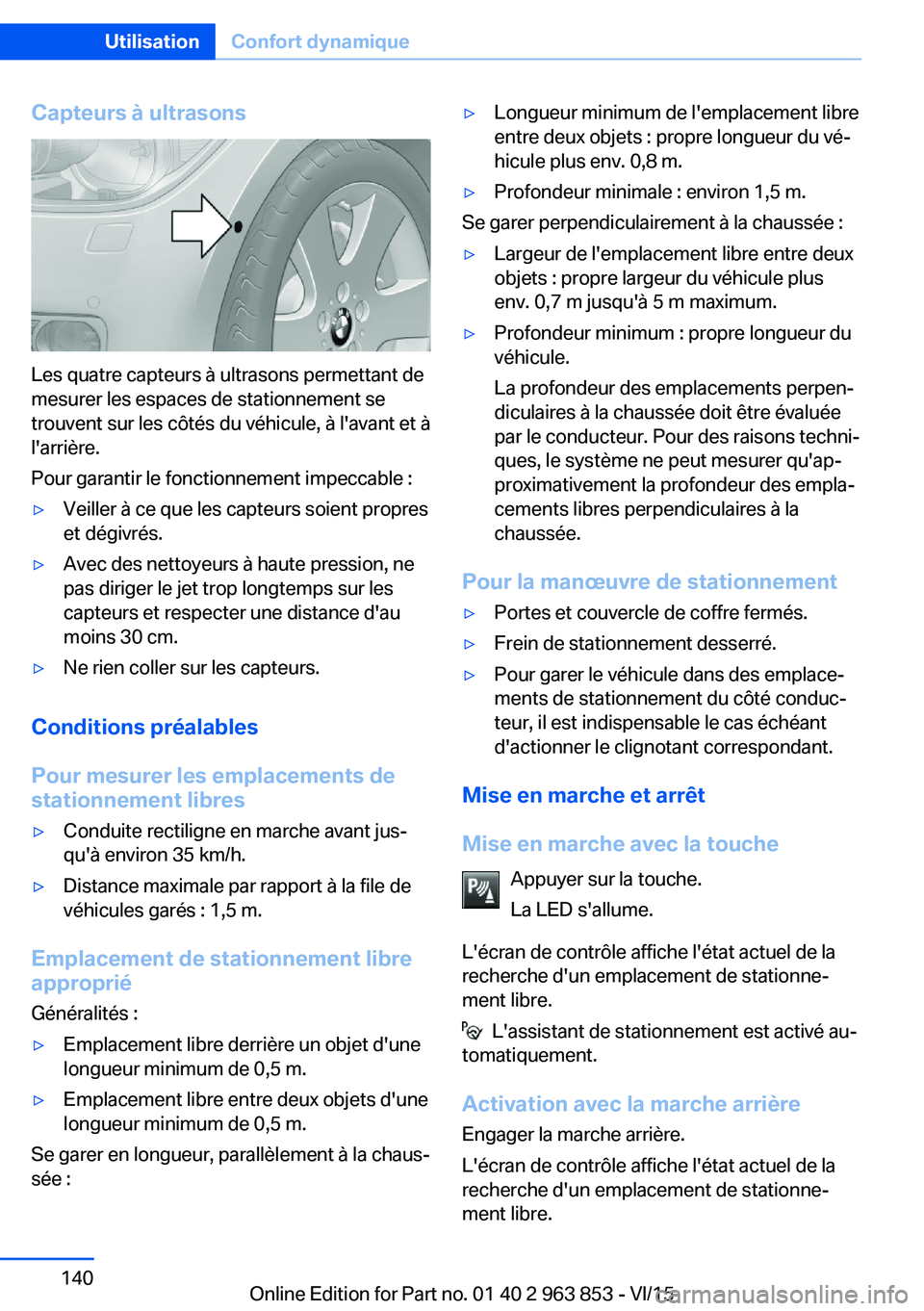

Capteurs à ultrasons
Les quatre capteurs à ultrasons permettant de
mesurer les espaces de stationnement se
trouvent sur les côtés du véhicule, à l'avant et à
l'arrière.
Pour garantir le fonctionnement impeccable :
▷Veiller à ce que les capteurs soient propres
et dégivrés.▷Avec des nettoyeurs à haute pression, ne
pas diriger le jet trop longtemps sur les
capteurs et respecter une distance d'au
moins 30 cm.▷Ne rien coller sur les capteurs.
Conditions préalables
Pour mesurer les emplacements de stationnement libres
▷Conduite rectiligne en marche avant jus‐
qu'à environ 35 km/h.▷Distance maximale par rapport à la file de
véhicules garés : 1,5 m.
Emplacement de stationnement libre
approprié
Généralités :
▷Emplacement libre derrière un objet d'une
longueur minimum de 0,5 m.▷Emplacement libre entre deux objets d'une
longueur minimum de 0,5 m.
Se garer en longueur, parallèlement à la chaus‐
sée :
▷Longueur minimum de l'emplacement libre
entre deux objets : propre longueur du vé‐
hicule plus env. 0,8 m.▷Profondeur minimale : environ 1,5 m.
Se garer perpendiculairement à la chaussée :
▷Largeur de l'emplacement libre entre deux
objets : propre largeur du véhicule plus
env. 0,7 m jusqu'à 5 m maximum.▷Profondeur minimum : propre longueur du
véhicule.
La profondeur des emplacements perpen‐
diculaires à la chaussée doit être évaluée
par le conducteur. Pour des raisons techni‐
ques, le système ne peut mesurer qu'ap‐
proximativement la profondeur des empla‐
cements libres perpendiculaires à la
chaussée.
Pour la manœuvre de stationnement
▷Portes et couvercle de coffre fermés.▷Frein de stationnement desserré.▷Pour garer le véhicule dans des emplace‐
ments de stationnement du côté conduc‐
teur, il est indispensable le cas échéant
d'actionner le clignotant correspondant.
Mise en marche et arrêt
Mise en marche avec la touche Appuyer sur la touche.
La LED s'allume.
L'écran de contrôle affiche l'état actuel de la
recherche d'un emplacement de stationne‐
ment libre.
L'assistant de stationnement est activé au‐
tomatiquement.
Activation avec la marche arrière
Engager la marche arrière.
L'écran de contrôle affiche l'état actuel de la
recherche d'un emplacement de stationne‐
ment libre.
Seite 140UtilisationConfort dynamique140
Online Edition for Part no. 01 40 2 963 853 - VI/15
