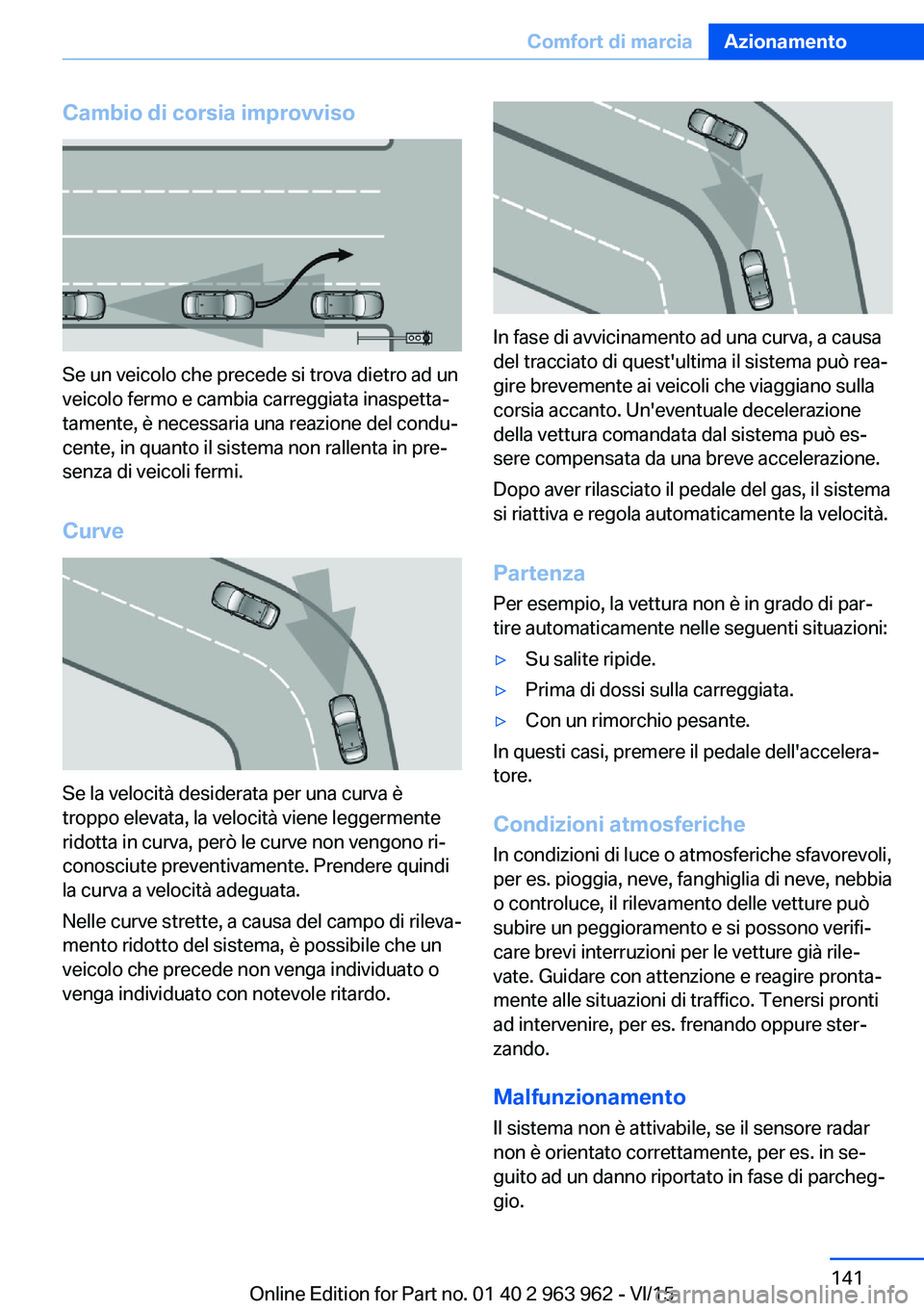

Cambio di corsia improvviso
Se un veicolo che precede si trova dietro ad un
veicolo fermo e cambia carreggiata inaspetta‐
tamente, è necessaria una reazione del condu‐
cente, in quanto il sistema non rallenta in pre‐
senza di veicoli fermi.
Curve
Se la velocità desiderata per una curva è
troppo elevata, la velocità viene leggermente
ridotta in curva, però le curve non vengono ri‐
conosciute preventivamente. Prendere quindi
la curva a velocità adeguata.
Nelle curve strette, a causa del campo di rileva‐
mento ridotto del sistema, è possibile che un
veicolo che precede non venga individuato o
venga individuato con notevole ritardo.
In fase di avvicinamento ad una curva, a causa
del tracciato di quest'ultima il sistema può rea‐
gire brevemente ai veicoli che viaggiano sulla
corsia accanto. Un'eventuale decelerazione
della vettura comandata dal sistema può es‐
sere compensata da una breve accelerazione.
Dopo aver rilasciato il pedale del gas, il sistema
si riattiva e regola automaticamente la velocità.
Partenza
Per esempio, la vettura non è in grado di par‐
tire automaticamente nelle seguenti situazioni:
▷Su salite ripide.▷Prima di dossi sulla carreggiata.▷Con un rimorchio pesante.
In questi casi, premere il pedale dell'accelera‐
tore.
Condizioni atmosferiche In condizioni di luce o atmosferiche sfavorevoli,
per es. pioggia, neve, fanghiglia di neve, nebbia
o controluce, il rilevamento delle vetture può
subire un peggioramento e si possono verifi‐
care brevi interruzioni per le vetture già rile‐
vate. Guidare con attenzione e reagire pronta‐
mente alle situazioni di traffico. Tenersi pronti
ad intervenire, per es. frenando oppure ster‐
zando.
MalfunzionamentoIl sistema non è attivabile, se il sensore radar
non è orientato correttamente, per es. in se‐
guito ad un danno riportato in fase di parcheg‐
gio.
Seite 141Comfort di marciaAzionamento141
Online Edition for Part no. 01 40 2 963 962 - VI/15

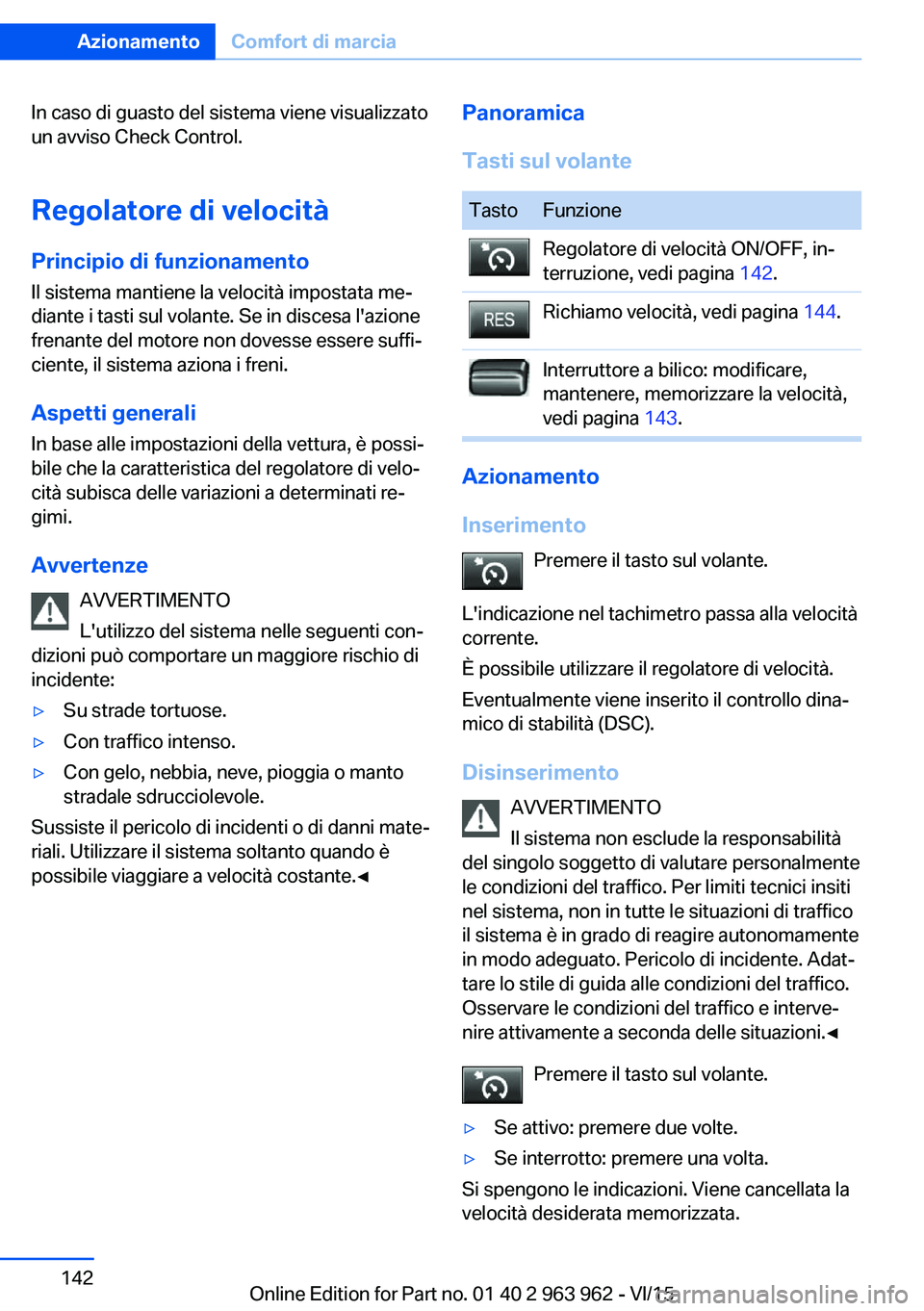

In caso di guasto del sistema viene visualizzato
un avviso Check Control.
Regolatore di velocità Principio di funzionamento
Il sistema mantiene la velocità impostata me‐
diante i tasti sul volante. Se in discesa l'azione
frenante del motore non dovesse essere suffi‐
ciente, il sistema aziona i freni.
Aspetti generali In base alle impostazioni della vettura, è possi‐
bile che la caratteristica del regolatore di velo‐ cità subisca delle variazioni a determinati re‐
gimi.
Avvertenze AVVERTIMENTO
L'utilizzo del sistema nelle seguenti con‐
dizioni può comportare un maggiore rischio di
incidente:▷Su strade tortuose.▷Con traffico intenso.▷Con gelo, nebbia, neve, pioggia o manto
stradale sdrucciolevole.
Sussiste il pericolo di incidenti o di danni mate‐
riali. Utilizzare il sistema soltanto quando è
possibile viaggiare a velocità costante.◀
Panoramica
Tasti sul volanteTastoFunzioneRegolatore di velocità ON/OFF, in‐
terruzione, vedi pagina 142.Richiamo velocità, vedi pagina 144.Interruttore a bilico: modificare,
mantenere, memorizzare la velocità,
vedi pagina 143.
Azionamento
Inserimento Premere il tasto sul volante.
L'indicazione nel tachimetro passa alla velocità
corrente.
È possibile utilizzare il regolatore di velocità.
Eventualmente viene inserito il controllo dina‐
mico di stabilità (DSC).
Disinserimento AVVERTIMENTO
Il sistema non esclude la responsabilità
del singolo soggetto di valutare personalmente
le condizioni del traffico. Per limiti tecnici insiti
nel sistema, non in tutte le situazioni di traffico
il sistema è in grado di reagire autonomamente
in modo adeguato. Pericolo di incidente. Adat‐
tare lo stile di guida alle condizioni del traffico.
Osservare le condizioni del traffico e interve‐
nire attivamente a seconda delle situazioni.◀
Premere il tasto sul volante.
▷Se attivo: premere due volte.▷Se interrotto: premere una volta.
Si spengono le indicazioni. Viene cancellata la
velocità desiderata memorizzata.
Seite 142AzionamentoComfort di marcia142
Online Edition for Part no. 01 40 2 963 962 - VI/15

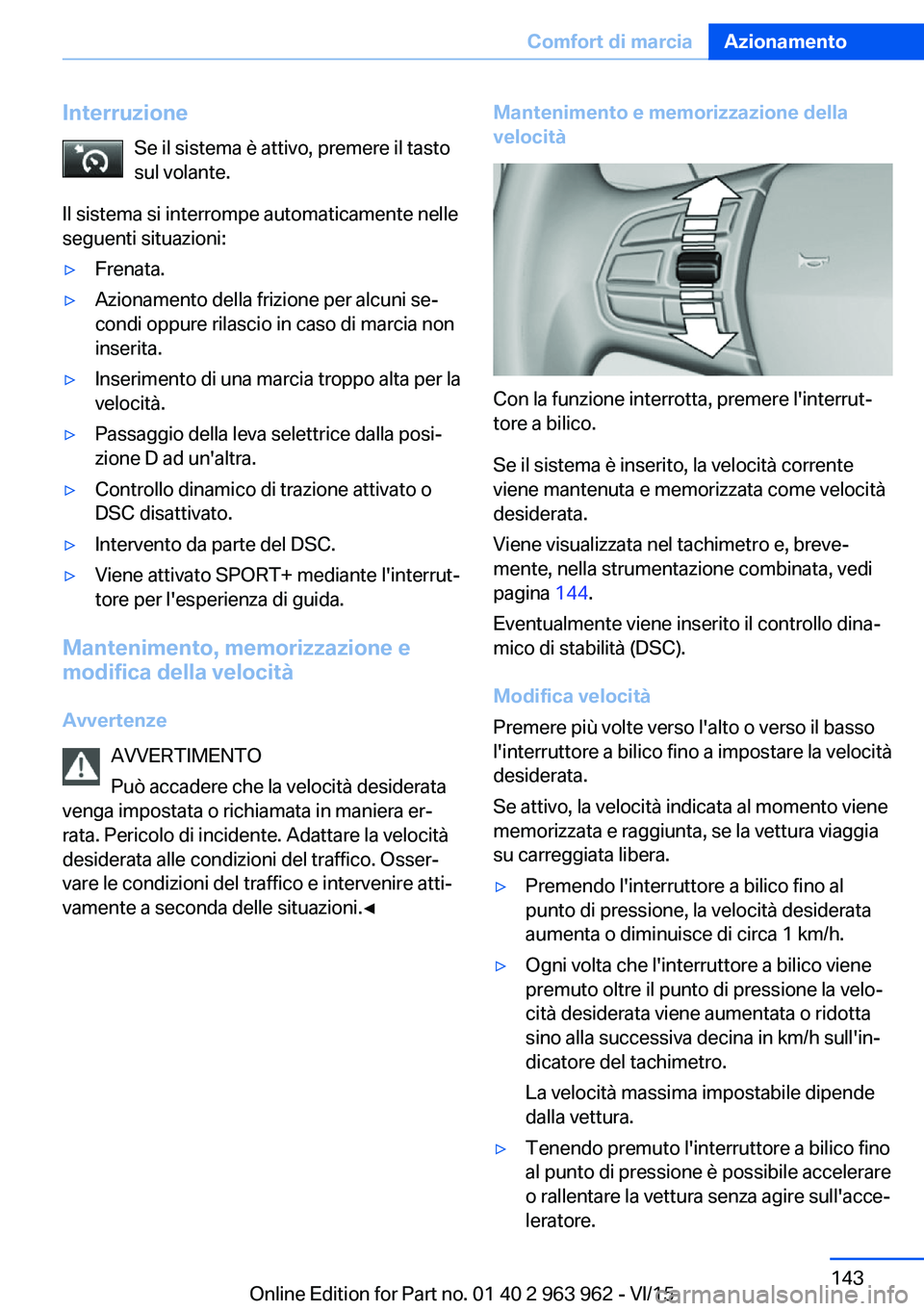

InterruzioneSe il sistema è attivo, premere il tasto
sul volante.
Il sistema si interrompe automaticamente nelle
seguenti situazioni:▷Frenata.▷Azionamento della frizione per alcuni se‐
condi oppure rilascio in caso di marcia non
inserita.▷Inserimento di una marcia troppo alta per la
velocità.▷Passaggio della leva selettrice dalla posi‐
zione D ad un'altra.▷Controllo dinamico di trazione attivato o
DSC disattivato.▷Intervento da parte del DSC.▷Viene attivato SPORT+ mediante l'interrut‐
tore per l'esperienza di guida.
Mantenimento, memorizzazione e modifica della velocità
Avvertenze AVVERTIMENTO
Può accadere che la velocità desiderata
venga impostata o richiamata in maniera er‐
rata. Pericolo di incidente. Adattare la velocità
desiderata alle condizioni del traffico. Osser‐
vare le condizioni del traffico e intervenire atti‐
vamente a seconda delle situazioni.◀
Mantenimento e memorizzazione della
velocità
Con la funzione interrotta, premere l'interrut‐
tore a bilico.
Se il sistema è inserito, la velocità corrente
viene mantenuta e memorizzata come velocità
desiderata.
Viene visualizzata nel tachimetro e, breve‐
mente, nella strumentazione combinata, vedi
pagina 144.
Eventualmente viene inserito il controllo dina‐
mico di stabilità (DSC).
Modifica velocità
Premere più volte verso l'alto o verso il basso
l'interruttore a bilico fino a impostare la velocità
desiderata.
Se attivo, la velocità indicata al momento viene
memorizzata e raggiunta, se la vettura viaggia
su carreggiata libera.
▷Premendo l'interruttore a bilico fino al
punto di pressione, la velocità desiderata
aumenta o diminuisce di circa 1 km/h.▷Ogni volta che l'interruttore a bilico viene
premuto oltre il punto di pressione la velo‐
cità desiderata viene aumentata o ridotta
sino alla successiva decina in km/h sull'in‐
dicatore del tachimetro.
La velocità massima impostabile dipende
dalla vettura.▷Tenendo premuto l'interruttore a bilico fino
al punto di pressione è possibile accelerare
o rallentare la vettura senza agire sull'acce‐
leratore.Seite 143Comfort di marciaAzionamento143
Online Edition for Part no. 01 40 2 963 962 - VI/15

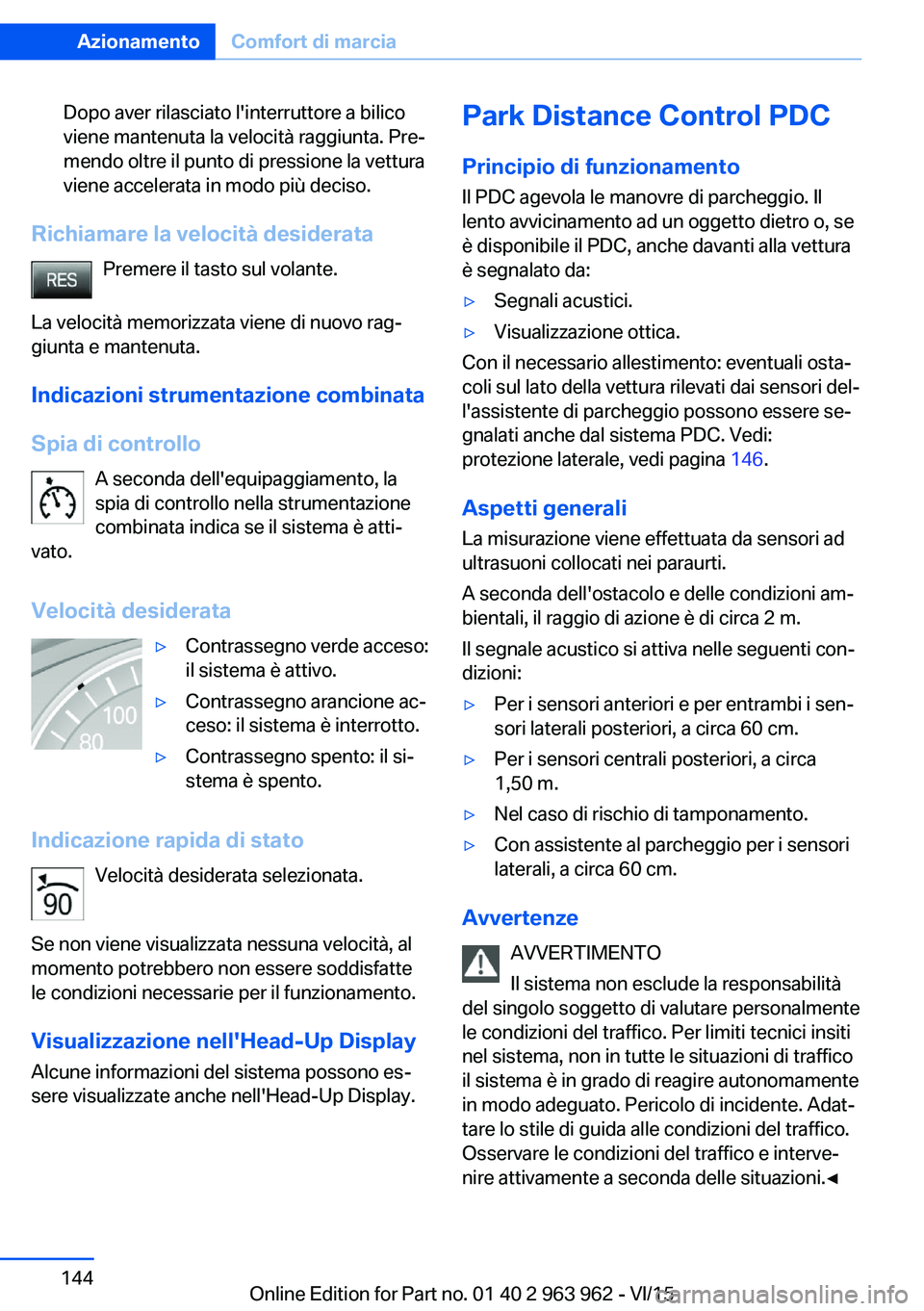

Dopo aver rilasciato l'interruttore a bilico
viene mantenuta la velocità raggiunta. Pre‐
mendo oltre il punto di pressione la vettura
viene accelerata in modo più deciso.
Richiamare la velocità desiderata
Premere il tasto sul volante.
La velocità memorizzata viene di nuovo rag‐
giunta e mantenuta.
Indicazioni strumentazione combinata
Spia di controllo A seconda dell'equipaggiamento, la
spia di controllo nella strumentazione
combinata indica se il sistema è atti‐
vato.
Velocità desiderata
▷Contrassegno verde acceso:
il sistema è attivo.▷Contrassegno arancione ac‐
ceso: il sistema è interrotto.▷Contrassegno spento: il si‐
stema è spento.
Indicazione rapida di stato
Velocità desiderata selezionata.
Se non viene visualizzata nessuna velocità, al
momento potrebbero non essere soddisfatte
le condizioni necessarie per il funzionamento.
Visualizzazione nell'Head-Up Display
Alcune informazioni del sistema possono es‐
sere visualizzate anche nell'Head-Up Display.
Park Distance Control PDC
Principio di funzionamento
Il PDC agevola le manovre di parcheggio. Il
lento avvicinamento ad un oggetto dietro o, se
è disponibile il PDC, anche davanti alla vettura
è segnalato da:▷Segnali acustici.▷Visualizzazione ottica.
Con il necessario allestimento: eventuali osta‐
coli sul lato della vettura rilevati dai sensori del‐
l'assistente di parcheggio possono essere se‐
gnalati anche dal sistema PDC. Vedi:
protezione laterale, vedi pagina 146.
Aspetti generali
La misurazione viene effettuata da sensori ad
ultrasuoni collocati nei paraurti.
A seconda dell'ostacolo e delle condizioni am‐
bientali, il raggio di azione è di circa 2 m.
Il segnale acustico si attiva nelle seguenti con‐
dizioni:
▷Per i sensori anteriori e per entrambi i sen‐
sori laterali posteriori, a circa 60 cm.▷Per i sensori centrali posteriori, a circa
1,50 m.▷Nel caso di rischio di tamponamento.▷Con assistente al parcheggio per i sensori
laterali, a circa 60 cm.
Avvertenze
AVVERTIMENTO
Il sistema non esclude la responsabilità
del singolo soggetto di valutare personalmente
le condizioni del traffico. Per limiti tecnici insiti
nel sistema, non in tutte le situazioni di traffico
il sistema è in grado di reagire autonomamente
in modo adeguato. Pericolo di incidente. Adat‐
tare lo stile di guida alle condizioni del traffico.
Osservare le condizioni del traffico e interve‐
nire attivamente a seconda delle situazioni.◀
Seite 144AzionamentoComfort di marcia144
Online Edition for Part no. 01 40 2 963 962 - VI/15

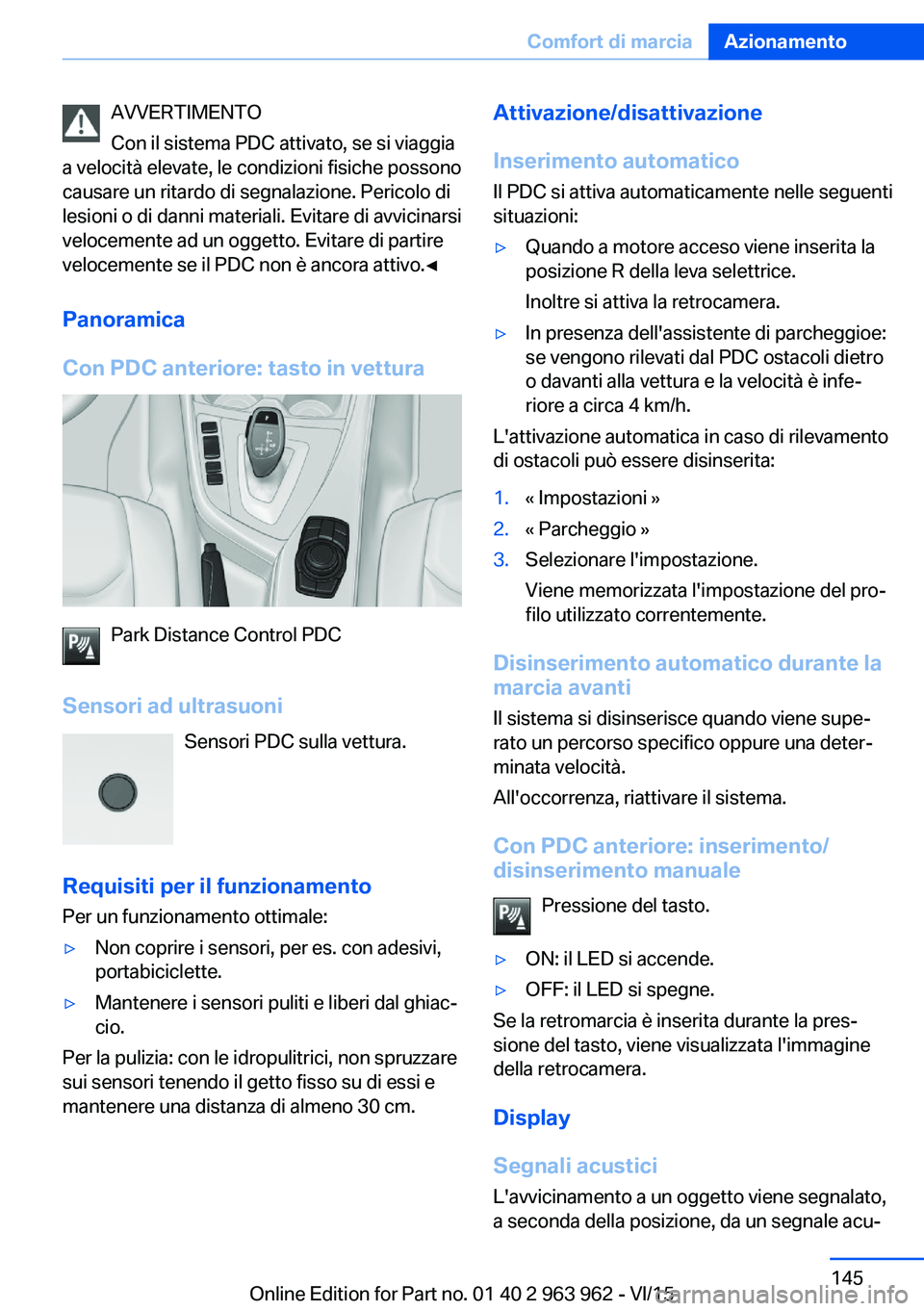

AVVERTIMENTO
Con il sistema PDC attivato, se si viaggia
a velocità elevate, le condizioni fisiche possono
causare un ritardo di segnalazione. Pericolo di
lesioni o di danni materiali. Evitare di avvicinarsi
velocemente ad un oggetto. Evitare di partire
velocemente se il PDC non è ancora attivo.◀
Panoramica
Con PDC anteriore: tasto in vettura
Park Distance Control PDC
Sensori ad ultrasuoni Sensori PDC sulla vettura.
Requisiti per il funzionamento Per un funzionamento ottimale:
▷Non coprire i sensori, per es. con adesivi,
portabiciclette.▷Mantenere i sensori puliti e liberi dal ghiac‐
cio.
Per la pulizia: con le idropulitrici, non spruzzare
sui sensori tenendo il getto fisso su di essi e
mantenere una distanza di almeno 30 cm.
Attivazione/disattivazione
Inserimento automatico
Il PDC si attiva automaticamente nelle seguenti
situazioni:▷Quando a motore acceso viene inserita la
posizione R della leva selettrice.
Inoltre si attiva la retrocamera.▷In presenza dell'assistente di parcheggioe:
se vengono rilevati dal PDC ostacoli dietro
o davanti alla vettura e la velocità è infe‐
riore a circa 4 km/h.
L'attivazione automatica in caso di rilevamento
di ostacoli può essere disinserita:
1.« Impostazioni »2.« Parcheggio »3.Selezionare l'impostazione.
Viene memorizzata l'impostazione del pro‐
filo utilizzato correntemente.
Disinserimento automatico durante la marcia avanti
Il sistema si disinserisce quando viene supe‐
rato un percorso specifico oppure una deter‐
minata velocità.
All'occorrenza, riattivare il sistema.
Con PDC anteriore: inserimento/
disinserimento manuale
Pressione del tasto.
▷ON: il LED si accende.▷OFF: il LED si spegne.
Se la retromarcia è inserita durante la pres‐
sione del tasto, viene visualizzata l'immagine
della retrocamera.
Display
Segnali acustici
L'avvicinamento a un oggetto viene segnalato,
a seconda della posizione, da un segnale acu‐
Seite 145Comfort di marciaAzionamento145
Online Edition for Part no. 01 40 2 963 962 - VI/15

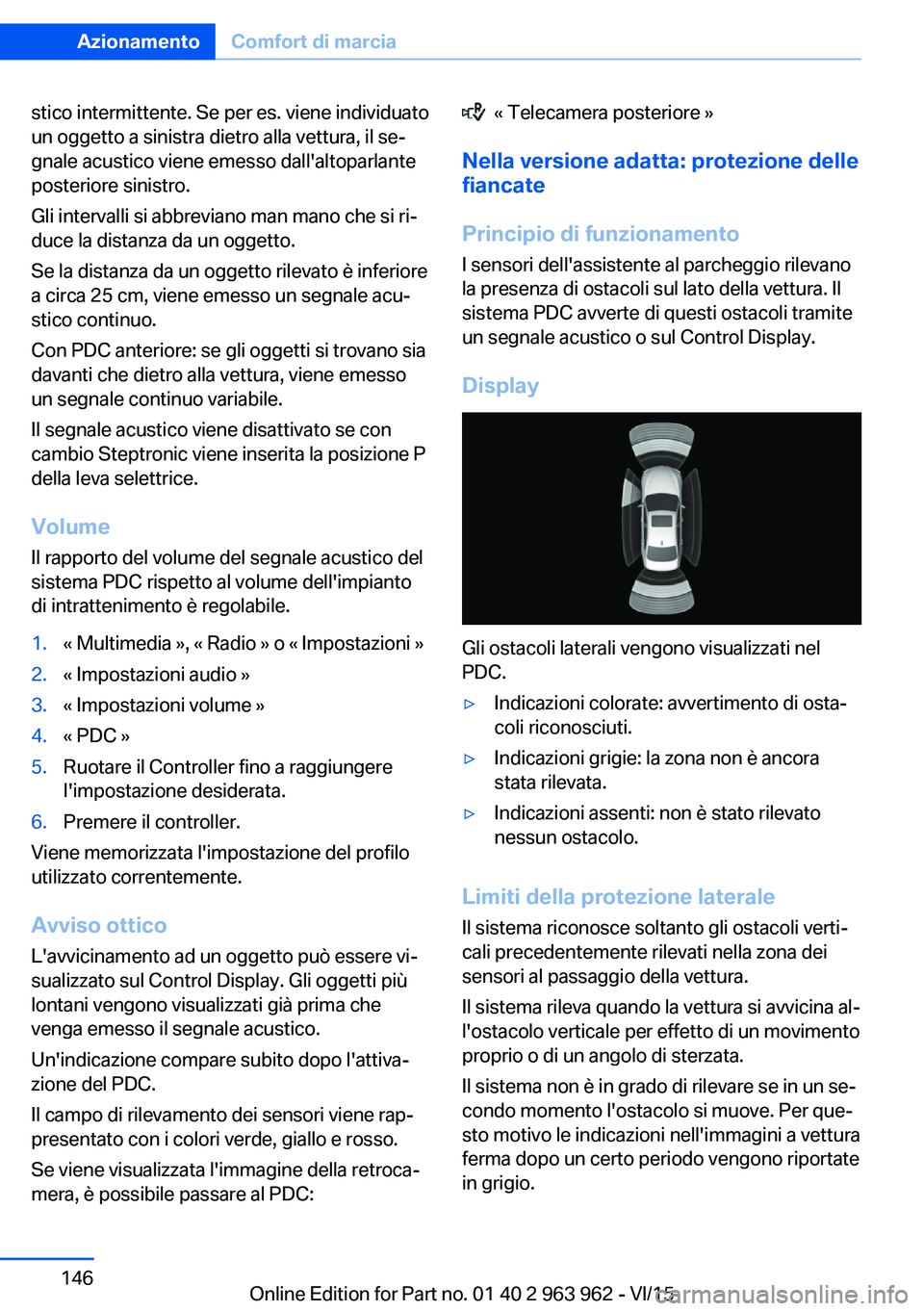

stico intermittente. Se per es. viene individuato
un oggetto a sinistra dietro alla vettura, il se‐
gnale acustico viene emesso dall'altoparlante
posteriore sinistro.
Gli intervalli si abbreviano man mano che si ri‐
duce la distanza da un oggetto.
Se la distanza da un oggetto rilevato è inferiore
a circa 25 cm, viene emesso un segnale acu‐
stico continuo.
Con PDC anteriore: se gli oggetti si trovano sia
davanti che dietro alla vettura, viene emesso
un segnale continuo variabile.
Il segnale acustico viene disattivato se con
cambio Steptronic viene inserita la posizione P
della leva selettrice.
Volume Il rapporto del volume del segnale acustico del
sistema PDC rispetto al volume dell'impianto
di intrattenimento è regolabile.1.« Multimedia », « Radio » o « Impostazioni »2.« Impostazioni audio »3.« Impostazioni volume »4.« PDC »5.Ruotare il Controller fino a raggiungere
l'impostazione desiderata.6.Premere il controller.
Viene memorizzata l'impostazione del profilo
utilizzato correntemente.
Avviso otticoL'avvicinamento ad un oggetto può essere vi‐
sualizzato sul Control Display. Gli oggetti più
lontani vengono visualizzati già prima che
venga emesso il segnale acustico.
Un'indicazione compare subito dopo l'attiva‐
zione del PDC.
Il campo di rilevamento dei sensori viene rap‐
presentato con i colori verde, giallo e rosso.
Se viene visualizzata l'immagine della retroca‐
mera, è possibile passare al PDC:
« Telecamera posteriore »
Nella versione adatta: protezione delle fiancate
Principio di funzionamento
I sensori dell'assistente al parcheggio rilevano
la presenza di ostacoli sul lato della vettura. Il
sistema PDC avverte di questi ostacoli tramite
un segnale acustico o sul Control Display.
Display
Gli ostacoli laterali vengono visualizzati nel
PDC.
▷Indicazioni colorate: avvertimento di osta‐
coli riconosciuti.▷Indicazioni grigie: la zona non è ancora
stata rilevata.▷Indicazioni assenti: non è stato rilevato
nessun ostacolo.
Limiti della protezione laterale
Il sistema riconosce soltanto gli ostacoli verti‐
cali precedentemente rilevati nella zona dei sensori al passaggio della vettura.
Il sistema rileva quando la vettura si avvicina al‐
l'ostacolo verticale per effetto di un movimento
proprio o di un angolo di sterzata.
Il sistema non è in grado di rilevare se in un se‐
condo momento l'ostacolo si muove. Per que‐
sto motivo le indicazioni nell'immagini a vettura
ferma dopo un certo periodo vengono riportate
in grigio.
Seite 146AzionamentoComfort di marcia146
Online Edition for Part no. 01 40 2 963 962 - VI/15

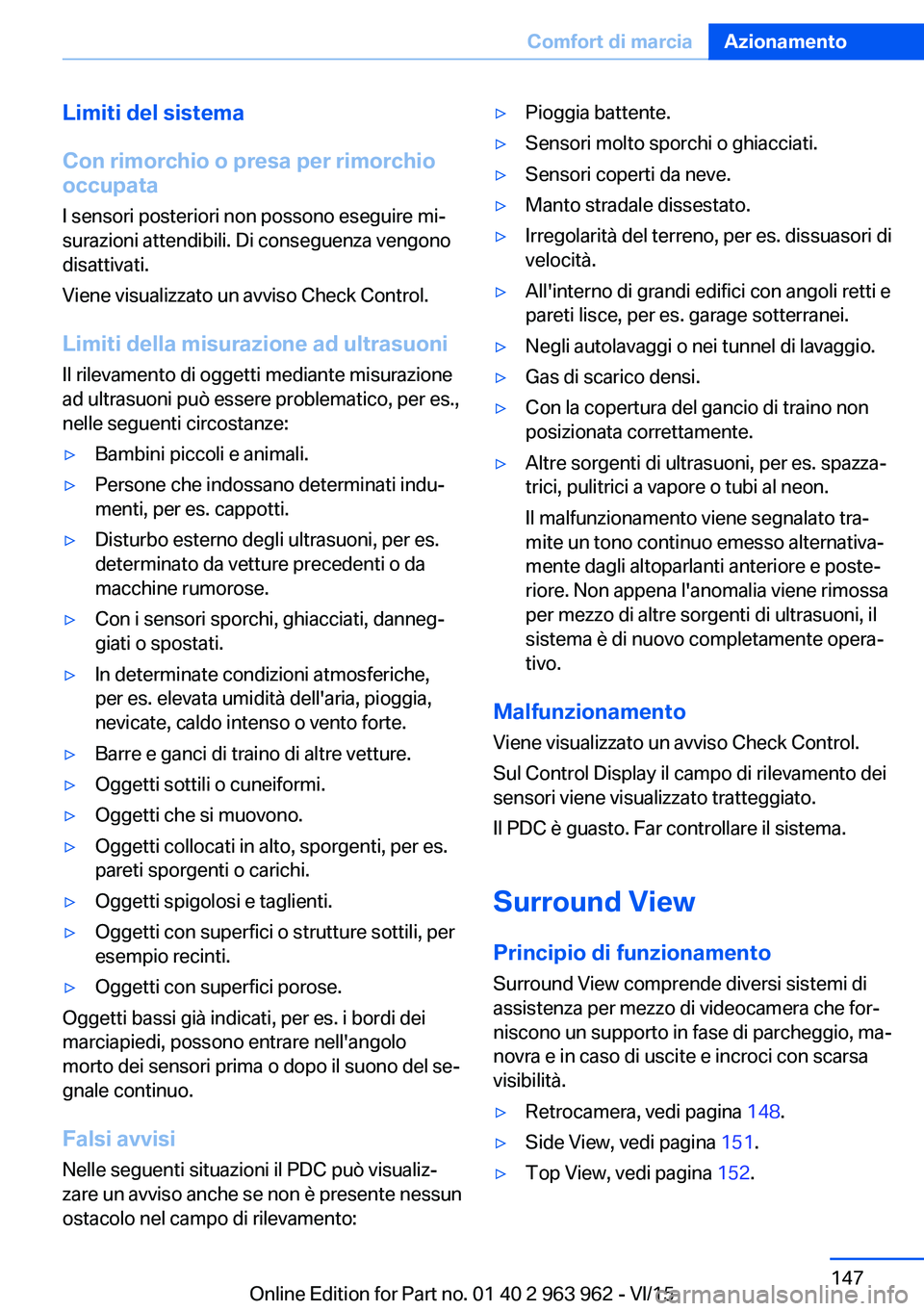

Limiti del sistema
Con rimorchio o presa per rimorchio
occupata
I sensori posteriori non possono eseguire mi‐
surazioni attendibili. Di conseguenza vengono
disattivati.
Viene visualizzato un avviso Check Control.
Limiti della misurazione ad ultrasuoni
Il rilevamento di oggetti mediante misurazione
ad ultrasuoni può essere problematico, per es.,
nelle seguenti circostanze:▷Bambini piccoli e animali.▷Persone che indossano determinati indu‐
menti, per es. cappotti.▷Disturbo esterno degli ultrasuoni, per es.
determinato da vetture precedenti o da
macchine rumorose.▷Con i sensori sporchi, ghiacciati, danneg‐
giati o spostati.▷In determinate condizioni atmosferiche,
per es. elevata umidità dell'aria, pioggia,
nevicate, caldo intenso o vento forte.▷Barre e ganci di traino di altre vetture.▷Oggetti sottili o cuneiformi.▷Oggetti che si muovono.▷Oggetti collocati in alto, sporgenti, per es.
pareti sporgenti o carichi.▷Oggetti spigolosi e taglienti.▷Oggetti con superfici o strutture sottili, per
esempio recinti.▷Oggetti con superfici porose.
Oggetti bassi già indicati, per es. i bordi dei
marciapiedi, possono entrare nell'angolo
morto dei sensori prima o dopo il suono del se‐
gnale continuo.
Falsi avvisi Nelle seguenti situazioni il PDC può visualiz‐
zare un avviso anche se non è presente nessun
ostacolo nel campo di rilevamento:
▷Pioggia battente.▷Sensori molto sporchi o ghiacciati.▷Sensori coperti da neve.▷Manto stradale dissestato.▷Irregolarità del terreno, per es. dissuasori di
velocità.▷All'interno di grandi edifici con angoli retti e
pareti lisce, per es. garage sotterranei.▷Negli autolavaggi o nei tunnel di lavaggio.▷Gas di scarico densi.▷Con la copertura del gancio di traino non
posizionata correttamente.▷Altre sorgenti di ultrasuoni, per es. spazza‐
trici, pulitrici a vapore o tubi al neon.
Il malfunzionamento viene segnalato tra‐
mite un tono continuo emesso alternativa‐
mente dagli altoparlanti anteriore e poste‐
riore. Non appena l'anomalia viene rimossa
per mezzo di altre sorgenti di ultrasuoni, il
sistema è di nuovo completamente opera‐
tivo.
Malfunzionamento
Viene visualizzato un avviso Check Control.
Sul Control Display il campo di rilevamento dei
sensori viene visualizzato tratteggiato.
Il PDC è guasto. Far controllare il sistema.
Surround View Principio di funzionamento
Surround View comprende diversi sistemi di
assistenza per mezzo di videocamera che for‐
niscono un supporto in fase di parcheggio, ma‐ novra e in caso di uscite e incroci con scarsa
visibilità.
▷Retrocamera, vedi pagina 148.▷Side View, vedi pagina 151.▷Top View, vedi pagina 152.Seite 147Comfort di marciaAzionamento147
Online Edition for Part no. 01 40 2 963 962 - VI/15

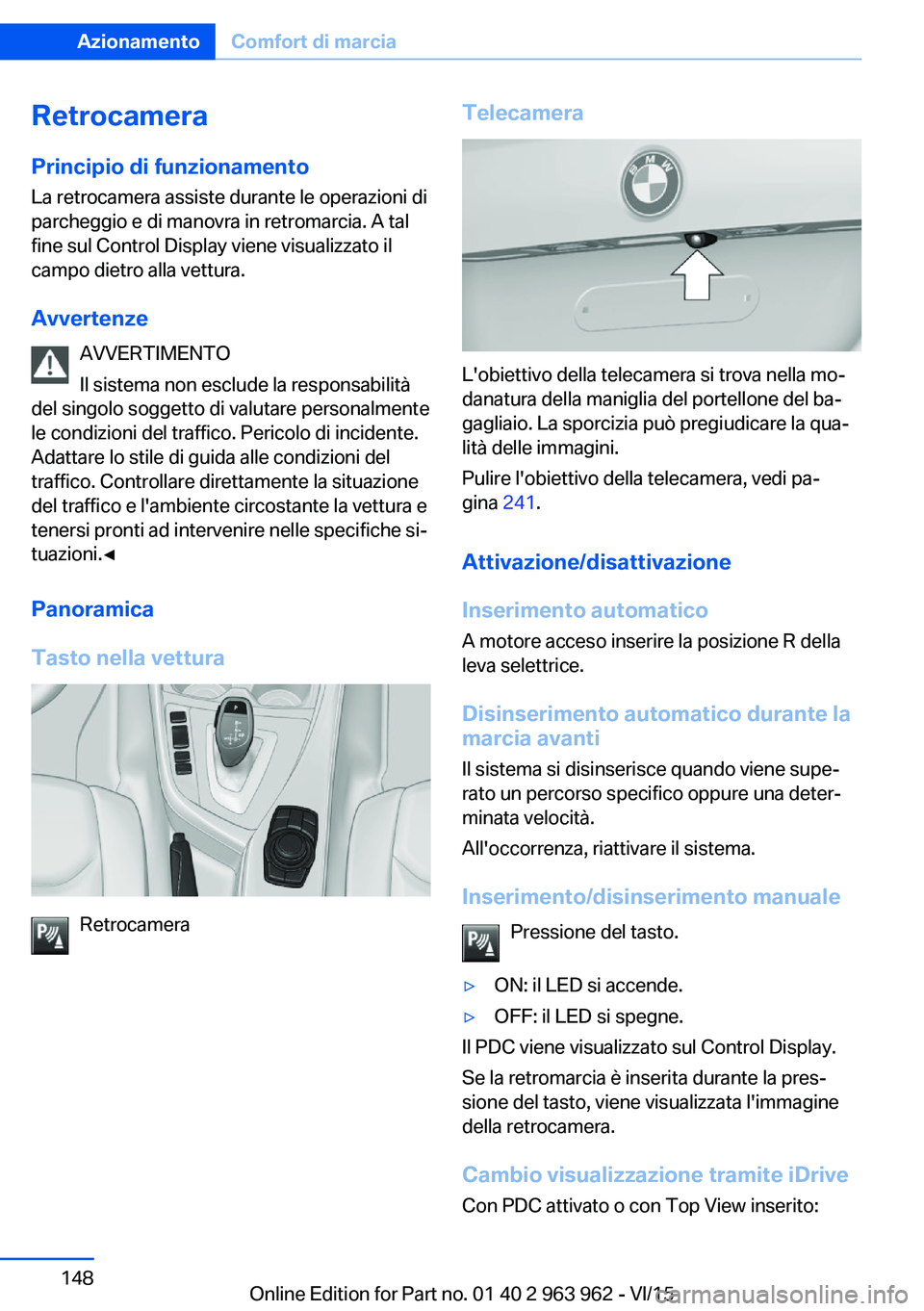

Retrocamera
Principio di funzionamento La retrocamera assiste durante le operazioni di
parcheggio e di manovra in retromarcia. A tal
fine sul Control Display viene visualizzato il
campo dietro alla vettura.
Avvertenze AVVERTIMENTO
Il sistema non esclude la responsabilità
del singolo soggetto di valutare personalmente
le condizioni del traffico. Pericolo di incidente.
Adattare lo stile di guida alle condizioni del
traffico. Controllare direttamente la situazione
del traffico e l'ambiente circostante la vettura e
tenersi pronti ad intervenire nelle specifiche si‐
tuazioni.◀
Panoramica
Tasto nella vettura
Retrocamera
Telecamera
L'obiettivo della telecamera si trova nella mo‐
danatura della maniglia del portellone del ba‐
gagliaio. La sporcizia può pregiudicare la qua‐
lità delle immagini.
Pulire l'obiettivo della telecamera, vedi pa‐
gina 241.
Attivazione/disattivazione Inserimento automatico
A motore acceso inserire la posizione R della
leva selettrice.
Disinserimento automatico durante lamarcia avanti
Il sistema si disinserisce quando viene supe‐
rato un percorso specifico oppure una deter‐
minata velocità.
All'occorrenza, riattivare il sistema.
Inserimento/disinserimento manuale Pressione del tasto.
▷ON: il LED si accende.▷OFF: il LED si spegne.
Il PDC viene visualizzato sul Control Display.
Se la retromarcia è inserita durante la pres‐
sione del tasto, viene visualizzata l'immagine
della retrocamera.
Cambio visualizzazione tramite iDrive
Con PDC attivato o con Top View inserito:
Seite 148AzionamentoComfort di marcia148
Online Edition for Part no. 01 40 2 963 962 - VI/15

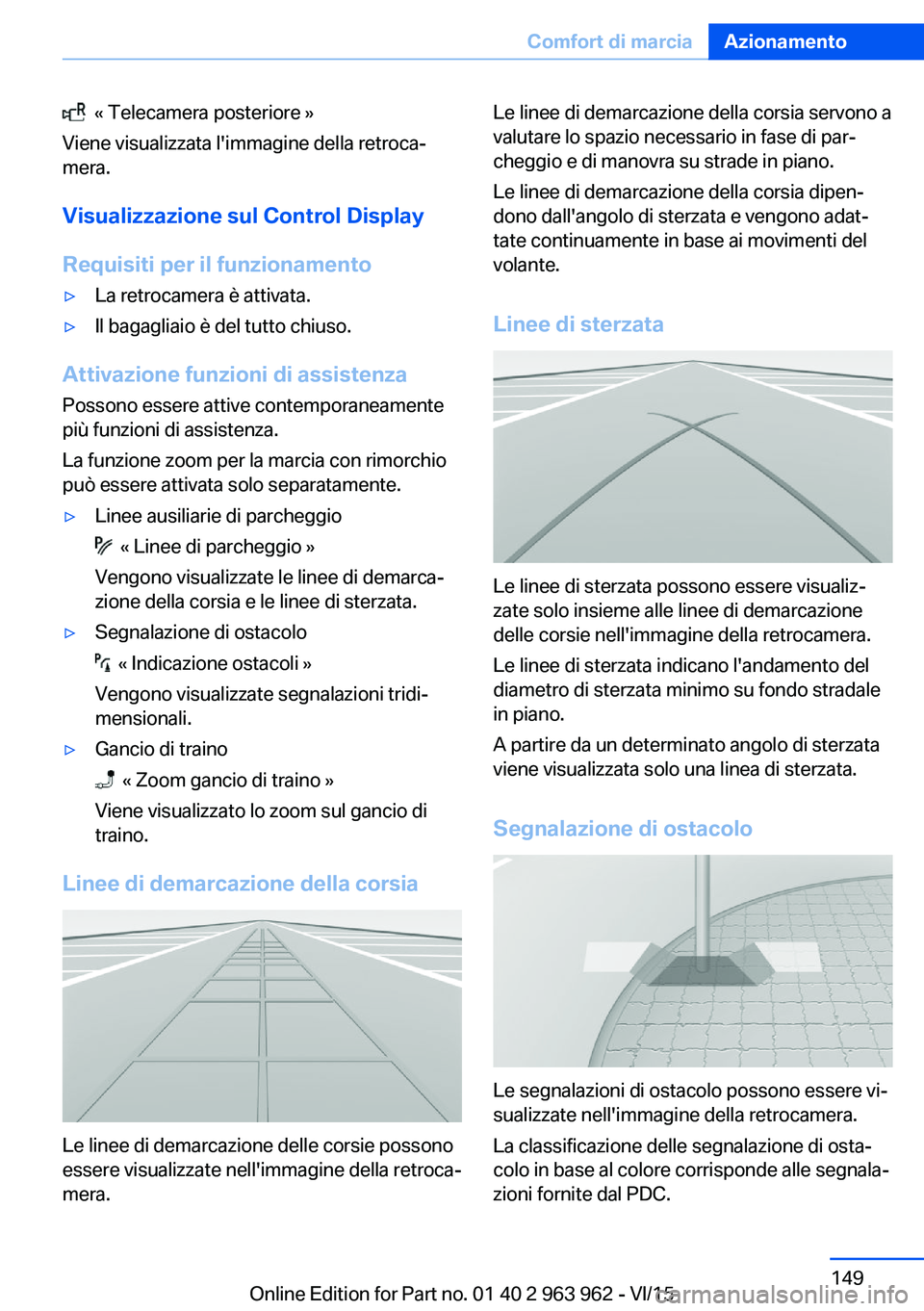

« Telecamera posteriore »
Viene visualizzata l'immagine della retroca‐
mera.
Visualizzazione sul Control Display
Requisiti per il funzionamento▷La retrocamera è attivata.▷Il bagagliaio è del tutto chiuso.
Attivazione funzioni di assistenza Possono essere attive contemporaneamente
più funzioni di assistenza.
La funzione zoom per la marcia con rimorchio
può essere attivata solo separatamente.
▷Linee ausiliarie di parcheggio
« Linee di parcheggio »
Vengono visualizzate le linee di demarca‐
zione della corsia e le linee di sterzata.
▷Segnalazione di ostacolo
« Indicazione ostacoli »
Vengono visualizzate segnalazioni tridi‐
mensionali.
▷Gancio di traino
« Zoom gancio di traino »
Viene visualizzato lo zoom sul gancio di
traino.
Linee di demarcazione della corsia
Le linee di demarcazione delle corsie possono
essere visualizzate nell'immagine della retroca‐
mera.
Le linee di demarcazione della corsia servono a
valutare lo spazio necessario in fase di par‐
cheggio e di manovra su strade in piano.
Le linee di demarcazione della corsia dipen‐
dono dall'angolo di sterzata e vengono adat‐
tate continuamente in base ai movimenti del
volante.
Linee di sterzata
Le linee di sterzata possono essere visualiz‐
zate solo insieme alle linee di demarcazione
delle corsie nell'immagine della retrocamera.
Le linee di sterzata indicano l'andamento del
diametro di sterzata minimo su fondo stradale
in piano.
A partire da un determinato angolo di sterzata
viene visualizzata solo una linea di sterzata.
Segnalazione di ostacolo
Le segnalazioni di ostacolo possono essere vi‐
sualizzate nell'immagine della retrocamera.
La classificazione delle segnalazione di osta‐
colo in base al colore corrisponde alle segnala‐
zioni fornite dal PDC.
Seite 149Comfort di marciaAzionamento149
Online Edition for Part no. 01 40 2 963 962 - VI/15

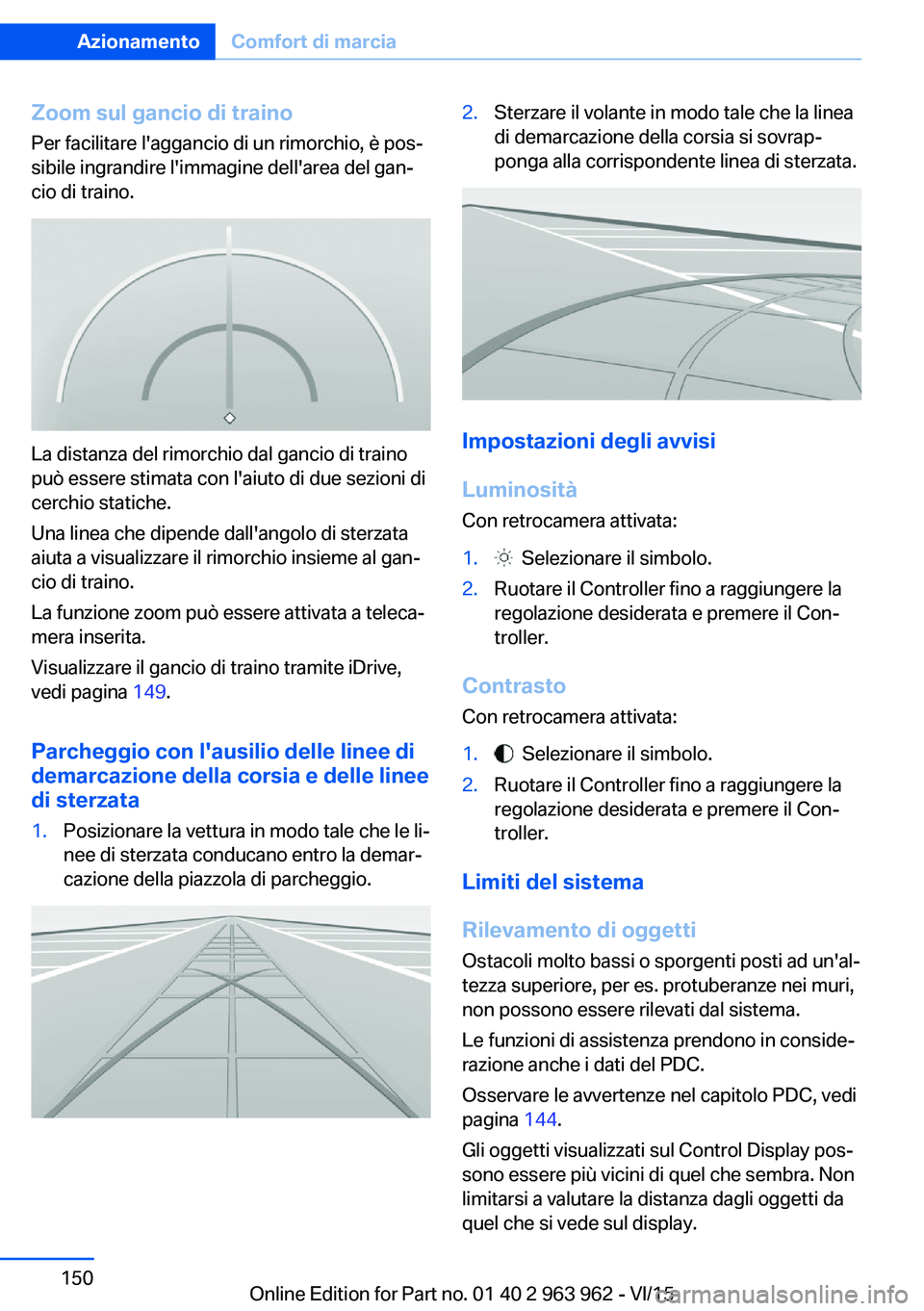

Zoom sul gancio di traino
Per facilitare l'aggancio di un rimorchio, è pos‐
sibile ingrandire l'immagine dell'area del gan‐
cio di traino.
La distanza del rimorchio dal gancio di traino
può essere stimata con l'aiuto di due sezioni di
cerchio statiche.
Una linea che dipende dall'angolo di sterzata
aiuta a visualizzare il rimorchio insieme al gan‐
cio di traino.
La funzione zoom può essere attivata a teleca‐
mera inserita.
Visualizzare il gancio di traino tramite iDrive,
vedi pagina 149.
Parcheggio con l'ausilio delle linee di demarcazione della corsia e delle lineedi sterzata
1.Posizionare la vettura in modo tale che le li‐
nee di sterzata conducano entro la demar‐
cazione della piazzola di parcheggio.2.Sterzare il volante in modo tale che la linea
di demarcazione della corsia si sovrap‐
ponga alla corrispondente linea di sterzata.
Impostazioni degli avvisi
Luminosità Con retrocamera attivata:
1. Selezionare il simbolo.2.Ruotare il Controller fino a raggiungere la
regolazione desiderata e premere il Con‐
troller.
Contrasto
Con retrocamera attivata:
1. Selezionare il simbolo.2.Ruotare il Controller fino a raggiungere la
regolazione desiderata e premere il Con‐
troller.
Limiti del sistema
Rilevamento di oggetti Ostacoli molto bassi o sporgenti posti ad un'al‐
tezza superiore, per es. protuberanze nei muri,
non possono essere rilevati dal sistema.
Le funzioni di assistenza prendono in conside‐
razione anche i dati del PDC.
Osservare le avvertenze nel capitolo PDC, vedi
pagina 144.
Gli oggetti visualizzati sul Control Display pos‐
sono essere più vicini di quel che sembra. Non limitarsi a valutare la distanza dagli oggetti da
quel che si vede sul display.
Seite 150AzionamentoComfort di marcia150
Online Edition for Part no. 01 40 2 963 962 - VI/15
