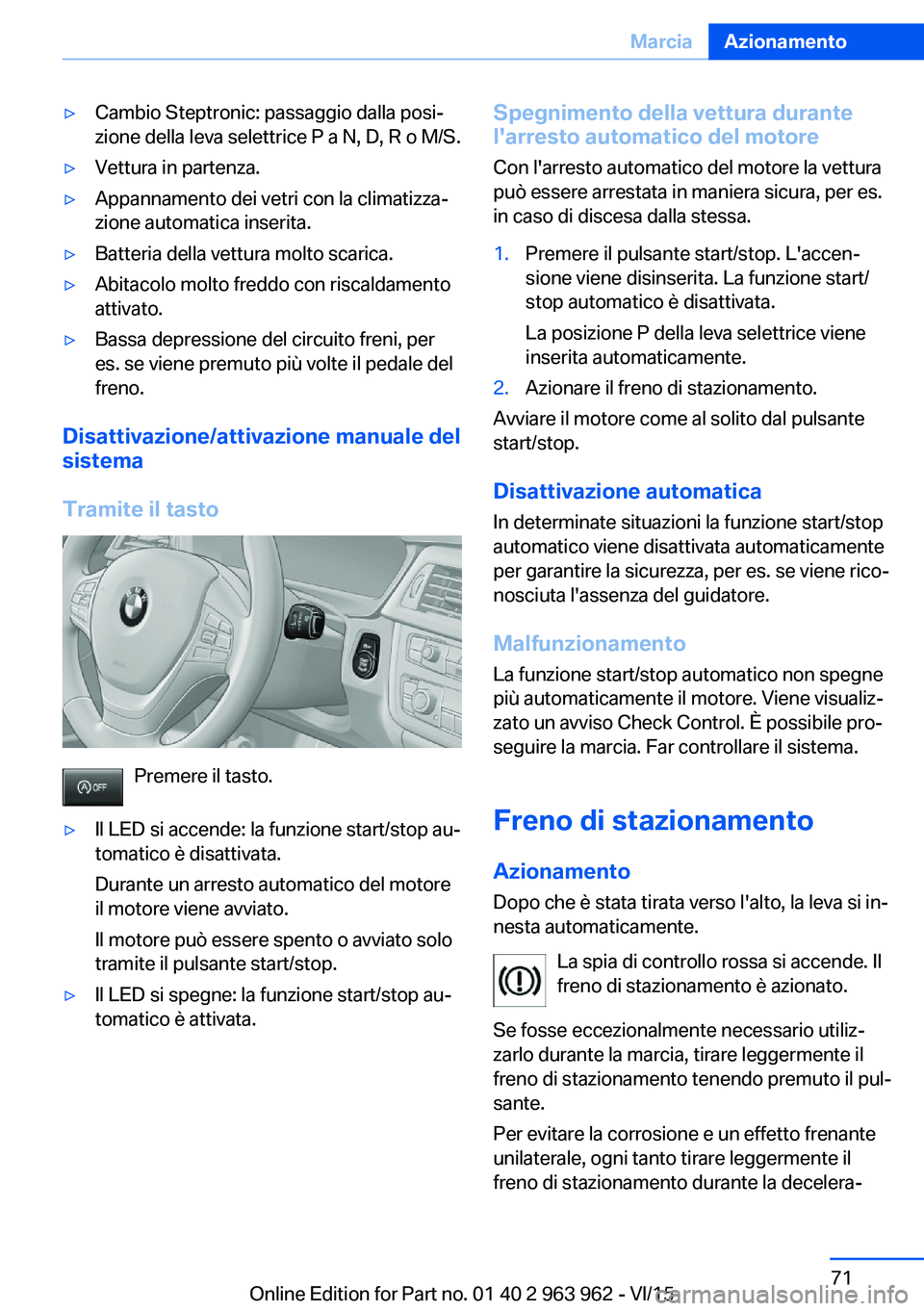

▷Cambio Steptronic: passaggio dalla posi‐
zione della leva selettrice P a N, D, R o M/S.▷Vettura in partenza.▷Appannamento dei vetri con la climatizza‐
zione automatica inserita.▷Batteria della vettura molto scarica.▷Abitacolo molto freddo con riscaldamento
attivato.▷Bassa depressione del circuito freni, per
es. se viene premuto più volte il pedale del
freno.
Disattivazione/attivazione manuale del sistema
Tramite il tasto
Premere il tasto.
▷Il LED si accende: la funzione start/stop au‐
tomatico è disattivata.
Durante un arresto automatico del motore
il motore viene avviato.
Il motore può essere spento o avviato solo
tramite il pulsante start/stop.▷Il LED si spegne: la funzione start/stop au‐
tomatico è attivata.Spegnimento della vettura durante
l'arresto automatico del motore
Con l'arresto automatico del motore la vettura
può essere arrestata in maniera sicura, per es.
in caso di discesa dalla stessa.1.Premere il pulsante start/stop. L'accen‐
sione viene disinserita. La funzione start/
stop automatico è disattivata.
La posizione P della leva selettrice viene
inserita automaticamente.2.Azionare il freno di stazionamento.
Avviare il motore come al solito dal pulsante
start/stop.
Disattivazione automatica
In determinate situazioni la funzione start/stop
automatico viene disattivata automaticamente
per garantire la sicurezza, per es. se viene rico‐
nosciuta l'assenza del guidatore.
MalfunzionamentoLa funzione start/stop automatico non spegne
più automaticamente il motore. Viene visualiz‐
zato un avviso Check Control. È possibile pro‐
seguire la marcia. Far controllare il sistema.
Freno di stazionamento
Azionamento
Dopo che è stata tirata verso l'alto, la leva si in‐
nesta automaticamente.
La spia di controllo rossa si accende. Il
freno di stazionamento è azionato.
Se fosse eccezionalmente necessario utiliz‐
zarlo durante la marcia, tirare leggermente il
freno di stazionamento tenendo premuto il pul‐
sante.
Per evitare la corrosione e un effetto frenante
unilaterale, ogni tanto tirare leggermente il
freno di stazionamento durante la decelera‐
Seite 71MarciaAzionamento71
Online Edition for Part no. 01 40 2 963 962 - VI/15

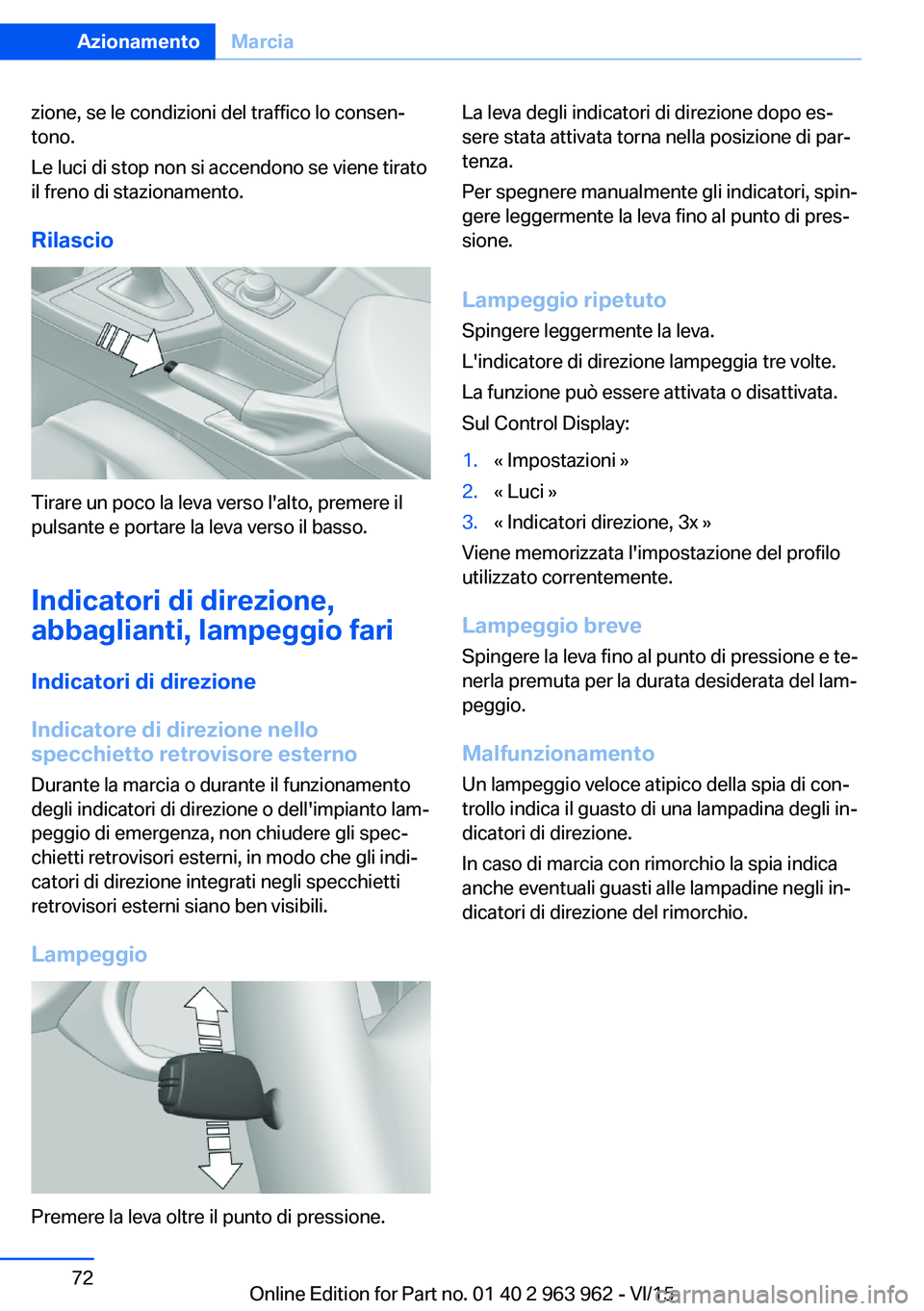

zione, se le condizioni del traffico lo consen‐
tono.
Le luci di stop non si accendono se viene tirato
il freno di stazionamento.
Rilascio
Tirare un poco la leva verso l'alto, premere il
pulsante e portare la leva verso il basso.
Indicatori di direzione,
abbaglianti, lampeggio fari
Indicatori di direzione
Indicatore di direzione nello
specchietto retrovisore esterno
Durante la marcia o durante il funzionamento
degli indicatori di direzione o dell'impianto lam‐
peggio di emergenza, non chiudere gli spec‐
chietti retrovisori esterni, in modo che gli indi‐
catori di direzione integrati negli specchietti
retrovisori esterni siano ben visibili.
Lampeggio
Premere la leva oltre il punto di pressione.
La leva degli indicatori di direzione dopo es‐
sere stata attivata torna nella posizione di par‐
tenza.
Per spegnere manualmente gli indicatori, spin‐
gere leggermente la leva fino al punto di pres‐
sione.
Lampeggio ripetuto
Spingere leggermente la leva.
L'indicatore di direzione lampeggia tre volte.
La funzione può essere attivata o disattivata.
Sul Control Display:1.« Impostazioni »2.« Luci »3.« Indicatori direzione, 3x »
Viene memorizzata l'impostazione del profilo
utilizzato correntemente.
Lampeggio breve
Spingere la leva fino al punto di pressione e te‐
nerla premuta per la durata desiderata del lam‐
peggio.
Malfunzionamento
Un lampeggio veloce atipico della spia di con‐
trollo indica il guasto di una lampadina degli in‐
dicatori di direzione.
In caso di marcia con rimorchio la spia indica
anche eventuali guasti alle lampadine negli in‐
dicatori di direzione del rimorchio.
Seite 72AzionamentoMarcia72
Online Edition for Part no. 01 40 2 963 962 - VI/15

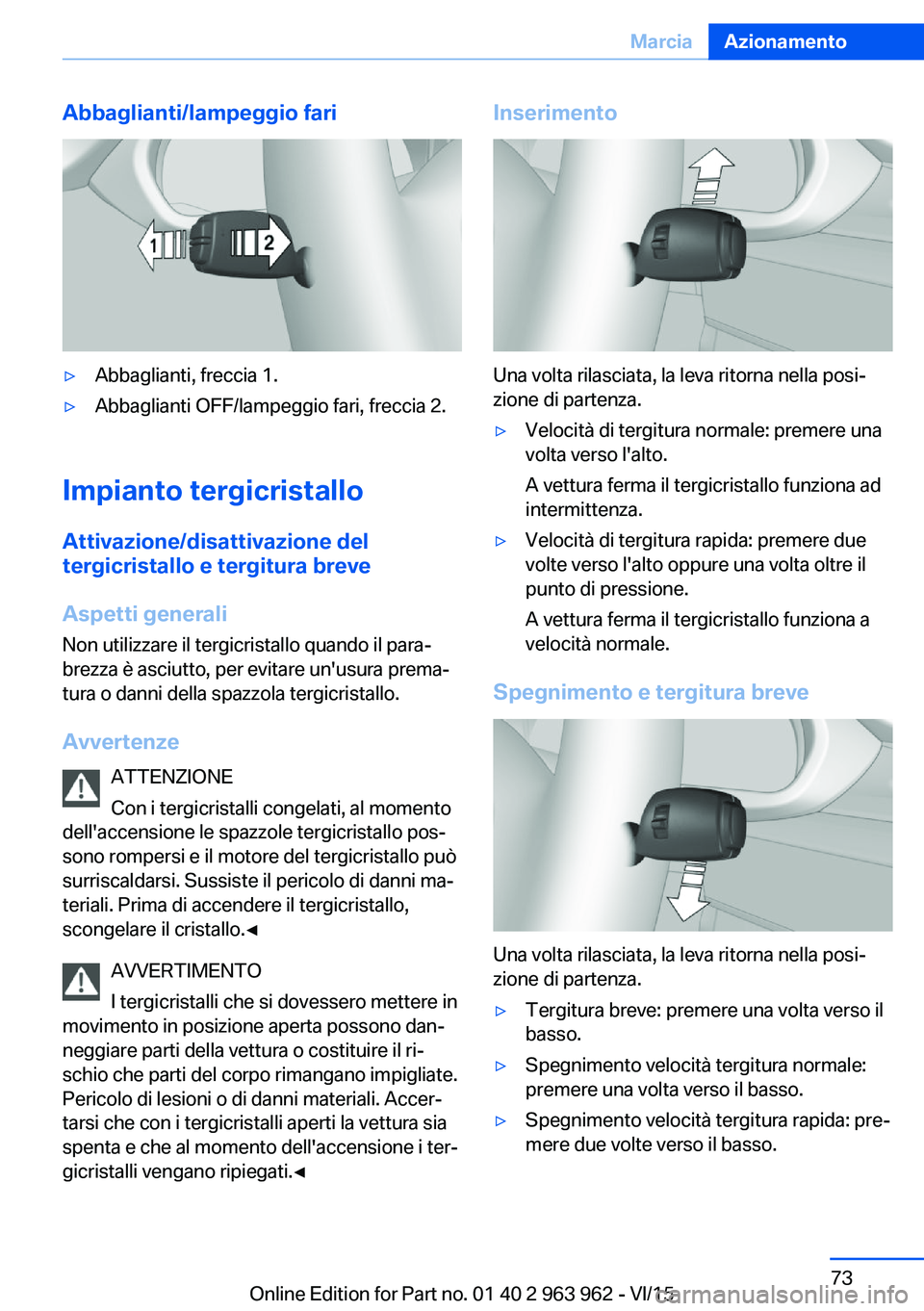

Abbaglianti/lampeggio fari▷Abbaglianti, freccia 1.▷Abbaglianti OFF/lampeggio fari, freccia 2.
Impianto tergicristalloAttivazione/disattivazione del
tergicristallo e tergitura breve
Aspetti generali Non utilizzare il tergicristallo quando il para‐
brezza è asciutto, per evitare un'usura prema‐
tura o danni della spazzola tergicristallo.
Avvertenze ATTENZIONE
Con i tergicristalli congelati, al momento
dell'accensione le spazzole tergicristallo pos‐
sono rompersi e il motore del tergicristallo può
surriscaldarsi. Sussiste il pericolo di danni ma‐ teriali. Prima di accendere il tergicristallo,
scongelare il cristallo.◀
AVVERTIMENTO
I tergicristalli che si dovessero mettere in
movimento in posizione aperta possono dan‐
neggiare parti della vettura o costituire il ri‐
schio che parti del corpo rimangano impigliate.
Pericolo di lesioni o di danni materiali. Accer‐
tarsi che con i tergicristalli aperti la vettura sia
spenta e che al momento dell'accensione i ter‐
gicristalli vengano ripiegati.◀
Inserimento
Una volta rilasciata, la leva ritorna nella posi‐
zione di partenza.
▷Velocità di tergitura normale: premere una
volta verso l'alto.
A vettura ferma il tergicristallo funziona ad
intermittenza.▷Velocità di tergitura rapida: premere due
volte verso l'alto oppure una volta oltre il
punto di pressione.
A vettura ferma il tergicristallo funziona a
velocità normale.
Spegnimento e tergitura breve
Una volta rilasciata, la leva ritorna nella posi‐
zione di partenza.
▷Tergitura breve: premere una volta verso il
basso.▷Spegnimento velocità tergitura normale:
premere una volta verso il basso.▷Spegnimento velocità tergitura rapida: pre‐
mere due volte verso il basso.Seite 73MarciaAzionamento73
Online Edition for Part no. 01 40 2 963 962 - VI/15

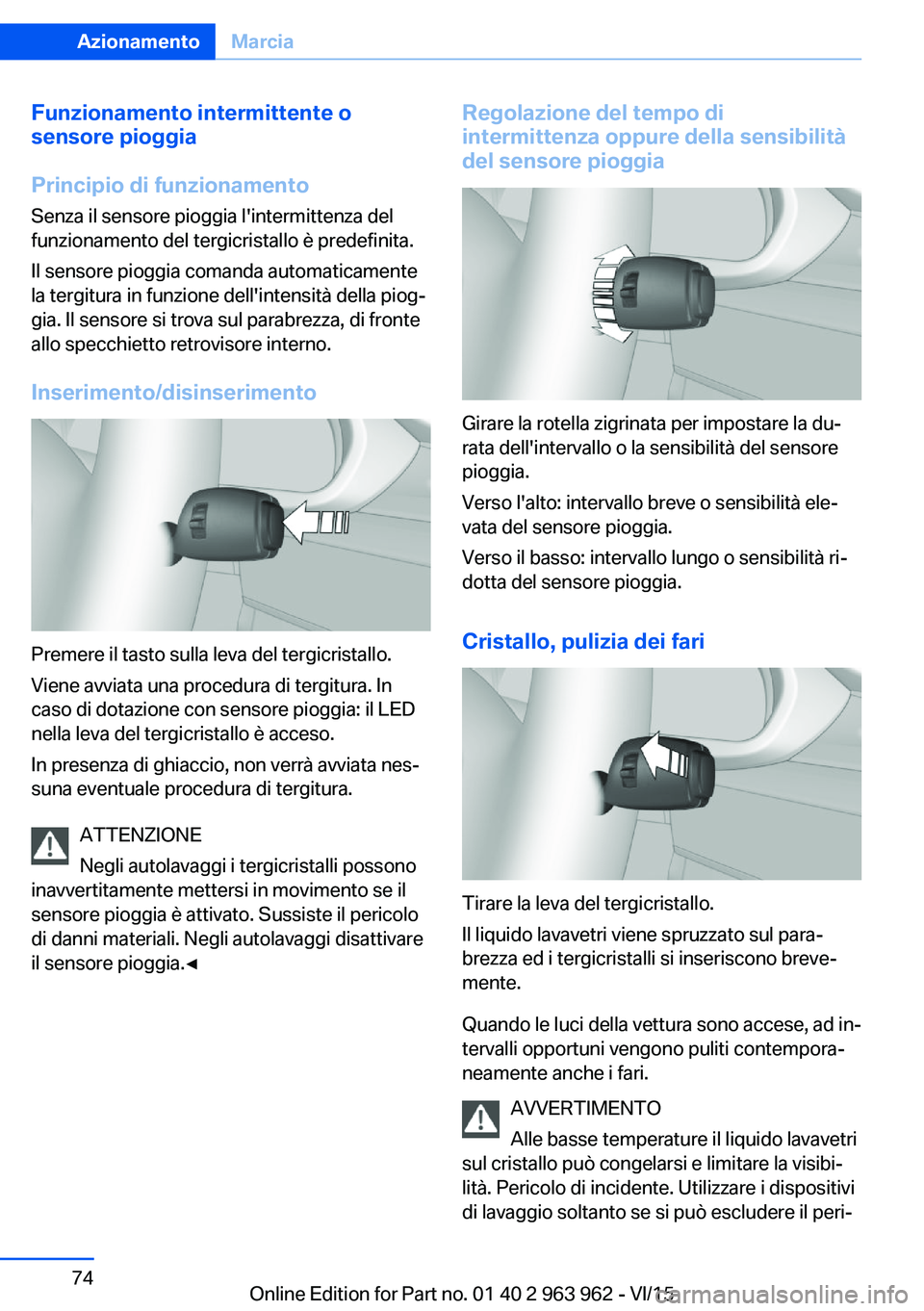

Funzionamento intermittente o
sensore pioggia
Principio di funzionamento
Senza il sensore pioggia l'intermittenza del
funzionamento del tergicristallo è predefinita.
Il sensore pioggia comanda automaticamente la tergitura in funzione dell'intensità della piog‐
gia. Il sensore si trova sul parabrezza, di fronte
allo specchietto retrovisore interno.
Inserimento/disinserimento
Premere il tasto sulla leva del tergicristallo.
Viene avviata una procedura di tergitura. In
caso di dotazione con sensore pioggia: il LED
nella leva del tergicristallo è acceso.
In presenza di ghiaccio, non verrà avviata nes‐
suna eventuale procedura di tergitura.
ATTENZIONE
Negli autolavaggi i tergicristalli possono
inavvertitamente mettersi in movimento se il
sensore pioggia è attivato. Sussiste il pericolo
di danni materiali. Negli autolavaggi disattivare
il sensore pioggia.◀
Regolazione del tempo di
intermittenza oppure della sensibilità
del sensore pioggia
Girare la rotella zigrinata per impostare la du‐
rata dell'intervallo o la sensibilità del sensore
pioggia.
Verso l'alto: intervallo breve o sensibilità ele‐
vata del sensore pioggia.
Verso il basso: intervallo lungo o sensibilità ri‐
dotta del sensore pioggia.
Cristallo, pulizia dei fari
Tirare la leva del tergicristallo.
Il liquido lavavetri viene spruzzato sul para‐
brezza ed i tergicristalli si inseriscono breve‐
mente.
Quando le luci della vettura sono accese, ad in‐
tervalli opportuni vengono puliti contempora‐
neamente anche i fari.
AVVERTIMENTO
Alle basse temperature il liquido lavavetri
sul cristallo può congelarsi e limitare la visibi‐
lità. Pericolo di incidente. Utilizzare i dispositivi
di lavaggio soltanto se si può escludere il peri‐
Seite 74AzionamentoMarcia74
Online Edition for Part no. 01 40 2 963 962 - VI/15

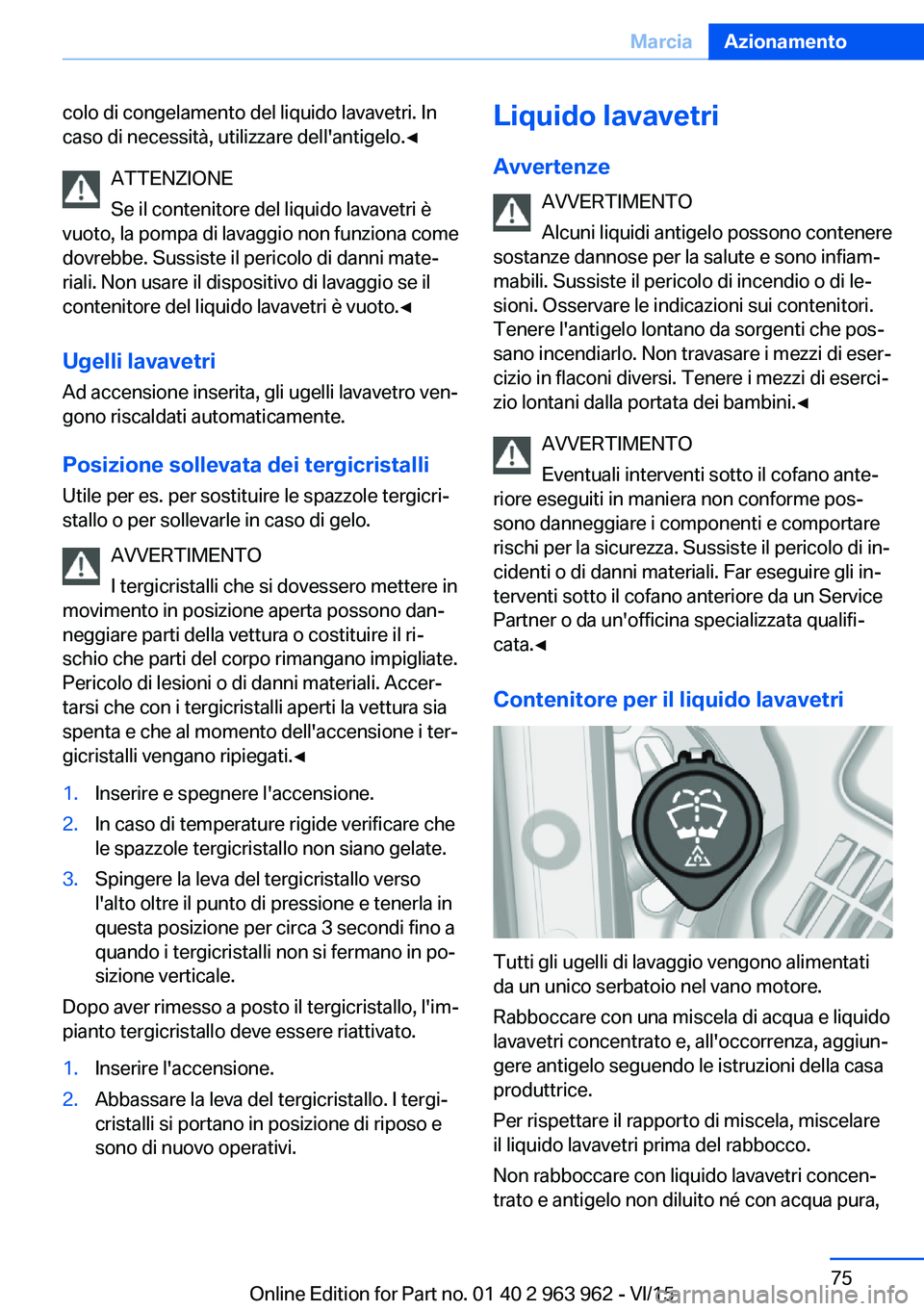

colo di congelamento del liquido lavavetri. In
caso di necessità, utilizzare dell'antigelo.◀
ATTENZIONE
Se il contenitore del liquido lavavetri è
vuoto, la pompa di lavaggio non funziona come
dovrebbe. Sussiste il pericolo di danni mate‐
riali. Non usare il dispositivo di lavaggio se il
contenitore del liquido lavavetri è vuoto.◀
Ugelli lavavetri Ad accensione inserita, gli ugelli lavavetro ven‐
gono riscaldati automaticamente.
Posizione sollevata dei tergicristalli
Utile per es. per sostituire le spazzole tergicri‐
stallo o per sollevarle in caso di gelo.
AVVERTIMENTO
I tergicristalli che si dovessero mettere in
movimento in posizione aperta possono dan‐
neggiare parti della vettura o costituire il ri‐
schio che parti del corpo rimangano impigliate.
Pericolo di lesioni o di danni materiali. Accer‐
tarsi che con i tergicristalli aperti la vettura sia
spenta e che al momento dell'accensione i ter‐
gicristalli vengano ripiegati.◀1.Inserire e spegnere l'accensione.2.In caso di temperature rigide verificare che
le spazzole tergicristallo non siano gelate.3.Spingere la leva del tergicristallo verso
l'alto oltre il punto di pressione e tenerla in
questa posizione per circa 3 secondi fino a
quando i tergicristalli non si fermano in po‐
sizione verticale.
Dopo aver rimesso a posto il tergicristallo, l'im‐
pianto tergicristallo deve essere riattivato.
1.Inserire l'accensione.2.Abbassare la leva del tergicristallo. I tergi‐
cristalli si portano in posizione di riposo e
sono di nuovo operativi.Liquido lavavetri
Avvertenze AVVERTIMENTO
Alcuni liquidi antigelo possono contenere
sostanze dannose per la salute e sono infiam‐
mabili. Sussiste il pericolo di incendio o di le‐
sioni. Osservare le indicazioni sui contenitori.
Tenere l'antigelo lontano da sorgenti che pos‐
sano incendiarlo. Non travasare i mezzi di eser‐
cizio in flaconi diversi. Tenere i mezzi di eserci‐
zio lontani dalla portata dei bambini.◀
AVVERTIMENTO
Eventuali interventi sotto il cofano ante‐
riore eseguiti in maniera non conforme pos‐
sono danneggiare i componenti e comportare
rischi per la sicurezza. Sussiste il pericolo di in‐
cidenti o di danni materiali. Far eseguire gli in‐
terventi sotto il cofano anteriore da un Service
Partner o da un'officina specializzata qualifi‐
cata.◀
Contenitore per il liquido lavavetri
Tutti gli ugelli di lavaggio vengono alimentati
da un unico serbatoio nel vano motore.
Rabboccare con una miscela di acqua e liquido
lavavetri concentrato e, all'occorrenza, aggiun‐
gere antigelo seguendo le istruzioni della casa
produttrice.
Per rispettare il rapporto di miscela, miscelare
il liquido lavavetri prima del rabbocco.
Non rabboccare con liquido lavavetri concen‐
trato e antigelo non diluito né con acqua pura,
Seite 75MarciaAzionamento75
Online Edition for Part no. 01 40 2 963 962 - VI/15

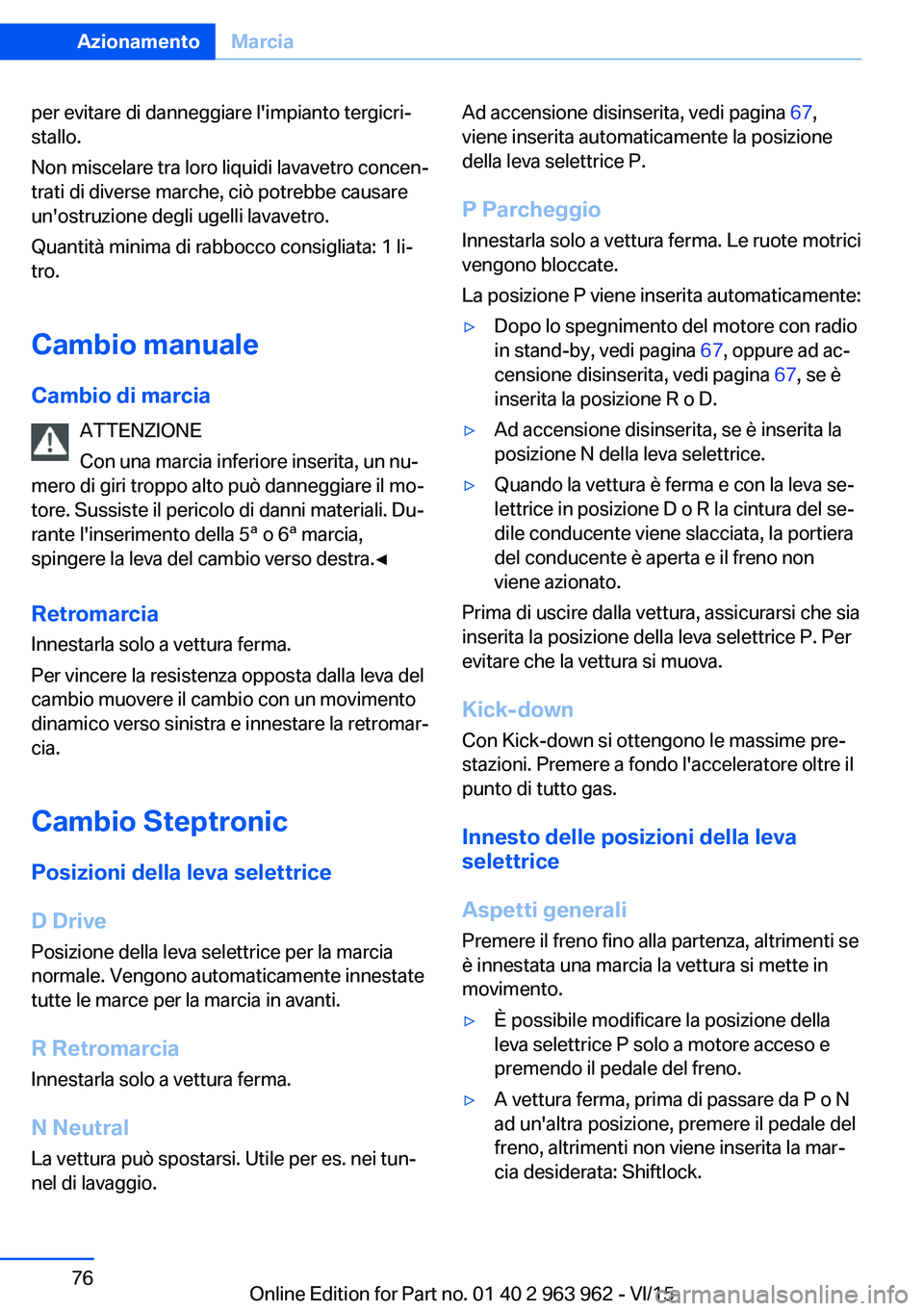

per evitare di danneggiare l'impianto tergicri‐
stallo.
Non miscelare tra loro liquidi lavavetro concen‐
trati di diverse marche, ciò potrebbe causare
un'ostruzione degli ugelli lavavetro.
Quantità minima di rabbocco consigliata: 1 li‐
tro.
Cambio manuale
Cambio di marcia ATTENZIONE
Con una marcia inferiore inserita, un nu‐
mero di giri troppo alto può danneggiare il mo‐
tore. Sussiste il pericolo di danni materiali. Du‐
rante l'inserimento della 5ª o 6ª marcia,
spingere la leva del cambio verso destra.◀
Retromarcia
Innestarla solo a vettura ferma.
Per vincere la resistenza opposta dalla leva del cambio muovere il cambio con un movimento
dinamico verso sinistra e innestare la retromar‐
cia.
Cambio Steptronic Posizioni della leva selettrice
D Drive
Posizione della leva selettrice per la marcia
normale. Vengono automaticamente innestate
tutte le marce per la marcia in avanti.
R Retromarcia
Innestarla solo a vettura ferma.
N Neutral La vettura può spostarsi. Utile per es. nei tun‐
nel di lavaggio.Ad accensione disinserita, vedi pagina 67,
viene inserita automaticamente la posizione
della leva selettrice P.
P Parcheggio Innestarla solo a vettura ferma. Le ruote motrici
vengono bloccate.
La posizione P viene inserita automaticamente:▷Dopo lo spegnimento del motore con radio
in stand-by, vedi pagina 67, oppure ad ac‐
censione disinserita, vedi pagina 67, se è
inserita la posizione R o D.▷Ad accensione disinserita, se è inserita la
posizione N della leva selettrice.▷Quando la vettura è ferma e con la leva se‐
lettrice in posizione D o R la cintura del se‐
dile conducente viene slacciata, la portiera
del conducente è aperta e il freno non
viene azionato.
Prima di uscire dalla vettura, assicurarsi che sia
inserita la posizione della leva selettrice P. Per
evitare che la vettura si muova.
Kick-down
Con Kick-down si ottengono le massime pre‐
stazioni. Premere a fondo l'acceleratore oltre il
punto di tutto gas.
Innesto delle posizioni della leva
selettrice
Aspetti generali Premere il freno fino alla partenza, altrimenti se
è innestata una marcia la vettura si mette in
movimento.
▷È possibile modificare la posizione della
leva selettrice P solo a motore acceso e
premendo il pedale del freno.▷A vettura ferma, prima di passare da P o N
ad un'altra posizione, premere il pedale del
freno, altrimenti non viene inserita la mar‐
cia desiderata: Shiftlock.Seite 76AzionamentoMarcia76
Online Edition for Part no. 01 40 2 963 962 - VI/15

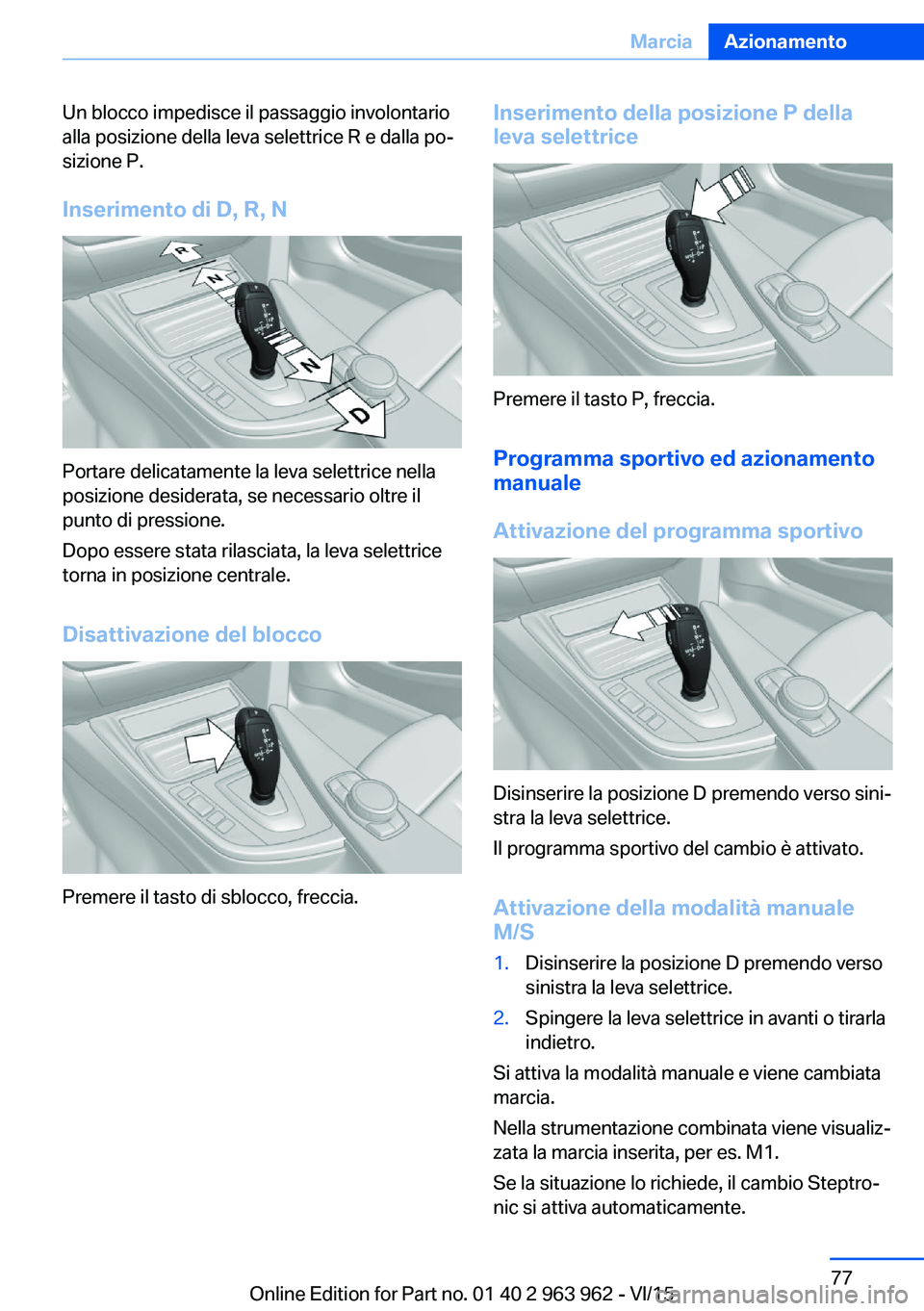

Un blocco impedisce il passaggio involontario
alla posizione della leva selettrice R e dalla po‐
sizione P.
Inserimento di D, R, N
Portare delicatamente la leva selettrice nella
posizione desiderata, se necessario oltre il
punto di pressione.
Dopo essere stata rilasciata, la leva selettrice
torna in posizione centrale.
Disattivazione del blocco
Premere il tasto di sblocco, freccia.
Inserimento della posizione P della
leva selettrice
Premere il tasto P, freccia.
Programma sportivo ed azionamento
manuale
Attivazione del programma sportivo
Disinserire la posizione D premendo verso sini‐
stra la leva selettrice.
Il programma sportivo del cambio è attivato.
Attivazione della modalità manuale
M/S
1.Disinserire la posizione D premendo verso
sinistra la leva selettrice.2.Spingere la leva selettrice in avanti o tirarla
indietro.
Si attiva la modalità manuale e viene cambiata
marcia.
Nella strumentazione combinata viene visualiz‐
zata la marcia inserita, per es. M1.
Se la situazione lo richiede, il cambio Steptro‐
nic si attiva automaticamente.
Seite 77MarciaAzionamento77
Online Edition for Part no. 01 40 2 963 962 - VI/15

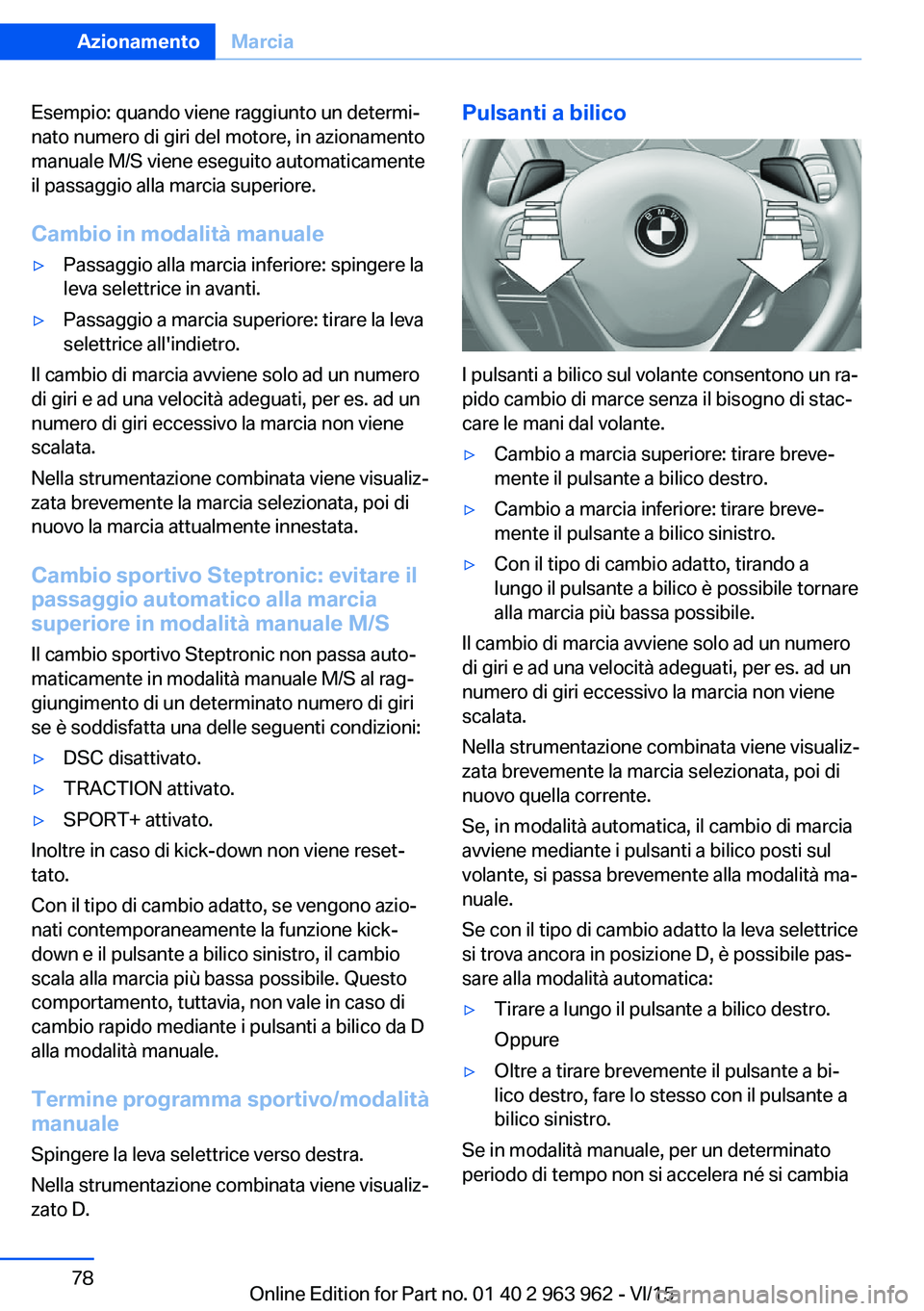

Esempio: quando viene raggiunto un determi‐
nato numero di giri del motore, in azionamento
manuale M/S viene eseguito automaticamente
il passaggio alla marcia superiore.
Cambio in modalità manuale▷Passaggio alla marcia inferiore: spingere la
leva selettrice in avanti.▷Passaggio a marcia superiore: tirare la leva
selettrice all'indietro.
Il cambio di marcia avviene solo ad un numero
di giri e ad una velocità adeguati, per es. ad un
numero di giri eccessivo la marcia non viene
scalata.
Nella strumentazione combinata viene visualiz‐
zata brevemente la marcia selezionata, poi di
nuovo la marcia attualmente innestata.
Cambio sportivo Steptronic: evitare il
passaggio automatico alla marcia
superiore in modalità manuale M/S
Il cambio sportivo Steptronic non passa auto‐
maticamente in modalità manuale M/S al rag‐
giungimento di un determinato numero di giri
se è soddisfatta una delle seguenti condizioni:
▷DSC disattivato.▷TRACTION attivato.▷SPORT+ attivato.
Inoltre in caso di kick-down non viene reset‐
tato.
Con il tipo di cambio adatto, se vengono azio‐
nati contemporaneamente la funzione kick-
down e il pulsante a bilico sinistro, il cambio
scala alla marcia più bassa possibile. Questo
comportamento, tuttavia, non vale in caso di
cambio rapido mediante i pulsanti a bilico da D
alla modalità manuale.
Termine programma sportivo/modalità
manuale
Spingere la leva selettrice verso destra.
Nella strumentazione combinata viene visualiz‐
zato D.
Pulsanti a bilico
I pulsanti a bilico sul volante consentono un ra‐
pido cambio di marce senza il bisogno di stac‐
care le mani dal volante.
▷Cambio a marcia superiore: tirare breve‐
mente il pulsante a bilico destro.▷Cambio a marcia inferiore: tirare breve‐
mente il pulsante a bilico sinistro.▷Con il tipo di cambio adatto, tirando a
lungo il pulsante a bilico è possibile tornare
alla marcia più bassa possibile.
Il cambio di marcia avviene solo ad un numero
di giri e ad una velocità adeguati, per es. ad un
numero di giri eccessivo la marcia non viene
scalata.
Nella strumentazione combinata viene visualiz‐
zata brevemente la marcia selezionata, poi di
nuovo quella corrente.
Se, in modalità automatica, il cambio di marcia
avviene mediante i pulsanti a bilico posti sul
volante, si passa brevemente alla modalità ma‐
nuale.
Se con il tipo di cambio adatto la leva selettrice
si trova ancora in posizione D, è possibile pas‐
sare alla modalità automatica:
▷Tirare a lungo il pulsante a bilico destro.
Oppure▷Oltre a tirare brevemente il pulsante a bi‐
lico destro, fare lo stesso con il pulsante a
bilico sinistro.
Se in modalità manuale, per un determinato
periodo di tempo non si accelera né si cambia
Seite 78AzionamentoMarcia78
Online Edition for Part no. 01 40 2 963 962 - VI/15

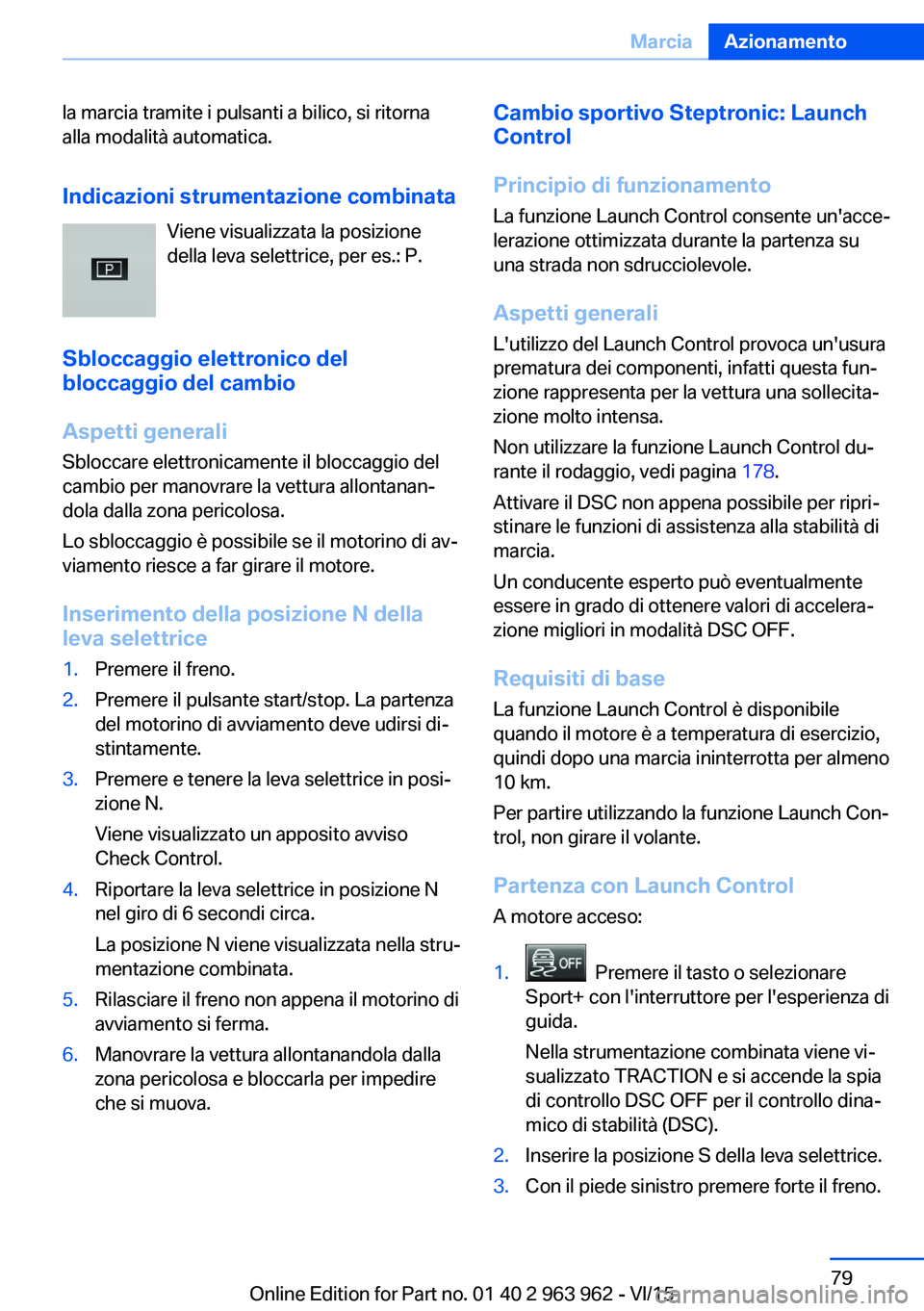

la marcia tramite i pulsanti a bilico, si ritorna
alla modalità automatica.
Indicazioni strumentazione combinata Viene visualizzata la posizione
della leva selettrice, per es.: P.
Sbloccaggio elettronico del
bloccaggio del cambio
Aspetti generali
Sbloccare elettronicamente il bloccaggio del
cambio per manovrare la vettura allontanan‐
dola dalla zona pericolosa.
Lo sbloccaggio è possibile se il motorino di av‐
viamento riesce a far girare il motore.
Inserimento della posizione N della
leva selettrice1.Premere il freno.2.Premere il pulsante start/stop. La partenza
del motorino di avviamento deve udirsi di‐
stintamente.3.Premere e tenere la leva selettrice in posi‐
zione N.
Viene visualizzato un apposito avviso
Check Control.4.Riportare la leva selettrice in posizione N
nel giro di 6 secondi circa.
La posizione N viene visualizzata nella stru‐
mentazione combinata.5.Rilasciare il freno non appena il motorino di
avviamento si ferma.6.Manovrare la vettura allontanandola dalla
zona pericolosa e bloccarla per impedire
che si muova.Cambio sportivo Steptronic: Launch
Control
Principio di funzionamento
La funzione Launch Control consente un'acce‐
lerazione ottimizzata durante la partenza su
una strada non sdrucciolevole.
Aspetti generali
L'utilizzo del Launch Control provoca un'usura
prematura dei componenti, infatti questa fun‐
zione rappresenta per la vettura una sollecita‐
zione molto intensa.
Non utilizzare la funzione Launch Control du‐
rante il rodaggio, vedi pagina 178.
Attivare il DSC non appena possibile per ripri‐
stinare le funzioni di assistenza alla stabilità di
marcia.
Un conducente esperto può eventualmente
essere in grado di ottenere valori di accelera‐
zione migliori in modalità DSC OFF.
Requisiti di base La funzione Launch Control è disponibile
quando il motore è a temperatura di esercizio,
quindi dopo una marcia ininterrotta per almeno
10 km.
Per partire utilizzando la funzione Launch Con‐
trol, non girare il volante.
Partenza con Launch Control A motore acceso:1. Premere il tasto o selezionare
Sport+ con l'interruttore per l'esperienza di
guida.
Nella strumentazione combinata viene vi‐
sualizzato TRACTION e si accende la spia
di controllo DSC OFF per il controllo dina‐
mico di stabilità (DSC).2.Inserire la posizione S della leva selettrice.3.Con il piede sinistro premere forte il freno.Seite 79MarciaAzionamento79
Online Edition for Part no. 01 40 2 963 962 - VI/15

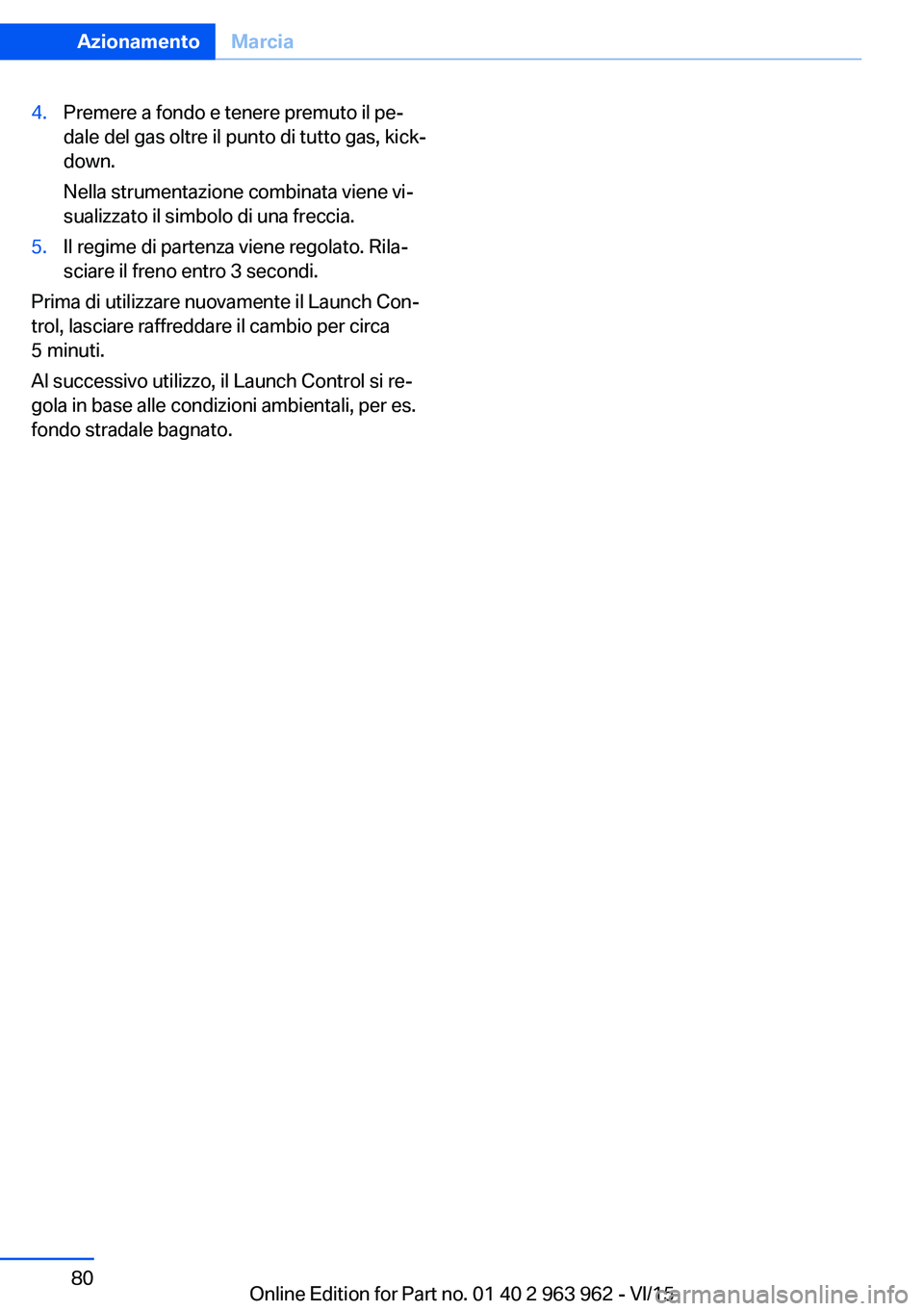

4.Premere a fondo e tenere premuto il pe‐
dale del gas oltre il punto di tutto gas, kick-
down.
Nella strumentazione combinata viene vi‐
sualizzato il simbolo di una freccia.5.Il regime di partenza viene regolato. Rila‐
sciare il freno entro 3 secondi.
Prima di utilizzare nuovamente il Launch Con‐
trol, lasciare raffreddare il cambio per circa
5 minuti.
Al successivo utilizzo, il Launch Control si re‐
gola in base alle condizioni ambientali, per es.
fondo stradale bagnato.
Seite 80AzionamentoMarcia80
Online Edition for Part no. 01 40 2 963 962 - VI/15
