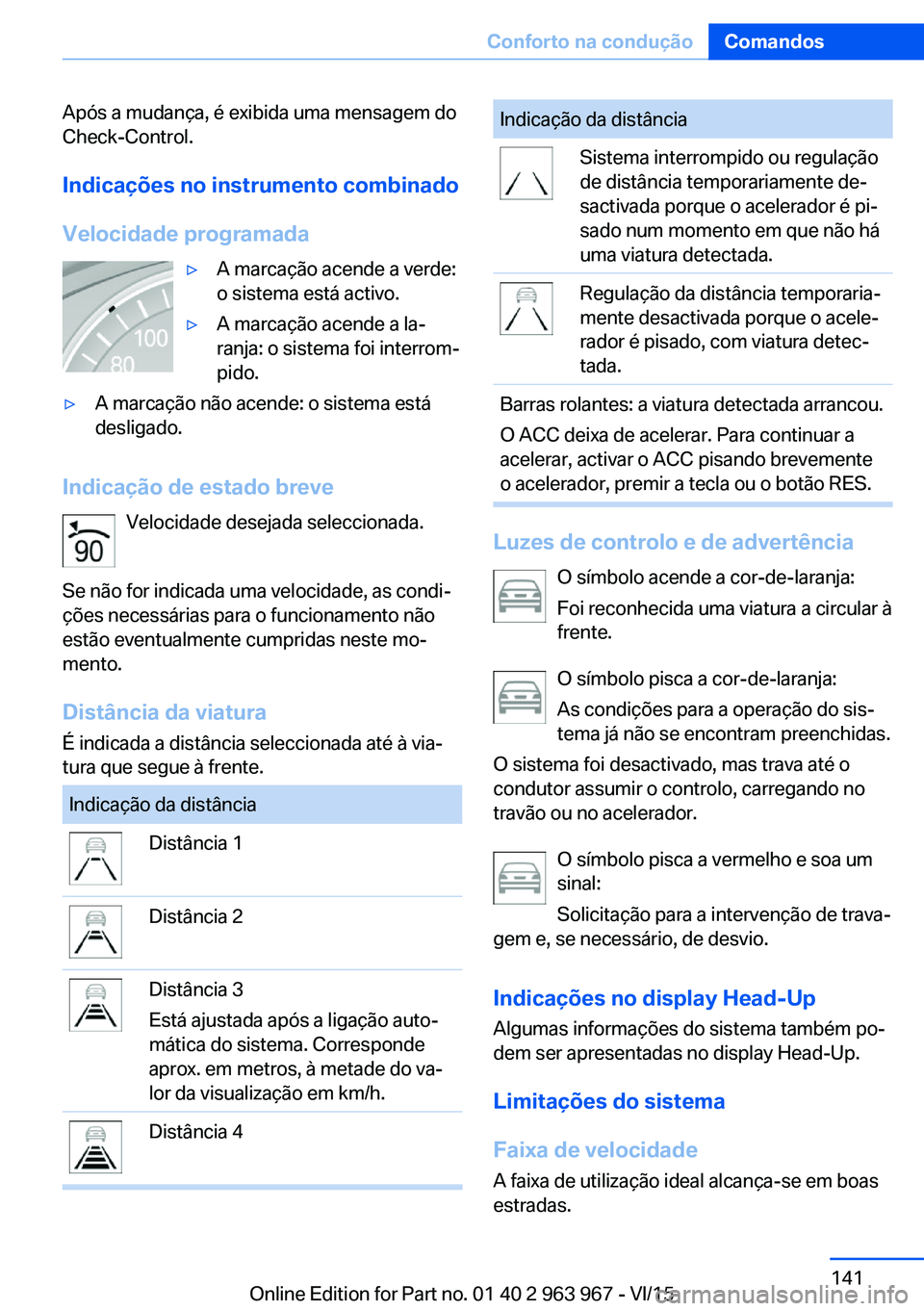

Após a mudança, é exibida uma mensagem do
Check-Control.
Indicações no instrumento combinado
Velocidade programada▷A marcação acende a verde:
o sistema está activo.▷A marcação acende a la‐
ranja: o sistema foi interrom‐
pido.▷A marcação não acende: o sistema está
desligado.
Indicação de estado breve
Velocidade desejada seleccionada.
Se não for indicada uma velocidade, as condi‐
ções necessárias para o funcionamento não estão eventualmente cumpridas neste mo‐
mento.
Distância da viatura
É indicada a distância seleccionada até à via‐
tura que segue à frente.
Indicação da distânciaDistância 1Distância 2Distância 3
Está ajustada após a ligação auto‐
mática do sistema. Corresponde
aprox. em metros, à metade do va‐
lor da visualização em km/h.Distância 4Indicação da distânciaSistema interrompido ou regulação
de distância temporariamente de‐
sactivada porque o acelerador é pi‐
sado num momento em que não há
uma viatura detectada.Regulação da distância temporaria‐
mente desactivada porque o acele‐
rador é pisado, com viatura detec‐
tada.Barras rolantes: a viatura detectada arrancou.
O ACC deixa de acelerar. Para continuar a
acelerar, activar o ACC pisando brevemente
o acelerador, premir a tecla ou o botão RES.
Luzes de controlo e de advertência
O símbolo acende a cor-de-laranja:
Foi reconhecida uma viatura a circular à
frente.
O símbolo pisca a cor-de-laranja:
As condições para a operação do sis‐
tema já não se encontram preenchidas.
O sistema foi desactivado, mas trava até o
condutor assumir o controlo, carregando no
travão ou no acelerador.
O símbolo pisca a vermelho e soa umsinal:
Solicitação para a intervenção de trava‐
gem e, se necessário, de desvio.
Indicações no display Head-Up
Algumas informações do sistema também po‐
dem ser apresentadas no display Head-Up.
Limitações do sistema
Faixa de velocidade
A faixa de utilização ideal alcança-se em boas
estradas.
Seite 141Conforto na conduçãoComandos141
Online Edition for Part no. 01 40 2 963 967 - VI/15

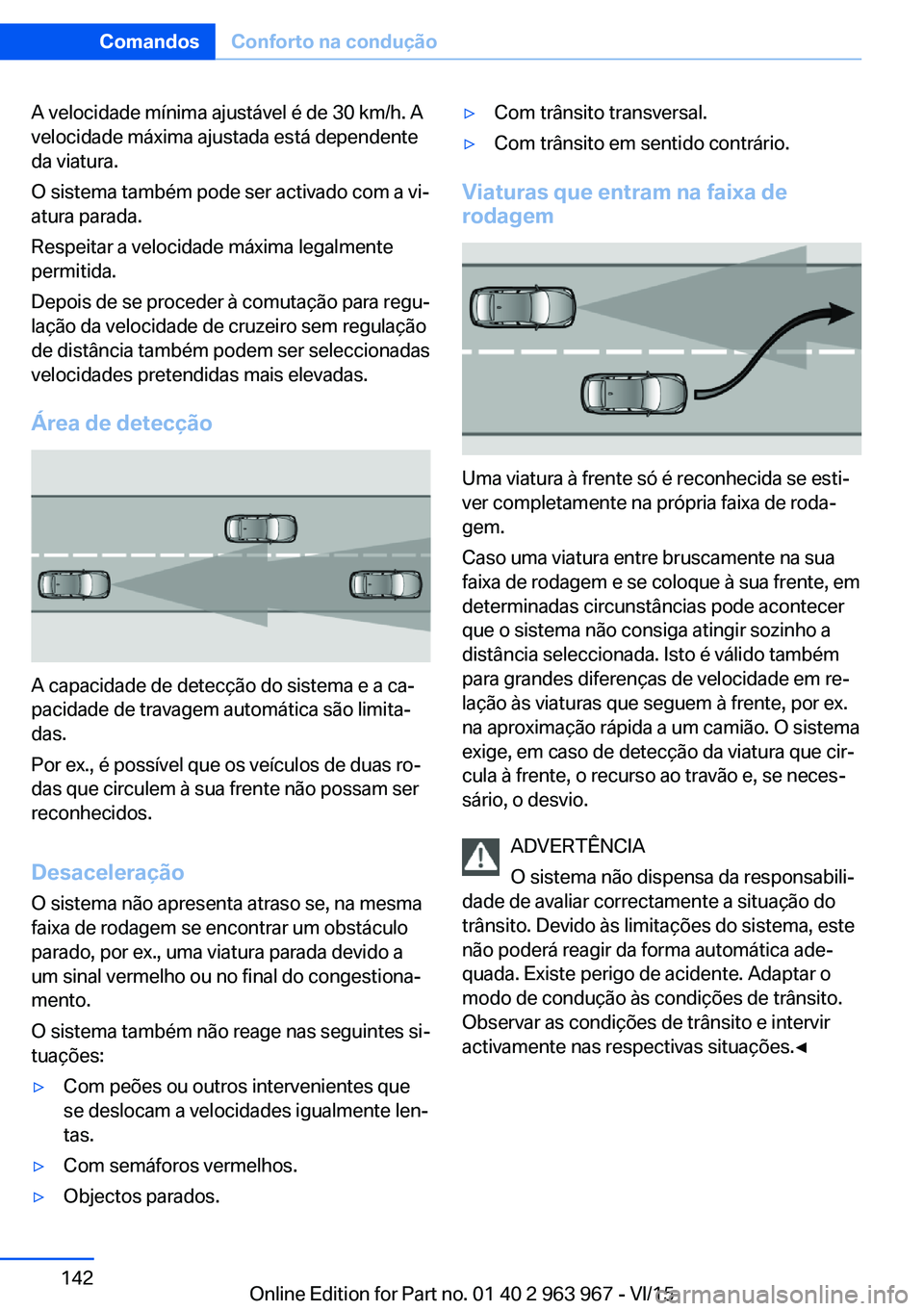

A velocidade mínima ajustável é de 30 km/h. A
velocidade máxima ajustada está dependente
da viatura.
O sistema também pode ser activado com a vi‐
atura parada.
Respeitar a velocidade máxima legalmente
permitida.
Depois de se proceder à comutação para regu‐
lação da velocidade de cruzeiro sem regulação
de distância também podem ser seleccionadas
velocidades pretendidas mais elevadas.
Área de detecção
A capacidade de detecção do sistema e a ca‐
pacidade de travagem automática são limita‐
das.
Por ex., é possível que os veículos de duas ro‐
das que circulem à sua frente não possam ser
reconhecidos.
Desaceleração O sistema não apresenta atraso se, na mesma
faixa de rodagem se encontrar um obstáculo
parado, por ex., uma viatura parada devido a
um sinal vermelho ou no final do congestiona‐
mento.
O sistema também não reage nas seguintes si‐
tuações:
▷Com peões ou outros intervenientes que
se deslocam a velocidades igualmente len‐
tas.▷Com semáforos vermelhos.▷Objectos parados.▷Com trânsito transversal.▷Com trânsito em sentido contrário.
Viaturas que entram na faixa de
rodagem
Uma viatura à frente só é reconhecida se esti‐
ver completamente na própria faixa de roda‐
gem.
Caso uma viatura entre bruscamente na sua
faixa de rodagem e se coloque à sua frente, em
determinadas circunstâncias pode acontecer
que o sistema não consiga atingir sozinho a
distância seleccionada. Isto é válido também
para grandes diferenças de velocidade em re‐
lação às viaturas que seguem à frente, por ex.
na aproximação rápida a um camião. O sistema
exige, em caso de detecção da viatura que cir‐
cula à frente, o recurso ao travão e, se neces‐
sário, o desvio.
ADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente a situação do
trânsito. Devido às limitações do sistema, este
não poderá reagir da forma automática ade‐
quada. Existe perigo de acidente. Adaptar o
modo de condução às condições de trânsito.
Observar as condições de trânsito e intervir
activamente nas respectivas situações.◀
Seite 142ComandosConforto na condução142
Online Edition for Part no. 01 40 2 963 967 - VI/15

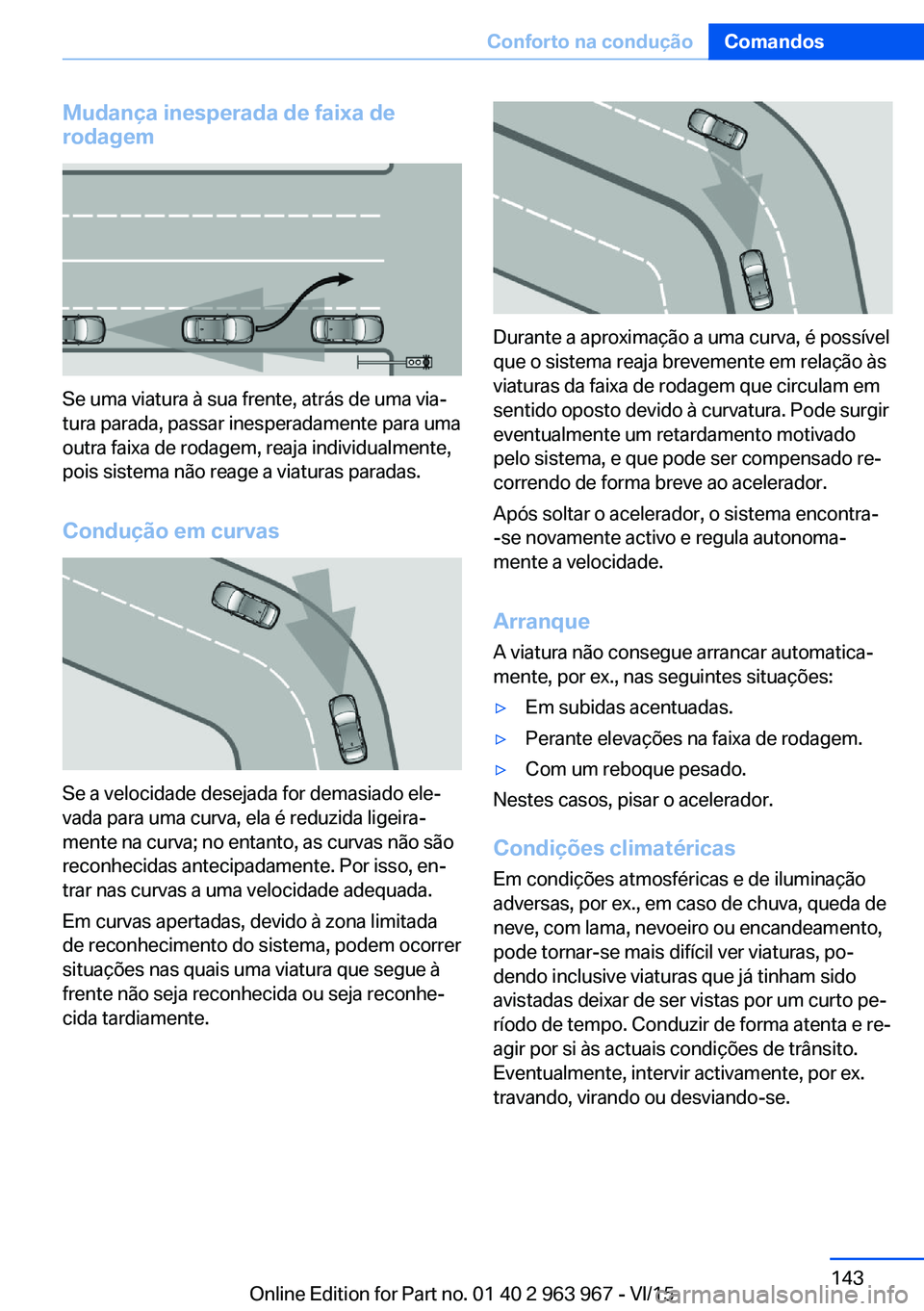

Mudança inesperada de faixa de
rodagem
Se uma viatura à sua frente, atrás de uma via‐
tura parada, passar inesperadamente para uma
outra faixa de rodagem, reaja individualmente,
pois sistema não reage a viaturas paradas.
Condução em curvas
Se a velocidade desejada for demasiado ele‐
vada para uma curva, ela é reduzida ligeira‐
mente na curva; no entanto, as curvas não são
reconhecidas antecipadamente. Por isso, en‐
trar nas curvas a uma velocidade adequada.
Em curvas apertadas, devido à zona limitada
de reconhecimento do sistema, podem ocorrer
situações nas quais uma viatura que segue à
frente não seja reconhecida ou seja reconhe‐
cida tardiamente.
Durante a aproximação a uma curva, é possível
que o sistema reaja brevemente em relação às
viaturas da faixa de rodagem que circulam em
sentido oposto devido à curvatura. Pode surgir
eventualmente um retardamento motivado
pelo sistema, e que pode ser compensado re‐
correndo de forma breve ao acelerador.
Após soltar o acelerador, o sistema encontra-
-se novamente activo e regula autonoma‐
mente a velocidade.
Arranque A viatura não consegue arrancar automatica‐
mente, por ex., nas seguintes situações:
▷Em subidas acentuadas.▷Perante elevações na faixa de rodagem.▷Com um reboque pesado.
Nestes casos, pisar o acelerador.
Condições climatéricas Em condições atmosféricas e de iluminação
adversas, por ex., em caso de chuva, queda de
neve, com lama, nevoeiro ou encandeamento,
pode tornar-se mais difícil ver viaturas, po‐
dendo inclusive viaturas que já tinham sido
avistadas deixar de ser vistas por um curto pe‐
ríodo de tempo. Conduzir de forma atenta e re‐
agir por si às actuais condições de trânsito.
Eventualmente, intervir activamente, por ex.
travando, virando ou desviando-se.
Seite 143Conforto na conduçãoComandos143
Online Edition for Part no. 01 40 2 963 967 - VI/15

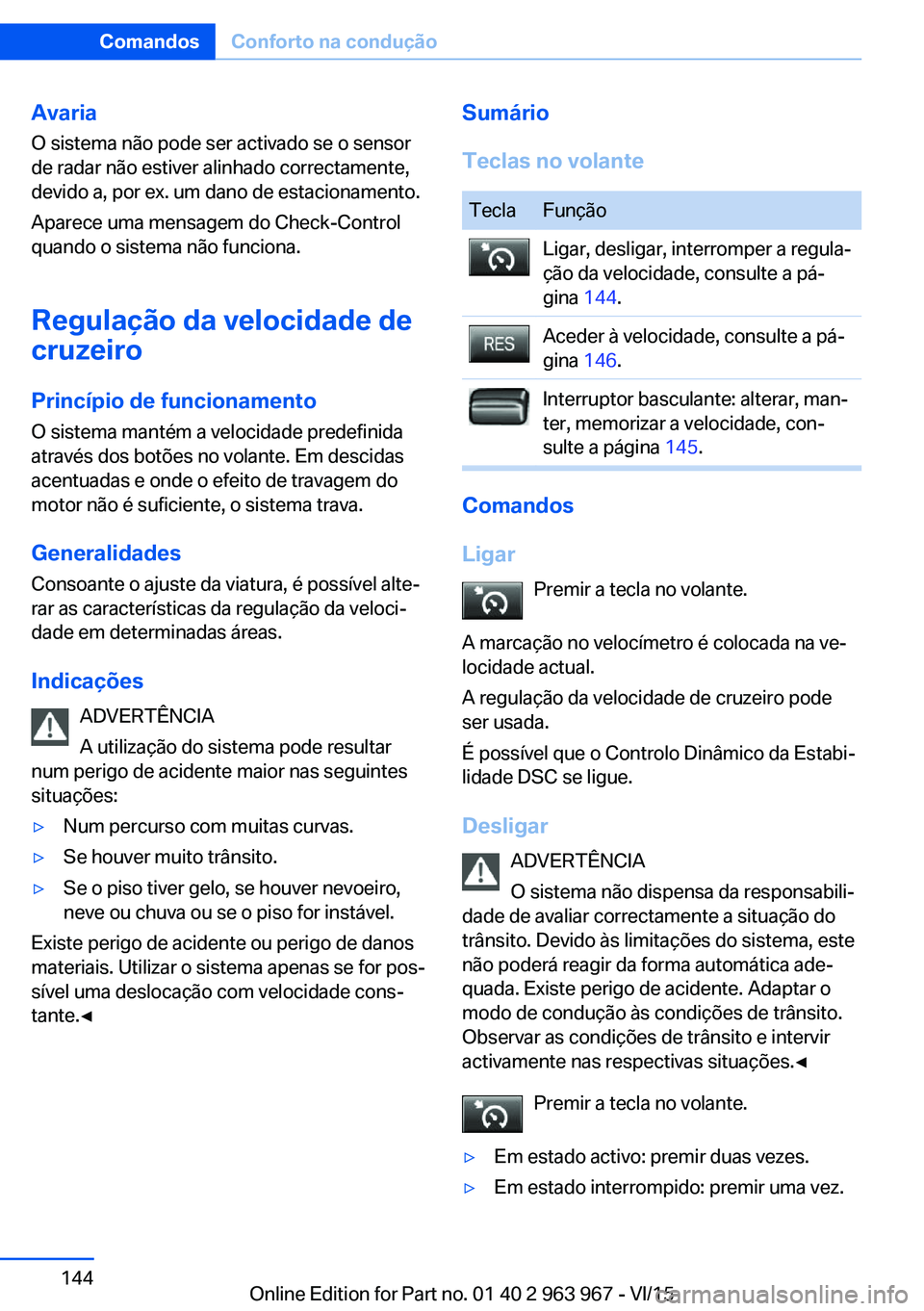

AvariaO sistema não pode ser activado se o sensor
de radar não estiver alinhado correctamente,
devido a, por ex. um dano de estacionamento.
Aparece uma mensagem do Check-Control
quando o sistema não funciona.
Regulação da velocidade de
cruzeiro
Princípio de funcionamento O sistema mantém a velocidade predefinida
através dos botões no volante. Em descidas
acentuadas e onde o efeito de travagem do
motor não é suficiente, o sistema trava.
Generalidades
Consoante o ajuste da viatura, é possível alte‐
rar as características da regulação da veloci‐
dade em determinadas áreas.
Indicações ADVERTÊNCIA
A utilização do sistema pode resultar
num perigo de acidente maior nas seguintes situações:▷Num percurso com muitas curvas.▷Se houver muito trânsito.▷Se o piso tiver gelo, se houver nevoeiro,
neve ou chuva ou se o piso for instável.
Existe perigo de acidente ou perigo de danos
materiais. Utilizar o sistema apenas se for pos‐
sível uma deslocação com velocidade cons‐
tante.◀
Sumário
Teclas no volanteTeclaFunçãoLigar, desligar, interromper a regula‐
ção da velocidade, consulte a pá‐
gina 144.Aceder à velocidade, consulte a pá‐
gina 146.Interruptor basculante: alterar, man‐
ter, memorizar a velocidade, con‐
sulte a página 145.
Comandos
Ligar Premir a tecla no volante.
A marcação no velocímetro é colocada na ve‐
locidade actual.
A regulação da velocidade de cruzeiro pode
ser usada.
É possível que o Controlo Dinâmico da Estabi‐
lidade DSC se ligue.
Desligar ADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente a situação do
trânsito. Devido às limitações do sistema, este
não poderá reagir da forma automática ade‐
quada. Existe perigo de acidente. Adaptar o
modo de condução às condições de trânsito.
Observar as condições de trânsito e intervir
activamente nas respectivas situações.◀
Premir a tecla no volante.
▷Em estado activo: premir duas vezes.▷Em estado interrompido: premir uma vez.Seite 144ComandosConforto na condução144
Online Edition for Part no. 01 40 2 963 967 - VI/15

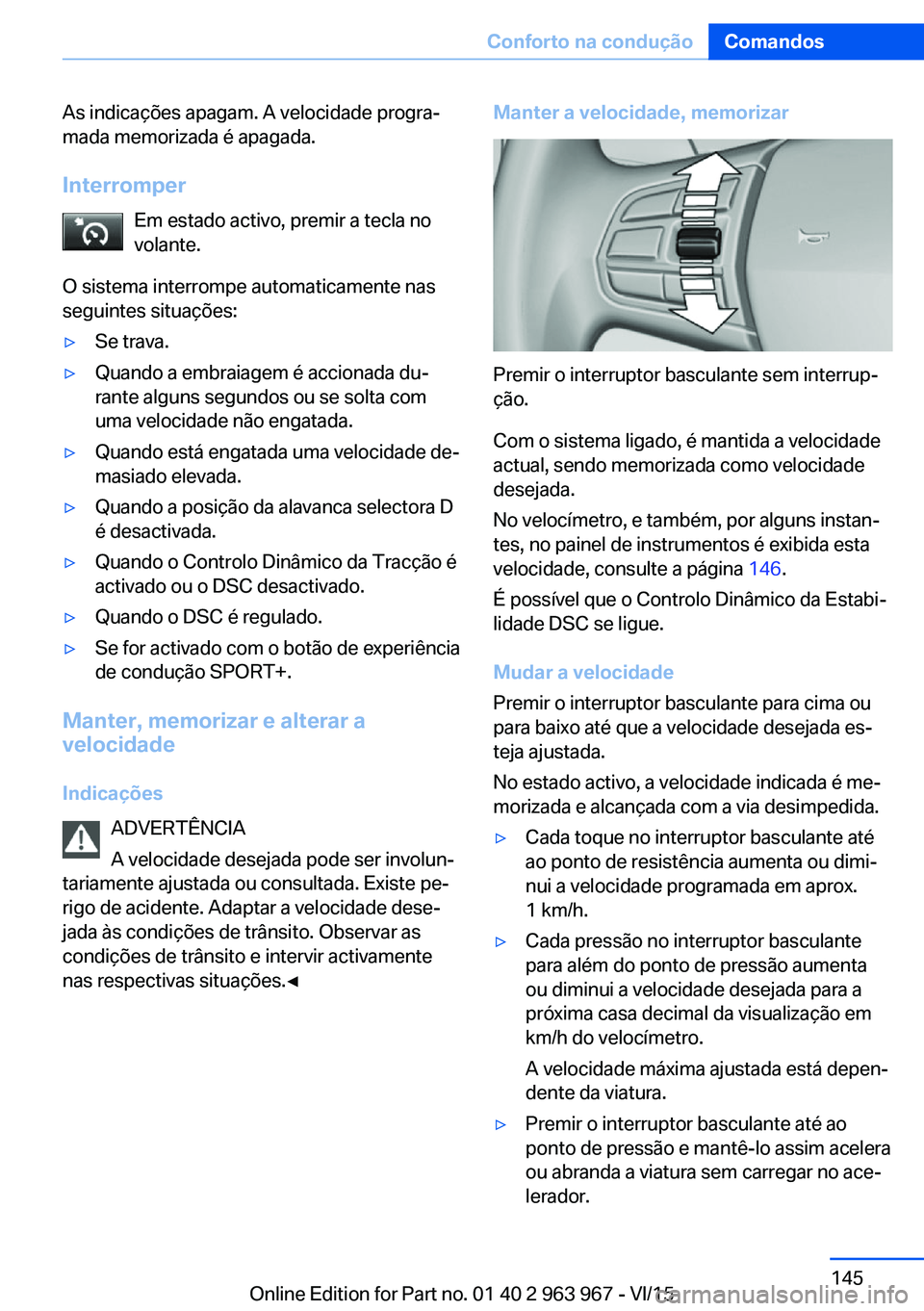

As indicações apagam. A velocidade progra‐
mada memorizada é apagada.
Interromper Em estado activo, premir a tecla no
volante.
O sistema interrompe automaticamente nas
seguintes situações:▷Se trava.▷Quando a embraiagem é accionada du‐
rante alguns segundos ou se solta com
uma velocidade não engatada.▷Quando está engatada uma velocidade de‐
masiado elevada.▷Quando a posição da alavanca selectora D
é desactivada.▷Quando o Controlo Dinâmico da Tracção é
activado ou o DSC desactivado.▷Quando o DSC é regulado.▷Se for activado com o botão de experiência
de condução SPORT+.
Manter, memorizar e alterar a
velocidade
Indicações ADVERTÊNCIA
A velocidade desejada pode ser involun‐
tariamente ajustada ou consultada. Existe pe‐
rigo de acidente. Adaptar a velocidade dese‐
jada às condições de trânsito. Observar as
condições de trânsito e intervir activamente
nas respectivas situações.◀
Manter a velocidade, memorizar
Premir o interruptor basculante sem interrup‐
ção.
Com o sistema ligado, é mantida a velocidade
actual, sendo memorizada como velocidade
desejada.
No velocímetro, e também, por alguns instan‐
tes, no painel de instrumentos é exibida esta
velocidade, consulte a página 146.
É possível que o Controlo Dinâmico da Estabi‐
lidade DSC se ligue.
Mudar a velocidade
Premir o interruptor basculante para cima ou
para baixo até que a velocidade desejada es‐
teja ajustada.
No estado activo, a velocidade indicada é me‐
morizada e alcançada com a via desimpedida.
▷Cada toque no interruptor basculante até
ao ponto de resistência aumenta ou dimi‐
nui a velocidade programada em aprox.
1 km/h.▷Cada pressão no interruptor basculante
para além do ponto de pressão aumenta
ou diminui a velocidade desejada para a
próxima casa decimal da visualização em
km/h do velocímetro.
A velocidade máxima ajustada está depen‐
dente da viatura.▷Premir o interruptor basculante até ao
ponto de pressão e mantê-lo assim acelera
ou abranda a viatura sem carregar no ace‐
lerador.Seite 145Conforto na conduçãoComandos145
Online Edition for Part no. 01 40 2 963 967 - VI/15

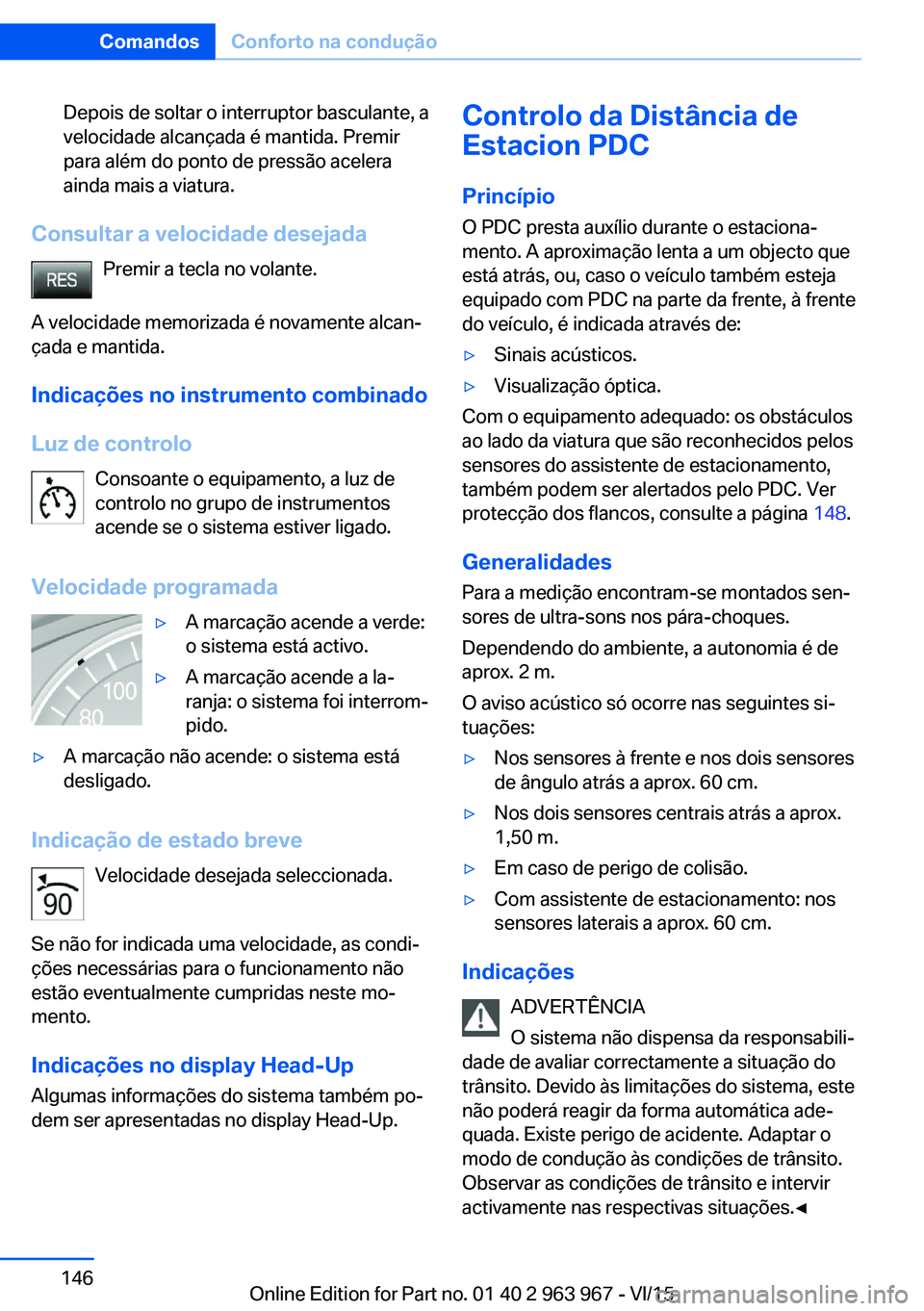

Depois de soltar o interruptor basculante, a
velocidade alcançada é mantida. Premir
para além do ponto de pressão acelera
ainda mais a viatura.
Consultar a velocidade desejada
Premir a tecla no volante.
A velocidade memorizada é novamente alcan‐
çada e mantida.
Indicações no instrumento combinado
Luz de controlo Consoante o equipamento, a luz de
controlo no grupo de instrumentos
acende se o sistema estiver ligado.
Velocidade programada
▷A marcação acende a verde:
o sistema está activo.▷A marcação acende a la‐
ranja: o sistema foi interrom‐
pido.▷A marcação não acende: o sistema está
desligado.
Indicação de estado breve
Velocidade desejada seleccionada.
Se não for indicada uma velocidade, as condi‐
ções necessárias para o funcionamento não estão eventualmente cumpridas neste mo‐
mento.
Indicações no display Head-Up
Algumas informações do sistema também po‐
dem ser apresentadas no display Head-Up.
Controlo da Distância de
Estacion PDC
Princípio O PDC presta auxílio durante o estaciona‐
mento. A aproximação lenta a um objecto que
está atrás, ou, caso o veículo também esteja
equipado com PDC na parte da frente, à frente
do veículo, é indicada através de:▷Sinais acústicos.▷Visualização óptica.
Com o equipamento adequado: os obstáculos
ao lado da viatura que são reconhecidos pelos
sensores do assistente de estacionamento,
também podem ser alertados pelo PDC. Ver
protecção dos flancos, consulte a página 148.
Generalidades
Para a medição encontram-se montados sen‐
sores de ultra-sons nos pára-choques.
Dependendo do ambiente, a autonomia é de
aprox. 2 m.
O aviso acústico só ocorre nas seguintes si‐
tuações:
▷Nos sensores à frente e nos dois sensores
de ângulo atrás a aprox. 60 cm.▷Nos dois sensores centrais atrás a aprox.
1,50 m.▷Em caso de perigo de colisão.▷Com assistente de estacionamento: nos
sensores laterais a aprox. 60 cm.
Indicações
ADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente a situação do
trânsito. Devido às limitações do sistema, este
não poderá reagir da forma automática ade‐
quada. Existe perigo de acidente. Adaptar o
modo de condução às condições de trânsito.
Observar as condições de trânsito e intervir
activamente nas respectivas situações.◀
Seite 146ComandosConforto na condução146
Online Edition for Part no. 01 40 2 963 967 - VI/15

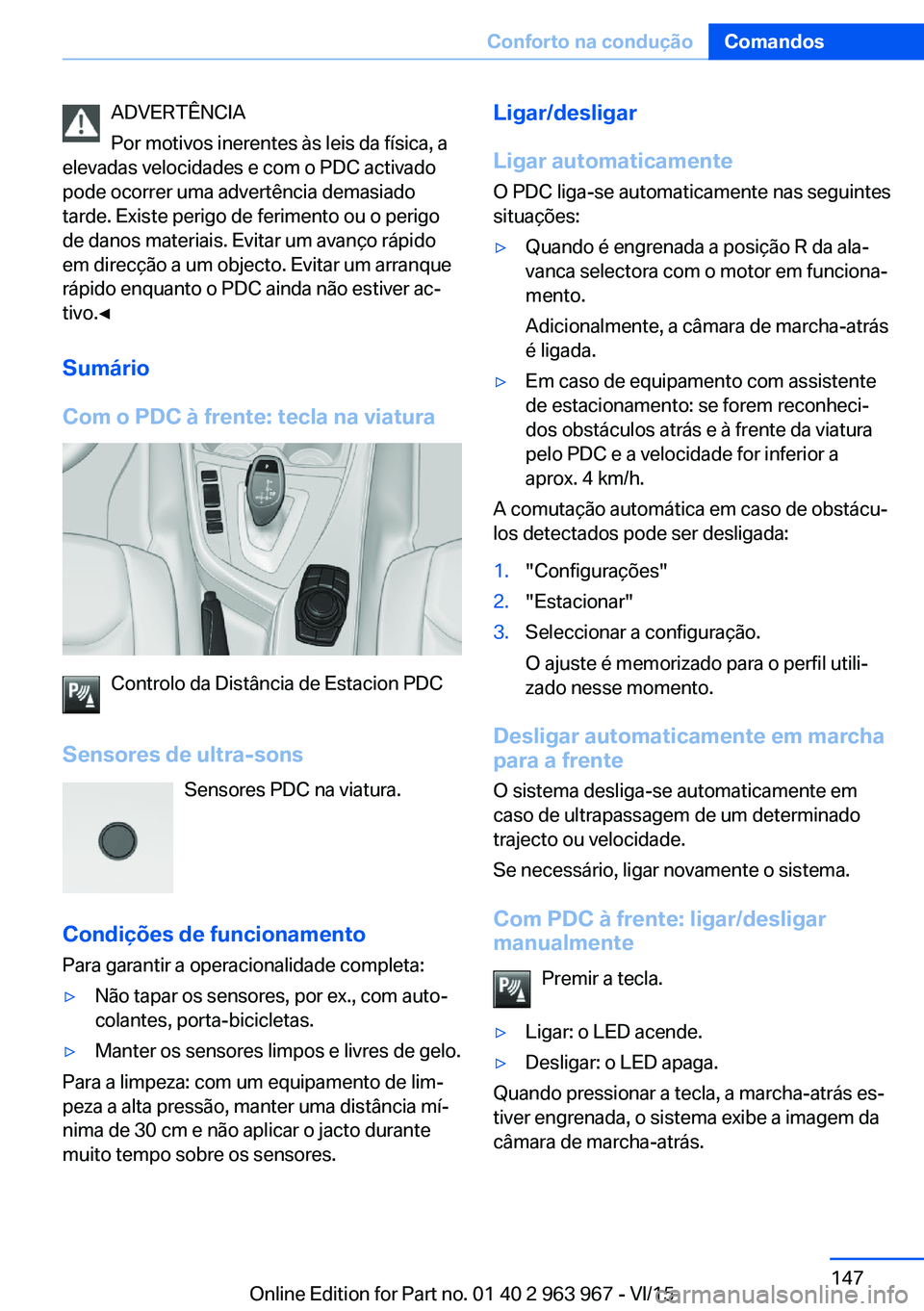

ADVERTÊNCIA
Por motivos inerentes às leis da física, a
elevadas velocidades e com o PDC activado
pode ocorrer uma advertência demasiado
tarde. Existe perigo de ferimento ou o perigo
de danos materiais. Evitar um avanço rápido
em direcção a um objecto. Evitar um arranque
rápido enquanto o PDC ainda não estiver ac‐
tivo.◀
Sumário
Com o PDC à frente: tecla na viatura
Controlo da Distância de Estacion PDC
Sensores de ultra-sons Sensores PDC na viatura.
Condições de funcionamento Para garantir a operacionalidade completa:
▷Não tapar os sensores, por ex., com auto‐
colantes, porta-bicicletas.▷Manter os sensores limpos e livres de gelo.
Para a limpeza: com um equipamento de lim‐
peza a alta pressão, manter uma distância mí‐
nima de 30 cm e não aplicar o jacto durante
muito tempo sobre os sensores.
Ligar/desligar
Ligar automaticamente
O PDC liga-se automaticamente nas seguintes
situações:▷Quando é engrenada a posição R da ala‐
vanca selectora com o motor em funciona‐
mento.
Adicionalmente, a câmara de marcha-atrás
é ligada.▷Em caso de equipamento com assistente
de estacionamento: se forem reconheci‐
dos obstáculos atrás e à frente da viatura
pelo PDC e a velocidade for inferior a
aprox. 4 km/h.
A comutação automática em caso de obstácu‐
los detectados pode ser desligada:
1."Configurações"2."Estacionar"3.Seleccionar a configuração.
O ajuste é memorizado para o perfil utili‐
zado nesse momento.
Desligar automaticamente em marcha
para a frente
O sistema desliga-se automaticamente em
caso de ultrapassagem de um determinado
trajecto ou velocidade.
Se necessário, ligar novamente o sistema.
Com PDC à frente: ligar/desligar
manualmente
Premir a tecla.
▷Ligar: o LED acende.▷Desligar: o LED apaga.
Quando pressionar a tecla, a marcha-atrás es‐
tiver engrenada, o sistema exibe a imagem da
câmara de marcha-atrás.
Seite 147Conforto na conduçãoComandos147
Online Edition for Part no. 01 40 2 963 967 - VI/15

Visualização
Sinais acústicos A aproximação a um objecto é sinalizada, em
relação à respectiva posição, por um sinal des‐
contínuo. Se, por ex. for identificado um ob‐
jecto à esquerda, atrás da viatura, o sinal acús‐
tico é emitido pelo altifalante traseiro
esquerdo.
À medida que a distância em relação ao ob‐
jecto vai diminuindo, os sinais tornam-se me‐
nos espaçados.
Se a distância em relação a um objecto detec‐
tado for inferior a aprox. 25 cm, soa um sinal
contínuo.
Com PDC à frente: se existirem objectos tanto
à frente, como atrás da viatura, é emitido um
sinal contínuo alternado.
O sinal acústico é desligado quando é selec‐
cionada a posição da alavanca selectora P com
caixa de velocidades Steptronic.
Volume
É possível ajustar a relação do volume sonoro
do sinal acústico do PDC para o volume so‐
noro do entretenimento.1."Multimédia", "Rádio" ou "Configurações"2."Som"3."Configurações do volume"4."PDC"5.Rodar o Controller até se atingir o ajuste
pretendido.6.Premir o Controller.
O ajuste é memorizado para o perfil utilizado
nesse momento.
Advertência óptica
A aproximação a um objecto pode ser indicada
no display de controlo. Os objectos que se en‐
contram a uma distância superior serão aí indi‐
cados, antes mesmo de se ouvir um sinal
acústico.
Surge uma visualização assim que o Controlo
da Distância de Estacionamento (PDC) for acti‐
vado.
A área de detecção dos sensores é represen‐
tada a verde, a amarelo e a vermelho.
Quando é apresentada a imagem da câmara de
marcha-atrás, pode comutar-se para o PDC:
"Câmara de marcha-atrás"
Com o equipamento adequado:
protecção dos flancos
Princípio
Os obstáculos ao lado da viatura são reconhe‐
cidos pelos sensores do assistente de estacio‐
namento. O PDC alerta para estes obstáculos
através de sinais acústicos ou do display de
controlo.
Visualização
Obstáculos laterais na indicação do PDC.
▷Marcações a cores: advertência para ob‐
stáculos reconhecidos.▷Marcações cinzentas: a zona ainda não foi
cartografada.▷Sem marcações: não foram reconhecidos
quaisquer obstáculos.
Limites da protecção dos flancos
O sistema só reconhece obstáculos parados
que entraram anteriormente na zona dos sen‐
sores aquando da circulação.
Seite 148ComandosConforto na condução148
Online Edition for Part no. 01 40 2 963 967 - VI/15

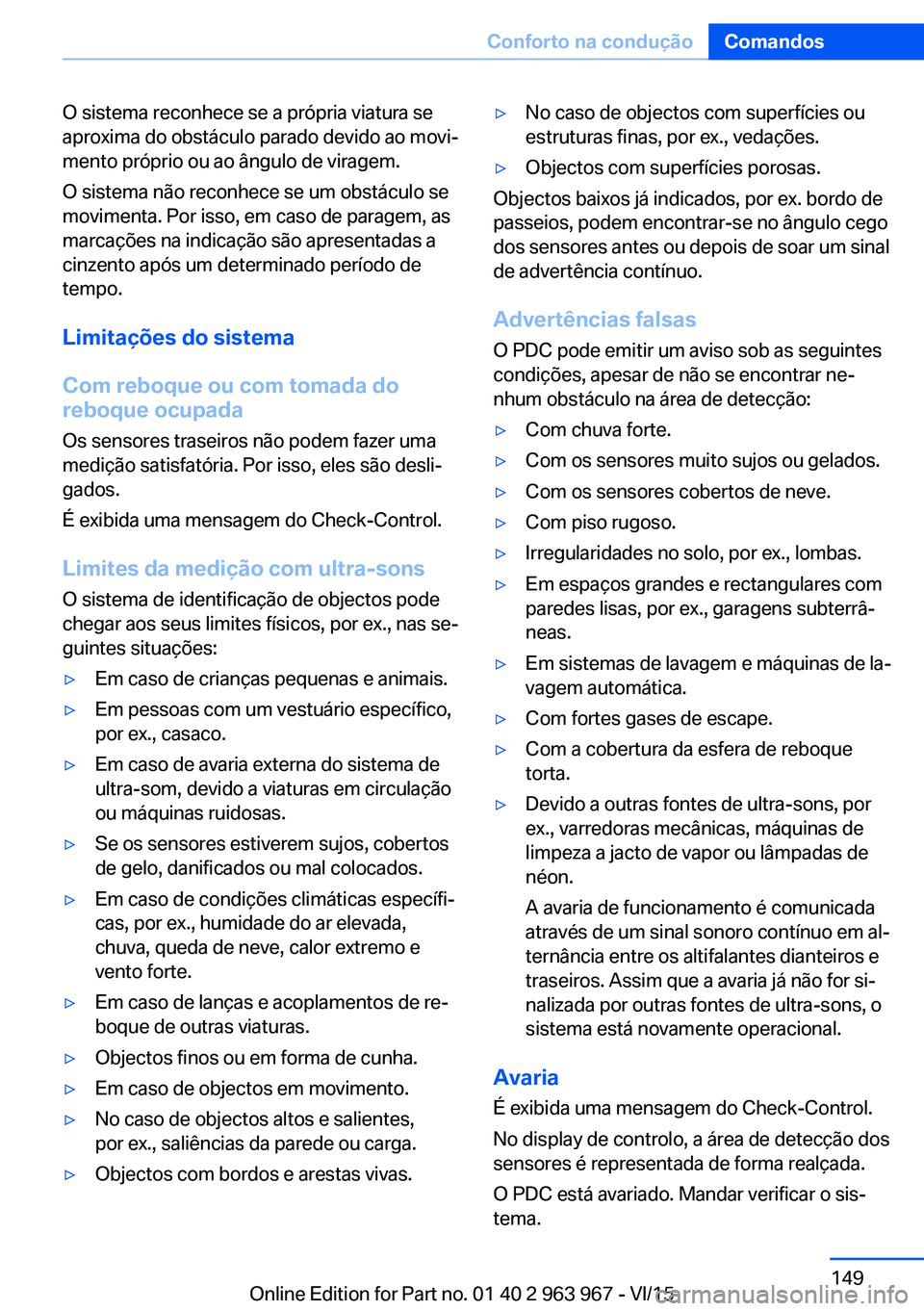

O sistema reconhece se a própria viatura se
aproxima do obstáculo parado devido ao movi‐
mento próprio ou ao ângulo de viragem.
O sistema não reconhece se um obstáculo se
movimenta. Por isso, em caso de paragem, as
marcações na indicação são apresentadas a
cinzento após um determinado período de
tempo.
Limitações do sistema
Com reboque ou com tomada do
reboque ocupada
Os sensores traseiros não podem fazer uma
medição satisfatória. Por isso, eles são desli‐
gados.
É exibida uma mensagem do Check-Control.
Limites da medição com ultra-sons O sistema de identificação de objectos pode
chegar aos seus limites físicos, por ex., nas se‐
guintes situações:▷Em caso de crianças pequenas e animais.▷Em pessoas com um vestuário específico,
por ex., casaco.▷Em caso de avaria externa do sistema de
ultra-som, devido a viaturas em circulação
ou máquinas ruidosas.▷Se os sensores estiverem sujos, cobertos
de gelo, danificados ou mal colocados.▷Em caso de condições climáticas específi‐
cas, por ex., humidade do ar elevada,
chuva, queda de neve, calor extremo e
vento forte.▷Em caso de lanças e acoplamentos de re‐
boque de outras viaturas.▷Objectos finos ou em forma de cunha.▷Em caso de objectos em movimento.▷No caso de objectos altos e salientes,
por ex., saliências da parede ou carga.▷Objectos com bordos e arestas vivas.▷No caso de objectos com superfícies ou
estruturas finas, por ex., vedações.▷Objectos com superfícies porosas.
Objectos baixos já indicados, por ex. bordo de
passeios, podem encontrar-se no ângulo cego
dos sensores antes ou depois de soar um sinal
de advertência contínuo.
Advertências falsas
O PDC pode emitir um aviso sob as seguintes
condições, apesar de não se encontrar ne‐
nhum obstáculo na área de detecção:
▷Com chuva forte.▷Com os sensores muito sujos ou gelados.▷Com os sensores cobertos de neve.▷Com piso rugoso.▷Irregularidades no solo, por ex., lombas.▷Em espaços grandes e rectangulares com
paredes lisas, por ex., garagens subterrâ‐
neas.▷Em sistemas de lavagem e máquinas de la‐
vagem automática.▷Com fortes gases de escape.▷Com a cobertura da esfera de reboque
torta.▷Devido a outras fontes de ultra-sons, por
ex., varredoras mecânicas, máquinas de
limpeza a jacto de vapor ou lâmpadas de
néon.
A avaria de funcionamento é comunicada
através de um sinal sonoro contínuo em al‐
ternância entre os altifalantes dianteiros e
traseiros. Assim que a avaria já não for si‐
nalizada por outras fontes de ultra-sons, o
sistema está novamente operacional.
Avaria
É exibida uma mensagem do Check-Control.
No display de controlo, a área de detecção dos sensores é representada de forma realçada.
O PDC está avariado. Mandar verificar o sis‐
tema.
Seite 149Conforto na conduçãoComandos149
Online Edition for Part no. 01 40 2 963 967 - VI/15

Surround View
Princípio de funcionamento O Surround View engloba diferentes sistemas
de assistência de câmara, que o assistem ao
estacionar, ao realizar manobras, assim como
em saídas e cruzamentos com pouca visibili‐
dade.▷Câmara de marcha-atrás, consulte a pá‐
gina 150.▷Side View, consulte a página 153.▷Top View, consulte a página 154.
Câmara de marcha-atrás
O princípio de funcionamento A câmara de marcha-atrás ajuda no estaciona‐
mento e nas manobras com marcha-atrás.
Para o efeito, a área atrás da viatura é apresen‐
tada no display de controlo.
Indicações ADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente a situação do
trânsito. Existe perigo de acidente. Adaptar o
modo de condução às condições de trânsito.
Controlar adicionalmente as condições de
trânsito e tudo aquilo que se passa em redor
da viatura através da observação directa e in‐
tervenção activa nas respectivas situações.◀
Sumário
Tecla na viatura
Câmara de marcha-atrás
Câmara
A objectiva da câmara encontra-se no friso da
pega da tampa da bagageira. A sujidade pode
influenciar a qualidade da imagem.
Limpar a objectiva da câmara, consulte a pá‐
gina 246.
Ligar/desligar
Ligar automaticamente
Colocar a alavanca selectora na posição R com
o motor em funcionamento.
Desligar automaticamente em marcha
para a frente
O sistema desliga-se automaticamente em
caso de ultrapassagem de um determinado
trajecto ou velocidade.
Se necessário, ligar novamente o sistema.
Seite 150ComandosConforto na condução150
Online Edition for Part no. 01 40 2 963 967 - VI/15
