BMW 4 SERIES COUPE 2016 Manual do condutor (in Portuguese)

Ar condicionadoEquipamento da viatura
Neste capítulo estão descritos todos os equi‐
pamentos de série, versões nacionais e equi‐
pamentos especiais oferecidos na série. Como
tal, também estão descritos equipamentos não
disponíveis na viatura devido, por ex. ao equi‐pamento especial seleccionado ou à versão do
país. Isto também se aplica a funções e siste‐
mas relevantes para a segurança. Ao utilizar as
funções e sistemas correspondentes, devem
ser cumpridas as estipulações nacionais em vi‐
gor.

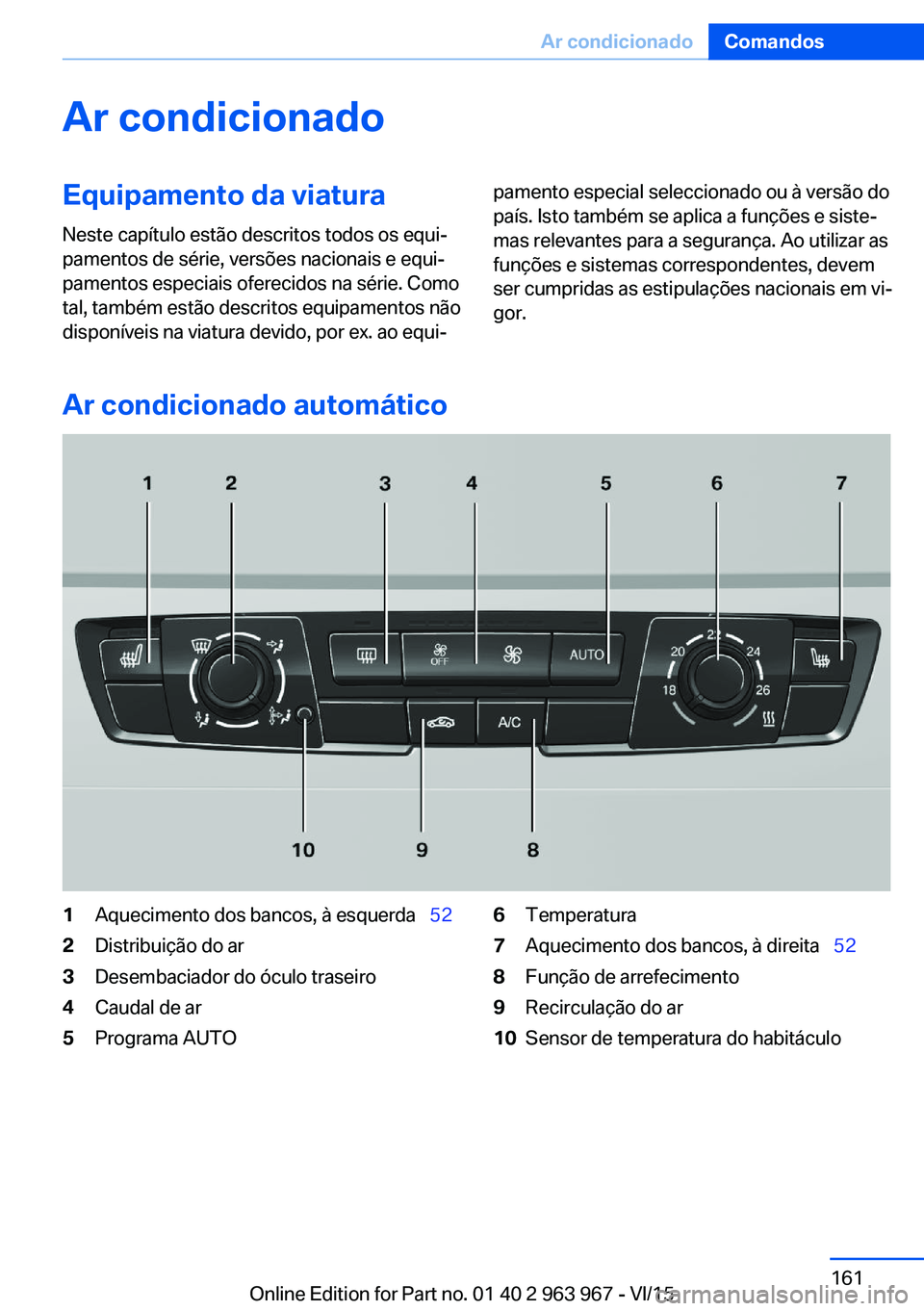

Ar condicionado automático
1Aquecimento dos bancos, à esquerda   522Distribuição do ar3Desembaciador do óculo traseiro4Caudal de ar5Programa AUTO6Temperatura7Aquecimento dos bancos, à direita  528Função de arrefecimento9Recirculação do ar10Sensor de temperatura do habitáculoSeite 161Ar condicionadoComandos161
Online Edition for Part no. 01 40 2 963 967 - VI/15

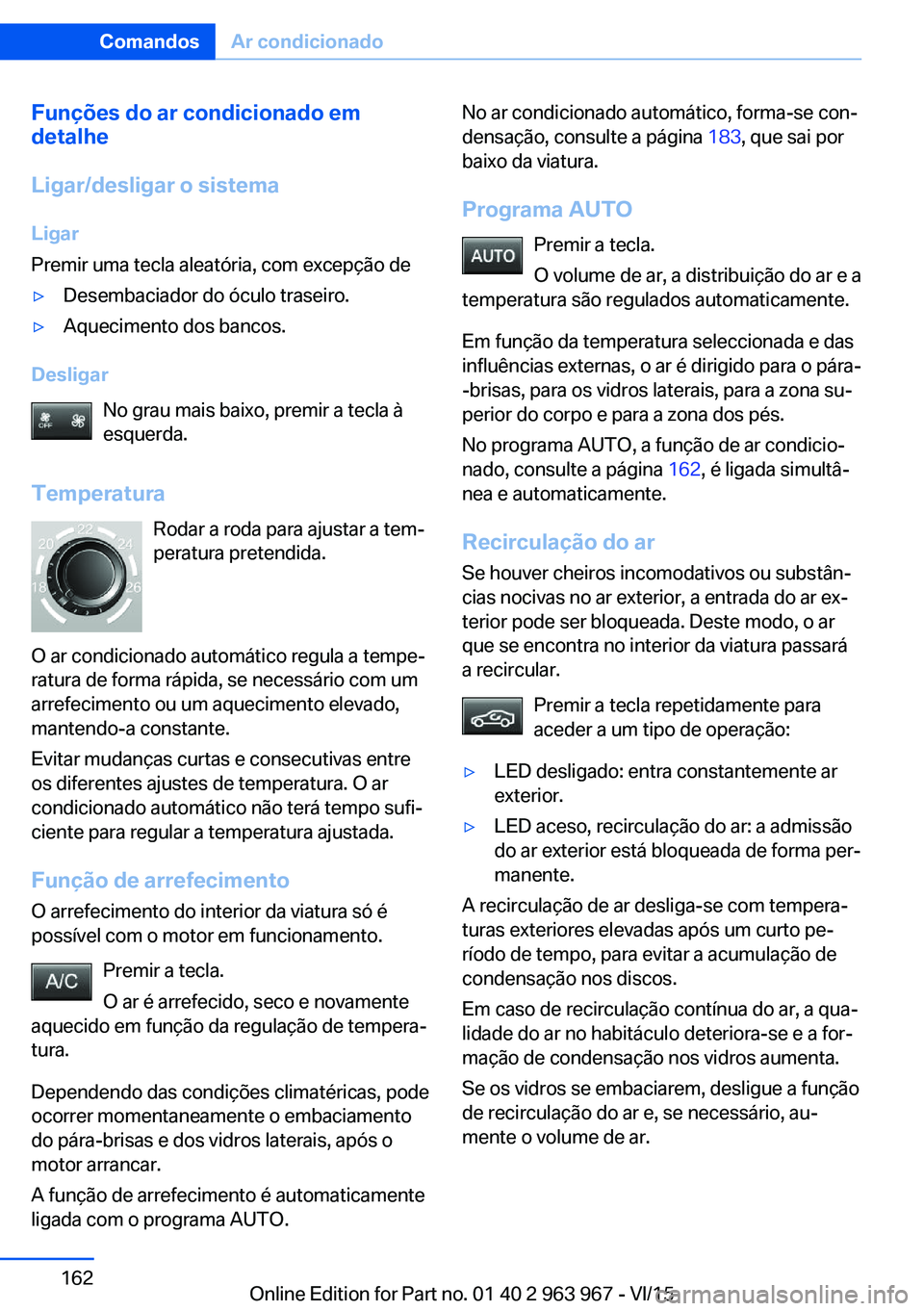

Funções do ar condicionado em
detalhe
Ligar/desligar o sistema
Ligar
Premir uma tecla aleatória, com excepção de▷Desembaciador do óculo traseiro.▷Aquecimento dos bancos.
Desligar
No grau mais baixo, premir a tecla à
esquerda.
Temperatura Rodar a roda para ajustar a tem‐
peratura pretendida.
O ar condicionado automático regula a tempe‐
ratura de forma rápida, se necessário com um
arrefecimento ou um aquecimento elevado,
mantendo-a constante.
Evitar mudanças curtas e consecutivas entre
os diferentes ajustes de temperatura. O ar
condicionado automático não terá tempo sufi‐
ciente para regular a temperatura ajustada.
Função de arrefecimentoO arrefecimento do interior da viatura só é
possível com o motor em funcionamento.
Premir a tecla.
O ar é arrefecido, seco e novamente
aquecido em função da regulação de tempera‐
tura.
Dependendo das condições climatéricas, pode
ocorrer momentaneamente o embaciamento
do pára-brisas e dos vidros laterais, após o
motor arrancar.
A função de arrefecimento é automaticamente
ligada com o programa AUTO.
No ar condicionado automático, forma-se con‐
densação, consulte a página 183, que sai por
baixo da viatura.
Programa AUTO Premir a tecla.
O volume de ar, a distribuição do ar e a
temperatura são regulados automaticamente.
Em função da temperatura seleccionada e das
influências externas, o ar é dirigido para o pára-
-brisas, para os vidros laterais, para a zona su‐
perior do corpo e para a zona dos pés.
No programa AUTO, a função de ar condicio‐
nado, consulte a página 162, é ligada simultâ‐
nea e automaticamente.
Recirculação do ar
Se houver cheiros incomodativos ou substân‐
cias nocivas no ar exterior, a entrada do ar ex‐
terior pode ser bloqueada. Deste modo, o ar
que se encontra no interior da viatura passará
a recircular.
Premir a tecla repetidamente para
aceder a um tipo de operação:▷LED desligado: entra constantemente ar
exterior.▷LED aceso, recirculação do ar: a admissão
do ar exterior está bloqueada de forma per‐
manente.
A recirculação de ar desliga-se com tempera‐
turas exteriores elevadas após um curto pe‐
ríodo de tempo, para evitar a acumulação de
condensação nos discos.
Em caso de recirculação contínua do ar, a qua‐
lidade do ar no habitáculo deteriora-se e a for‐
mação de condensação nos vidros aumenta.
Se os vidros se embaciarem, desligue a função
de recirculação do ar e, se necessário, au‐
mente o volume de ar.
Seite 162ComandosAr condicionado162
Online Edition for Part no. 01 40 2 963 967 - VI/15

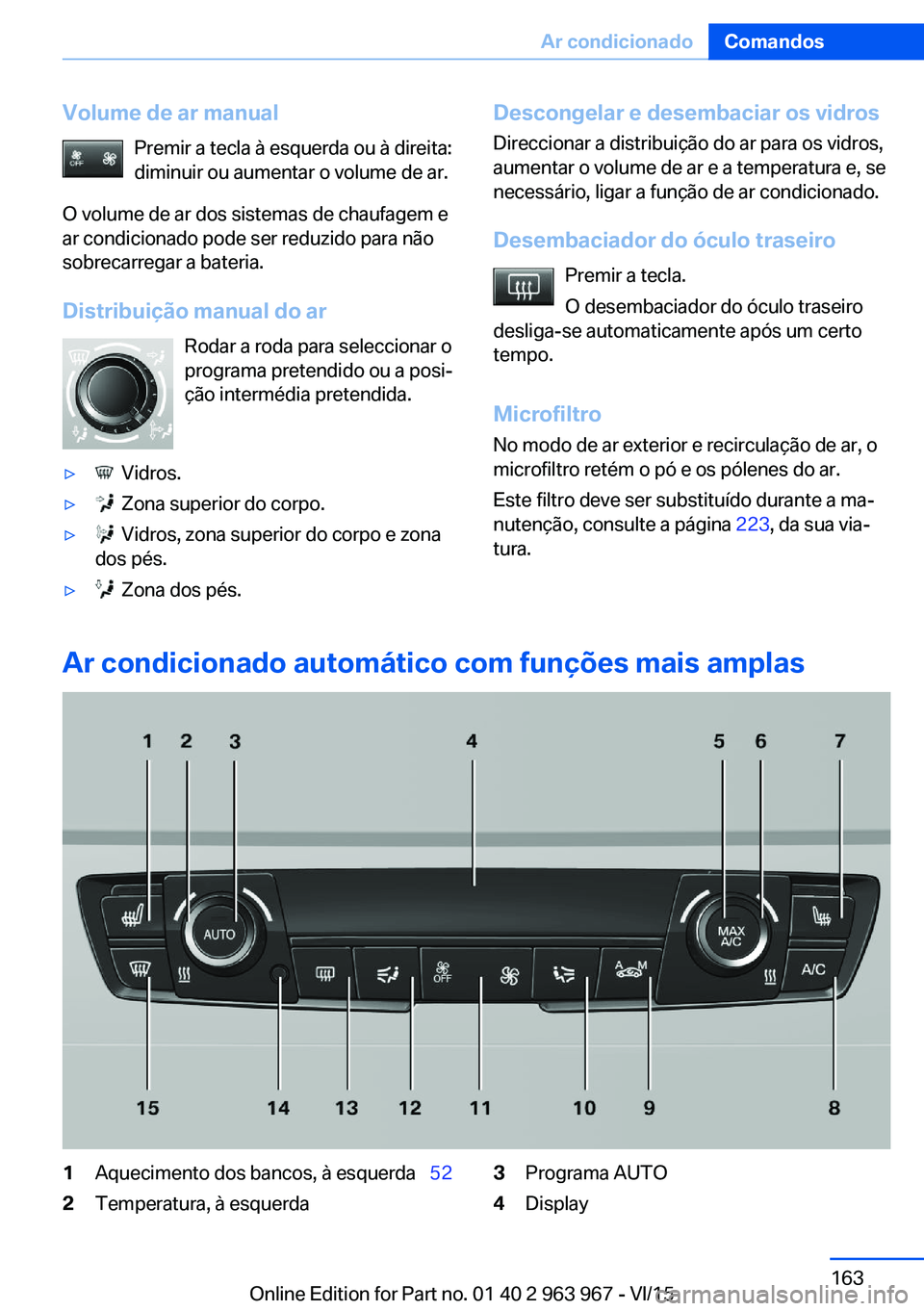

Volume de ar manualPremir a tecla à esquerda ou à direita:
diminuir ou aumentar o volume de ar.
O volume de ar dos sistemas de chaufagem e
ar condicionado pode ser reduzido para não
sobrecarregar a bateria.
Distribuição manual do ar Rodar a roda para seleccionar o
programa pretendido ou a posi‐
ção intermédia pretendida.▷ Vidros.▷ Zona superior do corpo.▷ Vidros, zona superior do corpo e zona
dos pés.▷ Zona dos pés.Descongelar e desembaciar os vidros
Direccionar a distribuição do ar para os vidros,
aumentar o volume de ar e a temperatura e, se
necessário, ligar a função de ar condicionado.
Desembaciador do óculo traseiro Premir a tecla.
O desembaciador do óculo traseiro
desliga-se automaticamente após um certo
tempo.
Microfiltro
No modo de ar exterior e recirculação de ar, o
microfiltro retém o pó e os pólenes do ar.
Este filtro deve ser substituído durante a ma‐
nutenção, consulte a página 223, da sua via‐
tura.
Ar condicionado automático com funções mais amplas
1Aquecimento dos bancos, à esquerda   522Temperatura, à esquerda3Programa AUTO4DisplaySeite 163Ar condicionadoComandos163
Online Edition for Part no. 01 40 2 963 967 - VI/15

5Arrefecimento máximo6Temperatura, à direita7Aquecimento dos bancos, à direita  528Função de arrefecimento9AUC/recirculação do ar10Distribuição do ar, à direita11Quantidade de ar, intensidade AUTO12Distribuição do ar, à esquerda13Desembaciador do óculo traseiro14Sensor de temperatura do habitáculo —
manter sempre livre15Descongelar e desembaciar os vidrosFunções do ar condicionado em
detalhe
Ligar/desligar o sistema
Ligar
Premir uma tecla aleatória, com excepção de▷Desembaciador do óculo traseiro.▷Aquecimento dos bancos.
Desligar
No grau mais baixo, premir a tecla à
esquerda.
Temperatura Rodar a roda para ajustar a tem‐
peratura pretendida.
O ar condicionado automático regula a tempe‐
ratura de forma rápida, se necessário com um
arrefecimento ou um aquecimento elevado,
mantendo-a constante.
Evitar mudanças curtas e consecutivas entre
os diferentes ajustes de temperatura. O ar
condicionado automático não terá tempo sufi‐
ciente para regular a temperatura ajustada.
Função de arrefecimentoO arrefecimento do interior da viatura só é
possível com o motor em funcionamento.
Premir a tecla.
O ar é arrefecido, seco e novamente aquecido
em função da regulação de temperatura.
Dependendo das condições climatéricas, pode
ocorrer momentaneamente o embaciamento
do pára-brisas e dos vidros laterais, após o
motor arrancar.
A função de arrefecimento é automaticamente
ligada com o programa AUTO.
No ar condicionado automático, forma-se con‐
densação, consulte a página 183, que sai por
baixo da viatura.
Arrefecimento máximo Premir a tecla.
O sistema regula a temperatura mais
baixa, a quantidade de ar necessária e a recir‐
culação do ar.
O ar sai dos bocais de saída para a zona supe‐
rior do corpo. Por isso, abrir os bocais de saída.
A função está disponível com uma tempera‐
tura exterior de aprox. 0 ℃ e com o motor em
funcionamento.
O volume de ar pode ser adaptado com o pro‐
grama activo.
Programa AUTO Premir a tecla.
O volume de ar, a distribuição do ar e a
temperatura são regulados automaticamente.
Em função da temperatura seleccionada, da in‐
tensidade do programa AUTO e das influên‐
cias externas, o ar é dirigido para o pára-brisas,Seite 164ComandosAr condicionado164
Online Edition for Part no. 01 40 2 963 967 - VI/15

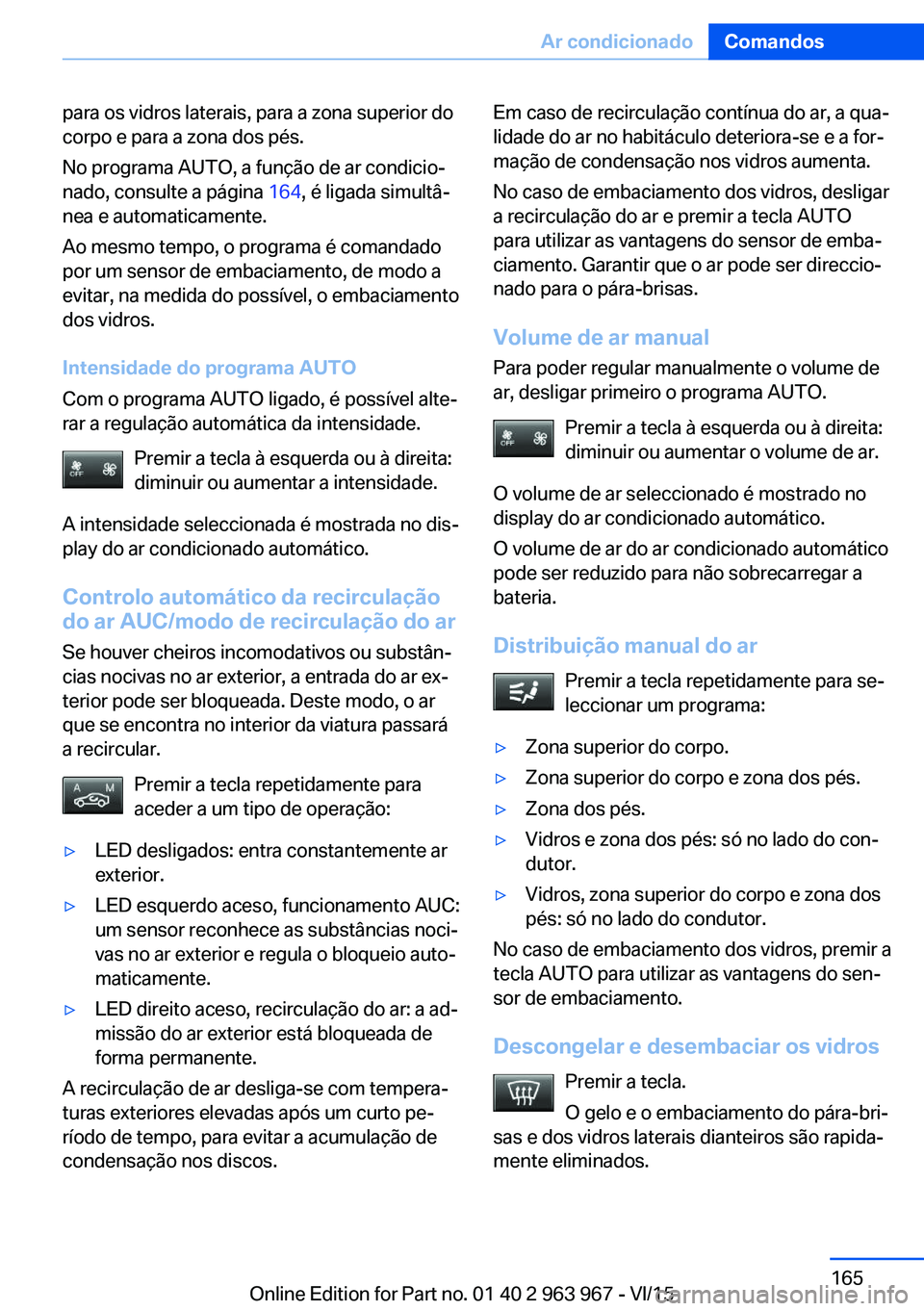

para os vidros laterais, para a zona superior do
corpo e para a zona dos pés.
No programa AUTO, a função de ar condicio‐
nado, consulte a página 164, é ligada simultâ‐
nea e automaticamente.
Ao mesmo tempo, o programa é comandado
por um sensor de embaciamento, de modo a
evitar, na medida do possível, o embaciamento
dos vidros.
Intensidade do programa AUTO
Com o programa AUTO ligado, é possível alte‐
rar a regulação automática da intensidade.
Premir a tecla à esquerda ou à direita:
diminuir ou aumentar a intensidade.
A intensidade seleccionada é mostrada no dis‐
play do ar condicionado automático.
Controlo automático da recirculação
do ar AUC/modo de recirculação do ar
Se houver cheiros incomodativos ou substân‐
cias nocivas no ar exterior, a entrada do ar ex‐
terior pode ser bloqueada. Deste modo, o ar
que se encontra no interior da viatura passará
a recircular.
Premir a tecla repetidamente para
aceder a um tipo de operação:▷LED desligados: entra constantemente ar
exterior.▷LED esquerdo aceso, funcionamento AUC:
um sensor reconhece as substâncias noci‐
vas no ar exterior e regula o bloqueio auto‐
maticamente.▷LED direito aceso, recirculação do ar: a ad‐
missão do ar exterior está bloqueada de
forma permanente.
A recirculação de ar desliga-se com tempera‐
turas exteriores elevadas após um curto pe‐
ríodo de tempo, para evitar a acumulação de
condensação nos discos.
Em caso de recirculação contínua do ar, a qua‐
lidade do ar no habitáculo deteriora-se e a for‐
mação de condensação nos vidros aumenta.
No caso de embaciamento dos vidros, desligar
a recirculação do ar e premir a tecla AUTO
para utilizar as vantagens do sensor de emba‐
ciamento. Garantir que o ar pode ser direccio‐
nado para o pára-brisas.
Volume de ar manual
Para poder regular manualmente o volume de
ar, desligar primeiro o programa AUTO.
Premir a tecla à esquerda ou à direita:
diminuir ou aumentar o volume de ar.
O volume de ar seleccionado é mostrado no
display do ar condicionado automático.
O volume de ar do ar condicionado automático
pode ser reduzido para não sobrecarregar a
bateria.
Distribuição manual do ar Premir a tecla repetidamente para se‐
leccionar um programa:▷Zona superior do corpo.▷Zona superior do corpo e zona dos pés.▷Zona dos pés.▷Vidros e zona dos pés: só no lado do con‐
dutor.▷Vidros, zona superior do corpo e zona dos
pés: só no lado do condutor.
No caso de embaciamento dos vidros, premir a
tecla AUTO para utilizar as vantagens do sen‐
sor de embaciamento.
Descongelar e desembaciar os vidros Premir a tecla.
O gelo e o embaciamento do pára-bri‐
sas e dos vidros laterais dianteiros são rapida‐
mente eliminados.
Seite 165Ar condicionadoComandos165
Online Edition for Part no. 01 40 2 963 967 - VI/15

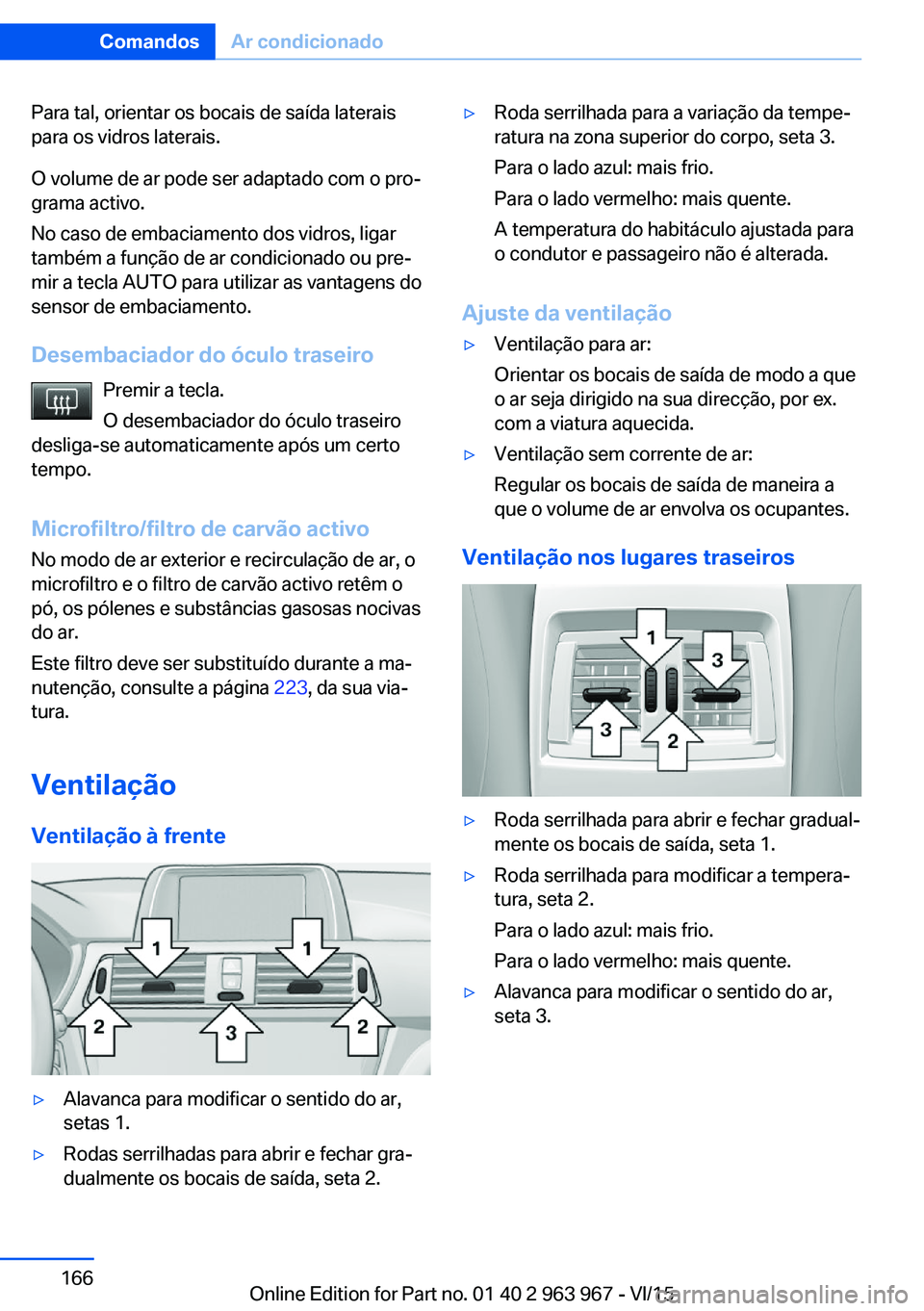

Para tal, orientar os bocais de saída laterais
para os vidros laterais.
O volume de ar pode ser adaptado com o pro‐
grama activo.
No caso de embaciamento dos vidros, ligar
também a função de ar condicionado ou pre‐
mir a tecla AUTO para utilizar as vantagens do
sensor de embaciamento.
Desembaciador do óculo traseiro Premir a tecla.
O desembaciador do óculo traseiro
desliga-se automaticamente após um certo
tempo.
Microfiltro/filtro de carvão activo
No modo de ar exterior e recirculação de ar, o
microfiltro e o filtro de carvão activo retêm o
pó, os pólenes e substâncias gasosas nocivas
do ar.
Este filtro deve ser substituído durante a ma‐
nutenção, consulte a página 223, da sua via‐
tura.
Ventilação
Ventilação à frente▷Alavanca para modificar o sentido do ar,
setas 1.▷Rodas serrilhadas para abrir e fechar gra‐
dualmente os bocais de saída, seta 2.▷Roda serrilhada para a variação da tempe‐
ratura na zona superior do corpo, seta 3.
Para o lado azul: mais frio.
Para o lado vermelho: mais quente.
A temperatura do habitáculo ajustada para
o condutor e passageiro não é alterada.
Ajuste da ventilação
▷Ventilação para ar:
Orientar os bocais de saída de modo a que
o ar seja dirigido na sua direcção, por ex.
com a viatura aquecida.▷Ventilação sem corrente de ar:
Regular os bocais de saída de maneira a
que o volume de ar envolva os ocupantes.
Ventilação nos lugares traseiros
▷Roda serrilhada para abrir e fechar gradual‐
mente os bocais de saída, seta 1.▷Roda serrilhada para modificar a tempera‐
tura, seta 2.
Para o lado azul: mais frio.
Para o lado vermelho: mais quente.▷Alavanca para modificar o sentido do ar,
seta 3.Seite 166ComandosAr condicionado166
Online Edition for Part no. 01 40 2 963 967 - VI/15

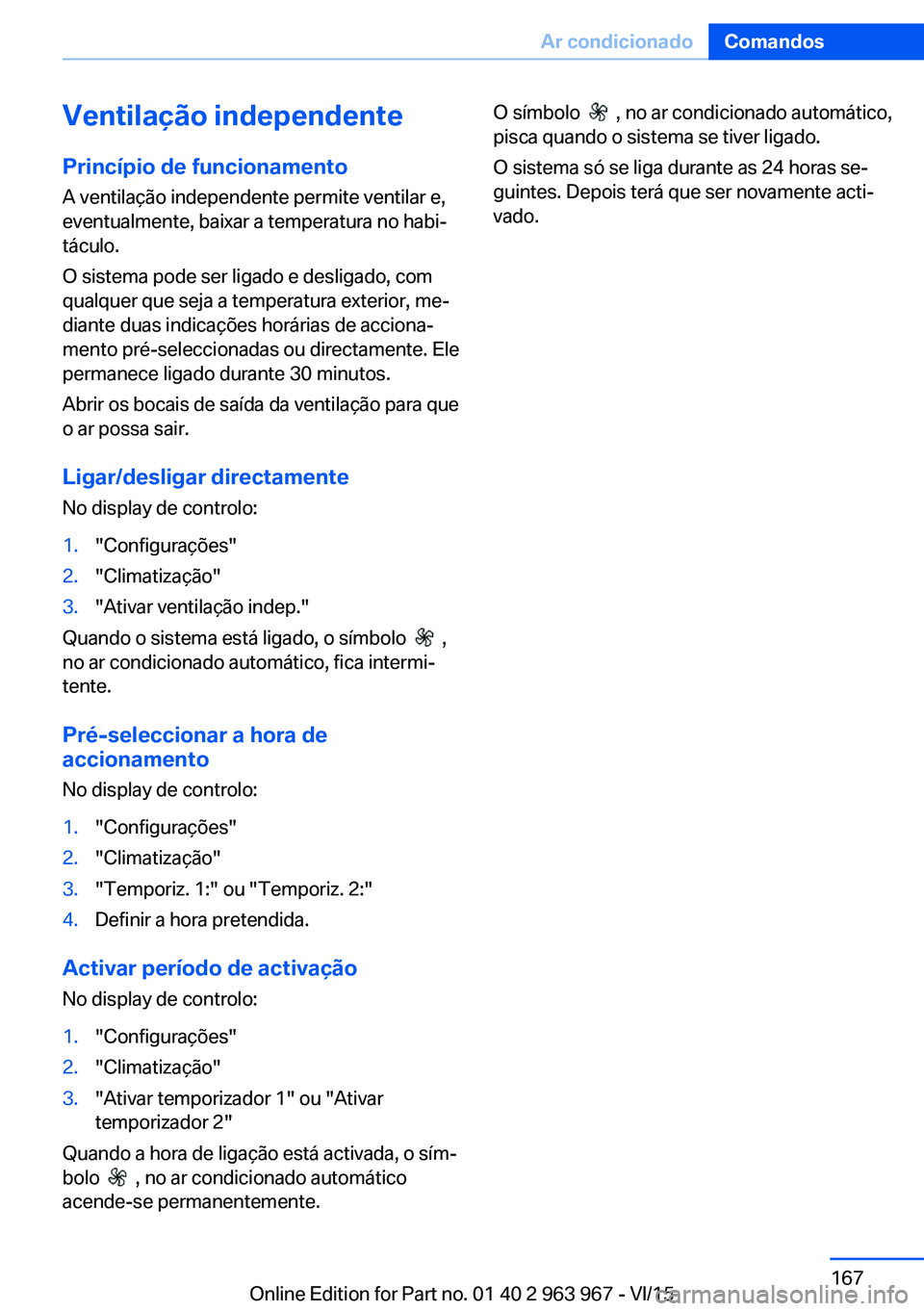

Ventilação independentePrincípio de funcionamento
A ventilação independente permite ventilar e,
eventualmente, baixar a temperatura no habi‐
táculo.
O sistema pode ser ligado e desligado, com
qualquer que seja a temperatura exterior, me‐
diante duas indicações horárias de acciona‐
mento pré-seleccionadas ou directamente. Ele
permanece ligado durante 30 minutos.
Abrir os bocais de saída da ventilação para que
o ar possa sair.
Ligar/desligar directamente
No display de controlo:1."Configurações"2."Climatização"3."Ativar ventilação indep."
Quando o sistema está ligado, o símbolo ,
no ar condicionado automático, fica intermi‐
tente.
Pré-seleccionar a hora de
accionamento
No display de controlo:
1."Configurações"2."Climatização"3."Temporiz. 1:" ou "Temporiz. 2:"4.Definir a hora pretendida.
Activar período de activaçãoNo display de controlo:
1."Configurações"2."Climatização"3."Ativar temporizador 1" ou "Ativar
temporizador 2"
Quando a hora de ligação está activada, o sím‐
bolo
, no ar condicionado automático
acende-se permanentemente.
O símbolo , no ar condicionado automático,
pisca quando o sistema se tiver ligado.
O sistema só se liga durante as 24 horas se‐
guintes. Depois terá que ser novamente acti‐
vado.Seite 167Ar condicionadoComandos167
Online Edition for Part no. 01 40 2 963 967 - VI/15

Equipamento interiorEquipamento da viaturaNeste capítulo estão descritos todos os equi‐
pamentos de série, versões nacionais e equi‐
pamentos especiais oferecidos na série. Como
tal, também estão descritos equipamentos não
disponíveis na viatura devido, por ex. ao equi‐
pamento especial seleccionado ou à versão do
país. Isto também se aplica a funções e siste‐
mas relevantes para a segurança. Ao utilizar as
funções e sistemas correspondentes, devem
ser cumpridas as estipulações nacionais em vi‐
gor.
Pala Protecção contra o encandeamentoVirar a pala para baixo ou para cima.
Espelho de cortesia
Existe um espelho de cortesia na pala do sob,
atrás de uma cobertura. Ao abrir a cobertura, a
iluminação do espelho liga-se.
Cinzeiro/isqueiro Cinzeiro
Abrir
Empurrar a cobertura para a frente.
Colocar
O cinzeiro pode ser introduzido nos dois su‐
portes de bebidas.
Esvaziar
Retirar o elemento.
Isqueiro ADVERTÊNCIA
O toque no elemento de aquecimento
quente ou na tomada do isqueiro podem pro‐
vocar queimaduras. Os materiais inflamáveis
podem inflamar-se quando o isqueiro cair ou
se for segurado próximo de determinados ob‐
jectos. Existe perigo de incêndio e perigo de
ferimento. Agarrar o isqueiro pela pega. Garan‐
tir que as crianças não utilizam o isqueiro e que
não se possam queimar, por ex., devido ao
transporte do comando à distância quando se
abandona a viatura.◀
ATENÇÃO
Quando objectos metálicos caiem na to‐
mada, estes podem provocar um curto-cir‐
cuito. Existe perigo de danos materiais. Após a
utilização da tomada, voltar a colocar o isqueiro
ou a cobertura da tomada.◀
Seite 168ComandosEquipamento interior168
Online Edition for Part no. 01 40 2 963 967 - VI/15

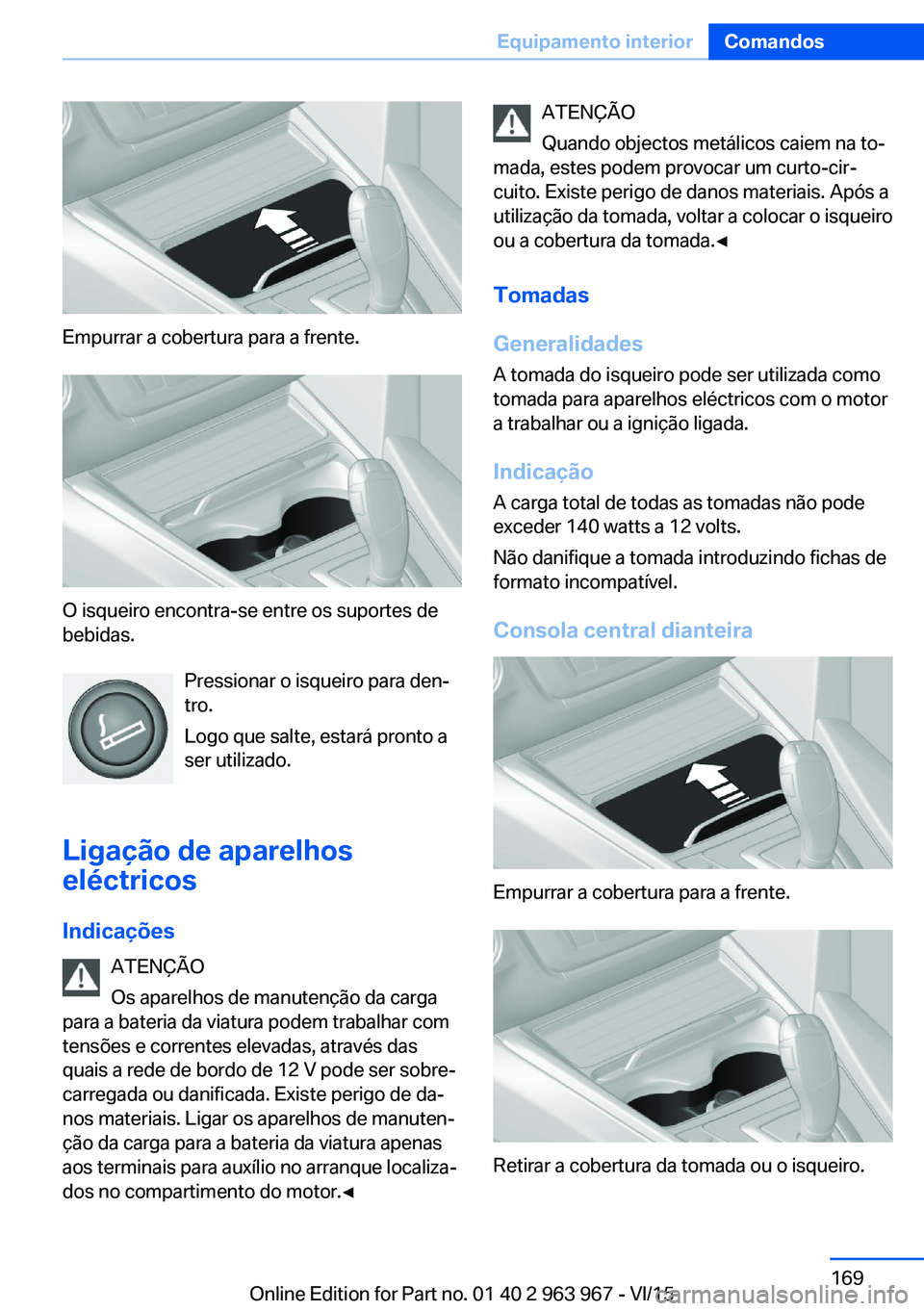

Empurrar a cobertura para a frente.
O isqueiro encontra-se entre os suportes de
bebidas.
Pressionar o isqueiro para den‐
tro.
Logo que salte, estará pronto a
ser utilizado.
Ligação de aparelhos
eléctricos
Indicações ATENÇÃO
Os aparelhos de manutenção da carga
para a bateria da viatura podem trabalhar com
tensões e correntes elevadas, através das
quais a rede de bordo de 12 V pode ser sobre‐
carregada ou danificada. Existe perigo de da‐
nos materiais. Ligar os aparelhos de manuten‐
ção da carga para a bateria da viatura apenas
aos terminais para auxílio no arranque localiza‐
dos no compartimento do motor.◀
ATENÇÃO
Quando objectos metálicos caiem na to‐
mada, estes podem provocar um curto-cir‐
cuito. Existe perigo de danos materiais. Após a
utilização da tomada, voltar a colocar o isqueiro
ou a cobertura da tomada.◀
Tomadas
Generalidades A tomada do isqueiro pode ser utilizada como
tomada para aparelhos eléctricos com o motor
a trabalhar ou a ignição ligada.
Indicação A carga total de todas as tomadas não pode
exceder 140 watts a 12 volts.
Não danifique a tomada introduzindo fichas de
formato incompatível.
Consola central dianteira
Empurrar a cobertura para a frente.
Retirar a cobertura da tomada ou o isqueiro.
Seite 169Equipamento interiorComandos169
Online Edition for Part no. 01 40 2 963 967 - VI/15

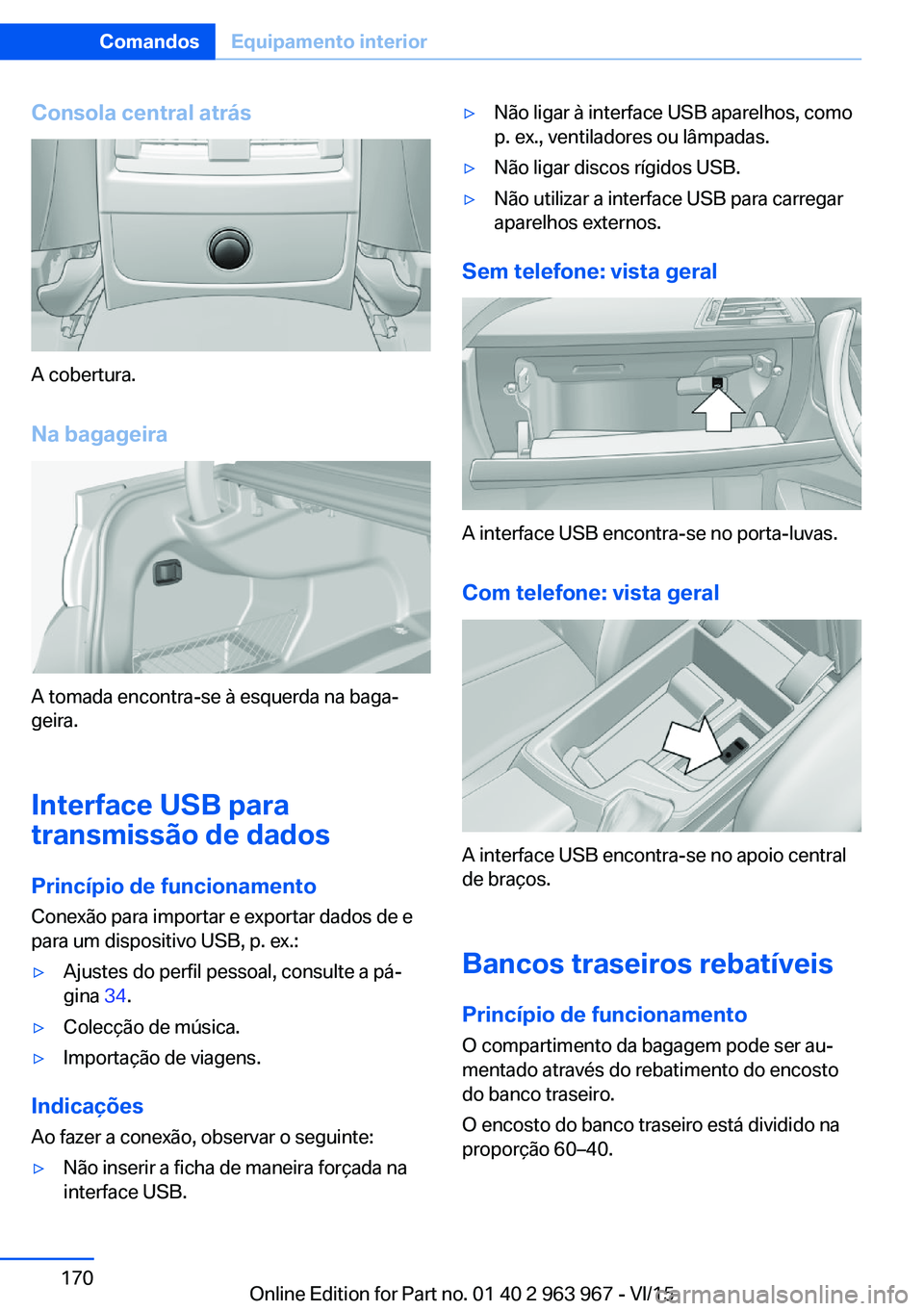

Consola central atrás
A cobertura.Na bagageira
A tomada encontra-se à esquerda na baga‐
geira.
Interface USB para
transmissão de dados
Princípio de funcionamento Conexão para importar e exportar dados de e
para um dispositivo USB, p. ex.:
▷Ajustes do perfil pessoal, consulte a pá‐
gina 34.▷Colecção de música.▷Importação de viagens.
Indicações
Ao fazer a conexão, observar o seguinte:
▷Não inserir a ficha de maneira forçada na
interface USB.▷Não ligar à interface USB aparelhos, como
p. ex., ventiladores ou lâmpadas.▷Não ligar discos rígidos USB.▷Não utilizar a interface USB para carregar
aparelhos externos.
Sem telefone: vista geral
A interface USB encontra-se no porta-luvas.
Com telefone: vista geral
A interface USB encontra-se no apoio central
de braços.
Bancos traseiros rebatíveis Princípio de funcionamento
O compartimento da bagagem pode ser au‐
mentado através do rebatimento do encosto
do banco traseiro.
O encosto do banco traseiro está dividido na
proporção 60–40.
Seite 170ComandosEquipamento interior170
Online Edition for Part no. 01 40 2 963 967 - VI/15
