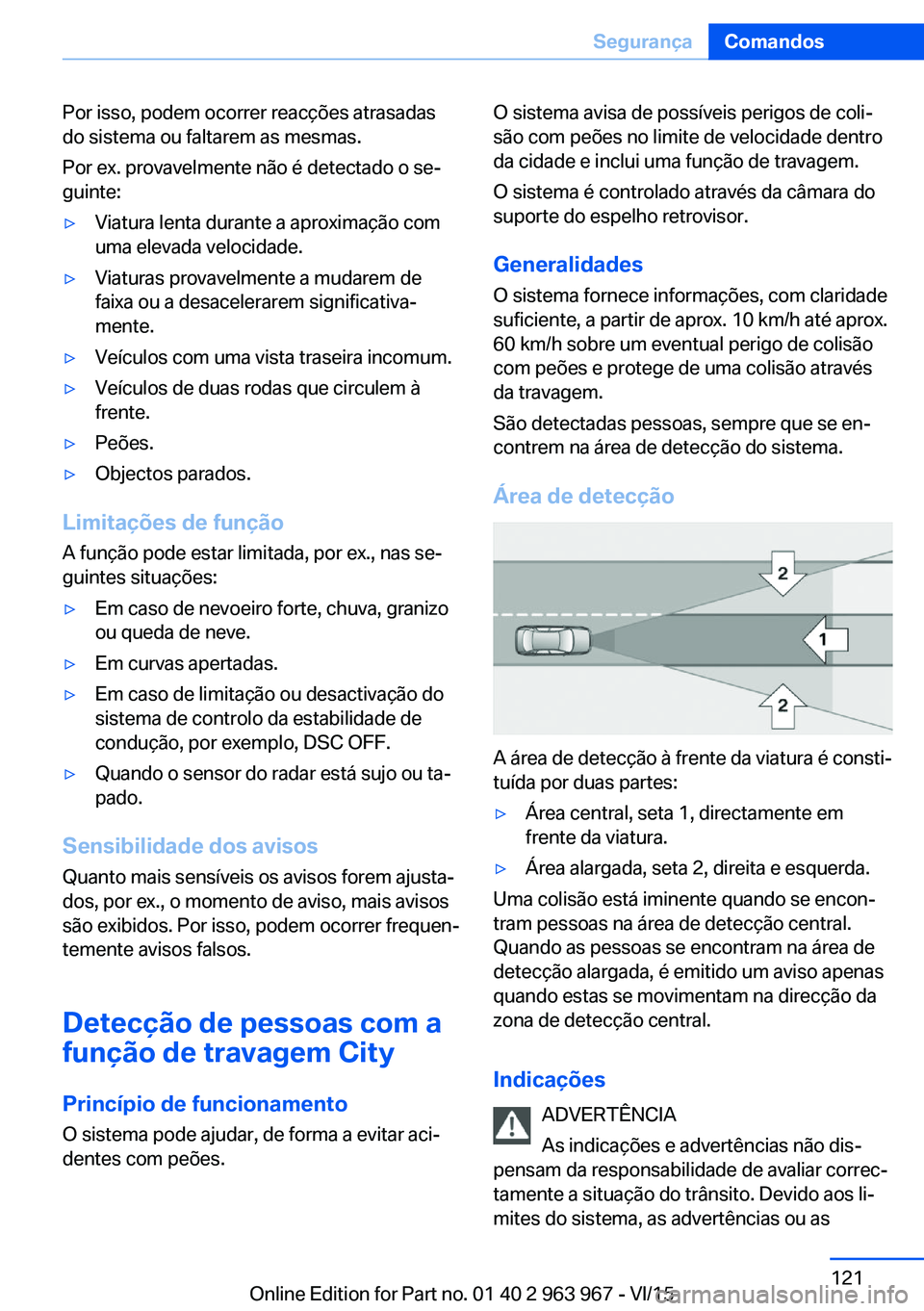

BMW 4 SERIES COUPE 2016 Manual do condutor (in Portuguese)

Por isso, podem ocorrer reacções atrasadas
do sistema ou faltarem as mesmas.
Por ex. provavelmente não é detectado o se‐
guinte:▷Viatura lenta durante a aproximação com
uma elevada velocidade.▷Viaturas provavelmente a mudarem de
faixa ou a desacelerarem significativa‐
mente.▷Veículos com uma vista traseira incomum.▷Veículos de duas rodas que circulem à
frente.▷Peões.▷Objectos parados.
Limitações de função
A função pode estar limitada, por ex., nas se‐
guintes situações:
▷Em caso de nevoeiro forte, chuva, granizo
ou queda de neve.▷Em curvas apertadas.▷Em caso de limitação ou desactivação do
sistema de controlo da estabilidade de
condução, por exemplo, DSC OFF.▷Quando o sensor do radar está sujo ou ta‐
pado.
Sensibilidade dos avisos
Quanto mais sensíveis os avisos forem ajusta‐
dos, por ex., o momento de aviso, mais avisos
são exibidos. Por isso, podem ocorrer frequen‐
temente avisos falsos.
Detecção de pessoas com a
função de travagem City
Princípio de funcionamento
O sistema pode ajudar, de forma a evitar aci‐
dentes com peões.
O sistema avisa de possíveis perigos de coli‐
são com peões no limite de velocidade dentro
da cidade e inclui uma função de travagem.
O sistema é controlado através da câmara do
suporte do espelho retrovisor.
Generalidades O sistema fornece informações, com claridade
suficiente, a partir de aprox. 10 km/h até aprox.
60 km/h sobre um eventual perigo de colisão
com peões e protege de uma colisão através
da travagem.
São detectadas pessoas, sempre que se en‐
contrem na área de detecção do sistema.
Área de detecção
A área de detecção à frente da viatura é consti‐
tuída por duas partes:
▷Área central, seta 1, directamente em
frente da viatura.▷Área alargada, seta 2, direita e esquerda.
Uma colisão está iminente quando se encon‐
tram pessoas na área de detecção central.
Quando as pessoas se encontram na área de
detecção alargada, é emitido um aviso apenas
quando estas se movimentam na direcção da
zona de detecção central.
Indicações ADVERTÊNCIA
As indicações e advertências não dis‐
pensam da responsabilidade de avaliar correc‐
tamente a situação do trânsito. Devido aos li‐
mites do sistema, as advertências ou as
Seite 121SegurançaComandos121
Online Edition for Part no. 01 40 2 963 967 - VI/15

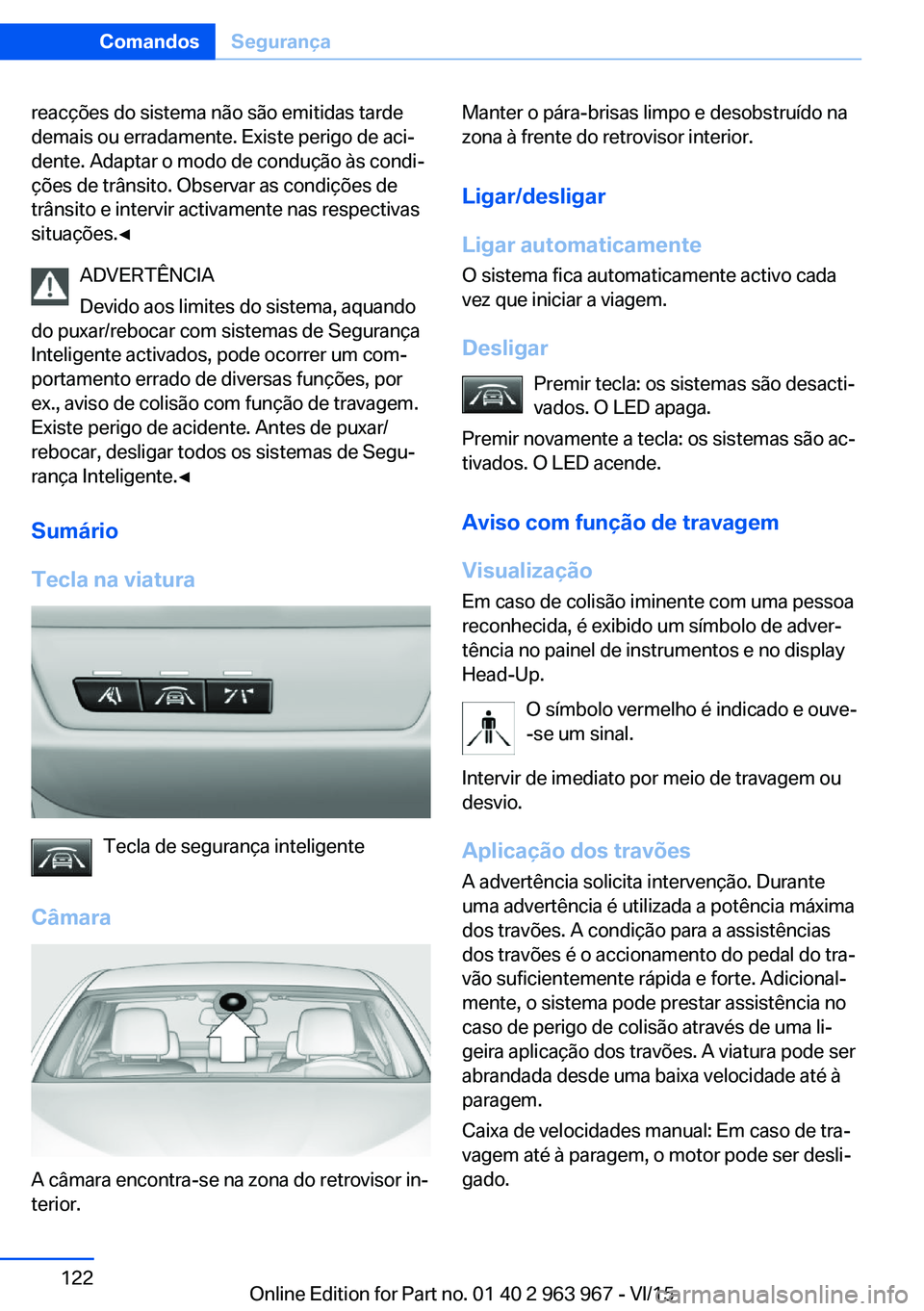

reacções do sistema não são emitidas tarde
demais ou erradamente. Existe perigo de aci‐
dente. Adaptar o modo de condução às condi‐
ções de trânsito. Observar as condições de
trânsito e intervir activamente nas respectivas
situações.◀
ADVERTÊNCIA
Devido aos limites do sistema, aquando
do puxar/rebocar com sistemas de Segurança
Inteligente activados, pode ocorrer um com‐
portamento errado de diversas funções, por
ex., aviso de colisão com função de travagem.
Existe perigo de acidente. Antes de puxar/
rebocar, desligar todos os sistemas de Segu‐
rança Inteligente.◀
Sumário
Tecla na viatura
Tecla de segurança inteligente
Câmara
A câmara encontra-se na zona do retrovisor in‐
terior.
Manter o pára-brisas limpo e desobstruído na
zona à frente do retrovisor interior.
Ligar/desligar
Ligar automaticamente
O sistema fica automaticamente activo cada
vez que iniciar a viagem.
Desligar Premir tecla: os sistemas são desacti‐
vados. O LED apaga.
Premir novamente a tecla: os sistemas são ac‐
tivados. O LED acende.
Aviso com função de travagem
Visualização
Em caso de colisão iminente com uma pessoa
reconhecida, é exibido um símbolo de adver‐
tência no painel de instrumentos e no display
Head-Up.
O símbolo vermelho é indicado e ouve-
-se um sinal.
Intervir de imediato por meio de travagem ou
desvio.
Aplicação dos travões A advertência solicita intervenção. Durante
uma advertência é utilizada a potência máxima
dos travões. A condição para a assistências
dos travões é o accionamento do pedal do tra‐
vão suficientemente rápida e forte. Adicional‐
mente, o sistema pode prestar assistência no
caso de perigo de colisão através de uma li‐
geira aplicação dos travões. A viatura pode ser
abrandada desde uma baixa velocidade até à
paragem.
Caixa de velocidades manual: Em caso de tra‐
vagem até à paragem, o motor pode ser desli‐
gado.Seite 122ComandosSegurança122
Online Edition for Part no. 01 40 2 963 967 - VI/15

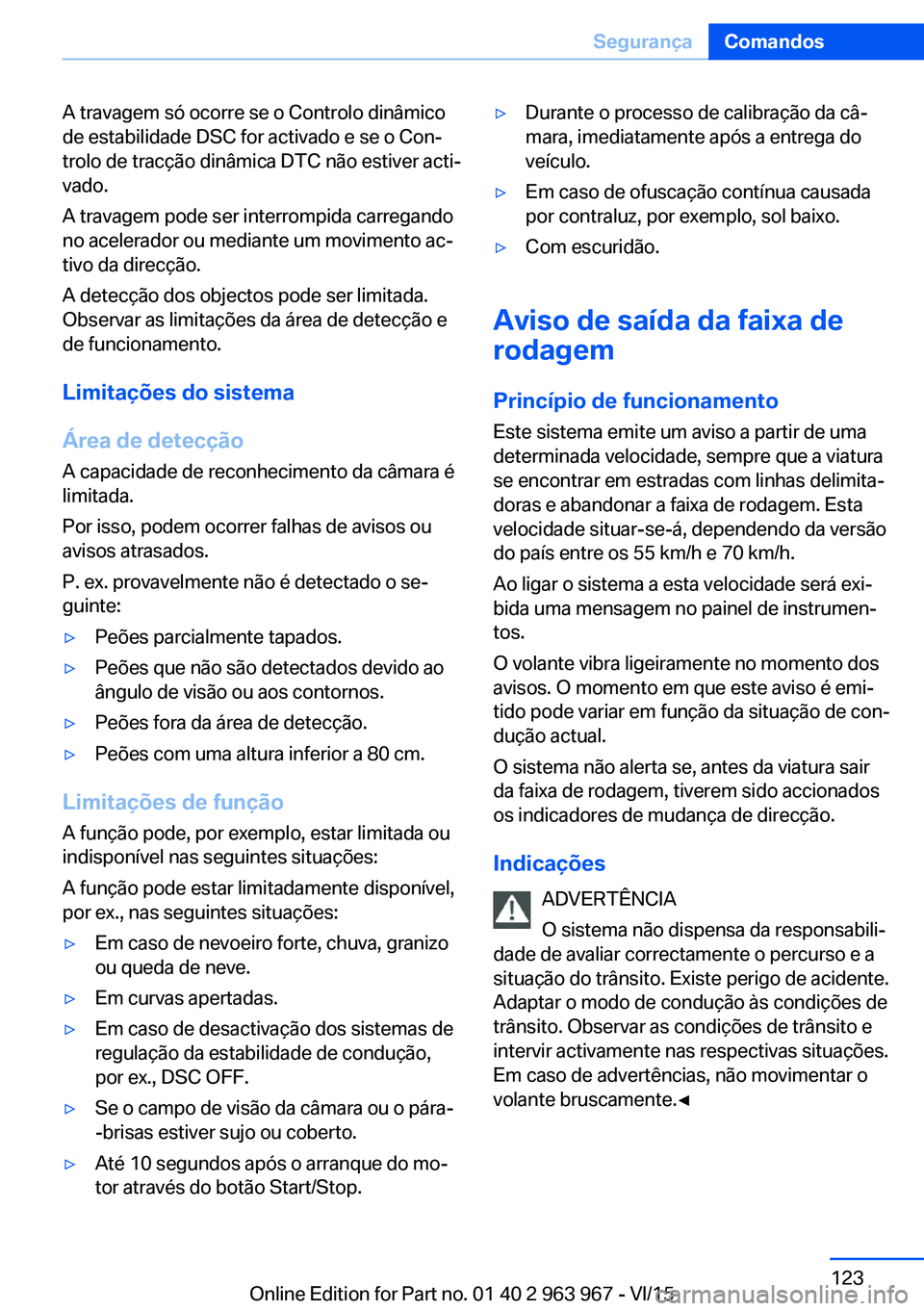

A travagem só ocorre se o Controlo dinâmico
de estabilidade DSC for activado e se o Con‐
trolo de tracção dinâmica DTC não estiver acti‐
vado.
A travagem pode ser interrompida carregando
no acelerador ou mediante um movimento ac‐
tivo da direcção.
A detecção dos objectos pode ser limitada.
Observar as limitações da área de detecção e
de funcionamento.
Limitações do sistema
Área de detecção
A capacidade de reconhecimento da câmara é
limitada.
Por isso, podem ocorrer falhas de avisos ou
avisos atrasados.
P. ex. provavelmente não é detectado o se‐
guinte:▷Peões parcialmente tapados.▷Peões que não são detectados devido ao
ângulo de visão ou aos contornos.▷Peões fora da área de detecção.▷Peões com uma altura inferior a 80 cm.
Limitações de função
A função pode, por exemplo, estar limitada ou
indisponível nas seguintes situações:
A função pode estar limitadamente disponível,
por ex., nas seguintes situações:
▷Em caso de nevoeiro forte, chuva, granizo
ou queda de neve.▷Em curvas apertadas.▷Em caso de desactivação dos sistemas de
regulação da estabilidade de condução,
por ex., DSC OFF.▷Se o campo de visão da câmara ou o pára-
-brisas estiver sujo ou coberto.▷Até 10 segundos após o arranque do mo‐
tor através do botão Start/Stop.▷Durante o processo de calibração da câ‐
mara, imediatamente após a entrega do
veículo.▷Em caso de ofuscação contínua causada
por contraluz, por exemplo, sol baixo.▷Com escuridão.
Aviso de saída da faixa de
rodagem
Princípio de funcionamento
Este sistema emite um aviso a partir de uma
determinada velocidade, sempre que a viatura
se encontrar em estradas com linhas delimita‐
doras e abandonar a faixa de rodagem. Esta
velocidade situar-se-á, dependendo da versão
do país entre os 55 km/h e 70 km/h.
Ao ligar o sistema a esta velocidade será exi‐
bida uma mensagem no painel de instrumen‐
tos.
O volante vibra ligeiramente no momento dos
avisos. O momento em que este aviso é emi‐
tido pode variar em função da situação de con‐
dução actual.
O sistema não alerta se, antes da viatura sair
da faixa de rodagem, tiverem sido accionados
os indicadores de mudança de direcção.
Indicações ADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente o percurso e a
situação do trânsito. Existe perigo de acidente.
Adaptar o modo de condução às condições de
trânsito. Observar as condições de trânsito e
intervir activamente nas respectivas situações.
Em caso de advertências, não movimentar o
volante bruscamente.◀
Seite 123SegurançaComandos123
Online Edition for Part no. 01 40 2 963 967 - VI/15

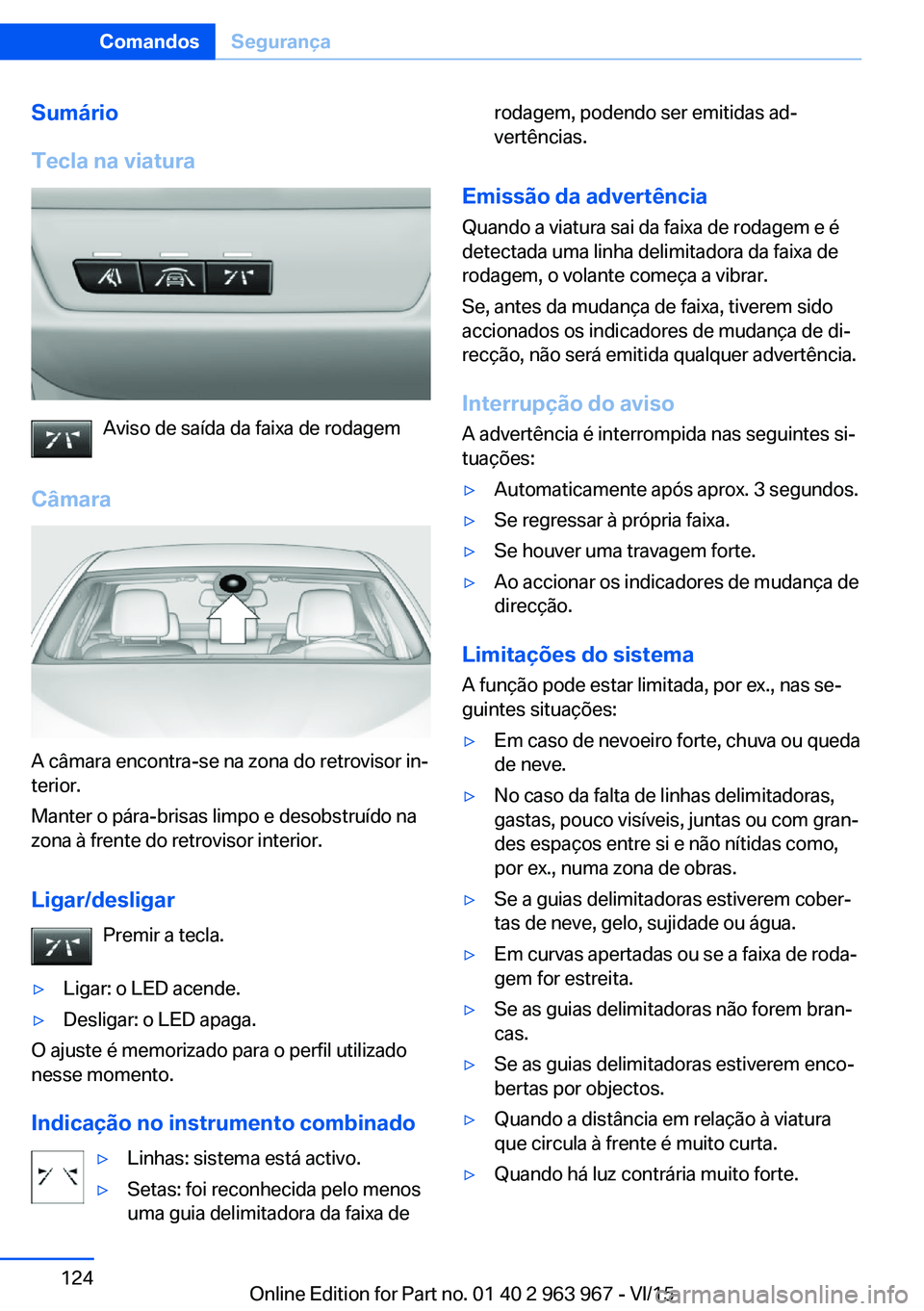

Sumário
Tecla na viatura
Aviso de saída da faixa de rodagem
Câmara
A câmara encontra-se na zona do retrovisor in‐
terior.
Manter o pára-brisas limpo e desobstruído na
zona à frente do retrovisor interior.
Ligar/desligar Premir a tecla.
▷Ligar: o LED acende.▷Desligar: o LED apaga.
O ajuste é memorizado para o perfil utilizado
nesse momento.
Indicação no instrumento combinado
▷Linhas: sistema está activo.▷Setas: foi reconhecida pelo menos
uma guia delimitadora da faixa derodagem, podendo ser emitidas ad‐
vertências.
Emissão da advertência
Quando a viatura sai da faixa de rodagem e é
detectada uma linha delimitadora da faixa de
rodagem, o volante começa a vibrar.
Se, antes da mudança de faixa, tiverem sido
accionados os indicadores de mudança de di‐
recção, não será emitida qualquer advertência.
Interrupção do aviso
A advertência é interrompida nas seguintes si‐
tuações:
▷Automaticamente após aprox. 3 segundos.▷Se regressar à própria faixa.▷Se houver uma travagem forte.▷Ao accionar os indicadores de mudança de
direcção.
Limitações do sistema
A função pode estar limitada, por ex., nas se‐
guintes situações:
▷Em caso de nevoeiro forte, chuva ou queda
de neve.▷No caso da falta de linhas delimitadoras,
gastas, pouco visíveis, juntas ou com gran‐
des espaços entre si e não nítidas como,
por ex., numa zona de obras.▷Se a guias delimitadoras estiverem cober‐
tas de neve, gelo, sujidade ou água.▷Em curvas apertadas ou se a faixa de roda‐
gem for estreita.▷Se as guias delimitadoras não forem bran‐
cas.▷Se as guias delimitadoras estiverem enco‐
bertas por objectos.▷Quando a distância em relação à viatura
que circula à frente é muito curta.▷Quando há luz contrária muito forte.Seite 124ComandosSegurança124
Online Edition for Part no. 01 40 2 963 967 - VI/15

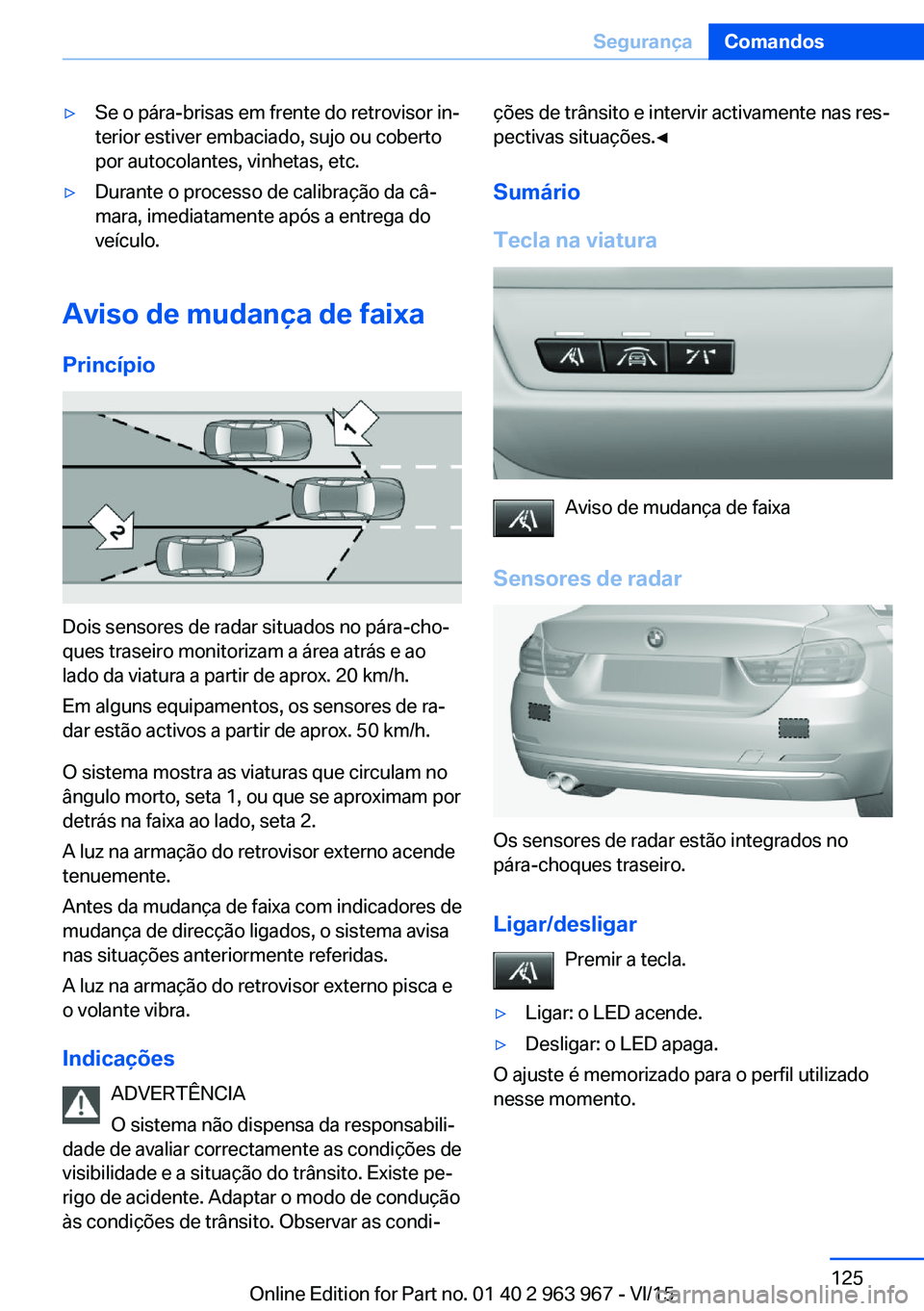

▷Se o pára-brisas em frente do retrovisor in‐
terior estiver embaciado, sujo ou coberto
por autocolantes, vinhetas, etc.▷Durante o processo de calibração da câ‐
mara, imediatamente após a entrega do
veículo.
Aviso de mudança de faixa
Princípio
Dois sensores de radar situados no pára-cho‐
ques traseiro monitorizam a área atrás e ao
lado da viatura a partir de aprox. 20 km/h.
Em alguns equipamentos, os sensores de ra‐
dar estão activos a partir de aprox. 50 km/h.
O sistema mostra as viaturas que circulam no
ângulo morto, seta 1, ou que se aproximam por
detrás na faixa ao lado, seta 2.
A luz na armação do retrovisor externo acende
tenuemente.
Antes da mudança de faixa com indicadores de
mudança de direcção ligados, o sistema avisa
nas situações anteriormente referidas.
A luz na armação do retrovisor externo pisca e
o volante vibra.
Indicações ADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente as condições de
visibilidade e a situação do trânsito. Existe pe‐
rigo de acidente. Adaptar o modo de condução às condições de trânsito. Observar as condi‐
ções de trânsito e intervir activamente nas res‐
pectivas situações.◀
Sumário
Tecla na viatura
Aviso de mudança de faixa
Sensores de radar
Os sensores de radar estão integrados no
pára-choques traseiro.
Ligar/desligar Premir a tecla.
▷Ligar: o LED acende.▷Desligar: o LED apaga.
O ajuste é memorizado para o perfil utilizado
nesse momento.
Seite 125SegurançaComandos125
Online Edition for Part no. 01 40 2 963 967 - VI/15

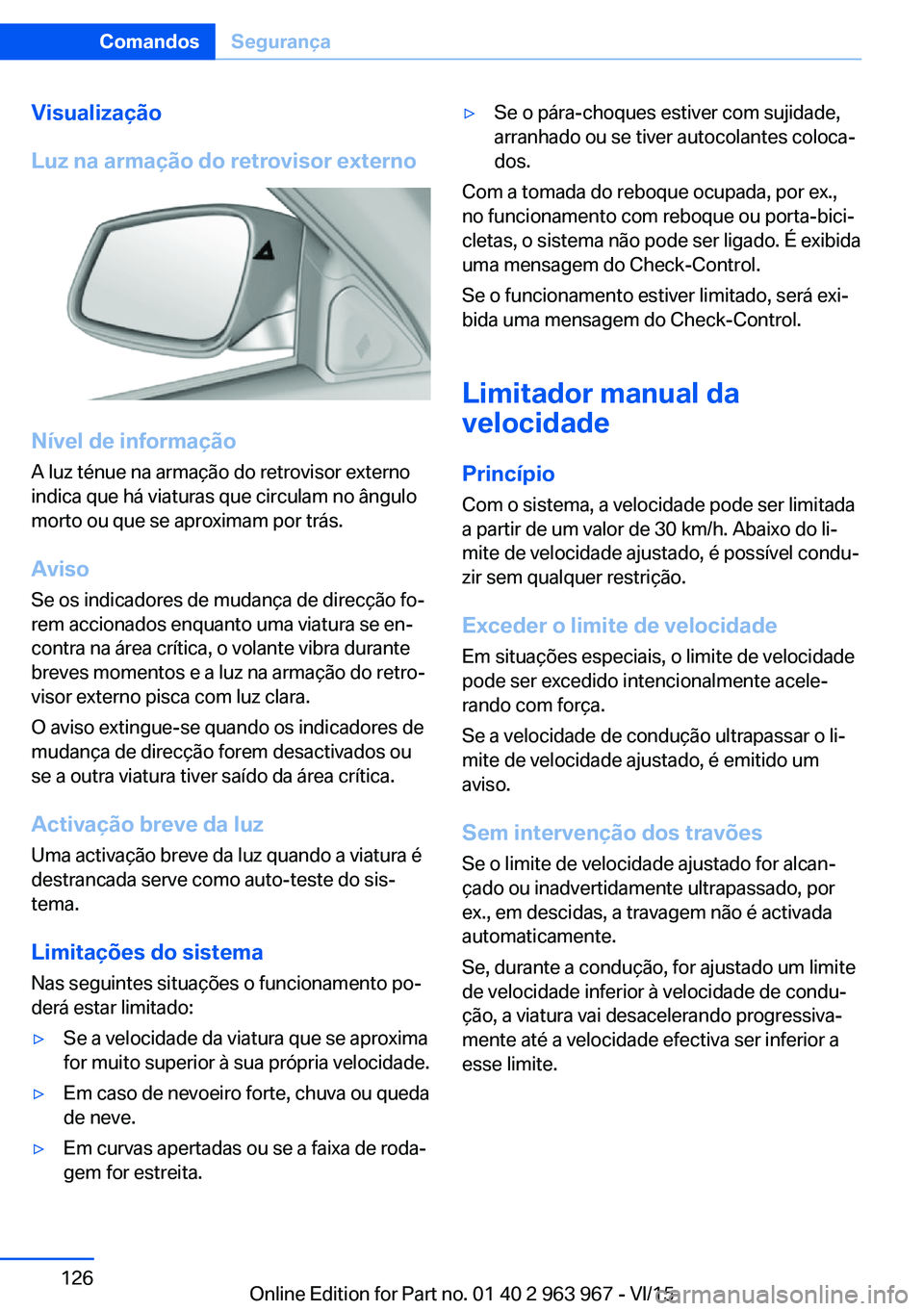

Visualização
Luz na armação do retrovisor externo
Nível de informação
A luz ténue na armação do retrovisor externo
indica que há viaturas que circulam no ângulo
morto ou que se aproximam por trás.
Aviso Se os indicadores de mudança de direcção fo‐
rem accionados enquanto uma viatura se en‐
contra na área crítica, o volante vibra durante
breves momentos e a luz na armação do retro‐
visor externo pisca com luz clara.
O aviso extingue-se quando os indicadores de
mudança de direcção forem desactivados ou
se a outra viatura tiver saído da área crítica.
Activação breve da luz
Uma activação breve da luz quando a viatura é
destrancada serve como auto-teste do sis‐
tema.
Limitações do sistema
Nas seguintes situações o funcionamento po‐
derá estar limitado:
▷Se a velocidade da viatura que se aproxima
for muito superior à sua própria velocidade.▷Em caso de nevoeiro forte, chuva ou queda
de neve.▷Em curvas apertadas ou se a faixa de roda‐
gem for estreita.▷Se o pára-choques estiver com sujidade,
arranhado ou se tiver autocolantes coloca‐
dos.
Com a tomada do reboque ocupada, por ex.,
no funcionamento com reboque ou porta-bici‐
cletas, o sistema não pode ser ligado. É exibida
uma mensagem do Check-Control.
Se o funcionamento estiver limitado, será exi‐
bida uma mensagem do Check-Control.
Limitador manual da
velocidade
Princípio Com o sistema, a velocidade pode ser limitada
a partir de um valor de 30 km/h. Abaixo do li‐
mite de velocidade ajustado, é possível condu‐
zir sem qualquer restrição.
Exceder o limite de velocidade Em situações especiais, o limite de velocidade
pode ser excedido intencionalmente acele‐
rando com força.
Se a velocidade de condução ultrapassar o li‐
mite de velocidade ajustado, é emitido um
aviso.
Sem intervenção dos travões Se o limite de velocidade ajustado for alcan‐
çado ou inadvertidamente ultrapassado, por
ex., em descidas, a travagem não é activada
automaticamente.
Se, durante a condução, for ajustado um limite
de velocidade inferior à velocidade de condu‐
ção, a viatura vai desacelerando progressiva‐
mente até a velocidade efectiva ser inferior a
esse limite.
Seite 126ComandosSegurança126
Online Edition for Part no. 01 40 2 963 967 - VI/15

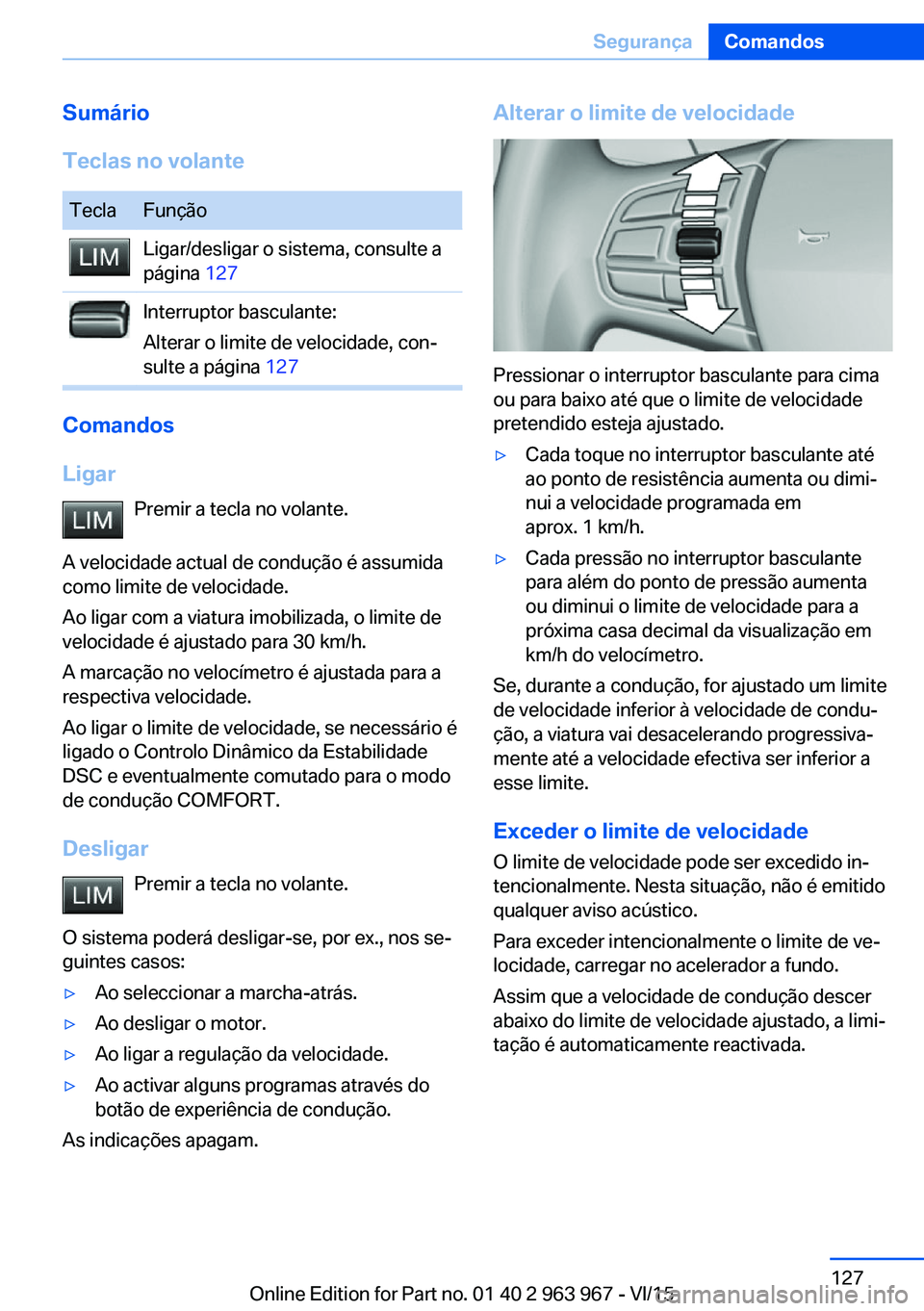

Sumário
Teclas no volanteTeclaFunçãoLigar/desligar o sistema, consulte a
página 127Interruptor basculante:
Alterar o limite de velocidade, con‐
sulte a página 127
Comandos
Ligar Premir a tecla no volante.
A velocidade actual de condução é assumida
como limite de velocidade.
Ao ligar com a viatura imobilizada, o limite de
velocidade é ajustado para 30 km/h.
A marcação no velocímetro é ajustada para a
respectiva velocidade.
Ao ligar o limite de velocidade, se necessário é
ligado o Controlo Dinâmico da Estabilidade
DSC e eventualmente comutado para o modo
de condução COMFORT.
Desligar Premir a tecla no volante.
O sistema poderá desligar-se, por ex., nos se‐
guintes casos:
▷Ao seleccionar a marcha-atrás.▷Ao desligar o motor.▷Ao ligar a regulação da velocidade.▷Ao activar alguns programas através do
botão de experiência de condução.
As indicações apagam.
Alterar o limite de velocidade
Pressionar o interruptor basculante para cima
ou para baixo até que o limite de velocidade
pretendido esteja ajustado.
▷Cada toque no interruptor basculante até
ao ponto de resistência aumenta ou dimi‐
nui a velocidade programada em
aprox. 1 km/h.▷Cada pressão no interruptor basculante
para além do ponto de pressão aumenta
ou diminui o limite de velocidade para a
próxima casa decimal da visualização em
km/h do velocímetro.
Se, durante a condução, for ajustado um limite
de velocidade inferior à velocidade de condu‐
ção, a viatura vai desacelerando progressiva‐
mente até a velocidade efectiva ser inferior a
esse limite.
Exceder o limite de velocidade
O limite de velocidade pode ser excedido in‐
tencionalmente. Nesta situação, não é emitido
qualquer aviso acústico.
Para exceder intencionalmente o limite de ve‐
locidade, carregar no acelerador a fundo.
Assim que a velocidade de condução descer
abaixo do limite de velocidade ajustado, a limi‐
tação é automaticamente reactivada.
Seite 127SegurançaComandos127
Online Edition for Part no. 01 40 2 963 967 - VI/15

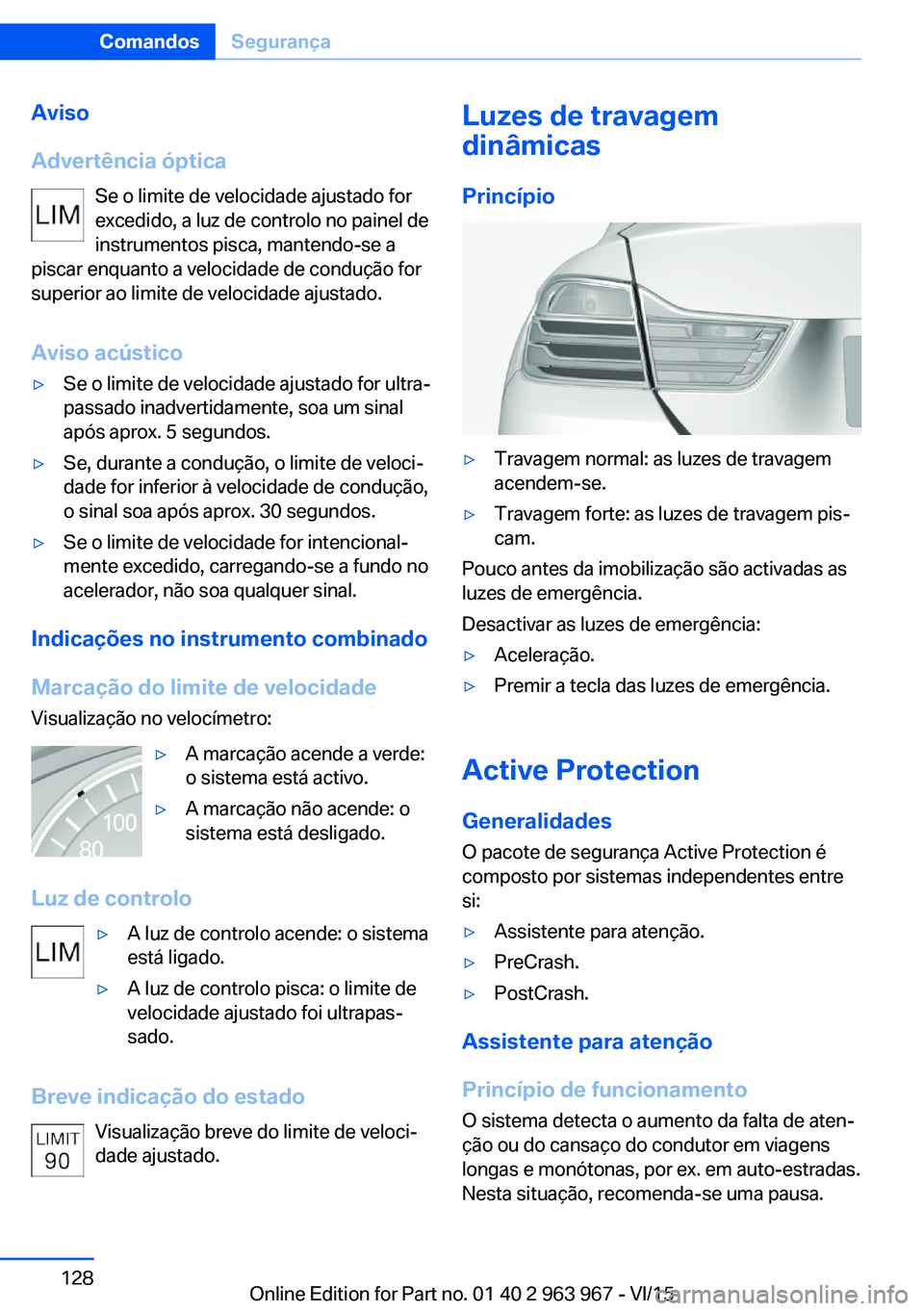

Aviso
Advertência óptica Se o limite de velocidade ajustado for
excedido, a luz de controlo no painel de
instrumentos pisca, mantendo-se a
piscar enquanto a velocidade de condução for
superior ao limite de velocidade ajustado.
Aviso acústico▷Se o limite de velocidade ajustado for ultra‐
passado inadvertidamente, soa um sinal
após aprox. 5 segundos.▷Se, durante a condução, o limite de veloci‐
dade for inferior à velocidade de condução,
o sinal soa após aprox. 30 segundos.▷Se o limite de velocidade for intencional‐
mente excedido, carregando-se a fundo no
acelerador, não soa qualquer sinal.
Indicações no instrumento combinado
Marcação do limite de velocidade Visualização no velocímetro:
▷A marcação acende a verde:
o sistema está activo.▷A marcação não acende: o
sistema está desligado.
Luz de controlo
▷A luz de controlo acende: o sistema
está ligado.▷A luz de controlo pisca: o limite de
velocidade ajustado foi ultrapas‐
sado.
Breve indicação do estado
Visualização breve do limite de veloci‐
dade ajustado.
Luzes de travagem
dinâmicas
Princípio▷Travagem normal: as luzes de travagem
acendem-se.▷Travagem forte: as luzes de travagem pis‐
cam.
Pouco antes da imobilização são activadas as
luzes de emergência.
Desactivar as luzes de emergência:
▷Aceleração.▷Premir a tecla das luzes de emergência.
Active Protection
Generalidades
O pacote de segurança Active Protection é
composto por sistemas independentes entre si:
▷Assistente para atenção.▷PreCrash.▷PostCrash.
Assistente para atenção
Princípio de funcionamento O sistema detecta o aumento da falta de aten‐
ção ou do cansaço do condutor em viagens
longas e monótonas, por ex. em auto-estradas.
Nesta situação, recomenda-se uma pausa.
Seite 128ComandosSegurança128
Online Edition for Part no. 01 40 2 963 967 - VI/15

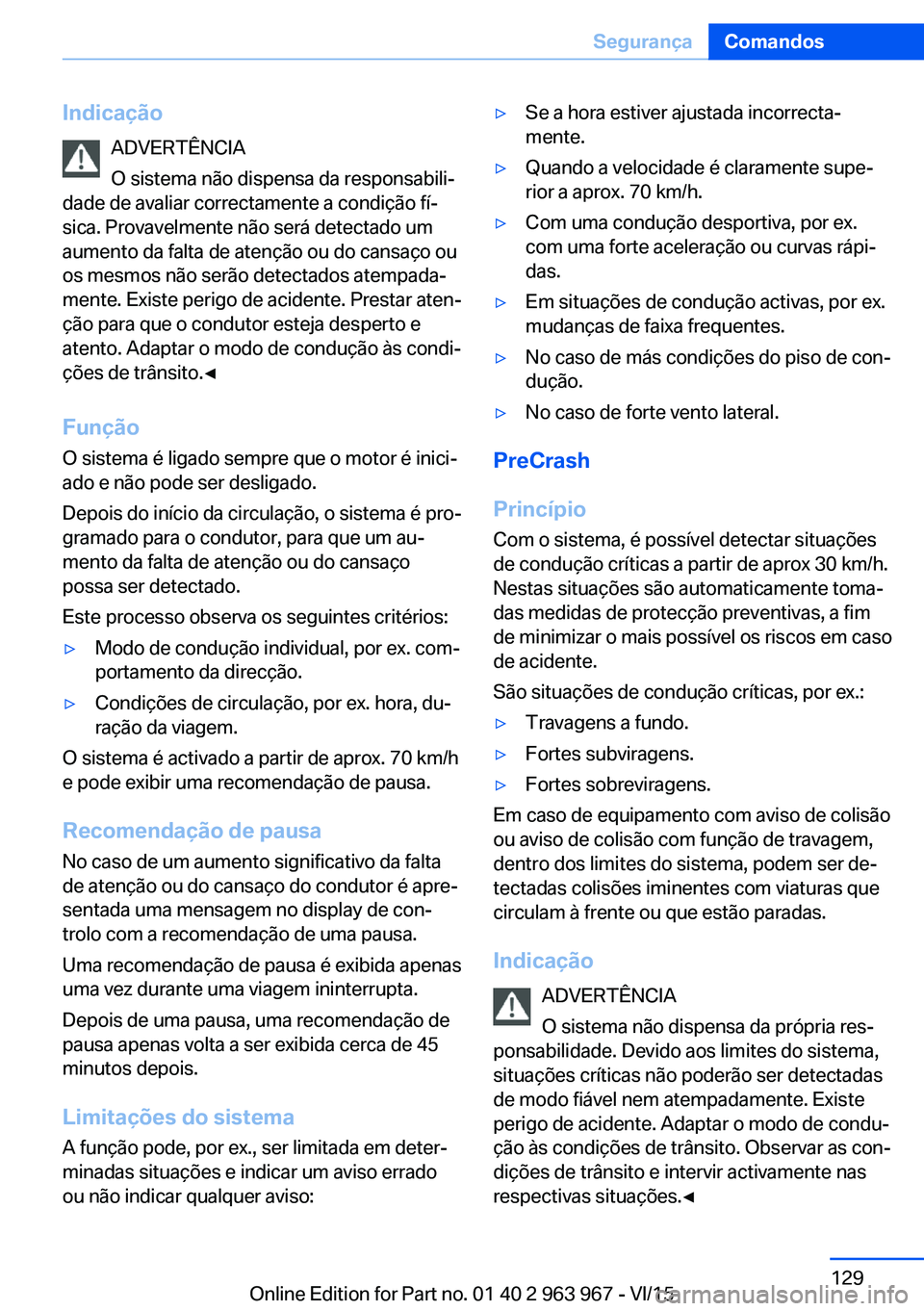

IndicaçãoADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente a condição fí‐ sica. Provavelmente não será detectado um
aumento da falta de atenção ou do cansaço ou
os mesmos não serão detectados atempada‐
mente. Existe perigo de acidente. Prestar aten‐
ção para que o condutor esteja desperto e
atento. Adaptar o modo de condução às condi‐
ções de trânsito.◀
Função
O sistema é ligado sempre que o motor é inici‐
ado e não pode ser desligado.
Depois do início da circulação, o sistema é pro‐
gramado para o condutor, para que um au‐
mento da falta de atenção ou do cansaço
possa ser detectado.
Este processo observa os seguintes critérios:▷Modo de condução individual, por ex. com‐
portamento da direcção.▷Condições de circulação, por ex. hora, du‐
ração da viagem.
O sistema é activado a partir de aprox. 70 km/h
e pode exibir uma recomendação de pausa.
Recomendação de pausa
No caso de um aumento significativo da falta
de atenção ou do cansaço do condutor é apre‐
sentada uma mensagem no display de con‐
trolo com a recomendação de uma pausa.
Uma recomendação de pausa é exibida apenas
uma vez durante uma viagem ininterrupta.
Depois de uma pausa, uma recomendação de
pausa apenas volta a ser exibida cerca de 45
minutos depois.
Limitações do sistema
A função pode, por ex., ser limitada em deter‐
minadas situações e indicar um aviso errado
ou não indicar qualquer aviso:
▷Se a hora estiver ajustada incorrecta‐
mente.▷Quando a velocidade é claramente supe‐
rior a aprox. 70 km/h.▷Com uma condução desportiva, por ex.
com uma forte aceleração ou curvas rápi‐
das.▷Em situações de condução activas, por ex.
mudanças de faixa frequentes.▷No caso de más condições do piso de con‐
dução.▷No caso de forte vento lateral.
PreCrash
Princípio Com o sistema, é possível detectar situações
de condução críticas a partir de aprox 30 km/h.
Nestas situações são automaticamente toma‐
das medidas de protecção preventivas, a fim
de minimizar o mais possível os riscos em caso
de acidente.
São situações de condução críticas, por ex.:
▷Travagens a fundo.▷Fortes subviragens.▷Fortes sobreviragens.
Em caso de equipamento com aviso de colisão
ou aviso de colisão com função de travagem,
dentro dos limites do sistema, podem ser de‐
tectadas colisões iminentes com viaturas que
circulam à frente ou que estão paradas.
Indicação ADVERTÊNCIA
O sistema não dispensa da própria res‐
ponsabilidade. Devido aos limites do sistema,
situações críticas não poderão ser detectadas
de modo fiável nem atempadamente. Existe
perigo de acidente. Adaptar o modo de condu‐
ção às condições de trânsito. Observar as con‐
dições de trânsito e intervir activamente nas
respectivas situações.◀
Seite 129SegurançaComandos129
Online Edition for Part no. 01 40 2 963 967 - VI/15

Função
Depois de colocar o cinto de segurança, os
cintos de segurança dianteiros são tensiona‐
dos automaticamente uma vez depois do ar‐
ranque.
Em situações de condução críticas ficam acti‐
vas as seguintes funções individuais, conforme
necessário:▷Os cintos de segurança dianteiros são ten‐
sionados automaticamente.▷Os vidros são fechados automaticamente.▷O tejadilho de vidro é fechado automatica‐
mente.
Após uma situação de condução crítica sem
acidente, os cintos de segurança são nova‐
mente soltos. Todos os outros sistemas po‐
dem ser novamente repostos no ajuste preten‐
dido.
Se a tensão dos cintos não ficar automatica‐
mente mais frouxa, parar a viatura e abrir o
cinto com a tecla vermelha do fecho. Antes de
continuar a viagem, fechar novamente o cinto.
PostCrash
Em determinadas situações de acidente, o sis‐
tema pode imobilizar a viatura sem a interven‐
ção do condutor. O risco de outra colisão e das
respectivas consequências poderá assim ser
minimizado.
Ao accionar o pedal do travão, a viatura pode
ser travada com mais força. Deste modo, é in‐
terrompida a travagem automática. Ao accio‐ nar o acelerador, a travagem automática tam‐
bém é interrompida.
Depois de uma imobilização, o travão é solto automaticamente. Proteger a viatura contra
deslize.
Seite 130ComandosSegurança130
Online Edition for Part no. 01 40 2 963 967 - VI/15
