BMW 4 SERIES GRAN COUPE 2016 Instructieboekjes (in Dutch)

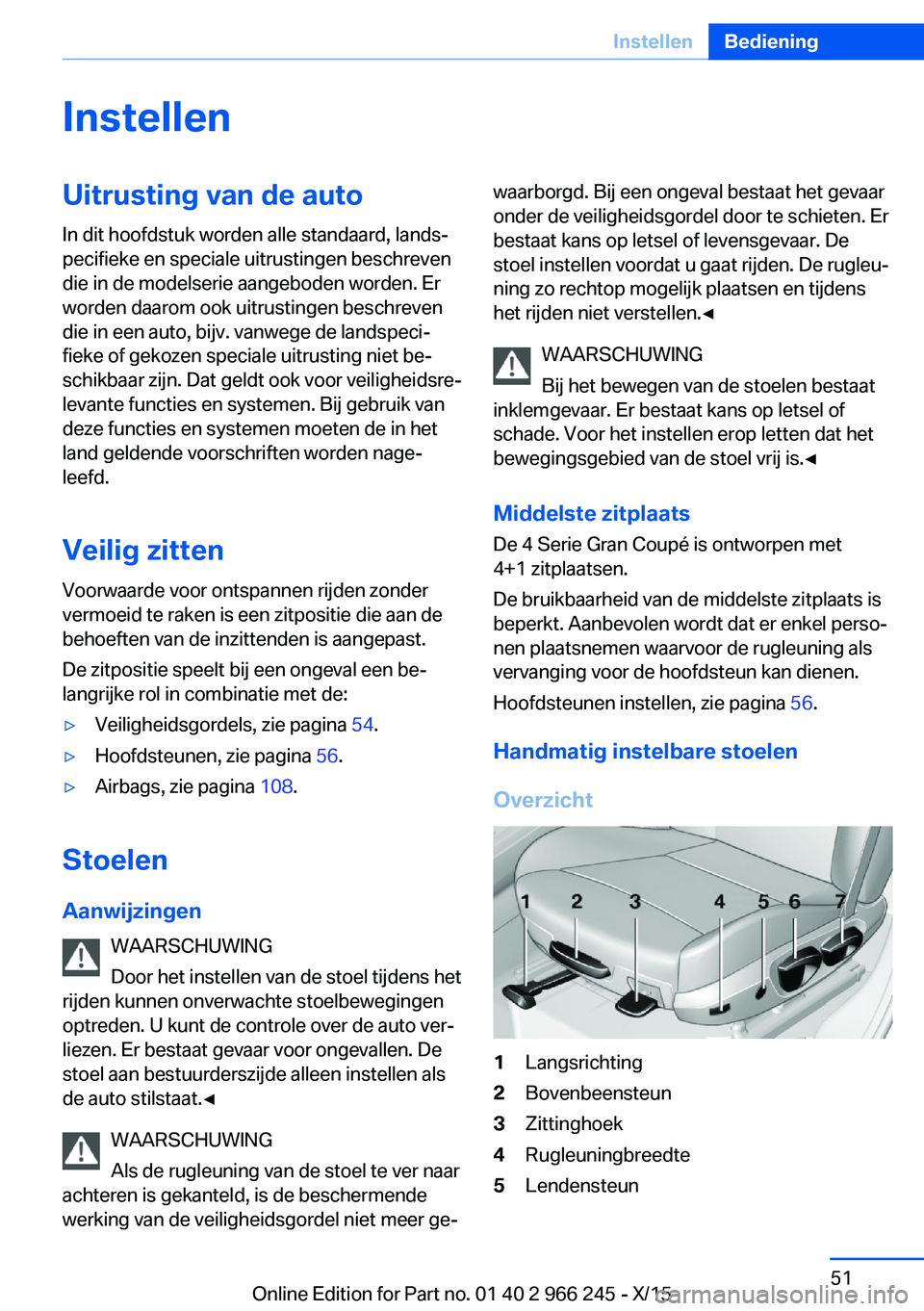

InstellenUitrusting van de auto
In dit hoofdstuk worden alle standaard, lands‐
pecifieke en speciale uitrustingen beschreven
die in de modelserie aangeboden worden. Er
worden daarom ook uitrustingen beschreven
die in een auto, bijv. vanwege de landspeci‐
fieke of gekozen speciale uitrusting niet be‐
schikbaar zijn. Dat geldt ook voor veiligheidsre‐
levante functies en systemen. Bij gebruik van
deze functies en systemen moeten de in het
land geldende voorschriften worden nage‐
leefd.
Veilig zitten Voorwaarde voor ontspannen rijden zonder
vermoeid te raken is een zitpositie die aan de
behoeften van de inzittenden is aangepast.
De zitpositie speelt bij een ongeval een be‐
langrijke rol in combinatie met de:▷Veiligheidsgordels, zie pagina 54.▷Hoofdsteunen, zie pagina 56.▷Airbags, zie pagina 108.
Stoelen
Aanwijzingen WAARSCHUWING
Door het instellen van de stoel tijdens het
rijden kunnen onverwachte stoelbewegingen
optreden. U kunt de controle over de auto ver‐
liezen. Er bestaat gevaar voor ongevallen. De
stoel aan bestuurderszijde alleen instellen als
de auto stilstaat.◀
WAARSCHUWING
Als de rugleuning van de stoel te ver naar
achteren is gekanteld, is de beschermende
werking van de veiligheidsgordel niet meer ge‐
waarborgd. Bij een ongeval bestaat het gevaar
onder de veiligheidsgordel door te schieten. Er
bestaat kans op letsel of levensgevaar. De
stoel instellen voordat u gaat rijden. De rugleu‐
ning zo rechtop mogelijk plaatsen en tijdens
het rijden niet verstellen.◀
WAARSCHUWING
Bij het bewegen van de stoelen bestaat
inklemgevaar. Er bestaat kans op letsel of
schade. Voor het instellen erop letten dat het
bewegingsgebied van de stoel vrij is.◀
Middelste zitplaats
De 4 Serie Gran Coupé is ontworpen met
4+1 zitplaatsen.
De bruikbaarheid van de middelste zitplaats is
beperkt. Aanbevolen wordt dat er enkel perso‐
nen plaatsnemen waarvoor de rugleuning als
vervanging voor de hoofdsteun kan dienen.
Hoofdsteunen instellen, zie pagina 56.
Handmatig instelbare stoelen
Overzicht1Langsrichting2Bovenbeensteun3Zittinghoek4Rugleuningbreedte5LendensteunSeite 51InstellenBediening51
Online Edition for Part no. 01 40 2 966 245 - X/15

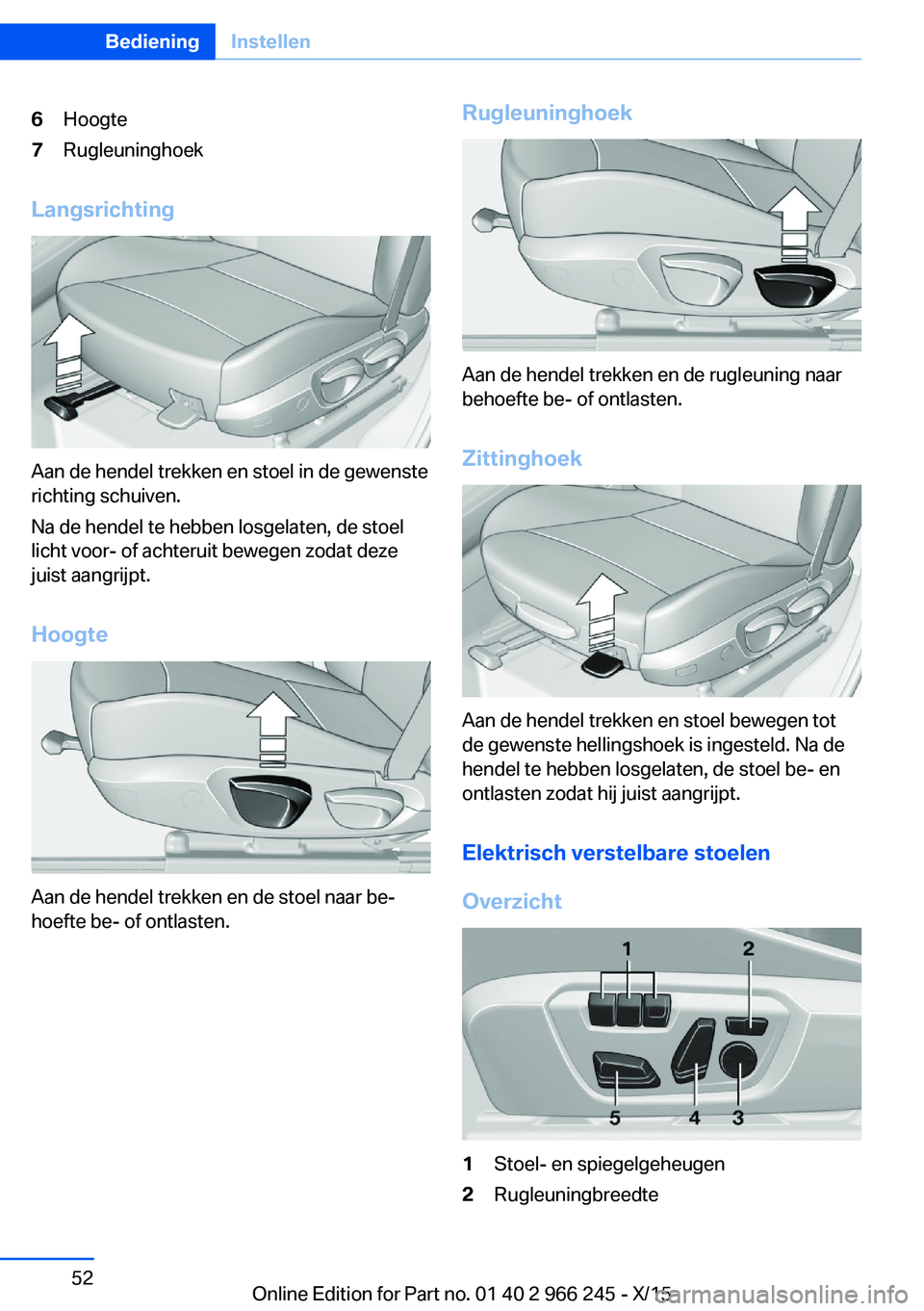

6Hoogte7Rugleuninghoek
Langsrichting
Aan de hendel trekken en stoel in de gewenste
richting schuiven.
Na de hendel te hebben losgelaten, de stoel
licht voor- of achteruit bewegen zodat deze
juist aangrijpt.
Hoogte
Aan de hendel trekken en de stoel naar be‐
hoefte be- of ontlasten.
Rugleuninghoek
Aan de hendel trekken en de rugleuning naar
behoefte be- of ontlasten.
Zittinghoek
Aan de hendel trekken en stoel bewegen tot
de gewenste hellingshoek is ingesteld. Na de
hendel te hebben losgelaten, de stoel be- en
ontlasten zodat hij juist aangrijpt.
Elektrisch verstelbare stoelen
Overzicht
1Stoel- en spiegelgeheugen2RugleuningbreedteSeite 52BedieningInstellen52
Online Edition for Part no. 01 40 2 966 245 - X/15

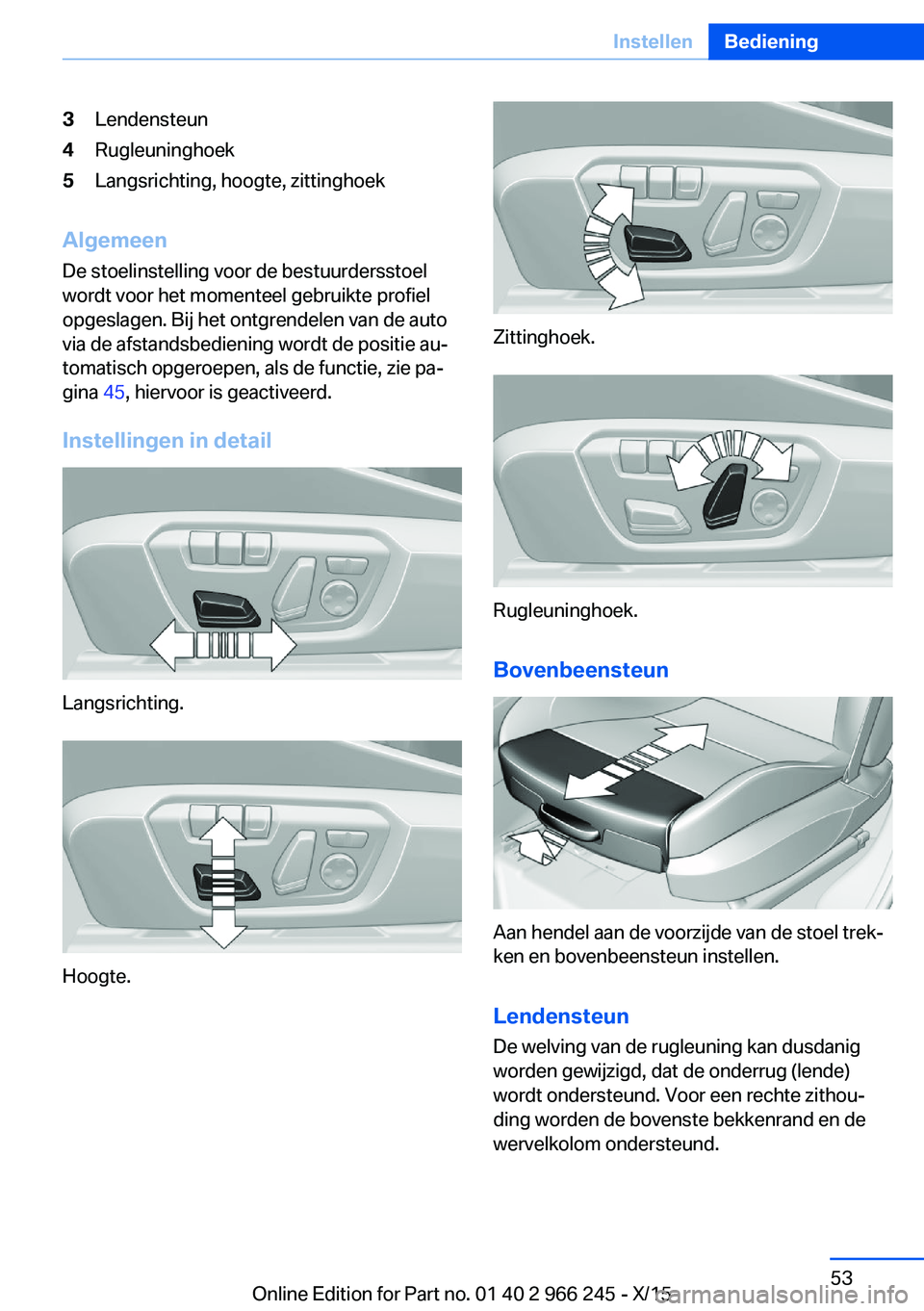

3Lendensteun4Rugleuninghoek5Langsrichting, hoogte, zittinghoek
Algemeen
De stoelinstelling voor de bestuurdersstoel
wordt voor het momenteel gebruikte profiel
opgeslagen. Bij het ontgrendelen van de auto
via de afstandsbediening wordt de positie au‐
tomatisch opgeroepen, als de functie, zie pa‐
gina 45, hiervoor is geactiveerd.
Instellingen in detail
Langsrichting.
Hoogte.
Zittinghoek.
Rugleuninghoek.
Bovenbeensteun
Aan hendel aan de voorzijde van de stoel trek‐
ken en bovenbeensteun instellen.
Lendensteun
De welving van de rugleuning kan dusdanig
worden gewijzigd, dat de onderrug (lende)
wordt ondersteund. Voor een rechte zithou‐
ding worden de bovenste bekkenrand en de
wervelkolom ondersteund.
Seite 53InstellenBediening53
Online Edition for Part no. 01 40 2 966 245 - X/15

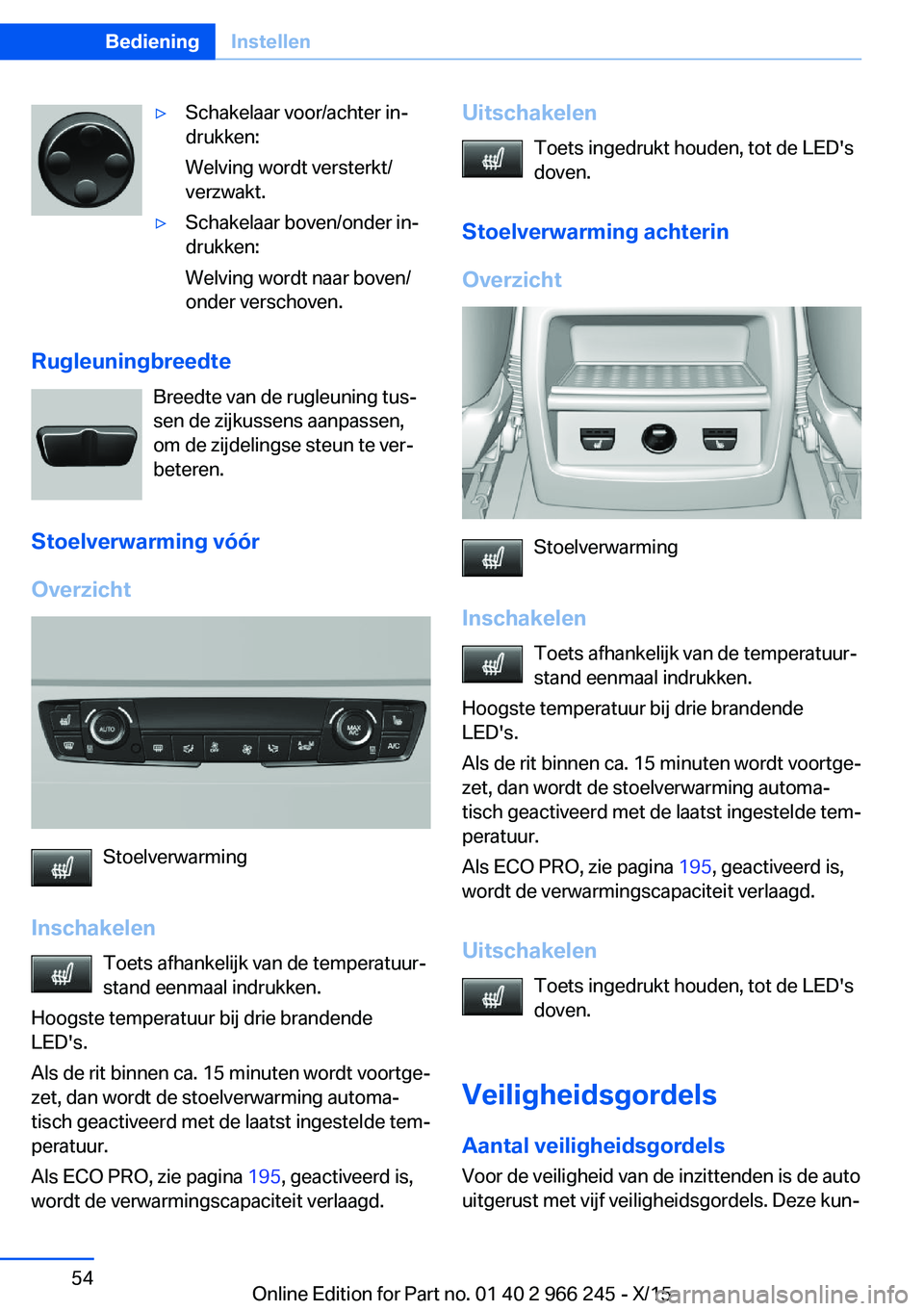

▷Schakelaar voor/achter in‐
drukken:
Welving wordt versterkt/
verzwakt.▷Schakelaar boven/onder in‐
drukken:
Welving wordt naar boven/
onder verschoven.
Rugleuningbreedte
Breedte van de rugleuning tus‐sen de zijkussens aanpassen,
om de zijdelingse steun te ver‐
beteren.
Stoelverwarming vóór
Overzicht
Stoelverwarming
Inschakelen Toets afhankelijk van de temperatuur‐
stand eenmaal indrukken.
Hoogste temperatuur bij drie brandende
LED's.
Als de rit binnen ca. 15 minuten wordt voortge‐
zet, dan wordt de stoelverwarming automa‐
tisch geactiveerd met de laatst ingestelde tem‐
peratuur.
Als ECO PRO, zie pagina 195, geactiveerd is,
wordt de verwarmingscapaciteit verlaagd.
Uitschakelen
Toets ingedrukt houden, tot de LED's
doven.
Stoelverwarming achterin
Overzicht
Stoelverwarming
Inschakelen Toets afhankelijk van de temperatuur‐
stand eenmaal indrukken.
Hoogste temperatuur bij drie brandende
LED's.
Als de rit binnen ca. 15 minuten wordt voortge‐
zet, dan wordt de stoelverwarming automa‐
tisch geactiveerd met de laatst ingestelde tem‐
peratuur.
Als ECO PRO, zie pagina 195, geactiveerd is,
wordt de verwarmingscapaciteit verlaagd.
Uitschakelen Toets ingedrukt houden, tot de LED's
doven.
Veiligheidsgordels Aantal veiligheidsgordels
Voor de veiligheid van de inzittenden is de auto
uitgerust met vijf veiligheidsgordels. Deze kun‐
Seite 54BedieningInstellen54
Online Edition for Part no. 01 40 2 966 245 - X/15

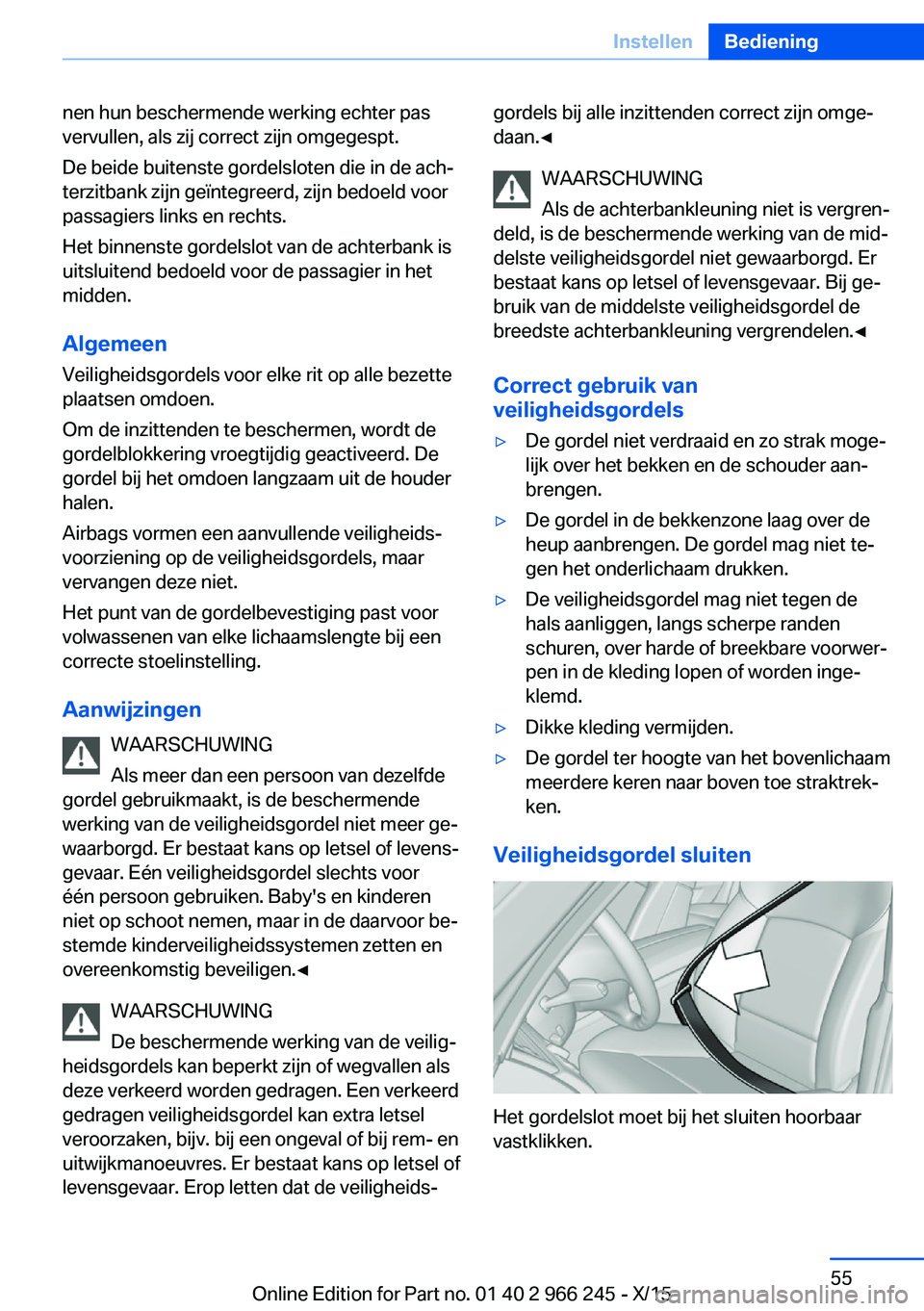

nen hun beschermende werking echter pas
vervullen, als zij correct zijn omgegespt.
De beide buitenste gordelsloten die in de ach‐
terzitbank zijn geïntegreerd, zijn bedoeld voor
passagiers links en rechts.
Het binnenste gordelslot van de achterbank is
uitsluitend bedoeld voor de passagier in het
midden.
Algemeen
Veiligheidsgordels voor elke rit op alle bezette
plaatsen omdoen.
Om de inzittenden te beschermen, wordt de
gordelblokkering vroegtijdig geactiveerd. De
gordel bij het omdoen langzaam uit de houder
halen.
Airbags vormen een aanvullende veiligheids‐
voorziening op de veiligheidsgordels, maar
vervangen deze niet.
Het punt van de gordelbevestiging past voor
volwassenen van elke lichaamslengte bij een
correcte stoelinstelling.
Aanwijzingen WAARSCHUWING
Als meer dan een persoon van dezelfde
gordel gebruikmaakt, is de beschermende
werking van de veiligheidsgordel niet meer ge‐
waarborgd. Er bestaat kans op letsel of levens‐
gevaar. Eén veiligheidsgordel slechts voor
één persoon gebruiken. Baby's en kinderen
niet op schoot nemen, maar in de daarvoor be‐
stemde kinderveiligheidssystemen zetten en
overeenkomstig beveiligen.◀
WAARSCHUWING
De beschermende werking van de veilig‐
heidsgordels kan beperkt zijn of wegvallen als
deze verkeerd worden gedragen. Een verkeerd
gedragen veiligheidsgordel kan extra letsel
veroorzaken, bijv. bij een ongeval of bij rem- en
uitwijkmanoeuvres. Er bestaat kans op letsel of
levensgevaar. Erop letten dat de veiligheids‐gordels bij alle inzittenden correct zijn omge‐
daan.◀
WAARSCHUWING
Als de achterbankleuning niet is vergren‐
deld, is de beschermende werking van de mid‐
delste veiligheidsgordel niet gewaarborgd. Er
bestaat kans op letsel of levensgevaar. Bij ge‐
bruik van de middelste veiligheidsgordel de
breedste achterbankleuning vergrendelen.◀
Correct gebruik van
veiligheidsgordels▷De gordel niet verdraaid en zo strak moge‐
lijk over het bekken en de schouder aan‐
brengen.▷De gordel in de bekkenzone laag over de
heup aanbrengen. De gordel mag niet te‐
gen het onderlichaam drukken.▷De veiligheidsgordel mag niet tegen de
hals aanliggen, langs scherpe randen
schuren, over harde of breekbare voorwer‐
pen in de kleding lopen of worden inge‐
klemd.▷Dikke kleding vermijden.▷De gordel ter hoogte van het bovenlichaam
meerdere keren naar boven toe straktrek‐
ken.
Veiligheidsgordel sluiten
Het gordelslot moet bij het sluiten hoorbaar
vastklikken.
Seite 55InstellenBediening55
Online Edition for Part no. 01 40 2 966 245 - X/15

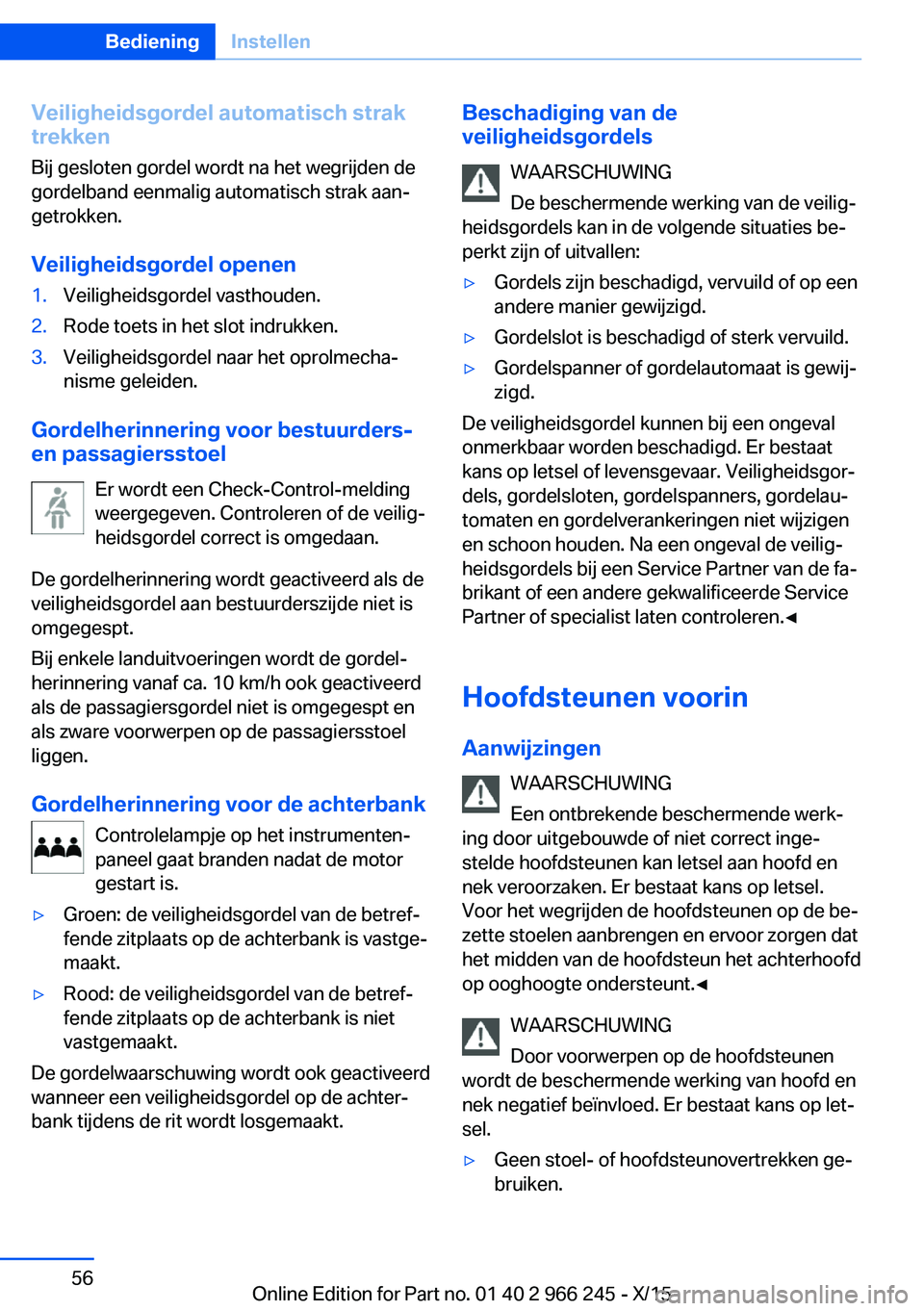

Veiligheidsgordel automatisch strak
trekken
Bij gesloten gordel wordt na het wegrijden de
gordelband eenmalig automatisch strak aan‐
getrokken.
Veiligheidsgordel openen1.Veiligheidsgordel vasthouden.2.Rode toets in het slot indrukken.3.Veiligheidsgordel naar het oprolmecha‐
nisme geleiden.
Gordelherinnering voor bestuurders-
en passagiersstoel
Er wordt een Check-Control-melding
weergegeven. Controleren of de veilig‐
heidsgordel correct is omgedaan.
De gordelherinnering wordt geactiveerd als de
veiligheidsgordel aan bestuurderszijde niet is
omgegespt.
Bij enkele landuitvoeringen wordt de gordel‐
herinnering vanaf ca. 10 km/h ook geactiveerd
als de passagiersgordel niet is omgegespt en
als zware voorwerpen op de passagiersstoel
liggen.
Gordelherinnering voor de achterbank Controlelampje op het instrumenten‐
paneel gaat branden nadat de motor
gestart is.
▷Groen: de veiligheidsgordel van de betref‐
fende zitplaats op de achterbank is vastge‐
maakt.▷Rood: de veiligheidsgordel van de betref‐
fende zitplaats op de achterbank is niet
vastgemaakt.
De gordelwaarschuwing wordt ook geactiveerd
wanneer een veiligheidsgordel op de achter‐
bank tijdens de rit wordt losgemaakt.
Beschadiging van de
veiligheidsgordels
WAARSCHUWING
De beschermende werking van de veilig‐
heidsgordels kan in de volgende situaties be‐
perkt zijn of uitvallen:▷Gordels zijn beschadigd, vervuild of op een
andere manier gewijzigd.▷Gordelslot is beschadigd of sterk vervuild.▷Gordelspanner of gordelautomaat is gewij‐
zigd.
De veiligheidsgordel kunnen bij een ongeval
onmerkbaar worden beschadigd. Er bestaat
kans op letsel of levensgevaar. Veiligheidsgor‐
dels, gordelsloten, gordelspanners, gordelau‐
tomaten en gordelverankeringen niet wijzigen
en schoon houden. Na een ongeval de veilig‐
heidsgordels bij een Service Partner van de fa‐
brikant of een andere gekwalificeerde Service
Partner of specialist laten controleren.◀
Hoofdsteunen voorin
Aanwijzingen WAARSCHUWING
Een ontbrekende beschermende werk‐
ing door uitgebouwde of niet correct inge‐
stelde hoofdsteunen kan letsel aan hoofd en
nek veroorzaken. Er bestaat kans op letsel.
Voor het wegrijden de hoofdsteunen op de be‐
zette stoelen aanbrengen en ervoor zorgen dat
het midden van de hoofdsteun het achterhoofd
op ooghoogte ondersteunt.◀
WAARSCHUWING
Door voorwerpen op de hoofdsteunen
wordt de beschermende werking van hoofd en
nek negatief beïnvloed. Er bestaat kans op let‐
sel.
▷Geen stoel- of hoofdsteunovertrekken ge‐
bruiken.Seite 56BedieningInstellen56
Online Edition for Part no. 01 40 2 966 245 - X/15

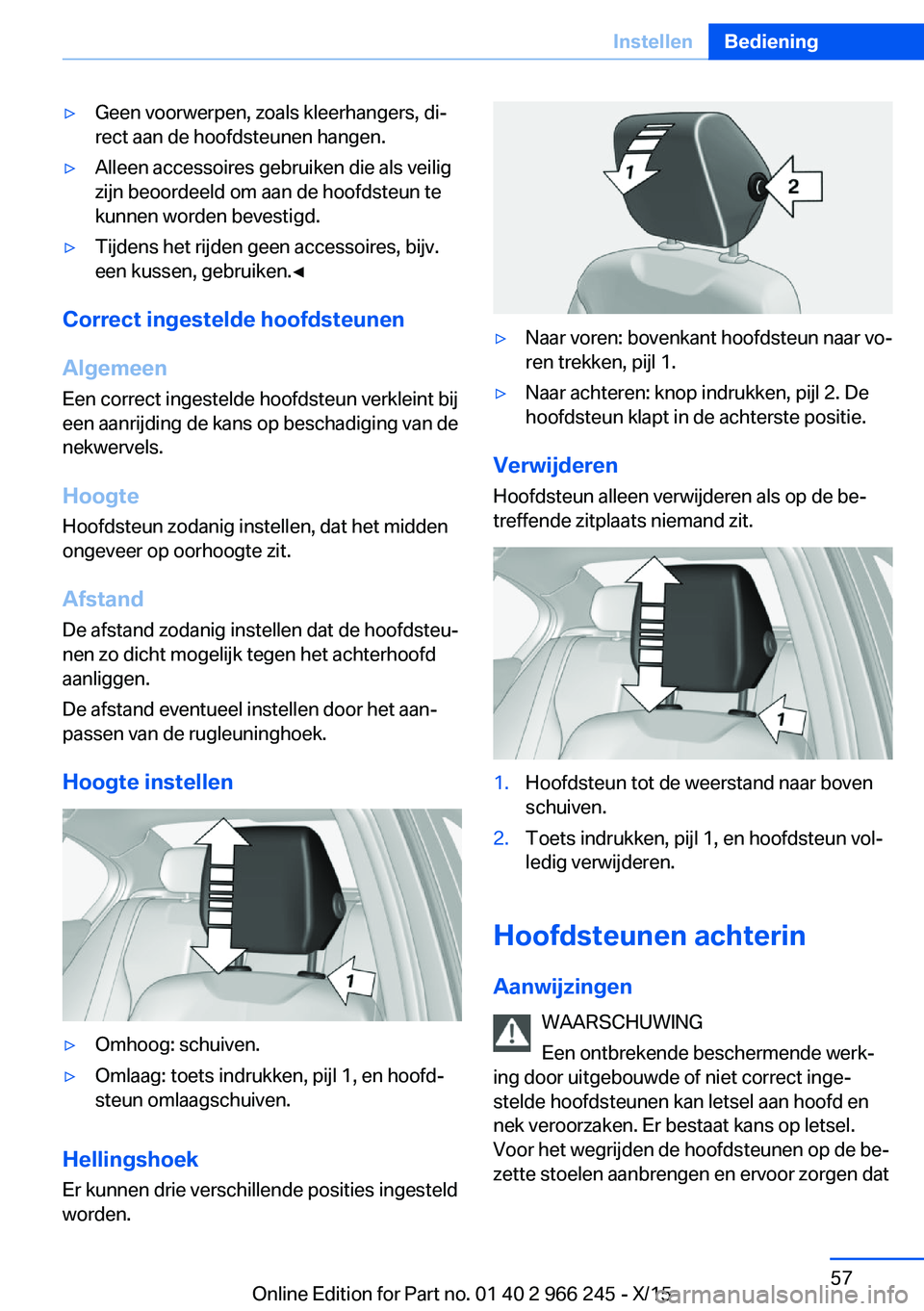

▷Geen voorwerpen, zoals kleerhangers, di‐
rect aan de hoofdsteunen hangen.▷Alleen accessoires gebruiken die als veilig
zijn beoordeeld om aan de hoofdsteun te
kunnen worden bevestigd.▷Tijdens het rijden geen accessoires, bijv.
een kussen, gebruiken.◀
Correct ingestelde hoofdsteunen
Algemeen
Een correct ingestelde hoofdsteun verkleint bij
een aanrijding de kans op beschadiging van de
nekwervels.
Hoogte Hoofdsteun zodanig instellen, dat het midden
ongeveer op oorhoogte zit.
Afstand
De afstand zodanig instellen dat de hoofdsteu‐
nen zo dicht mogelijk tegen het achterhoofd
aanliggen.
De afstand eventueel instellen door het aan‐
passen van de rugleuninghoek.
Hoogte instellen
▷Omhoog: schuiven.▷Omlaag: toets indrukken, pijl 1, en hoofd‐
steun omlaagschuiven.
Hellingshoek
Er kunnen drie verschillende posities ingesteld
worden.
▷Naar voren: bovenkant hoofdsteun naar vo‐
ren trekken, pijl 1.▷Naar achteren: knop indrukken, pijl 2. De
hoofdsteun klapt in de achterste positie.
Verwijderen
Hoofdsteun alleen verwijderen als op de be‐
treffende zitplaats niemand zit.
1.Hoofdsteun tot de weerstand naar boven
schuiven.2.Toets indrukken, pijl 1, en hoofdsteun vol‐
ledig verwijderen.
Hoofdsteunen achterin
Aanwijzingen WAARSCHUWING
Een ontbrekende beschermende werk‐
ing door uitgebouwde of niet correct inge‐
stelde hoofdsteunen kan letsel aan hoofd en
nek veroorzaken. Er bestaat kans op letsel.
Voor het wegrijden de hoofdsteunen op de be‐
zette stoelen aanbrengen en ervoor zorgen dat
Seite 57InstellenBediening57
Online Edition for Part no. 01 40 2 966 245 - X/15

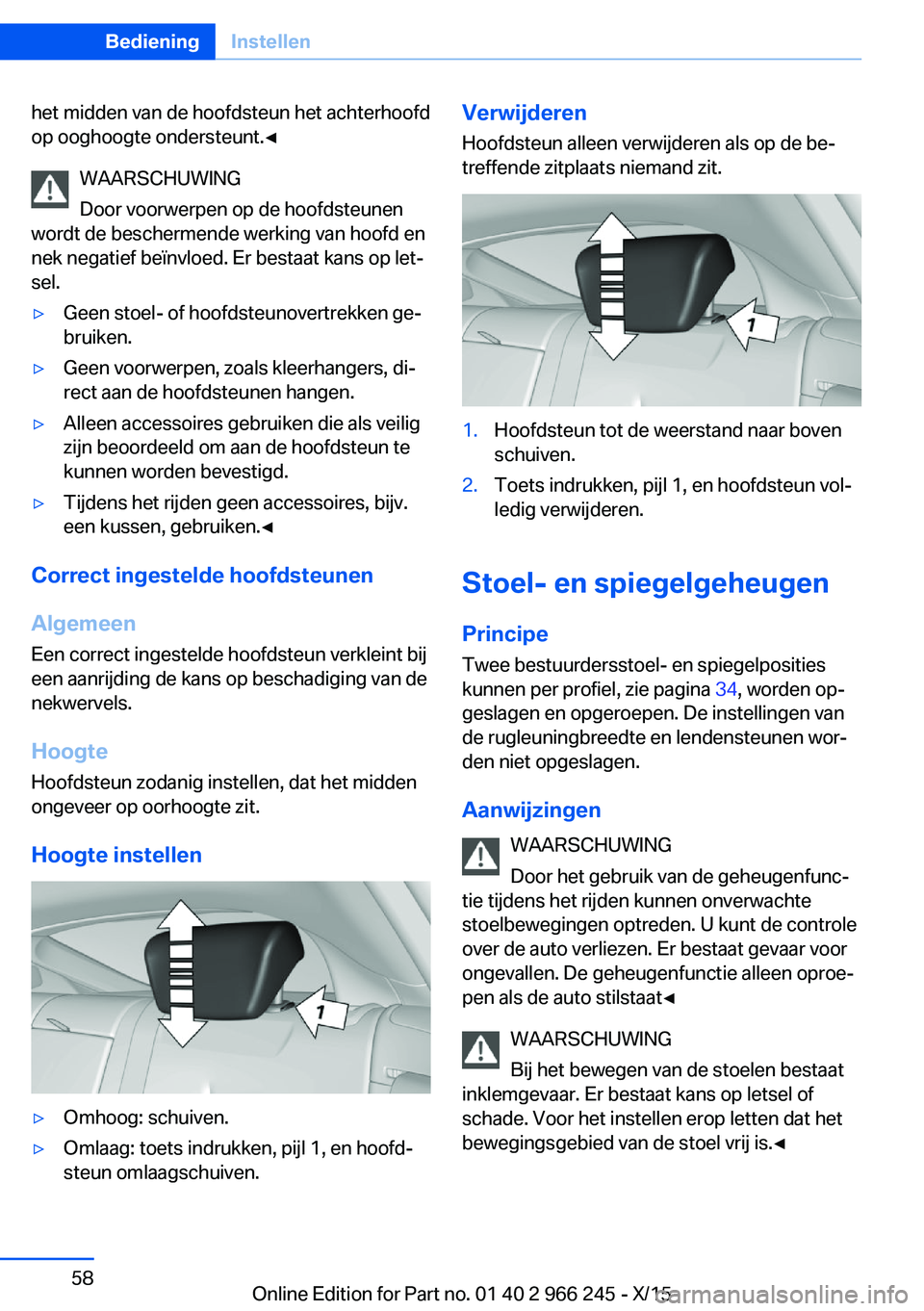

het midden van de hoofdsteun het achterhoofd
op ooghoogte ondersteunt.◀
WAARSCHUWING
Door voorwerpen op de hoofdsteunen
wordt de beschermende werking van hoofd en
nek negatief beïnvloed. Er bestaat kans op let‐
sel.▷Geen stoel- of hoofdsteunovertrekken ge‐
bruiken.▷Geen voorwerpen, zoals kleerhangers, di‐
rect aan de hoofdsteunen hangen.▷Alleen accessoires gebruiken die als veilig
zijn beoordeeld om aan de hoofdsteun te
kunnen worden bevestigd.▷Tijdens het rijden geen accessoires, bijv.
een kussen, gebruiken.◀
Correct ingestelde hoofdsteunen
Algemeen
Een correct ingestelde hoofdsteun verkleint bij
een aanrijding de kans op beschadiging van de
nekwervels.
Hoogte Hoofdsteun zodanig instellen, dat het midden
ongeveer op oorhoogte zit.
Hoogte instellen
▷Omhoog: schuiven.▷Omlaag: toets indrukken, pijl 1, en hoofd‐
steun omlaagschuiven.Verwijderen
Hoofdsteun alleen verwijderen als op de be‐
treffende zitplaats niemand zit.1.Hoofdsteun tot de weerstand naar boven
schuiven.2.Toets indrukken, pijl 1, en hoofdsteun vol‐
ledig verwijderen.
Stoel- en spiegelgeheugen
Principe
Twee bestuurdersstoel- en spiegelposities
kunnen per profiel, zie pagina 34, worden op‐
geslagen en opgeroepen. De instellingen van
de rugleuningbreedte en lendensteunen wor‐
den niet opgeslagen.
Aanwijzingen WAARSCHUWING
Door het gebruik van de geheugenfunc‐
tie tijdens het rijden kunnen onverwachte
stoelbewegingen optreden. U kunt de controle
over de auto verliezen. Er bestaat gevaar voor
ongevallen. De geheugenfunctie alleen oproe‐
pen als de auto stilstaat◀
WAARSCHUWING
Bij het bewegen van de stoelen bestaat
inklemgevaar. Er bestaat kans op letsel of
schade. Voor het instellen erop letten dat het
bewegingsgebied van de stoel vrij is.◀
Seite 58BedieningInstellen58
Online Edition for Part no. 01 40 2 966 245 - X/15

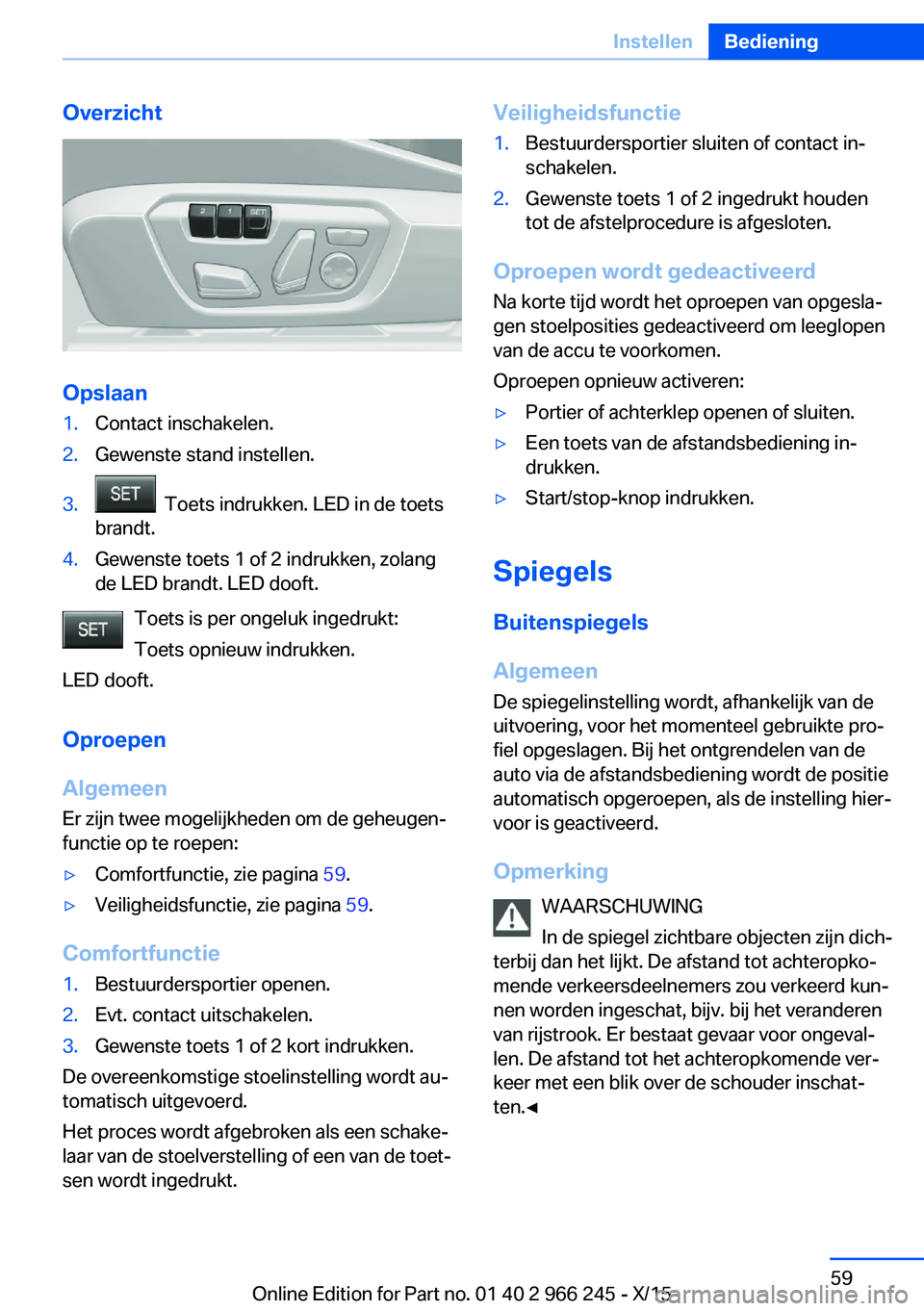

Overzicht
Opslaan
1.Contact inschakelen.2.Gewenste stand instellen.3. Toets indrukken. LED in de toets
brandt.4.Gewenste toets 1 of 2 indrukken, zolang
de LED brandt. LED dooft.
Toets is per ongeluk ingedrukt:
Toets opnieuw indrukken.
LED dooft.
Oproepen
Algemeen
Er zijn twee mogelijkheden om de geheugen‐
functie op te roepen:
▷Comfortfunctie, zie pagina 59.▷Veiligheidsfunctie, zie pagina 59.
Comfortfunctie
1.Bestuurdersportier openen.2.Evt. contact uitschakelen.3.Gewenste toets 1 of 2 kort indrukken.
De overeenkomstige stoelinstelling wordt au‐
tomatisch uitgevoerd.
Het proces wordt afgebroken als een schake‐
laar van de stoelverstelling of een van de toet‐
sen wordt ingedrukt.
Veiligheidsfunctie1.Bestuurdersportier sluiten of contact in‐
schakelen.2.Gewenste toets 1 of 2 ingedrukt houden
tot de afstelprocedure is afgesloten.
Oproepen wordt gedeactiveerd
Na korte tijd wordt het oproepen van opgesla‐
gen stoelposities gedeactiveerd om leeglopen
van de accu te voorkomen.
Oproepen opnieuw activeren:
▷Portier of achterklep openen of sluiten.▷Een toets van de afstandsbediening in‐
drukken.▷Start/stop-knop indrukken.
Spiegels
Buitenspiegels
Algemeen
De spiegelinstelling wordt, afhankelijk van de
uitvoering, voor het momenteel gebruikte pro‐
fiel opgeslagen. Bij het ontgrendelen van de
auto via de afstandsbediening wordt de positie
automatisch opgeroepen, als de instelling hier‐
voor is geactiveerd.
Opmerking WAARSCHUWING
In de spiegel zichtbare objecten zijn dich‐
terbij dan het lijkt. De afstand tot achteropko‐
mende verkeersdeelnemers zou verkeerd kun‐
nen worden ingeschat, bijv. bij het veranderen van rijstrook. Er bestaat gevaar voor ongeval‐
len. De afstand tot het achteropkomende ver‐
keer met een blik over de schouder inschat‐
ten.◀
Seite 59InstellenBediening59
Online Edition for Part no. 01 40 2 966 245 - X/15

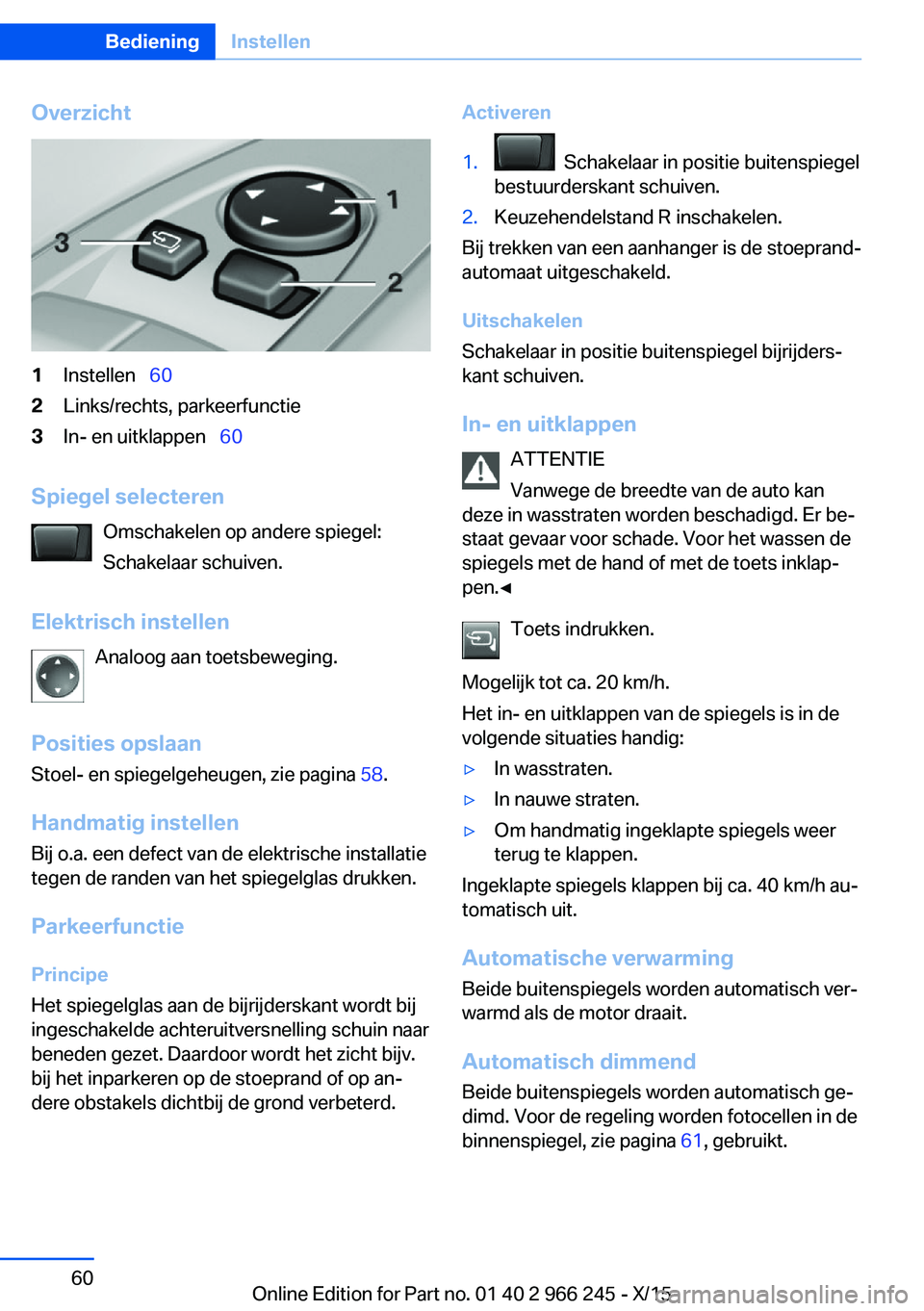

Overzicht1Instellen  602Links/rechts, parkeerfunctie3In- en uitklappen   60
Spiegel selecteren
Omschakelen op andere spiegel:
Schakelaar schuiven.
Elektrisch instellen Analoog aan toetsbeweging.
Posities opslaan Stoel- en spiegelgeheugen, zie pagina 58.
Handmatig instellen
Bij o.a. een defect van de elektrische installatie
tegen de randen van het spiegelglas drukken.
Parkeerfunctie
Principe
Het spiegelglas aan de bijrijderskant wordt bij
ingeschakelde achteruitversnelling schuin naar
beneden gezet. Daardoor wordt het zicht bijv.
bij het inparkeren op de stoeprand of op an‐
dere obstakels dichtbij de grond verbeterd.
Activeren1. Schakelaar in positie buitenspiegel
bestuurderskant schuiven.2.Keuzehendelstand R inschakelen.
Bij trekken van een aanhanger is de stoeprand‐
automaat uitgeschakeld.
Uitschakelen
Schakelaar in positie buitenspiegel bijrijders‐
kant schuiven.
In- en uitklappen ATTENTIE
Vanwege de breedte van de auto kan
deze in wasstraten worden beschadigd. Er be‐
staat gevaar voor schade. Voor het wassen de
spiegels met de hand of met de toets inklap‐
pen.◀
Toets indrukken.
Mogelijk tot ca. 20 km/h.
Het in- en uitklappen van de spiegels is in de
volgende situaties handig:
▷In wasstraten.▷In nauwe straten.▷Om handmatig ingeklapte spiegels weer
terug te klappen.
Ingeklapte spiegels klappen bij ca. 40 km/h au‐
tomatisch uit.
Automatische verwarming
Beide buitenspiegels worden automatisch ver‐
warmd als de motor draait.
Automatisch dimmend
Beide buitenspiegels worden automatisch ge‐
dimd. Voor de regeling worden fotocellen in de
binnenspiegel, zie pagina 61, gebruikt.
Seite 60BedieningInstellen60
Online Edition for Part no. 01 40 2 966 245 - X/15
