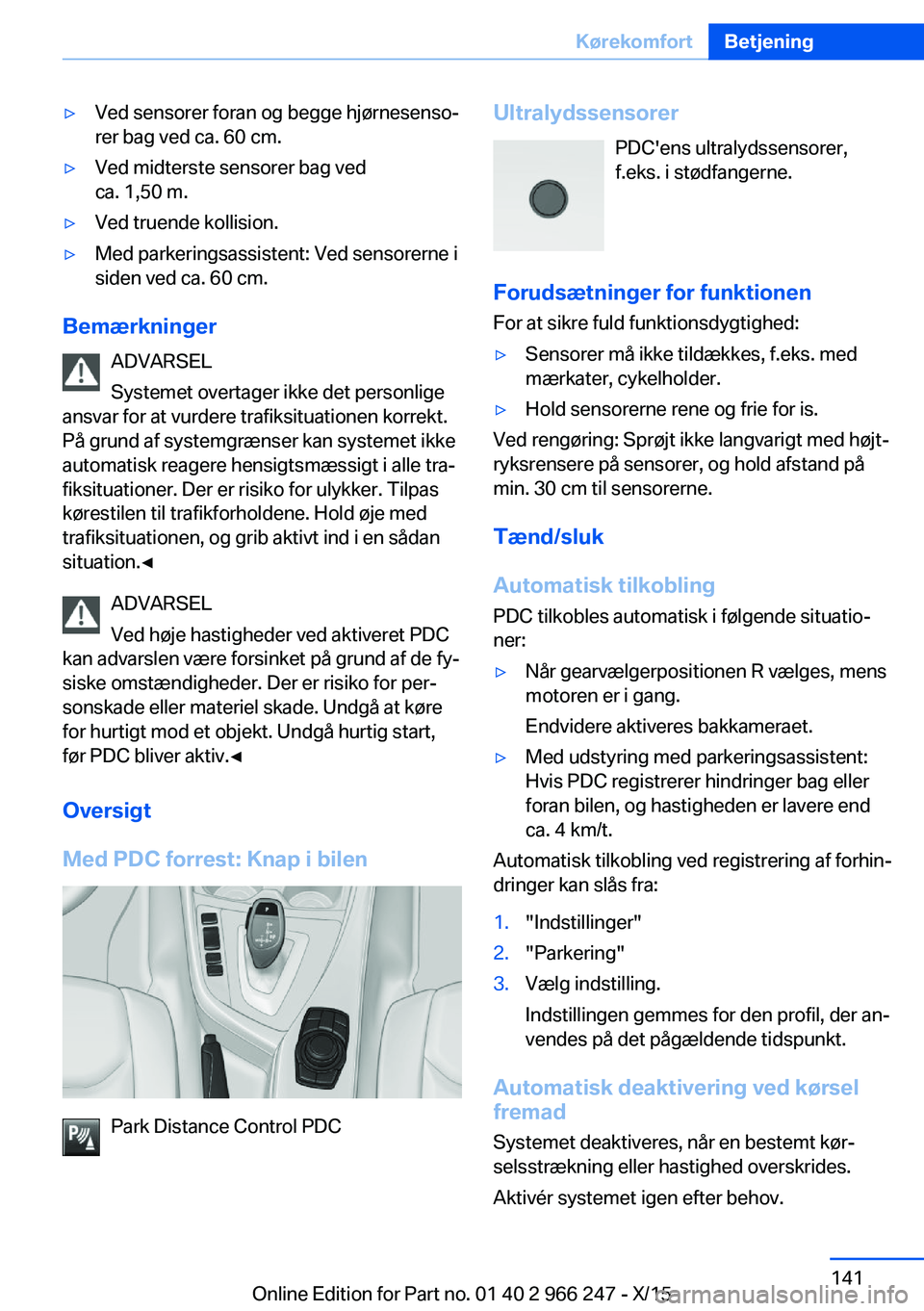

▷Ved sensorer foran og begge hjørnesenso‐
rer bag ved ca. 60 cm.▷Ved midterste sensorer bag ved
ca. 1,50 m.▷Ved truende kollision.▷Med parkeringsassistent: Ved sensorerne i
siden ved ca. 60 cm.
Bemærkninger
ADVARSEL
Systemet overtager ikke det personlige
ansvar for at vurdere trafiksituationen korrekt.
På grund af systemgrænser kan systemet ikke
automatisk reagere hensigtsmæssigt i alle tra‐
fiksituationer. Der er risiko for ulykker. Tilpas
kørestilen til trafikforholdene. Hold øje med
trafiksituationen, og grib aktivt ind i en sådan
situation.◀
ADVARSEL
Ved høje hastigheder ved aktiveret PDC
kan advarslen være forsinket på grund af de fy‐
siske omstændigheder. Der er risiko for per‐
sonskade eller materiel skade. Undgå at køre
for hurtigt mod et objekt. Undgå hurtig start,
før PDC bliver aktiv.◀
Oversigt
Med PDC forrest: Knap i bilen
Park Distance Control PDC
Ultralydssensorer PDC'ens ultralydssensorer,
f.eks. i stødfangerne.
Forudsætninger for funktionen
For at sikre fuld funktionsdygtighed:▷Sensorer må ikke tildækkes, f.eks. med
mærkater, cykelholder.▷Hold sensorerne rene og frie for is.
Ved rengøring: Sprøjt ikke langvarigt med højt‐
ryksrensere på sensorer, og hold afstand på
min. 30 cm til sensorerne.
Tænd/sluk
Automatisk tilkobling
PDC tilkobles automatisk i følgende situatio‐
ner:
▷Når gearvælgerpositionen R vælges, mens
motoren er i gang.
Endvidere aktiveres bakkameraet.▷Med udstyring med parkeringsassistent:
Hvis PDC registrerer hindringer bag eller
foran bilen, og hastigheden er lavere end
ca. 4 km/t.
Automatisk tilkobling ved registrering af forhin‐
dringer kan slås fra:
1."Indstillinger"2."Parkering"3.Vælg indstilling.
Indstillingen gemmes for den profil, der an‐
vendes på det pågældende tidspunkt.
Automatisk deaktivering ved kørsel
fremad
Systemet deaktiveres, når en bestemt kør‐
selsstrækning eller hastighed overskrides.
Aktivér systemet igen efter behov.
Seite 141KørekomfortBetjening141
Online Edition for Part no. 01 40 2 966 247 - X/15

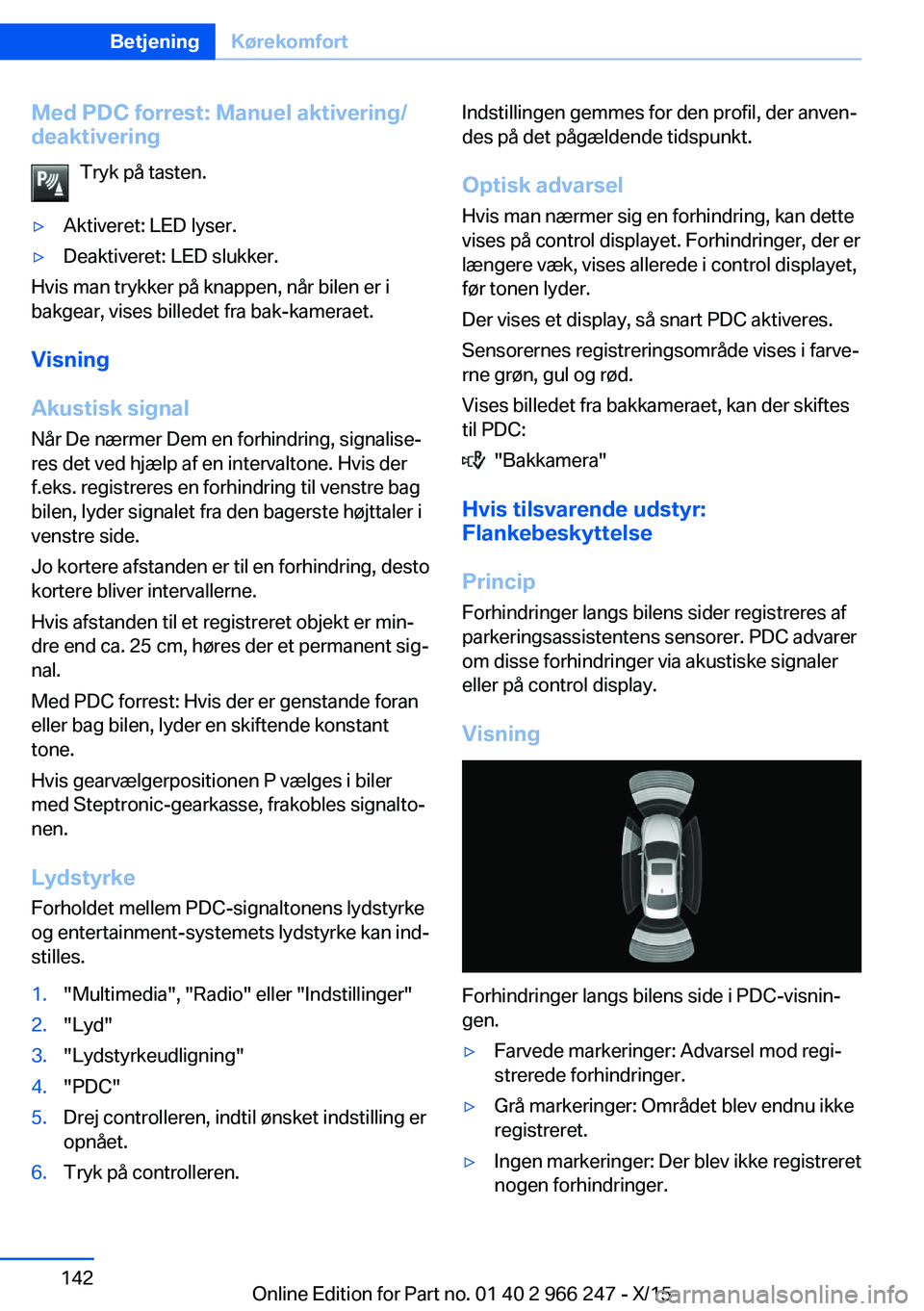

Med PDC forrest: Manuel aktivering/
deaktivering
Tryk på tasten.▷Aktiveret: LED lyser.▷Deaktiveret: LED slukker.
Hvis man trykker på knappen, når bilen er i
bakgear, vises billedet fra bak-kameraet.
Visning
Akustisk signal
Når De nærmer Dem en forhindring, signalise‐
res det ved hjælp af en intervaltone. Hvis der
f.eks. registreres en forhindring til venstre bag
bilen, lyder signalet fra den bagerste højttaler i
venstre side.
Jo kortere afstanden er til en forhindring, desto
kortere bliver intervallerne.
Hvis afstanden til et registreret objekt er min‐
dre end ca. 25 cm, høres der et permanent sig‐
nal.
Med PDC forrest: Hvis der er genstande foran
eller bag bilen, lyder en skiftende konstant
tone.
Hvis gearvælgerpositionen P vælges i biler
med Steptronic-gearkasse, frakobles signalto‐
nen.
Lydstyrke
Forholdet mellem PDC-signaltonens lydstyrke
og entertainment-systemets lydstyrke kan ind‐
stilles.
1."Multimedia", "Radio" eller "Indstillinger"2."Lyd"3."Lydstyrkeudligning"4."PDC"5.Drej controlleren, indtil ønsket indstilling er
opnået.6.Tryk på controlleren.Indstillingen gemmes for den profil, der anven‐
des på det pågældende tidspunkt.
Optisk advarsel Hvis man nærmer sig en forhindring, kan dette
vises på control displayet. Forhindringer, der er
længere væk, vises allerede i control displayet,
før tonen lyder.
Der vises et display, så snart PDC aktiveres.
Sensorernes registreringsområde vises i farve‐
rne grøn, gul og rød.
Vises billedet fra bakkameraet, kan der skiftes
til PDC:
"Bakkamera"
Hvis tilsvarende udstyr:
Flankebeskyttelse
Princip
Forhindringer langs bilens sider registreres af
parkeringsassistentens sensorer. PDC advarer
om disse forhindringer via akustiske signaler
eller på control display.
Visning
Forhindringer langs bilens side i PDC-visnin‐
gen.
▷Farvede markeringer: Advarsel mod regi‐
strerede forhindringer.▷Grå markeringer: Området blev endnu ikke
registreret.▷Ingen markeringer: Der blev ikke registreret
nogen forhindringer.Seite 142BetjeningKørekomfort142
Online Edition for Part no. 01 40 2 966 247 - X/15

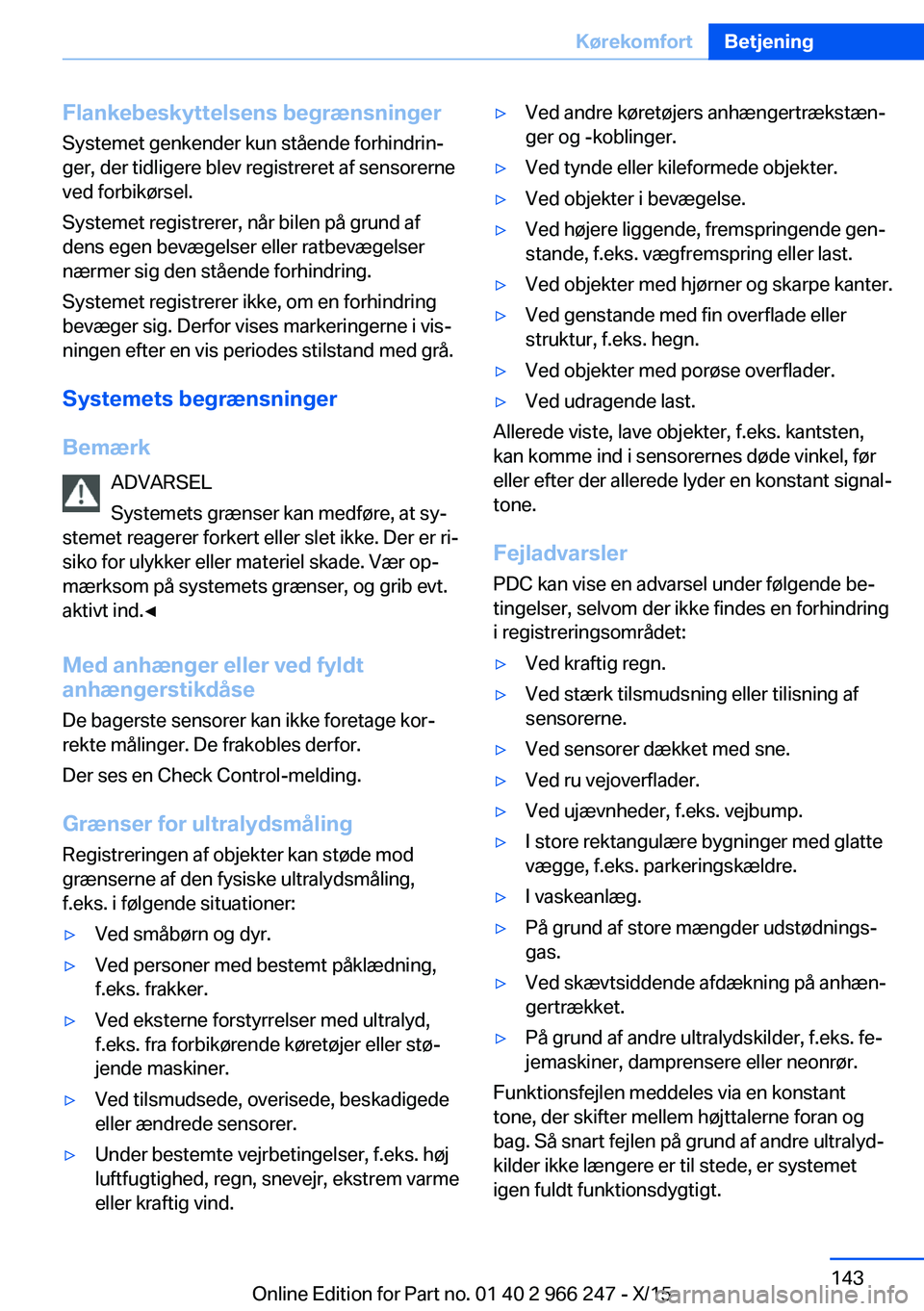

Flankebeskyttelsens begrænsningerSystemet genkender kun stående forhindrin‐
ger, der tidligere blev registreret af sensorerne
ved forbikørsel.
Systemet registrerer, når bilen på grund af
dens egen bevægelser eller ratbevægelser
nærmer sig den stående forhindring.
Systemet registrerer ikke, om en forhindring
bevæger sig. Derfor vises markeringerne i vis‐
ningen efter en vis periodes stilstand med grå.
Systemets begrænsninger
Bemærk ADVARSEL
Systemets grænser kan medføre, at sy‐
stemet reagerer forkert eller slet ikke. Der er ri‐
siko for ulykker eller materiel skade. Vær op‐
mærksom på systemets grænser, og grib evt.
aktivt ind.◀
Med anhænger eller ved fyldt
anhængerstikdåse
De bagerste sensorer kan ikke foretage kor‐
rekte målinger. De frakobles derfor.
Der ses en Check Control-melding.
Grænser for ultralydsmåling Registreringen af objekter kan støde mod
grænserne af den fysiske ultralydsmåling,
f.eks. i følgende situationer:▷Ved småbørn og dyr.▷Ved personer med bestemt påklædning,
f.eks. frakker.▷Ved eksterne forstyrrelser med ultralyd,
f.eks. fra forbikørende køretøjer eller stø‐
jende maskiner.▷Ved tilsmudsede, overisede, beskadigede
eller ændrede sensorer.▷Under bestemte vejrbetingelser, f.eks. høj
luftfugtighed, regn, snevejr, ekstrem varme
eller kraftig vind.▷Ved andre køretøjers anhængertrækstæn‐
ger og -koblinger.▷Ved tynde eller kileformede objekter.▷Ved objekter i bevægelse.▷Ved højere liggende, fremspringende gen‐
stande, f.eks. vægfremspring eller last.▷Ved objekter med hjørner og skarpe kanter.▷Ved genstande med fin overflade eller
struktur, f.eks. hegn.▷Ved objekter med porøse overflader.▷Ved udragende last.
Allerede viste, lave objekter, f.eks. kantsten,
kan komme ind i sensorernes døde vinkel, før
eller efter der allerede lyder en konstant signal‐
tone.
FejladvarslerPDC kan vise en advarsel under følgende be‐
tingelser, selvom der ikke findes en forhindring
i registreringsområdet:
▷Ved kraftig regn.▷Ved stærk tilsmudsning eller tilisning af
sensorerne.▷Ved sensorer dækket med sne.▷Ved ru vejoverflader.▷Ved ujævnheder, f.eks. vejbump.▷I store rektangulære bygninger med glatte
vægge, f.eks. parkeringskældre.▷I vaskeanlæg.▷På grund af store mængder udstødnings‐
gas.▷Ved skævtsiddende afdækning på anhæn‐
gertrækket.▷På grund af andre ultralydskilder, f.eks. fe‐
jemaskiner, damprensere eller neonrør.
Funktionsfejlen meddeles via en konstant
tone, der skifter mellem højttalerne foran og
bag. Så snart fejlen på grund af andre ultralyd‐
kilder ikke længere er til stede, er systemet
igen fuldt funktionsdygtigt.
Seite 143KørekomfortBetjening143
Online Edition for Part no. 01 40 2 966 247 - X/15

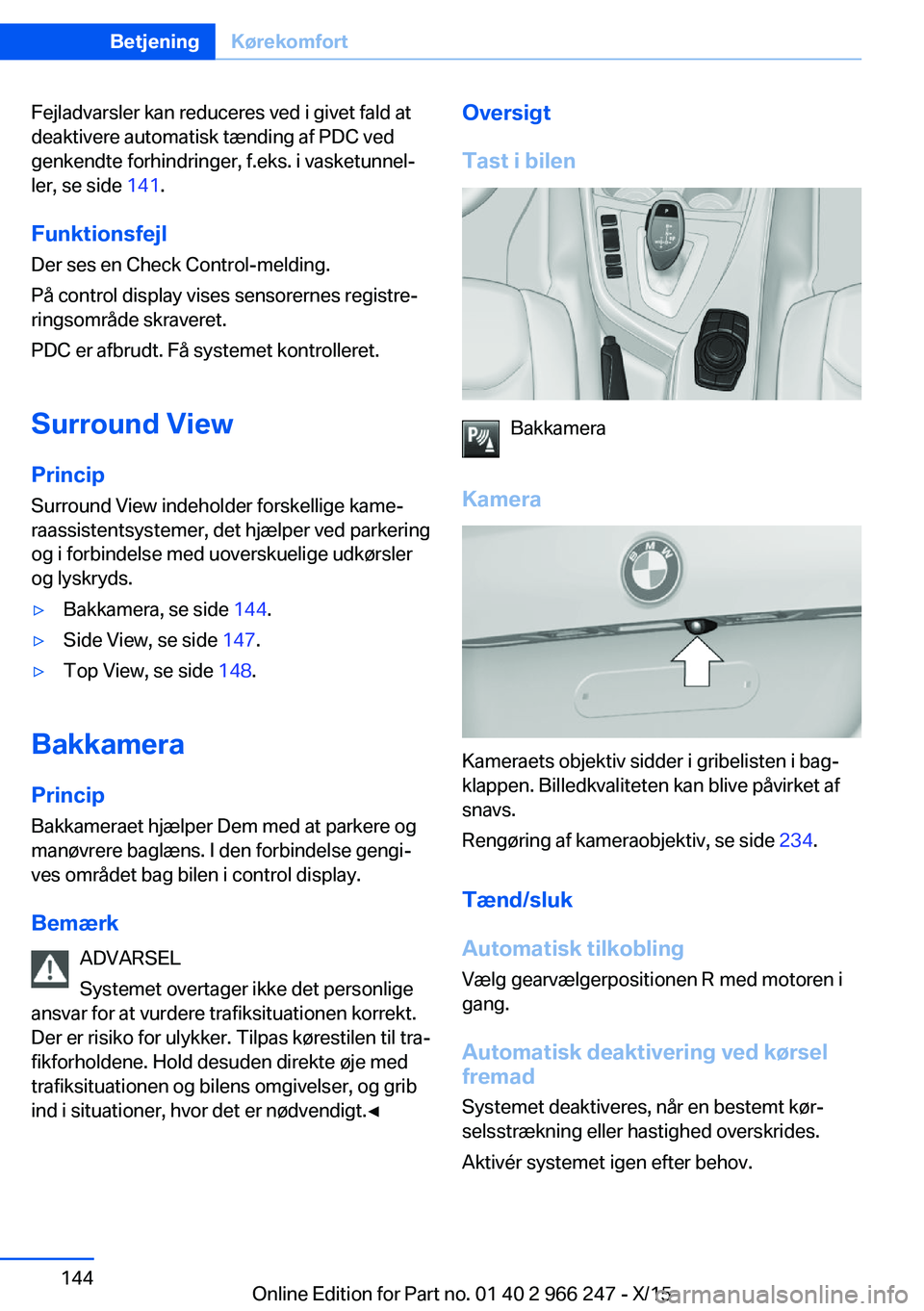

Fejladvarsler kan reduceres ved i givet fald at
deaktivere automatisk tænding af PDC ved
genkendte forhindringer, f.eks. i vasketunnel‐
ler, se side 141.
Funktionsfejl
Der ses en Check Control-melding.
På control display vises sensorernes registre‐
ringsområde skraveret.
PDC er afbrudt. Få systemet kontrolleret.
Surround View
Princip Surround View indeholder forskellige kame‐
raassistentsystemer, det hjælper ved parkering
og i forbindelse med uoverskuelige udkørsler
og lyskryds.▷Bakkamera, se side 144.▷Side View, se side 147.▷Top View, se side 148.
Bakkamera
Princip Bakkameraet hjælper Dem med at parkere og
manøvrere baglæns. I den forbindelse gengi‐
ves området bag bilen i control display.
Bemærk ADVARSEL
Systemet overtager ikke det personlige
ansvar for at vurdere trafiksituationen korrekt.
Der er risiko for ulykker. Tilpas kørestilen til tra‐
fikforholdene. Hold desuden direkte øje med
trafiksituationen og bilens omgivelser, og grib
ind i situationer, hvor det er nødvendigt.◀
Oversigt
Tast i bilen
Bakkamera
Kamera
Kameraets objektiv sidder i gribelisten i bag‐
klappen. Billedkvaliteten kan blive påvirket af
snavs.
Rengøring af kameraobjektiv, se side 234.
Tænd/sluk
Automatisk tilkobling
Vælg gearvælgerpositionen R med motoren i
gang.
Automatisk deaktivering ved kørsel
fremad
Systemet deaktiveres, når en bestemt kør‐
selsstrækning eller hastighed overskrides.
Aktivér systemet igen efter behov.
Seite 144BetjeningKørekomfort144
Online Edition for Part no. 01 40 2 966 247 - X/15

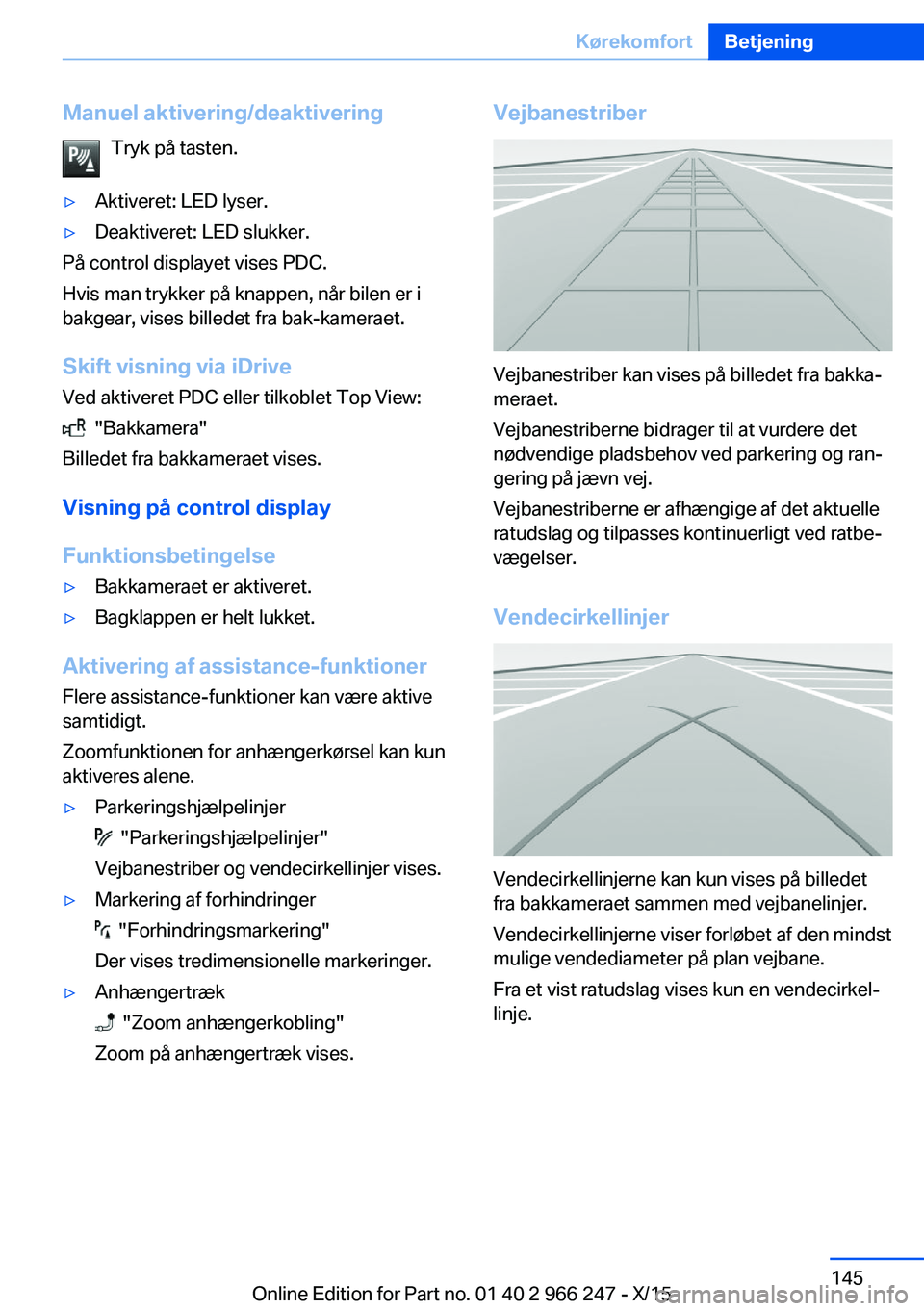

Manuel aktivering/deaktiveringTryk på tasten.▷Aktiveret: LED lyser.▷Deaktiveret: LED slukker.
På control displayet vises PDC.
Hvis man trykker på knappen, når bilen er i
bakgear, vises billedet fra bak-kameraet.
Skift visning via iDrive
Ved aktiveret PDC eller tilkoblet Top View:
"Bakkamera"
Billedet fra bakkameraet vises.
Visning på control display
Funktionsbetingelse
▷Bakkameraet er aktiveret.▷Bagklappen er helt lukket.
Aktivering af assistance-funktioner
Flere assistance-funktioner kan være aktive
samtidigt.
Zoomfunktionen for anhængerkørsel kan kun
aktiveres alene.
▷Parkeringshjælpelinjer
"Parkeringshjælpelinjer"
Vejbanestriber og vendecirkellinjer vises.
▷Markering af forhindringer
"Forhindringsmarkering"
Der vises tredimensionelle markeringer.
▷Anhængertræk
"Zoom anhængerkobling"
Zoom på anhængertræk vises.
Vejbanestriber
Vejbanestriber kan vises på billedet fra bakka‐
meraet.
Vejbanestriberne bidrager til at vurdere det
nødvendige pladsbehov ved parkering og ran‐
gering på jævn vej.
Vejbanestriberne er afhængige af det aktuelle
ratudslag og tilpasses kontinuerligt ved ratbe‐
vægelser.
Vendecirkellinjer
Vendecirkellinjerne kan kun vises på billedet
fra bakkameraet sammen med vejbanelinjer.
Vendecirkellinjerne viser forløbet af den mindst
mulige vendediameter på plan vejbane.
Fra et vist ratudslag vises kun en vendecirkel‐
linje.
Seite 145KørekomfortBetjening145
Online Edition for Part no. 01 40 2 966 247 - X/15

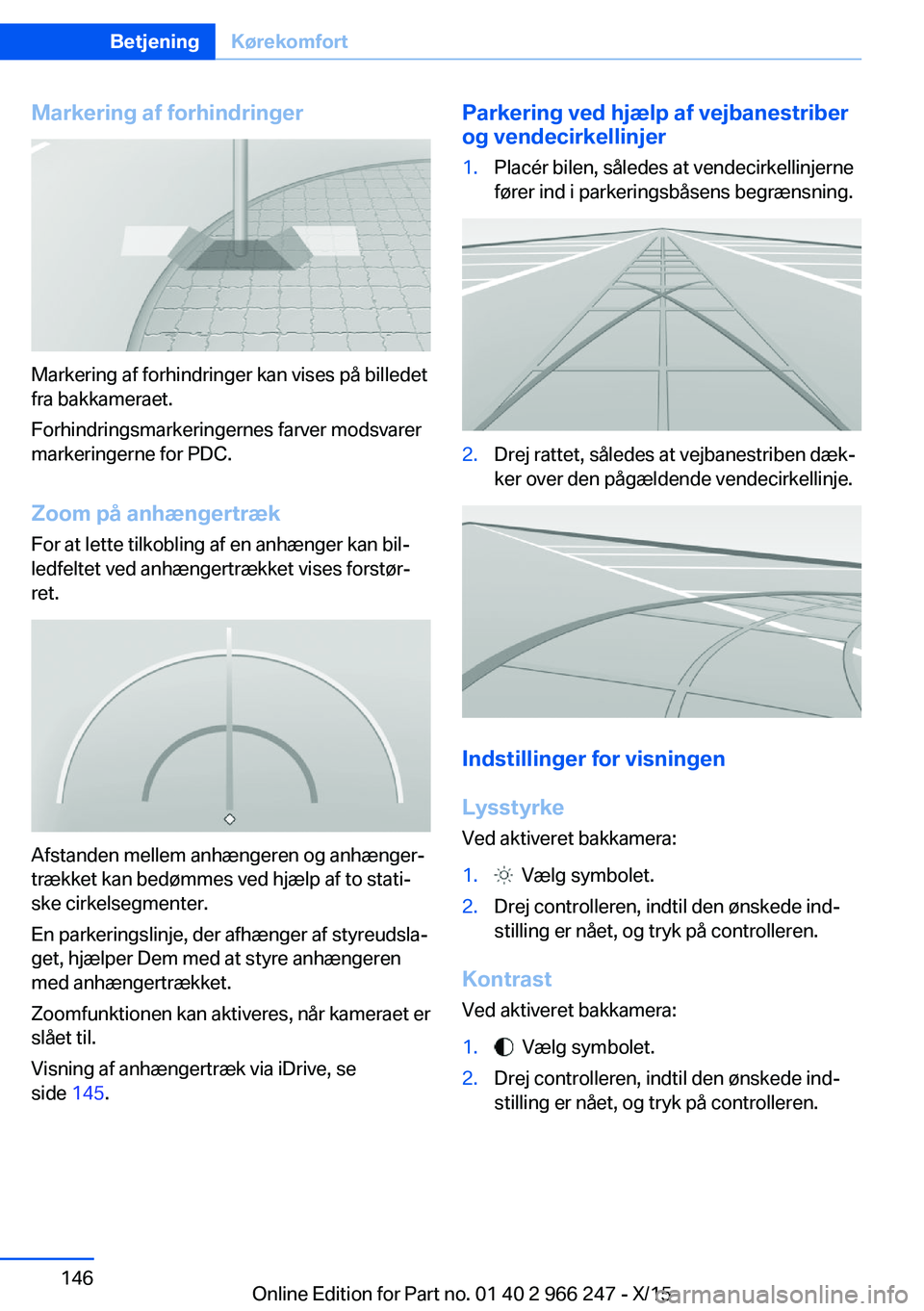

Markering af forhindringer
Markering af forhindringer kan vises på billedet
fra bakkameraet.
Forhindringsmarkeringernes farver modsvarer
markeringerne for PDC.
Zoom på anhængertrækFor at lette tilkobling af en anhænger kan bil‐
ledfeltet ved anhængertrækket vises forstør‐
ret.
Afstanden mellem anhængeren og anhænger‐
trækket kan bedømmes ved hjælp af to stati‐
ske cirkelsegmenter.
En parkeringslinje, der afhænger af styreudsla‐
get, hjælper Dem med at styre anhængeren
med anhængertrækket.
Zoomfunktionen kan aktiveres, når kameraet er
slået til.
Visning af anhængertræk via iDrive, se
side 145.
Parkering ved hjælp af vejbanestriber
og vendecirkellinjer1.Placér bilen, således at vendecirkellinjerne
fører ind i parkeringsbåsens begrænsning.2.Drej rattet, således at vejbanestriben dæk‐
ker over den pågældende vendecirkellinje.
Indstillinger for visningen
Lysstyrke
Ved aktiveret bakkamera:
1. Vælg symbolet.2.Drej controlleren, indtil den ønskede ind‐
stilling er nået, og tryk på controlleren.
Kontrast
Ved aktiveret bakkamera:
1. Vælg symbolet.2.Drej controlleren, indtil den ønskede ind‐
stilling er nået, og tryk på controlleren.Seite 146BetjeningKørekomfort146
Online Edition for Part no. 01 40 2 966 247 - X/15

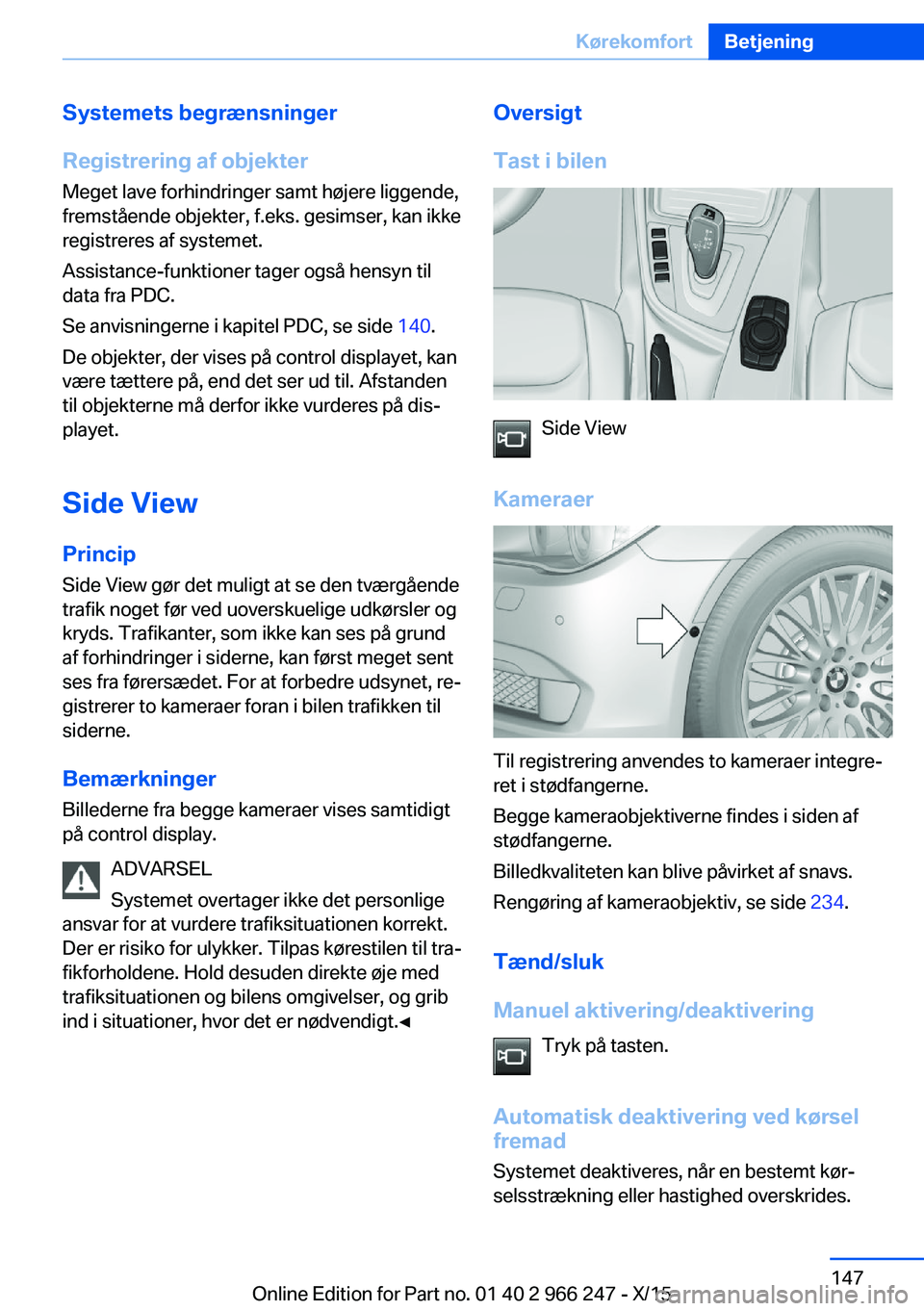

Systemets begrænsninger
Registrering af objekter Meget lave forhindringer samt højere liggende,
fremstående objekter, f.eks. gesimser, kan ikke
registreres af systemet.
Assistance-funktioner tager også hensyn til
data fra PDC.
Se anvisningerne i kapitel PDC, se side 140.
De objekter, der vises på control displayet, kan
være tættere på, end det ser ud til. Afstanden
til objekterne må derfor ikke vurderes på dis‐
playet.
Side View Princip Side View gør det muligt at se den tværgående
trafik noget før ved uoverskuelige udkørsler og
kryds. Trafikanter, som ikke kan ses på grund
af forhindringer i siderne, kan først meget sent
ses fra førersædet. For at forbedre udsynet, re‐
gistrerer to kameraer foran i bilen trafikken til
siderne.
Bemærkninger Billederne fra begge kameraer vises samtidigt
på control display.
ADVARSEL
Systemet overtager ikke det personlige
ansvar for at vurdere trafiksituationen korrekt.
Der er risiko for ulykker. Tilpas kørestilen til tra‐ fikforholdene. Hold desuden direkte øje medtrafiksituationen og bilens omgivelser, og grib
ind i situationer, hvor det er nødvendigt.◀Oversigt
Tast i bilen
Side View
Kameraer
Til registrering anvendes to kameraer integre‐
ret i stødfangerne.
Begge kameraobjektiverne findes i siden af
stødfangerne.
Billedkvaliteten kan blive påvirket af snavs.
Rengøring af kameraobjektiv, se side 234.
Tænd/sluk
Manuel aktivering/deaktivering Tryk på tasten.
Automatisk deaktivering ved kørsel
fremad
Systemet deaktiveres, når en bestemt kør‐
selsstrækning eller hastighed overskrides.
Seite 147KørekomfortBetjening147
Online Edition for Part no. 01 40 2 966 247 - X/15

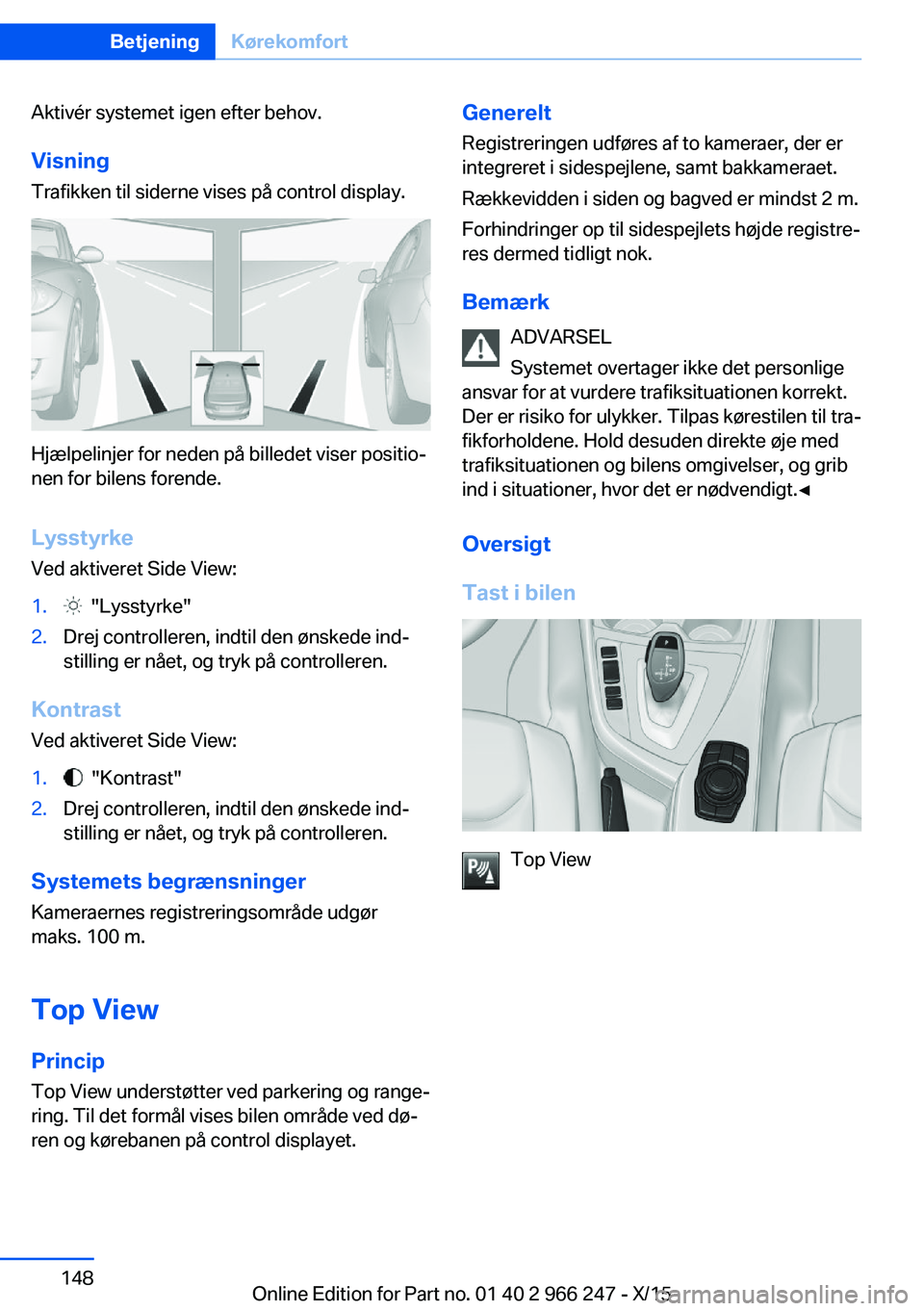

Aktivér systemet igen efter behov.Visning
Trafikken til siderne vises på control display.
Hjælpelinjer for neden på billedet viser positio‐
nen for bilens forende.
Lysstyrke
Ved aktiveret Side View:
1. "Lysstyrke"2.Drej controlleren, indtil den ønskede ind‐
stilling er nået, og tryk på controlleren.
Kontrast
Ved aktiveret Side View:
1. "Kontrast"2.Drej controlleren, indtil den ønskede ind‐
stilling er nået, og tryk på controlleren.
Systemets begrænsninger
Kameraernes registreringsområde udgør
maks. 100 m.
Top View Princip
Top View understøtter ved parkering og range‐
ring. Til det formål vises bilen område ved dø‐
ren og kørebanen på control displayet.
Generelt
Registreringen udføres af to kameraer, der er
integreret i sidespejlene, samt bakkameraet.
Rækkevidden i siden og bagved er mindst 2 m.
Forhindringer op til sidespejlets højde registre‐
res dermed tidligt nok.
Bemærk ADVARSEL
Systemet overtager ikke det personlige
ansvar for at vurdere trafiksituationen korrekt.
Der er risiko for ulykker. Tilpas kørestilen til tra‐
fikforholdene. Hold desuden direkte øje med
trafiksituationen og bilens omgivelser, og grib
ind i situationer, hvor det er nødvendigt.◀
Oversigt
Tast i bilen
Top View
Seite 148BetjeningKørekomfort148
Online Edition for Part no. 01 40 2 966 247 - X/15

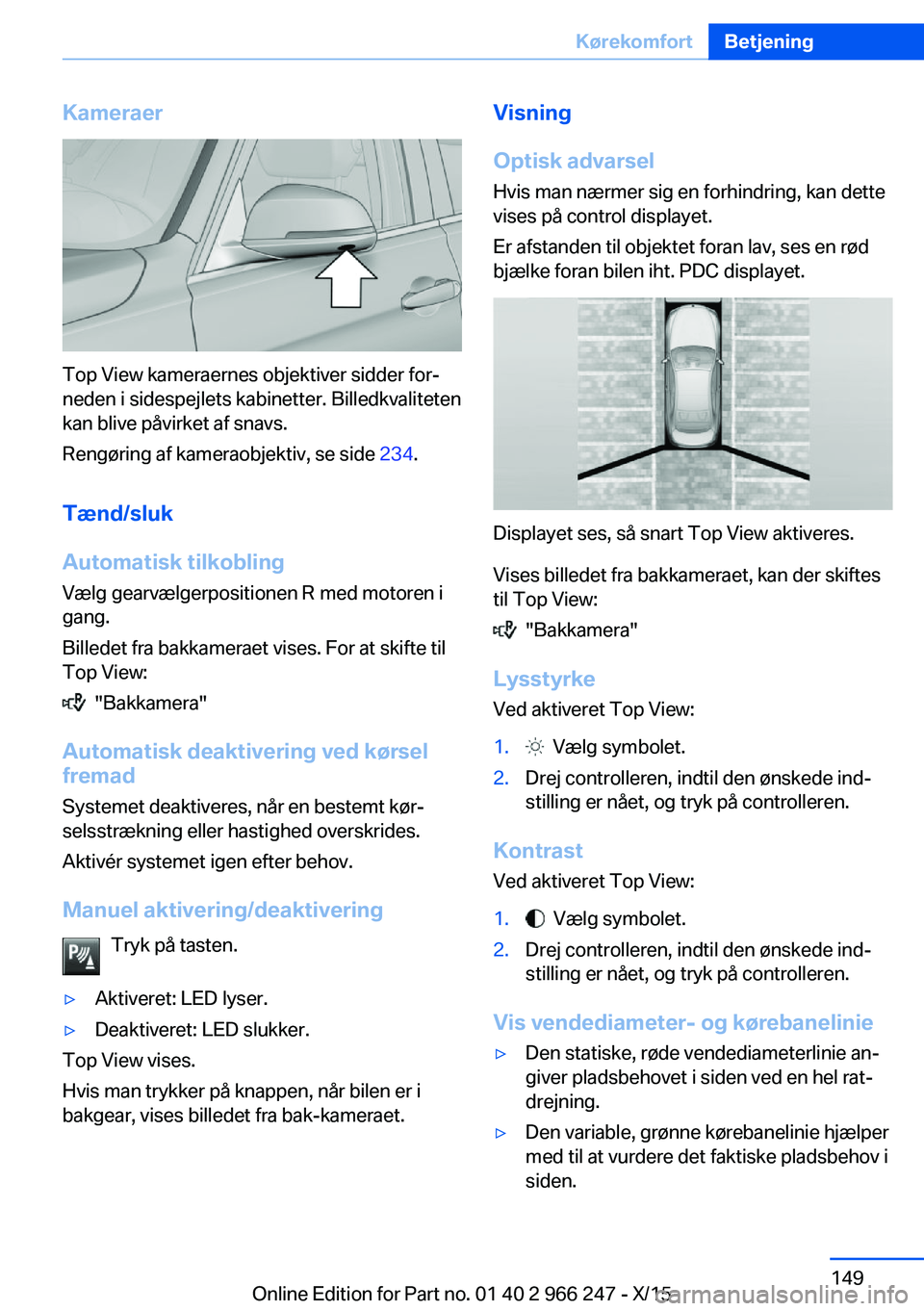

Kameraer
Top View kameraernes objektiver sidder for‐
neden i sidespejlets kabinetter. Billedkvaliteten
kan blive påvirket af snavs.
Rengøring af kameraobjektiv, se side 234.
Tænd/sluk
Automatisk tilkobling
Vælg gearvælgerpositionen R med motoren i
gang.
Billedet fra bakkameraet vises. For at skifte til
Top View:
"Bakkamera"
Automatisk deaktivering ved kørsel
fremad
Systemet deaktiveres, når en bestemt kør‐
selsstrækning eller hastighed overskrides.
Aktivér systemet igen efter behov.
Manuel aktivering/deaktivering Tryk på tasten.
▷Aktiveret: LED lyser.▷Deaktiveret: LED slukker.
Top View vises.
Hvis man trykker på knappen, når bilen er i
bakgear, vises billedet fra bak-kameraet.
Visning
Optisk advarsel
Hvis man nærmer sig en forhindring, kan dette
vises på control displayet.
Er afstanden til objektet foran lav, ses en rød
bjælke foran bilen iht. PDC displayet.
Displayet ses, så snart Top View aktiveres.
Vises billedet fra bakkameraet, kan der skiftes
til Top View:
"Bakkamera"
Lysstyrke
Ved aktiveret Top View:
1. Vælg symbolet.2.Drej controlleren, indtil den ønskede ind‐
stilling er nået, og tryk på controlleren.
Kontrast
Ved aktiveret Top View:
1. Vælg symbolet.2.Drej controlleren, indtil den ønskede ind‐
stilling er nået, og tryk på controlleren.
Vis vendediameter- og kørebanelinie
▷Den statiske, røde vendediameterlinie an‐
giver pladsbehovet i siden ved en hel rat‐
drejning.▷Den variable, grønne kørebanelinie hjælper
med til at vurdere det faktiske pladsbehov i
siden.Seite 149KørekomfortBetjening149
Online Edition for Part no. 01 40 2 966 247 - X/15

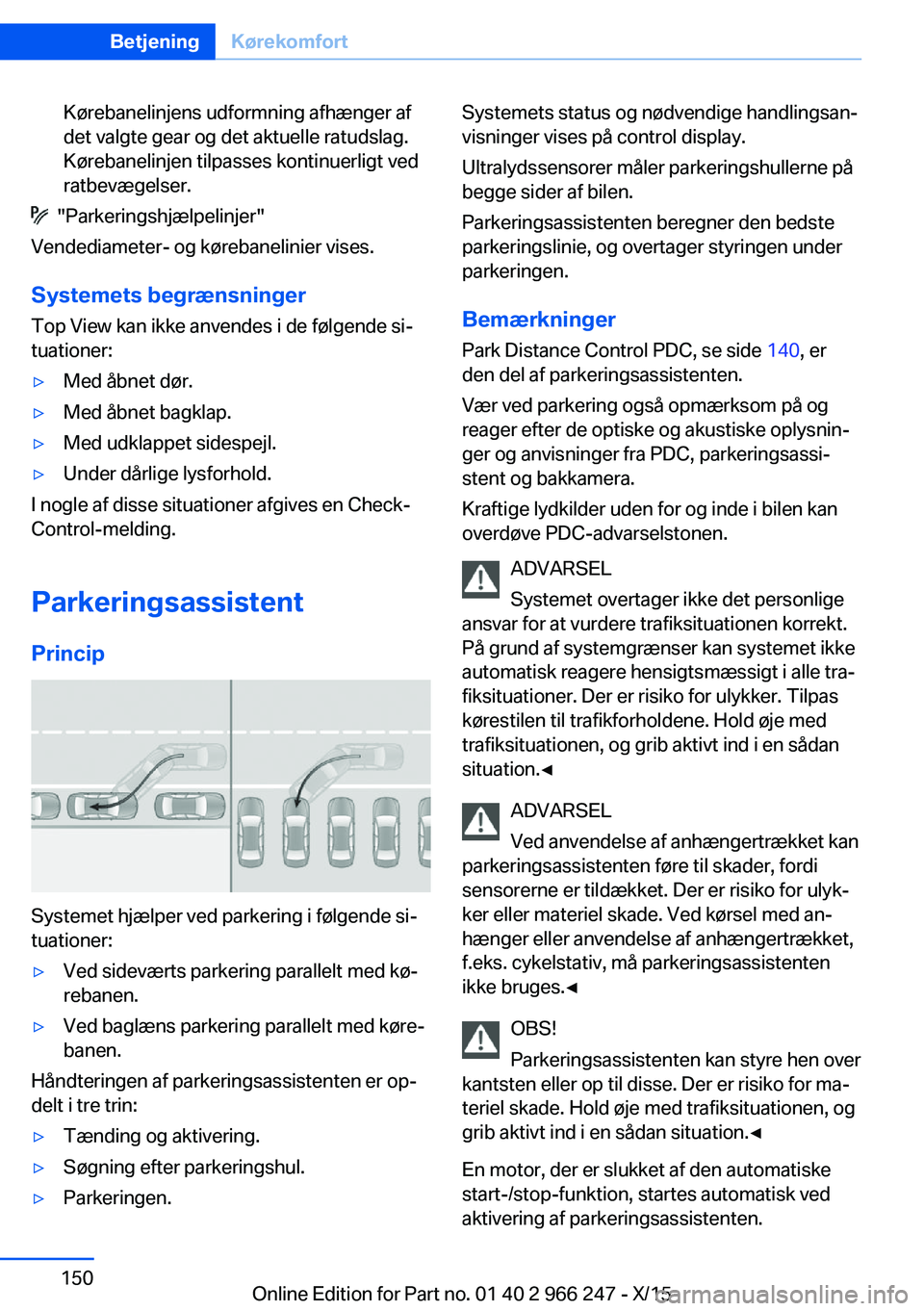

Kørebanelinjens udformning afhænger af
det valgte gear og det aktuelle ratudslag.
Kørebanelinjen tilpasses kontinuerligt ved
ratbevægelser.
"Parkeringshjælpelinjer"
Vendediameter- og kørebanelinier vises.
Systemets begrænsninger
Top View kan ikke anvendes i de følgende si‐
tuationer:
▷Med åbnet dør.▷Med åbnet bagklap.▷Med udklappet sidespejl.▷Under dårlige lysforhold.
I nogle af disse situationer afgives en Check-
Control-melding.
Parkeringsassistent
Princip
Systemet hjælper ved parkering i følgende si‐
tuationer:
▷Ved sideværts parkering parallelt med kø‐
rebanen.▷Ved baglæns parkering parallelt med køre‐
banen.
Håndteringen af parkeringsassistenten er op‐
delt i tre trin:
▷Tænding og aktivering.▷Søgning efter parkeringshul.▷Parkeringen.Systemets status og nødvendige handlingsan‐
visninger vises på control display.
Ultralydssensorer måler parkeringshullerne på
begge sider af bilen.
Parkeringsassistenten beregner den bedste
parkeringslinie, og overtager styringen under
parkeringen.
Bemærkninger
Park Distance Control PDC, se side 140, er
den del af parkeringsassistenten.
Vær ved parkering også opmærksom på og
reager efter de optiske og akustiske oplysnin‐
ger og anvisninger fra PDC, parkeringsassi‐
stent og bakkamera.
Kraftige lydkilder uden for og inde i bilen kan
overdøve PDC-advarselstonen.
ADVARSEL
Systemet overtager ikke det personlige
ansvar for at vurdere trafiksituationen korrekt.
På grund af systemgrænser kan systemet ikke
automatisk reagere hensigtsmæssigt i alle tra‐
fiksituationer. Der er risiko for ulykker. Tilpas
kørestilen til trafikforholdene. Hold øje med
trafiksituationen, og grib aktivt ind i en sådan
situation.◀
ADVARSEL
Ved anvendelse af anhængertrækket kan
parkeringsassistenten føre til skader, fordi
sensorerne er tildækket. Der er risiko for ulyk‐
ker eller materiel skade. Ved kørsel med an‐
hænger eller anvendelse af anhængertrækket,
f.eks. cykelstativ, må parkeringsassistenten
ikke bruges.◀
OBS!
Parkeringsassistenten kan styre hen over
kantsten eller op til disse. Der er risiko for ma‐
teriel skade. Hold øje med trafiksituationen, og
grib aktivt ind i en sådan situation.◀
En motor, der er slukket af den automatiske
start-/stop-funktion, startes automatisk ved
aktivering af parkeringsassistenten.Seite 150BetjeningKørekomfort150
Online Edition for Part no. 01 40 2 966 247 - X/15
