BMW 4 SERIES GRAN COUPE 2016 InstruktionsbØger (in Danish)

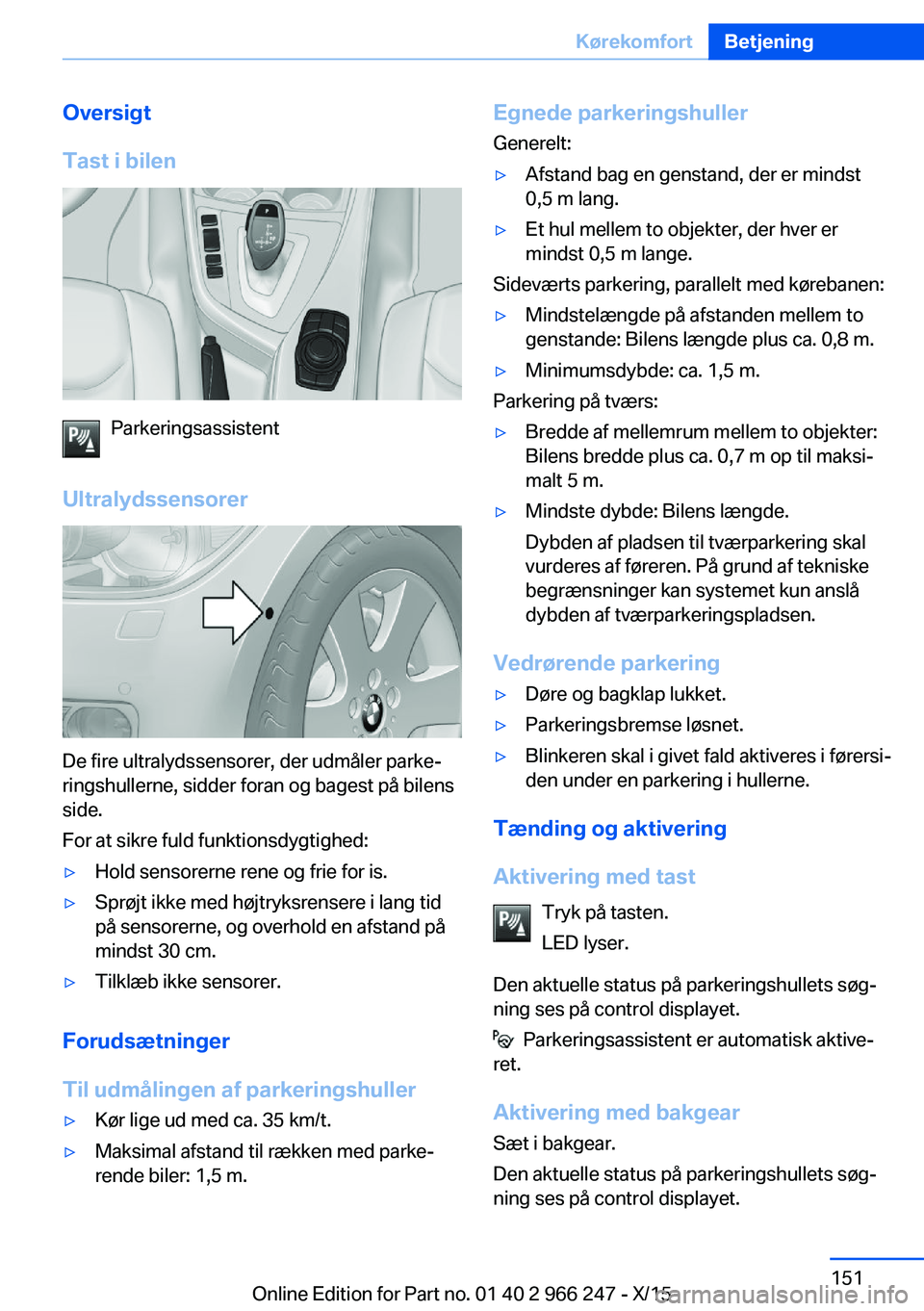

Oversigt
Tast i bilen
Parkeringsassistent
Ultralydssensorer
De fire ultralydssensorer, der udmåler parke‐
ringshullerne, sidder foran og bagest på bilens
side.
For at sikre fuld funktionsdygtighed:
▷Hold sensorerne rene og frie for is.▷Sprøjt ikke med højtryksrensere i lang tid
på sensorerne, og overhold en afstand på
mindst 30 cm.▷Tilklæb ikke sensorer.
Forudsætninger
Til udmålingen af parkeringshuller
▷Kør lige ud med ca. 35 km/t.▷Maksimal afstand til rækken med parke‐
rende biler: 1,5 m.Egnede parkeringshuller
Generelt:▷Afstand bag en genstand, der er mindst
0,5 m lang.▷Et hul mellem to objekter, der hver er
mindst 0,5 m lange.
Sideværts parkering, parallelt med kørebanen:
▷Mindstelængde på afstanden mellem to
genstande: Bilens længde plus ca. 0,8 m.▷Minimumsdybde: ca. 1,5 m.
Parkering på tværs:
▷Bredde af mellemrum mellem to objekter:
Bilens bredde plus ca. 0,7 m op til maksi‐
malt 5 m.▷Mindste dybde: Bilens længde.
Dybden af pladsen til tværparkering skal
vurderes af føreren. På grund af tekniske
begrænsninger kan systemet kun anslå
dybden af tværparkeringspladsen.
Vedrørende parkering
▷Døre og bagklap lukket.▷Parkeringsbremse løsnet.▷Blinkeren skal i givet fald aktiveres i førersi‐
den under en parkering i hullerne.
Tænding og aktivering
Aktivering med tast Tryk på tasten.
LED lyser.
Den aktuelle status på parkeringshullets søg‐
ning ses på control displayet.
Parkeringsassistent er automatisk aktive‐
ret.
Aktivering med bakgear Sæt i bakgear.
Den aktuelle status på parkeringshullets søg‐
ning ses på control displayet.
Seite 151KørekomfortBetjening151
Online Edition for Part no. 01 40 2 966 247 - X/15

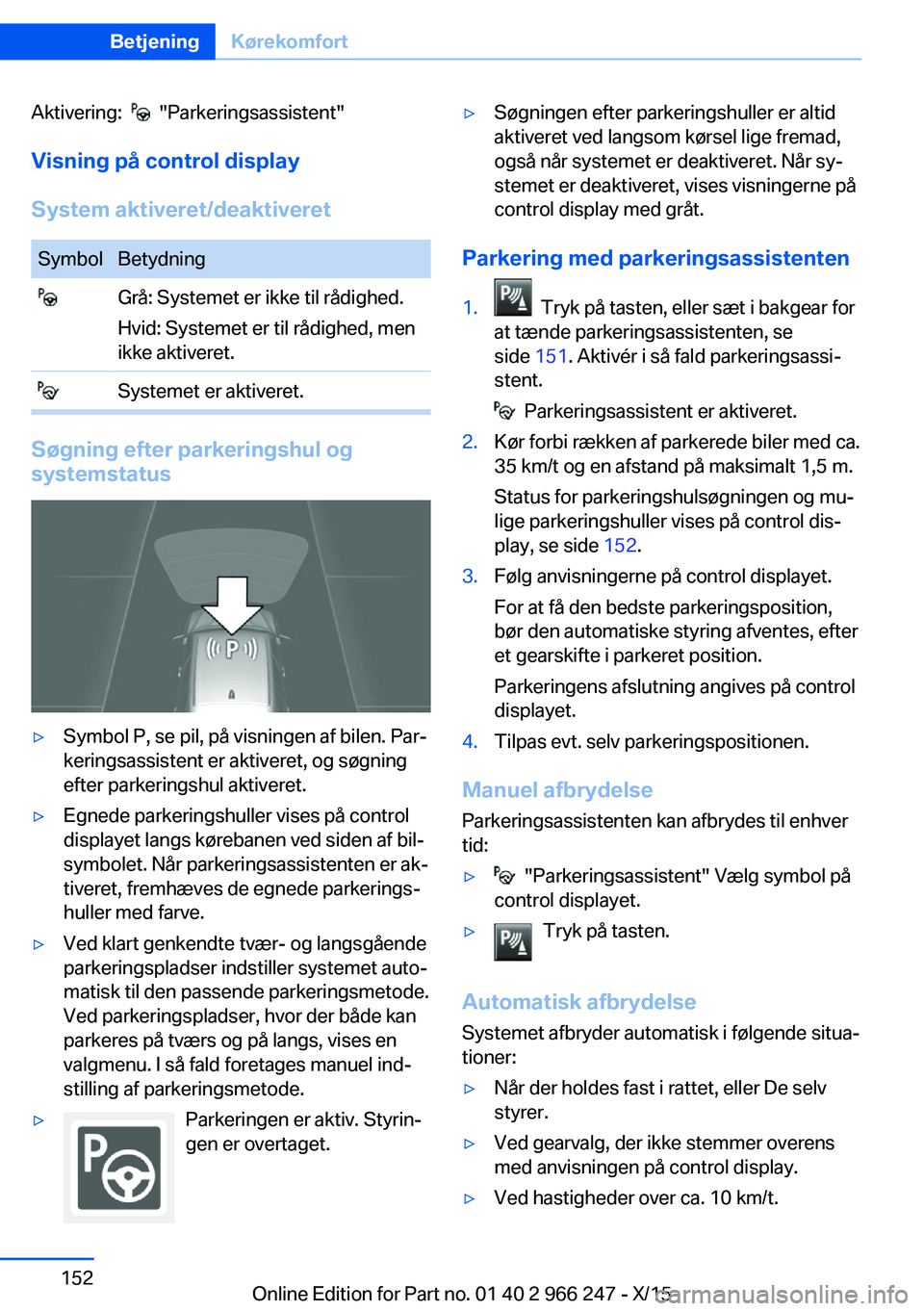

Aktivering: "Parkeringsassistent"
Visning på control display
System aktiveret/deaktiveretSymbolBetydning Grå: Systemet er ikke til rådighed.
Hvid: Systemet er til rådighed, men
ikke aktiveret. Systemet er aktiveret.
Søgning efter parkeringshul og
systemstatus
▷Symbol P, se pil, på visningen af bilen. Par‐
keringsassistent er aktiveret, og søgning
efter parkeringshul aktiveret.▷Egnede parkeringshuller vises på control
displayet langs kørebanen ved siden af bil‐
symbolet. Når parkeringsassistenten er ak‐
tiveret, fremhæves de egnede parkerings‐
huller med farve.▷Ved klart genkendte tvær- og langsgående
parkeringspladser indstiller systemet auto‐
matisk til den passende parkeringsmetode.
Ved parkeringspladser, hvor der både kan
parkeres på tværs og på langs, vises en
valgmenu. I så fald foretages manuel ind‐
stilling af parkeringsmetode.▷Parkeringen er aktiv. Styrin‐
gen er overtaget.▷Søgningen efter parkeringshuller er altid
aktiveret ved langsom kørsel lige fremad,
også når systemet er deaktiveret. Når sy‐
stemet er deaktiveret, vises visningerne på
control display med gråt.
Parkering med parkeringsassistenten
1. Tryk på tasten, eller sæt i bakgear for
at tænde parkeringsassistenten, se
side 151. Aktivér i så fald parkeringsassi‐
stent.
Parkeringsassistent er aktiveret.
2.Kør forbi rækken af parkerede biler med ca.
35 km/t og en afstand på maksimalt 1,5 m.
Status for parkeringshulsøgningen og mu‐
lige parkeringshuller vises på control dis‐
play, se side 152.3.Følg anvisningerne på control displayet.
For at få den bedste parkeringsposition,
bør den automatiske styring afventes, efter
et gearskifte i parkeret position.
Parkeringens afslutning angives på control
displayet.4.Tilpas evt. selv parkeringspositionen.
Manuel afbrydelse
Parkeringsassistenten kan afbrydes til enhver
tid:
▷ "Parkeringsassistent" Vælg symbol på
control displayet.▷Tryk på tasten.
Automatisk afbrydelse
Systemet afbryder automatisk i følgende situa‐
tioner:
▷Når der holdes fast i rattet, eller De selv
styrer.▷Ved gearvalg, der ikke stemmer overens
med anvisningen på control display.▷Ved hastigheder over ca. 10 km/t.Seite 152BetjeningKørekomfort152
Online Edition for Part no. 01 40 2 966 247 - X/15

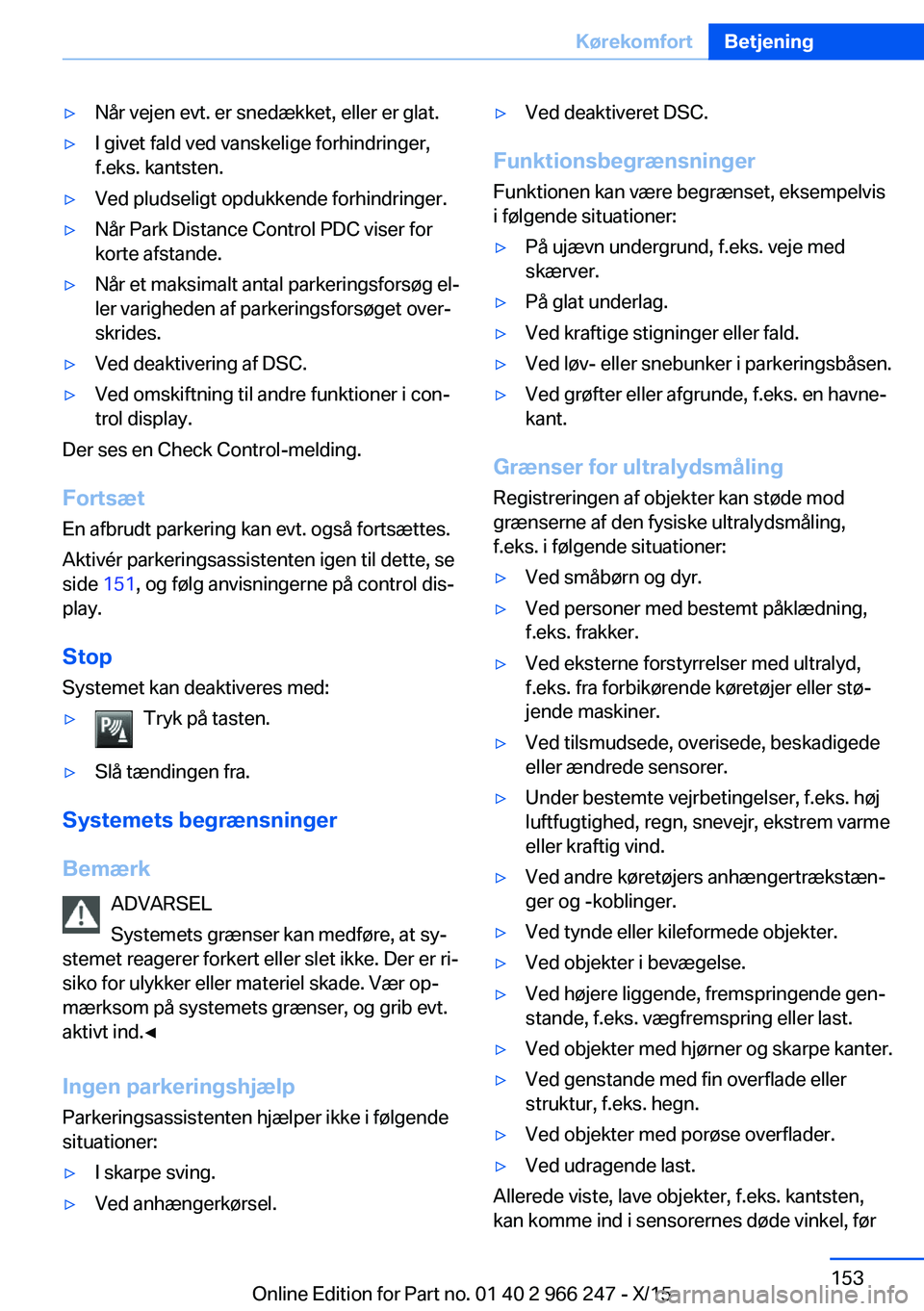

▷Når vejen evt. er snedækket, eller er glat.▷I givet fald ved vanskelige forhindringer,
f.eks. kantsten.▷Ved pludseligt opdukkende forhindringer.▷Når Park Distance Control PDC viser for
korte afstande.▷Når et maksimalt antal parkeringsforsøg el‐
ler varigheden af parkeringsforsøget over‐
skrides.▷Ved deaktivering af DSC.▷Ved omskiftning til andre funktioner i con‐
trol display.
Der ses en Check Control-melding.
Fortsæt En afbrudt parkering kan evt. også fortsættes.
Aktivér parkeringsassistenten igen til dette, se
side 151, og følg anvisningerne på control dis‐
play.
Stop Systemet kan deaktiveres med:
▷Tryk på tasten.▷Slå tændingen fra.
Systemets begrænsninger
Bemærk ADVARSEL
Systemets grænser kan medføre, at sy‐
stemet reagerer forkert eller slet ikke. Der er ri‐
siko for ulykker eller materiel skade. Vær op‐
mærksom på systemets grænser, og grib evt.
aktivt ind.◀
Ingen parkeringshjælp
Parkeringsassistenten hjælper ikke i følgende
situationer:
▷I skarpe sving.▷Ved anhængerkørsel.▷Ved deaktiveret DSC.
Funktionsbegrænsninger
Funktionen kan være begrænset, eksempelvis
i følgende situationer:
▷På ujævn undergrund, f.eks. veje med
skærver.▷På glat underlag.▷Ved kraftige stigninger eller fald.▷Ved løv- eller snebunker i parkeringsbåsen.▷Ved grøfter eller afgrunde, f.eks. en havne‐
kant.
Grænser for ultralydsmåling
Registreringen af objekter kan støde mod
grænserne af den fysiske ultralydsmåling,
f.eks. i følgende situationer:
▷Ved småbørn og dyr.▷Ved personer med bestemt påklædning,
f.eks. frakker.▷Ved eksterne forstyrrelser med ultralyd,
f.eks. fra forbikørende køretøjer eller stø‐
jende maskiner.▷Ved tilsmudsede, overisede, beskadigede
eller ændrede sensorer.▷Under bestemte vejrbetingelser, f.eks. høj
luftfugtighed, regn, snevejr, ekstrem varme
eller kraftig vind.▷Ved andre køretøjers anhængertrækstæn‐
ger og -koblinger.▷Ved tynde eller kileformede objekter.▷Ved objekter i bevægelse.▷Ved højere liggende, fremspringende gen‐
stande, f.eks. vægfremspring eller last.▷Ved objekter med hjørner og skarpe kanter.▷Ved genstande med fin overflade eller
struktur, f.eks. hegn.▷Ved objekter med porøse overflader.▷Ved udragende last.
Allerede viste, lave objekter, f.eks. kantsten,
kan komme ind i sensorernes døde vinkel, før
Seite 153KørekomfortBetjening153
Online Edition for Part no. 01 40 2 966 247 - X/15

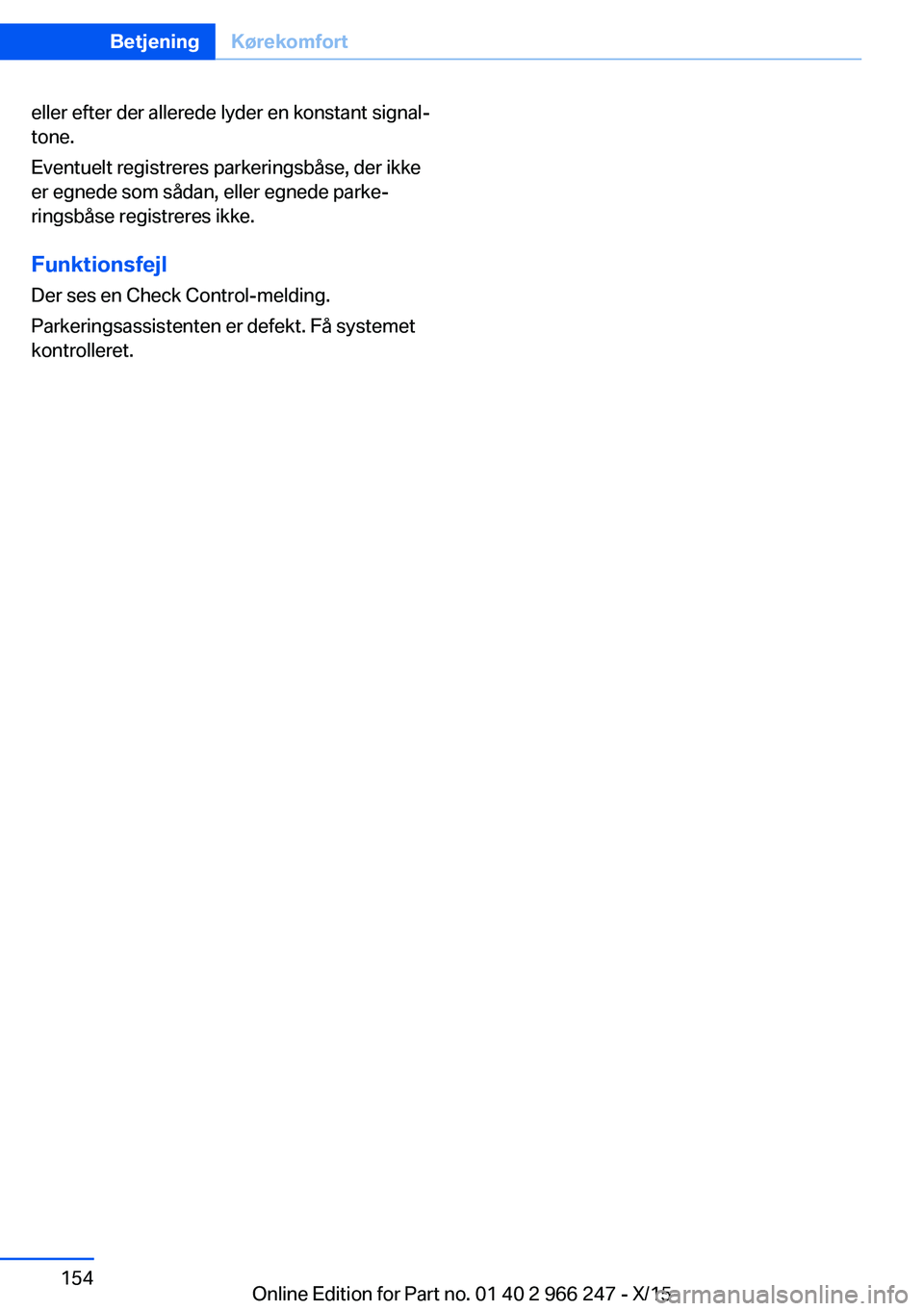

eller efter der allerede lyder en konstant signal‐
tone.
Eventuelt registreres parkeringsbåse, der ikke
er egnede som sådan, eller egnede parke‐
ringsbåse registreres ikke.
Funktionsfejl
Der ses en Check Control-melding.
Parkeringsassistenten er defekt. Få systemet
kontrolleret.Seite 154BetjeningKørekomfort154
Online Edition for Part no. 01 40 2 966 247 - X/15

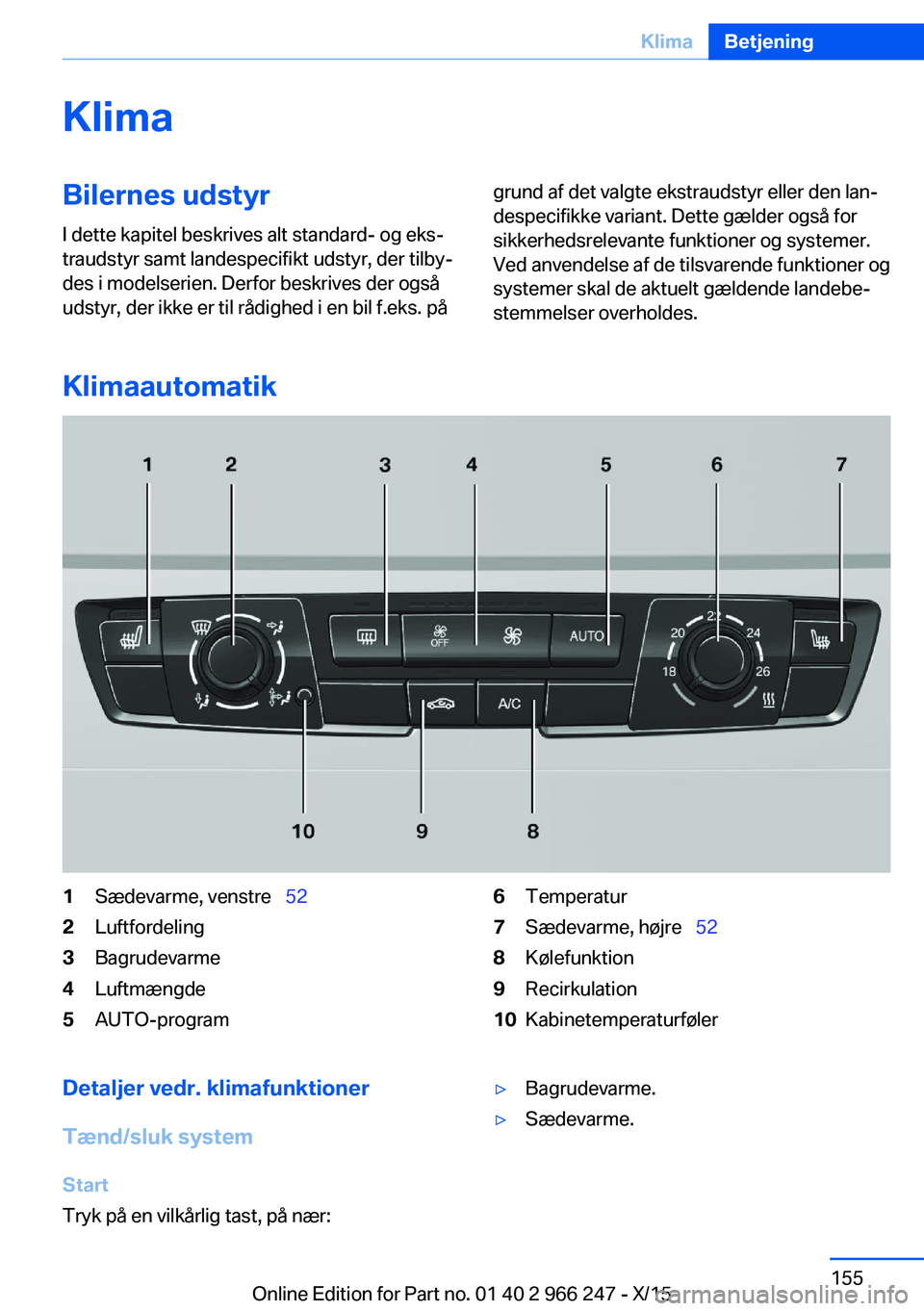

KlimaBilernes udstyrI dette kapitel beskrives alt standard- og eks‐
traudstyr samt landespecifikt udstyr, der tilby‐
des i modelserien. Derfor beskrives der også
udstyr, der ikke er til rådighed i en bil f.eks. pågrund af det valgte ekstraudstyr eller den lan‐
despecifikke variant. Dette gælder også for
sikkerhedsrelevante funktioner og systemer.
Ved anvendelse af de tilsvarende funktioner og
systemer skal de aktuelt gældende landebe‐
stemmelser overholdes.
Klimaautomatik
1Sædevarme, venstre   522Luftfordeling3Bagrudevarme4Luftmængde5AUTO-program6Temperatur7Sædevarme, højre  528Kølefunktion9Recirkulation10KabinetemperaturfølerDetaljer vedr. klimafunktioner
Tænd/sluk system
Start
Tryk på en vilkårlig tast, på nær:▷Bagrudevarme.▷Sædevarme.Seite 155KlimaBetjening155
Online Edition for Part no. 01 40 2 966 247 - X/15

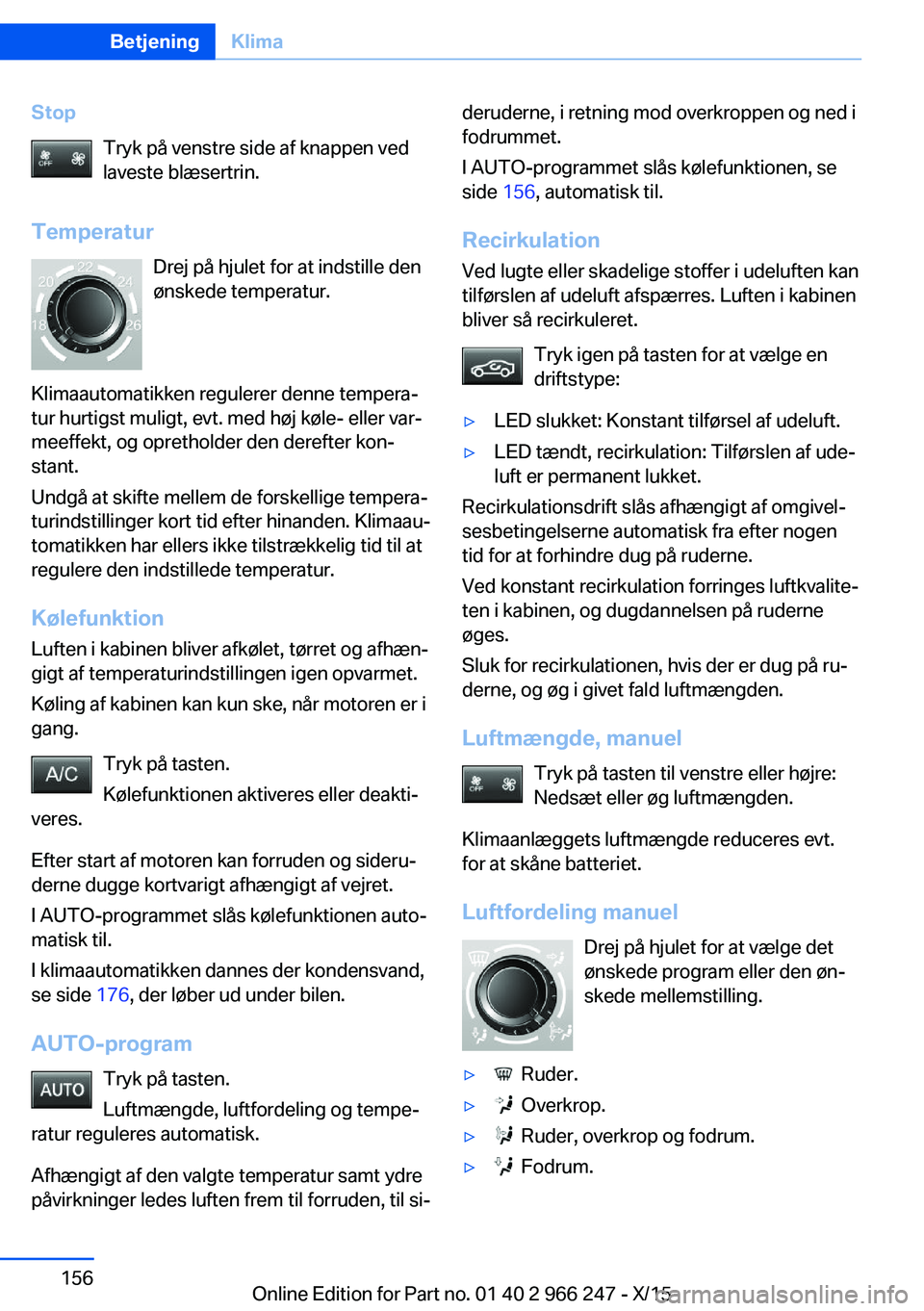

StopTryk på venstre side af knappen ved
laveste blæsertrin.
Temperatur Drej på hjulet for at indstille den
ønskede temperatur.
Klimaautomatikken regulerer denne tempera‐
tur hurtigst muligt, evt. med høj køle- eller var‐ meeffekt, og opretholder den derefter kon‐
stant.
Undgå at skifte mellem de forskellige tempera‐
turindstillinger kort tid efter hinanden. Klimaau‐
tomatikken har ellers ikke tilstrækkelig tid til at
regulere den indstillede temperatur.
Kølefunktion
Luften i kabinen bliver afkølet, tørret og afhæn‐
gigt af temperaturindstillingen igen opvarmet.
Køling af kabinen kan kun ske, når motoren er i
gang.
Tryk på tasten.
Kølefunktionen aktiveres eller deakti‐
veres.
Efter start af motoren kan forruden og sideru‐
derne dugge kortvarigt afhængigt af vejret.
I AUTO-programmet slås kølefunktionen auto‐
matisk til.
I klimaautomatikken dannes der kondensvand,
se side 176, der løber ud under bilen.
AUTO-program Tryk på tasten.
Luftmængde, luftfordeling og tempe‐
ratur reguleres automatisk.
Afhængigt af den valgte temperatur samt ydre
påvirkninger ledes luften frem til forruden, til si‐deruderne, i retning mod overkroppen og ned i
fodrummet.
I AUTO-programmet slås kølefunktionen, se
side 156, automatisk til.
Recirkulation Ved lugte eller skadelige stoffer i udeluften kan
tilførslen af udeluft afspærres. Luften i kabinen
bliver så recirkuleret.
Tryk igen på tasten for at vælge en
driftstype:▷LED slukket: Konstant tilførsel af udeluft.▷LED tændt, recirkulation: Tilførslen af ude‐
luft er permanent lukket.
Recirkulationsdrift slås afhængigt af omgivel‐
sesbetingelserne automatisk fra efter nogen
tid for at forhindre dug på ruderne.
Ved konstant recirkulation forringes luftkvalite‐
ten i kabinen, og dugdannelsen på ruderne
øges.
Sluk for recirkulationen, hvis der er dug på ru‐
derne, og øg i givet fald luftmængden.
Luftmængde, manuel Tryk på tasten til venstre eller højre:
Nedsæt eller øg luftmængden.
Klimaanlæggets luftmængde reduceres evt.
for at skåne batteriet.
Luftfordeling manuel Drej på hjulet for at vælge det
ønskede program eller den øn‐
skede mellemstilling.
▷ Ruder.▷ Overkrop.▷ Ruder, overkrop og fodrum.▷ Fodrum.Seite 156BetjeningKlima156
Online Edition for Part no. 01 40 2 966 247 - X/15

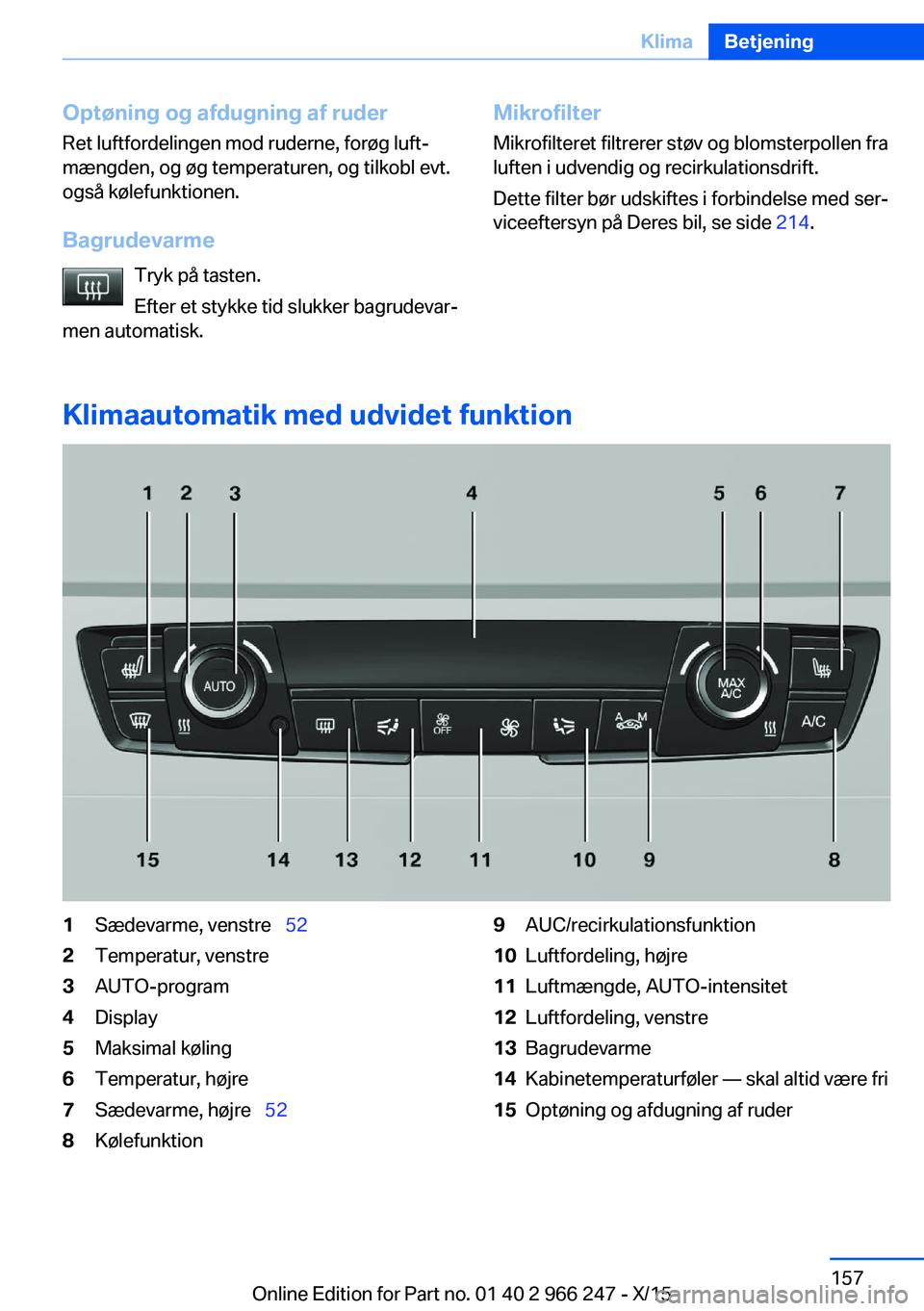

Optøning og afdugning af ruder
Ret luftfordelingen mod ruderne, forøg luft‐
mængden, og øg temperaturen, og tilkobl evt.
også kølefunktionen.
Bagrudevarme Tryk på tasten.
Efter et stykke tid slukker bagrudevar‐
men automatisk.Mikrofilter
Mikrofilteret filtrerer støv og blomsterpollen fra
luften i udvendig og recirkulationsdrift.
Dette filter bør udskiftes i forbindelse med ser‐
viceeftersyn på Deres bil, se side 214.
Klimaautomatik med udvidet funktion
1Sædevarme, venstre   522Temperatur, venstre3AUTO-program4Display5Maksimal køling6Temperatur, højre7Sædevarme, højre  528Kølefunktion9AUC/recirkulationsfunktion10Luftfordeling, højre11Luftmængde, AUTO-intensitet12Luftfordeling, venstre13Bagrudevarme14Kabinetemperaturføler — skal altid være fri15Optøning og afdugning af ruderSeite 157KlimaBetjening157
Online Edition for Part no. 01 40 2 966 247 - X/15

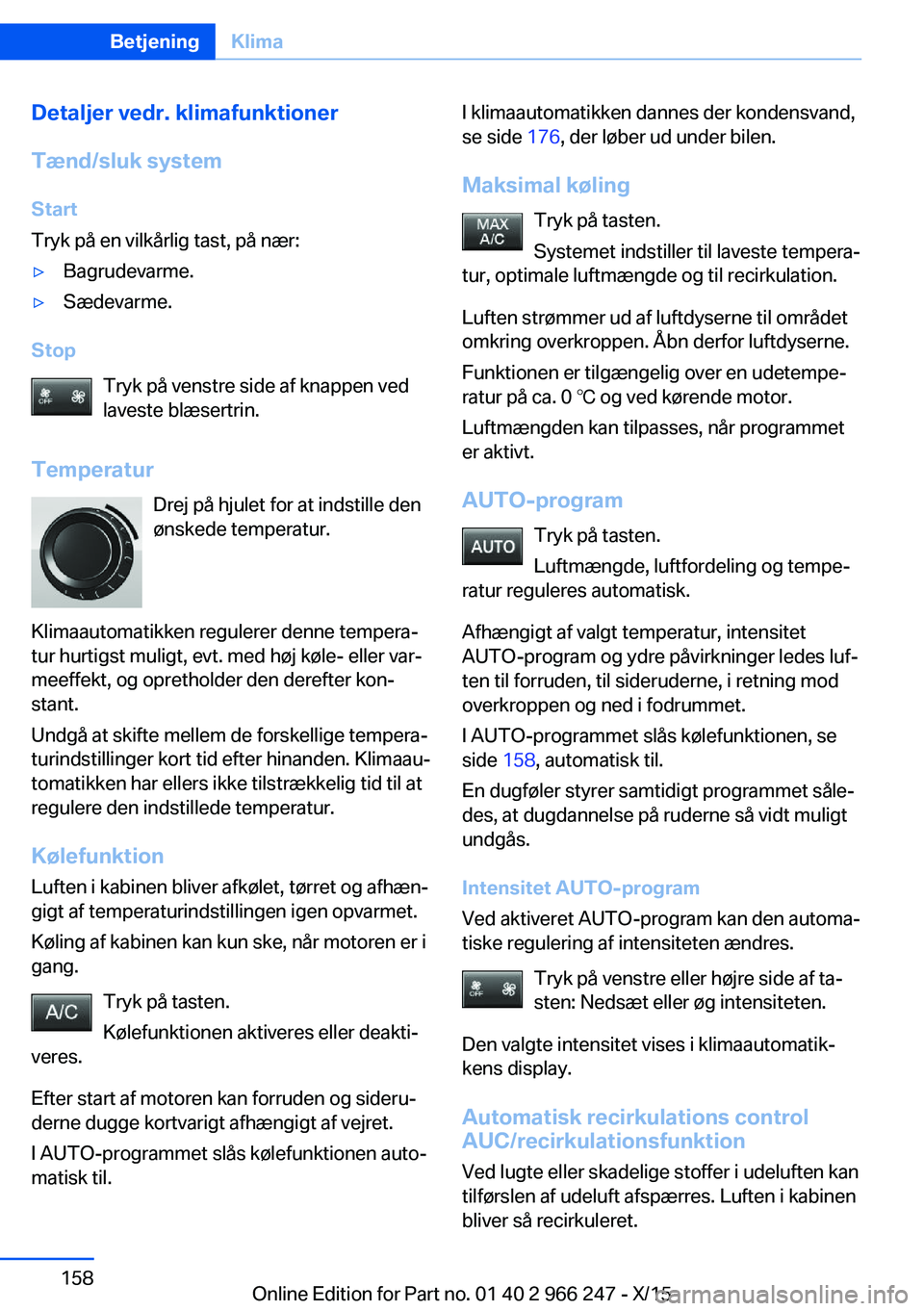

Detaljer vedr. klimafunktioner
Tænd/sluk system
Start
Tryk på en vilkårlig tast, på nær:▷Bagrudevarme.▷Sædevarme.
Stop
Tryk på venstre side af knappen ved
laveste blæsertrin.
Temperatur Drej på hjulet for at indstille den
ønskede temperatur.
Klimaautomatikken regulerer denne tempera‐
tur hurtigst muligt, evt. med høj køle- eller var‐ meeffekt, og opretholder den derefter kon‐
stant.
Undgå at skifte mellem de forskellige tempera‐
turindstillinger kort tid efter hinanden. Klimaau‐
tomatikken har ellers ikke tilstrækkelig tid til at
regulere den indstillede temperatur.
Kølefunktion
Luften i kabinen bliver afkølet, tørret og afhæn‐
gigt af temperaturindstillingen igen opvarmet.
Køling af kabinen kan kun ske, når motoren er i
gang.
Tryk på tasten.
Kølefunktionen aktiveres eller deakti‐
veres.
Efter start af motoren kan forruden og sideru‐
derne dugge kortvarigt afhængigt af vejret.
I AUTO-programmet slås kølefunktionen auto‐
matisk til.
I klimaautomatikken dannes der kondensvand,
se side 176, der løber ud under bilen.
Maksimal køling Tryk på tasten.
Systemet indstiller til laveste tempera‐
tur, optimale luftmængde og til recirkulation.
Luften strømmer ud af luftdyserne til området
omkring overkroppen. Åbn derfor luftdyserne.
Funktionen er tilgængelig over en udetempe‐
ratur på ca. 0 ℃ og ved kørende motor.
Luftmængden kan tilpasses, når programmet
er aktivt.
AUTO-program Tryk på tasten.
Luftmængde, luftfordeling og tempe‐
ratur reguleres automatisk.
Afhængigt af valgt temperatur, intensitet
AUTO-program og ydre påvirkninger ledes luf‐
ten til forruden, til sideruderne, i retning mod
overkroppen og ned i fodrummet.
I AUTO-programmet slås kølefunktionen, se
side 158, automatisk til.
En dugføler styrer samtidigt programmet såle‐ des, at dugdannelse på ruderne så vidt muligt
undgås.
Intensitet AUTO-program
Ved aktiveret AUTO-program kan den automa‐
tiske regulering af intensiteten ændres.
Tryk på venstre eller højre side af ta‐
sten: Nedsæt eller øg intensiteten.
Den valgte intensitet vises i klimaautomatik‐
kens display.
Automatisk recirkulations control
AUC/recirkulationsfunktion
Ved lugte eller skadelige stoffer i udeluften kan
tilførslen af udeluft afspærres. Luften i kabinen
bliver så recirkuleret.Seite 158BetjeningKlima158
Online Edition for Part no. 01 40 2 966 247 - X/15

Tryk igen på tasten for at vælge en
driftstype:▷LED'er slukket: Konstant tilførsel af ude‐
luft.▷Venstre LED lyser, AUC-funktion: En
sensor registrerer skadelige stoffer i ude‐
luften og spærrer automatisk.▷Højre LED lyser, recirkulation: Tilførslen af
udeluft er permanent lukket.
Recirkulationen slukkes automatisk efter no‐
gen tid ved lave udetemperaturer for at undgå
duggede ruder.
Ved konstant recirkulation forringes luftkvalite‐
ten i kabinen, og dugdannelsen på ruderne
øges.
Sluk for recirkulationen ved tilduggede ruder,
og tryk på AUTO-knappen for at udnytte dug‐
sensorens fordele. Kontrollér, at luften kan
strømme til forruden.
Luftmængde, manuel
Sluk først for AUTO-programmet, hvis De vil
indstille luftmængden manuelt.
Tryk på tasten til venstre eller højre:
Nedsæt eller øg luftmængden.
Den valgte luftmængde vises i klimaautomatik‐
kens display.
Klimaautomatikkens luftmængde reduceres
evt. for at skåne batteriet.
Luftfordeling manuel Tryk igen på tasten for at vælge et
program:
▷Overkrop.▷Overkrop og fodrum.▷Fodrum.▷Ruder og fodrum: Kun i førersiden.▷Ruder, overkrop og fodrum: Kun i førersi‐
den.Tryk ved rudetildugning på AUTO-knappen for
at udnytte dugsensorens fordele.
Optøning og afdugning af ruder Tryk på tasten.
Is og dug fjernes hurtigt fra forruden
og de forreste sideruder.
Ret her luftdyserne i siden imod sideruderne.
Luftmængden kan tilpasses, når programmet
er aktivt.
Tænd også for kølefunktionen ved duggede
ruder eller tryk på AUTO-knappen for at ud‐
nytte dugsensorens fordele.
Bagrudevarme Tryk på tasten.
Efter et stykke tid slukker bagrudevar‐
men automatisk.
Mikro-/aktivkulfilter Mikro-/aktivkulfilteret filtrerer støv, blomster‐
pollen og gasformige skadelige stoffer fra luf‐
ten i udvendig og recirkulationsdrift.
Dette filter bør udskiftes i forbindelse med ved‐
ligeholdelse, se side 214, af bilen.
Ventilation Ventilation for▷Betjeningsgreb til ændring af udstrøm‐
ningsretningen, pile 1.Seite 159KlimaBetjening159
Online Edition for Part no. 01 40 2 966 247 - X/15

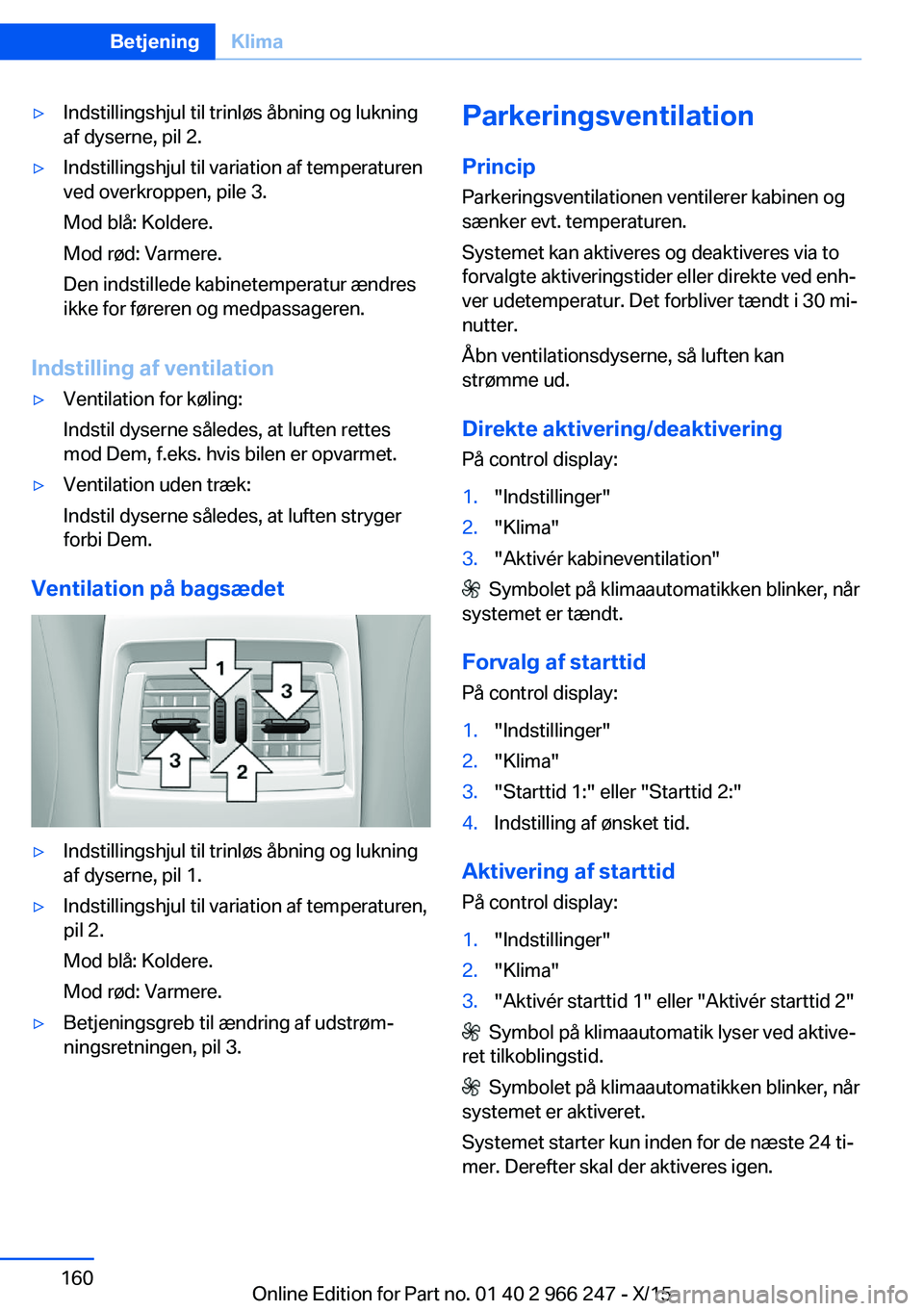

▷Indstillingshjul til trinløs åbning og lukning
af dyserne, pil 2.▷Indstillingshjul til variation af temperaturen
ved overkroppen, pile 3.
Mod blå: Koldere.
Mod rød: Varmere.
Den indstillede kabinetemperatur ændres
ikke for føreren og medpassageren.
Indstilling af ventilation
▷Ventilation for køling:
Indstil dyserne således, at luften rettes
mod Dem, f.eks. hvis bilen er opvarmet.▷Ventilation uden træk:
Indstil dyserne således, at luften stryger
forbi Dem.
Ventilation på bagsædet
▷Indstillingshjul til trinløs åbning og lukning
af dyserne, pil 1.▷Indstillingshjul til variation af temperaturen,
pil 2.
Mod blå: Koldere.
Mod rød: Varmere.▷Betjeningsgreb til ændring af udstrøm‐
ningsretningen, pil 3.Parkeringsventilation
Princip Parkeringsventilationen ventilerer kabinen og
sænker evt. temperaturen.
Systemet kan aktiveres og deaktiveres via to
forvalgte aktiveringstider eller direkte ved enh‐
ver udetemperatur. Det forbliver tændt i 30 mi‐
nutter.
Åbn ventilationsdyserne, så luften kan
strømme ud.
Direkte aktivering/deaktivering
På control display:1."Indstillinger"2."Klima"3."Aktivér kabineventilation"
Symbolet på klimaautomatikken blinker, når
systemet er tændt.
Forvalg af starttid
På control display:
1."Indstillinger"2."Klima"3."Starttid 1:" eller "Starttid 2:"4.Indstilling af ønsket tid.
Aktivering af starttid På control display:
1."Indstillinger"2."Klima"3."Aktivér starttid 1" eller "Aktivér starttid 2"
Symbol på klimaautomatik lyser ved aktive‐
ret tilkoblingstid.
Symbolet på klimaautomatikken blinker, når
systemet er aktiveret.
Systemet starter kun inden for de næste 24 ti‐
mer. Derefter skal der aktiveres igen.
Seite 160BetjeningKlima160
Online Edition for Part no. 01 40 2 966 247 - X/15
