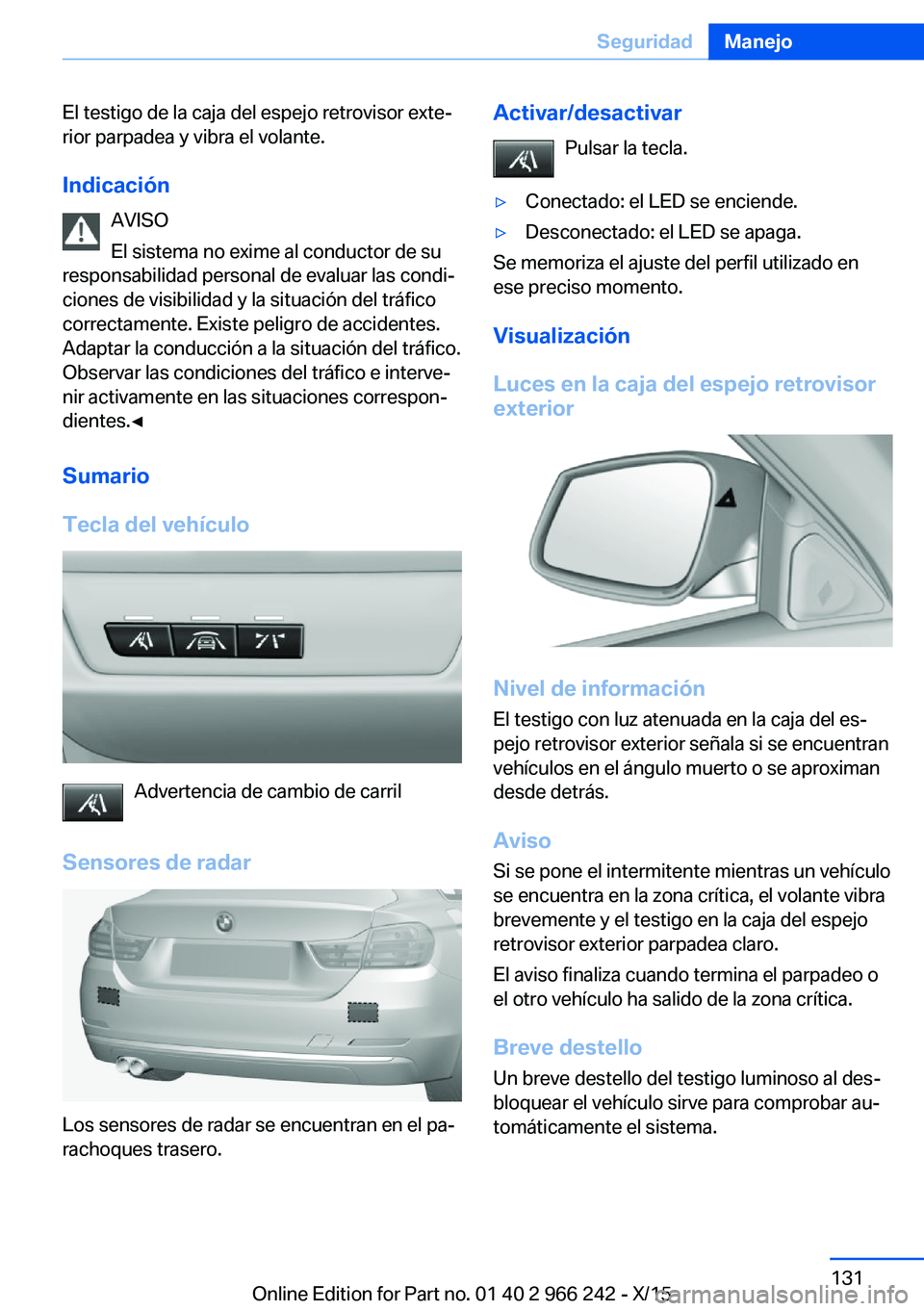

El testigo de la caja del espejo retrovisor exte‐
rior parpadea y vibra el volante.
Indicación AVISO
El sistema no exime al conductor de su
responsabilidad personal de evaluar las condi‐
ciones de visibilidad y la situación del tráfico
correctamente. Existe peligro de accidentes.
Adaptar la conducción a la situación del tráfico.
Observar las condiciones del tráfico e interve‐
nir activamente en las situaciones correspon‐
dientes.◀
Sumario
Tecla del vehículo
Advertencia de cambio de carril
Sensores de radar
Los sensores de radar se encuentran en el pa‐
rachoques trasero.
Activar/desactivar
Pulsar la tecla.▷Conectado: el LED se enciende.▷Desconectado: el LED se apaga.
Se memoriza el ajuste del perfil utilizado en
ese preciso momento.
Visualización
Luces en la caja del espejo retrovisor
exterior
Nivel de información
El testigo con luz atenuada en la caja del es‐
pejo retrovisor exterior señala si se encuentran
vehículos en el ángulo muerto o se aproximan
desde detrás.
Aviso Si se pone el intermitente mientras un vehículo
se encuentra en la zona crítica, el volante vibra
brevemente y el testigo en la caja del espejo
retrovisor exterior parpadea claro.
El aviso finaliza cuando termina el parpadeo o
el otro vehículo ha salido de la zona crítica.
Breve destello
Un breve destello del testigo luminoso al des‐
bloquear el vehículo sirve para comprobar au‐
tomáticamente el sistema.
Seite 131SeguridadManejo131
Online Edition for Part no. 01 40 2 966 242 - X/15

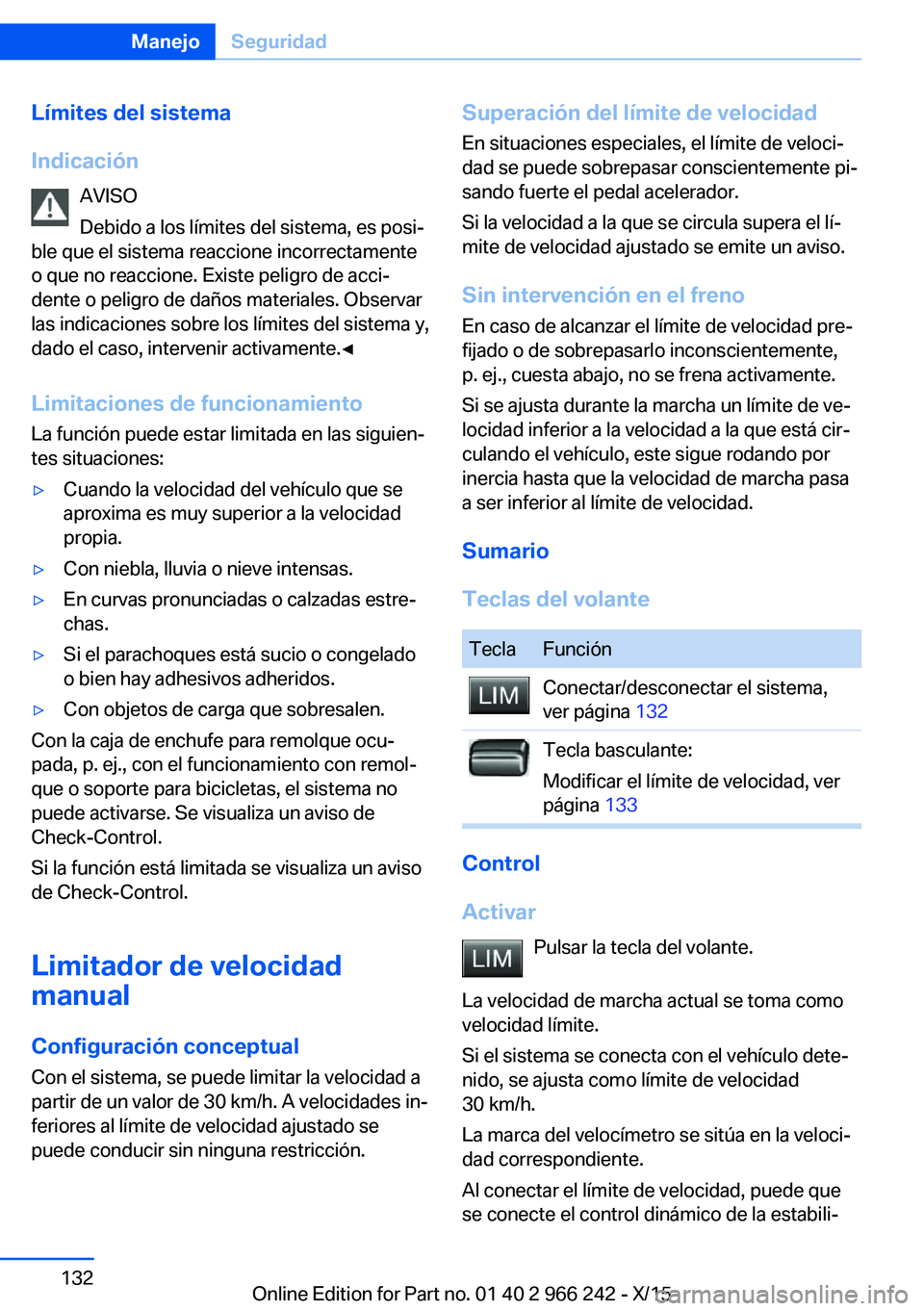

Límites del sistema
Indicación AVISO
Debido a los límites del sistema, es posi‐
ble que el sistema reaccione incorrectamente
o que no reaccione. Existe peligro de acci‐
dente o peligro de daños materiales. Observar
las indicaciones sobre los límites del sistema y,
dado el caso, intervenir activamente.◀
Limitaciones de funcionamiento La función puede estar limitada en las siguien‐
tes situaciones:▷Cuando la velocidad del vehículo que se
aproxima es muy superior a la velocidad
propia.▷Con niebla, lluvia o nieve intensas.▷En curvas pronunciadas o calzadas estre‐
chas.▷Si el parachoques está sucio o congelado
o bien hay adhesivos adheridos.▷Con objetos de carga que sobresalen.
Con la caja de enchufe para remolque ocu‐
pada, p. ej., con el funcionamiento con remol‐
que o soporte para bicicletas, el sistema no
puede activarse. Se visualiza un aviso de
Check-Control.
Si la función está limitada se visualiza un aviso
de Check-Control.
Limitador de velocidad
manual
Configuración conceptual
Con el sistema, se puede limitar la velocidad a
partir de un valor de 30 km/h. A velocidades in‐
feriores al límite de velocidad ajustado se
puede conducir sin ninguna restricción.
Superación del límite de velocidad
En situaciones especiales, el límite de veloci‐
dad se puede sobrepasar conscientemente pi‐
sando fuerte el pedal acelerador.
Si la velocidad a la que se circula supera el lí‐
mite de velocidad ajustado se emite un aviso.
Sin intervención en el frenoEn caso de alcanzar el límite de velocidad pre‐
fijado o de sobrepasarlo inconscientemente,
p. ej., cuesta abajo, no se frena activamente.
Si se ajusta durante la marcha un límite de ve‐
locidad inferior a la velocidad a la que está cir‐
culando el vehículo, este sigue rodando por
inercia hasta que la velocidad de marcha pasa
a ser inferior al límite de velocidad.
Sumario
Teclas del volanteTeclaFunciónConectar/desconectar el sistema,
ver página 132Tecla basculante:
Modificar el límite de velocidad, ver
página 133
Control
Activar Pulsar la tecla del volante.
La velocidad de marcha actual se toma como
velocidad límite.
Si el sistema se conecta con el vehículo dete‐
nido, se ajusta como límite de velocidad
30 km/h.
La marca del velocímetro se sitúa en la veloci‐ dad correspondiente.
Al conectar el límite de velocidad, puede que
se conecte el control dinámico de la estabili‐
Seite 132ManejoSeguridad132
Online Edition for Part no. 01 40 2 966 242 - X/15

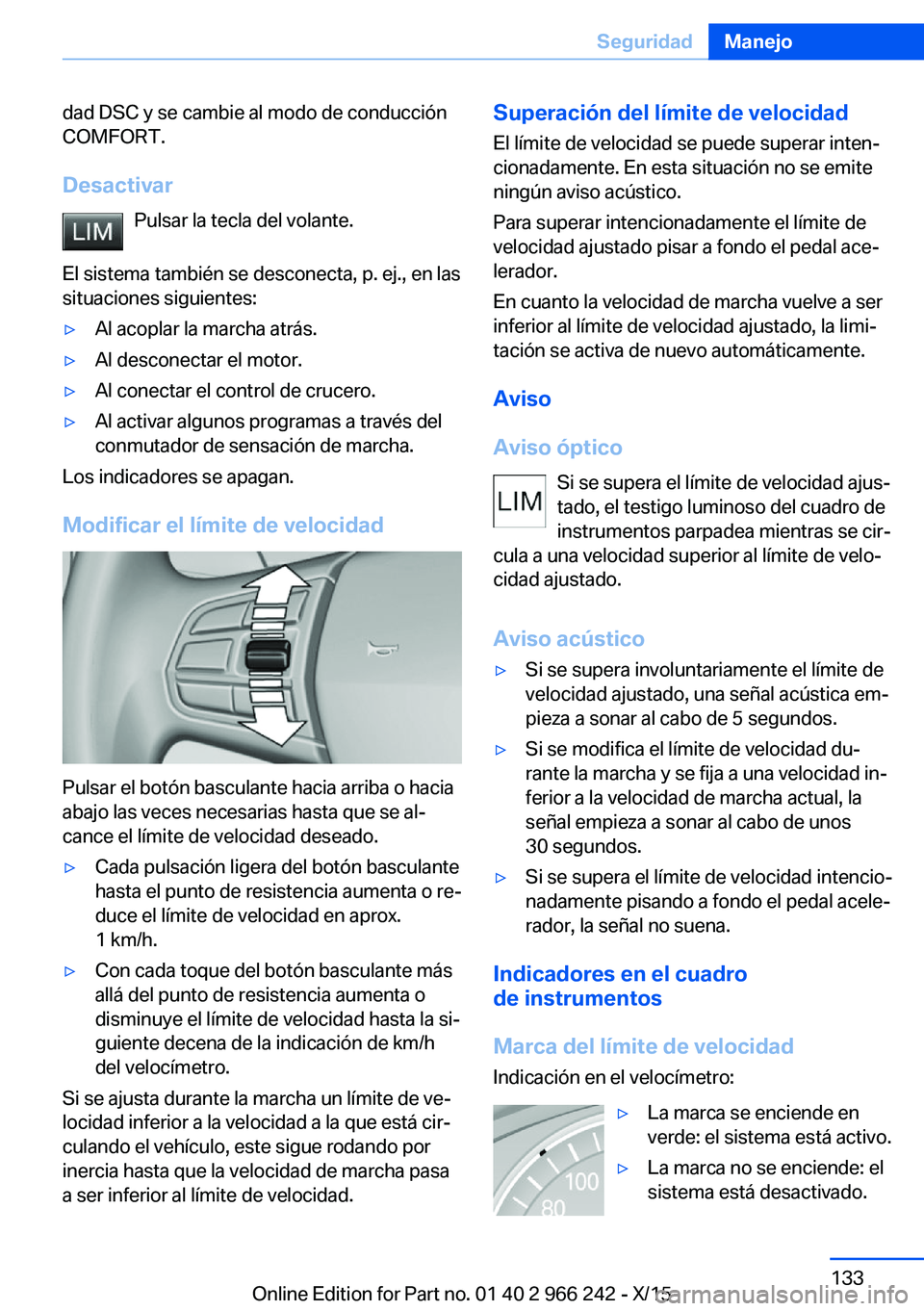

dad DSC y se cambie al modo de conducción
COMFORT.
Desactivar Pulsar la tecla del volante.
El sistema también se desconecta, p. ej., en las situaciones siguientes:▷Al acoplar la marcha atrás.▷Al desconectar el motor.▷Al conectar el control de crucero.▷Al activar algunos programas a través del
conmutador de sensación de marcha.
Los indicadores se apagan.
Modificar el límite de velocidad
Pulsar el botón basculante hacia arriba o hacia
abajo las veces necesarias hasta que se al‐
cance el límite de velocidad deseado.
▷Cada pulsación ligera del botón basculante
hasta el punto de resistencia aumenta o re‐
duce el límite de velocidad en aprox.
1 km/h.▷Con cada toque del botón basculante más
allá del punto de resistencia aumenta o
disminuye el límite de velocidad hasta la si‐
guiente decena de la indicación de km/h
del velocímetro.
Si se ajusta durante la marcha un límite de ve‐
locidad inferior a la velocidad a la que está cir‐
culando el vehículo, este sigue rodando por
inercia hasta que la velocidad de marcha pasa
a ser inferior al límite de velocidad.
Superación del límite de velocidad
El límite de velocidad se puede superar inten‐
cionadamente. En esta situación no se emite
ningún aviso acústico.
Para superar intencionadamente el límite de
velocidad ajustado pisar a fondo el pedal ace‐
lerador.
En cuanto la velocidad de marcha vuelve a ser
inferior al límite de velocidad ajustado, la limi‐
tación se activa de nuevo automáticamente.
Aviso
Aviso óptico Si se supera el límite de velocidad ajus‐
tado, el testigo luminoso del cuadro de
instrumentos parpadea mientras se cir‐
cula a una velocidad superior al límite de velo‐
cidad ajustado.
Aviso acústico▷Si se supera involuntariamente el límite de
velocidad ajustado, una señal acústica em‐
pieza a sonar al cabo de 5 segundos.▷Si se modifica el límite de velocidad du‐
rante la marcha y se fija a una velocidad in‐
ferior a la velocidad de marcha actual, la
señal empieza a sonar al cabo de unos
30 segundos.▷Si se supera el límite de velocidad intencio‐
nadamente pisando a fondo el pedal acele‐
rador, la señal no suena.
Indicadores en el cuadro
de instrumentos
Marca del límite de velocidad
Indicación en el velocímetro:
▷La marca se enciende en
verde: el sistema está activo.▷La marca no se enciende: el
sistema está desactivado.Seite 133SeguridadManejo133
Online Edition for Part no. 01 40 2 966 242 - X/15

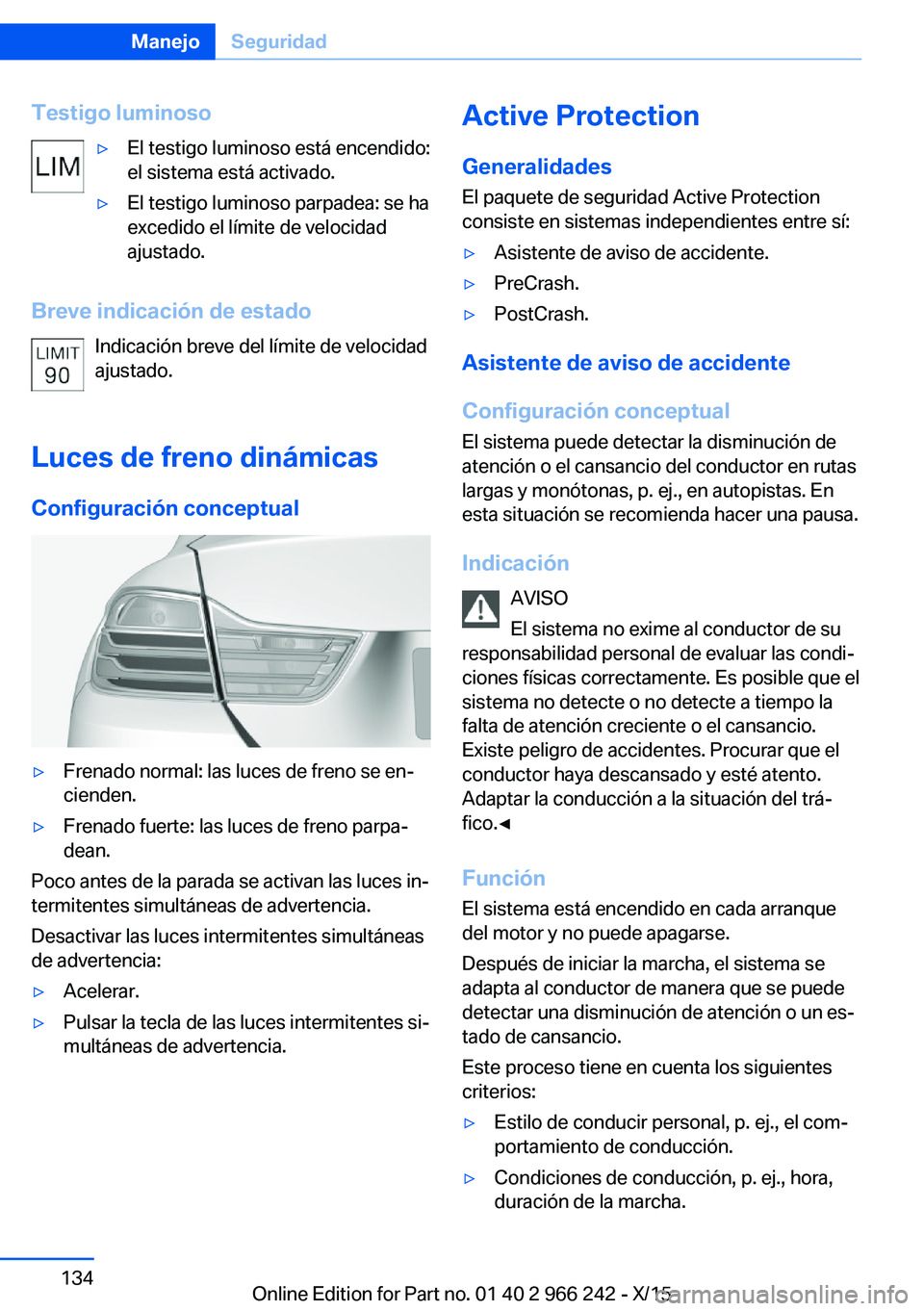

Testigo luminoso▷El testigo luminoso está encendido:
el sistema está activado.▷El testigo luminoso parpadea: se ha
excedido el límite de velocidad
ajustado.
Breve indicación de estado
Indicación breve del límite de velocidad
ajustado.
Luces de freno dinámicas Configuración conceptual
▷Frenado normal: las luces de freno se en‐
cienden.▷Frenado fuerte: las luces de freno parpa‐
dean.
Poco antes de la parada se activan las luces in‐
termitentes simultáneas de advertencia.
Desactivar las luces intermitentes simultáneas
de advertencia:
▷Acelerar.▷Pulsar la tecla de las luces intermitentes si‐
multáneas de advertencia.Active Protection
Generalidades
El paquete de seguridad Active Protection
consiste en sistemas independientes entre sí:▷Asistente de aviso de accidente.▷PreCrash.▷PostCrash.
Asistente de aviso de accidente
Configuración conceptual
El sistema puede detectar la disminución de
atención o el cansancio del conductor en rutas
largas y monótonas, p. ej., en autopistas. En
esta situación se recomienda hacer una pausa.
Indicación AVISO
El sistema no exime al conductor de su
responsabilidad personal de evaluar las condi‐
ciones físicas correctamente. Es posible que el
sistema no detecte o no detecte a tiempo la
falta de atención creciente o el cansancio.
Existe peligro de accidentes. Procurar que el
conductor haya descansado y esté atento.
Adaptar la conducción a la situación del trá‐
fico.◀
Función
El sistema está encendido en cada arranque
del motor y no puede apagarse.
Después de iniciar la marcha, el sistema se
adapta al conductor de manera que se puede
detectar una disminución de atención o un es‐
tado de cansancio.
Este proceso tiene en cuenta los siguientes
criterios:
▷Estilo de conducir personal, p. ej., el com‐
portamiento de conducción.▷Condiciones de conducción, p. ej., hora,
duración de la marcha.Seite 134ManejoSeguridad134
Online Edition for Part no. 01 40 2 966 242 - X/15

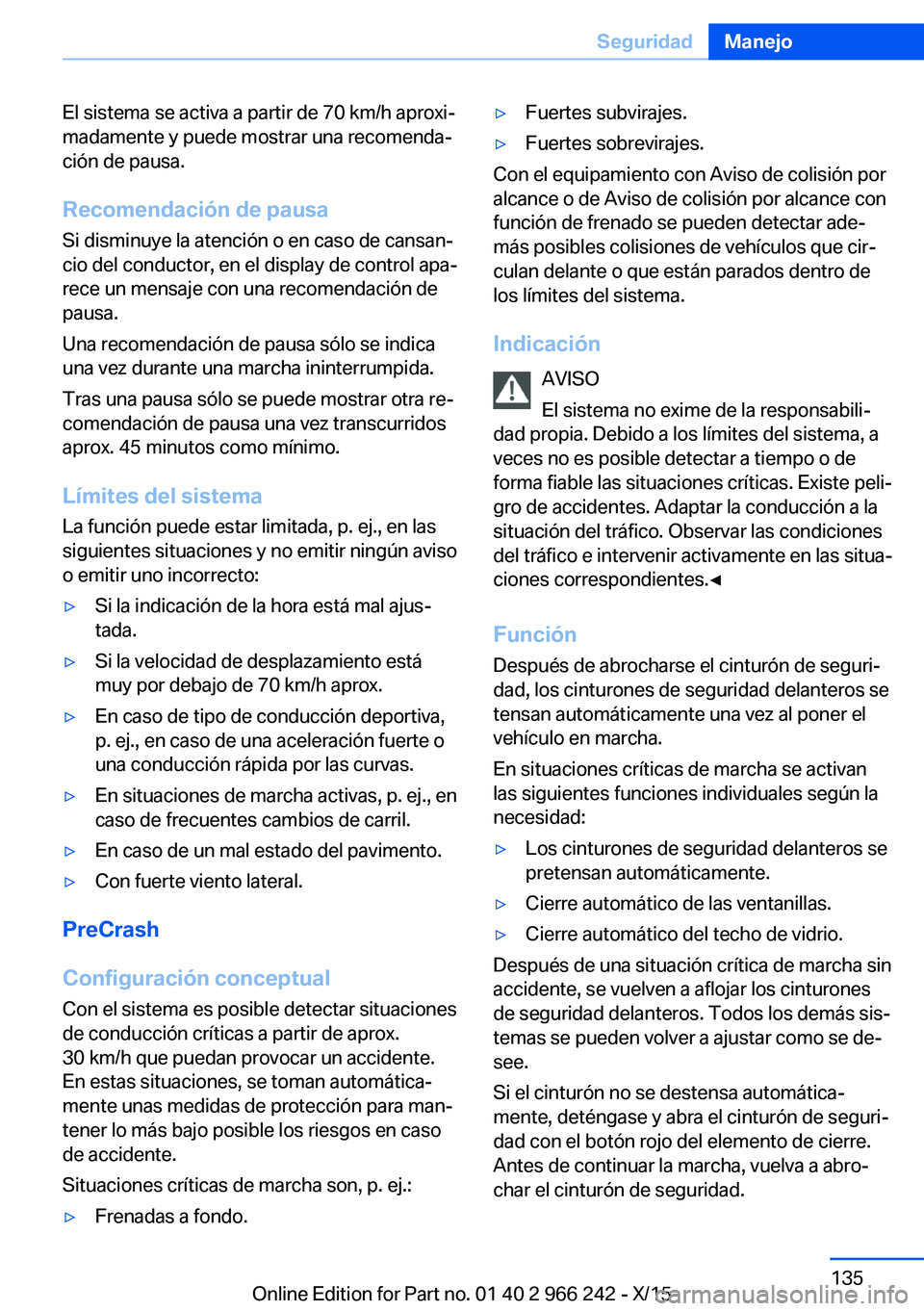

El sistema se activa a partir de 70 km/h aproxi‐
madamente y puede mostrar una recomenda‐
ción de pausa.
Recomendación de pausa
Si disminuye la atención o en caso de cansan‐
cio del conductor, en el display de control apa‐
rece un mensaje con una recomendación de
pausa.
Una recomendación de pausa sólo se indica
una vez durante una marcha ininterrumpida.
Tras una pausa sólo se puede mostrar otra re‐
comendación de pausa una vez transcurridos
aprox. 45 minutos como mínimo.
Límites del sistema La función puede estar limitada, p. ej., en las
siguientes situaciones y no emitir ningún aviso
o emitir uno incorrecto:▷Si la indicación de la hora está mal ajus‐
tada.▷Si la velocidad de desplazamiento está
muy por debajo de 70 km/h aprox.▷En caso de tipo de conducción deportiva,
p. ej., en caso de una aceleración fuerte o
una conducción rápida por las curvas.▷En situaciones de marcha activas, p. ej., en
caso de frecuentes cambios de carril.▷En caso de un mal estado del pavimento.▷Con fuerte viento lateral.
PreCrash
Configuración conceptual
Con el sistema es posible detectar situaciones
de conducción críticas a partir de aprox.
30 km/h que puedan provocar un accidente.
En estas situaciones, se toman automática‐
mente unas medidas de protección para man‐
tener lo más bajo posible los riesgos en caso
de accidente.
Situaciones críticas de marcha son, p. ej.:
▷Frenadas a fondo.▷Fuertes subvirajes.▷Fuertes sobrevirajes.
Con el equipamiento con Aviso de colisión por
alcance o de Aviso de colisión por alcance con
función de frenado se pueden detectar ade‐
más posibles colisiones de vehículos que cir‐
culan delante o que están parados dentro de
los límites del sistema.
Indicación AVISO
El sistema no exime de la responsabili‐
dad propia. Debido a los límites del sistema, a
veces no es posible detectar a tiempo o de
forma fiable las situaciones críticas. Existe peli‐
gro de accidentes. Adaptar la conducción a la
situación del tráfico. Observar las condiciones
del tráfico e intervenir activamente en las situa‐
ciones correspondientes.◀
Función
Después de abrocharse el cinturón de seguri‐
dad, los cinturones de seguridad delanteros se
tensan automáticamente una vez al poner el
vehículo en marcha.
En situaciones críticas de marcha se activan
las siguientes funciones individuales según la
necesidad:
▷Los cinturones de seguridad delanteros se
pretensan automáticamente.▷Cierre automático de las ventanillas.▷Cierre automático del techo de vidrio.
Después de una situación crítica de marcha sin
accidente, se vuelven a aflojar los cinturones
de seguridad delanteros. Todos los demás sis‐
temas se pueden volver a ajustar como se de‐
see.
Si el cinturón no se destensa automática‐
mente, deténgase y abra el cinturón de seguri‐
dad con el botón rojo del elemento de cierre.
Antes de continuar la marcha, vuelva a abro‐
char el cinturón de seguridad.
Seite 135SeguridadManejo135
Online Edition for Part no. 01 40 2 966 242 - X/15

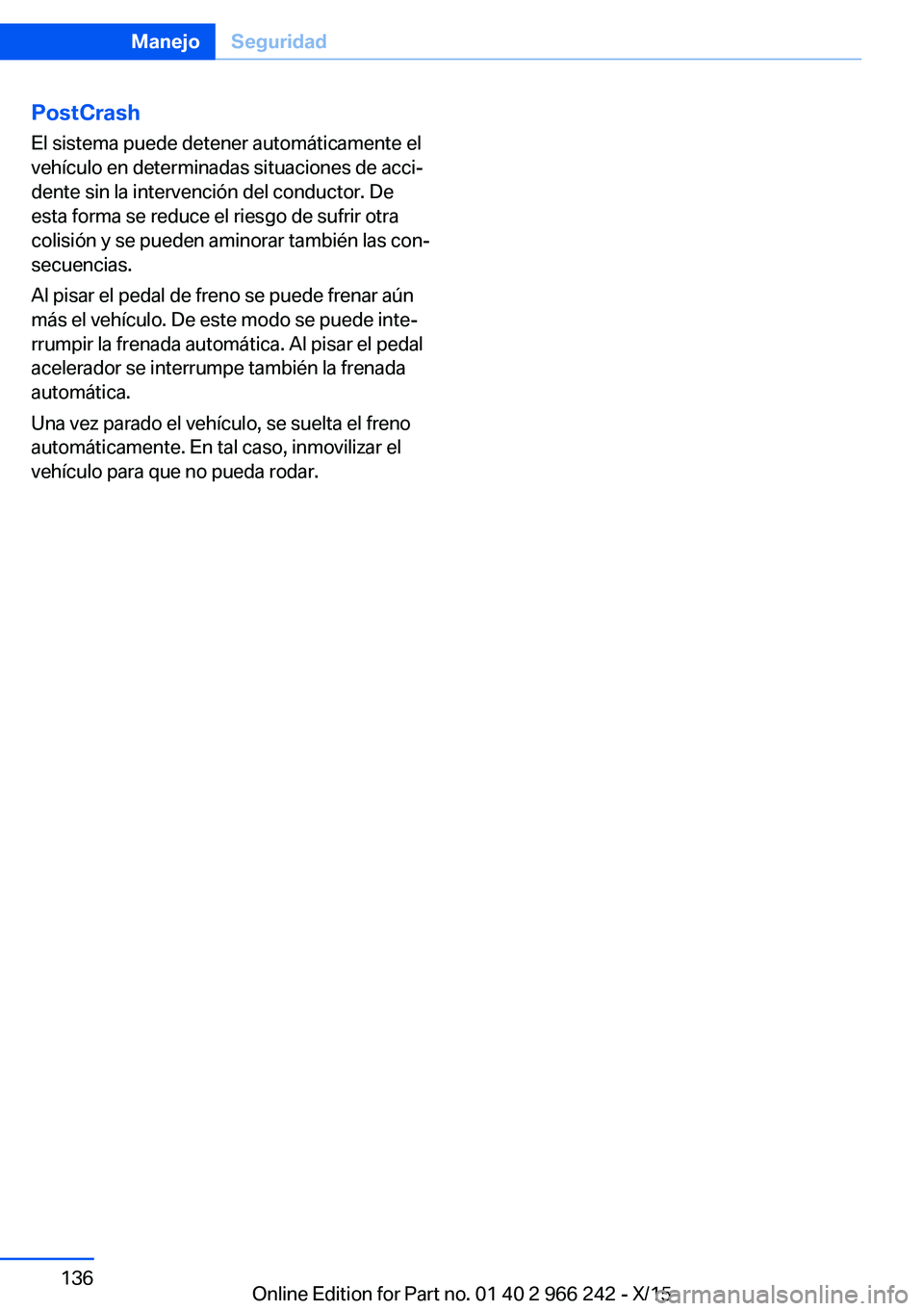

PostCrashEl sistema puede detener automáticamente el
vehículo en determinadas situaciones de acci‐
dente sin la intervención del conductor. De
esta forma se reduce el riesgo de sufrir otra
colisión y se pueden aminorar también las con‐
secuencias.
Al pisar el pedal de freno se puede frenar aún
más el vehículo. De este modo se puede inte‐
rrumpir la frenada automática. Al pisar el pedal
acelerador se interrumpe también la frenada
automática.
Una vez parado el vehículo, se suelta el freno
automáticamente. En tal caso, inmovilizar el
vehículo para que no pueda rodar.Seite 136ManejoSeguridad136
Online Edition for Part no. 01 40 2 966 242 - X/15

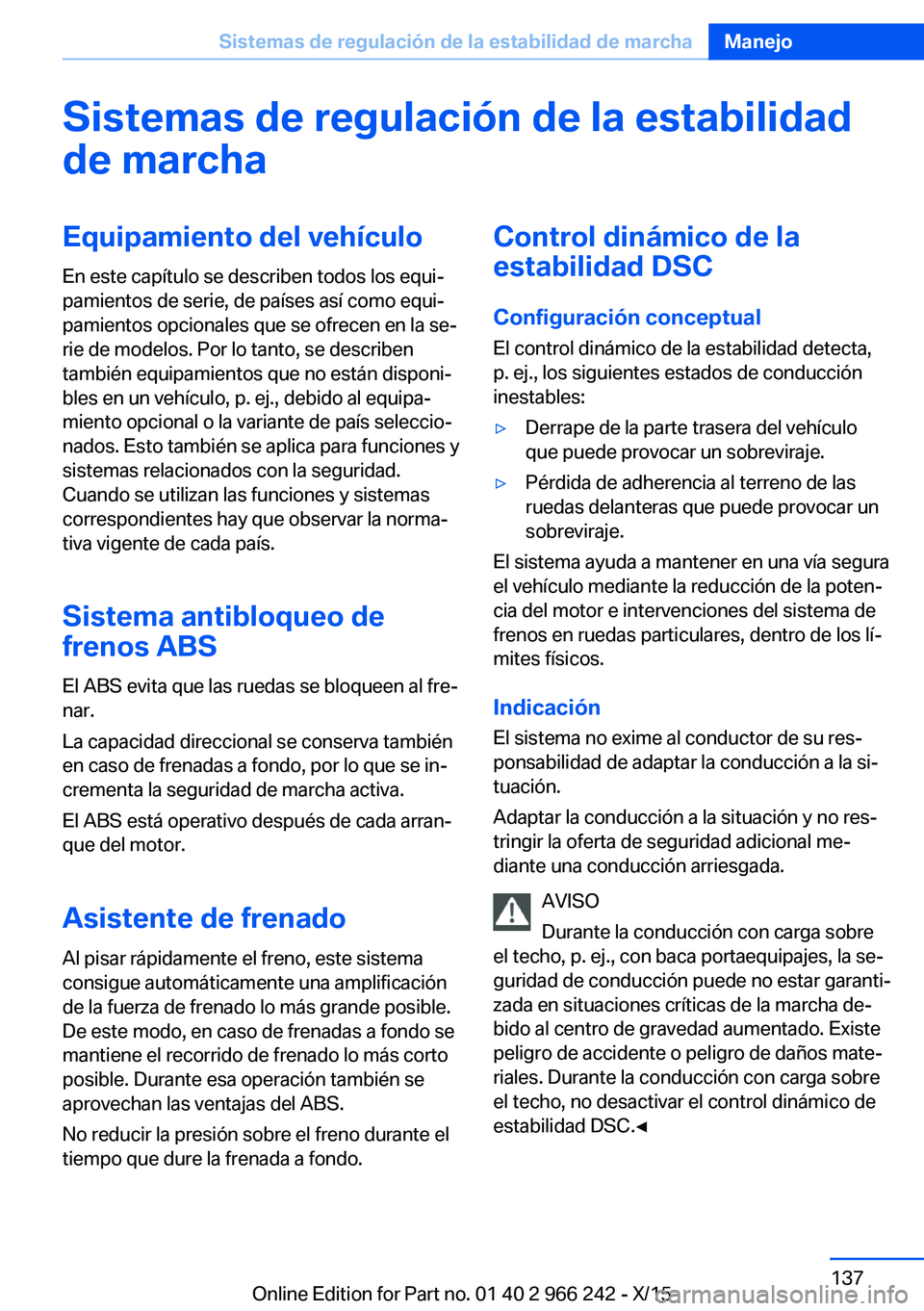

Sistemas de regulación de la estabilidad
de marchaEquipamiento del vehículo
En este capítulo se describen todos los equi‐
pamientos de serie, de países así como equi‐
pamientos opcionales que se ofrecen en la se‐
rie de modelos. Por lo tanto, se describen
también equipamientos que no están disponi‐
bles en un vehículo, p. ej., debido al equipa‐
miento opcional o la variante de país seleccio‐
nados. Esto también se aplica para funciones y
sistemas relacionados con la seguridad.
Cuando se utilizan las funciones y sistemas
correspondientes hay que observar la norma‐
tiva vigente de cada país.
Sistema antibloqueo de
frenos ABS
El ABS evita que las ruedas se bloqueen al fre‐
nar.
La capacidad direccional se conserva también
en caso de frenadas a fondo, por lo que se in‐
crementa la seguridad de marcha activa.
El ABS está operativo después de cada arran‐
que del motor.
Asistente de frenado
Al pisar rápidamente el freno, este sistema
consigue automáticamente una amplificación
de la fuerza de frenado lo más grande posible.
De este modo, en caso de frenadas a fondo se
mantiene el recorrido de frenado lo más corto
posible. Durante esa operación también se
aprovechan las ventajas del ABS.
No reducir la presión sobre el freno durante el
tiempo que dure la frenada a fondo.Control dinámico de la
estabilidad DSC
Configuración conceptual
El control dinámico de la estabilidad detecta,
p. ej., los siguientes estados de conducción
inestables:▷Derrape de la parte trasera del vehículo
que puede provocar un sobreviraje.▷Pérdida de adherencia al terreno de las
ruedas delanteras que puede provocar un
sobreviraje.
El sistema ayuda a mantener en una vía segura
el vehículo mediante la reducción de la poten‐
cia del motor e intervenciones del sistema de
frenos en ruedas particulares, dentro de los lí‐
mites físicos.
Indicación El sistema no exime al conductor de su res‐
ponsabilidad de adaptar la conducción a la si‐
tuación.
Adaptar la conducción a la situación y no res‐
tringir la oferta de seguridad adicional me‐
diante una conducción arriesgada.
AVISO
Durante la conducción con carga sobre
el techo, p. ej., con baca portaequipajes, la se‐
guridad de conducción puede no estar garanti‐
zada en situaciones críticas de la marcha de‐
bido al centro de gravedad aumentado. Existe
peligro de accidente o peligro de daños mate‐
riales. Durante la conducción con carga sobre
el techo, no desactivar el control dinámico de
estabilidad DSC.◀
Seite 137Sistemas de regulación de la estabilidad de marchaManejo137
Online Edition for Part no. 01 40 2 966 242 - X/15

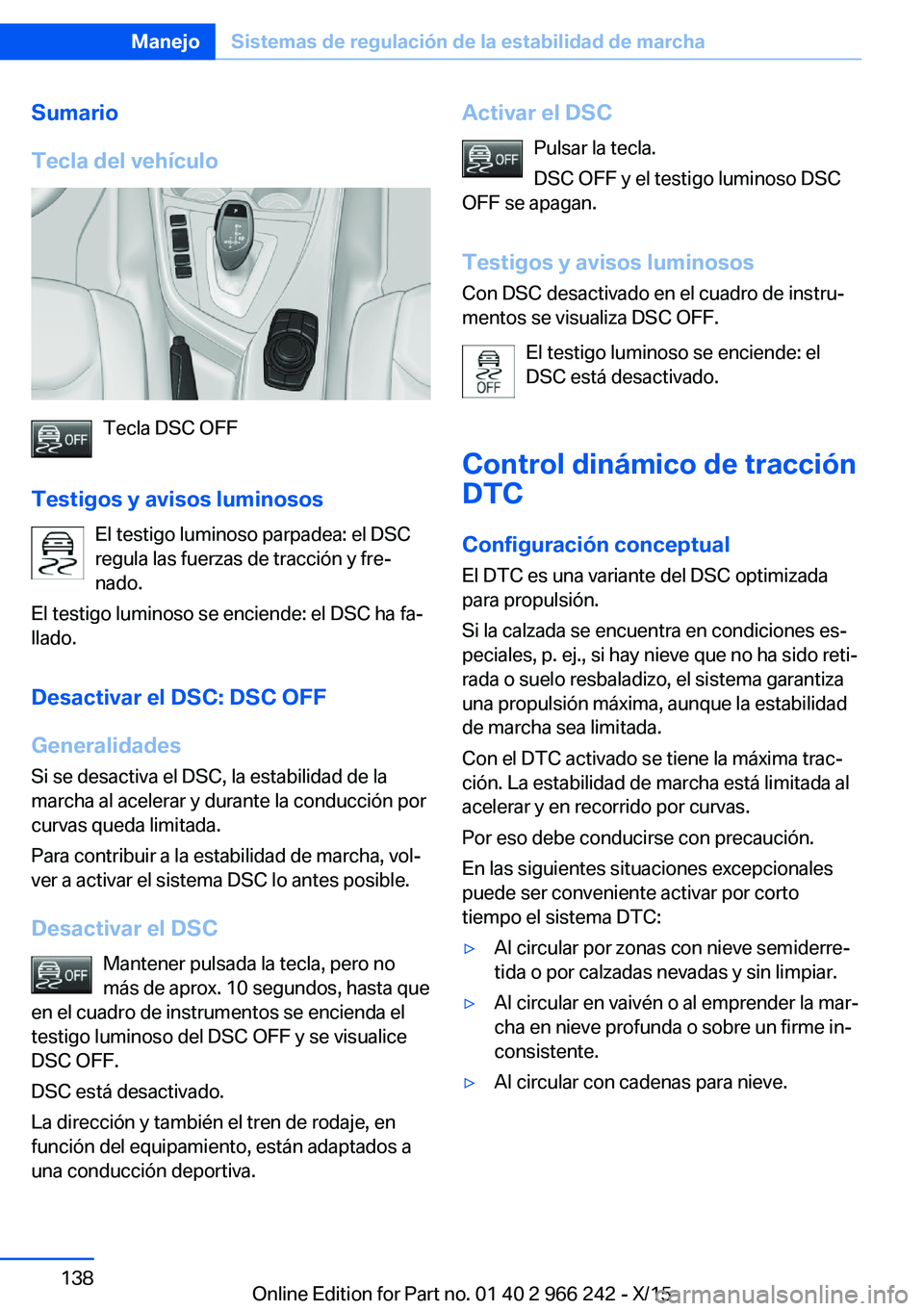

Sumario
Tecla del vehículo
Tecla DSC OFF
Testigos y avisos luminosos El testigo luminoso parpadea: el DSC
regula las fuerzas de tracción y fre‐
nado.
El testigo luminoso se enciende: el DSC ha fa‐
llado.
Desactivar el DSC: DSC OFF
Generalidades Si se desactiva el DSC, la estabilidad de la
marcha al acelerar y durante la conducción por
curvas queda limitada.
Para contribuir a la estabilidad de marcha, vol‐
ver a activar el sistema DSC lo antes posible.
Desactivar el DSC Mantener pulsada la tecla, pero no
más de aprox. 10 segundos, hasta que
en el cuadro de instrumentos se encienda el
testigo luminoso del DSC OFF y se visualice
DSC OFF.
DSC está desactivado.
La dirección y también el tren de rodaje, en
función del equipamiento, están adaptados a
una conducción deportiva.
Activar el DSC
Pulsar la tecla.
DSC OFF y el testigo luminoso DSC
OFF se apagan.
Testigos y avisos luminosos Con DSC desactivado en el cuadro de instru‐
mentos se visualiza DSC OFF.
El testigo luminoso se enciende: el
DSC está desactivado.
Control dinámico de tracción
DTC
Configuración conceptual
El DTC es una variante del DSC optimizada
para propulsión.
Si la calzada se encuentra en condiciones es‐
peciales, p. ej., si hay nieve que no ha sido reti‐
rada o suelo resbaladizo, el sistema garantiza
una propulsión máxima, aunque la estabilidad
de marcha sea limitada.
Con el DTC activado se tiene la máxima trac‐
ción. La estabilidad de marcha está limitada al
acelerar y en recorrido por curvas.
Por eso debe conducirse con precaución.
En las siguientes situaciones excepcionales
puede ser conveniente activar por corto
tiempo el sistema DTC:▷Al circular por zonas con nieve semiderre‐
tida o por calzadas nevadas y sin limpiar.▷Al circular en vaivén o al emprender la mar‐
cha en nieve profunda o sobre un firme in‐
consistente.▷Al circular con cadenas para nieve.Seite 138ManejoSistemas de regulación de la estabilidad de marcha138
Online Edition for Part no. 01 40 2 966 242 - X/15

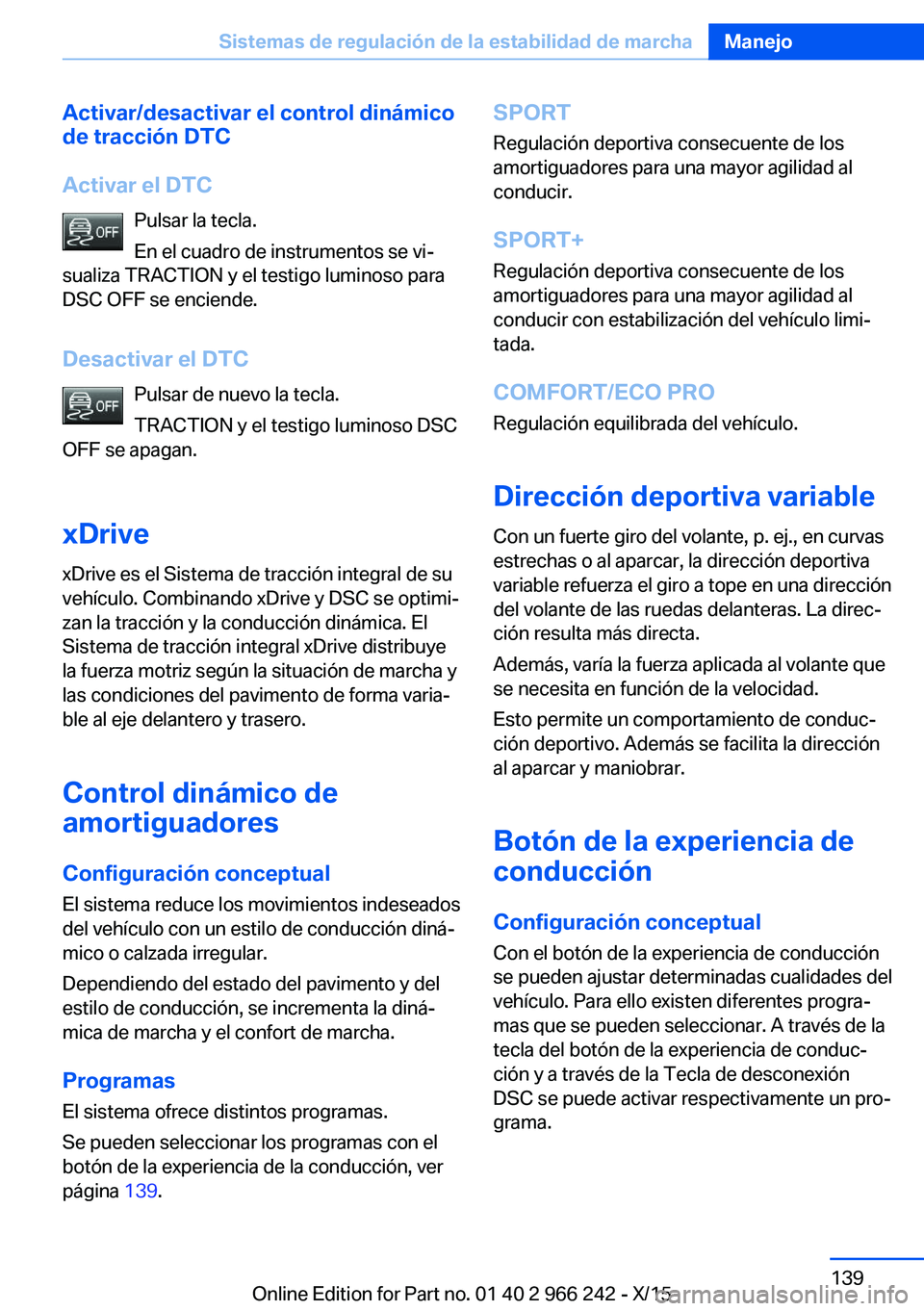

Activar/desactivar el control dinámico
de tracción DTC
Activar el DTC Pulsar la tecla.
En el cuadro de instrumentos se vi‐
sualiza TRACTION y el testigo luminoso para
DSC OFF se enciende.
Desactivar el DTC Pulsar de nuevo la tecla.
TRACTION y el testigo luminoso DSC
OFF se apagan.
xDrive
xDrive es el Sistema de tracción integral de su
vehículo. Combinando xDrive y DSC se optimi‐
zan la tracción y la conducción dinámica. El
Sistema de tracción integral xDrive distribuye
la fuerza motriz según la situación de marcha y
las condiciones del pavimento de forma varia‐
ble al eje delantero y trasero.
Control dinámico de
amortiguadores
Configuración conceptual
El sistema reduce los movimientos indeseados
del vehículo con un estilo de conducción diná‐
mico o calzada irregular.
Dependiendo del estado del pavimento y del
estilo de conducción, se incrementa la diná‐
mica de marcha y el confort de marcha.
Programas
El sistema ofrece distintos programas.
Se pueden seleccionar los programas con el
botón de la experiencia de la conducción, ver
página 139.SPORT
Regulación deportiva consecuente de los
amortiguadores para una mayor agilidad al
conducir.
SPORT+ Regulación deportiva consecuente de los
amortiguadores para una mayor agilidad al
conducir con estabilización del vehículo limi‐
tada.
COMFORT/ECO PRO Regulación equilibrada del vehículo.
Dirección deportiva variable
Con un fuerte giro del volante, p. ej., en curvas
estrechas o al aparcar, la dirección deportiva
variable refuerza el giro a tope en una dirección
del volante de las ruedas delanteras. La direc‐
ción resulta más directa.
Además, varía la fuerza aplicada al volante que
se necesita en función de la velocidad.
Esto permite un comportamiento de conduc‐
ción deportivo. Además se facilita la dirección
al aparcar y maniobrar.
Botón de la experiencia de
conducción
Configuración conceptual
Con el botón de la experiencia de conducción
se pueden ajustar determinadas cualidades del
vehículo. Para ello existen diferentes progra‐
mas que se pueden seleccionar. A través de la
tecla del botón de la experiencia de conduc‐
ción y a través de la Tecla de desconexión
DSC se puede activar respectivamente un pro‐
grama.Seite 139Sistemas de regulación de la estabilidad de marchaManejo139
Online Edition for Part no. 01 40 2 966 242 - X/15

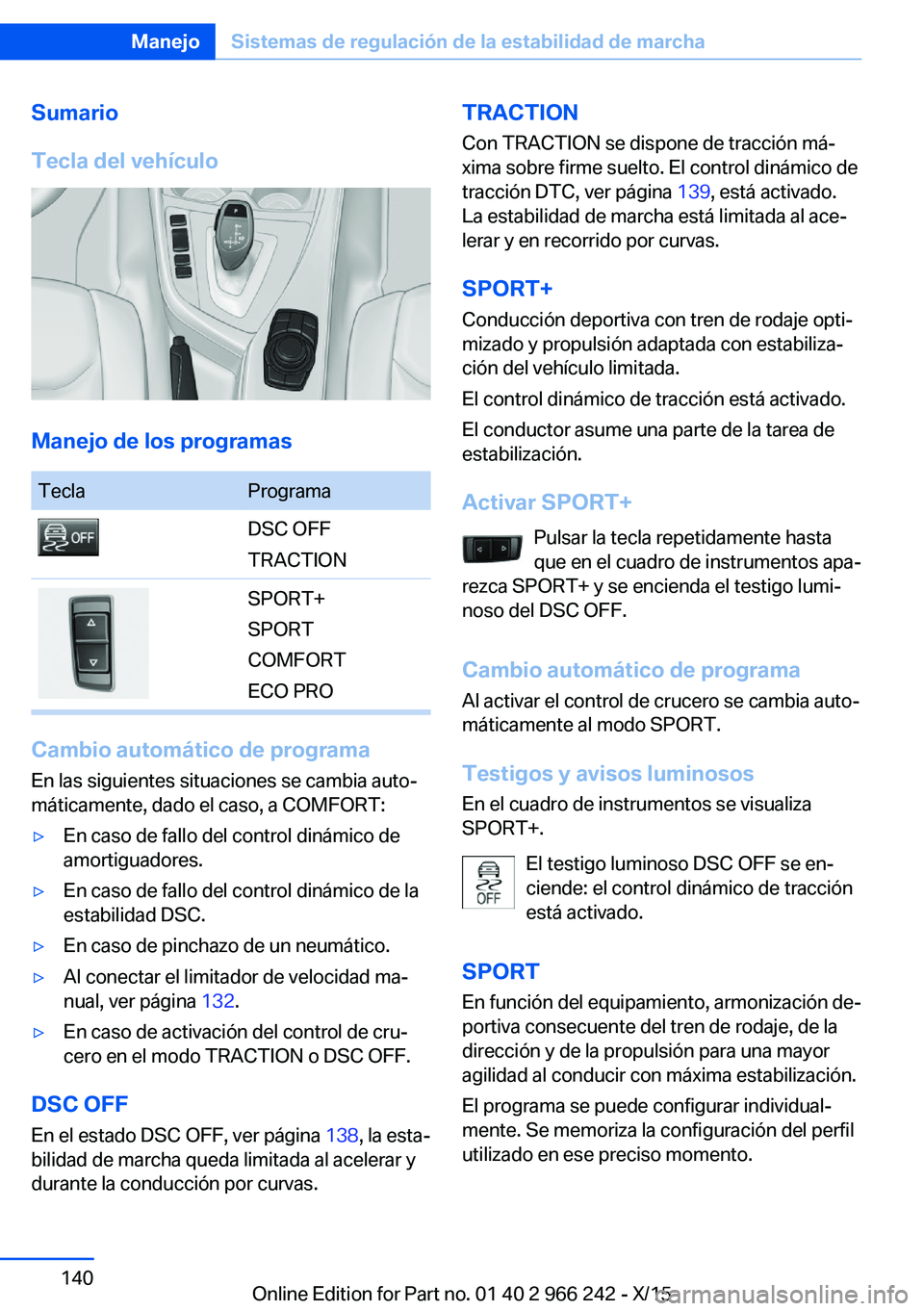

Sumario
Tecla del vehículo
Manejo de los programas
TeclaProgramaDSC OFF
TRACTIONSPORT+
SPORT
COMFORT
ECO PRO
Cambio automático de programa En las siguientes situaciones se cambia auto‐
máticamente, dado el caso, a COMFORT:
▷En caso de fallo del control dinámico de
amortiguadores.▷En caso de fallo del control dinámico de la
estabilidad DSC.▷En caso de pinchazo de un neumático.▷Al conectar el limitador de velocidad ma‐
nual, ver página 132.▷En caso de activación del control de cru‐
cero en el modo TRACTION o DSC OFF.
DSC OFF
En el estado DSC OFF, ver página 138, la esta‐
bilidad de marcha queda limitada al acelerar y
durante la conducción por curvas.
TRACTION
Con TRACTION se dispone de tracción má‐
xima sobre firme suelto. El control dinámico de
tracción DTC, ver página 139, está activado.
La estabilidad de marcha está limitada al ace‐
lerar y en recorrido por curvas.
SPORT+
Conducción deportiva con tren de rodaje opti‐
mizado y propulsión adaptada con estabiliza‐
ción del vehículo limitada.
El control dinámico de tracción está activado.
El conductor asume una parte de la tarea de
estabilización.
Activar SPORT+ Pulsar la tecla repetidamente hasta
que en el cuadro de instrumentos apa‐
rezca SPORT+ y se encienda el testigo lumi‐
noso del DSC OFF.
Cambio automático de programa Al activar el control de crucero se cambia auto‐
máticamente al modo SPORT.
Testigos y avisos luminosos
En el cuadro de instrumentos se visualiza
SPORT+.
El testigo luminoso DSC OFF se en‐
ciende: el control dinámico de tracción
está activado.
SPORT En función del equipamiento, armonización de‐
portiva consecuente del tren de rodaje, de la
dirección y de la propulsión para una mayor
agilidad al conducir con máxima estabilización.
El programa se puede configurar individual‐
mente. Se memoriza la configuración del perfil
utilizado en ese preciso momento.Seite 140ManejoSistemas de regulación de la estabilidad de marcha140
Online Edition for Part no. 01 40 2 966 242 - X/15
