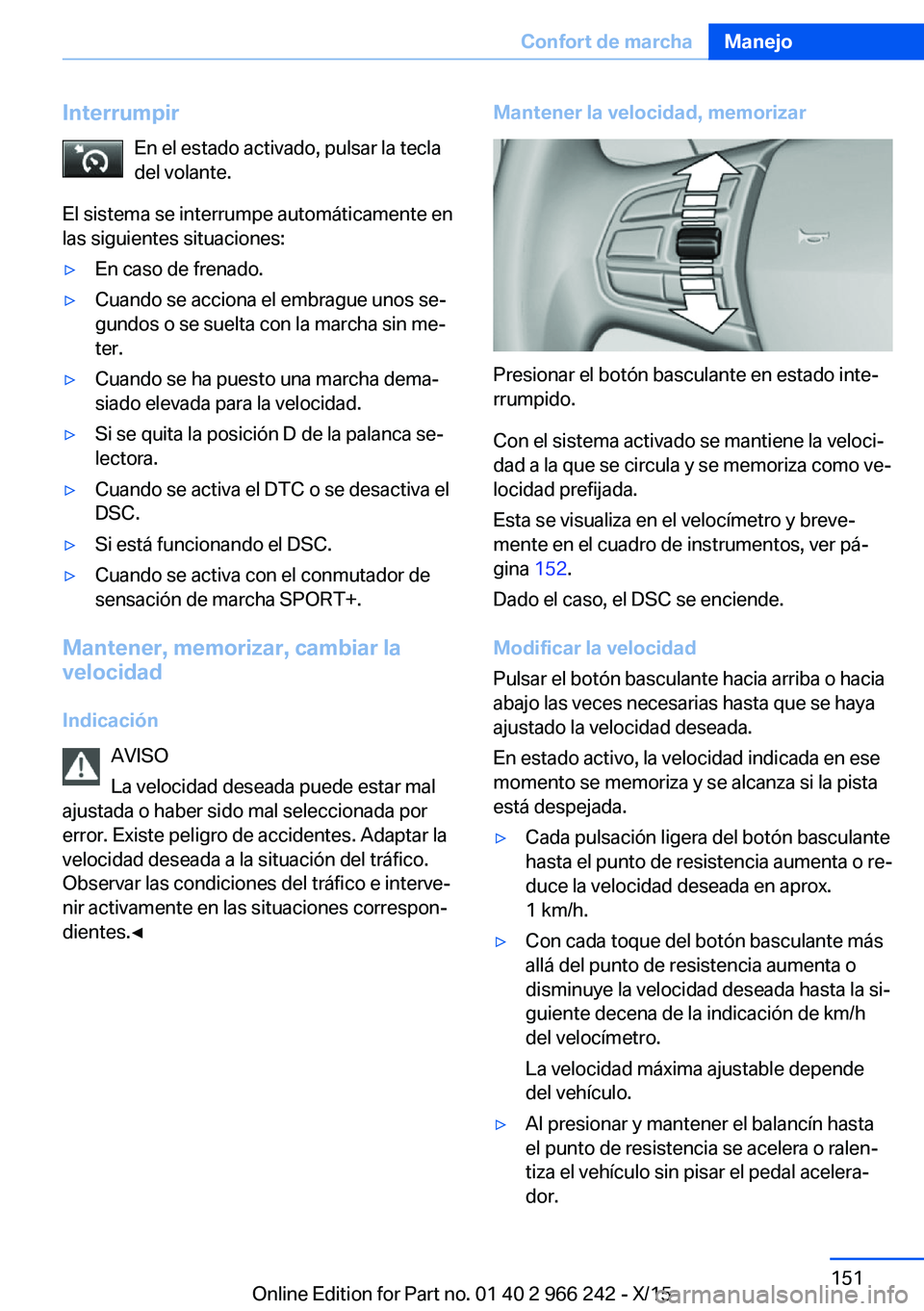

InterrumpirEn el estado activado, pulsar la tecla
del volante.
El sistema se interrumpe automáticamente en
las siguientes situaciones:▷En caso de frenado.▷Cuando se acciona el embrague unos se‐
gundos o se suelta con la marcha sin me‐
ter.▷Cuando se ha puesto una marcha dema‐
siado elevada para la velocidad.▷Si se quita la posición D de la palanca se‐
lectora.▷Cuando se activa el DTC o se desactiva el
DSC.▷Si está funcionando el DSC.▷Cuando se activa con el conmutador de
sensación de marcha SPORT+.
Mantener, memorizar, cambiar la
velocidad
Indicación AVISO
La velocidad deseada puede estar mal
ajustada o haber sido mal seleccionada por
error. Existe peligro de accidentes. Adaptar la
velocidad deseada a la situación del tráfico.
Observar las condiciones del tráfico e interve‐
nir activamente en las situaciones correspon‐
dientes.◀
Mantener la velocidad, memorizar
Presionar el botón basculante en estado inte‐
rrumpido.
Con el sistema activado se mantiene la veloci‐
dad a la que se circula y se memoriza como ve‐
locidad prefijada.
Esta se visualiza en el velocímetro y breve‐
mente en el cuadro de instrumentos, ver pá‐
gina 152.
Dado el caso, el DSC se enciende.
Modificar la velocidad
Pulsar el botón basculante hacia arriba o hacia
abajo las veces necesarias hasta que se haya
ajustado la velocidad deseada.
En estado activo, la velocidad indicada en ese
momento se memoriza y se alcanza si la pista
está despejada.
▷Cada pulsación ligera del botón basculante
hasta el punto de resistencia aumenta o re‐
duce la velocidad deseada en aprox.
1 km/h.▷Con cada toque del botón basculante más
allá del punto de resistencia aumenta o
disminuye la velocidad deseada hasta la si‐
guiente decena de la indicación de km/h
del velocímetro.
La velocidad máxima ajustable depende
del vehículo.▷Al presionar y mantener el balancín hasta
el punto de resistencia se acelera o ralen‐
tiza el vehículo sin pisar el pedal acelera‐
dor.Seite 151Confort de marchaManejo151
Online Edition for Part no. 01 40 2 966 242 - X/15

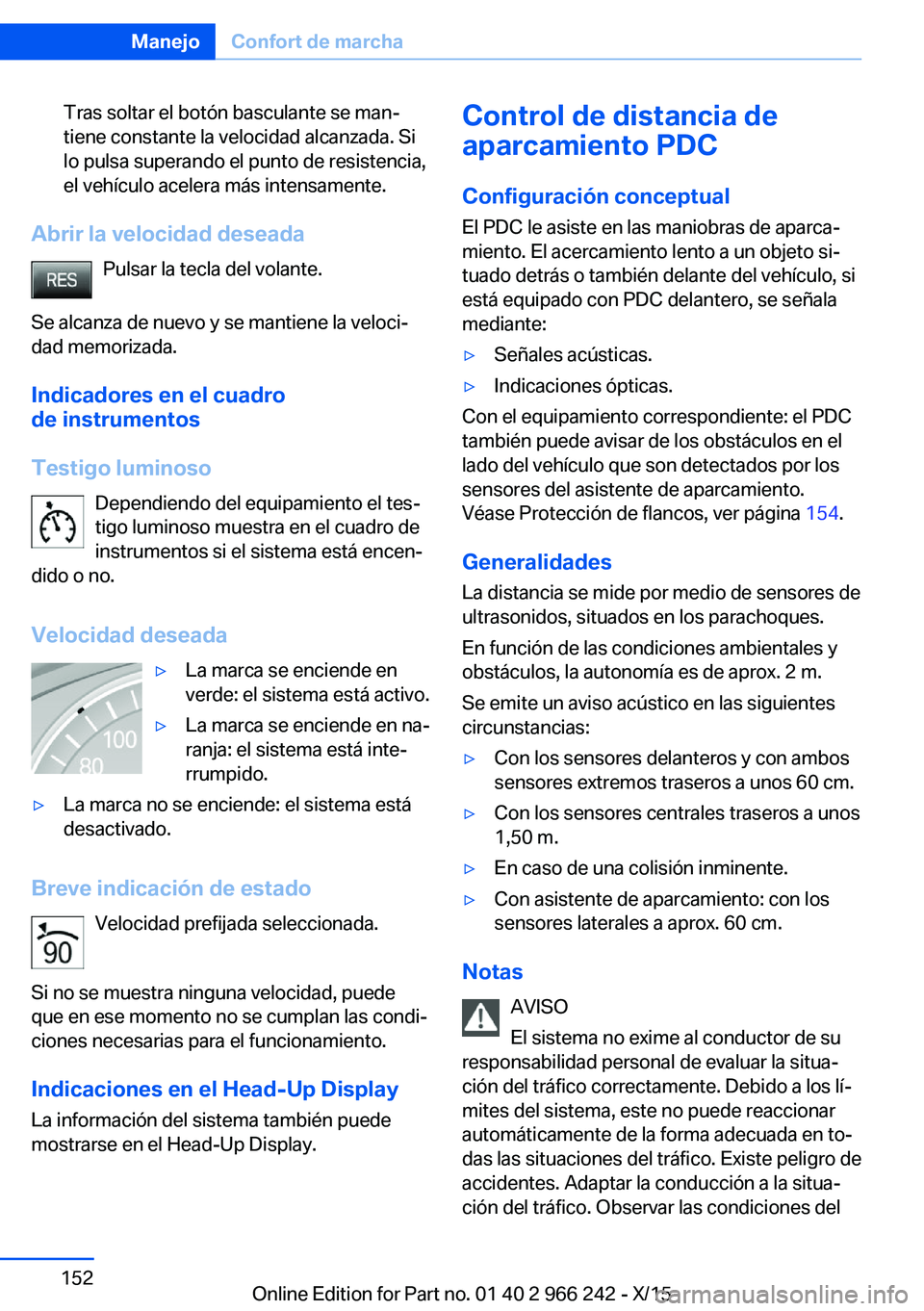

Tras soltar el botón basculante se man‐
tiene constante la velocidad alcanzada. Si
lo pulsa superando el punto de resistencia,
el vehículo acelera más intensamente.
Abrir la velocidad deseada
Pulsar la tecla del volante.
Se alcanza de nuevo y se mantiene la veloci‐
dad memorizada.
Indicadores en el cuadro
de instrumentos
Testigo luminoso Dependiendo del equipamiento el tes‐
tigo luminoso muestra en el cuadro de instrumentos si el sistema está encen‐
dido o no.
Velocidad deseada
▷La marca se enciende en
verde: el sistema está activo.▷La marca se enciende en na‐
ranja: el sistema está inte‐
rrumpido.▷La marca no se enciende: el sistema está
desactivado.
Breve indicación de estado
Velocidad prefijada seleccionada.
Si no se muestra ninguna velocidad, puede
que en ese momento no se cumplan las condi‐
ciones necesarias para el funcionamiento.
Indicaciones en el Head-Up Display
La información del sistema también puede
mostrarse en el Head-Up Display.
Control de distancia de
aparcamiento PDC
Configuración conceptual El PDC le asiste en las maniobras de aparca‐
miento. El acercamiento lento a un objeto si‐
tuado detrás o también delante del vehículo, si
está equipado con PDC delantero, se señala
mediante:▷Señales acústicas.▷Indicaciones ópticas.
Con el equipamiento correspondiente: el PDC
también puede avisar de los obstáculos en el
lado del vehículo que son detectados por los
sensores del asistente de aparcamiento.
Véase Protección de flancos, ver página 154.
Generalidades
La distancia se mide por medio de sensores de
ultrasonidos, situados en los parachoques.
En función de las condiciones ambientales y
obstáculos, la autonomía es de aprox. 2 m.
Se emite un aviso acústico en las siguientes
circunstancias:
▷Con los sensores delanteros y con ambos
sensores extremos traseros a unos 60 cm.▷Con los sensores centrales traseros a unos
1,50 m.▷En caso de una colisión inminente.▷Con asistente de aparcamiento: con los
sensores laterales a aprox. 60 cm.
Notas
AVISO
El sistema no exime al conductor de su
responsabilidad personal de evaluar la situa‐
ción del tráfico correctamente. Debido a los lí‐
mites del sistema, este no puede reaccionar
automáticamente de la forma adecuada en to‐
das las situaciones del tráfico. Existe peligro de
accidentes. Adaptar la conducción a la situa‐
ción del tráfico. Observar las condiciones del
Seite 152ManejoConfort de marcha152
Online Edition for Part no. 01 40 2 966 242 - X/15

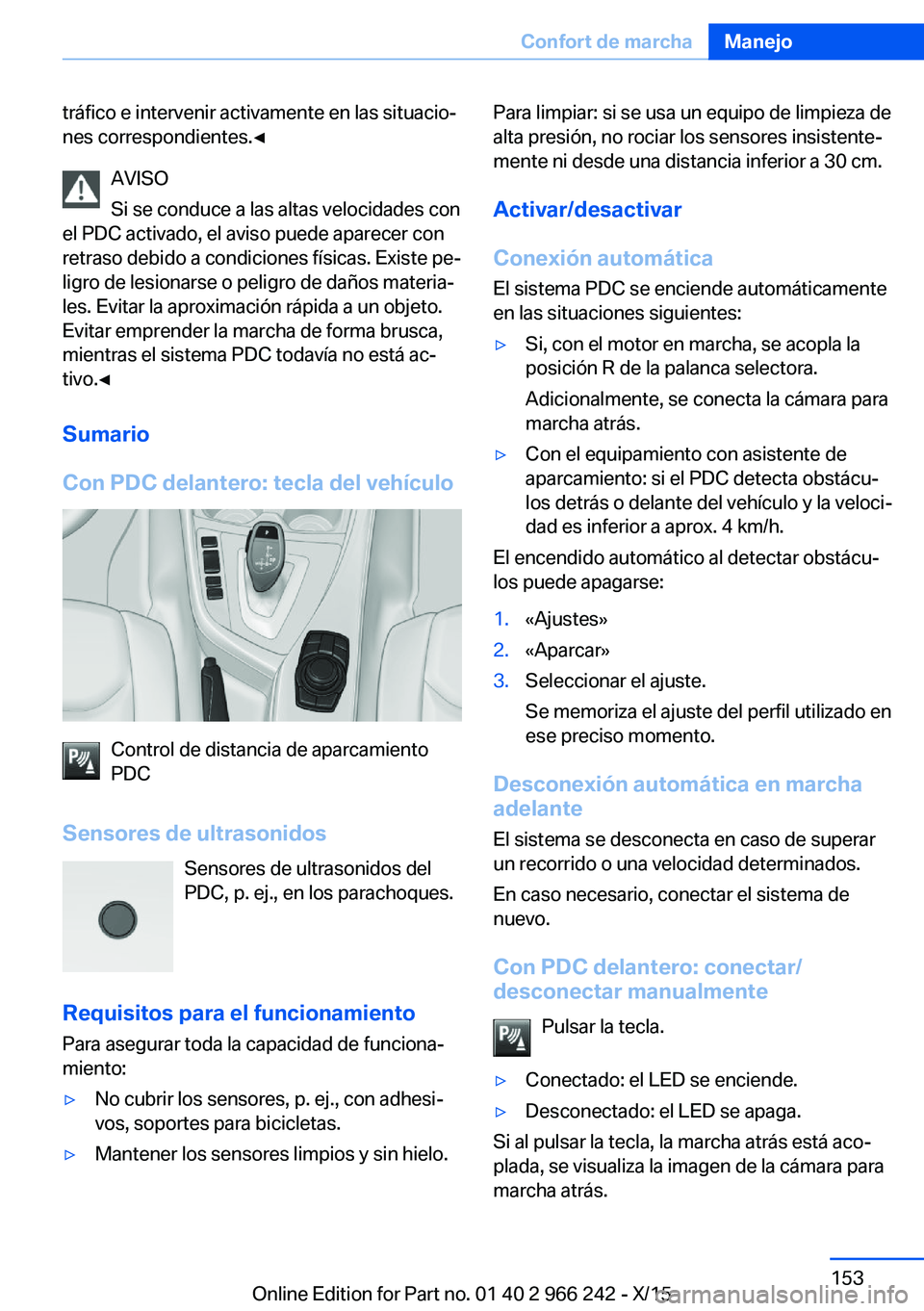

tráfico e intervenir activamente en las situacio‐
nes correspondientes.◀
AVISO
Si se conduce a las altas velocidades con
el PDC activado, el aviso puede aparecer con
retraso debido a condiciones físicas. Existe pe‐
ligro de lesionarse o peligro de daños materia‐
les. Evitar la aproximación rápida a un objeto.
Evitar emprender la marcha de forma brusca,
mientras el sistema PDC todavía no está ac‐
tivo.◀
Sumario
Con PDC delantero: tecla del vehículo
Control de distancia de aparcamiento
PDC
Sensores de ultrasonidos Sensores de ultrasonidos del
PDC, p. ej., en los parachoques.
Requisitos para el funcionamiento
Para asegurar toda la capacidad de funciona‐
miento:
▷No cubrir los sensores, p. ej., con adhesi‐
vos, soportes para bicicletas.▷Mantener los sensores limpios y sin hielo.Para limpiar: si se usa un equipo de limpieza de
alta presión, no rociar los sensores insistente‐
mente ni desde una distancia inferior a 30 cm.
Activar/desactivar
Conexión automática El sistema PDC se enciende automáticamente
en las situaciones siguientes:▷Si, con el motor en marcha, se acopla la
posición R de la palanca selectora.
Adicionalmente, se conecta la cámara para
marcha atrás.▷Con el equipamiento con asistente de
aparcamiento: si el PDC detecta obstácu‐
los detrás o delante del vehículo y la veloci‐
dad es inferior a aprox. 4 km/h.
El encendido automático al detectar obstácu‐
los puede apagarse:
1.«Ajustes»2.«Aparcar»3.Seleccionar el ajuste.
Se memoriza el ajuste del perfil utilizado en
ese preciso momento.
Desconexión automática en marcha
adelante
El sistema se desconecta en caso de superar
un recorrido o una velocidad determinados.
En caso necesario, conectar el sistema de
nuevo.
Con PDC delantero: conectar/
desconectar manualmente
Pulsar la tecla.
▷Conectado: el LED se enciende.▷Desconectado: el LED se apaga.
Si al pulsar la tecla, la marcha atrás está aco‐
plada, se visualiza la imagen de la cámara para
marcha atrás.
Seite 153Confort de marchaManejo153
Online Edition for Part no. 01 40 2 966 242 - X/15

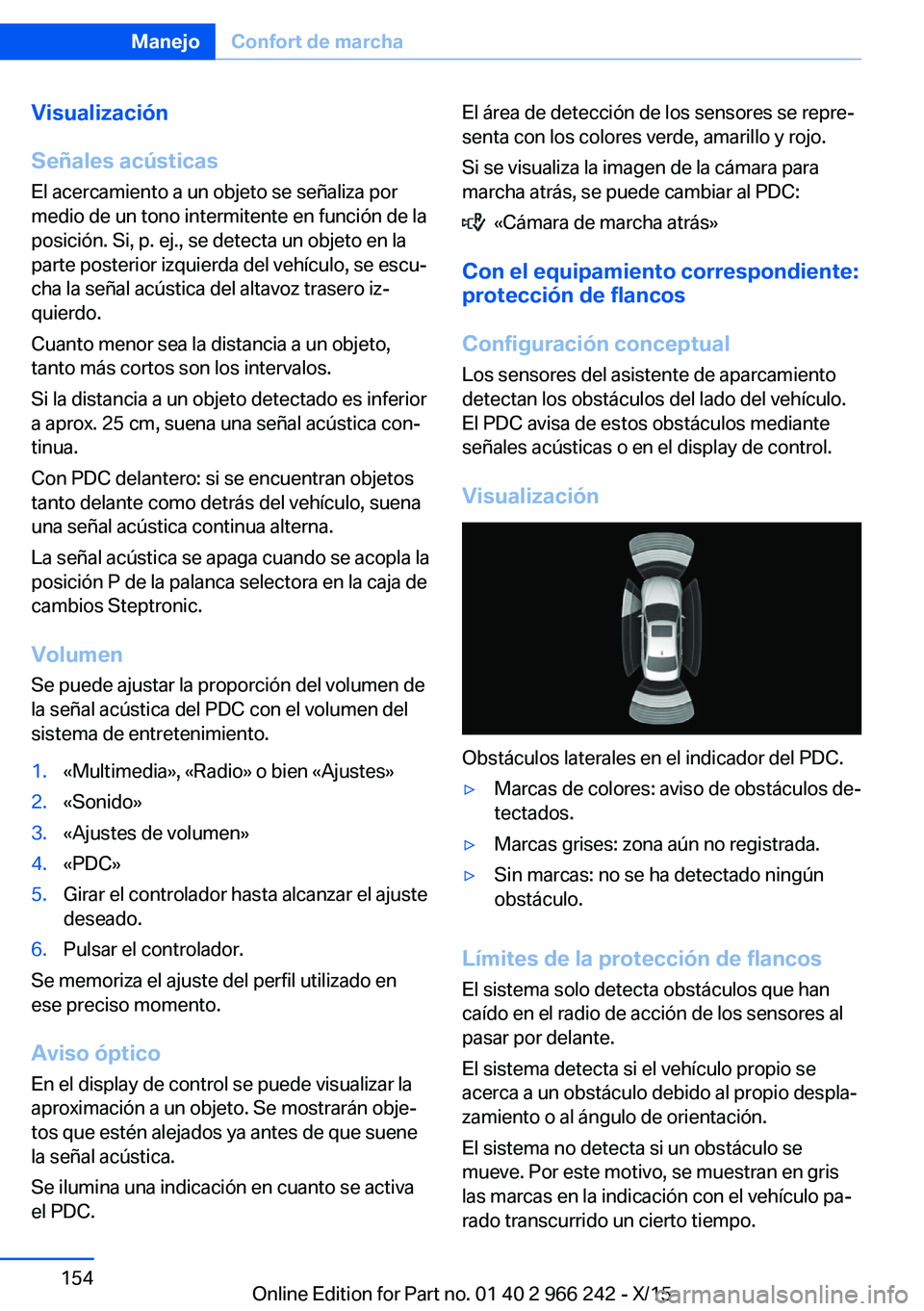

Visualización
Señales acústicas El acercamiento a un objeto se señaliza por
medio de un tono intermitente en función de la
posición. Si, p. ej., se detecta un objeto en la
parte posterior izquierda del vehículo, se escu‐
cha la señal acústica del altavoz trasero iz‐
quierdo.
Cuanto menor sea la distancia a un objeto,
tanto más cortos son los intervalos.
Si la distancia a un objeto detectado es inferior
a aprox. 25 cm, suena una señal acústica con‐
tinua.
Con PDC delantero: si se encuentran objetos
tanto delante como detrás del vehículo, suena
una señal acústica continua alterna.
La señal acústica se apaga cuando se acopla la
posición P de la palanca selectora en la caja de
cambios Steptronic.
Volumen Se puede ajustar la proporción del volumen de
la señal acústica del PDC con el volumen del
sistema de entretenimiento.1.«Multimedia», «Radio» o bien «Ajustes»2.«Sonido»3.«Ajustes de volumen»4.«PDC»5.Girar el controlador hasta alcanzar el ajuste
deseado.6.Pulsar el controlador.
Se memoriza el ajuste del perfil utilizado en
ese preciso momento.
Aviso óptico En el display de control se puede visualizar la
aproximación a un objeto. Se mostrarán obje‐
tos que estén alejados ya antes de que suene
la señal acústica.
Se ilumina una indicación en cuanto se activa
el PDC.
El área de detección de los sensores se repre‐
senta con los colores verde, amarillo y rojo.
Si se visualiza la imagen de la cámara para
marcha atrás, se puede cambiar al PDC:
«Cámara de marcha atrás»
Con el equipamiento correspondiente:
protección de flancos
Configuración conceptual
Los sensores del asistente de aparcamiento
detectan los obstáculos del lado del vehículo.
El PDC avisa de estos obstáculos mediante
señales acústicas o en el display de control.
Visualización
Obstáculos laterales en el indicador del PDC.
▷Marcas de colores: aviso de obstáculos de‐
tectados.▷Marcas grises: zona aún no registrada.▷Sin marcas: no se ha detectado ningún
obstáculo.
Límites de la protección de flancos
El sistema solo detecta obstáculos que han
caído en el radio de acción de los sensores al
pasar por delante.
El sistema detecta si el vehículo propio se
acerca a un obstáculo debido al propio despla‐
zamiento o al ángulo de orientación.
El sistema no detecta si un obstáculo se
mueve. Por este motivo, se muestran en gris
las marcas en la indicación con el vehículo pa‐
rado transcurrido un cierto tiempo.
Seite 154ManejoConfort de marcha154
Online Edition for Part no. 01 40 2 966 242 - X/15

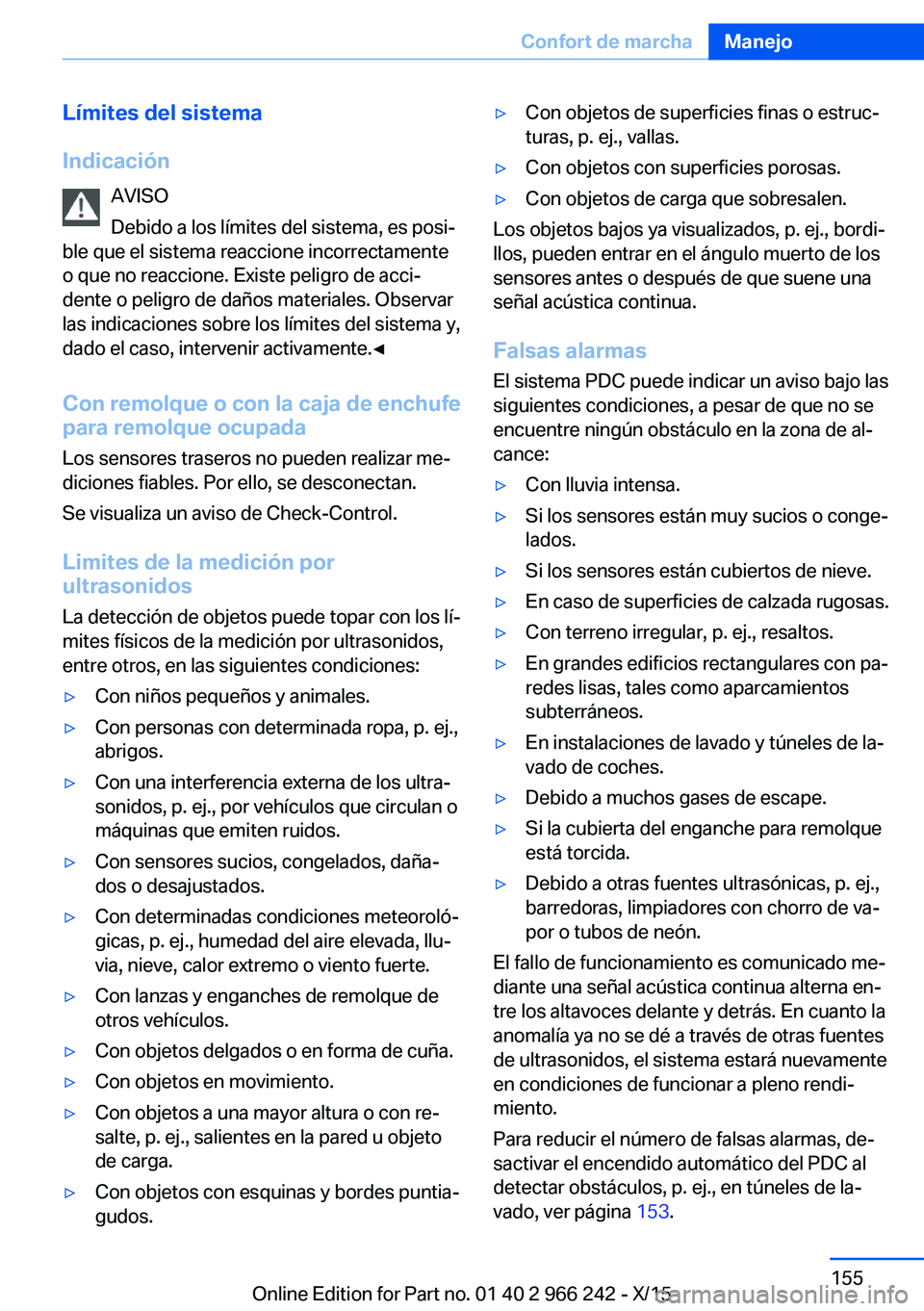

Límites del sistema
Indicación AVISO
Debido a los límites del sistema, es posi‐
ble que el sistema reaccione incorrectamente
o que no reaccione. Existe peligro de acci‐
dente o peligro de daños materiales. Observar
las indicaciones sobre los límites del sistema y,
dado el caso, intervenir activamente.◀
Con remolque o con la caja de enchufe para remolque ocupada
Los sensores traseros no pueden realizar me‐
diciones fiables. Por ello, se desconectan.
Se visualiza un aviso de Check-Control.
Limites de la medición por
ultrasonidos
La detección de objetos puede topar con los lí‐
mites físicos de la medición por ultrasonidos,
entre otros, en las siguientes condiciones:▷Con niños pequeños y animales.▷Con personas con determinada ropa, p. ej.,
abrigos.▷Con una interferencia externa de los ultra‐
sonidos, p. ej., por vehículos que circulan o
máquinas que emiten ruidos.▷Con sensores sucios, congelados, daña‐
dos o desajustados.▷Con determinadas condiciones meteoroló‐
gicas, p. ej., humedad del aire elevada, llu‐
via, nieve, calor extremo o viento fuerte.▷Con lanzas y enganches de remolque de
otros vehículos.▷Con objetos delgados o en forma de cuña.▷Con objetos en movimiento.▷Con objetos a una mayor altura o con re‐
salte, p. ej., salientes en la pared u objeto
de carga.▷Con objetos con esquinas y bordes puntia‐
gudos.▷Con objetos de superficies finas o estruc‐
turas, p. ej., vallas.▷Con objetos con superficies porosas.▷Con objetos de carga que sobresalen.
Los objetos bajos ya visualizados, p. ej., bordi‐
llos, pueden entrar en el ángulo muerto de los
sensores antes o después de que suene una
señal acústica continua.
Falsas alarmas El sistema PDC puede indicar un aviso bajo las
siguientes condiciones, a pesar de que no se
encuentre ningún obstáculo en la zona de al‐
cance:
▷Con lluvia intensa.▷Si los sensores están muy sucios o conge‐
lados.▷Si los sensores están cubiertos de nieve.▷En caso de superficies de calzada rugosas.▷Con terreno irregular, p. ej., resaltos.▷En grandes edificios rectangulares con pa‐
redes lisas, tales como aparcamientos
subterráneos.▷En instalaciones de lavado y túneles de la‐
vado de coches.▷Debido a muchos gases de escape.▷Si la cubierta del enganche para remolque
está torcida.▷Debido a otras fuentes ultrasónicas, p. ej.,
barredoras, limpiadores con chorro de va‐
por o tubos de neón.
El fallo de funcionamiento es comunicado me‐
diante una señal acústica continua alterna en‐
tre los altavoces delante y detrás. En cuanto la
anomalía ya no se dé a través de otras fuentes
de ultrasonidos, el sistema estará nuevamente
en condiciones de funcionar a pleno rendi‐
miento.
Para reducir el número de falsas alarmas, de‐
sactivar el encendido automático del PDC al
detectar obstáculos, p. ej., en túneles de la‐
vado, ver página 153.
Seite 155Confort de marchaManejo155
Online Edition for Part no. 01 40 2 966 242 - X/15

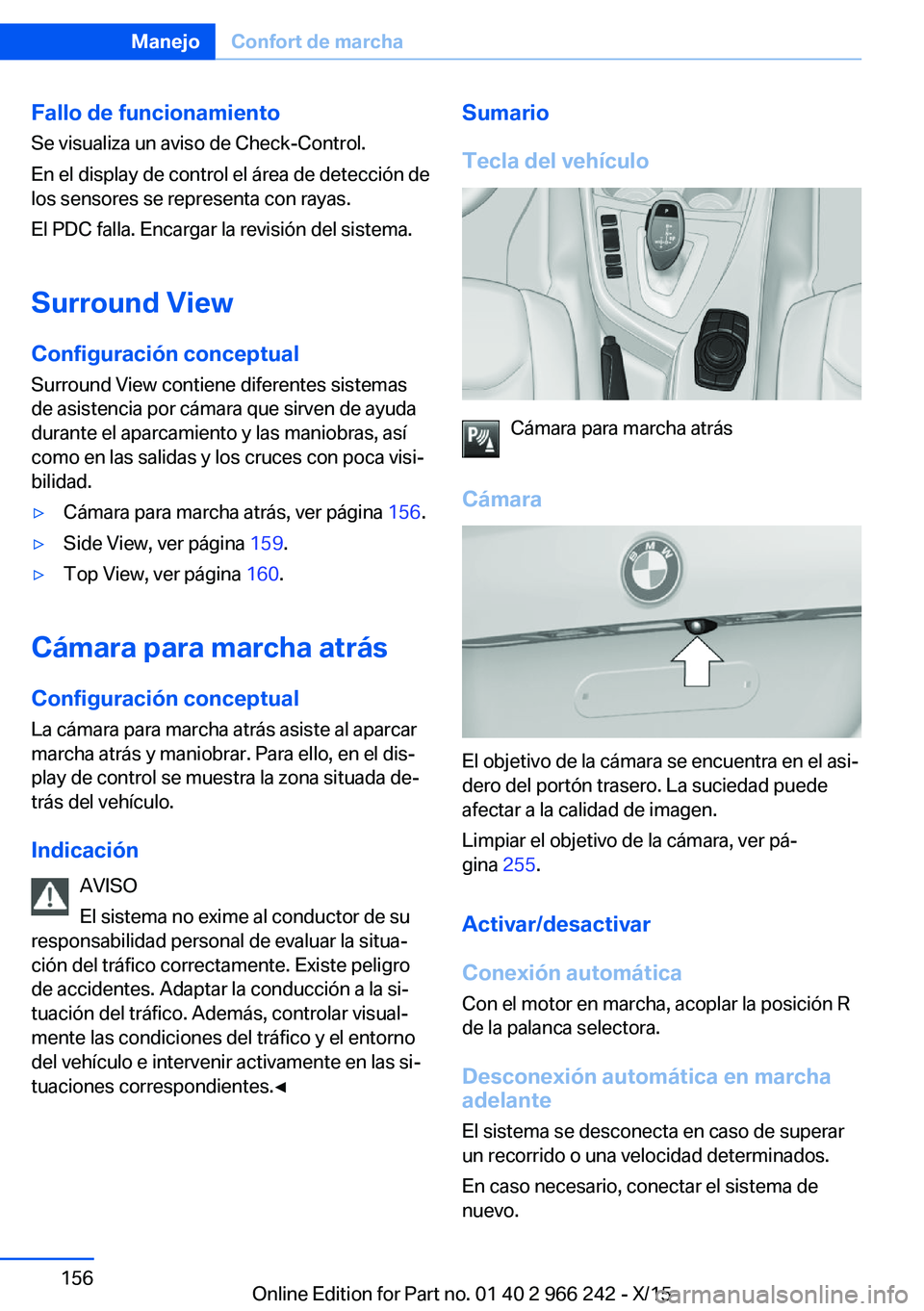

Fallo de funcionamiento
Se visualiza un aviso de Check-Control.
En el display de control el área de detección de los sensores se representa con rayas.
El PDC falla. Encargar la revisión del sistema.
Surround View
Configuración conceptual
Surround View contiene diferentes sistemas
de asistencia por cámara que sirven de ayuda
durante el aparcamiento y las maniobras, así
como en las salidas y los cruces con poca visi‐
bilidad.▷Cámara para marcha atrás, ver página 156.▷Side View, ver página 159.▷Top View, ver página 160.
Cámara para marcha atrás
Configuración conceptual La cámara para marcha atrás asiste al aparcar
marcha atrás y maniobrar. Para ello, en el dis‐
play de control se muestra la zona situada de‐ trás del vehículo.
Indicación AVISO
El sistema no exime al conductor de su
responsabilidad personal de evaluar la situa‐
ción del tráfico correctamente. Existe peligro
de accidentes. Adaptar la conducción a la si‐
tuación del tráfico. Además, controlar visual‐
mente las condiciones del tráfico y el entorno
del vehículo e intervenir activamente en las si‐
tuaciones correspondientes.◀
Sumario
Tecla del vehículo
Cámara para marcha atrás
Cámara
El objetivo de la cámara se encuentra en el asi‐
dero del portón trasero. La suciedad puede
afectar a la calidad de imagen.
Limpiar el objetivo de la cámara, ver pá‐
gina 255.
Activar/desactivar
Conexión automática Con el motor en marcha, acoplar la posición R
de la palanca selectora.
Desconexión automática en marcha
adelante
El sistema se desconecta en caso de superar
un recorrido o una velocidad determinados.
En caso necesario, conectar el sistema de
nuevo.
Seite 156ManejoConfort de marcha156
Online Edition for Part no. 01 40 2 966 242 - X/15

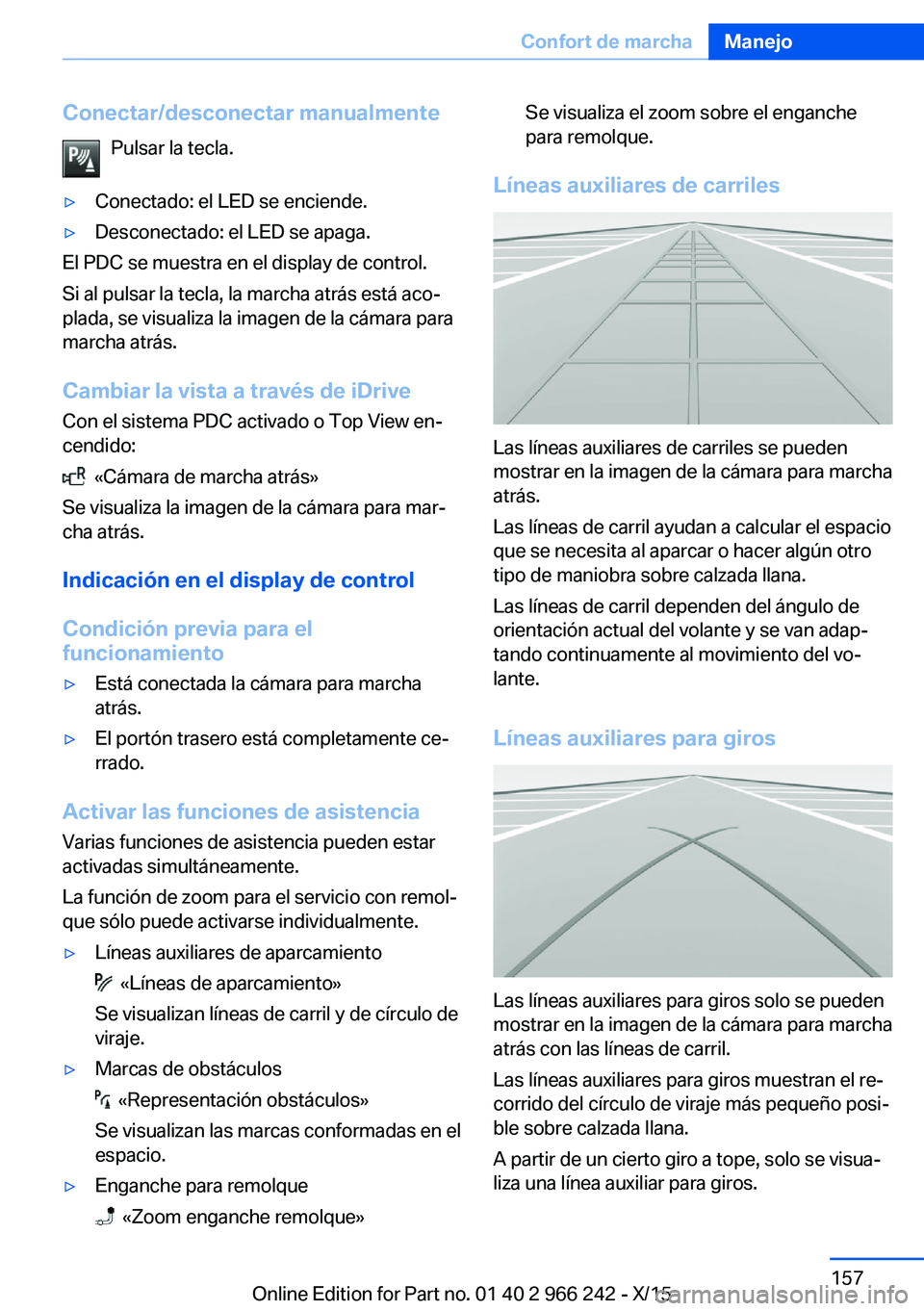

Conectar/desconectar manualmentePulsar la tecla.▷Conectado: el LED se enciende.▷Desconectado: el LED se apaga.
El PDC se muestra en el display de control.
Si al pulsar la tecla, la marcha atrás está aco‐
plada, se visualiza la imagen de la cámara para
marcha atrás.
Cambiar la vista a través de iDrive Con el sistema PDC activado o Top View en‐
cendido:
«Cámara de marcha atrás»
Se visualiza la imagen de la cámara para mar‐
cha atrás.
Indicación en el display de control
Condición previa para el
funcionamiento
▷Está conectada la cámara para marcha
atrás.▷El portón trasero está completamente ce‐
rrado.
Activar las funciones de asistencia
Varias funciones de asistencia pueden estar
activadas simultáneamente.
La función de zoom para el servicio con remol‐
que sólo puede activarse individualmente.
▷Líneas auxiliares de aparcamiento
«Líneas de aparcamiento»
Se visualizan líneas de carril y de círculo de
viraje.
▷Marcas de obstáculos
«Representación obstáculos»
Se visualizan las marcas conformadas en el
espacio.
▷Enganche para remolque
«Zoom enganche remolque»
Se visualiza el zoom sobre el enganche
para remolque.
Líneas auxiliares de carriles
Las líneas auxiliares de carriles se pueden
mostrar en la imagen de la cámara para marcha
atrás.
Las líneas de carril ayudan a calcular el espacio
que se necesita al aparcar o hacer algún otro
tipo de maniobra sobre calzada llana.
Las líneas de carril dependen del ángulo de
orientación actual del volante y se van adap‐
tando continuamente al movimiento del vo‐
lante.
Líneas auxiliares para giros
Las líneas auxiliares para giros solo se pueden
mostrar en la imagen de la cámara para marcha
atrás con las líneas de carril.
Las líneas auxiliares para giros muestran el re‐
corrido del círculo de viraje más pequeño posi‐
ble sobre calzada llana.
A partir de un cierto giro a tope, solo se visua‐
liza una línea auxiliar para giros.
Seite 157Confort de marchaManejo157
Online Edition for Part no. 01 40 2 966 242 - X/15

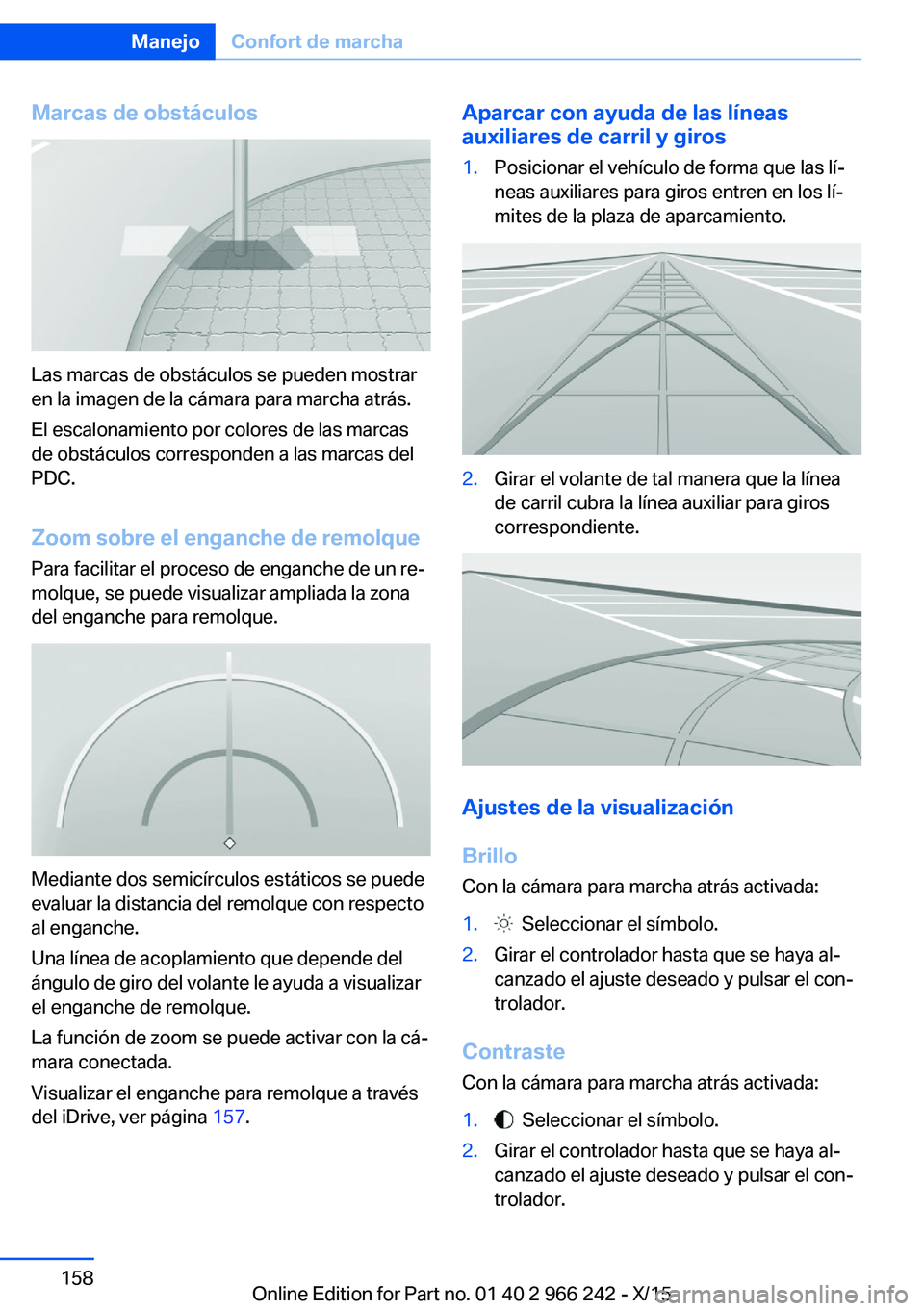

Marcas de obstáculos
Las marcas de obstáculos se pueden mostrar
en la imagen de la cámara para marcha atrás.
El escalonamiento por colores de las marcas
de obstáculos corresponden a las marcas del
PDC.
Zoom sobre el enganche de remolque
Para facilitar el proceso de enganche de un re‐
molque, se puede visualizar ampliada la zona
del enganche para remolque.
Mediante dos semicírculos estáticos se puede
evaluar la distancia del remolque con respecto
al enganche.
Una línea de acoplamiento que depende del
ángulo de giro del volante le ayuda a visualizar
el enganche de remolque.
La función de zoom se puede activar con la cá‐
mara conectada.
Visualizar el enganche para remolque a través
del iDrive, ver página 157.
Aparcar con ayuda de las líneas
auxiliares de carril y giros1.Posicionar el vehículo de forma que las lí‐
neas auxiliares para giros entren en los lí‐
mites de la plaza de aparcamiento.2.Girar el volante de tal manera que la línea
de carril cubra la línea auxiliar para giros
correspondiente.
Ajustes de la visualización
Brillo Con la cámara para marcha atrás activada:
1. Seleccionar el símbolo.2.Girar el controlador hasta que se haya al‐
canzado el ajuste deseado y pulsar el con‐
trolador.
Contraste
Con la cámara para marcha atrás activada:
1. Seleccionar el símbolo.2.Girar el controlador hasta que se haya al‐
canzado el ajuste deseado y pulsar el con‐
trolador.Seite 158ManejoConfort de marcha158
Online Edition for Part no. 01 40 2 966 242 - X/15

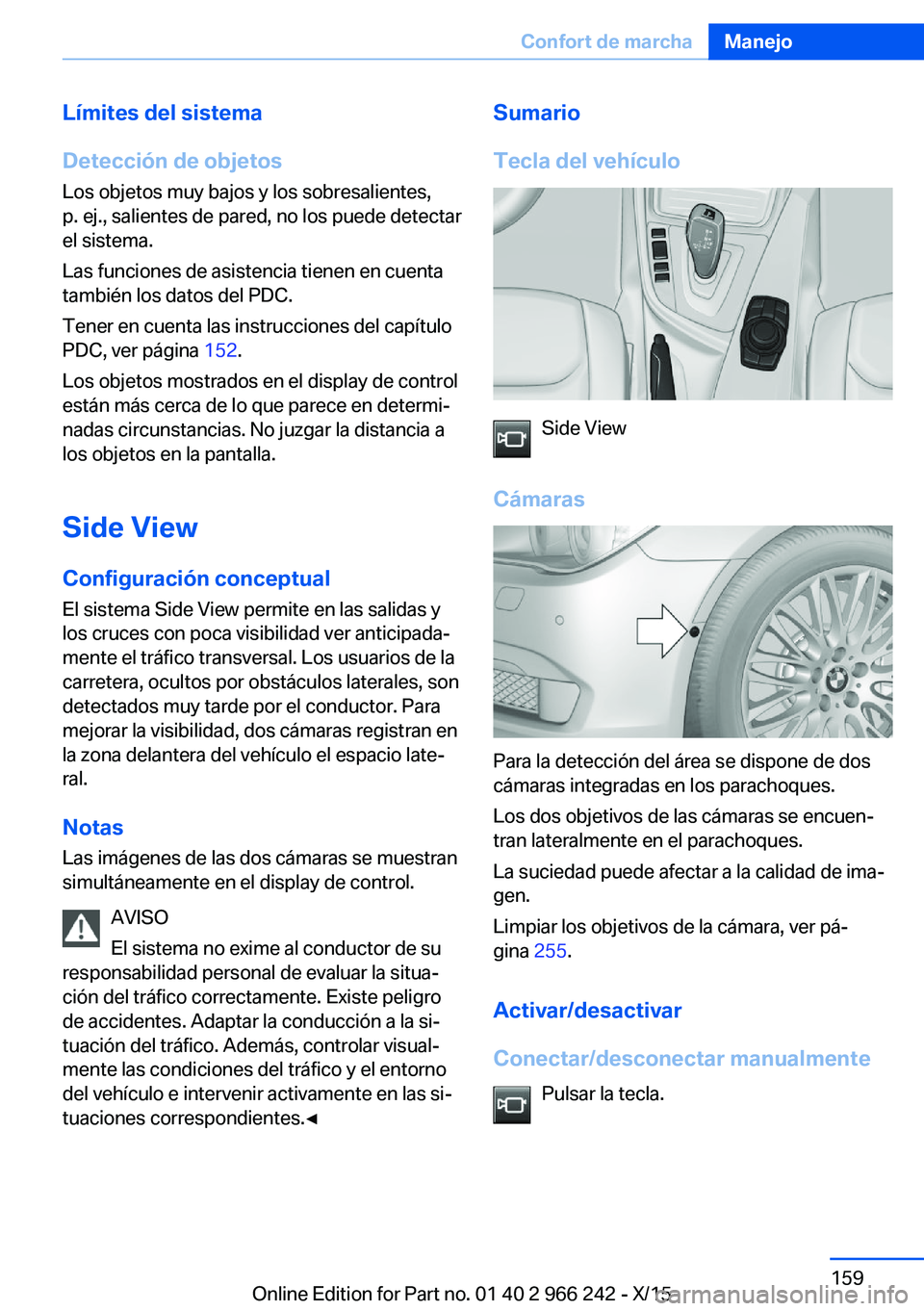

Límites del sistema
Detección de objetos Los objetos muy bajos y los sobresalientes,
p. ej., salientes de pared, no los puede detectar
el sistema.
Las funciones de asistencia tienen en cuenta
también los datos del PDC.
Tener en cuenta las instrucciones del capítulo
PDC, ver página 152.
Los objetos mostrados en el display de control
están más cerca de lo que parece en determi‐
nadas circunstancias. No juzgar la distancia a
los objetos en la pantalla.
Side View Configuración conceptual El sistema Side View permite en las salidas y
los cruces con poca visibilidad ver anticipada‐
mente el tráfico transversal. Los usuarios de la
carretera, ocultos por obstáculos laterales, son
detectados muy tarde por el conductor. Para
mejorar la visibilidad, dos cámaras registran en
la zona delantera del vehículo el espacio late‐
ral.
Notas
Las imágenes de las dos cámaras se muestran
simultáneamente en el display de control.
AVISO
El sistema no exime al conductor de su
responsabilidad personal de evaluar la situa‐
ción del tráfico correctamente. Existe peligro
de accidentes. Adaptar la conducción a la si‐
tuación del tráfico. Además, controlar visual‐
mente las condiciones del tráfico y el entorno
del vehículo e intervenir activamente en las si‐
tuaciones correspondientes.◀Sumario
Tecla del vehículo
Side View
Cámaras
Para la detección del área se dispone de dos
cámaras integradas en los parachoques.
Los dos objetivos de las cámaras se encuen‐
tran lateralmente en el parachoques.
La suciedad puede afectar a la calidad de ima‐
gen.
Limpiar los objetivos de la cámara, ver pá‐
gina 255.
Activar/desactivar
Conectar/desconectar manualmente Pulsar la tecla.
Seite 159Confort de marchaManejo159
Online Edition for Part no. 01 40 2 966 242 - X/15

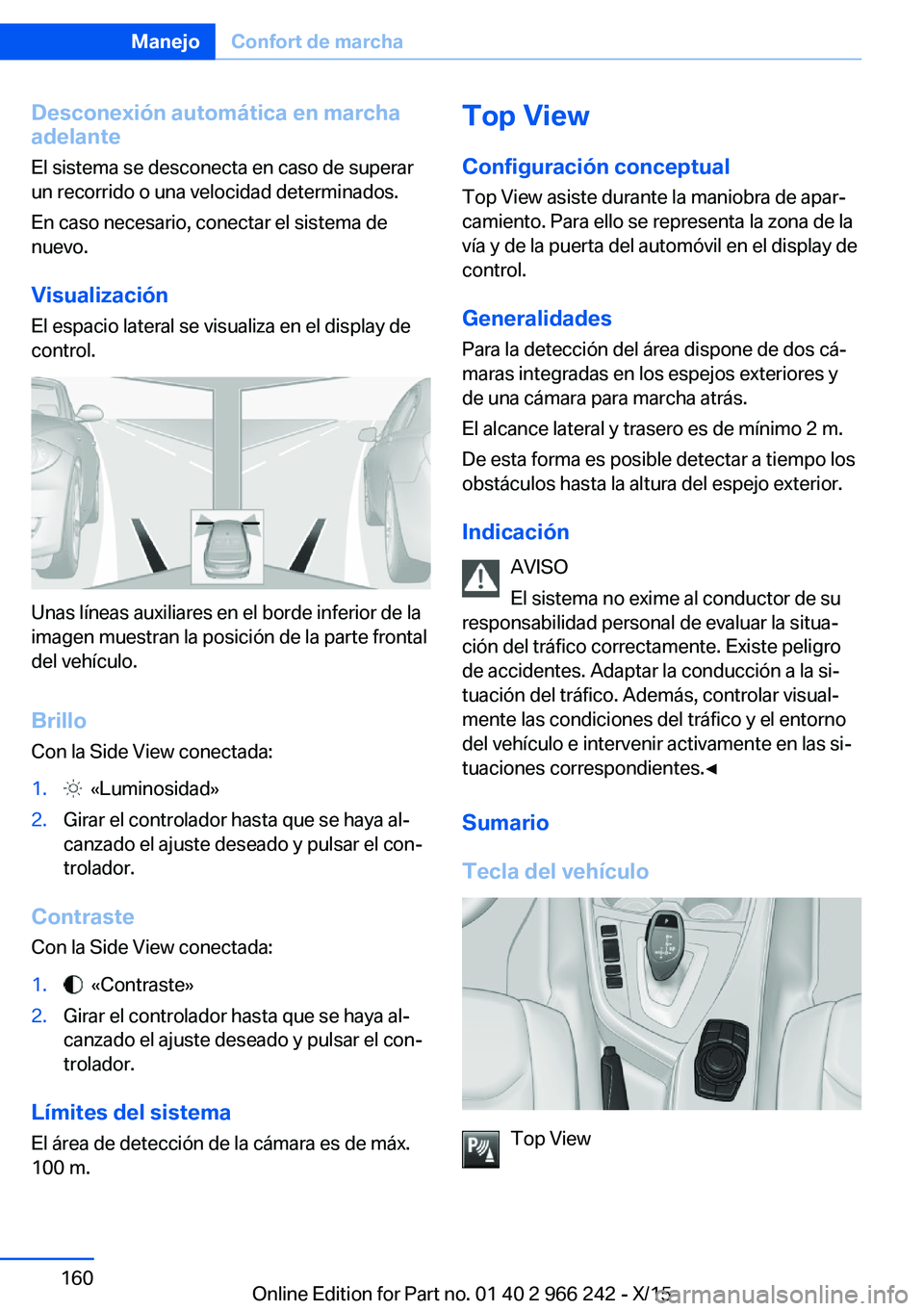

Desconexión automática en marcha
adelante
El sistema se desconecta en caso de superar
un recorrido o una velocidad determinados.
En caso necesario, conectar el sistema de
nuevo.
Visualización
El espacio lateral se visualiza en el display de
control.
Unas líneas auxiliares en el borde inferior de la
imagen muestran la posición de la parte frontal
del vehículo.
Brillo Con la Side View conectada:
1. «Luminosidad»2.Girar el controlador hasta que se haya al‐
canzado el ajuste deseado y pulsar el con‐
trolador.
Contraste
Con la Side View conectada:
1. «Contraste»2.Girar el controlador hasta que se haya al‐
canzado el ajuste deseado y pulsar el con‐
trolador.
Límites del sistema
El área de detección de la cámara es de máx.
100 m.
Top View
Configuración conceptual
Top View asiste durante la maniobra de apar‐
camiento. Para ello se representa la zona de la
vía y de la puerta del automóvil en el display de
control.
Generalidades Para la detección del área dispone de dos cá‐
maras integradas en los espejos exteriores y
de una cámara para marcha atrás.
El alcance lateral y trasero es de mínimo 2 m.
De esta forma es posible detectar a tiempo los
obstáculos hasta la altura del espejo exterior.
Indicación AVISO
El sistema no exime al conductor de su
responsabilidad personal de evaluar la situa‐
ción del tráfico correctamente. Existe peligro
de accidentes. Adaptar la conducción a la si‐
tuación del tráfico. Además, controlar visual‐
mente las condiciones del tráfico y el entorno
del vehículo e intervenir activamente en las si‐
tuaciones correspondientes.◀
Sumario
Tecla del vehículo
Top View
Seite 160ManejoConfort de marcha160
Online Edition for Part no. 01 40 2 966 242 - X/15
