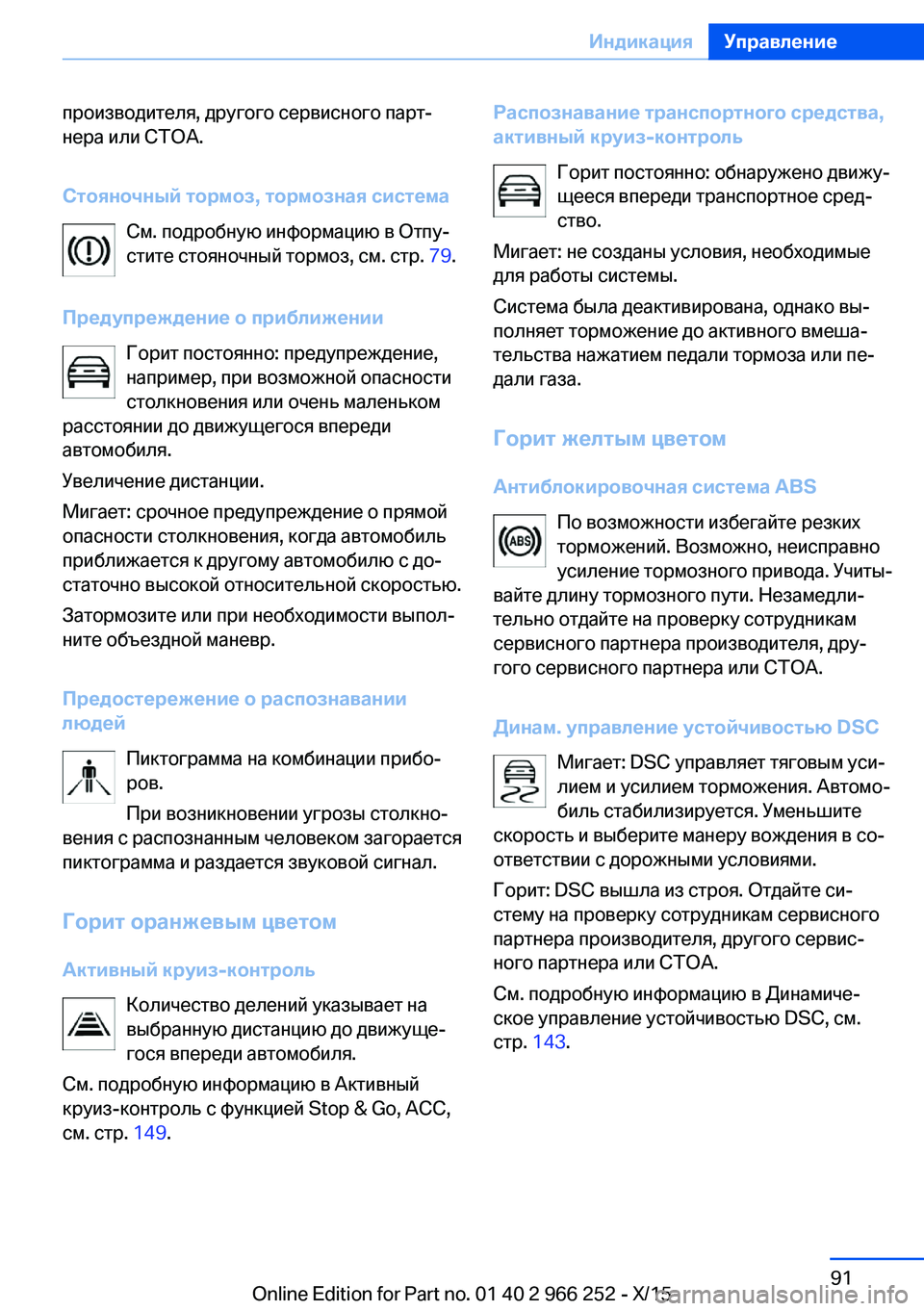

BMW 4 SERIES GRAN COUPE 2016 Руково

производителя, другого сервисного парт‐
нера или СТОА.
Стояночный тормоз, тормозная система См. подробную информацию в Отпу‐
стите стояночный тормоз, см. стр. 79.
Предупреждение о приближении Горит постоянно: предупреждение,
например, при возможной опасности
столкновения или очень маленьком
расстоянии до движущегося впереди
автомобиля.
Увеличение дистанции.
Мигает: срочное предупреждение о прямой
опасности столкновения, когда автомобиль
приближается к другому автомобилю с до‐
статочно высокой относительной скоростью.
Затормозите или при необходимости выпол‐
ните объездной маневр.
Предостережение о распознавании
людей
Пиктограмма на комбинации прибо‐
ров.
При возникновении угрозы столкно‐
вения с распознанным человеком загорается
пиктограмма и раздается звуковой сигнал.
Горит оранжевым цветом
Активный круиз-контроль Количество делений указывает на
выбранную дистанцию до движуще‐
гося впереди автомобиля.
См. подробную информацию в Активный
круиз-контроль с функцией Stop & Go, АСС,
см. стр. 149.Распознавание транспортного средства,
активный круиз-контроль
Горит постоянно: обнаружено движу‐щееся впереди транспортное сред‐
ство.
Мигает: не созданы условия, необходимые
для работы системы.
Система была деактивирована, однако вы‐
полняет торможение до активного вмеша‐
тельства нажатием педали тормоза или пе‐
дали газа.
Горит желтым цветом Антиблокировочная система ABS По возможности избегайте резких
торможений. Возможно, неисправно
усиление тормозного привода. Учиты‐
вайте длину тормозного пути. Незамедли‐
тельно отдайте на проверку сотрудникам
сервисного партнера производителя, дру‐
гого сервисного партнера или СТОА.
Динам. управление устойчивостью DSC Мигает: DSC управляет тяговым уси‐
лием и усилием торможения. Автомо‐
биль стабилизируется. Уменьшите
скорость и выберите манеру вождения в со‐
ответствии с дорожными условиями.
Горит: DSC вышла из строя. Отдайте си‐
стему на проверку сотрудникам сервисного
партнера производителя, другого сервис‐
ного партнера или СТОА.
См. подробную информацию в Динамиче‐
ское управление устойчивостью DSC, см.
стр. 143.Seite 91ИндикацияУправление91
Online Edition for Part no. 01 40 2 966 252 - X/15

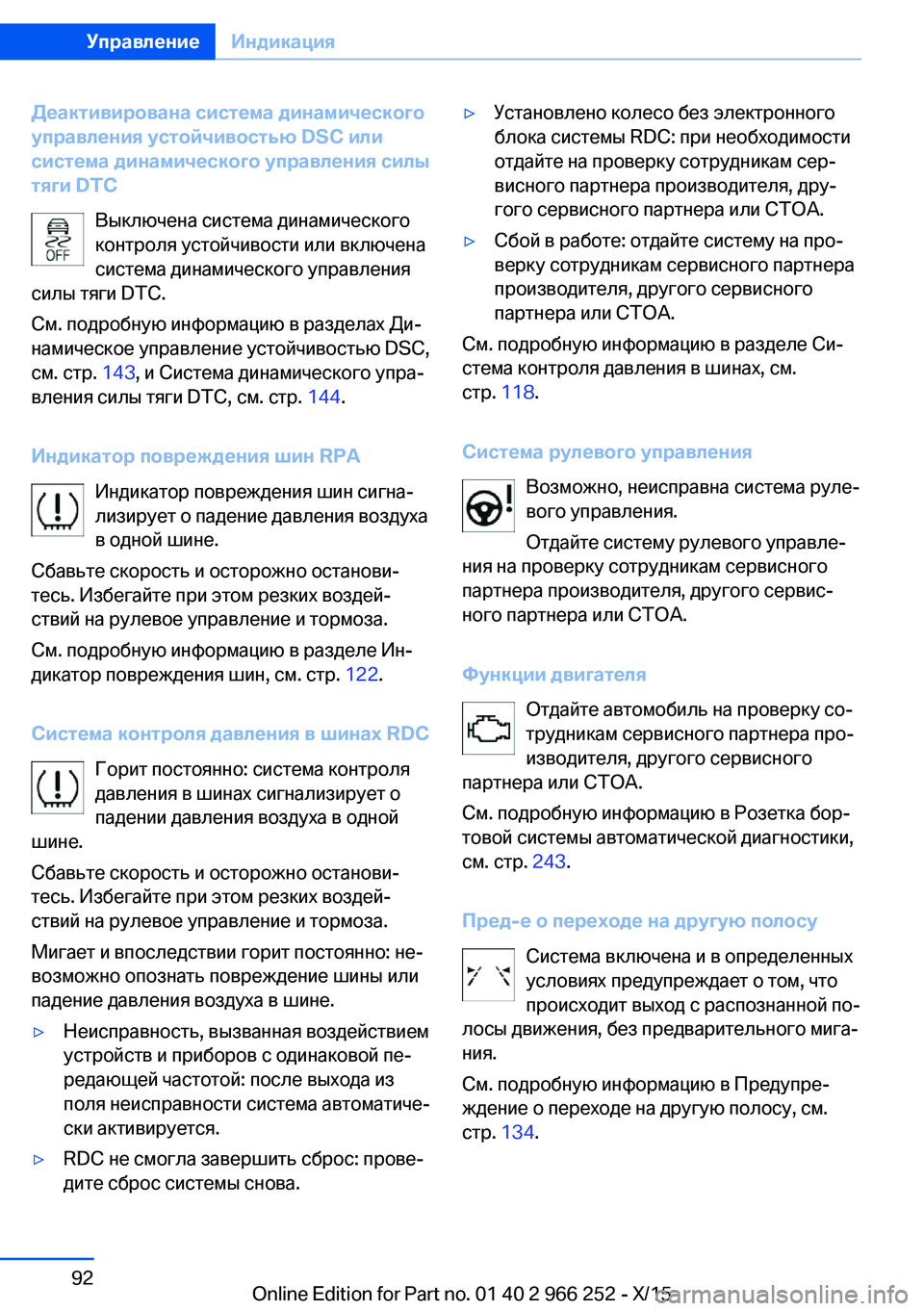

Деактивирована система динамического
управления устойчивостью DSC или система динамического управления силы
тяги DTC
Выключена система динамического
контроля устойчивости или включена
система динамического управления
силы тяги DTC.
См. подробную информацию в разделах Ди‐
намическое управление устойчивостью DSC,
см. стр. 143, и Система динамического упра‐
вления силы тяги DTC, см. стр. 144.
Индикатор повреждения шин RPA Индикатор повреждения шин сигна‐
лизирует о падение давления воздуха
в одной шине.
Сбавьте скорость и осторожно останови‐
тесь. Избегайте при этом резких воздей‐
ствий на рулевое управление и тормоза.
См. подробную информацию в разделе Ин‐
дикатор повреждения шин, см. стр. 122.
Система контроля давления в шинах RDC Горит постоянно: система контроля
давления в шинах сигнализирует о
падении давления воздуха в одной
шине.
Сбавьте скорость и осторожно останови‐
тесь. Избегайте при этом резких воздей‐
ствий на рулевое управление и тормоза.
Мигает и впоследствии горит постоянно: не‐
возможно опознать повреждение шины или
падение давления воздуха в шине.▷Неисправность, вызванная воздействием
устройств и приборов с одинаковой пе‐
редающей частотой: после выхода из
поля неисправности система автоматиче‐
ски активируется.▷RDC не смогла завершить сброс: прове‐ дите сброс системы снова.▷Установлено колесо без электронного
блока системы RDC: при необходимости
отдайте на проверку сотрудникам сер‐
висного партнера производителя, дру‐
гого сервисного партнера или СТОА.▷Сбой в работе: отдайте систему на про‐
верку сотрудникам сервисного партнера
производителя, другого сервисного
партнера или СТОА.
См. подробную информацию в разделе Си‐
стема контроля давления в шинах, см.
стр. 118.
Система рулевого управления Возможно, неисправна система руле‐
вого управления.
Отдайте систему рулевого управле‐
ния на проверку сотрудникам сервисного
партнера производителя, другого сервис‐
ного партнера или СТОА.
Функции двигателя Отдайте автомобиль на проверку со‐
трудникам сервисного партнера про‐
изводителя, другого сервисного
партнера или СТОА.
См. подробную информацию в Розетка бор‐
товой системы автоматической диагностики,
см. стр. 243.
Пред-е о переходе на другую полосу Система включена и в определенных
условиях предупреждает о том, что
происходит выход с распознанной по‐
лосы движения, без предварительного мига‐
ния.
См. подробную информацию в Предупре‐
ждение о переходе на другую полосу, см.
стр. 134.
Seite 92УправлениеИндикация92
Online Edition for Part no. 01 40 2 966 252 - X/15

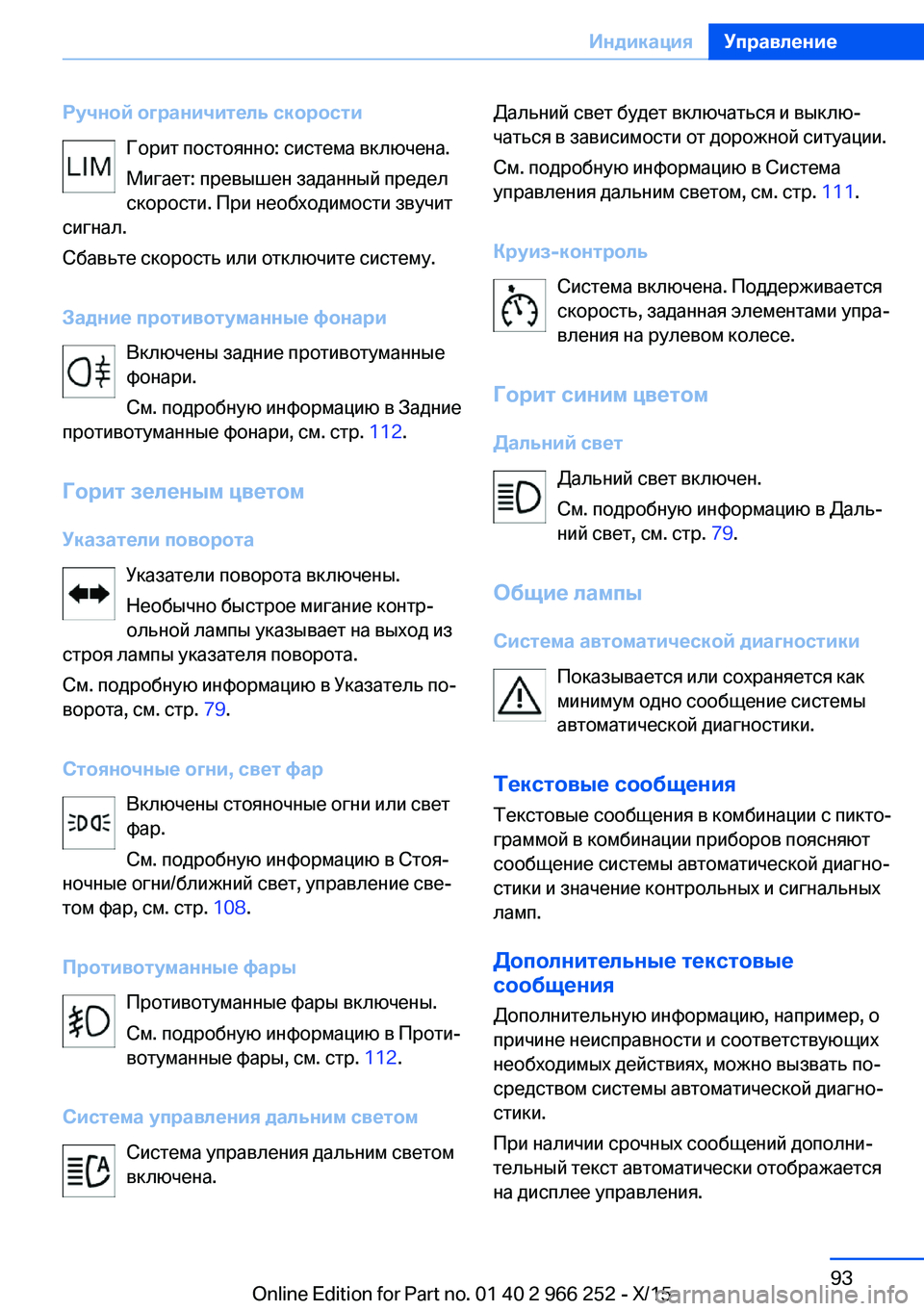

Ручной ограничитель скоростиГорит постоянно: система включена.
Мигает: превышен заданный предел
скорости. При необходимости звучит
сигнал.
Сбавьте скорость или отключите систему.
Задние противотуманные фонари Включены задние противотуманныефонари.
См. подробную информацию в Задние
противотуманные фонари, см. стр. 112.
Горит зеленым цветом Указатели поворота Указатели поворота включены.
Необычно быстрое мигание контр‐
ольной лампы указывает на выход из
строя лампы указателя поворота.
См. подробную информацию в Указатель по‐
ворота, см. стр. 79.
Стояночные огни, свет фар Включены стояночные огни или свет
фар.
См. подробную информацию в Стоя‐
ночные огни/ближний свет, управление све‐
том фар, см. стр. 108.
Противотуманные фары Противотуманные фары включены.
См. подробную информацию в Проти‐ вотуманные фары, см. стр. 112.
Система управления дальним светом Система управления дальним светом
включена.Дальний свет будет включаться и выклю‐
чаться в зависимости от дорожной ситуации.
См. подробную информацию в Система
управления дальним светом, см. стр. 111.
Круиз-контроль Система включена. Поддерживается
скорость, заданная элементами упра‐
вления на рулевом колесе.
Горит синим цветом Дальний свет Дальний свет включен.
См. подробную информацию в Даль‐
ний свет, см. стр. 79.
Общие лампы
Система автоматической диагностики Показывается или сохраняется как
минимум одно сообщение системы
автоматической диагностики.
Текстовые сообщения Текстовые сообщения в комбинации с пикто‐
граммой в комбинации приборов поясняют
сообщение системы автоматической диагно‐
стики и значение контрольных и сигнальных
ламп.
Дополнительные текстовые
сообщения
Дополнительную информацию, например, о
причине неисправности и соответствующих
необходимых действиях, можно вызвать по‐
средством системы автоматической диагно‐
стики.
При наличии срочных сообщений дополни‐
тельный текст автоматически отображается
на дисплее управления.Seite 93ИндикацияУправление93
Online Edition for Part no. 01 40 2 966 252 - X/15

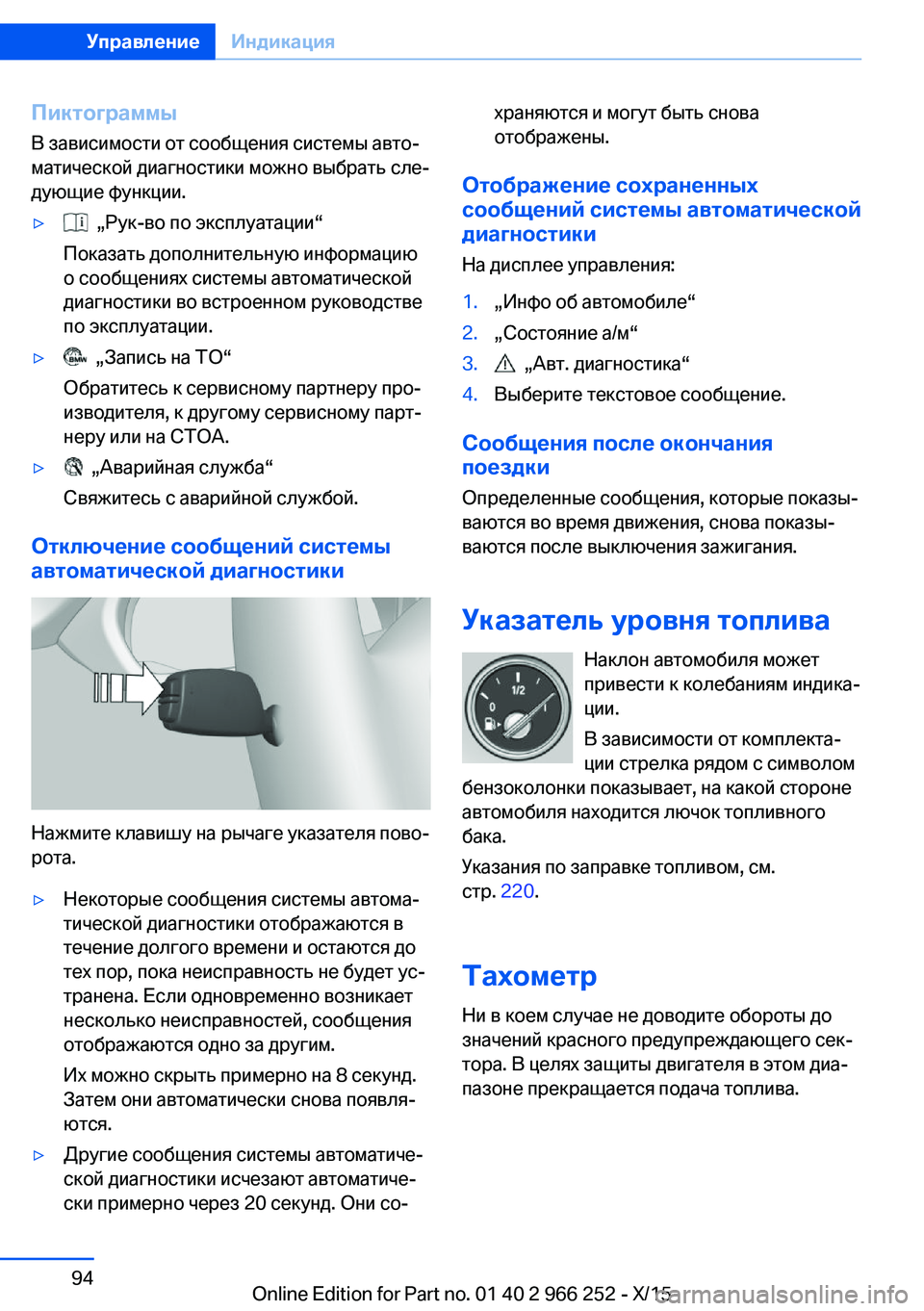

ПиктограммыВ зависимости от сообщения системы авто‐
матической диагностики можно выбрать сле‐
дующие функции.▷ „Рук-во по эксплуатации“
Показать дополнительную информацию
о сообщениях системы автоматической
диагностики во встроенном руководстве
по эксплуатации.▷ „Запись на ТО“
Обратитесь к сервисному партнеру про‐
изводителя, к другому сервисному парт‐
неру или на СТОА.▷ „Аварийная служба“
Свяжитесь с аварийной службой.
Отключение сообщений системы автоматической диагностики
Нажмите клавишу на рычаге указателя пово‐
рота.
▷Некоторые сообщения системы автома‐
тической диагностики отображаются в
течение долгого времени и остаются до
тех пор, пока неисправность не будет ус‐
транена. Если одновременно возникает
несколько неисправностей, сообщения
отображаются одно за другим.
Их можно скрыть примерно на 8 секунд.
Затем они автоматически снова появля‐
ются.▷Другие сообщения системы автоматиче‐
ской диагностики исчезают автоматиче‐
ски примерно через 20 секунд. Они со‐храняются и могут быть снова
отображены.
Отображение сохраненных
сообщений системы автоматической
диагностики
На дисплее управления:
1.„Инфо об автомобиле“2.„Состояние а/м“3. „Авт. диагностика“4.Выберите текстовое сообщение.
Сообщения после окончания
поездки
Определенные сообщения, которые показы‐
ваются во время движения, снова показы‐
ваются после выключения зажигания.
Указатель уровня топлива Наклон автомобиля может
привести к колебаниям индика‐
ции.
В зависимости от комплекта‐
ции стрелка рядом с символом
бензоколонки показывает, на какой стороне
автомобиля находится лючок топливного
бака.
Указания по заправке топливом, см.
стр. 220.
Тахометр Ни в коем случае не доводите обороты до
значений красного предупреждающего сек‐
тора. В целях защиты двигателя в этом диа‐
пазоне прекращается подача топлива.
Seite 94УправлениеИндикация94
Online Edition for Part no. 01 40 2 966 252 - X/15

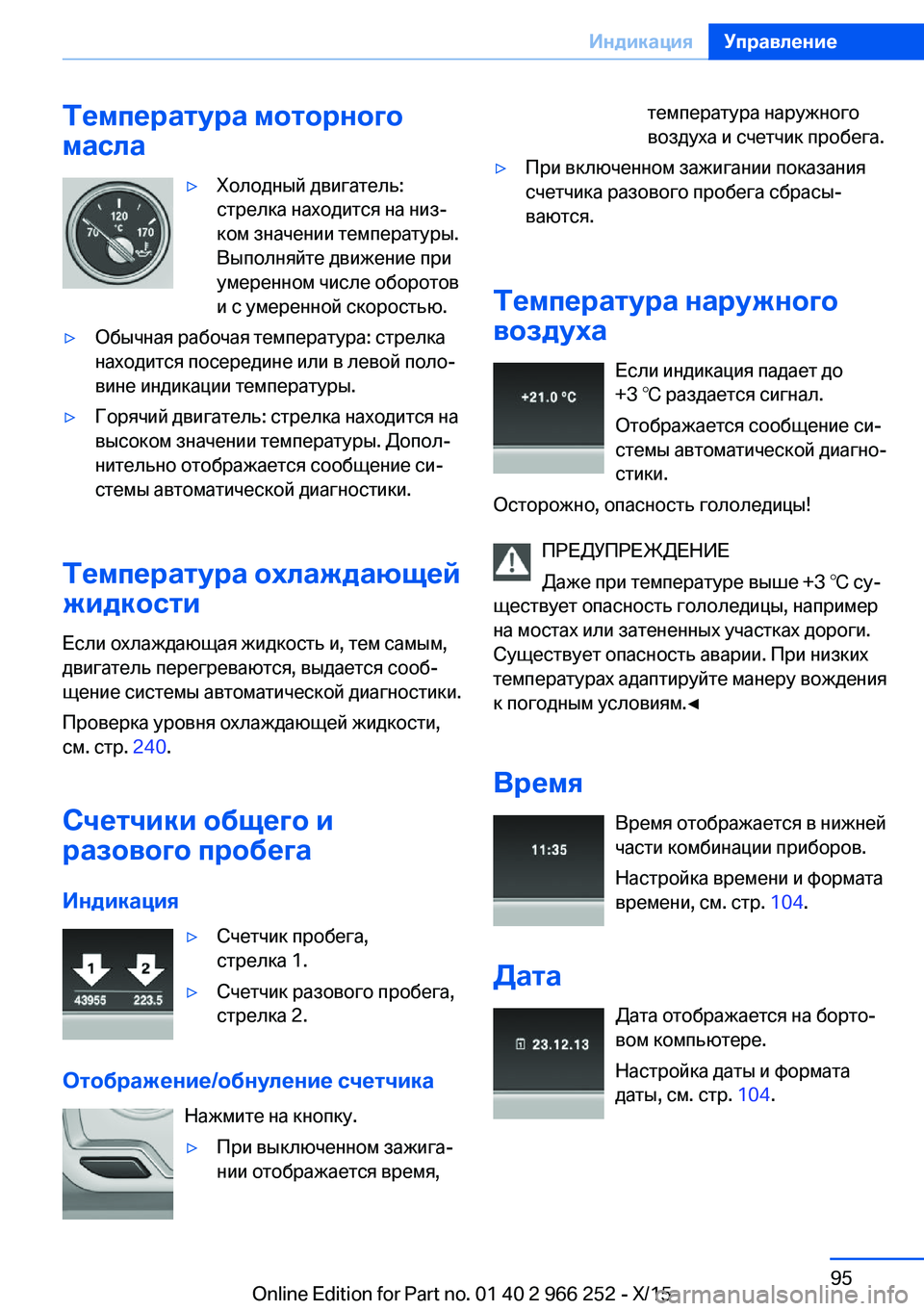

Температура моторного
масла▷Холодный двигатель:
стрелка находится на низ‐
ком значении температуры.
Выполняйте движение при
умеренном числе оборотов
и с умеренной скоростью.▷Обычная рабочая температура: стрелка
находится посередине или в левой поло‐
вине индикации температуры.▷Горячий двигатель: стрелка находится на
высоком значении температуры. Допол‐
нительно отображается сообщение си‐
стемы автоматической диагностики.
Температура охлаждающей
жидкости
Если охлаждающая жидкость и, тем самым,
двигатель перегреваются, выдается сооб‐
щение системы автоматической диагностики.
Проверка уровня охлаждающей жидкости,
см. стр. 240.
Счетчики общего и
разового пробега
Индикация
▷Счетчик пробега,
стрелка 1.▷Счетчик разового пробега,
стрелка 2.
Отображение/обнуление счетчика
Нажмите на кнопку.
▷При выключенном зажига‐
нии отображается время,температура наружного
воздуха и счетчик пробега.▷При включенном зажигании показания
счетчика разового пробега сбрасы‐
ваются.
Температура наружного
воздуха
Если индикация падает до
+3 ℃ раздается сигнал.
Отображается сообщение си‐
стемы автоматической диагно‐
стики.
Осторожно, опасность гололедицы!
ПРЕДУПРЕЖДЕНИЕ
Даже при температуре выше +3 ℃ су‐
ществует опасность гололедицы, например
на мостах или затененных участках дороги.
Существует опасность аварии. При низких
температурах адаптируйте манеру вождения
к погодным условиям.◀
Время Время отображается в нижней
части комбинации приборов.
Настройка времени и формата
времени, см. стр. 104.
Дата Дата отображается на борто‐
вом компьютере.
Настройка даты и формата
даты, см. стр. 104.
Seite 95ИндикацияУправление95
Online Edition for Part no. 01 40 2 966 252 - X/15

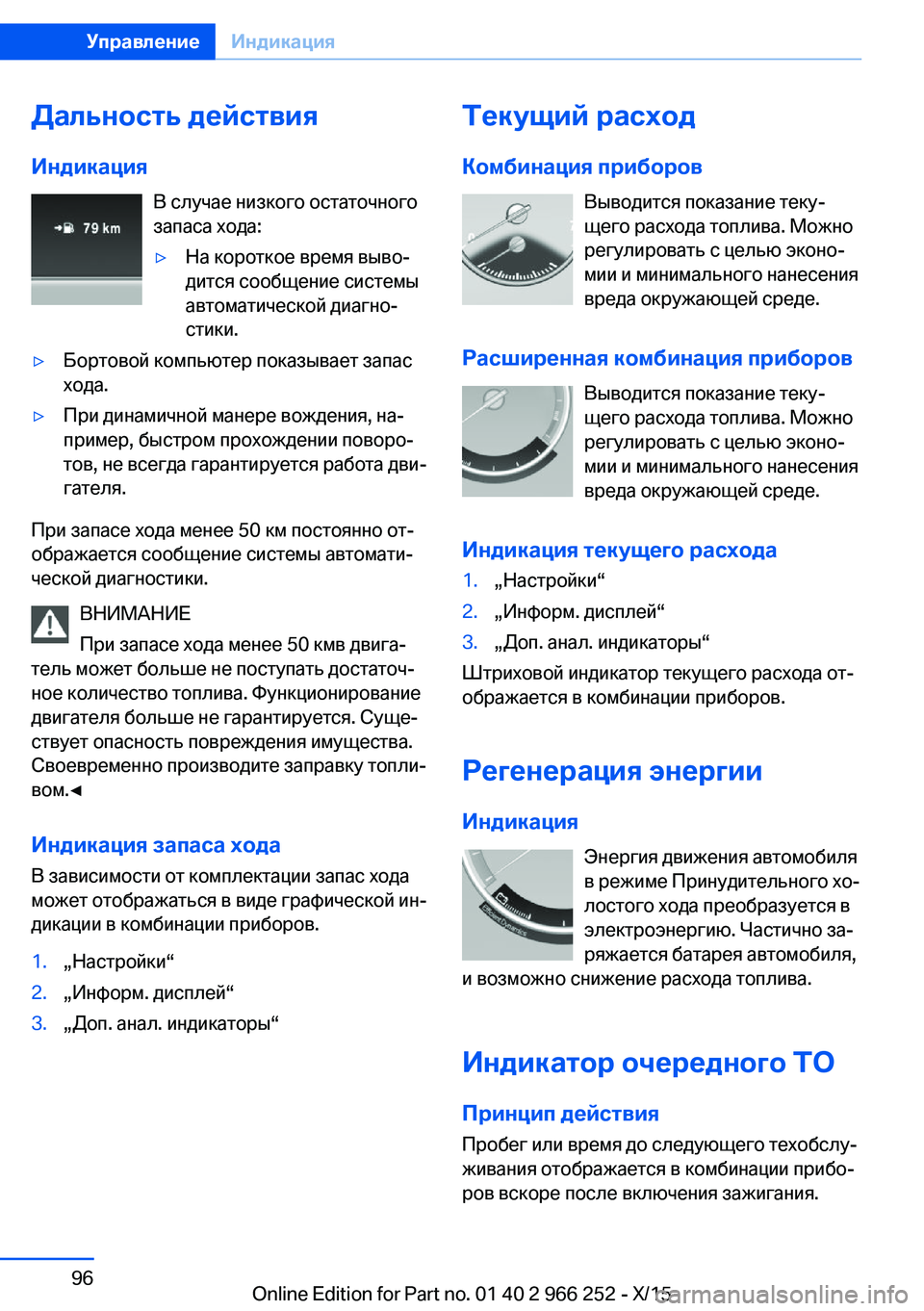

Дальность действия
Индикация В случае низкого остаточного
запаса хода:▷На короткое время выво‐
дится сообщение системы
автоматической диагно‐
стики.▷Бортовой компьютер показывает запас
хода.▷При динамичной манере вождения, на‐
пример, быстром прохождении поворо‐
тов, не всегда гарантируется работа дви‐
гателя.
При запасе хода менее 50 км постоянно от‐
ображается сообщение системы автомати‐
ческой диагностики.
ВНИМАНИЕ
При запасе хода менее 50 кмв двига‐
тель может больше не поступать достаточ‐
ное количество топлива. Функционирование
двигателя больше не гарантируется. Суще‐
ствует опасность повреждения имущества.
Своевременно производите заправку топли‐
вом.◀
Индикация запаса хода
В зависимости от комплектации запас хода
может отображаться в виде графической ин‐
дикации в комбинации приборов.
1.„Настройки“2.„Информ. дисплей“3.„Доп. анал. индикаторы“Текущий расход
Комбинация приборов Выводится показание теку‐
щего расхода топлива. Можно регулировать с целью эконо‐
мии и минимального нанесения
вреда окружающей среде.
Расширенная комбинация приборов Выводится показание теку‐
щего расхода топлива. Можно
регулировать с целью эконо‐
мии и минимального нанесения
вреда окружающей среде.
Индикация текущего расхода1.„Настройки“2.„Информ. дисплей“3.„Доп. анал. индикаторы“
Штриховой индикатор текущего расхода от‐
ображается в комбинации приборов.
Регенерация энергии Индикация Энергия движения автомобиля
в режиме Принудительного хо‐ лостого хода преобразуется в
электроэнергию. Частично за‐
ряжается батарея автомобиля,
и возможно снижение расхода топлива.
Индикатор очередного ТО Принцип действия
Пробег или время до следующего техобслу‐
живания отображается в комбинации прибо‐
ров вскоре после включения зажигания.
Seite 96УправлениеИндикация96
Online Edition for Part no. 01 40 2 966 252 - X/15

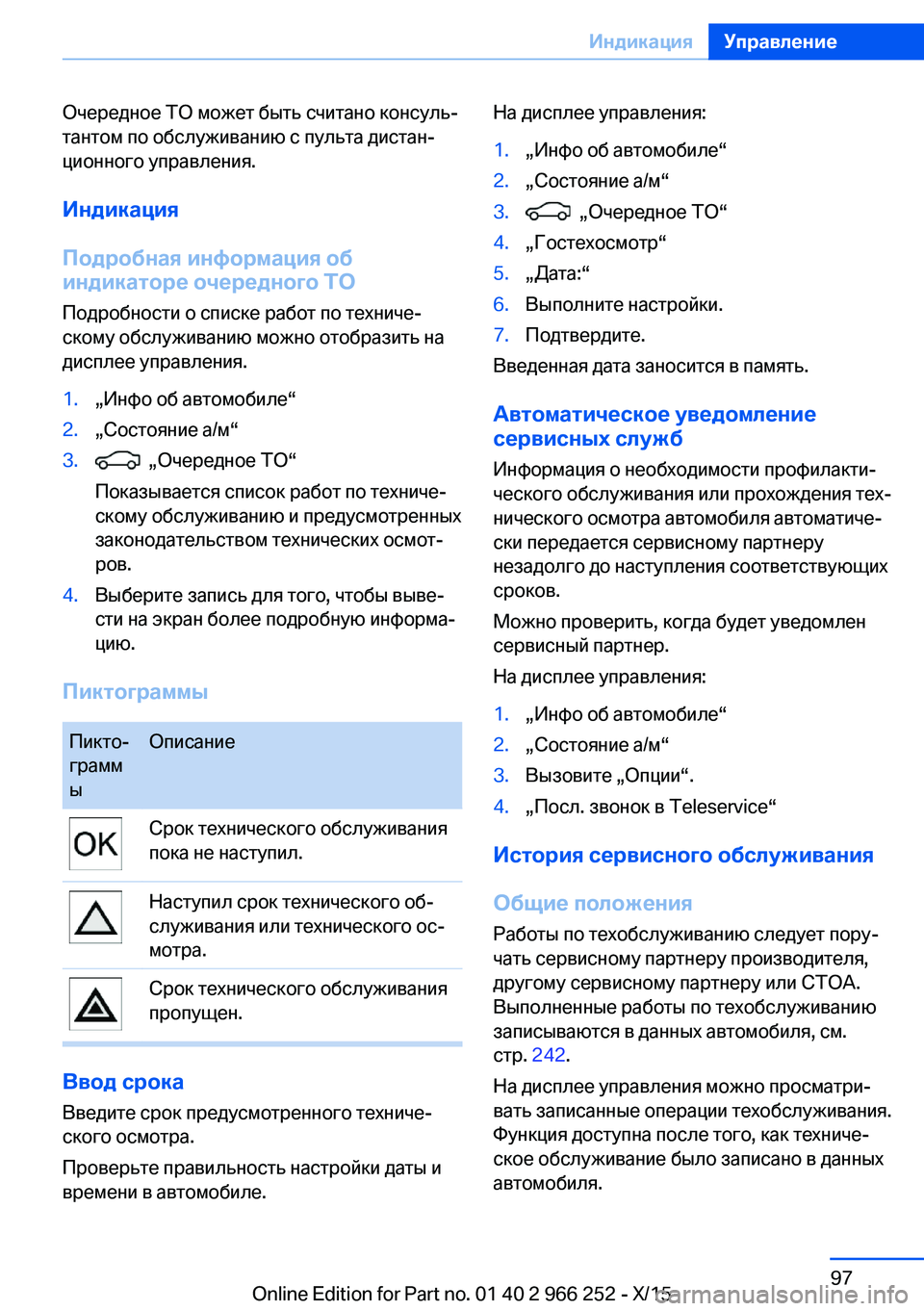

Очередное ТО может быть считано консуль‐
тантом по обслуживанию с пульта дистан‐
ционного управления.
Индикация
Подробная информация об
индикаторе очередного ТО
Подробности о списке работ по техниче‐
скому обслуживанию можно отобразить на
дисплее управления.1.„Инфо об автомобиле“2.„Состояние а/м“3. „Очередное ТО“
Показывается список работ по техниче‐
скому обслуживанию и предусмотренных
законодательством технических осмот‐
ров.4.Выберите запись для того, чтобы выве‐
сти на экран более подробную информа‐
цию.
Пиктограммы
Пикто‐
грамм
ыОписаниеСрок технического обслуживания
пока не наступил.Наступил срок технического об‐
служивания или технического ос‐
мотра.Срок технического обслуживания
пропущен.
Ввод срока
Введите срок предусмотренного техниче‐
ского осмотра.
Проверьте правильность настройки даты и
времени в автомобиле.
На дисплее управления:1.„Инфо об автомобиле“2.„Состояние а/м“3. „Очередное ТО“4.„Гостехосмотр“5.„Дата:“6.Выполните настройки.7.Подтвердите.
Введенная дата заносится в память.
Автоматическое уведомление
сервисных служб
Информация о необходимости профилакти‐
ческого обслуживания или прохождения тех‐
нического осмотра автомобиля автоматиче‐
ски передается сервисному партнеру
незадолго до наступления соответствующих
сроков.
Можно проверить, когда будет уведомлен
сервисный партнер.
На дисплее управления:
1.„Инфо об автомобиле“2.„Состояние а/м“3.Вызовите „Опции“.4.„Посл. звонок в Teleservice“
История сервисного обслуживания
Общие положения Работы по техобслуживанию следует пору‐
чать сервисному партнеру производителя,
другому сервисному партнеру или СТОА.
Выполненные работы по техобслуживанию
записываются в данных автомобиля, см.
стр. 242.
На дисплее управления можно просматри‐
вать записанные операции техобслуживания.
Функция доступна после того, как техниче‐
ское обслуживание было записано в данных
автомобиля.
Seite 97ИндикацияУправление97
Online Edition for Part no. 01 40 2 966 252 - X/15

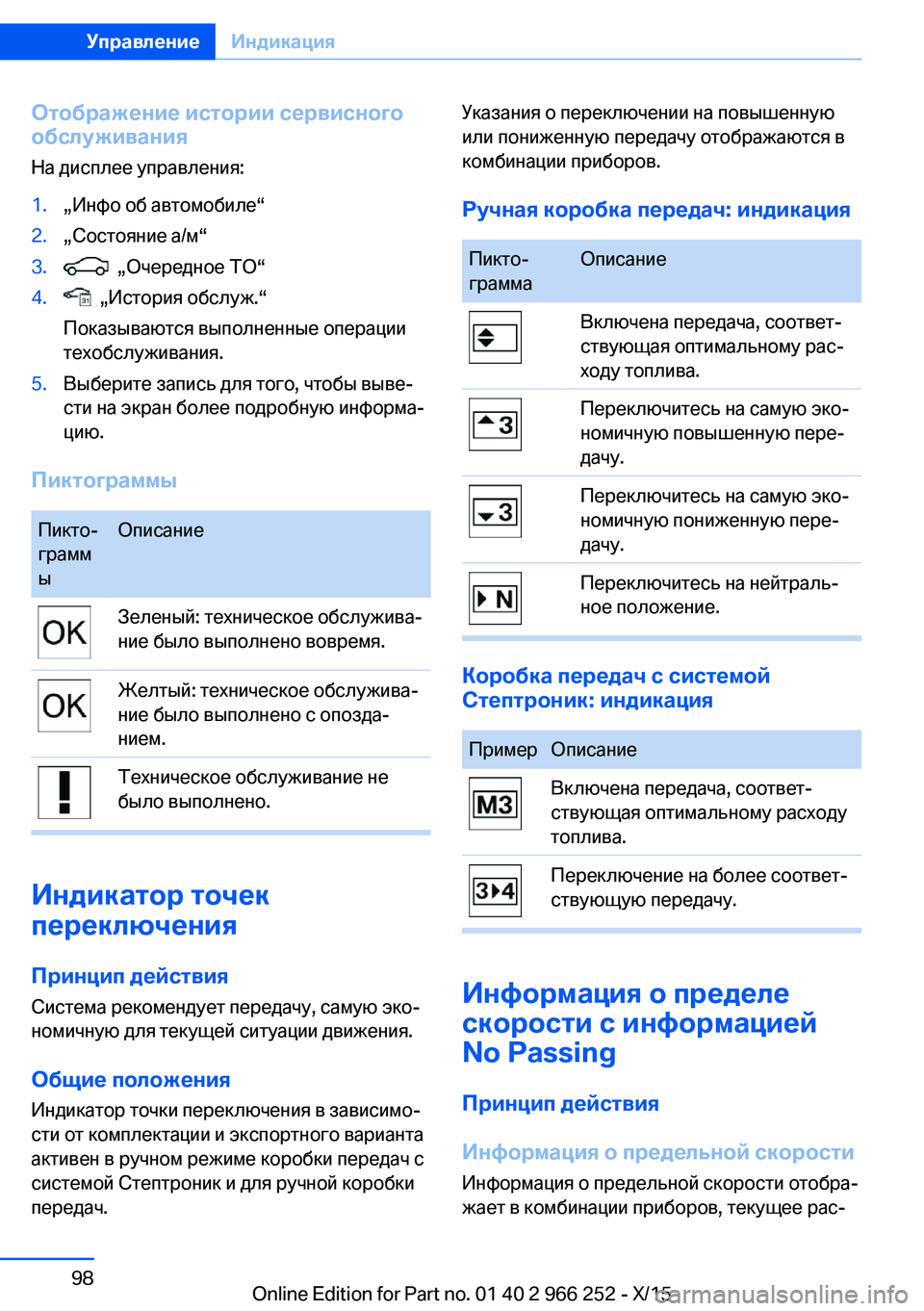

Отображение истории сервисного
обслуживания
На дисплее управления:1.„Инфо об автомобиле“2.„Состояние а/м“3. „Очередное ТО“4. „История обслуж.“
Показываются выполненные операции
техобслуживания.5.Выберите запись для того, чтобы выве‐
сти на экран более подробную информа‐
цию.
Пиктограммы
Пикто‐
грамм
ыОписаниеЗеленый: техническое обслужива‐
ние было выполнено вовремя.Желтый: техническое обслужива‐
ние было выполнено с опозда‐
нием.Техническое обслуживание не
было выполнено.
Индикатор точек
переключения
Принцип действия
Система рекомендует передачу, самую эко‐
номичную для текущей ситуации движения.
Общие положения Индикатор точки переключения в зависимо‐
сти от комплектации и экспортного варианта
активен в ручном режиме коробки передач с
системой Стептроник и для ручной коробки
передач.
Указания о переключении на повышенную или пониженную передачу отображаются в
комбинации приборов.
Ручная коробка передач: индикацияПикто‐
граммаОписаниеВключена передача, соответ‐
ствующая оптимальному рас‐
ходу топлива.Переключитесь на самую эко‐
номичную повышенную пере‐
дачу.Переключитесь на самую эко‐
номичную пониженную пере‐
дачу.Переключитесь на нейтраль‐
ное положение.
Коробка передач с системой
Стептроник: индикация
ПримерОписаниеВключена передача, соответ‐
ствующая оптимальному расходу
топлива.Переключение на более соответ‐
ствующую передачу.
Информация о пределе
скорости с информацией
No Passing
Принцип действия
Информация о предельной скорости Информация о предельной скорости отобра‐
жает в комбинации приборов, текущее рас‐
Seite 98УправлениеИндикация98
Online Edition for Part no. 01 40 2 966 252 - X/15

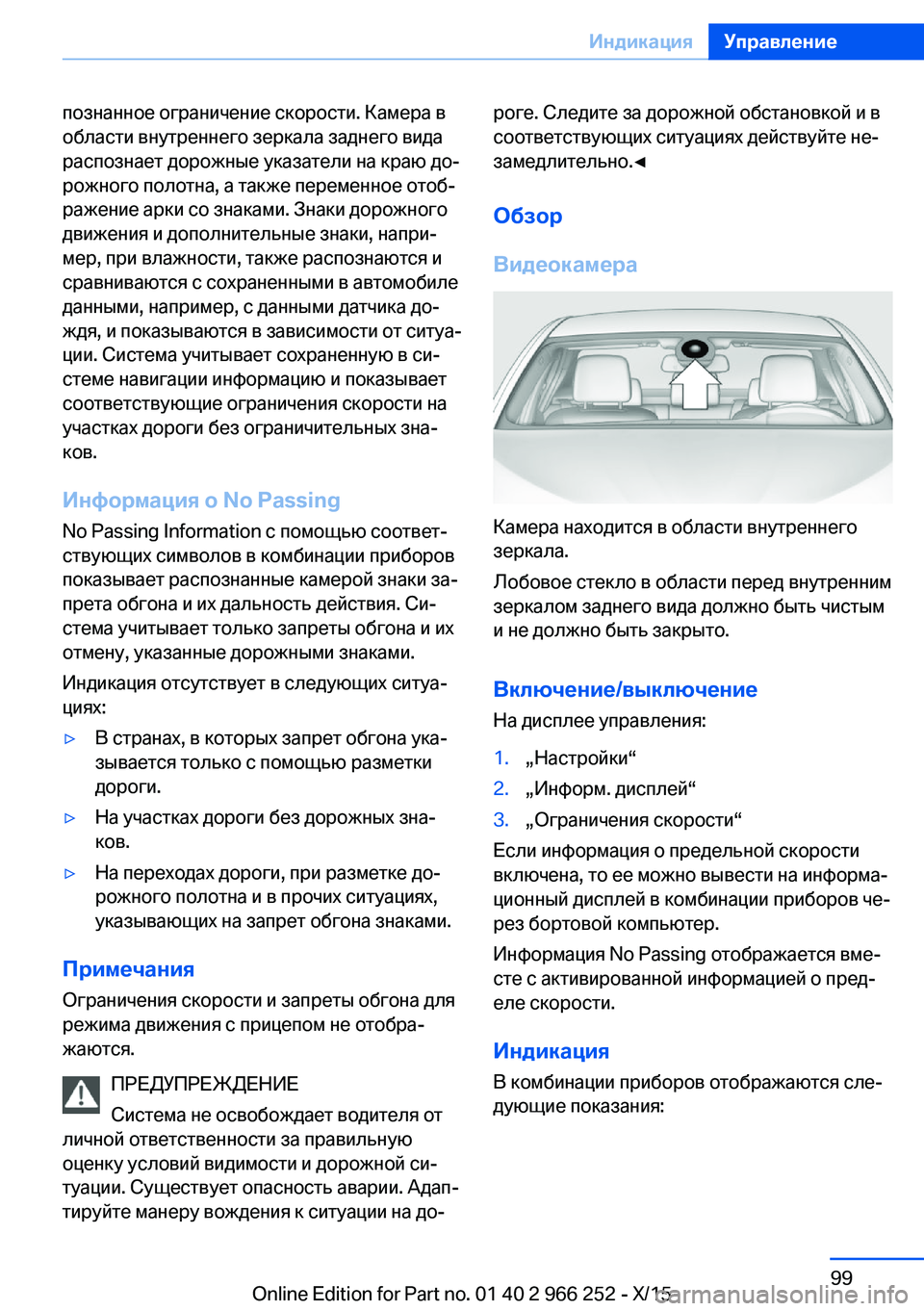

познанное ограничение скорости. Камера в
области внутреннего зеркала заднего вида
распознает дорожные указатели на краю до‐
рожного полотна, а также переменное отоб‐
ражение арки со знаками. Знаки дорожного
движения и дополнительные знаки, напри‐
мер, при влажности, также распознаются и
сравниваются с сохраненными в автомобиле
данными, например, с данными датчика до‐
ждя, и показываются в зависимости от ситуа‐
ции. Система учитывает сохраненную в си‐
стеме навигации информацию и показывает
соответствующие ограничения скорости на
участках дороги без ограничительных зна‐
ков.
Информация о No Passing
No Passing Information с помощью соответ‐
ствующих символов в комбинации приборов
показывает распознанные камерой знаки за‐
прета обгона и их дальность действия. Си‐
стема учитывает только запреты обгона и их
отмену, указанные дорожными знаками.
Индикация отсутствует в следующих ситуа‐
циях:▷В странах, в которых запрет обгона ука‐
зывается только с помощью разметки
дороги.▷На участках дороги без дорожных зна‐
ков.▷На переходах дороги, при разметке до‐
рожного полотна и в прочих ситуациях,
указывающих на запрет обгона знаками.
Примечания
Ограничения скорости и запреты обгона для
режима движения с прицепом не отобра‐
жаются.
ПРЕДУПРЕЖДЕНИЕ
Система не освобождает водителя от
личной ответственности за правильную
оценку условий видимости и дорожной си‐
туации. Существует опасность аварии. Адап‐
тируйте манеру вождения к ситуации на до‐
роге. Следите за дорожной обстановкой и в
соответствующих ситуациях действуйте не‐
замедлительно.◀
Обзор
Видеокамера
Камера находится в области внутреннего
зеркала.
Лобовое стекло в области перед внутренним
зеркалом заднего вида должно быть чистым
и не должно быть закрыто.
Включение/выключениеНа дисплее управления:
1.„Настройки“2.„Информ. дисплей“3.„Ограничения скорости“
Если информация о предельной скорости
включена, то ее можно вывести на информа‐
ционный дисплей в комбинации приборов че‐
рез бортовой компьютер.
Информация No Passing отображается вме‐
сте с активированной информацией о пред‐
еле скорости.
Индикация В комбинации приборов отображаются сле‐
дующие показания:
Seite 99ИндикацияУправление99
Online Edition for Part no. 01 40 2 966 252 - X/15

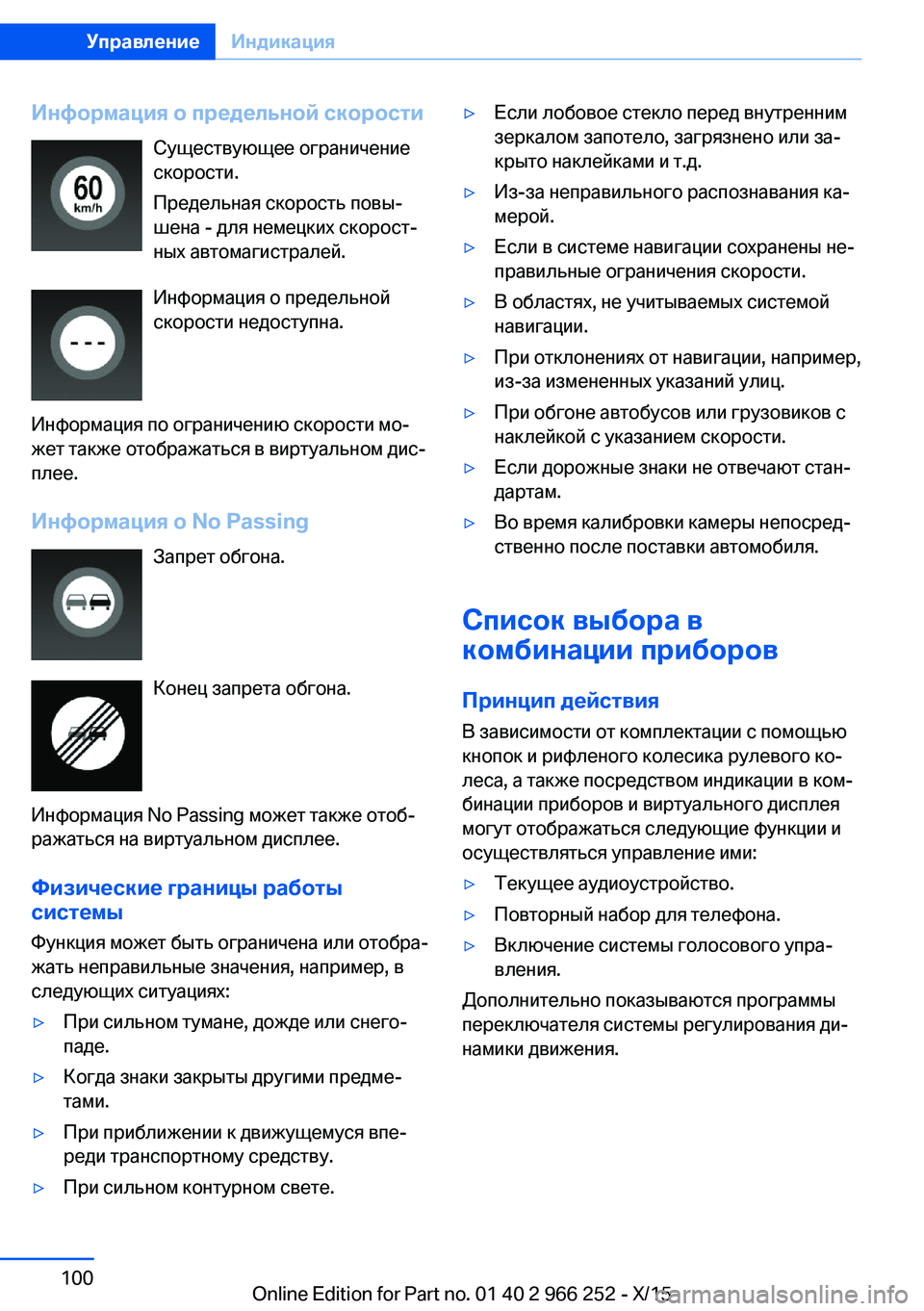

Информация о предельной скоростиСуществующее ограничение
скорости.
Предельная скорость повы‐
шена - для немецких скорост‐
ных автомагистралей.
Информация о предельной
скорости недоступна.
Информация по ограничению скорости мо‐
жет также отображаться в виртуальном дис‐
плее.
Информация о No Passing Запрет обгона.
Конец запрета обгона.
Информация No Passing может также отоб‐
ражаться на виртуальном дисплее.
Физические границы работы
системы
Функция может быть ограничена или отобра‐
жать неправильные значения, например, в
следующих ситуациях:▷При сильном тумане, дожде или снего‐
паде.▷Когда знаки закрыты другими предме‐
тами.▷При приближении к движущемуся впе‐
реди транспортному средству.▷При сильном контурном свете.▷Если лобовое стекло перед внутренним
зеркалом запотело, загрязнено или за‐
крыто наклейками и т.д.▷Из-за неправильного распознавания ка‐
мерой.▷Если в системе навигации сохранены не‐
правильные ограничения скорости.▷В областях, не учитываемых системой
навигации.▷При отклонениях от навигации, например,
из-за измененных указаний улиц.▷При обгоне автобусов или грузовиков с
наклейкой с указанием скорости.▷Если дорожные знаки не отвечают стан‐
дартам.▷Во время калибровки камеры непосред‐
ственно после поставки автомобиля.
Список выбора в
комбинации приборов
Принцип действия
В зависимости от комплектации с помощью
кнопок и рифленого колесика рулевого ко‐
леса, а также посредством индикации в ком‐
бинации приборов и виртуального дисплея
могут отображаться следующие функции и
осуществляться управление ими:
▷Текущее аудиоустройство.▷Повторный набор для телефона.▷Включение системы голосового упра‐
вления.
Дополнительно показываются программы
переключателя системы регулирования ди‐
намики движения.
Seite 100УправлениеИндикация100
Online Edition for Part no. 01 40 2 966 252 - X/15
