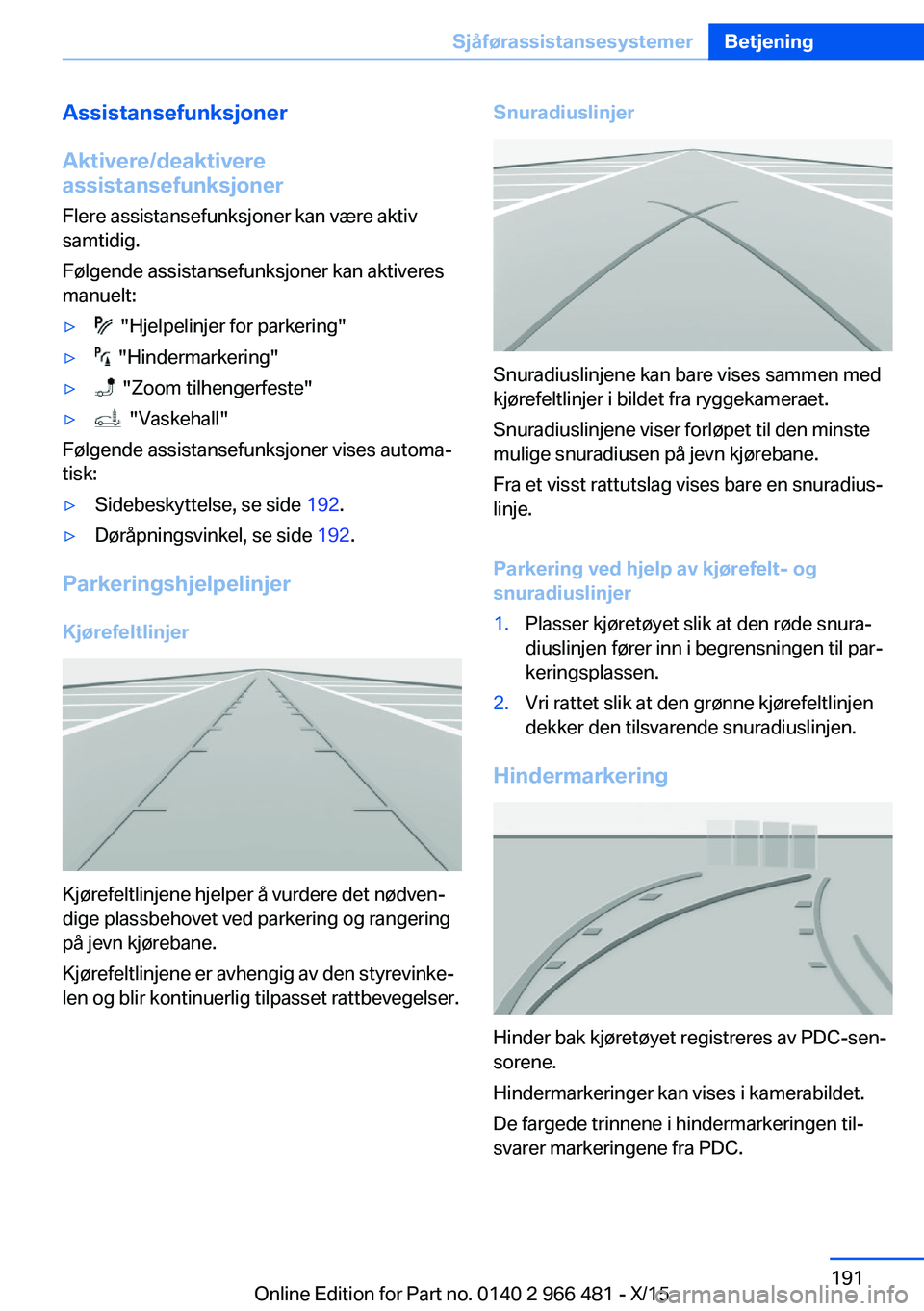

Assistansefunksjoner
Aktivere/deaktivere
assistansefunksjoner
Flere assistansefunksjoner kan være aktiv
samtidig.
Følgende assistansefunksjoner kan aktiveres
manuelt:▷ "Hjelpelinjer for parkering"▷ "Hindermarkering"▷ "Zoom tilhengerfeste"▷ "Vaskehall"
Følgende assistansefunksjoner vises automa‐
tisk:
▷Sidebeskyttelse, se side 192.▷Døråpningsvinkel, se side 192.
Parkeringshjelpelinjer
Kjørefeltlinjer
Kjørefeltlinjene hjelper å vurdere det nødven‐
dige plassbehovet ved parkering og rangering
på jevn kjørebane.
Kjørefeltlinjene er avhengig av den styrevinke‐
len og blir kontinuerlig tilpasset rattbevegelser.
Snuradiuslinjer
Snuradiuslinjene kan bare vises sammen med
kjørefeltlinjer i bildet fra ryggekameraet.
Snuradiuslinjene viser forløpet til den minste
mulige snuradiusen på jevn kjørebane.
Fra et visst rattutslag vises bare en snuradius‐
linje.
Parkering ved hjelp av kjørefelt- og
snuradiuslinjer
1.Plasser kjøretøyet slik at den røde snura‐
diuslinjen fører inn i begrensningen til par‐
keringsplassen.2.Vri rattet slik at den grønne kjørefeltlinjen
dekker den tilsvarende snuradiuslinjen.
Hindermarkering
Hinder bak kjøretøyet registreres av PDC-sen‐
sorene.
Hindermarkeringer kan vises i kamerabildet.
De fargede trinnene i hindermarkeringen til‐
svarer markeringene fra PDC.
Seite 191SjåførassistansesystemerBetjening191
Online Edition for Part no. 0140 2 966 481 - X/15

Vaskeanleggvisning
Vaskeanleggvisningen hjelper ved innkjøring i
vaskeanlegg ved å vise ditt eget dekkspor.
Zoom på tilhengerfeste For å gjøre det enklere å feste en tilhenger, kan
bildeområdet rundt tilhengerfestet vises større.
Avstanden mellom tilhenger og tilhengerfeste
kan vurderes ved hjelp av statiske kretsseg‐
menter.
En siktelinje, som er avhengig av styrevinkelen,
hjelper å sikte på tilhengeren med tilhengerfe‐
stet.
Vise tilhengerfeste med iDrive, se side 191.
Sidebeskyttelse
Prinsipp
For å beskytte kjøretøysidene vises hindermar‐
keringer på siden av kjøretøyet.
▷Ingen markering: Ingen hinder registrert.▷Markering i farge: Advarsel for registrert
hinder.Grensene til sidebeskyttelsen
Systemet viser bare hinder som står i ro, og
som ble registrert av sensorene da de ble for‐
bikjørt.
Systemet registrerer ikke om et hinder beve‐
ger seg i ettertid. Derfor vises ikke markerin‐
gene i visningen lenger etter stans av en viss
lengde. Området ved siden av kjøretøyet må
registreres på nytt.
Døråpningsvinkel
Ved velgerspakposisjon P blir de maksimale
åpningsvinklene til dørene vist.
Panorama View
Prinsipp
Systemet gir ved uoversiktlige utkjørsler og
veikryss et tidligere blikk på kryssende trafikk.
Trafikanter som er skjult av hinder på siden blir
først oppdaget sent fra førersetet. For å for‐
bedre sikten registrerer kameraene i fronten
og hekken trafikken på siden.
Gule linjer i midten av skjermvisningen marke‐
rer den fremre og bakre enden av kjøretøyet.
Seite 192BetjeningSjåførassistansesystemer192
Online Edition for Part no. 0140 2 966 481 - X/15

Bildet til kameraet er i enkelte områder vrengt
med forskjellig styrke, og er derfor uegnet for å
vurdere avstander.
Visning i kontrolldisplayet Trykk knappen mens motoren går.
Avhengig av kjøreretning vises bildet fra det
respektive kameraet:▷"foran": Bilde fra det fremre kameraet.▷"bak": Bilde fra det bakre kameraet.
I tillegg kan Varslet for kryssende trafikk, se
side 202, gi varsel for kjøretøy som nærmer
seg ved hjelp av radarsensorer.
Med navigasjonssystem:
Aktiveringspunkt
Prinsipp
Posisjoner, hvor Panorama View skal slå seg
på automatisk, kan lagres som aktiverings‐
punkt såfremt GPS-signaler kan tas imot.
Opptil ti aktiveringspunkt kan lagres.
Aktiveringspunkter kan brukes for det forover‐
vendte kameraet ved kjøring forover.
Lagre aktiveringspunkt
1.Kjør til stedet hvor systemet skal slå seg på
og stans.2. Knapp trykkes.3.Vipp kontroller til venstre.4. "Tilføy aktiveringspunkt"
Den aktuelle posisjonen vises.5."Tilføy aktiveringspunkt"
Aktiveringspunkt blir, om mulig, lagret med
sted og gate, eller med GPS-koordinater.
Bruke aktiveringspunkt
Bruken av aktiveringspunkt kan slås på og av.1. Knapp trykkes.2.Vipp kontroller til venstre.3. "Innstillinger"4."Panorama View, GPS-basert"5."Panorama View, GPS-basert"
Vise eller slette aktiveringspunkt
1. Knapp trykkes.2.Vipp kontroller til venstre.3. "Vis aktiveringspunkter"
En liste med alle aktiveringspunkt vises.4."Slett dette aktiveringspunktet" eller "Slett
alle aktiveringspunkter"
Stille inn lysstyrke og kontrast med
iDrive
Ved aktivert Surround View eller Panorama
View:
1.Vipp kontroller til venstre.2.▷ "Lysstyrke"▷ "Kontrast"3.Still inn ønsket verdi.
Funksjonsbegrensninger
I følgende situasjoner kan systemet bare bru‐
kes begrenset:
▷Ved dårlige lysforhold.▷Ved tilsmussede kameraer.▷Med åpen dør.▷Med åpen bagasjeromsluke.▷Når de utvendige speilene er vippet inn.
Grått skraverte områder med symbol, f.eks.
åpen dør, i kameravisningen viser områder
som aktuelt ikke vises.
Seite 193SjåførassistansesystemerBetjening193
Online Edition for Part no. 0140 2 966 481 - X/15

Grått skraverte områder uten symboler, f.eks.
foran kjøretøyet, markerer området som kame‐
raet ikke har innsyn i.
Grensene til systemet
Områder uten innsyn
Områder rundt kjøretøyet uten innsyn på
grunn av kameravinkelen, vises grått skravert.
Registrering av objekter
Veldig lave hinder og objekter som ligger
høyere og stikker ut, f.eks. utspring fra vegger,
kan ikke registreres av systemet.
Assistansefunksjoner tar også hensyn til data
fra PDC.
Følg merknadene i kapitlet Park Distance Con‐
trol PDC, se side 181.
Objektene som vises i kontrolldisplayet er mu‐
ligens nærmere enn de ser ut til. Vurder ikke
avstanden til objektene på displayet.
Funksjonsfeil
Hvis et kamera svikter, vises det i kontrolldi‐
splayet.
Gult symbol vises og registreringsom‐
rådet til kameraet som har sviktet vises
svart på kontrolldisplayet.
Parkeringsassistent
PrinsippSystemet støtter ved parkering i følgende si‐
tuasjoner:▷Ved parkering mot siden, parallelt med
veien.▷Ved baklengs parkering på tvers av kjøre‐
banen.
Parkeringsassistenten brukes i tre trinn:
▷Innkobling og aktivering.▷Parkeringslukesøk.▷Parkering.
Status til systemene og nødvendige instruk‐
sjoner for bruk vises i kontrolldisplayet.
Ultralydsensorer måler parkeringsluker på
begge sider av kjøretøyet.
Systemet beregner den optimale parkerings‐
linjen.
Ved parkering overtar systemet følgende funk‐
sjoner under selve parkeringsforløpet:
▷Styring.▷Akselerasjon og bremsing.▷Skifting av gir.
Hold knappen til parkeringsassistenten trykt
under hele parkeringsprosessen. Parkerings‐
forløpet skjer automatisk.
Parkeringsassistent Pluss: Ved egnede parke‐
ringsplasser foran kan kjøretøyet parkeres og
rygges ut fjernstyrt, se side 198.
Merknader Følg i tillegg med på de optiske og akustiske
informasjonene og merknadene til PDC, parke‐
ringsassistenten og ryggekameraet mens du
rygger, og reager tilsvarende.
Park Distance Control PDC, se side 181, er en
komponent av systemet.
Høye støykilder i og utenfor kjøretøyet kan
overdøve PDC-varsellydene.
ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. På grunn av systemgrenser kan systemet
Seite 194BetjeningSjåførassistansesystemer194
Online Edition for Part no. 0140 2 966 481 - X/15

ikke selv reagere tilstrekkelig i alle trafikksitua‐
sjoner. Fare for ulykker. Tilpass kjøremåten til
trafikkforholdene. Følg med trafikken og grip
inn aktivt i situasjoner som krever det.◀
ADVARSEL
Ved bruk av tilhengerfestet kan parke‐
ringsassistenten forårsake skader siden sen‐
sorene er tildekket. Det er fare for ulykker eller
fare for materielle skader. Ikke bruk parkerings‐
assistenten ved bruk med tilhenger, eller når
tilhengerfestet brukes, f.eks. sykkelstativ.◀
OBS
Parkeringsassistenten kan styre over
kantsteiner eller rett på de. Det er fare for ma‐
terielle skader. Følg med trafikken og grip inn
aktivt i situasjoner som krever det.◀
En motor som ble slått av med Auto Start
Stopp-funksjonen blir automatisk startet ved
aktivering av parkeringsassistenten.
Oversiktno
Knapp i kjøretøyet
Parkeringsassistent
Ultralydsensorer
Med de fire ultralydsensorene på siden, piler,
og ultralydsensorene til PDC i støtfangerne,
blir parkeringslukene målt og avstandene til
hindrene målt.
For å sikre full funksjonalitet:
▷Hold sensorene rene og fri for is, se
side 302.▷Ikke sprut lenge med en høytrykksspyler,
og med en avstand på minst 30 cm på sen‐
sorene.▷Ikke klistre over sensorene.
Forutsetninger
Til oppmåling av parkeringsluker
▷Kjør rett fram til ca. 35 km/t.▷Maksimal avstand til rekken med parkerte
kjøretøy: 1,5 m.
Egnet parkeringsluke
Generelt:
▷Luke bak et objekt som er minst 0,5 m
lang.▷Luke mellom to objekter som hver er minst
0,5 m lang.
Parkering på langs, parallelt med kjørebanen:
▷Min. lenge for luken mellom to objekter:
Egen kjøretøylengde pluss ca. 0,8 m.▷Minste dybde: ca. 1,5 m.
Parkere på tvers:
Seite 195SjåførassistansesystemerBetjening195
Online Edition for Part no. 0140 2 966 481 - X/15

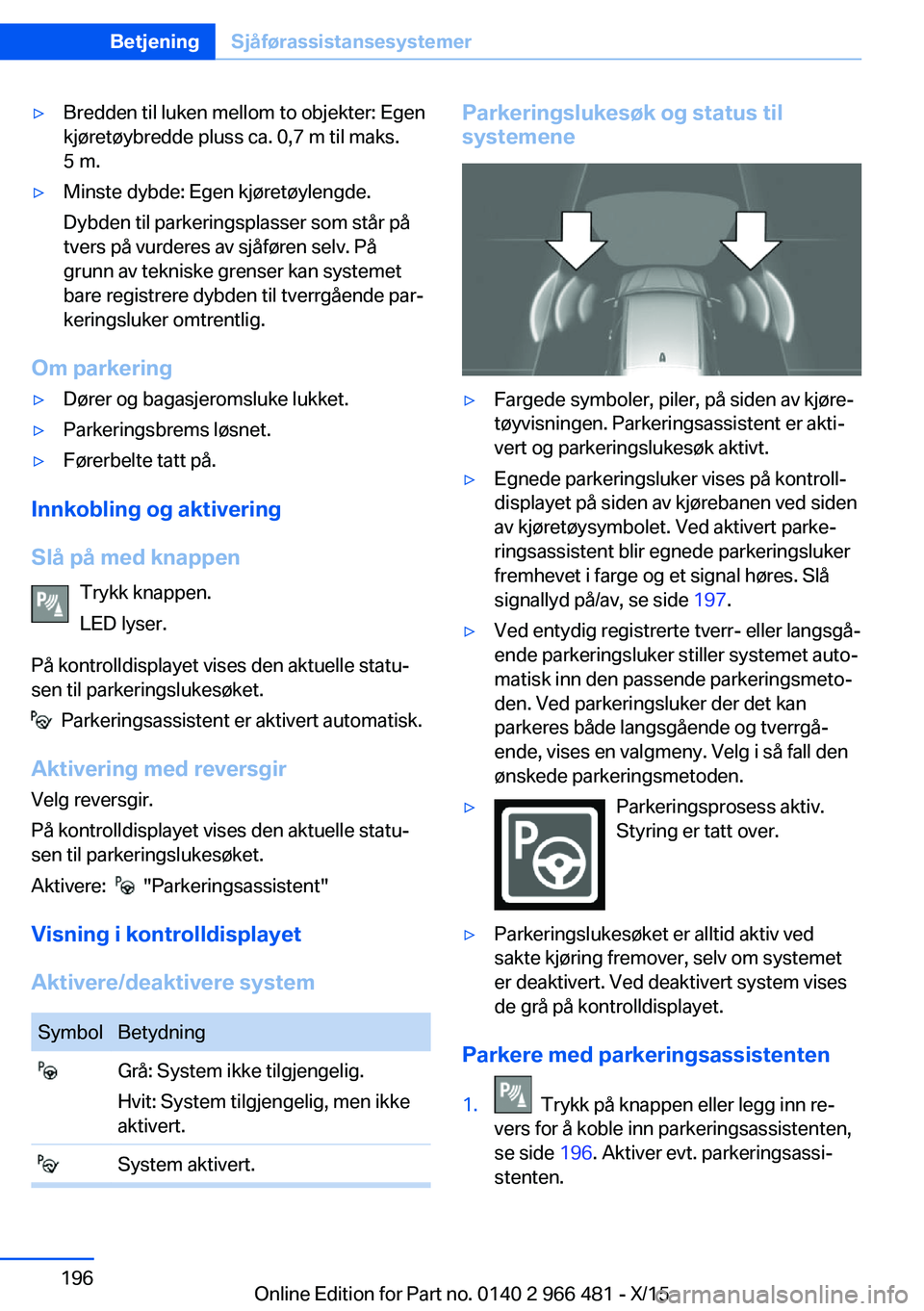

▷Bredden til luken mellom to objekter: Egen
kjøretøybredde pluss ca. 0,7 m til maks.
5 m.▷Minste dybde: Egen kjøretøylengde.
Dybden til parkeringsplasser som står på
tvers på vurderes av sjåføren selv. På
grunn av tekniske grenser kan systemet
bare registrere dybden til tverrgående par‐
keringsluker omtrentlig.
Om parkering
▷Dører og bagasjeromsluke lukket.▷Parkeringsbrems løsnet.▷Førerbelte tatt på.
Innkobling og aktivering
Slå på med knappen Trykk knappen.
LED lyser.
På kontrolldisplayet vises den aktuelle statu‐
sen til parkeringslukesøket.
Parkeringsassistent er aktivert automatisk.
Aktivering med reversgir Velg reversgir.
På kontrolldisplayet vises den aktuelle statu‐
sen til parkeringslukesøket.
Aktivere:
"Parkeringsassistent"
Visning i kontrolldisplayet
Aktivere/deaktivere system
SymbolBetydning Grå: System ikke tilgjengelig.
Hvit: System tilgjengelig, men ikke
aktivert. System aktivert.Parkeringslukesøk og status til
systemene▷Fargede symboler, piler, på siden av kjøre‐
tøyvisningen. Parkeringsassistent er akti‐
vert og parkeringslukesøk aktivt.▷Egnede parkeringsluker vises på kontroll‐
displayet på siden av kjørebanen ved siden
av kjøretøysymbolet. Ved aktivert parke‐
ringsassistent blir egnede parkeringsluker
fremhevet i farge og et signal høres. Slå
signallyd på/av, se side 197.▷Ved entydig registrerte tverr- eller langsgå‐
ende parkeringsluker stiller systemet auto‐
matisk inn den passende parkeringsmeto‐
den. Ved parkeringsluker der det kan
parkeres både langsgående og tverrgå‐
ende, vises en valgmeny. Velg i så fall den
ønskede parkeringsmetoden.▷Parkeringsprosess aktiv.
Styring er tatt over.▷Parkeringslukesøket er alltid aktiv ved
sakte kjøring fremover, selv om systemet
er deaktivert. Ved deaktivert system vises
de grå på kontrolldisplayet.
Parkere med parkeringsassistenten
1. Trykk på knappen eller legg inn re‐
vers for å koble inn parkeringsassistenten,
se side 196. Aktiver evt. parkeringsassi‐
stenten.
Seite 196BetjeningSjåførassistansesystemer196
Online Edition for Part no. 0140 2 966 481 - X/15

Parkeringsassistent er aktivert.2.Kjør forbi rekken med parkerte kjøretøyer
med en maksimal hastighet på ca. 35 km/t
og med en avstand på maksimalt 1,5 m.
Status til parkeringslukesøket og mulige
parkeringsluker vises i kontrolldisplayet, se
side 196.3.Følg instruksjonene på kontrolldisplayet.
Hold knappen til parkeringsassistenten
trykt under hele parkeringsprosessen. På
slutten av parkeringsprosessen velges vel‐
gerspakposisjon P.
Slutten til parkeringsprosessen vises på
kontrolldisplayet.4.Tilpass parkeringsposisjonen evt. selv.
Avbryte manuelt
Parkeringsassistenten kan avbrytes når som
helst:
▷ "Parkeringsassistent" Velg symbol på
kontrolldisplayet.▷Slipp knappen under parkeringsforlø‐
pet.
Avbryte automatisk
Systemet bryter automatisk av i følgende si‐
tuasjoner:
▷Når rattet holdes fast eller det styres selv.▷Evt. ved snødekket eller glatt veibane.▷Evt. ved hinder som er vanskelig å over‐
vinne, f. eks kantsteiner.▷Ved hinder som dukker opp plutselig.▷Hvis Park Distance Control PDC viser for
korte avstander.▷Ved overskridelse av et maksimalt antall
parkeringstrekk eller parkeringsvarighet.▷Ved omkobling til en annen funksjon på
kontrolldisplayet.▷Når knappen slippes.▷Ved åpen bagasjeromsluke.▷Ved åpne dører.▷Når parkeringsbremsen settes på.▷Ved akselerasjon.▷Hvis bremsepedalen holdes lenge inntryk‐
ket mens kjøretøyet står stille.▷Når førerbeltet tas av.
En Check-Control-melding vises.
Fortsette
En avbrutt parkeringsprosess kan evt. fortset‐
tes.
Aktiver parkeringsassistenten på nytt, se
side 196, og følg anvisningene i kontrolldi‐
splayet.
Slå avSystemet kan kobles ut manuelt:
Trykk knappen.
Slå signallyd for egnede
parkeringsluker på/av
Med iDrive:
1."Min bil"2."Bilinnstillinger"3."Parkering"4."Parkeringsassistent"5."Lyd ved parkeringsplass"
Innstillingen blir lagret.
Grensene til systemet
Merknad ADVARSEL
Det er ikke sikkert at systemet reagerer
pga. feil grenser i systemet. Det er fare for
ulykker eller fare for materielle skader. Over‐
hold informasjon om grensene til systemet og
grip evt. inn aktivt.◀
Seite 197SjåførassistansesystemerBetjening197
Online Edition for Part no. 0140 2 966 481 - X/15

Ingen parkeringsstøtte
Parkeringsassistenten støtter ikke i følgende
situasjoner:▷I skarpe svinger.▷I tilhengerdrift.
Funksjonsbegrensninger
Funksjonen kan være begrenset i f.eks. føl‐
gende situasjoner:
▷På ujevnt underlag, f.eks. grusveier.▷På glatt underlag.▷I sterke stiginger eller fall.▷Ved opphoping av løv eller snøhauger i
parkeringsluken.▷Ved montert kompakt reservehjul.▷Ved forandringer av en allerede målt parke‐
ringsplass.▷Ved grøfter eller stup, evt. kaikanter.
Grensene til ultralydmålingen
Registreringen av objekter kan møte på gren‐
sene til den fysikalske ultralydmålingen, f.eks.
ved følgende forutsetninger:
▷Ved småbarn og dyr.▷Ved personer med visse typer klær, f.eks.
kåper.▷Ved eksterne forstyrrelser av ultralyden,
f. eks på grunn av forbikjørende kjøretøy el‐
ler støyende maskiner.▷Ved tilsmussede, isete, skadde eller feilju‐
sterte sensorer.▷Under visse værforhold, f.eks. høy luftfuk‐
tighet, regn, snø, ekstrem varme eller sterk
vind.▷Ved tilhenger-trekkstenger og -fester på
andre kjøretøy.▷Ved tynne eller kileformede gjenstander.▷Ved objekter i bevegelse.▷Ved høye, utstikkende objekter, f.eks. veg‐
gutspring eller last.▷Ved objekter med hjørner, kanter og glatte
flater.▷Ved objekter med fine overflater eller
strukturer, f.eks. gjerder.▷Ved objekter med sprø overflater.▷Ved utstikkende last.▷Ved små og lave objekter, f.eks. kasser.▷Ved hindringer og personer i kanten av kjø‐
refilen.▷Ved myke hindringer eller hindringer av
skum.▷Ved planter eller busker.
Lave objekter som allerede vises, f.eks. kant‐
steiner, kan komme i dødsonene til sensorene
før eller etter at den varige varsellyden allerede
høres.
Last, som stikker ut over kjøretøyet, blir det
ikke tatt hensyn til.
Evt. blir parkeringsluker registrert som ikke er
egnet som sådan eller egnede parkeringsluker
blir ikke registrert.
Funksjonsfeil
En Check-Control-melding vises.
Parkeringsassistenten har sviktet. Få systemet
kontrollert.
Parkeringsassistent pluss:
Fjernstyrt parkering
Prinsipp I en egnet parkeringsplass foran, f.eks. en ga‐
rasje, kan du kjøre inn forover og rygge ut
fjernstyrt. Føreren sitter ikke i kjøretøyet, men
styrer parkeringsforløpet utenfra vha. BMW Di‐
splay-nøkkelen, se side 53.
Stopp kjøretøyet manuelt hvis det møter hin‐
dringer.
Kjøretøyet kan beveges ca. 1,5 ganger sin
lengde med BMW displaynøkkelen. Hastighe‐
ten er maksimalt 1,8 km/t.
Seite 198BetjeningSjåførassistansesystemer198
Online Edition for Part no. 0140 2 966 481 - X/15

GenereltSystemet består av følgende komponenter:▷Parkassistent, se side 194.▷BMW Display-nøkkel, se side 53.▷Park Distance Control PDC, se side 181.
Knappen på BMW Display-nøkkelen: For å
kunne flytte kjøretøyet må knappen på siden
av BMW Display-nøkkelen holdes inntrykket så
lenge parkeringsforløpet pågår. Stopp kjøre‐
tøyet manuelt hvis det støter på hindringer ved
å slippe knappen. Kjøretøyet stopper med en
nødbremsing.
Hvis ultralydsensorene oppdager hindringer i
parkeringsluken eller i enden av denne, stop‐
per systemet kjøretøyet automatisk.
For prosessens varighet blir kjørelyset slått på.
Merknader ADVARSEL
Systemet fritar ikke fra det personlige an‐
svaret å bedømme trafikksituasjonen og parke‐
ringssituasjonen korrekt. På grunn av system‐
grenser kan systemet ikke selv reagere
tilstrekkelig i alle situasjoner. Fare for ulykker.
Følg med trafikken og parkeringssituasjonen
og grip inn aktivt i situasjoner som krever det.◀
ADVARSEL
Uvedkommende, f.eks. barn, kan sette
kjøretøyet i bevegelse med BMW displaynøk‐
kelen, uten at det er personer i kjøretøyet. Fare
for ulykker. Beskytt BMW displaynøkkelen mot
bruk av uvedkommende.◀
OBS
Parkeringsassistenten kan styre over
kantsteiner eller rett på de. Det er fare for ma‐
terielle skader. Følg med trafikken og grip inn
aktivt i situasjoner som krever det.◀
ADVARSEL
Ved bruk av tilhengerfestet kan parke‐
ringsassistenten forårsake skader siden sen‐
sorene er tildekket. Det er fare for ulykker eller
fare for materielle skader. Ikke bruk parkerings‐
assistenten ved bruk med tilhenger, eller når
tilhengerfestet brukes, f.eks. sykkelstativ.◀
Oversikt
Ultralydsensorer
Med de fire ultralydsensorene på siden, piler,
og ultralydsensorene til PDC i støtfangerne,
blir parkeringslukene målt og avstandene til
hindrene målt.
For å sikre full funksjonalitet:
▷Hold sensorene rene og fri for is, se
side 302.▷Ikke sprut lenge med en høytrykksspyler,
og med en avstand på minst 30 cm på sen‐
sorene.▷Ikke klistre over sensorene.
Kameraer
I tillegg til ultralydsensorene benyttes fire ka‐
meraer under parkering.
Frontkamera.
Seite 199SjåførassistansesystemerBetjening199
Online Edition for Part no. 0140 2 966 481 - X/15

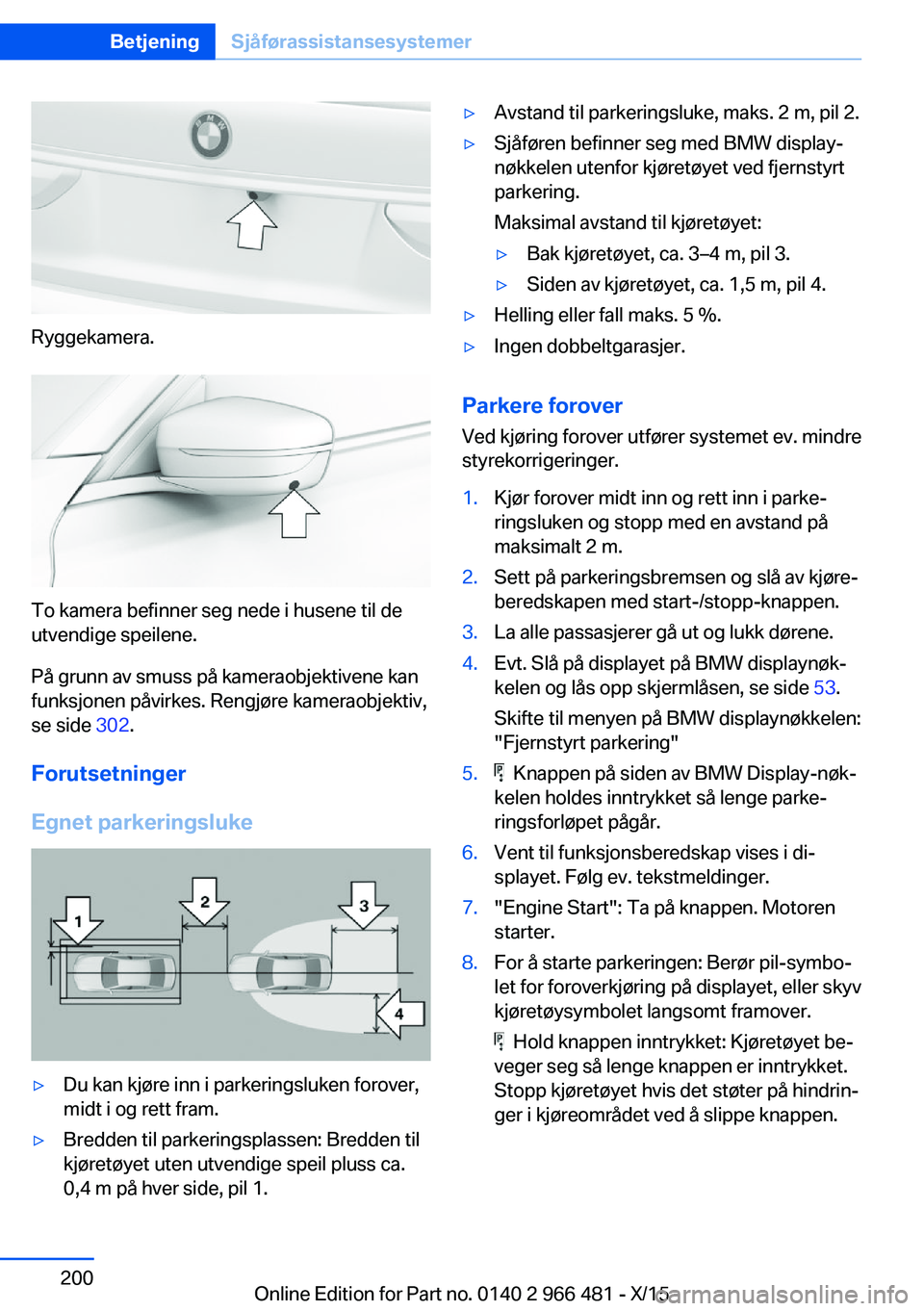

Ryggekamera.
To kamera befinner seg nede i husene til de
utvendige speilene.
På grunn av smuss på kameraobjektivene kan
funksjonen påvirkes. Rengjøre kameraobjektiv,
se side 302.
Forutsetninger
Egnet parkeringsluke
▷Du kan kjøre inn i parkeringsluken forover,
midt i og rett fram.▷Bredden til parkeringsplassen: Bredden til
kjøretøyet uten utvendige speil pluss ca.
0,4 m på hver side, pil 1.▷Avstand til parkeringsluke, maks. 2 m, pil 2.▷Sjåføren befinner seg med BMW display‐
nøkkelen utenfor kjøretøyet ved fjernstyrt
parkering.
Maksimal avstand til kjøretøyet:▷Bak kjøretøyet, ca. 3–4 m, pil 3.▷Siden av kjøretøyet, ca. 1,5 m, pil 4.▷Helling eller fall maks. 5 %.▷Ingen dobbeltgarasjer.
Parkere forover
Ved kjøring forover utfører systemet ev. mindre
styrekorrigeringer.
1.Kjør forover midt inn og rett inn i parke‐
ringsluken og stopp med en avstand på
maksimalt 2 m.2.Sett på parkeringsbremsen og slå av kjøre‐
beredskapen med start-/stopp-knappen.3.La alle passasjerer gå ut og lukk dørene.4.Evt. Slå på displayet på BMW displaynøk‐
kelen og lås opp skjermlåsen, se side 53.
Skifte til menyen på BMW displaynøkkelen:
"Fjernstyrt parkering"5. Knappen på siden av BMW Display-nøk‐
kelen holdes inntrykket så lenge parke‐
ringsforløpet pågår.6.Vent til funksjonsberedskap vises i di‐
splayet. Følg ev. tekstmeldinger.7."Engine Start": Ta på knappen. Motoren
starter.8.For å starte parkeringen: Berør pil-symbo‐
let for foroverkjøring på displayet, eller skyv
kjøretøysymbolet langsomt framover.
Hold knappen inntrykket: Kjøretøyet be‐
veger seg så lenge knappen er inntrykket.
Stopp kjøretøyet hvis det støter på hindrin‐
ger i kjøreområdet ved å slippe knappen.
Seite 200BetjeningSjåførassistansesystemer200
Online Edition for Part no. 0140 2 966 481 - X/15
