Vindrutetorkare  103Regnsensor  104Rengöring av vindruta och strål‐
kastare   10513Start/avstängning av mo‐
torn   97Automatisk start-/stoppfunk‐
tion   9814Tuta, hela ytan15Rattvärme   8516Rattinställning   8517Upplåsning av motorhuv   28018Öppna/stänga bagage‐
luckan   6119Handskfack   231
Runtom mittkonsolen
1Control-display   192Ventilation  2123Varningsblinker   294Intelligent Safety   141NFC-antenn  41Seite 14ÖverblickFörarplatsen14
Online Edition for Part no. 0140 2 966 462 - X/15

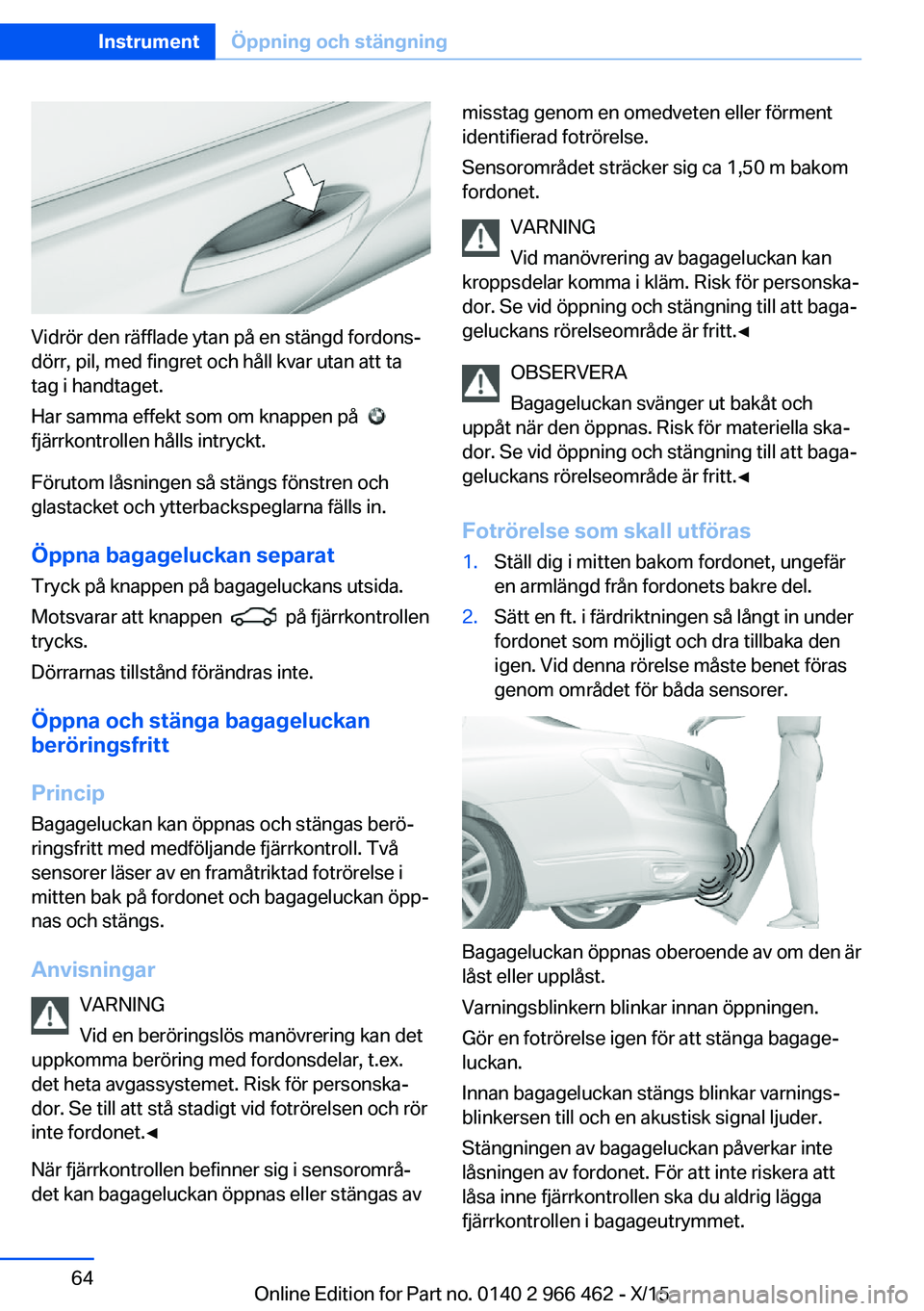

Vidrör den räfflade ytan på en stängd fordons‐
dörr, pil, med fingret och håll kvar utan att ta
tag i handtaget.
Har samma effekt som om knappen på

fjärrkontrollen hålls intryckt.
Förutom låsningen så stängs fönstren och
glastacket och ytterbackspeglarna fälls in.
Öppna bagageluckan separat Tryck på knappen på bagageluckans utsida.
Motsvarar att knappen
på fjärrkontrollen
trycks.
Dörrarnas tillstånd förändras inte.
Öppna och stänga bagageluckan beröringsfritt
Princip Bagageluckan kan öppnas och stängas berö‐
ringsfritt med medföljande fjärrkontroll. Två
sensorer läser av en framåtriktad fotrörelse i
mitten bak på fordonet och bagageluckan öpp‐
nas och stängs.
Anvisningar VARNING
Vid en beröringslös manövrering kan det
uppkomma beröring med fordonsdelar, t.ex.
det heta avgassystemet. Risk för personska‐
dor. Se till att stå stadigt vid fotrörelsen och rör
inte fordonet.◀
När fjärrkontrollen befinner sig i sensorområ‐ det kan bagageluckan öppnas eller stängas av
misstag genom en omedveten eller förment
identifierad fotrörelse.
Sensorområdet sträcker sig ca 1,50 m bakom
fordonet.
VARNING
Vid manövrering av bagageluckan kan
kroppsdelar komma i kläm. Risk för personska‐
dor. Se vid öppning och stängning till att baga‐
geluckans rörelseområde är fritt.◀
OBSERVERA
Bagageluckan svänger ut bakåt och
uppåt när den öppnas. Risk för materiella ska‐
dor. Se vid öppning och stängning till att baga‐
geluckans rörelseområde är fritt.◀
Fotrörelse som skall utföras1.Ställ dig i mitten bakom fordonet, ungefär
en armlängd från fordonets bakre del.2.Sätt en ft. i färdriktningen så långt in under
fordonet som möjligt och dra tillbaka den
igen. Vid denna rörelse måste benet föras
genom området för båda sensorer.
Bagageluckan öppnas oberoende av om den är
låst eller upplåst.
Varningsblinkern blinkar innan öppningen.
Gör en fotrörelse igen för att stänga bagage‐
luckan.
Innan bagageluckan stängs blinkar varnings‐
blinkersen till och en akustisk signal ljuder.
Stängningen av bagageluckan påverkar inte
låsningen av fordonet. För att inte riskera att
låsa inne fjärrkontrollen ska du aldrig lägga
fjärrkontrollen i bagageutrymmet.
Seite 64InstrumentÖppning och stängning64
Online Edition for Part no. 0140 2 966 462 - X/15

Komfortläge
Om glastaket inte öppnas helt med hjälp av au‐
tomatiken så nåddes komfortläget. I den här
positionen så är vindljudet i kupén som allra
lägst.
Vill du fortsätta att stänga eller öppna taket
måste du trycka på knappen igen.
Öppna/stäng den skjutbara
vindavvisaren bak
I manöverfältet i innertaket Tryck på knappen för att öppna den
skjutbara vindavvisaren bak.
Tryck på knappen igen för att stoppa rörelsen.
Tryck på knappen för att stänga den
skjutbara vindavvisaren.
Tryck på knappen igen för att stoppa rörelsen.
I manöverfältet i bakdörrarna
Den skjutbara vindavvisaren bak kan inte ma‐
növreras med omkopplaren i baksätet om sä‐
kerhetsfunktionen, se sid 69, är tillkopplad.
Tryck på knappen för att öppna den
stängda skjutbara vindavvisaren eller
för att stänga den öppna skjutbara vindavvisa‐
ren.
Tryck på knappen igen för att stoppa rörelsen.
Nästa gång knappen trycks in körs den skjut‐
bara vindavvisaren i motsatt riktning.
BMW Touch Command
Den skjutbara vindavvisaren bak kan även ma‐
növreras med BMW Touch Command.
Funktion vid upplåsning/låsning
Om fordonet låses från utsidan stängs auto‐ matiskt den skjutbara vindavvisaren bak.
Vid upplåsning körs den skjutbara vindavvisa‐
ren automatiskt till det läge den befann sig i in‐
nan fordonet låstes.Stänga vid regn
Princip I viloläget körs det öppna glastaket automatiskt
till det upplyfta läget under följande villkor:▷När det börjar regna.▷Sex timmar efter låsning.
Funktionsförutsättning
▷Regnsensorn får inte vara övertäckt i inner‐
backspegelns område. Det kan t.ex. vara
fallet om fordonet står till hälften under en
carport.▷Fordonet befinner sig i vilotillstånd.▷Funktionen har aktiverats i inställningarna,
se sid 65.
Funktionsfel
I följande fall stängs inte det öppna glastaket:
▷Glastaket är blockerat.▷Klämskyddet är inte säkerställt.▷Det finns ett systemfel som t.ex. beror på
ett tillfälligt strömavbrott. I detta fall kan en
initiering av glastaket, se sid 73, åtgärda
problemet.
Ett felmeddelande visas i Control-displayen.
Det görs inget upprepat stängningsförsök.
Klämskydd Om stängningskraften överstiger ett visst
värde när glastaket stängs eller sänks ned från
upphöjt läge, avbryts stängningen ungefär från
och med mitten av taköppningen.
Glastaket öppnas något igen.
VARNING
När glastaket manövreras kan kroppsde‐
lar hamna i kläm. Risk för personskador. Se vid
öppning och stängning till att glastakets rörel‐
seområde är fritt.◀
Seite 72InstrumentÖppning och stängning72
Online Edition for Part no. 0140 2 966 462 - X/15

Stäng av körberedskap
Steptronic-växellåda1.Ställ växelspaken i läge P när bilen står
stilla.2.Tryck på start-/stoppknappen.
Motorn stängs av.3.Dra åt parkeringsbromsen.
Före inkörning i en tvättanläggning
För att fordonet skall kunna rulla i tvättanlägg‐
ningen måste man ta hänsyn till informationen i
Tvätta i automatiska tvättanläggningar, se
sid 299 .
Automatisk start-/
stoppfunktion
Princip Den automatisk start-/stoppfunktionen hjälper
till att spara bränsle. Systemet stänger av mo‐
torn när man stannar i exempelvis en kö eller
vid trafikljus. Körberedskapen förblir aktiverad.
Vid igångkörningen startar motorn automa‐
tiskt.
Anvisning
Efter varje motorstart via start-/stoppknappen
är den automatiska start-/stoppfunktionen
redo. Funktionen aktiveras från ca 5 km/h.
Beroende på valt körläge, se sid 110, aktiveras
resp. avaktiveras systemet automatiskt.
Avstängning av motorn Motorn stängs automatiskt av vid stopp under
följande förutsättningar:
▷Växelväljaren i växelväljarläge D.▷Bromspedalen nedtrampad så länge bilen
står stilla eller bilen hålls kvar med Automa‐
tic Hold.▷Förarbältet fastspänt eller förardörren
stängd.När motorn är avstängd reduceras luftmäng‐
den från klimatanläggningen.
Indikeringar på kombiinstrumentet Visningen på varvtalssensorn
signalerar att den automatiska
start-/stoppfunktionen är klar för
automatisk motorstart.
Visningen signaliserar att förut‐
sättningen för ett automatiskt
motorstopp inte är uppfyllt.
Funktionsbegränsningar I följande situationer stängs inte motorn av au‐
tomatiskt:▷I kraftig lutning.▷Bromsen inte tillräckligt hårt nedtrampad.▷Hög yttertemperatur och körning av klima‐
tautomatiken.▷Kupén ännu inte tillräckligt varm eller sval.▷Vid risk för imbildning.▷Motorn eller andra delar är inte driftvarma.▷Motorkylning krävs.▷Stort rattutslag eller stor rattrörelse.▷Fordonsbatteriet är kraftigt urladdat.▷I höjdnivåer.▷Motorhuven är upplåst.▷Parkeringsassistenten är aktiverad.▷Stop-and-go-trafik.▷Växelväljarläge N eller R.▷Efter backning.▷Användning av bränsle med hög etanolhalt.
Start av motorn
Vid igångkörningen startar motorn automatiskt
vid följande villkor.
▷När bromspedalen släpps upp.Seite 98InstrumentKörning98
Online Edition for Part no. 0140 2 966 462 - X/15

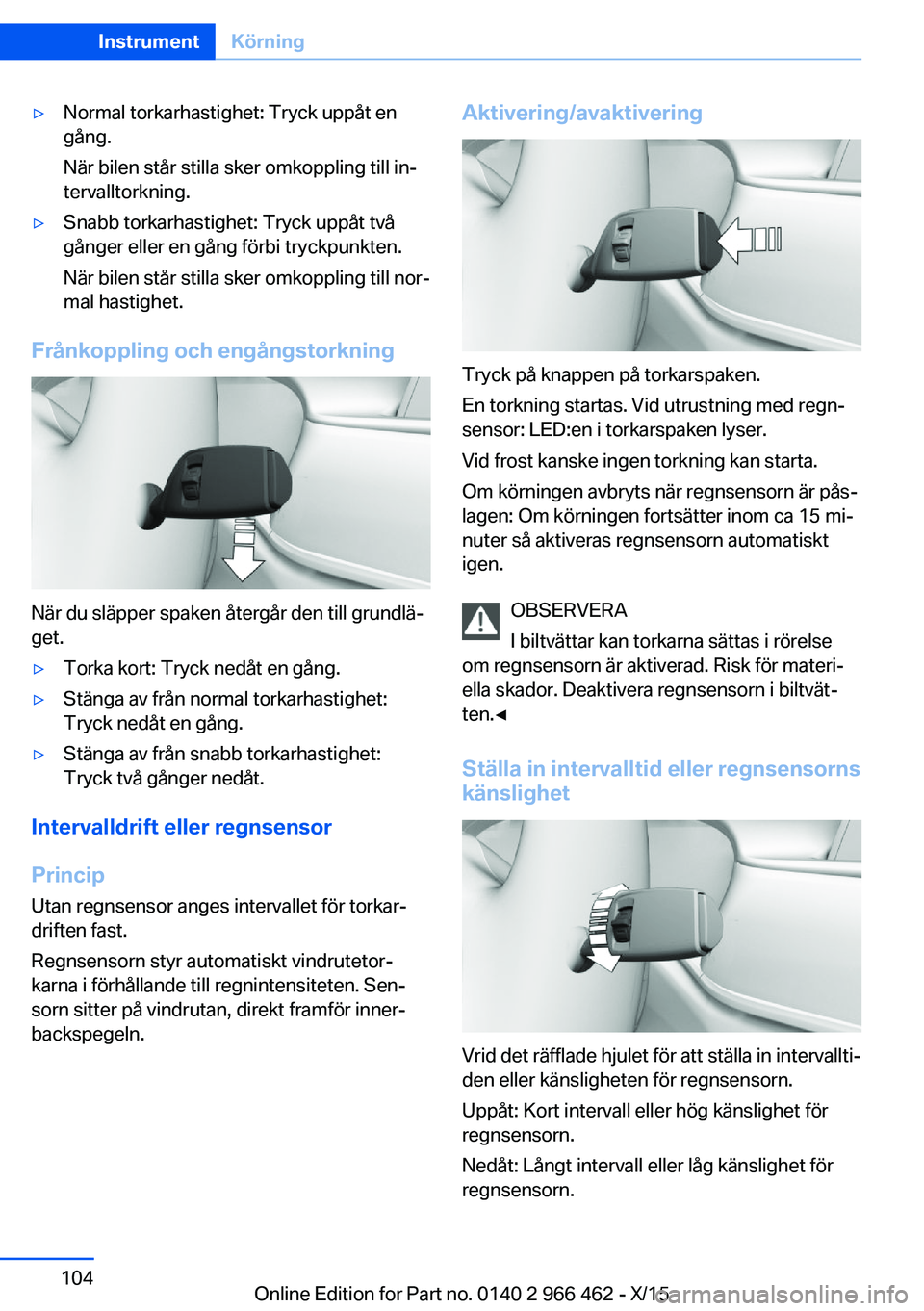

▷Normal torkarhastighet: Tryck uppåt en
gång.
När bilen står stilla sker omkoppling till in‐
tervalltorkning.▷Snabb torkarhastighet: Tryck uppåt två
gånger eller en gång förbi tryckpunkten.
När bilen står stilla sker omkoppling till nor‐
mal hastighet.
Frånkoppling och engångstorkning
När du släpper spaken återgår den till grundlä‐
get.
▷Torka kort: Tryck nedåt en gång.▷Stänga av från normal torkarhastighet:
Tryck nedåt en gång.▷Stänga av från snabb torkarhastighet:
Tryck två gånger nedåt.
Intervalldrift eller regnsensor
Princip Utan regnsensor anges intervallet för torkar‐
driften fast.
Regnsensorn styr automatiskt vindrutetor‐
karna i förhållande till regnintensiteten. Sen‐
sorn sitter på vindrutan, direkt framför inner‐
backspegeln.
Aktivering/avaktivering
Tryck på knappen på torkarspaken.
En torkning startas. Vid utrustning med regn‐
sensor: LED:en i torkarspaken lyser.
Vid frost kanske ingen torkning kan starta.
Om körningen avbryts när regnsensorn är pås‐
lagen: Om körningen fortsätter inom ca 15 mi‐
nuter så aktiveras regnsensorn automatiskt
igen.
OBSERVERA
I biltvättar kan torkarna sättas i rörelse
om regnsensorn är aktiverad. Risk för materi‐
ella skador. Deaktivera regnsensorn i biltvät‐
ten.◀
Ställa in intervalltid eller regnsensorns känslighet
Vrid det räfflade hjulet för att ställa in intervallti‐
den eller känsligheten för regnsensorn.
Uppåt: Kort intervall eller hög känslighet för
regnsensorn.
Nedåt: Långt intervall eller låg känslighet för
regnsensorn.
Seite 104InstrumentKörning104
Online Edition for Part no. 0140 2 966 462 - X/15

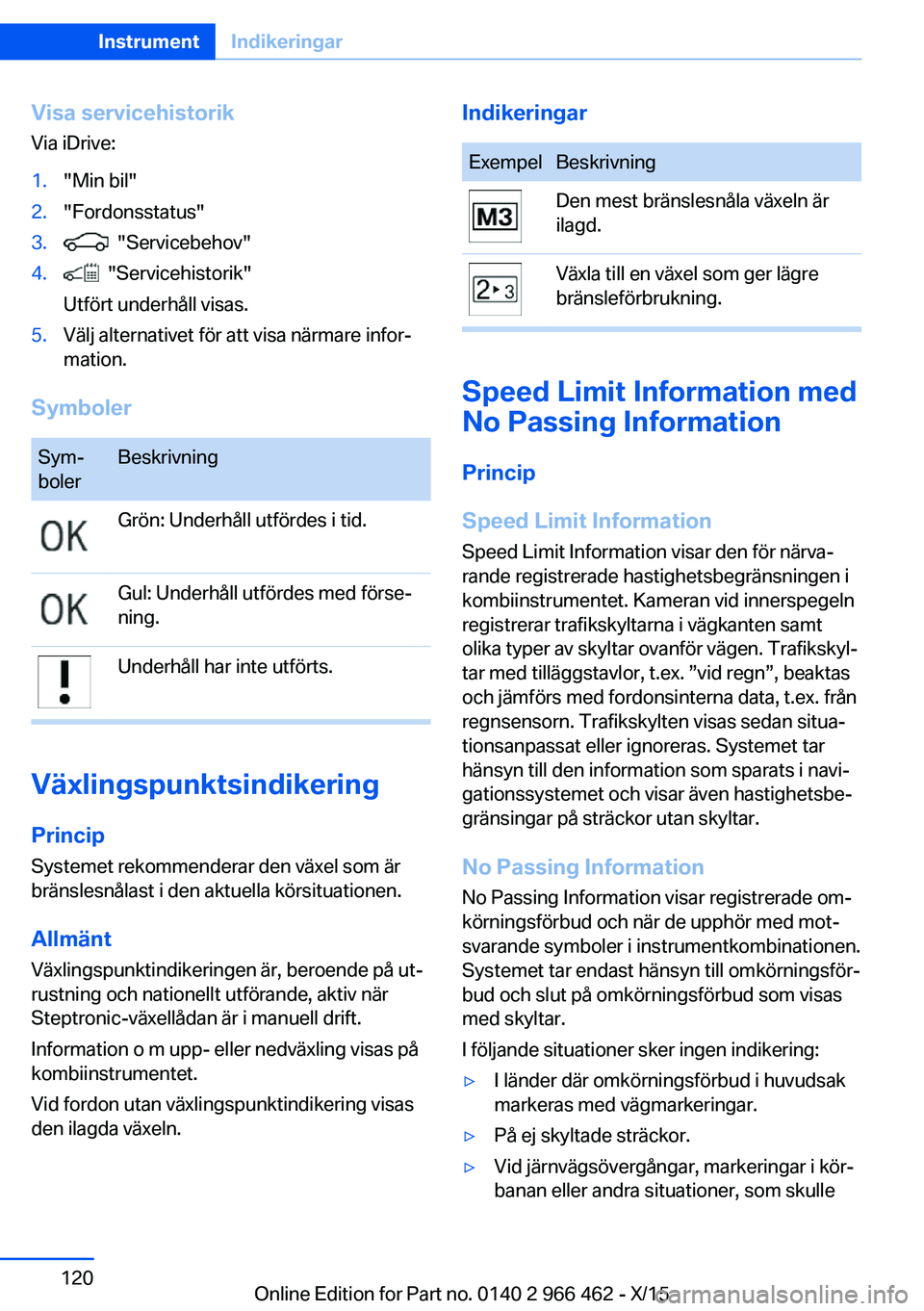

Visa servicehistorik
Via iDrive:1."Min bil"2."Fordonsstatus"3. "Servicebehov"4. "Servicehistorik"
Utfört underhåll visas.5.Välj alternativet för att visa närmare infor‐
mation.
Symboler
Sym‐
bolerBeskrivningGrön: Underhåll utfördes i tid.Gul: Underhåll utfördes med förse‐
ning.Underhåll har inte utförts.
Växlingspunktsindikering
Princip Systemet rekommenderar den växel som är
bränslesnålast i den aktuella körsituationen.
Allmänt
Växlingspunktindikeringen är, beroende på ut‐
rustning och nationellt utförande, aktiv när
Steptronic-växellådan är i manuell drift.
Information o m upp- eller nedväxling visas på
kombiinstrumentet.
Vid fordon utan växlingspunktindikering visas
den ilagda växeln.
IndikeringarExempelBeskrivningDen mest bränslesnåla växeln är
ilagd.Växla till en växel som ger lägre
bränsleförbrukning.
Speed Limit Information med
No Passing Information
Princip
Speed Limit Information Speed Limit Information visar den för närva‐
rande registrerade hastighetsbegränsningen i
kombiinstrumentet. Kameran vid innerspegeln
registrerar trafikskyltarna i vägkanten samt
olika typer av skyltar ovanför vägen. Trafikskyl‐
tar med tilläggstavlor, t.ex. ”vid regn”, beaktas
och jämförs med fordonsinterna data, t.ex. från
regnsensorn. Trafikskylten visas sedan situa‐
tionsanpassat eller ignoreras. Systemet tar
hänsyn till den information som sparats i navi‐
gationssystemet och visar även hastighetsbe‐
gränsingar på sträckor utan skyltar.
No Passing Information
No Passing Information visar registrerade om‐
körningsförbud och när de upphör med mot‐
svarande symboler i instrumentkombinationen.
Systemet tar endast hänsyn till omkörningsför‐
bud och slut på omkörningsförbud som visas
med skyltar.
I följande situationer sker ingen indikering:
▷I länder där omkörningsförbud i huvudsak
markeras med vägmarkeringar.▷På ej skyltade sträckor.▷Vid järnvägsövergångar, markeringar i kör‐
banan eller andra situationer, som skulleSeite 120InstrumentIndikeringar120
Online Edition for Part no. 0140 2 966 462 - X/15

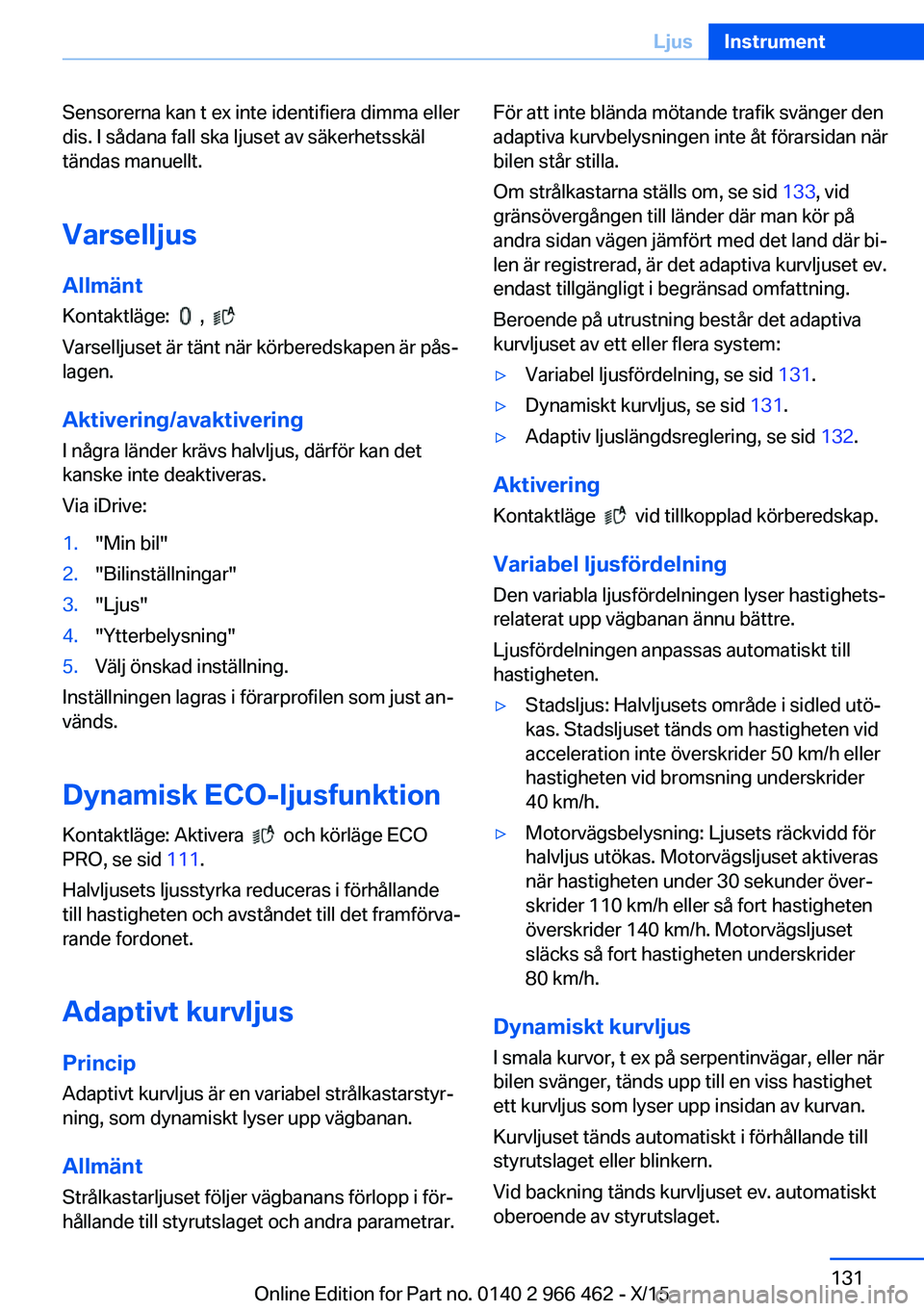

Sensorerna kan t ex inte identifiera dimma eller
dis. I sådana fall ska ljuset av säkerhetsskäl
tändas manuellt.
Varselljus Allmänt
Kontaktläge:
,
Varselljuset är tänt när körberedskapen är pås‐
lagen.
Aktivering/avaktivering
I några länder krävs halvljus, därför kan det
kanske inte deaktiveras.
Via iDrive:
1."Min bil"2."Bilinställningar"3."Ljus"4."Ytterbelysning"5.Välj önskad inställning.
Inställningen lagras i förarprofilen som just an‐
vänds.
Dynamisk ECO-ljusfunktion
Kontaktläge: Aktivera
och körläge ECO
PRO, se sid 111.
Halvljusets ljusstyrka reduceras i förhållande
till hastigheten och avståndet till det framförva‐
rande fordonet.
Adaptivt kurvljus Princip
Adaptivt kurvljus är en variabel strålkastarstyr‐
ning, som dynamiskt lyser upp vägbanan.
Allmänt
Strålkastarljuset följer vägbanans förlopp i för‐
hållande till styrutslaget och andra parametrar.
För att inte blända mötande trafik svänger den
adaptiva kurvbelysningen inte åt förarsidan när
bilen står stilla.
Om strålkastarna ställs om, se sid 133, vid
gränsövergången till länder där man kör på
andra sidan vägen jämfört med det land där bi‐
len är registrerad, är det adaptiva kurvljuset ev.
endast tillgängligt i begränsad omfattning.
Beroende på utrustning består det adaptiva
kurvljuset av ett eller flera system:▷Variabel ljusfördelning, se sid 131.▷Dynamiskt kurvljus, se sid 131.▷Adaptiv ljuslängdsreglering, se sid 132.
Aktivering
Kontaktläge
vid tillkopplad körberedskap.
Variabel ljusfördelning
Den variabla ljusfördelningen lyser hastighets‐
relaterat upp vägbanan ännu bättre.
Ljusfördelningen anpassas automatiskt till
hastigheten.
▷Stadsljus: Halvljusets område i sidled utö‐
kas. Stadsljuset tänds om hastigheten vid
acceleration inte överskrider 50 km/h eller
hastigheten vid bromsning underskrider
40 km/h.▷Motorvägsbelysning: Ljusets räckvidd för
halvljus utökas. Motorvägsljuset aktiveras
när hastigheten under 30 sekunder över‐
skrider 110 km/h eller så fort hastigheten
överskrider 140 km/h. Motorvägsljuset
släcks så fort hastigheten underskrider
80 km/h.
Dynamiskt kurvljus
I smala kurvor, t ex på serpentinvägar, eller när
bilen svänger, tänds upp till en viss hastighet
ett kurvljus som lyser upp insidan av kurvan.
Kurvljuset tänds automatiskt i förhållande till
styrutslaget eller blinkern.
Vid backning tänds kurvljuset ev. automatiskt
oberoende av styrutslaget.
Seite 131LjusInstrument131
Online Edition for Part no. 0140 2 966 462 - X/15

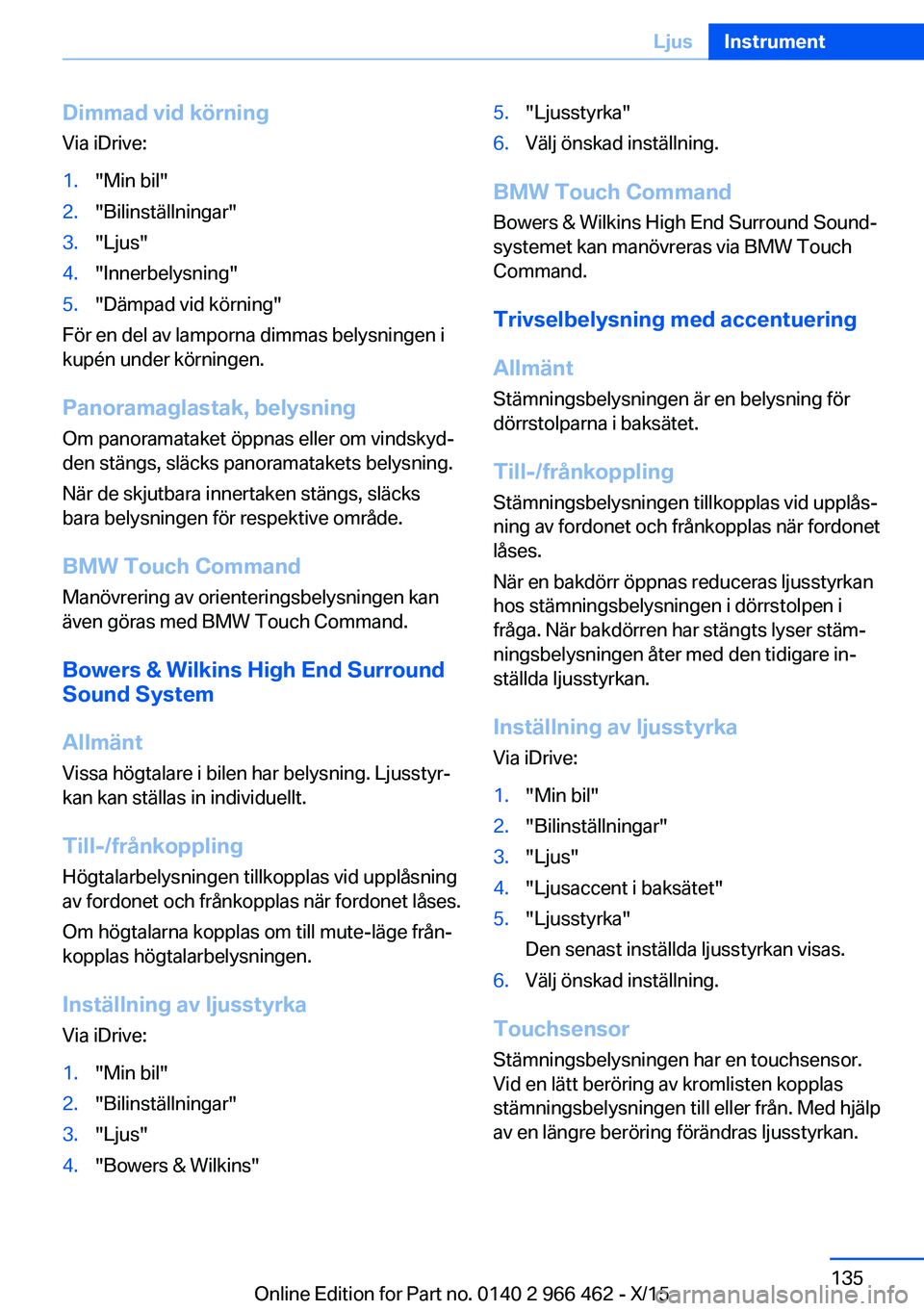

Dimmad vid körning
Via iDrive:1."Min bil"2."Bilinställningar"3."Ljus"4."Innerbelysning"5."Dämpad vid körning"
För en del av lamporna dimmas belysningen i
kupén under körningen.
Panoramaglastak, belysning
Om panoramataket öppnas eller om vindskyd‐
den stängs, släcks panoramatakets belysning.
När de skjutbara innertaken stängs, släcks
bara belysningen för respektive område.
BMW Touch Command Manövrering av orienteringsbelysningen kan
även göras med BMW Touch Command.
Bowers & Wilkins High End Surround
Sound System
Allmänt
Vissa högtalare i bilen har belysning. Ljusstyr‐
kan kan ställas in individuellt.
Till-/frånkoppling
Högtalarbelysningen tillkopplas vid upplåsning
av fordonet och frånkopplas när fordonet låses.
Om högtalarna kopplas om till mute-läge från‐
kopplas högtalarbelysningen.
Inställning av ljusstyrka
Via iDrive:
1."Min bil"2."Bilinställningar"3."Ljus"4."Bowers & Wilkins"5."Ljusstyrka"6.Välj önskad inställning.
BMW Touch Command
Bowers & Wilkins High End Surround Sound-
systemet kan manövreras via BMW Touch
Command.
Trivselbelysning med accentueringAllmänt
Stämningsbelysningen är en belysning för
dörrstolparna i baksätet.
Till-/frånkoppling
Stämningsbelysningen tillkopplas vid upplås‐
ning av fordonet och frånkopplas när fordonet
låses.
När en bakdörr öppnas reduceras ljusstyrkan
hos stämningsbelysningen i dörrstolpen i
fråga. När bakdörren har stängts lyser stäm‐
ningsbelysningen åter med den tidigare in‐
ställda ljusstyrkan.
Inställning av ljusstyrka Via iDrive:
1."Min bil"2."Bilinställningar"3."Ljus"4."Ljusaccent i baksätet"5."Ljusstyrka"
Den senast inställda ljusstyrkan visas.6.Välj önskad inställning.
Touchsensor Stämningsbelysningen har en touchsensor.
Vid en lätt beröring av kromlisten kopplas
stämningsbelysningen till eller från. Med hjälp
av en längre beröring förändras ljusstyrkan.
Seite 135LjusInstrument135
Online Edition for Part no. 0140 2 966 462 - X/15

Tryck på upprepat knappen. Inställ‐
ningen växlar mellan följande:
"ALL ON": Alla Intelligent Safety-system är ak‐
tiva. För underfunktionerna, t.ex. inställning för
varningstidpunkten, aktiveras grundinställ‐
ningar.
"INDIVIDUAL": Intelligent Safety-systemen ak‐
tiveras i enlighet med de individuella inställ‐
ningarna.
Vissa Intelligent Safety-system kan inte
stängas av separat.
Håll knappen nedtryckt:
Alla Intelligent Safety-system stängs
av.
Påkörningsvarning med
bromsfunktion
Princip Systemet kan hjälpa till att undvika olyckor.
Om en olycka inte kan undvikas hjälper syste‐
met till att minska sammanstötningshastighe‐
ten.
Systemet varnar för möjlig kollisionsrisk och
bromsar in automatiskt.
Systemet styrs via en kamera.
Vid utrustning med aktiv hastighetsreglering
med Stop & Go-funktion, ACC, styrs krockvar‐
ningssystemet även via farthållningens radar‐
sensor.
Påkörningsvarningen fungerar även när hastig‐
hetsregleringen är avaktiverad.
Om man medvetet närmar sig ett fordon kom‐
mer krockvarningen och bromsingreppet se‐
nare, så att man slipper få omotiverade sy‐
stemreaktioner.
Allmänt
Fr o m ca 5 km/h varnar systemet i två steg för
en eventuell kollisionsrisk. Tidpunkten fördessa varningar kan variera beroende på aktu‐
ell körsituation.
Räckvidd
Det tas hänsyn till föremål när de har registre‐
rats av systemet.
Anvisningar VARNING
Indikeringar och varningar fråntar inte
föraren det egna ansvaret. På grund av sy‐
stembegränsningar kan systemets varningar
eller reaktioner komma sent eller inte alls eller
vara felaktiga. Risk för olyckor. Anpassa kör‐
sättet till trafikförhållandena. Håll trafiksituatio‐
nen under uppsikt och ingrip aktivt vid behov.◀
VARNING
Pga. systemgränserna kan det uppstå fel
på enskilda funktioner vid bogsering med Intel‐
ligent Safety-systemen aktiverade, t.ex. krock‐
varning med bromsfunktion. Risk för olyckor.
Frånkoppla alla Intelligent Safety-system före
bogsering.◀
Seite 142InstrumentSäkerhet142
Online Edition for Part no. 0140 2 966 462 - X/15

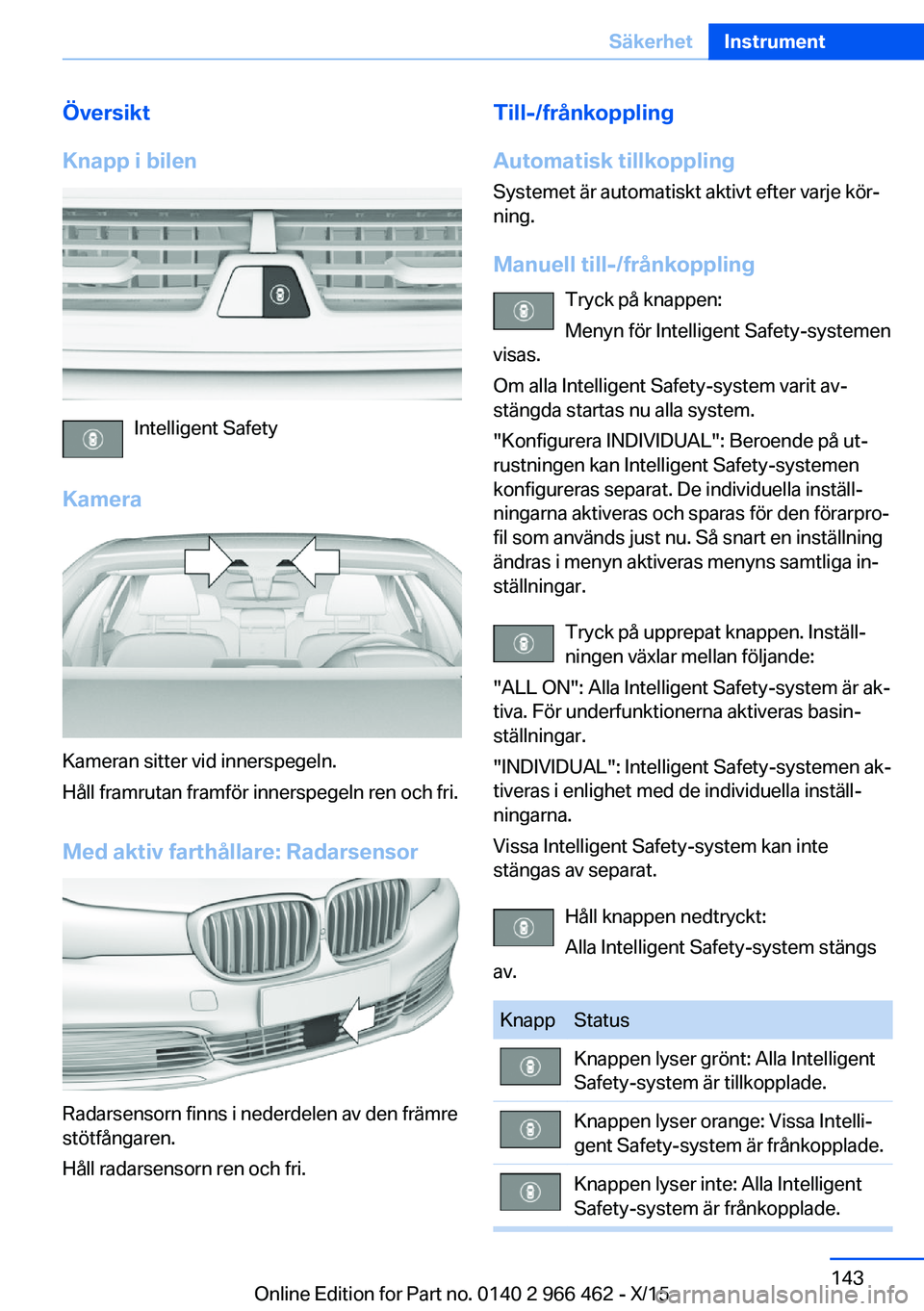

Översikt
Knapp i bilen
Intelligent Safety
Kamera
Kameran sitter vid innerspegeln.
Håll framrutan framför innerspegeln ren och fri.
Med aktiv farthållare: Radarsensor
Radarsensorn finns i nederdelen av den främre
stötfångaren.
Håll radarsensorn ren och fri.
Till-/frånkoppling
Automatisk tillkoppling
Systemet är automatiskt aktivt efter varje kör‐
ning.
Manuell till-/frånkoppling Tryck på knappen:
Menyn för Intelligent Safety-systemen
visas.
Om alla Intelligent Safety-system varit av‐
stängda startas nu alla system.
"Konfigurera INDIVIDUAL": Beroende på ut‐
rustningen kan Intelligent Safety-systemen
konfigureras separat. De individuella inställ‐
ningarna aktiveras och sparas för den förarpro‐
fil som används just nu. Så snart en inställning
ändras i menyn aktiveras menyns samtliga in‐
ställningar.
Tryck på upprepat knappen. Inställ‐
ningen växlar mellan följande:
"ALL ON": Alla Intelligent Safety-system är ak‐
tiva. För underfunktionerna aktiveras basin‐
ställningar.
"INDIVIDUAL": Intelligent Safety-systemen ak‐
tiveras i enlighet med de individuella inställ‐
ningarna.
Vissa Intelligent Safety-system kan inte
stängas av separat.
Håll knappen nedtryckt:
Alla Intelligent Safety-system stängs
av.KnappStatusKnappen lyser grönt: Alla Intelligent
Safety-system är tillkopplade.Knappen lyser orange: Vissa Intelli‐
gent Safety-system är frånkopplade.Knappen lyser inte: Alla Intelligent
Safety-system är frånkopplade.Seite 143SäkerhetInstrument143
Online Edition for Part no. 0140 2 966 462 - X/15
