BMW MOTORRAD F 650 GS DAKAR 2003 Betriebsanleitung (in German)
Manufacturer: BMW MOTORRAD, Model Year: 2003, Model line: F 650 GS DAKAR, Model: BMW MOTORRAD F 650 GS DAKAR 2003Pages: 88, PDF-Größe: 6.97 MB
Page 11 of 88
111
9
Übersicht und Bedienung

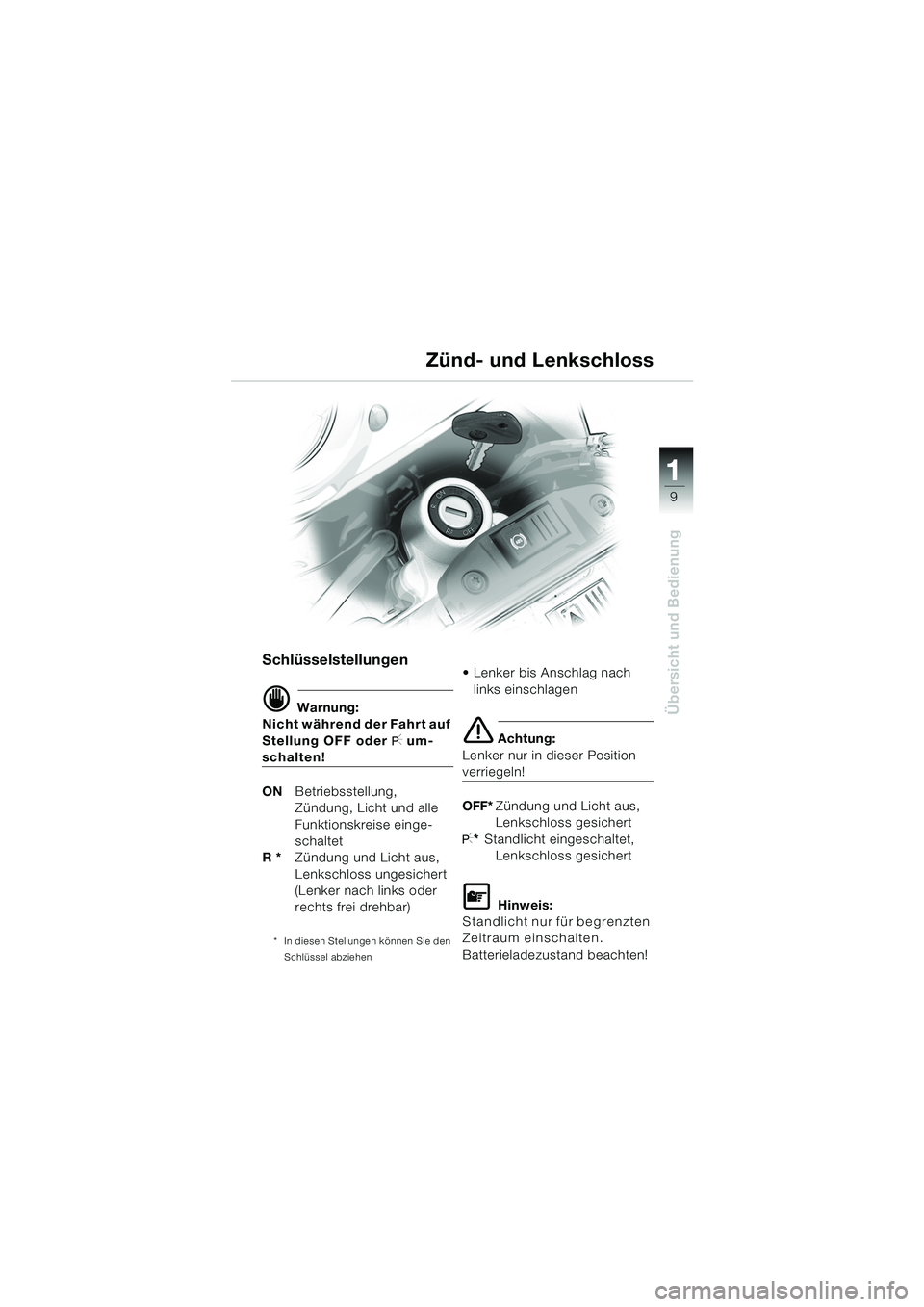

Zünd- und Lenkschloss
Schlüsselstellungen
d Warnung:
Nicht während der Fahrt auf
Stellung OFF oder
I um-
schalten!
ON Betriebsstellung,
Zündung, Licht und alle
Funktionskreise einge-
schaltet
R * Zündung und Licht aus,
Lenkschloss ungesichert
(Lenker nach links oder
rechts frei drehbar)
* In diesen Stellungen können Sie den
Schlüssel abziehen
Lenker bis Anschlag nach links einschlagen
e Achtung:
Lenker nur in dieser Position
verriegeln!
OFF* Zündung und Licht aus,
Lenkschloss gesichert
I*Standlicht eingeschaltet,
Lenkschloss gesichert
L Hinweis:
Standlicht nur für begrenzten
Zeitraum einschalten.
Batterieladezustand beachten!
10R13bkd4.book Seite 9 Montag, 22. September 2003 4:23 16
Page 12 of 88
11
10
Übersicht und Bedienung

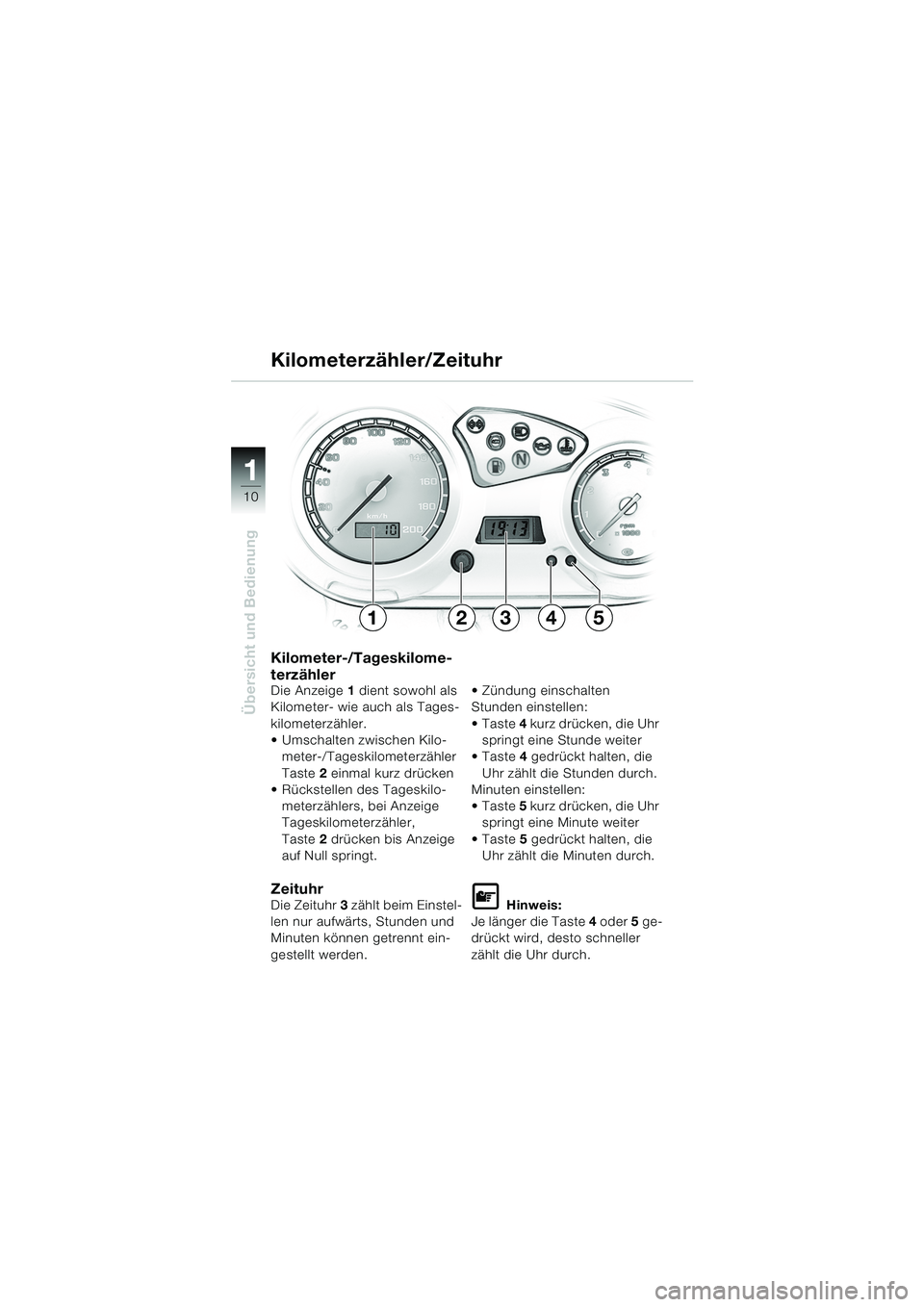

Kilometer-/Tageskilome-
terzähler
Die Anzeige 1 dient sowohl als
Kilometer- wie auch als Tages-
kilometerzähler.
Umschalten zwischen Kilo-
meter-/Tageskilometerzähler
Taste 2 einmal kurz drücken
Rückstellen des Tageskilo-
meterzählers, bei Anzeige
Tageskilometerzähler,
Taste 2 drücken bis Anzeige
auf Null springt.
ZeituhrDie Zeituhr 3 zählt beim Einstel-
len nur aufwärts, Stunden und
Minuten können getrennt ein-
gestellt werden. Zündung einschalten
Stunden einstellen:
Taste
4 kurz drücken, die Uhr
springt eine Stunde weiter
Taste 4 gedrückt halten, die
Uhr zählt die Stunden durch.
Minuten einstellen:
Taste 5 kurz drücken, die Uhr
springt eine Minute weiter
Taste 5 gedrückt halten, die
Uhr zählt die Minuten durch.L Hinweis:
Je länger die Taste 4 oder 5 ge-
drückt wird, desto schneller
zählt die Uhr durch.
Kilometerzähler/Zeituhr
12345
10R13bkd4.book Seite 10 Montag, 22. September 2003 4:23 16
Page 13 of 88
111
11
Übersicht und Bedienung

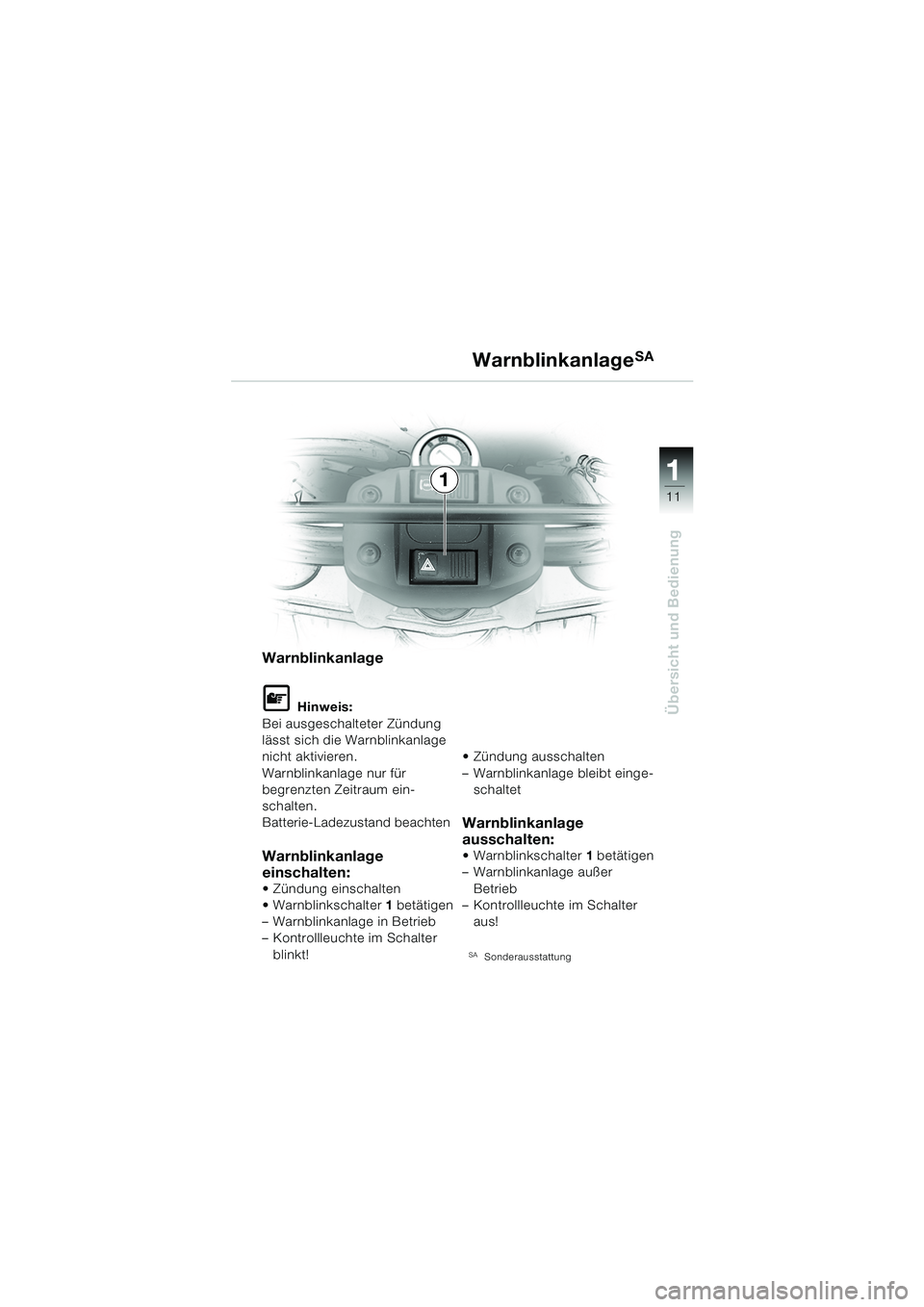

WarnblinkanlageSA
Warnblinkanlage
L Hinweis:
Bei ausgeschalteter Zündung
lässt sich die Warnblinkanlage
nicht aktivieren.
Warnblinkanlage nur für
begrenzten Zeitraum ein-
schalten.
Batterie-Ladezustand beachten
Warnblinkanlage
einschalten:
Zündung einschalten
Warnblinkschalter 1 betätigen
– Warnblinkanlage in Betrieb
– Kontrollleuchte im Schalter blinkt! Zündung ausschalten
– Warnblinkanlage bleibt einge-
schaltet
Warnblinkanlage
ausschalten:
Warnblinkschalter 1 betätigen
– Warnblinkanlage außer
Betrieb
– Kontrollleuchte im Schalter
aus!
SASonderausstattung
1
10R13bkd4.book Seite 11 Montag, 22. September 2003 4:23 16
Page 14 of 88
11
12
Übersicht und Bedienung

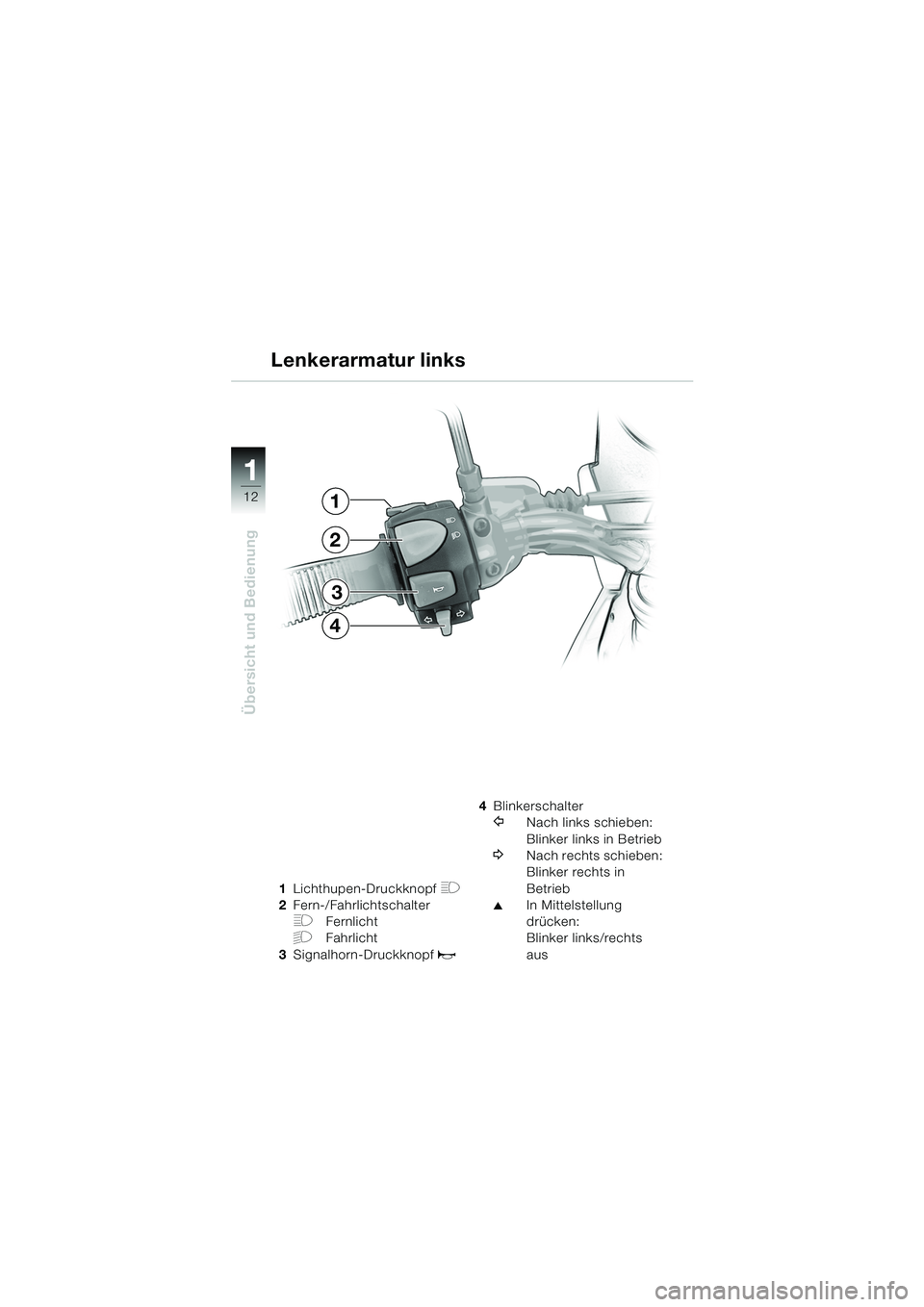

1Lichthupen-Druckknopf H
2Fern-/Fahrlichtschalter
FFernlicht
GFahrlicht
3 Signalhorn-Druckknopf
z
4Blinkerschalter
YNach links schieben:
Blinker links in Betrieb
WNach rechts schieben:
Blinker rechts in
Betrieb
▲In Mittelstellung
drücken:
Blinker links/rechts
aus
Lenkerarmatur links
1
2
3
4
10R13bkd4.book Seite 12 Montag, 22. September 2003 4:23 16
Page 15 of 88
111
13
Übersicht und Bedienung
5
7
6

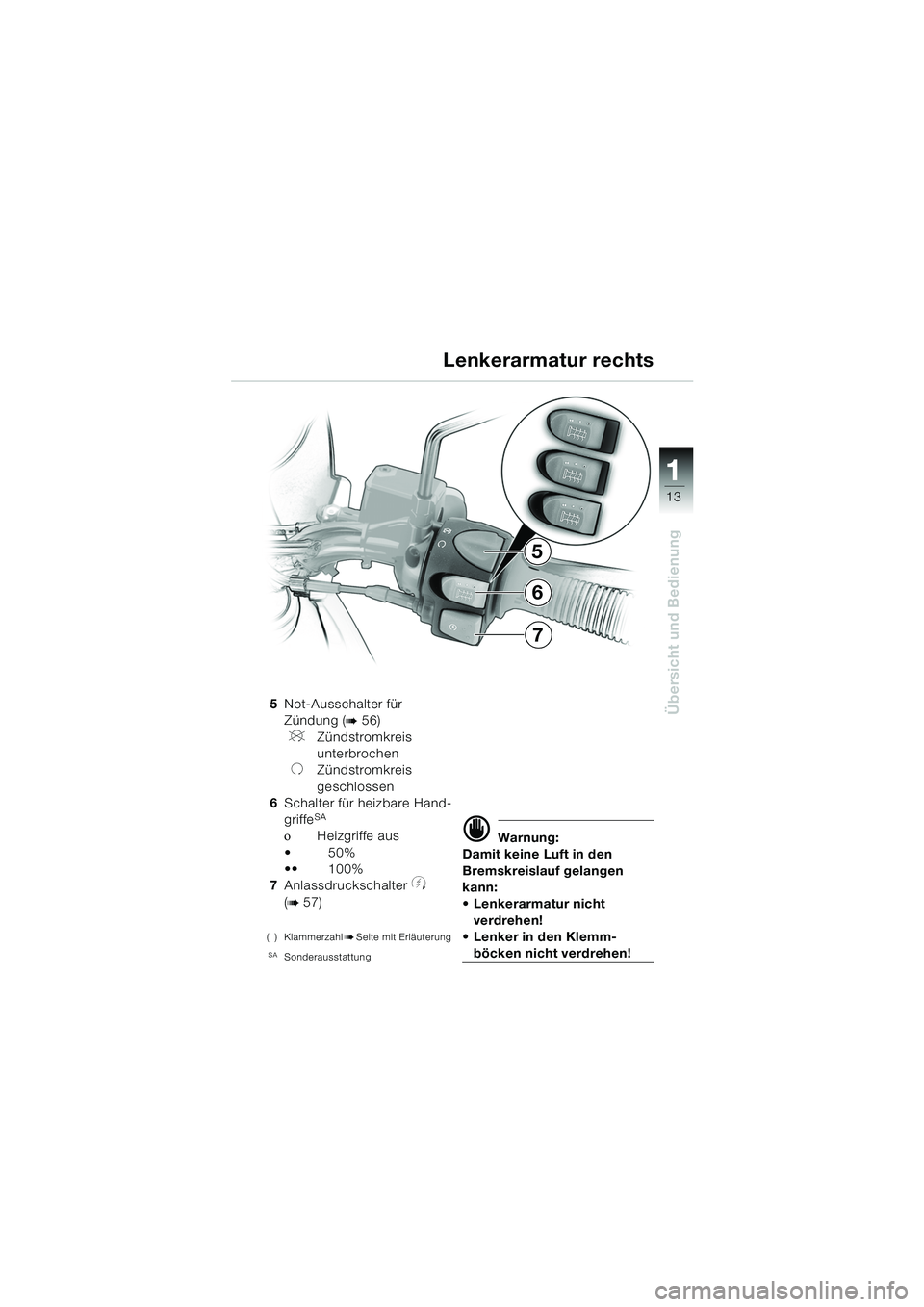

5Not-Ausschalter für
Zündung (
b56)
VZündstromkreis
unterbrochen
UZündstromkreis
geschlossen
6 Schalter für heizbare Hand-
griffe
SA
οHeizgriffe aus
50%
100%
7 Anlassdruckschalter
y
(b57)
( ) KlammerzahlbSeite mit Erläuterung
SASonderausstattung
d Warnung:
Damit keine Luft in den
Bremskreislauf gelangen
kann:
Lenkerarmatur nicht
verdrehen!
Lenker in den Klemm-
böcken nicht verdrehen!
Lenkerarmatur rechts
10R13bkd4.book Seite 13 Montag, 22. September 2003 4:23 16
Page 16 of 88
11
14
Übersicht und Bedienung
Sitzbank
abnehmen/verriegeln
Motorrad auf Haupt- oder Seitenständer stellen
– Ebenen, festen Untergrund beachten!
Schlüssel im Sitzbankschloss in Richtung A drehen
Abdeckung 1 nach oben
abnehmen
Verriegelungshebel 2 nach
oben ziehen
– Sitzbank ist entriegelt
Sitzbank abnehmene Achtung:
Bei der Montage auf feste Ver-
ankerung der Sitzbank achten!
Sitzbank in Führung ein- schieben
Sitzbank mit leichtem Druck in der Sitzbankhalterung ver-
riegeln
Abdeckung einsetzen
Sitzbankschloss abschließen
Sitzbank
A
1
2
10R13bkd4.book Seite 14 Montag, 22. September 2003 4:23 16
Page 17 of 88
111
15
Übersicht und Bedienungd Warnung:
Nach Sturz oder Umfallen des
Motorrades Topcase auf ein-
wandfreie Montage überprü-
fen!
Topcase max. mit 5 kg bela-
den!
Mit Topcase wird ein Tempo-
limit von 130 km/h! empfohlen
Topcase öffnen Schlüssel im Topcaseschloss in Richtung A drehen
Verriegelung 2 nach oben
klappen bis Topcasedeckel
sich öffnet
Topcase schließen Schlüssel im Topcaseschloss
in Richtung A drehen
Topcasedeckel nach unten
drücken
Bügel 1 einhängen und
Verriegelung 2 nach unten
drücken
Abschließen und Schlüssel
abziehen
SZSonderzubehör
TopcaseSZ
A
2
1
10R13bkd4.book Seite 15 Montag, 22. September 2003 4:23 16
Page 18 of 88
11
16
Übersicht und Bedienung
Topcase abnehmen Schlüssel im Verriegelungs-schloss in Richtung A drehen
Verriegelungshaken 2 öffnen
Topcase aus Halterung zie-
hen
Topcase anbauen Schlüssel im Verriegelungs-schloss in Stellung A drehen
Verriegelungshaken 2 öffnen
Topcase von hinten auf Halte-
rung aufschieben Verriegelungshaken
2 schlie-
ßen
d Warnung:
Sicherstellen, dass der Ver-
riegelungshaken 2 in Ver-
riegelungslasche 3 eingreift.
Abschließen und Schlüssel abziehen
SZSonderzubehör
TopcaseSZ
A
32
10R13bkd4.book Seite 16 Montag, 22. September 2003 4:23 16
Page 19 of 88
111
17

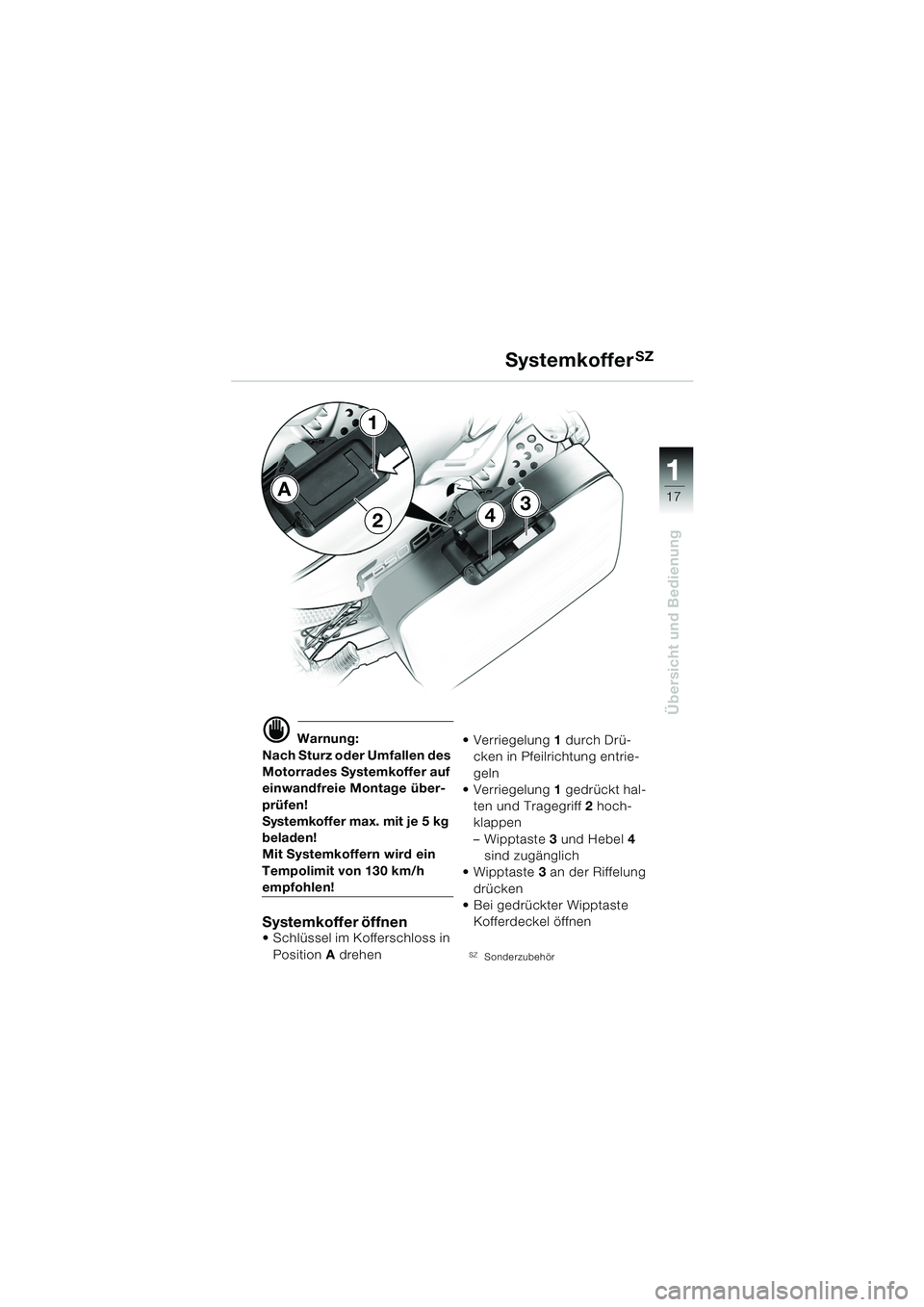

Übersicht und Bedienung
d Warnung:
Nach Sturz oder Umfallen des
Motorrades Systemkoffer auf
einwandfreie Montage über-
prüfen!
Systemkoffer max. mit je 5 kg
beladen!
Mit Systemkoffern wird ein
Tempolimit von 130 km/h
empfohlen!
Systemkoffer öffnen• Schlüssel im Kofferschloss in Position A drehen Verriegelung
1 durch Drü-
cken in Pfeilrichtung entrie-
geln
Verriegelung 1 gedrückt hal-
ten und Tragegriff 2 hoch-
klappen
– Wipptaste 3 und Hebel 4
sind zugänglich
Wipptaste 3 an der Riffelung
drücken
Bei gedrückter Wipptaste
Kofferdeckel öffnenSZSonderzubehör
34
1
2 Systemkoffer
SZ
A
10r1301d4.fm Seite 17 Dienstag, 30. September 2003 1:17 13
Page 20 of 88
11
18
Übersicht und Bedienung
SystemkofferSZ
Systemkoffer schließen
e Achtung:
Vor dem Zuklappen des Trage-
griffes 1 sicherstellen, dass das
Kofferschloss in Position A ist!
Bruchgefahr der Verriegelungs-
lasche! Schlüssel im Kofferschloss in
Position A drehen
Deckel hochklappen und
zudrücken, bis die beiden
seitlichen Schließhaken 2
hörbar einrasten.
Tragegriff 1 herunterklappen
Abschließen und Schlüssel
abziehenSZSonderzubehör
A
1
2
10R13bkd4.book Seite 18 Montag, 22. September 2003 4:23 16
