BMW MOTORRAD G650 XMOTO 2007 Betriebsanleitung (in German)

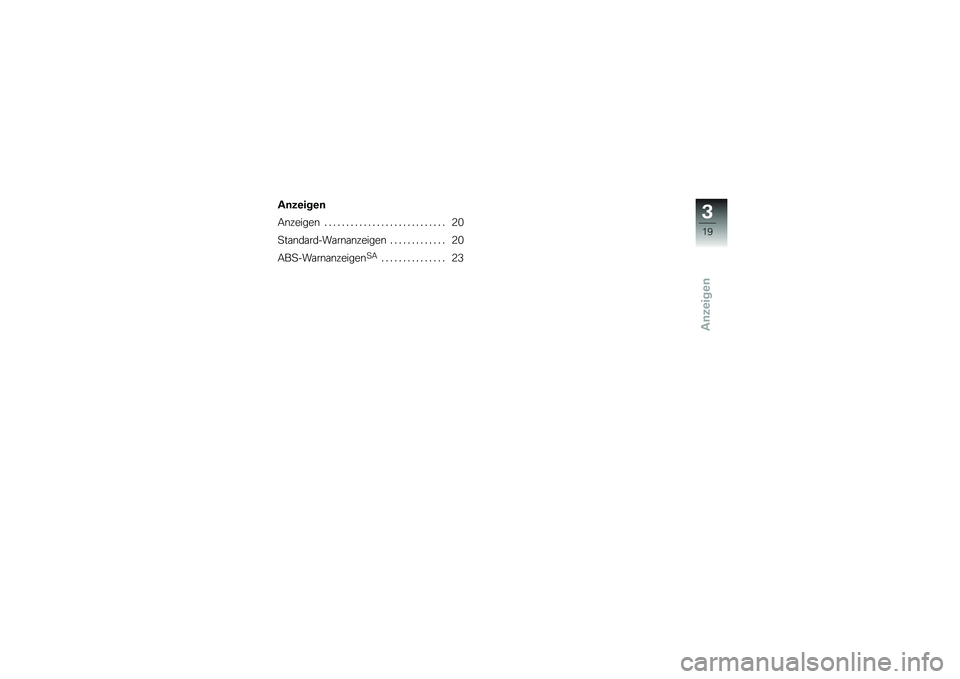

Anzeigen
Anzeigen
Anzeigen............................ 20
Standard-Warnanzeigen . ............ 20
ABS-Warnanzeigen
SA
............... 23
319zAnzeigen

AnzeigenMultifunktionsdisplay1Geschwindigkeitsanzeige
2 Kilometerzähler, Uhr oder
Batteriespannung ( 28)
Kontrollleuchten1Blinker links
2 Blinker rechts
3 Leerlauf
4 Fernlicht
Standard-Warnanzei-
genDarstellung
Warnungen werden durch die
Warnleuchten 1angezeigt.
Eine Übersicht über die mögli-
chen Warnungen finden Sie auf
der folgenden Seite.
320zAnzeigen

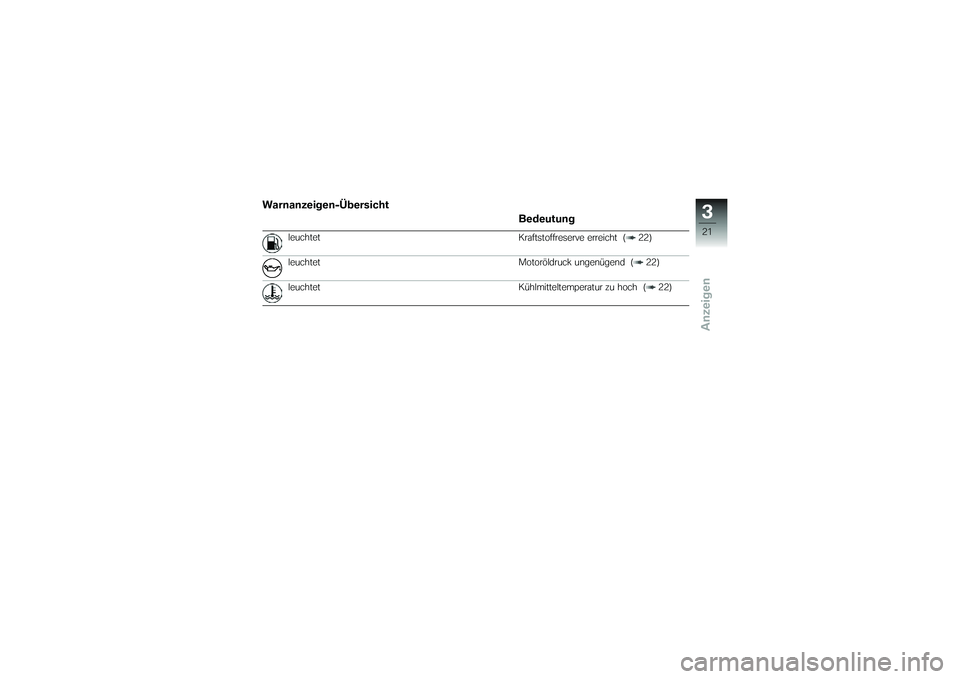

Warnanzeigen-ÜbersichtBedeutung
leuchtet Kraftstoffreserve erreicht ( 22)
leuchtet Motoröldruck ungenügend ( 22)
leuchtet Kühlmitteltemperatur zu hoch ( 22)
321zAnzeigen

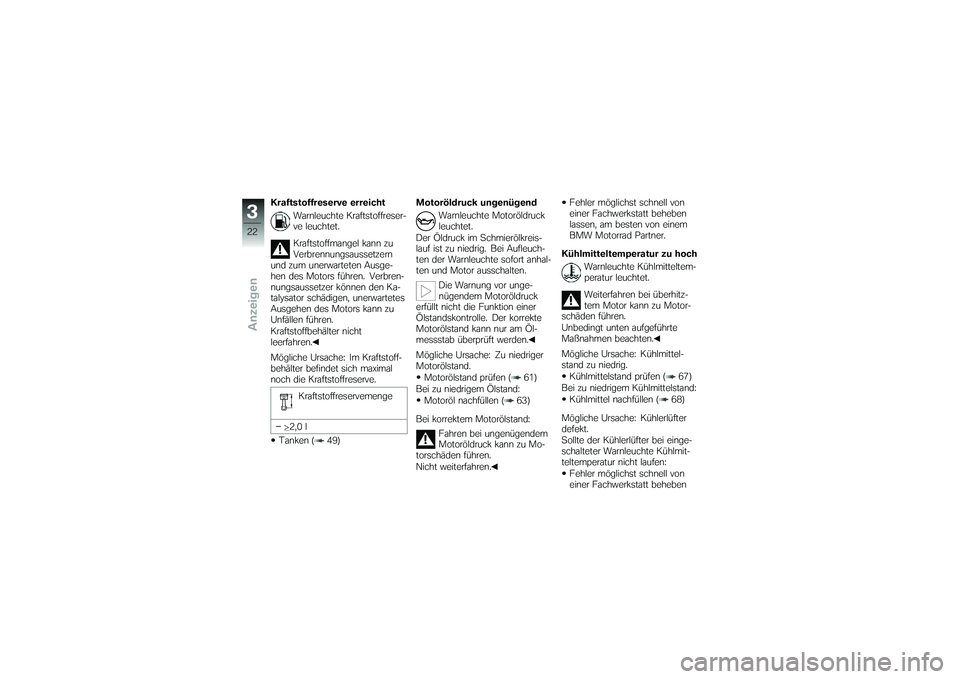

Kraftstoffreserve erreichtWarnleuchte Kraftstoffreser-
ve leuchtet.
Kraftstoffmangel kann zu
Verbrennungsaussetzern
und zum unerwarteten Ausge-
hen des Motors führen. Verbren-
nungsaussetzer können den Ka-
talysator schädigen, unerwartetes
Ausgehen des Motors kann zu
Unfällen führen.
Kraftstoffbehälter nicht
leerfahren.
Mögliche Ursache: Im Kraftstoff-
behälter befindet sich maximal
noch die Kraftstoffreserve.
Kraftstoffreservemenge
2,0 l
Tanken ( 49) Motoröldruck ungenügend
Warnleuchte Motoröldruck
leuchtet.
Der Öldruck im Schmierölkreis-
lauf ist zu niedrig. Bei Aufleuch-
ten der Warnleuchte sofort anhal-
ten und Motor ausschalten.
Die Warnung vor unge-
nügendem Motoröldruck
erfüllt nicht die Funktion einer
Ölstandskontrolle. Der korrekte
Motorölstand kann nur am Öl-
messstab überprüft werden.
Mögliche Ursache: Zu niedriger
Motorölstand.
Motorölstand prüfen ( 61)
Bei zu niedrigem Ölstand: Motoröl nachfüllen ( 63)
Bei korrektem Motorölstand: Fahren bei ungenügendem
Motoröldruck kann zu Mo-
torschäden führen.
Nicht weiterfahren. Fehler möglichst schnell von
einer Fachwerkstatt beheben
lassen, am besten von einem
BMW Motorrad Partner.
Kühlmitteltemperatur zu hoch Warnleuchte Kühlmitteltem-
peratur leuchtet.
Weiterfahren bei überhitz-
tem Motor kann zu Motor-
schäden führen.
Unbedingt unten aufgeführte
Maßnahmen beachten.
Mögliche Ursache: Kühlmittel-
stand zu niedrig.
Kühlmittelstand prüfen ( 67)
Bei zu niedrigem Kühlmittelstand:
Kühlmittel nachfüllen ( 68)
Mögliche Ursache: Kühlerlüfter
defekt.
Sollte der Kühlerlüfter bei einge-
schalteter Warnleuchte Kühlmit-
teltemperatur nicht laufen: Fehler möglichst schnell von
einer Fachwerkstatt beheben
322zAnzeigen

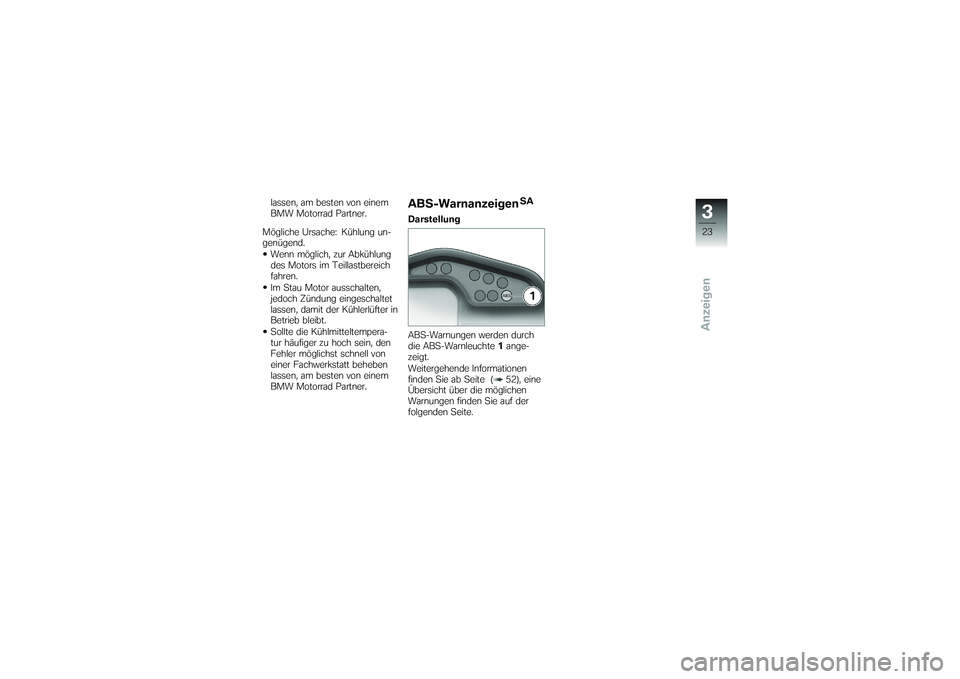

lassen, am besten von einem
BMW Motorrad Partner.
Mögliche Ursache: Kühlung un-
genügend. Wenn möglich, zur Abkühlung
des Motors im Teillastbereich
fahren.
Im Stau Motor ausschalten,
jedoch Zündung eingeschaltet
lassen, damit der Kühlerlüfter in
Betrieb bleibt.
Sollte die Kühlmitteltempera-
tur häufiger zu hoch sein, den
Fehler möglichst schnell von
einer Fachwerkstatt beheben
lassen, am besten von einem
BMW Motorrad Partner.
ABS-Warnanzeigen
SA
Darstellung
ABS-Warnungen werden durch
die ABS-Warnleuchte 1ange-
zeigt.
Weitergehende Informationen
finden Sie ab Seite ( 52), eine
Übersicht über die möglichen
Warnungen finden Sie auf der
folgenden Seite.
323zAnzeigen

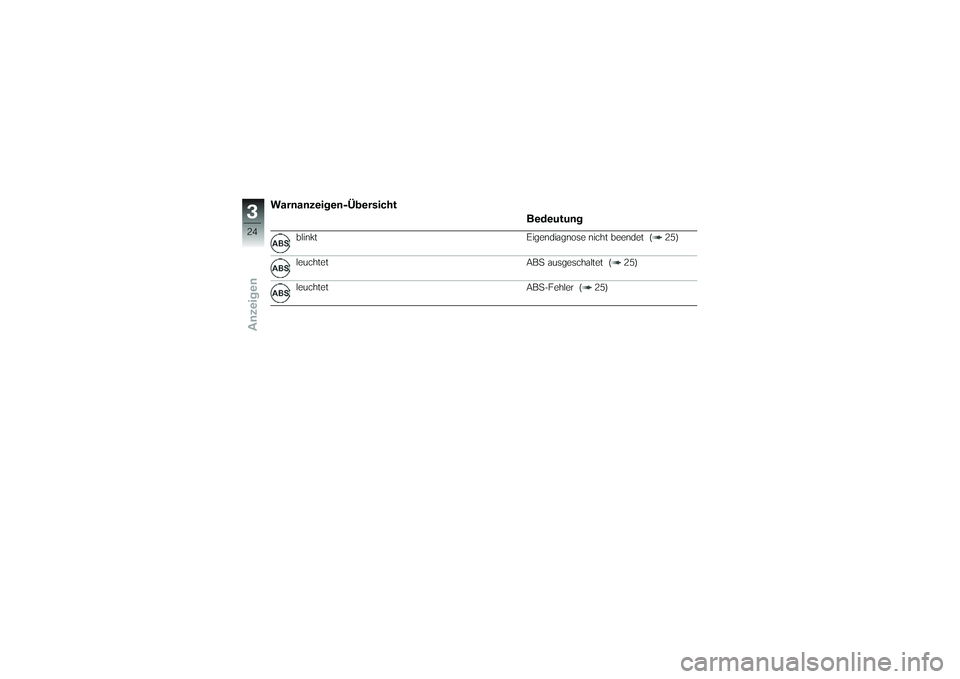

Warnanzeigen-ÜbersichtBedeutung
blinkt Eigendiagnose nicht beendet ( 25)
leuchtet ABS ausgeschaltet ( 25)
leuchtet ABS-Fehler ( 25)
324zAnzeigen

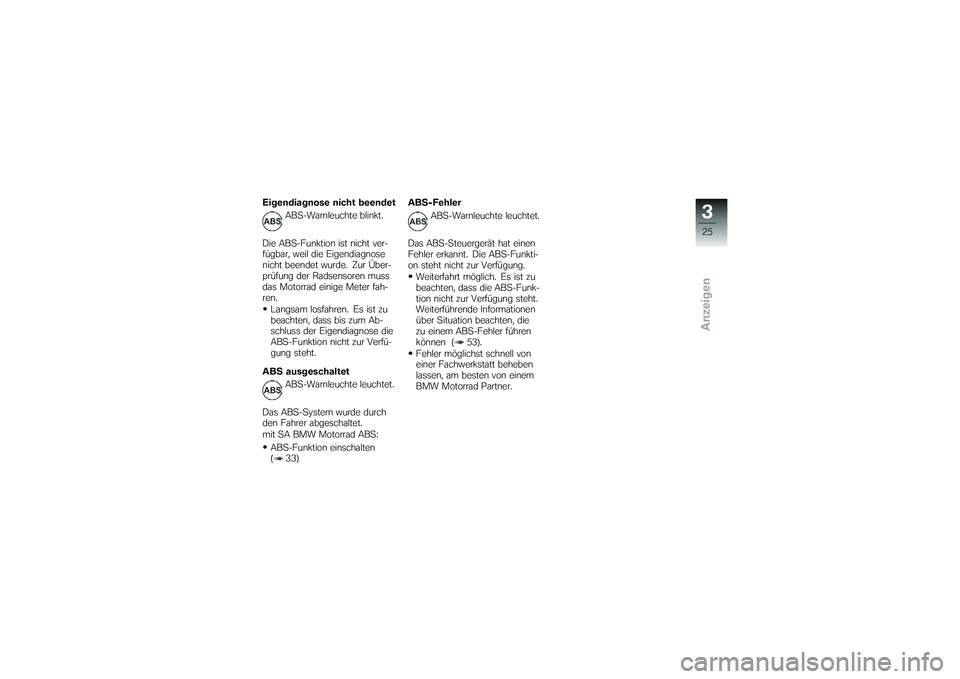

Eigendiagnose nicht beendetABS-Warnleuchte blinkt.
Die ABS-Funktion ist nicht ver-
fügbar, weil die Eigendiagnose
nicht beendet wurde. Zur Über-
prüfung der Radsensoren muss
das Motorrad einige Meter fah-
ren. Langsam losfahren. Es ist zu
beachten, dass bis zum Ab-
schluss der Eigendiagnose die
ABS-Funktion nicht zur Verfü-
gung steht.
ABS ausgeschaltet ABS-Warnleuchte leuchtet.
Das ABS-System wurde durch
den Fahrer abgeschaltet.
mit SA BMW Motorrad ABS: ABS-Funktion einschalten
( 33) ABS-Fehler
ABS-Warnleuchte leuchtet.
Das ABS-Steuergerät hat einen
Fehler erkannt. Die ABS-Funkti-
on steht nicht zur Verfügung. Weiterfahrt möglich. Es ist zu
beachten, dass die ABS-Funk-
tion nicht zur Verfügung steht.
Weiterführende Informationen
über Situation beachten, die
zu einem ABS-Fehler führen
können ( 53).
Fehler möglichst schnell von
einer Fachwerkstatt beheben
lassen, am besten von einem
BMW Motorrad Partner.
325zAnzeigen

326zAnzeigen

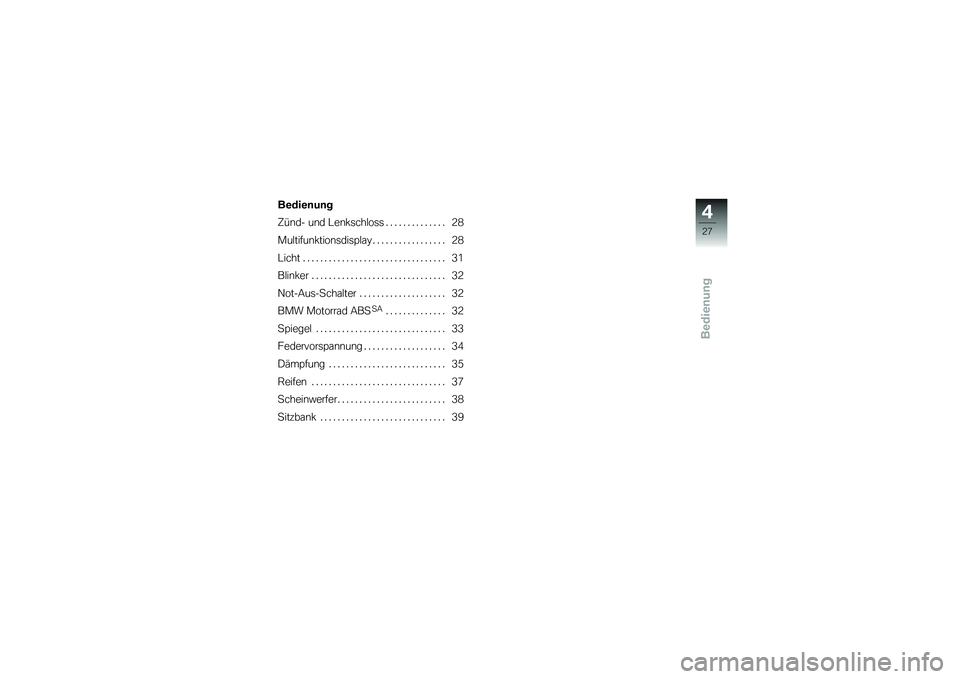

Bedienung
Bedienung
Zünd- und Lenkschloss . ............. 28
Multifunktionsdisplay ................. 28
Licht ................................. 31
Blinker . . . ............................ 32
Not-Aus-Schalter . . . ................. 32
BMW Motorrad ABS
SA
.............. 32
Spiegel . . ............................ 33
Federvorspannung . . ................. 34
Dämpfung ........................... 35
Reifen . . . ............................ 37
Scheinwerfer . . ....................... 38
Sitzbank . ............................ 39
427zBedienung

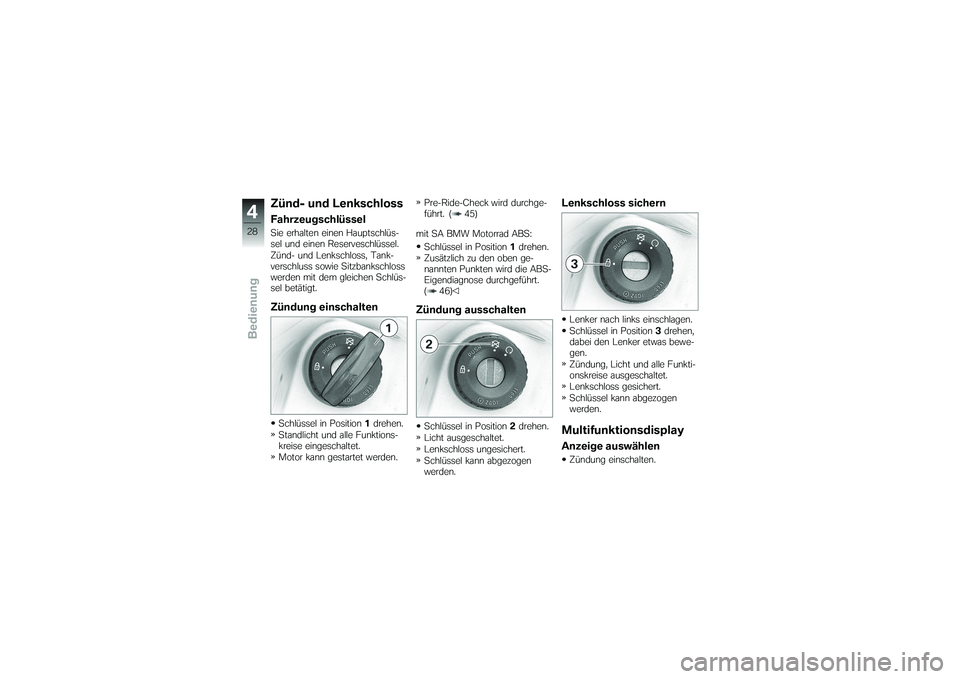

Zünd- und LenkschlossFahrzeugschlüsselSie erhalten einen Hauptschlüs-
sel und einen Reserveschlüssel.
Zünd- und Lenkschloss, Tank-
verschluss sowie Sitzbankschloss
werden mit dem gleichen Schlüs-
sel betätigt.Zündung einschaltenSchlüssel in Position1drehen.
Standlicht und alle Funktions-
kreise eingeschaltet.
Motor kann gestartet werden. Pre-Ride-Check wird durchge-
führt. ( 45)
mit SA BMW Motorrad ABS: Schlüssel in Position 1drehen.
Zusätzlich zu den oben ge-
nannten Punkten wird die ABS-
Eigendiagnose durchgeführt.
( 46)
Zündung ausschaltenSchlüssel in Position 2drehen.
Licht ausgeschaltet.
Lenkschloss ungesichert.
Schlüssel kann abgezogen
werden.
Lenkschloss sichernLenker nach links einschlagen.
Schlüssel in Position 3drehen,
dabei den Lenker etwas bewe-
gen.
Zündung, Licht und alle Funkti-
onskreise ausgeschaltet.
Lenkschloss gesichert.
Schlüssel kann abgezogen
werden.MultifunktionsdisplayAnzeige auswählenZündung einschalten.
428zBedienung
