Hinweise ............................. 60
Bordwerkzeug ....................... 60
Motoröl . . ............................ 61
Bremsanlage . . ....................... 63
Bremsbeläge . ....................... 64
Bremsflüssigkeit ..................... 65
Kühlmittel ............................ 67
Kupplung ............................ 68
Reifen . . . ............................ 69
Felgen . . . ............................ 69
Kette ................................ 69
Räder ................................ 71
BMW Motorrad Hilfsständer . . ....... 77
BMW Motorrad Vorderradstän-
der................................... 79 Sicherungen . .
....................... 80
Lampen . ............................. 81
Fremdstarthilfe ....................... 89
Batterie . ............................. 90
Kennzeichenträger . .................. 93
859zWartung

HinweiseIm Kapitel Wartung werden Ar-
beiten zum Prüfen und Ersetzen
von Verschleißteilen beschrieben,
die mit geringem Aufwand durch-
zuführen sind.
Sind beim Einbau spezielle An-
ziehdrehmomente zu berücksich-
tigen, sind diese aufgeführt. Eine
Übersicht aller benötigten An-
ziehdrehmomente finden Sie im
Kapitel "Technische Daten".
Informationen zu weitergehenden
Wartungs- und Reparaturarbei-
ten finden Sie in der zu Ihrem
Fahrzeug passenden Repara-
turanleitung auf DVD/CD-ROM
(RepROM), die Sie bei Ihrem
BMW Motorrad Partner erhalten.
Zur Durchführung einiger der be-
schriebenen Arbeiten sind spezi-
elle Werkzeuge und ein fundier-
tes Motorradwissen notwendig.
Im Zweifel wenden Sie sich aneine Fachwerkstatt, am besten
an Ihren BMW Motorrad Partner.
BordwerkzeugSerien-Bordwerkzeug1 Sicherungsklammer
Sicherungen ersetzen
2 Maulschlüssel mit SW 8/10 Kettenspannung einstellen
3 Maulschlüssel mit SW 19
Spiegelarm einstellen 4
Maulschlüssel mit SW 19
Spiegelarm einstellen
5 Schraubendrehergriff Aufnahme der Schraubendre-
herklinge 9
6 3 mm-Innensechskant Scheinwerferlampe ersetzen
7 4 mm-Innensechskant Verkleidungsteile aus- und ein-
bauen
8 6 mm-Innensechskant Scheinwerferhöhe einstellen
860zWartung

9 SchraubendreherklingeKreuz- und Schlitzklinge
Dämpfung hinten einstellen
10 Schraubendreher klein Blinkerlampen ersetzenBordwerkzeug-Service-
satzFür weitergehende Arbeiten bie-
tet Ihr BMW Motorrad Partner
den Bordwerkzeug-Servicesatz
an.
Informationen zur Durchführung
dieser Arbeiten finden Sie in der
Reparaturanleitung auf CD bzw.
DVD, die Sie ebenfalls bei Ihrem
BMW Motorrad Partner erhalten. 1 ausziehbarer
Werkzeughalter
Aufnahme aller Werkzeuge
über Adapter
Zündkerzen aus- und einbauen
2 1/4"-Bits Kreuzschlitz
Schlitz
Adapter 1/4"-Sechskant auf 1/
4"-Vierkant
2x Stecknuss Sechskant
Innensechskant 3 mm, 4 mm
und 6 mm 3 Ringschlüssel mit SW 26
Räder aus- und einbauen
4 Taschenlampe LED-Technik
5 3x Einsteckschlüssel Kettenspannung einstellen
6 Adapter Aufnahme 1/4"-Bits
9x12 mm- und 3/8"-Gelenk-
adapter
MotorölMotorölstand prüfen
Zu wenig Motoröl kann zum
Blockieren des Motors und
damit zu Unfällen führen.
Auf korrekten Motorölstand
achten.
Der Ölstand ist abhängig
von der Öltemperatur. Je
höher die Temperatur, desto hö-
her der Ölstand in der Ölwanne.
861zWartung

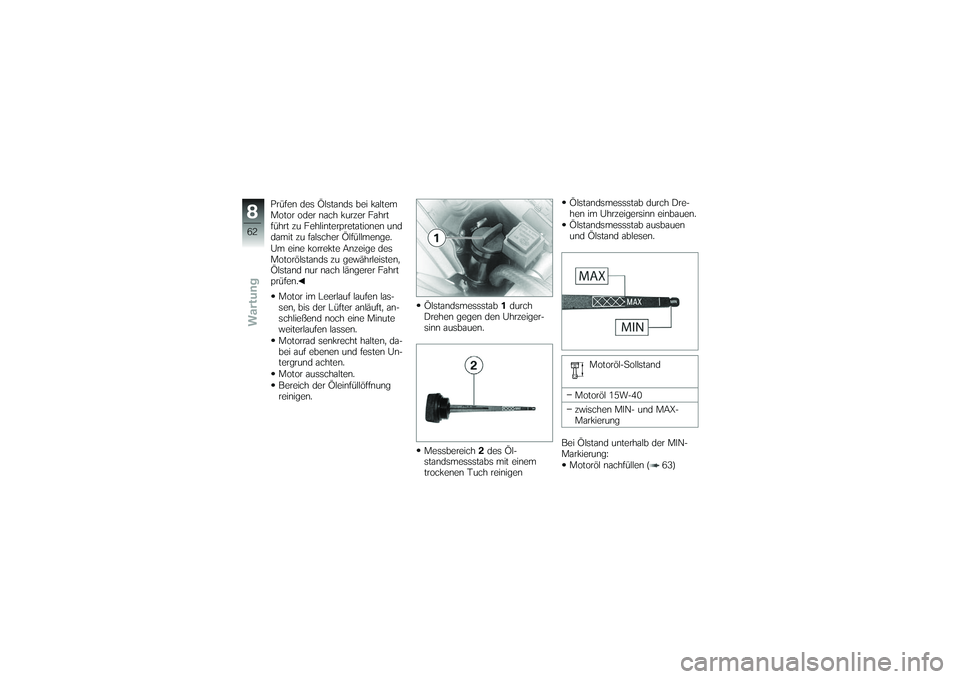

Prüfen des Ölstands bei kaltem
Motor oder nach kurzer Fahrt
führt zu Fehlinterpretationen und
damit zu falscher Ölfüllmenge.
Um eine korrekte Anzeige des
Motorölstands zu gewährleisten,
Ölstand nur nach längerer Fahrt
prüfen.Motor im Leerlauf laufen las-
sen, bis der Lüfter anläuft, an-
schließend noch eine Minute
weiterlaufen lassen.
Motorrad senkrecht halten, da-
bei auf ebenen und festen Un-
tergrund achten.
Motor ausschalten.
Bereich der Öleinfüllöffnung
reinigen. Ölstandsmessstab
1durch
Drehen gegen den Uhrzeiger-
sinn ausbauen.
Messbereich 2des Öl-
standsmessstabs mit einem
trockenen Tuch reinigen Ölstandsmessstab durch Dre-
hen im Uhrzeigersinn einbauen.
Ölstandsmessstab ausbauen
und Ölstand ablesen.
Motoröl-Sollstand
Motoröl 15W-40
zwischen MIN- und MAX-
Markierung
Bei Ölstand unterhalb der MIN-
Markierung: Motoröl nachfüllen ( 63)
862zWartung

Bei Ölstand oberhalb der MAX-
Markierung:Ölstand von einer Fachwerk-
statt korrigieren lassen, am
besten von einem BMW Mo-
torrad Partner.Motoröl nachfüllen
Zu wenig aber auch zu viel
Motoröl kann zu Motor-
schäden führen.
Auf korrekten Motorölstand
achten.
Bereich der Einfüllöffnung reini-
gen. Ölstandsmessstab
1ausbauen.
Motoröl bis zur Markierung A
nachfüllen.
Motorölstand prüfen ( 61)
Ölstandsmessstab einbauen.
BremsanlageBremssicherheitEine ordnungsgemäß funktionie-
rende Bremsanlage ist Grundvor-
aussetzung für die Verkehrssi-
cherheit Ihres Motorrads.
Fahren Sie nicht, wenn Sie Zwei-
fel an der Betriebssicherheit der
Bremsanlage haben.
Lassen Sie in diesem Fall die
Bremsanlage von einer Fach-
werkstatt prüfen, am besten von
einem BMW Motorrad Partner.
Unsachgemäße Arbeiten
gefährden die Betriebssi-
cherheit der Bremsanlage.
Alle Arbeiten an der Bremsanlage
von einer Fachwerkstatt durch-
führen lassen, am besten von
einem BMW Motorrad Partner.Bremsfunktion prüfenHandbremshebel betätigen.
863zWartung

Es muss ein eindeutiger Druck-
punkt spürbar sein.
Fußbremshebel betätigen.
Es muss ein eindeutiger Druck-
punkt spürbar sein.
Sind keine eindeutigen Druck-
punkte spürbar: Bremsen von einer Fachwerk-
statt prüfen lassen, am bes-
ten von einem BMW Motorrad
Partner.BremsbelägeBremsbelagsstärke vorn
prüfenMotorrad abstellen, dabei auf
ebenen und festen Untergrund
achten. Unterschreiten der Belag-
mindeststärke führt zu ver-
minderter Bremsleistung und un-
ter Umständen zu Schäden an
der Bremse.
Um die Betriebssicherheit der
Bremsanlage zu gewährleisten,
die Belagmindeststärke nicht
unterschreiten.
Bremsbelagstärke durch Sicht-
kontrolle prüfen. Blickrichtung:
Unterhalb der Radachse zwi-
schen Rad und Gabelrohr hin-
durch auf den Bremssattel. Bremsbelagsverschleiß-
grenze vorn
min 1,0 mm (nur Reibbelag
ohne Trägerplatte)
Die Verschleißmarkierun-
gen (Nuten) müssen deutlich
sichtbar sein.
Sind die Verschleißmarkierungen
nicht mehr deutlich sichtbar: Bremsbeläge durch eine Fach-
werkstatt erneuern lassen, am
besten durch einen BMW Mo-
torrad Partner.
864zWartung

Bremsbelagstärke hinten
prüfenMotorrad abstellen, dabei auf
ebenen und festen Untergrund
achten.Unterschreiten der Belag-
mindeststärke führt zu ver-
minderter Bremsleistung und un-
ter Umständen zu Schäden an
der Bremse.
Um die Betriebssicherheit der
Bremsanlage zu gewährleisten,
die Belagmindeststärke nicht
unterschreiten. Stärke der hinteren Bremsbe-
läge
1durch Sichtkontrolle von
hinten prüfen.
Bremsbelagsverschleiß-
grenze hinten
min 1,0 mm (nur Reibbelag
ohne Trägerplatte)
Die Verschleißmarkierungen
müssen deutlich sichtbar
sein.
Sind die Verschleißmarkierungen
nicht mehr sichtbar: Bremsbeläge durch eine Fach-
werkstatt erneuern lassen, am besten durch einen BMW Mo-
torrad Partner.
BremsflüssigkeitBremsflüssigkeitsstand
vorn prüfenMotorrad senkrecht halten, da-
bei auf ebenen und festen Un-
tergrund achten.
Lenker in Geradeausstellung
bringen.
Bei zu wenig Bremsflüssig-
keit im Bremsflüssigkeitsbe-
hälter kann Luft ins Bremssystem
865zWartung

gelangen. Das führt zu erheblich
reduzierter Bremsleistung.
Bremsflüssigkeitsstand regelmä-
ßig prüfen.Bremsflüssigkeitsstand am
Bremsflüssigkeitsbehälter
vorn 1ablesen.
Durch den Verschleiß
der Bremsbeläge sinkt
der Bremsflüssigkeitsstand im
Bremsflüssigkeitsbehälter.
Bremsflüssigkeitsstand
vorn
Bremsflüssigkeit DOT4 Bremsflüssigkeitsstand
vorn
Der Bremsflüssigkeitsstand
darf die MIN-Markierung
nicht unterschreiten.
(Bremsflüssigkeitsbehälter
waagerecht)
Sinkt der Bremsflüssigkeitsstand
unter das erlaubte Niveau: Defekt möglichst schnell von
einer Fachwerkstatt beheben
lassen, am besten von einem
BMW Motorrad Partner.
Bremsflüssigkeitsstand
hinten prüfen
Bei zu wenig Bremsflüssig-
keit im Bremsflüssigkeitsbe-
hälter kann Luft ins Bremssystem
gelangen. Das führt zu erheblich
reduzierter Bremsleistung.
Bremsflüssigkeitsstand regelmä-
ßig prüfen.
Bremsflüssigkeitsstand am
Bremsflüssigkeitsbehälter hin-
ten 1ablesen.
Durch den Verschleiß
der Bremsbeläge sinkt
der Bremsflüssigkeitsstand im
Bremsflüssigkeitsbehälter.
866zWartung

Bremsflüssigkeitsstand
hinten
Bremsflüssigkeit DOT4
Der Bremsflüssigkeitsstand
darf die MIN-Markierung
nicht unterschreiten.
(Bremsflüssigkeitsbehälter
waagerecht)
Sinkt der Bremsflüssigkeitsstand
unter das erlaubte Niveau: Defekt möglichst schnell von
einer Fachwerkstatt beheben
lassen, am besten von einem
BMW Motorrad Partner.
KühlmittelKühlmittelstand prüfenMotorrad senkrecht halten, da-
bei auf ebenen und festen Un-
tergrund achten.
Kühlmittelstand an der Skala 1
des Ausgleichsbehälters für
Kühlmittel prüfen. Kühlmittel Sollstand
zwischen MIN- und MAX-
Markierung am Ausgleichs-
behälter
Ist der Kühlmittelstand zu niedrig: Kühlmittel nachfüllen.
Ist der Kühlmittelstand zu hoch: An eine Fachwerkstatt wen-
den, am besten an einen BMW
Motorrad Partner.
867zWartung

Kühlmittel nachfüllenAbdeckung Kühlerverschluss1
nach vorn herausziehen.
Verschluss des Ausgleichsbe-
hälters für Kühlmittel 2öffnen. Kühlmittel bis zum Sollstand
einfüllen.
Verschluss des Ausgleichsbe-
hälters für Kühlmittel schließen.
Abdeckung Kühlerverschluss
in die Halterungen
3einsetzen.
Dabei die Oberkante der Ab-
deckung hinter die Unterkante
des Verkleidungsmittelteils 4
führen.
KupplungKupplungshebelspiel
prüfenKupplungshebel ziehen, bis
Widerstand spürbar ist.
Kupplungshebelspiel Ames-
sen.
Kupplungshebelspiel
2,0...3,0 mm (bei kaltem Mo-
tor)
