BMW MOTORRAD G650 XMOTO 2007 Instrukcja obsługi (in Polish)
Manufacturer: BMW MOTORRAD, Model Year: 2007, Model line: G650 XMOTO, Model: BMW MOTORRAD G650 XMOTO 2007Pages: 138, PDF Size: 2.9 MB
Page 101 of 138

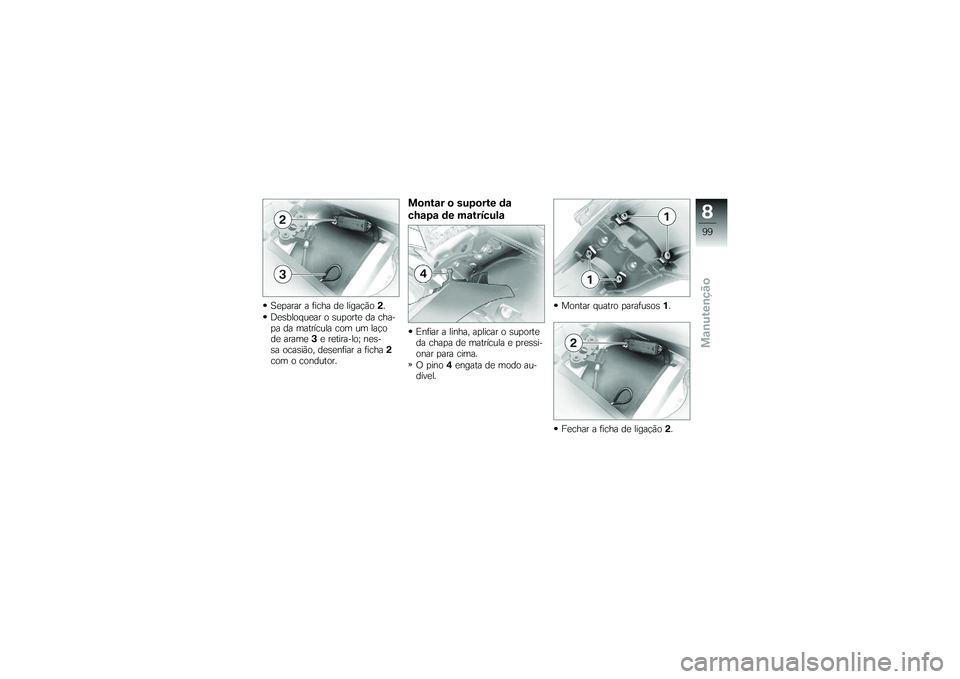

Separar a ficha de ligação2.
Desbloquear o suporte da cha-
pa da matrÃcula com um laço
de arame 3e retira-lo; nes-
sa ocasião, desenfiar a ficha 2
com o condutor.
Montar o suporte da
chapa de matrÃculaEnfiar a linha, aplicar o suporte
da chapa de matrÃcula e pressi-
onar para cima.
O pino 4engata de modo au-
dÃvel. Montar quatro parafusos
1.
Fechar a ficha de ligação 2.
899zManutenção
Page 102 of 138

8100zManutenção
Page 103 of 138

Conservação
Conservação
Produtos de conservação.......... 102
Lavagem do veÃculo ............... 102
Limpeza de peças sensÃveis do veÃ-
culo . ............................... 103
Conservação da pintura . . .......... 103
Conservação . . ..................... 104
Imobilizar a moto ................... 104
Colocar a moto em funcionamen-
to .................................. 104
9101zConservação
Page 104 of 138

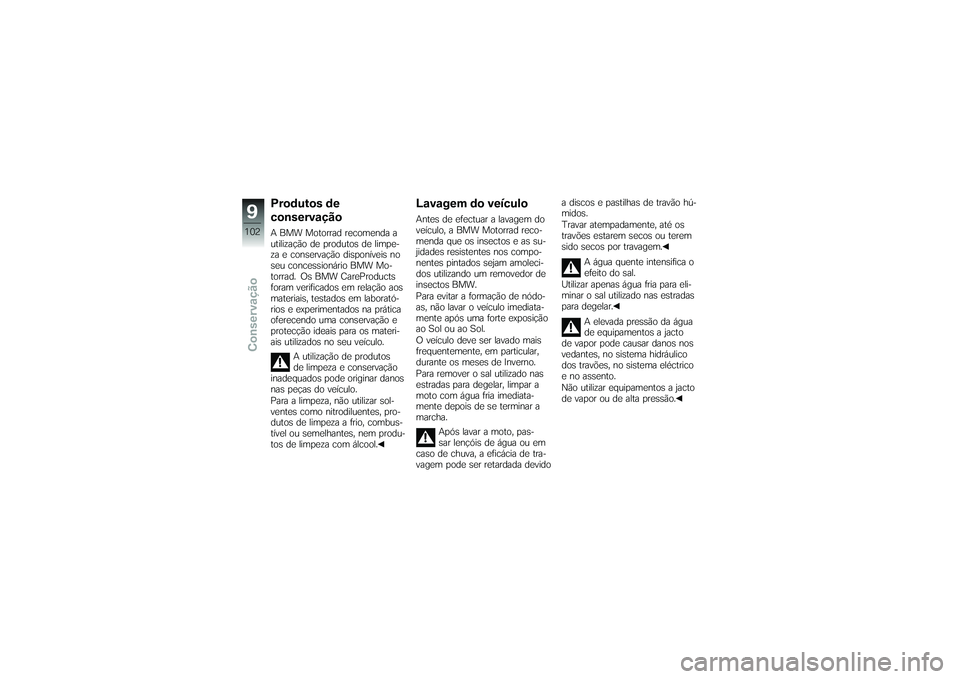

Produtos de
conservaçãoA BMW Motorrad recomenda a
utilização de produtos de limpe-
za e conservação disponÃveis no
seu concessionário BMW Mo-
torrad. Os BMW CareProducts
foram verificados em relação aos
materiais, testados em laborató-
rios e experimentados na prática
oferecendo uma conservação e
protecção ideais para os materi-
ais utilizados no seu veÃculo.A utilização de produtos
de limpeza e conservação
inadequados pode originar danos
nas peças do veÃculo.
Para a limpeza, não utilizar sol-
ventes como nitrodiluentes, pro-
dutos de limpeza a frio, combus-
tÃvel ou semelhantes, nem produ-
tos de limpeza com álcool.
Lavagem do veÃculoAntes de efectuar a lavagem do
veÃculo, a BMW Motorrad reco-
menda que os insectos e as su-
jidades resistentes nos compo-
nentes pintados sejam amoleci-
dos utilizando um removedor de
insectos BMW.
Para evitar a formação de nódo-
as, não lavar o veÃculo imediata-
mente após uma forte exposição
ao Sol ou ao Sol.
O veÃculo deve ser lavado mais
frequentemente, em particular,
durante os meses de Inverno.
Para remover o sal utilizado nas
estradas para degelar, limpar a
moto com água fria imediata-
mente depois de se terminar a
marcha.
Após lavar a moto, pas-
sar lençóis de água ou em
caso de chuva, a eficácia de tra-
vagem pode ser retardada devido a discos e pastilhas de travão hú-
midos.
Travar atempadamente, até os
travões estarem secos ou terem
sido secos por travagem.
A água quente intensifica o
efeito do sal.
Utilizar apenas água fria para eli-
minar o sal utilizado nas estradas
para degelar.
A elevada pressão da água
de equipamentos a jacto
de vapor pode causar danos nos
vedantes, no sistema hidráulico
dos travões, no sistema eléctrico
e no assento.
Não utilizar equipamentos a jacto
de vapor ou de alta pressão.
9102zConservação
Page 105 of 138

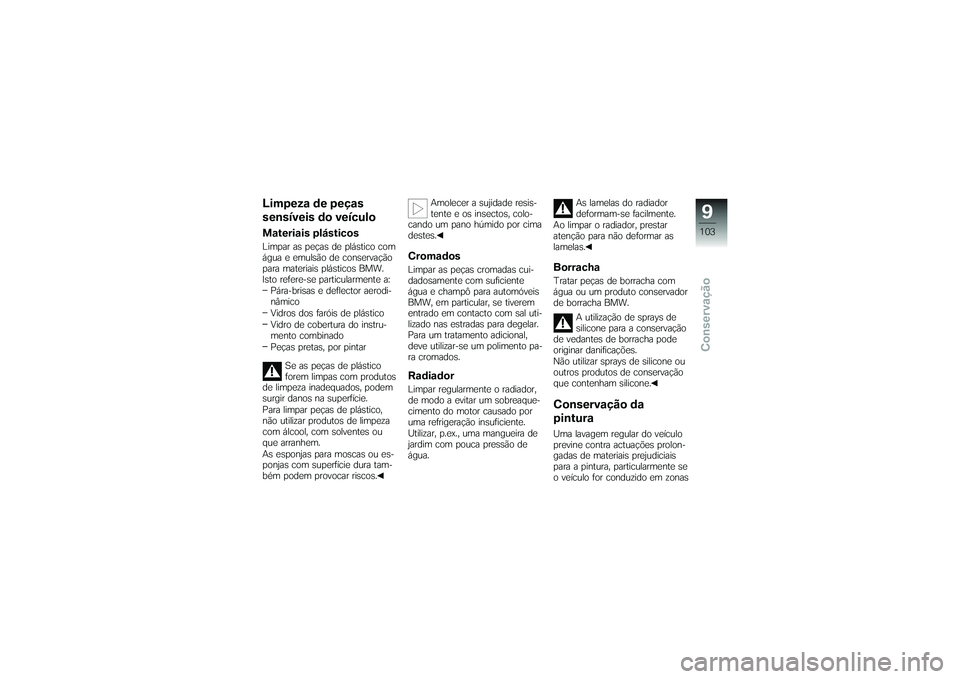

Limpeza de peças
sensÃveis do veÃculoMateriais plásticosLimpar as peças de plástico com
água e emulsão de conservação
para materiais plásticos BMW.
Isto refere-se particularmente a:Pára-brisas e deflector aerodi-
nâmico
Vidros dos faróis de plástico
Vidro de cobertura do instru-
mento combinado
Peças pretas, por pintar
Se as peças de plástico
forem limpas com produtos
de limpeza inadequados, podem
surgir danos na superfÃcie.
Para limpar peças de plástico,
não utilizar produtos de limpeza
com álcool, com solventes ou
que arranhem.
As esponjas para moscas ou es-
ponjas com superfÃcie dura tam-
bém podem provocar riscos. Amolecer a sujidade resis-
tente e os insectos, colo-
cando um pano húmido por cima
destes.
CromadosLimpar as peças cromadas cui-
dadosamente com suficiente
água e champô para automóveis
BMW, em particular, se tiverem
entrado em contacto com sal uti-
lizado nas estradas para degelar.
Para um tratamento adicional,
deve utilizar-se um polimento pa-
ra cromados.RadiadorLimpar regularmente o radiador,
de modo a evitar um sobreaque-
cimento do motor causado por
uma refrigeração insuficiente.
Utilizar, p.ex., uma mangueira de
jardim com pouca pressão de
água. As lamelas do radiador
deformam-se facilmente.
Ao limpar o radiador, prestar
atenção para não deformar as
lamelas.
BorrachaTratar peças de borracha com
água ou um produto conservador
de borracha BMW.
A utilização de sprays de
silicone para a conservação
de vedantes de borracha pode
originar danificações.
Não utilizar sprays de silicone ou
outros produtos de conservação
que contenham silicone.Conservação da
pinturaUma lavagem regular do veÃculo
previne contra actuações prolon-
gadas de materiais prejudiciais
para a pintura, particularmente se
o veÃculo for conduzido em zonas
9103zConservação
Page 106 of 138

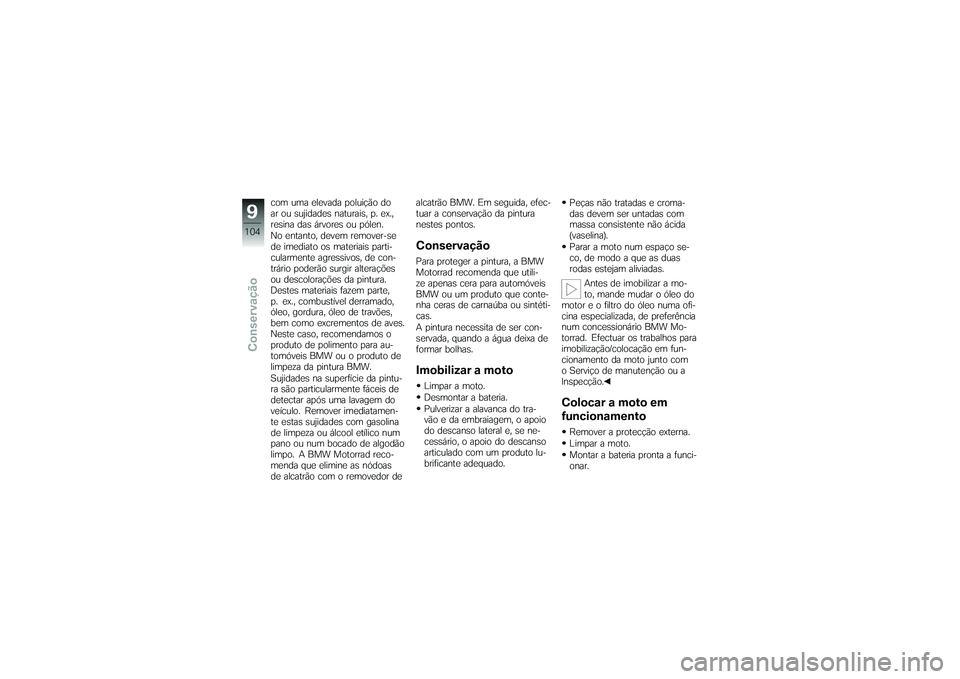

com uma elevada poluição do
ar ou sujidades naturais, p. ex.,
resina das árvores ou pólen.
No entanto, devem remover-se
de imediato os materiais parti-
cularmente agressivos, de con-
trário poderão surgir alterações
ou descolorações da pintura.
Destes materiais fazem parte,
p. ex., combustÃvel derramado,
óleo, gordura, óleo de travões,
bem como excrementos de aves.
Neste caso, recomendamos o
produto de polimento para au-
tomóveis BMW ou o produto de
limpeza da pintura BMW.
Sujidades na superfÃcie da pintu-
ra são particularmente fáceis de
detectar após uma lavagem do
veÃculo. Remover imediatamen-
te estas sujidades com gasolina
de limpeza ou álcool etÃlico num
pano ou num bocado de algodão
limpo. A BMW Motorrad reco-
menda que elimine as nódoas
de alcatrão com o removedor dealcatrão BMW. Em seguida, efec-
tuar a conservação da pintura
nestes pontos.
ConservaçãoPara proteger a pintura, a BMW
Motorrad recomenda que utili-
ze apenas cera para automóveis
BMW ou um produto que conte-
nha ceras de carnaúba ou sintéti-
cas.
A pintura necessita de ser con-
servada, quando a água deixa de
formar bolhas.Imobilizar a motoLimpar a moto.
Desmontar a bateria.
Pulverizar a alavanca do tra-
vão e da embraiagem, o apoio
do descanso lateral e, se ne-
cessário, o apoio do descanso
articulado com um produto lu-
brificante adequado.
Peças não tratadas e croma-
das devem ser untadas com
massa consistente não ácida
(vaselina).
Parar a moto num espaço se-
co, de modo a que as duas
rodas estejam aliviadas.
Antes de imobilizar a mo-
to, mande mudar o óleo do
motor e o filtro do óleo numa ofi-
cina especializada, de preferência
num concessionário BMW Mo-
torrad. Efectuar os trabalhos para
imobilização/colocação em fun-
cionamento da moto junto com
o Serviço de manutenção ou a
Inspecção.
Colocar a moto em
funcionamentoRemover a protecção externa.
Limpar a moto.
Montar a bateria pronta a funci-
onar.
9104zConservação
Page 107 of 138

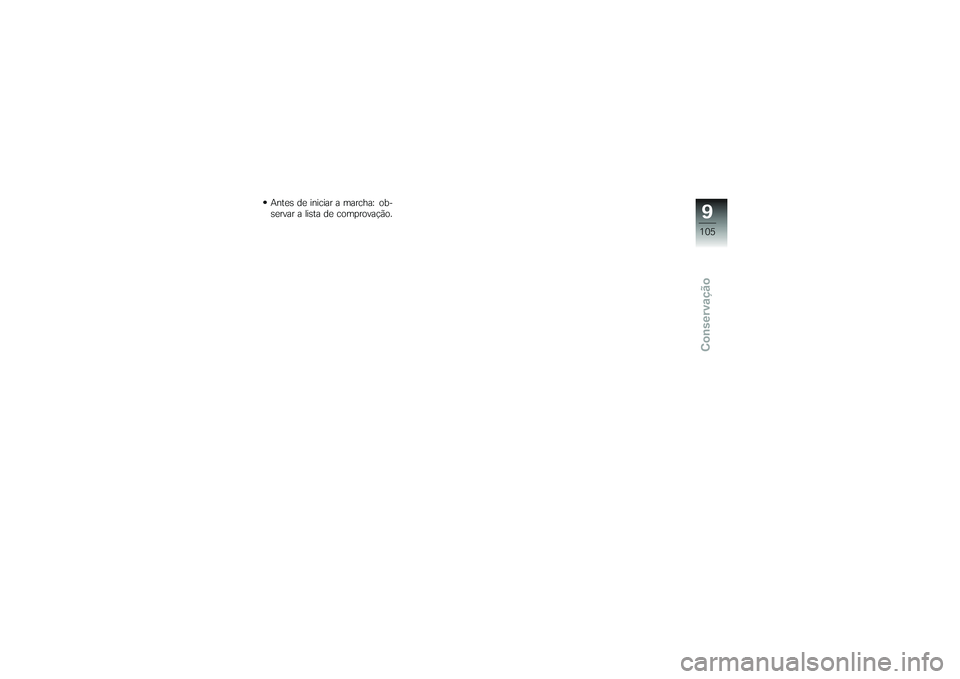

Antes de iniciar a marcha: ob-
servar a lista de comprovação.
9105zConservação
Page 108 of 138

9106zConservação
Page 109 of 138

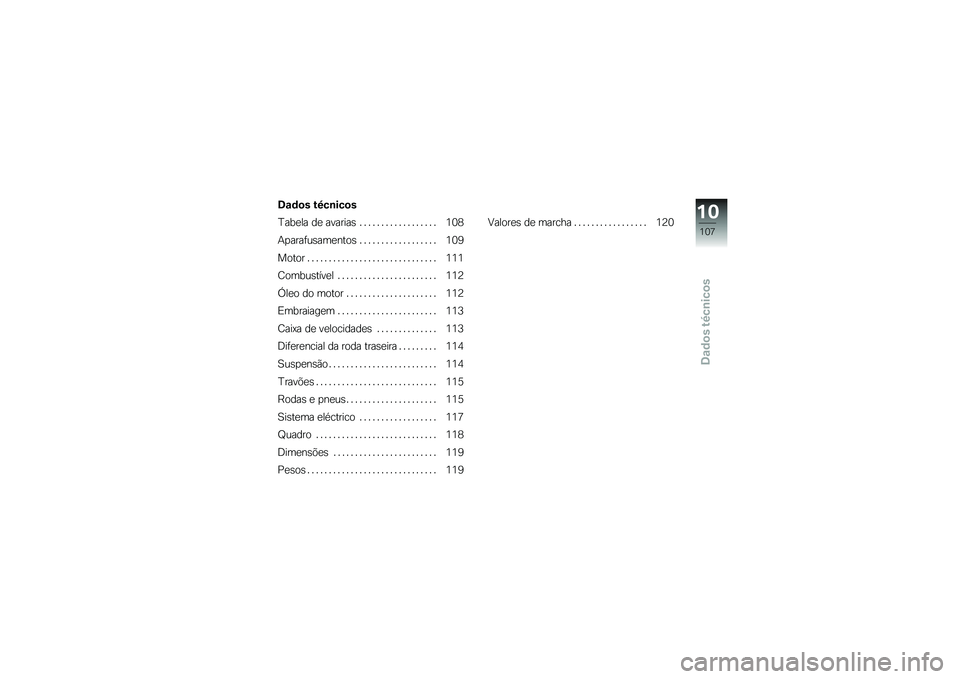

Dados técnicos
Dados técnicos
Tabela de avarias . . ................ 108
Aparafusamentos . . . ............... 109
Motor .............................. 111
CombustÃvel . . ..................... 112
Óleo do motor ..................... 112
Embraiagem . . ..................... 113
Caixa de velocidades .............. 113
Diferencial da roda traseira ......... 114
Suspensão ......................... 114
Travões . . .......................... 115
Rodas e pneus ..................... 115
Sistema eléctrico . . . ............... 117
Quadro . . .......................... 118
Dimensões . . . ..................... 119
Pesos .............................. 119 Valores de marcha .
................ 120
10107zDados técnicos
Page 110 of 138

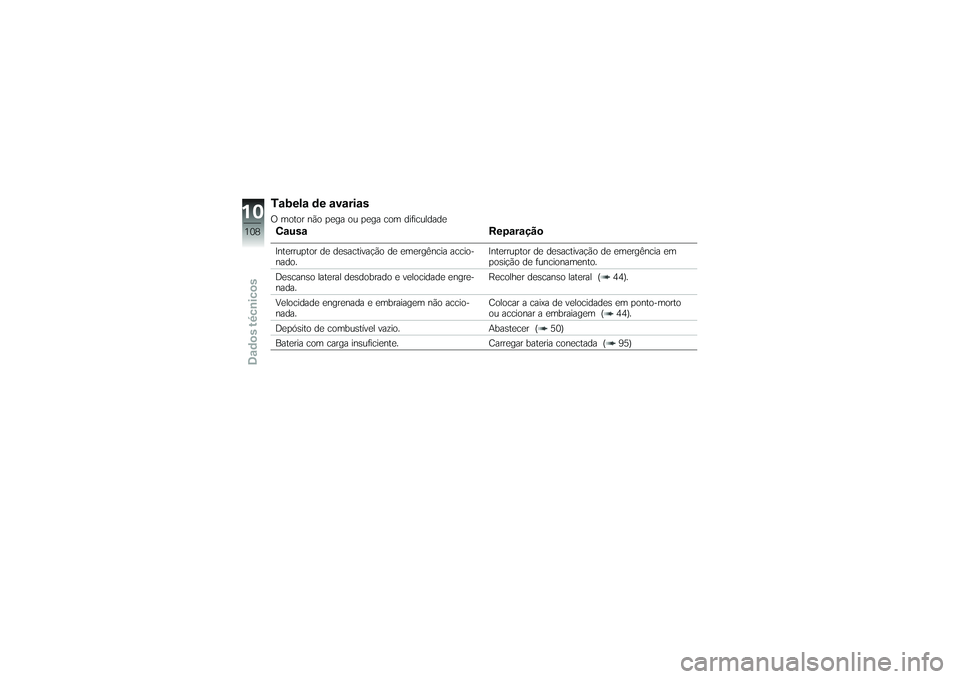

Tabela de avariasO motor não pega ou pega com dificuldadeCausaReparaçãoInterruptor de desactivação de emergência accio-
nado. Interruptor de desactivação de emergência em
posição de funcionamento.
Descanso lateral desdobrado e velocidade engre-
nada. Recolher descanso lateral ( 44).
Velocidade engrenada e embraiagem não accio-
nada. Colocar a caixa de velocidades em ponto-morto
ou accionar a embraiagem ( 44).
Depósito de combustÃvel vazio. Abastecer ( 50)
Bateria com carga insuficiente. Carregar bateria conectada ( 95)
10108zDados técnicos
