BMW MOTORRAD K 1200 GT 2002 Instruktionsbok (in Swedish)
Manufacturer: BMW MOTORRAD, Model Year: 2002, Model line: K 1200 GT, Model: BMW MOTORRAD K 1200 GT 2002Pages: 96, PDF Size: 6.64 MB
Page 21 of 96
19
Översikt och handhavande
1

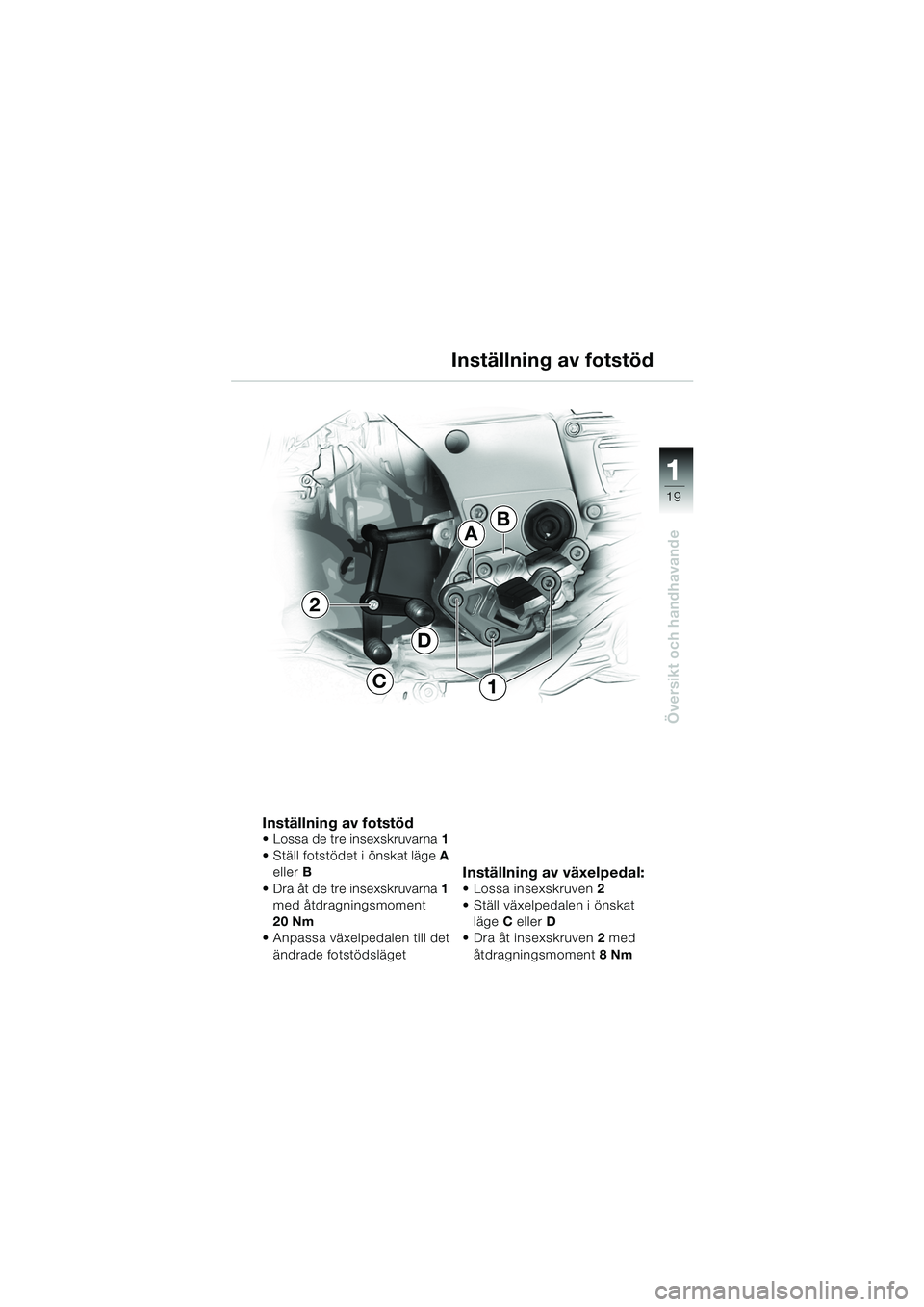

Inställning av fotstöd Lossa de tre insexskruvarna 1
Ställ fotstödet i önskat läge A
eller B
Dra åt de tre insexskruvarna 1
med åtdragningsmoment
20 Nm
Anpassa växelpedalen till det
ändrade fotstödsläget
Inställning av växelpedal: Lossa insexskruven 2
Ställ växelpedalen i önskat
läge C eller D
Dra åt insexskruven 2 med
åtdragningsmoment 8Nm
Inställning av fotstöd
2
AB
D
C1
10k41bks2.book Seite 19 Donnerstag, 24. Juli 2003 9:35 09
Page 22 of 96
20
Översikt och handhavande
1

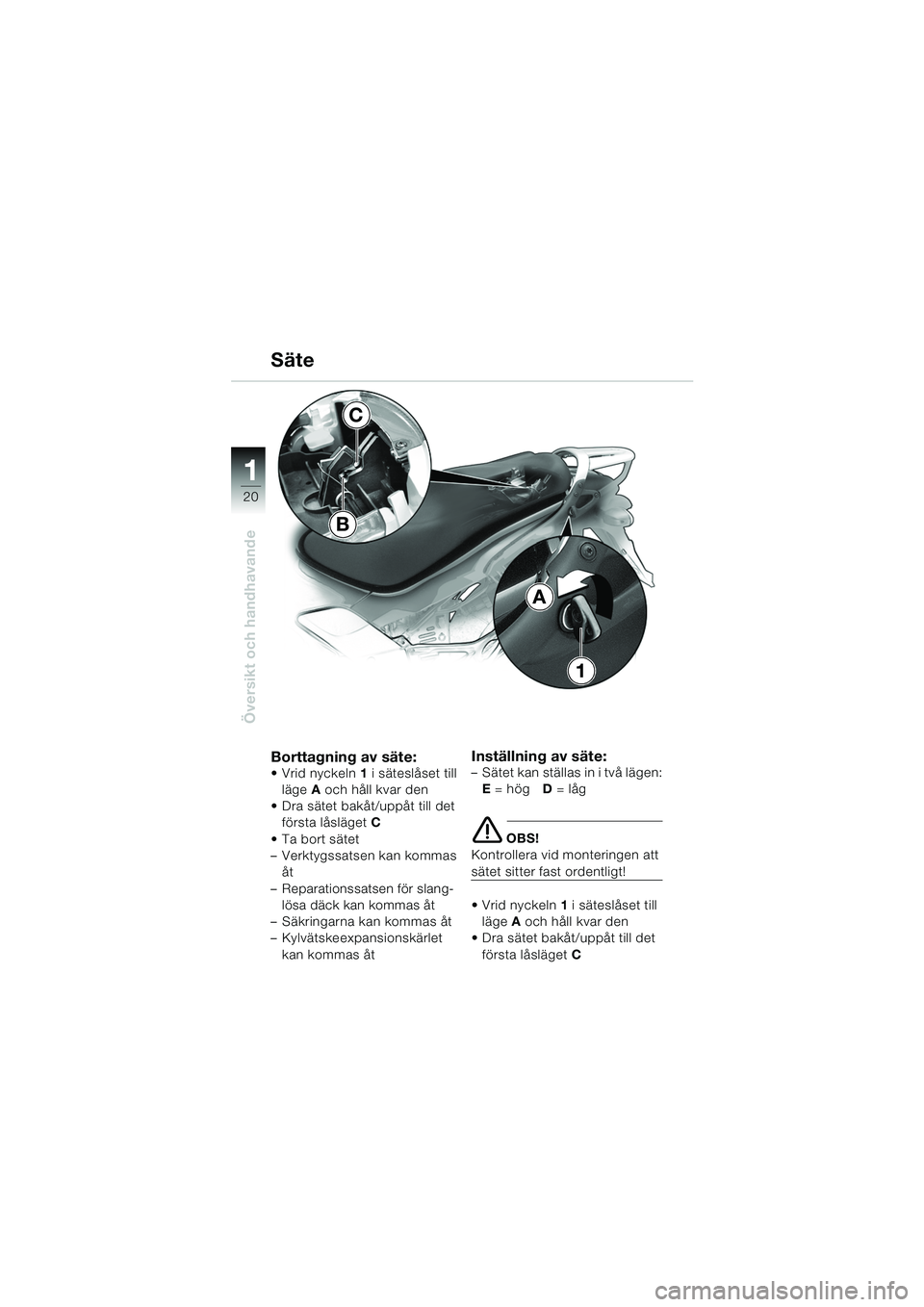

Borttagning av säte:Vrid nyckeln1 i säteslåset till
läge A och håll kvar den
Dra sätet bakåt/uppåt till det första låsläget C
Ta bort sätet
– Verktygssatsen kan kommas åt
– Reparationssatsen för slang- lösa däck kan kommas åt
– Säkringarna kan kommas åt
– Kylvätskeexpansionskärlet kan kommas åt
Inställning av säte:– Sätet kan ställas in i två lägen:E = hög D = låg
e OBS!
Kontrollera vid monteringen att
sätet sitter fast ordentligt!
Vrid nyckeln 1 i säteslåset till
läge A och håll kvar den
Dra sätet bakåt/uppåt till det
första låsläget C
Säte
A
1
B
C
10k41bks2.book Seite 20 Donnerstag, 24. Juli 2003 9:35 09
Page 23 of 96
21
Översikt och handhavande
1

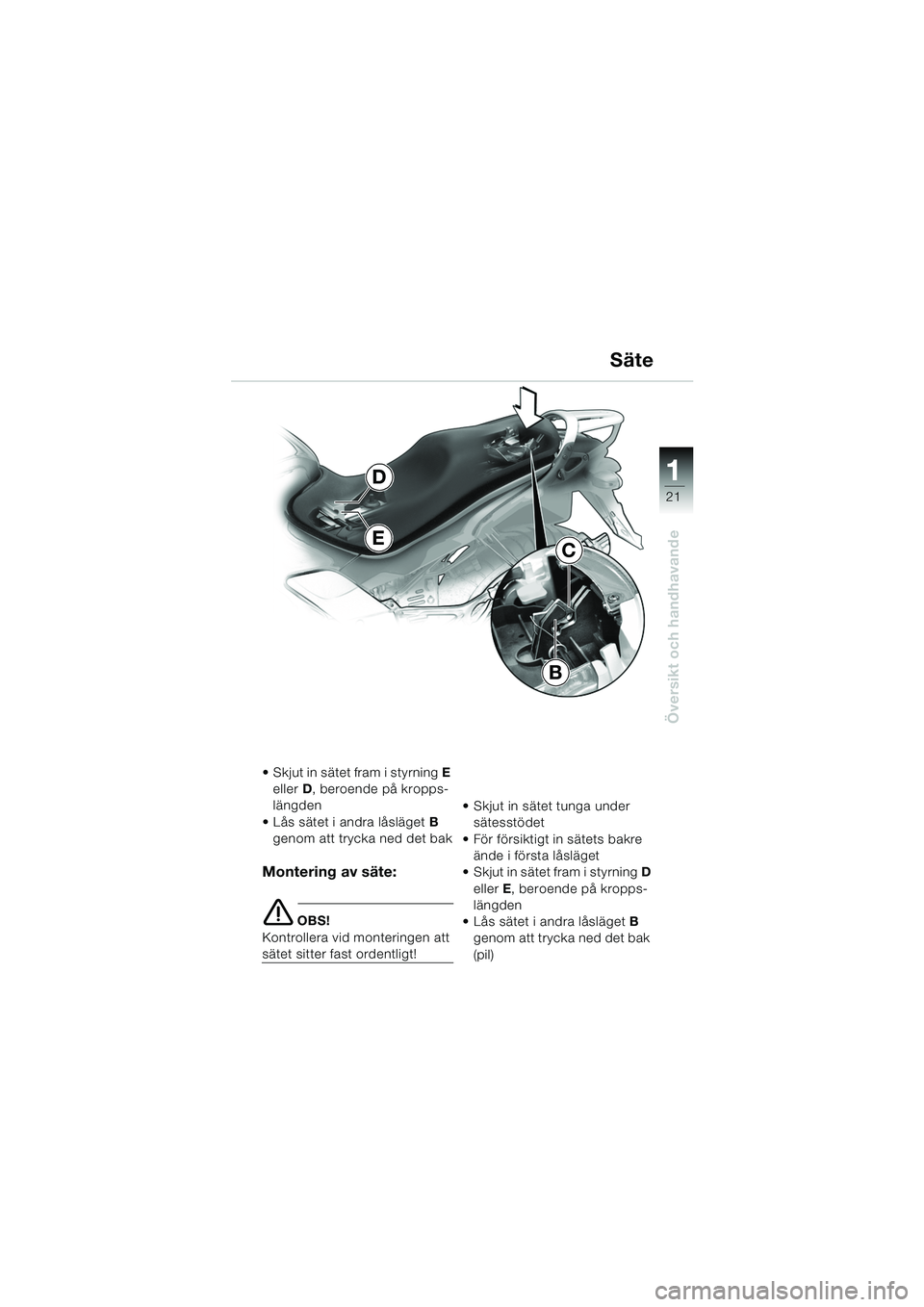

Säte
Skjut in sätet fram i styrning E
eller D, beroende på kropps-
längden
Lås sätet i andra låsläget B
genom att trycka ned det bak
Montering av säte:
e OBS!
Kontrollera vid monteringen att
sätet sitter fast ordentligt! Skjut in sätet tunga under
sätesstödet
För försiktigt in sätets bakre ände i första låsläget
Skjut in sätet fram i styrning D
eller E, beroende på kropps-
längden
Lås sätet i andra låsläget B
genom att trycka ned det bak
(pil)
E
D
B
C
10k41bks2.book Seite 21 Donnerstag, 24. Juli 2003 9:35 09
Page 24 of 96
22
Översikt och handhavande
1
e OBS!
Vindrutan är inte bränslebe-
ständig. Koppla till tändningen
Tryck på kontakten
1
– A Höjning av vindruta
– B Sänkning av vindruta
Ställ in vindrutan steglöst mot-
svarande kontaktläge A eller B
A
B
1

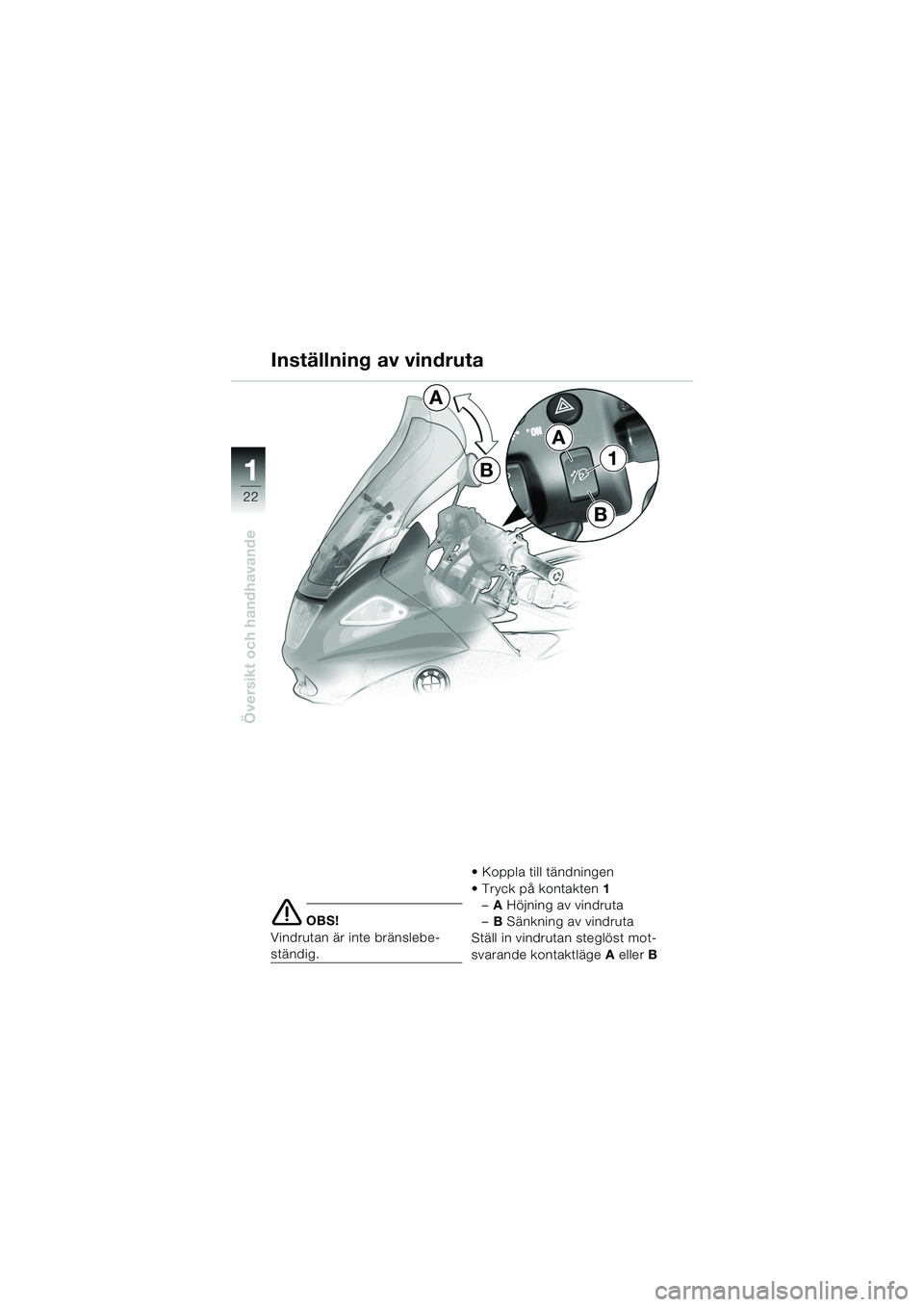

Inställning av vindruta
A
B
10k41bks2.book Seite 22 Donnerstag, 24. Juli 2003 9:35 09
Page 25 of 96
23
Översikt och handhavande
1

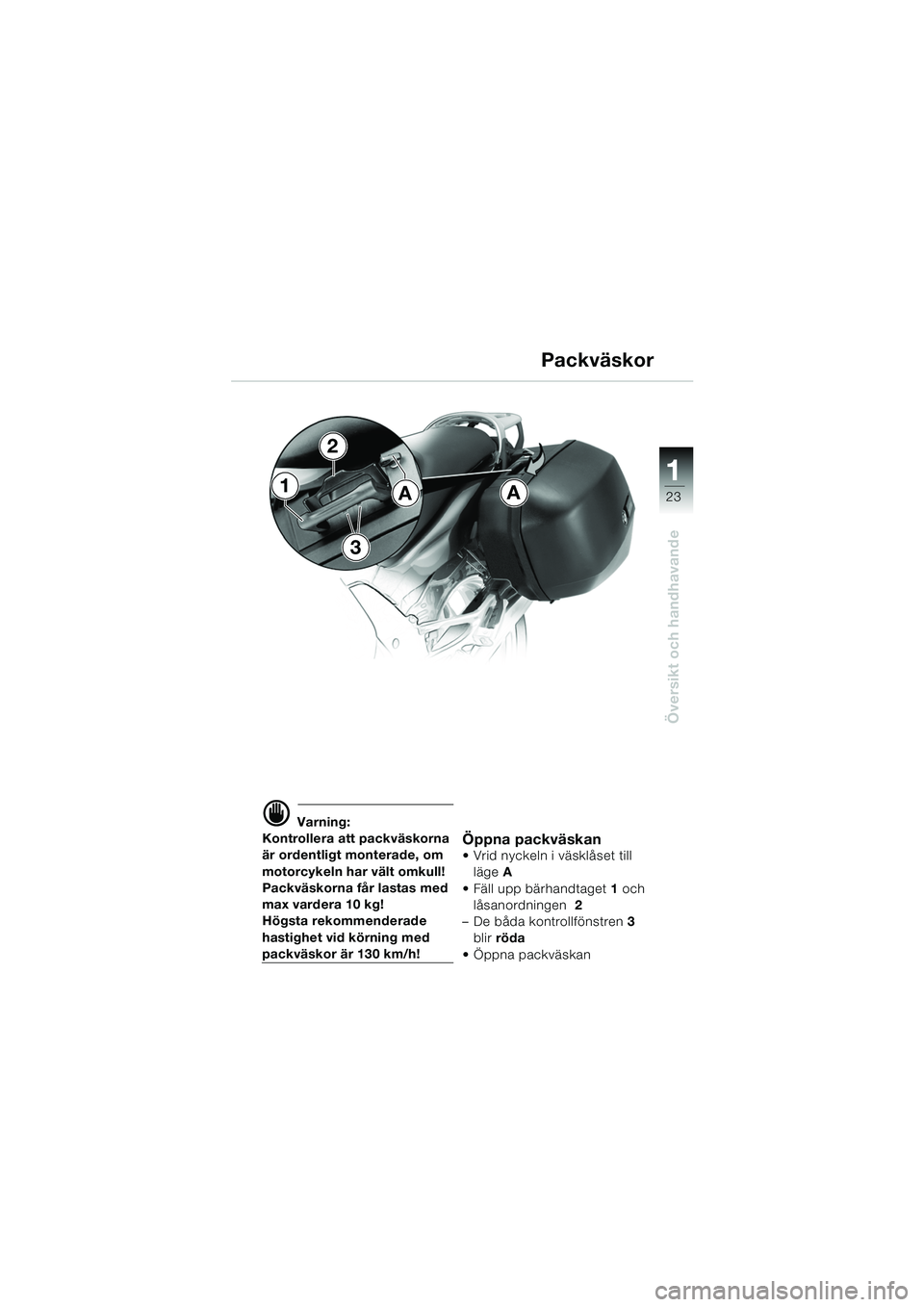

d Varning:
Kontrollera att packväskorna
är ordentligt monterade, om
motorcykeln har vält omkull!
Packväskorna får lastas med
max vardera 10 kg!
Högsta rekommenderade
hastighet vid körning med
packväskor är 130 km/h!
Öppna packväskan
Vrid nyckeln i väsklåset till läge A
Fäll upp bärhandtaget 1 och
låsanordningen 2
– De båda kontrollfönstren 3
blir röda
Öppna packväskan
A Packväskor1
2
3
A
10k41bks2.book Seite 23 Donnerstag, 24. Juli 2003 9:35 09
Page 26 of 96
24
Översikt och handhavande
1

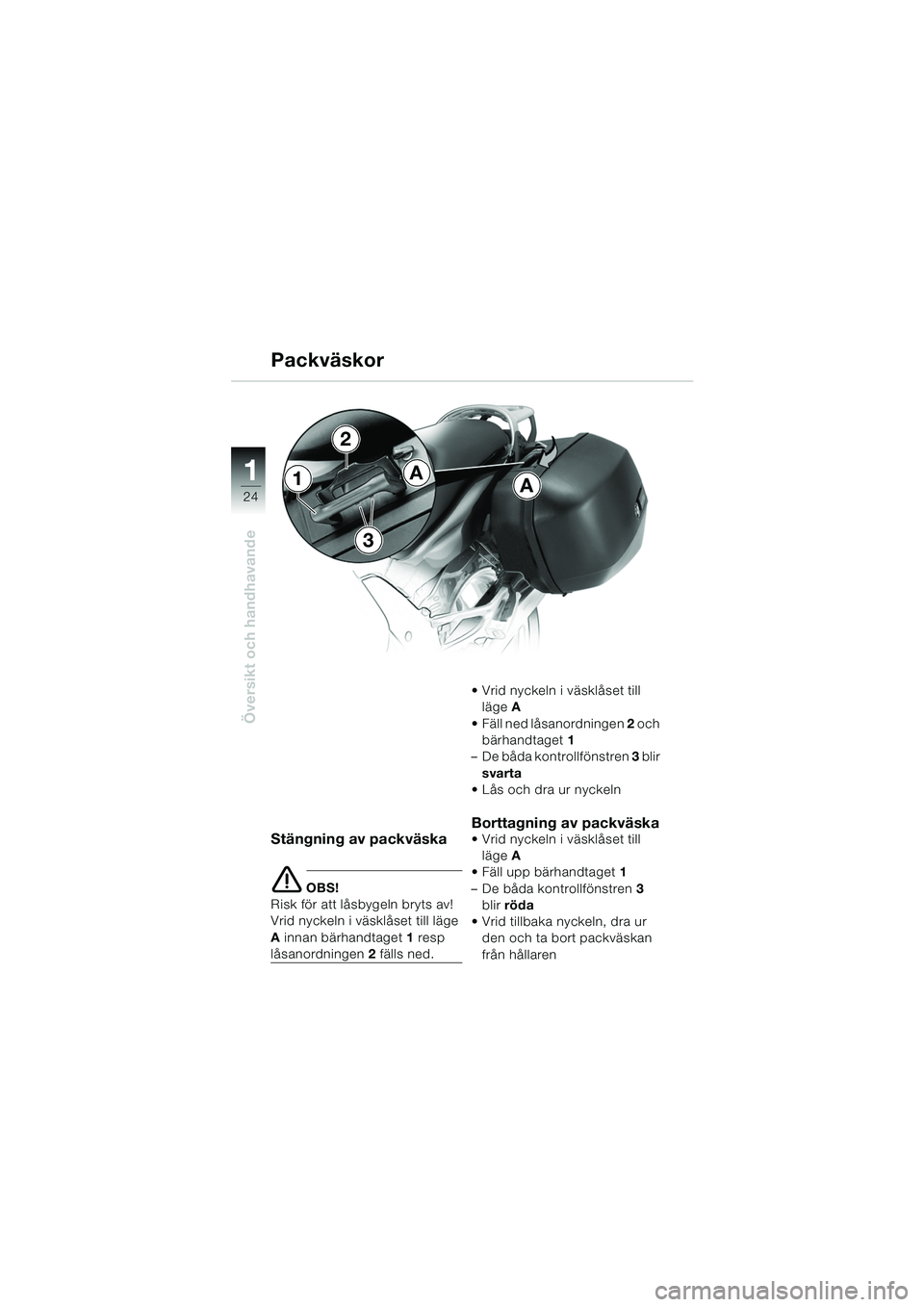

Stängning av packväska
e OBS!
Risk för att låsbygeln bryts av!
Vrid nyckeln i väsklåset till läge
A innan bärhandtaget 1 resp
låsanordningen 2 fälls ned. Vrid nyckeln i väsklåset till
läge A
Fäll ned låsanordningen 2 och
bärhandtaget 1
– De båda kontrollfönstren 3 blir
svarta
Lås och dra ur nyckeln
Borttagning av packväska Vrid nyckeln i väsklåset till
läge A
Fäll upp bärhandtaget 1
– De båda kontrollfönstren 3
blir röda
Vrid tillbaka nyckeln, dra ur den och ta bort packväskan
från hållaren
AA1
2
3
Packväskor
10k41bks2.book Seite 24 Donnerstag, 24. Juli 2003 9:35 09
Page 27 of 96
25
Översikt och handhavande
1
Packväskor

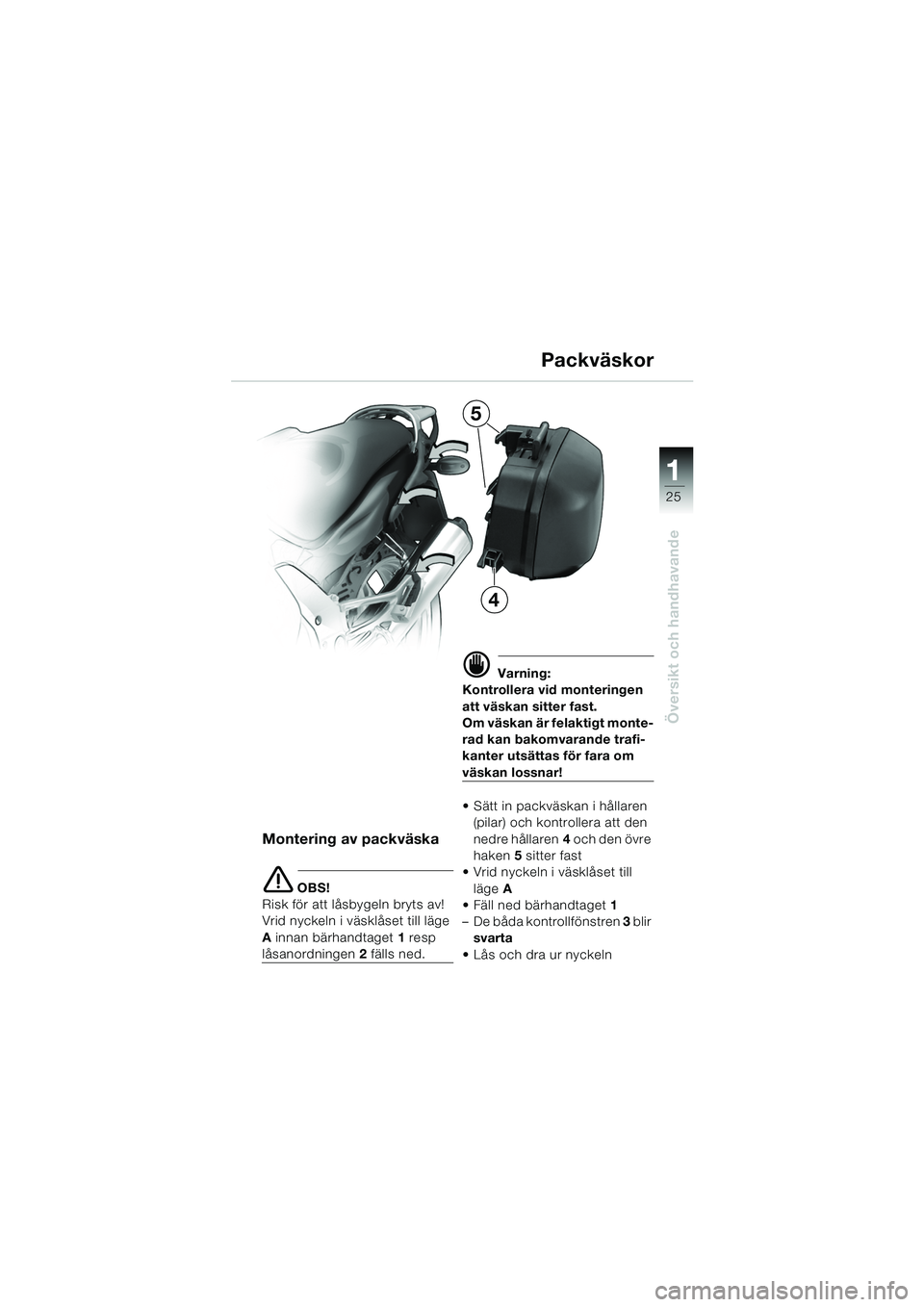

Montering av packväska
e OBS!
Risk för att låsbygeln bryts av!
Vrid nyckeln i väsklåset till läge
A innan bärhandtaget 1 resp
låsanordningen 2 fälls ned.
d Varning:
Kontrollera vid monteringen
att väskan sitter fast.
Om väskan är felaktigt monte-
rad kan bakomvarande trafi-
kanter utsättas för fara om
väskan lossnar!
Sätt in packväskan i hållaren (pilar) och kontrollera att den
nedre hållaren 4 och den övre
haken 5 sitter fast
Vrid nyckeln i väsklåset till
läge A
Fäll ned bärhandtaget 1
– De båda kontrollfönstren 3 blir
svarta
Lås och dra ur nyckeln
5
4
10k41bks2.book Seite 25 Donnerstag, 24. Juli 2003 9:35 09
Page 28 of 96
26
Säkerhetskontroll
2

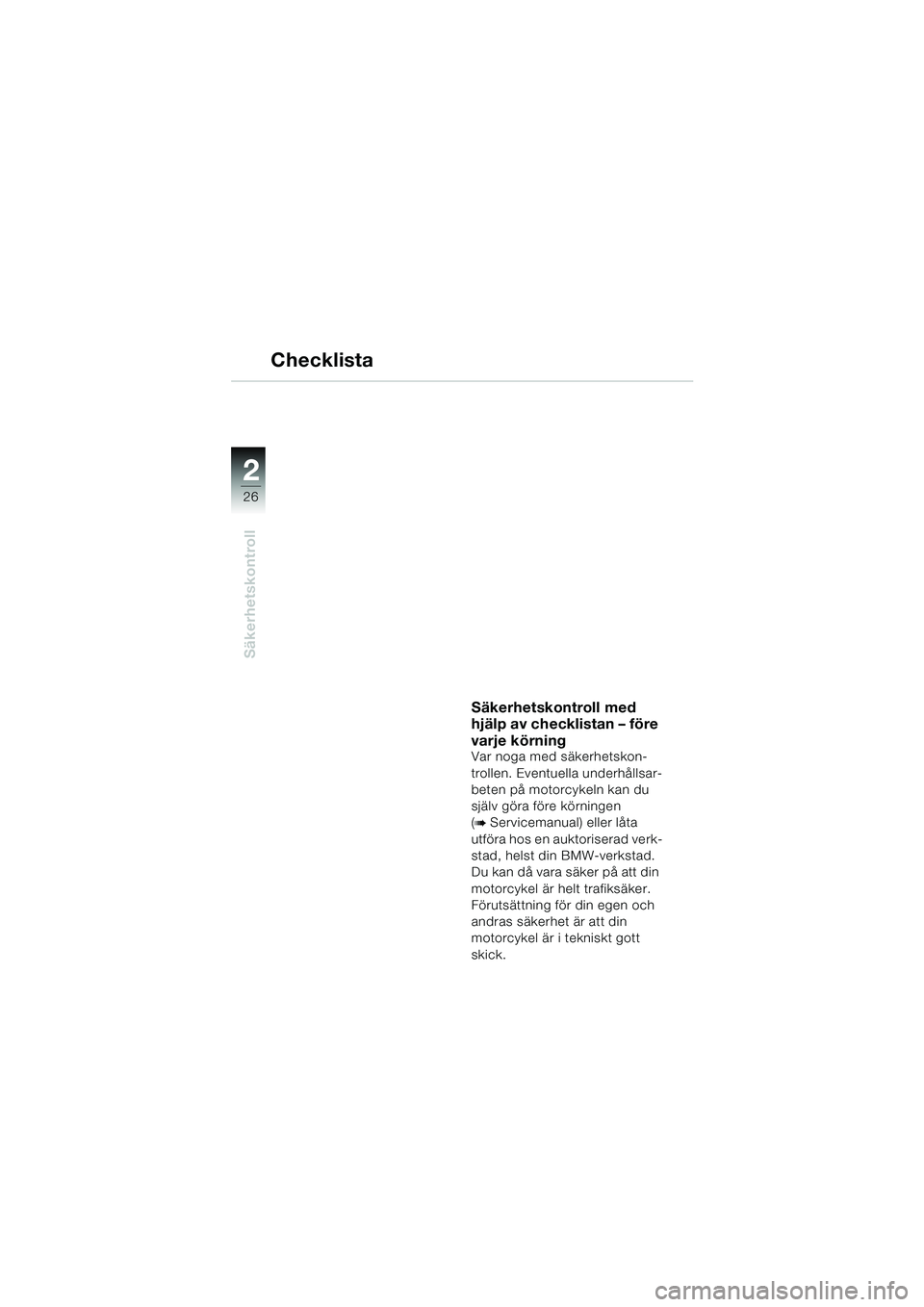

Checklista
Säkerhetskontroll med
hjälp av checklistan – före
varje körning
Var noga med säkerhetskon-
trollen. Eventuella underhållsar-
beten på motorcykeln kan du
själv göra före körningen
(
b Servicemanual) eller låta
utföra hos en auktoriserad verk-
stad, helst din BMW-verkstad.
Du kan då vara säker på att din
motorcykel är helt trafiksäker.
Förutsättning för din egen och
andras säkerhet är att din
motorcykel är i tekniskt gott
skick.
10k41bks2.book Seite 26 Donnerstag, 24. Juli 2003 9:35 09
Page 29 of 96
22
27
Säkerhetskontroll
2

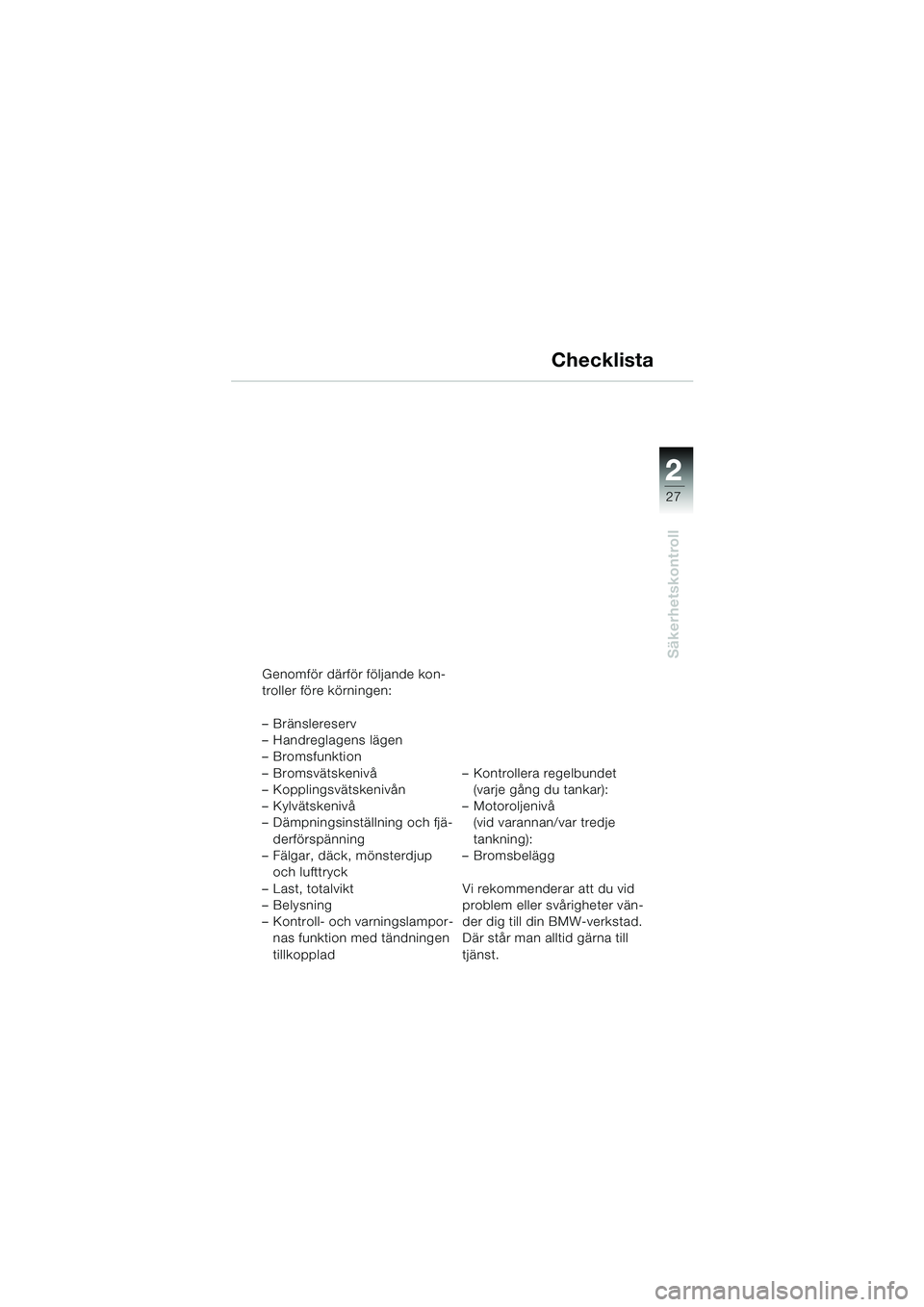

Genomför därför följande kon-
troller före körningen:
– Bränslereserv
– Handreglagens lägen
– Bromsfunktion
–Bromsvätskenivå
– Kopplingsvätskenivån
– Kylvätskenivå
– Dämpningsinställning och fjä-derförspänning
– Fälgar, däck, mönsterdjup och lufttryck
– Last, totalvikt
– Belysning
– Kontroll- och varningslampor- nas funktion med tändningen
tillkopplad – Kontrollera regelbundet
(varje gång du tankar):
– Motoroljenivå (vid varannan/var tredje
tankning):
–Bromsbelägg
Vi rekommenderar att du vid
problem eller svårigheter vän-
der dig till din BMW-verkstad.
Där står man alltid gärna till
tjänst.
Checklista
10k41bks2.book Seite 27 Donnerstag, 24. Juli 2003 9:35 09
Page 30 of 96
28
Säkerhetskontroll
2

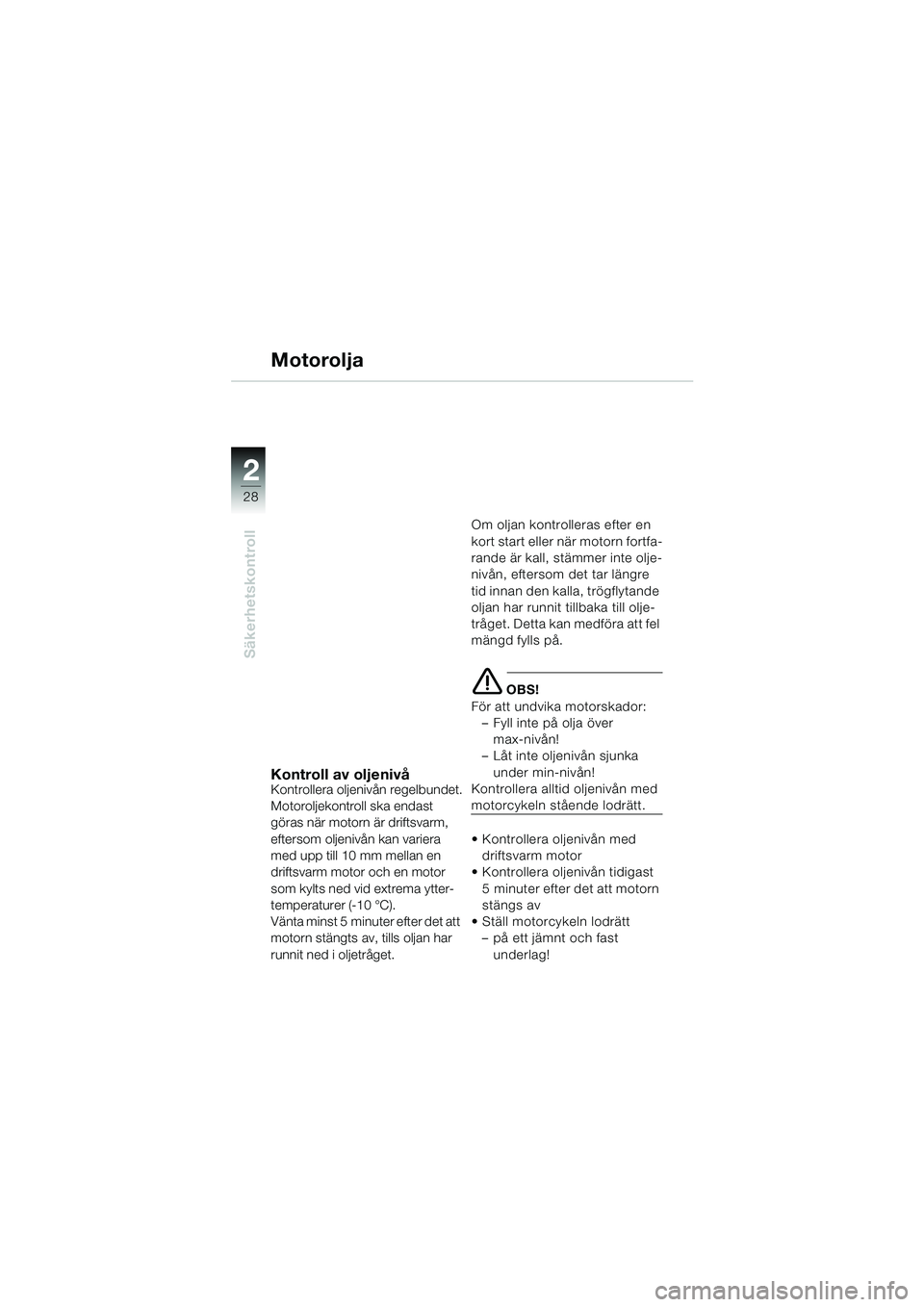

Motorolja
Kontroll av oljenivåKontrollera oljenivån regelbundet.
Motoroljekontroll ska endast
göras när motorn är driftsvarm,
eftersom oljenivån kan variera
med upp till 10 mm mellan en
driftsvarm motor och en motor
som kylts ned vid extrema ytter-
temperaturer (-10 °C).
Vänta minst 5 minuter efter det att
motorn stängts av, tills oljan har
runnit ned i oljetråget.Om oljan kontrolleras efter en
kort start eller när motorn fortfa-
rande är kall, stämmer inte olje-
nivån, eftersom det tar längre
tid innan den kalla, trögflytande
oljan har runnit tillbaka till olje-
tråget. Detta kan medföra att fel
mängd fylls på.
e
OBS!
För att undvika motorskador: – Fyll inte på olja över
max-nivån!
– Låt inte oljenivån sjunka
under min-nivån!
Kontrollera alltid oljenivån med
motorcykeln stående lodrätt.
Kontrollera oljenivån med driftsvarm motor
Kontrollera oljenivån tidigast
5 minuter efter det att motorn
stängs av
Ställ motorcykeln lodrätt – på ett jämnt och fast
underlag!
