BMW MOTORRAD K 1200 GT 2004 Instruktionsbok (in Swedish)

22
29

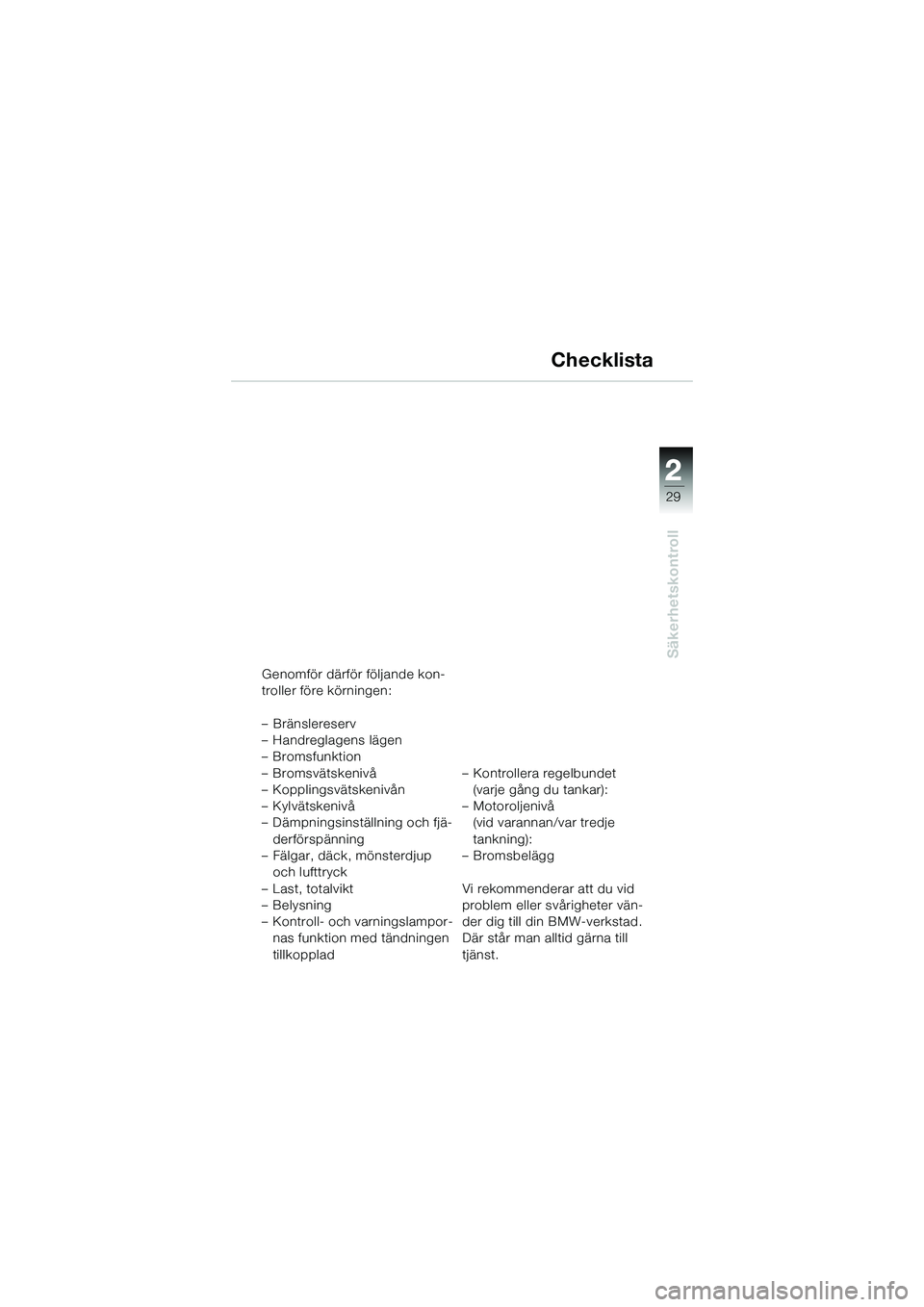

Säkerhetskontroll
2
Genomför därför följande kon-
troller före körningen:
– Bränslereserv
– Handreglagens lägen
– Bromsfunktion
–Bromsvätskenivå
– Kopplingsvätskenivån
– Kylvätskenivå
– Dämpningsinställning och fjä-derförspänning
– Fälgar, däck, mönsterdjup och lufttryck
– Last, totalvikt
–Belysning
– Kontroll- och varningslampor- nas funktion med tändningen
tillkopplad – Kontrollera regelbundet
(varje gång du tankar):
– Motoroljenivå (vid varannan/var tredje
tankning):
–Bromsbelägg
Vi rekommenderar att du vid
problem eller svårigheter vän-
der dig till din BMW-verkstad.
Där står man alltid gärna till
tjänst.
Checklista
10k41bks2.book Seite 29 Donnerstag, 27. Mai 2004 3:21 15

30
Säkerhetskontroll
2

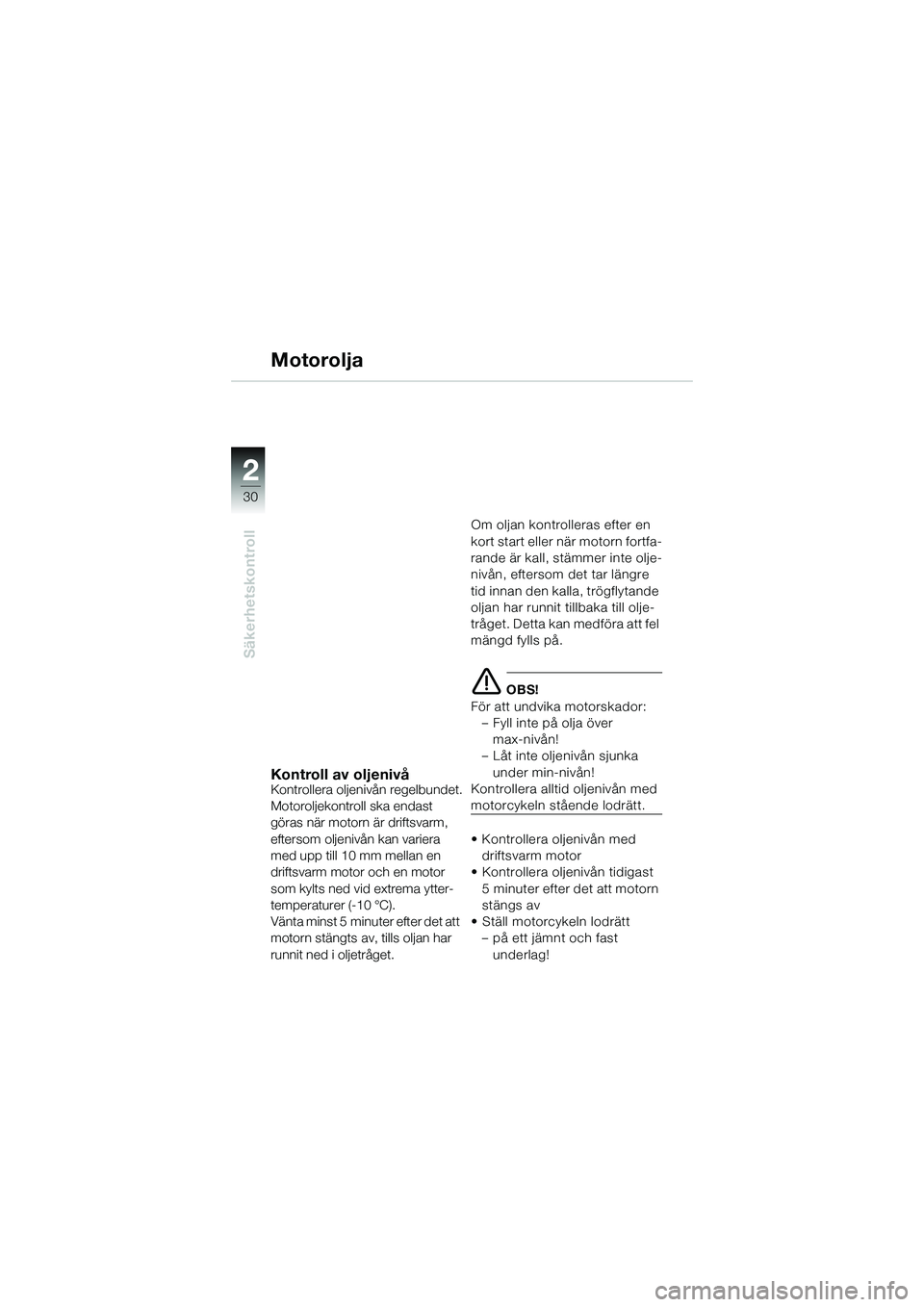

Motorolja
Kontroll av oljenivåKontrollera oljenivån regelbundet.
Motoroljekontroll ska endast
göras när motorn är driftsvarm,
eftersom oljenivån kan variera
med upp till 10 mm mellan en
driftsvarm motor och en motor
som kylts ned vid extrema ytter-
temperaturer (-10 °C).
Vänta minst 5 minuter efter det att
motorn stängts av, tills oljan har
runnit ned i oljetråget.Om oljan kontrolleras efter en
kort start eller när motorn fortfa-
rande är kall, stämmer inte olje-
nivån, eftersom det tar längre
tid innan den kalla, trögflytande
oljan har runnit tillbaka till olje-
tråget. Detta kan medföra att fel
mängd fylls på.

OBS!
För att undvika motorskador: – Fyll inte på olja över
max-nivån!
– Låt inte oljenivån sjunka
under min-nivån!
Kontrollera alltid oljenivån med
motorcykeln stående lodrätt.
• Kontrollera oljenivån med driftsvarm motor
• Kontrollera oljenivån tidigast
5 minuter efter det att motorn
stängs av
• Ställ motorcykeln lodrätt – på ett jämnt och fast
underlag!
10k41bks2.book Seite 30 Donnerstag, 27. Mai 2004 3:21 15

22
31
Säkerhetskontroll
2
1
MAXMIN
3
2

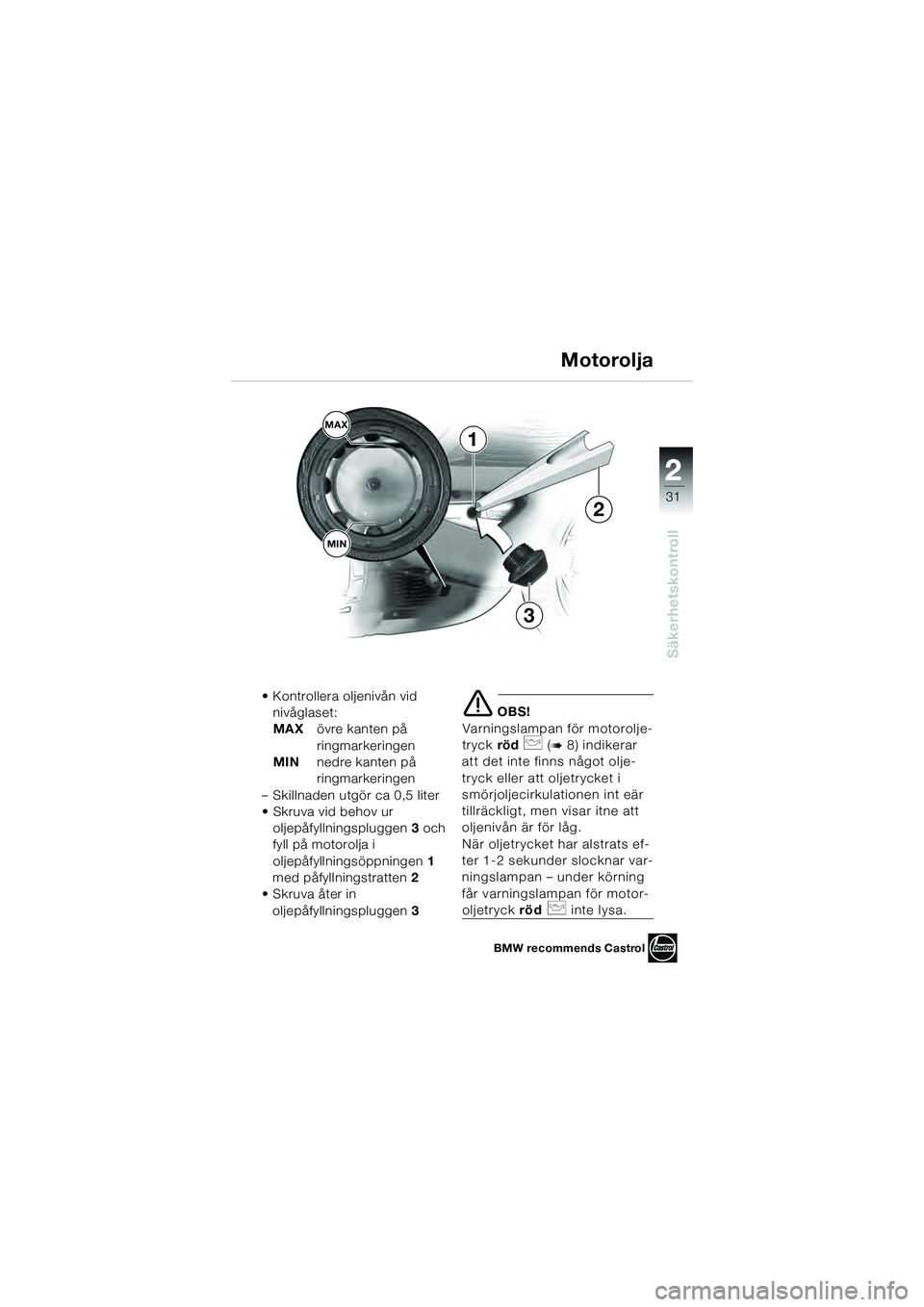

• Kontrollera oljenivån vid nivåglaset:
MAX övre kanten på
ringmarkeringen
MIN nedre kanten på
ringmarkeringen
– Skillnaden utgör ca 0,5 liter
• Skruva vid behov ur oljepåfyllningspluggen 3 och
fyll på motorolja i
oljepåfyllningsöppningen 1
med påfyllningstratten 2
• Skruva åter in
oljepåfyllningspluggen 3
 OBS!
Varningslampan för motorolje-
tryck röd
 (
8) indikerar
att det inte finns något olje-
tryck eller att oljetrycket i
smörjoljecirkulationen int eär
tillräckligt, men visar itne att
oljenivån är för låg.
När oljetrycket har alstrats ef-
ter 1-2 sekunder slocknar var-
ningslampan – under körning
får varningslampan för motor-
oljetryck röd  inte lysa.
Motorolja
BMW recommends Castrol
10k41bks2.book Seite 31 Donnerstag, 27. Mai 2004 3:21 15

32
Säkerhetskontroll
2

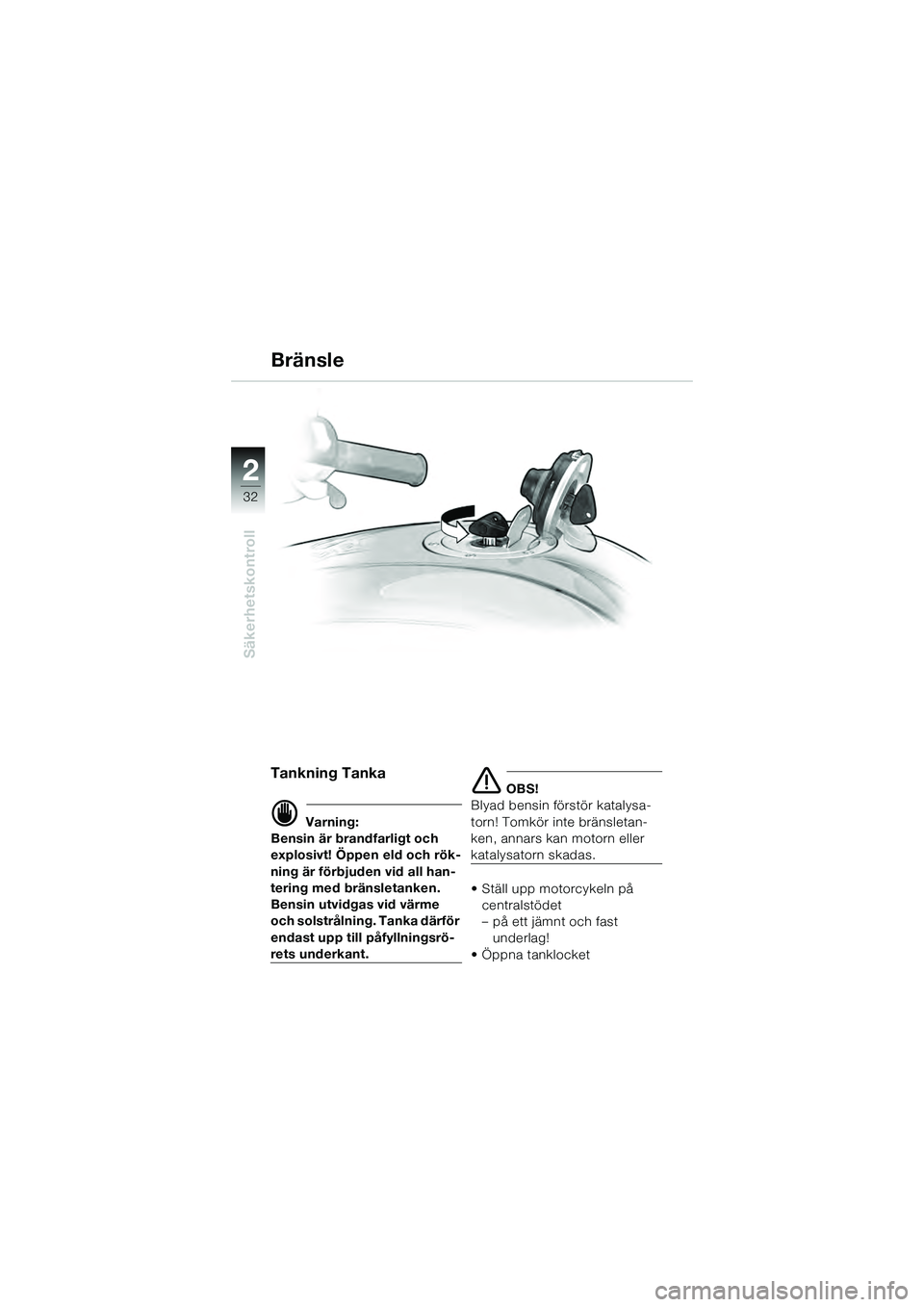

Bränsle
Tankning Tanka
 Varning:
Bensin är brandfarligt och
explosivt! Öppen eld och rök-
ning är förbjuden vid all han-
tering med bränsletanken.
Bensin utvidgas vid värme
och solstrålning. Tanka därför
endast upp till påfyllningsrö-
rets underkant.
 OBS!
Blyad bensin förstör katalysa-
torn! Tomkör inte bränsletan-
ken, annars kan motorn eller
katalysatorn skadas.
• Ställ upp motorcykeln på centralstödet
– på ett jämnt och fast underlag!
• Öppna tanklocket
10k41bks2.book Seite 32 Donnerstag, 27. Mai 2004 3:21 15

22
33
Säkerhetskontroll
2

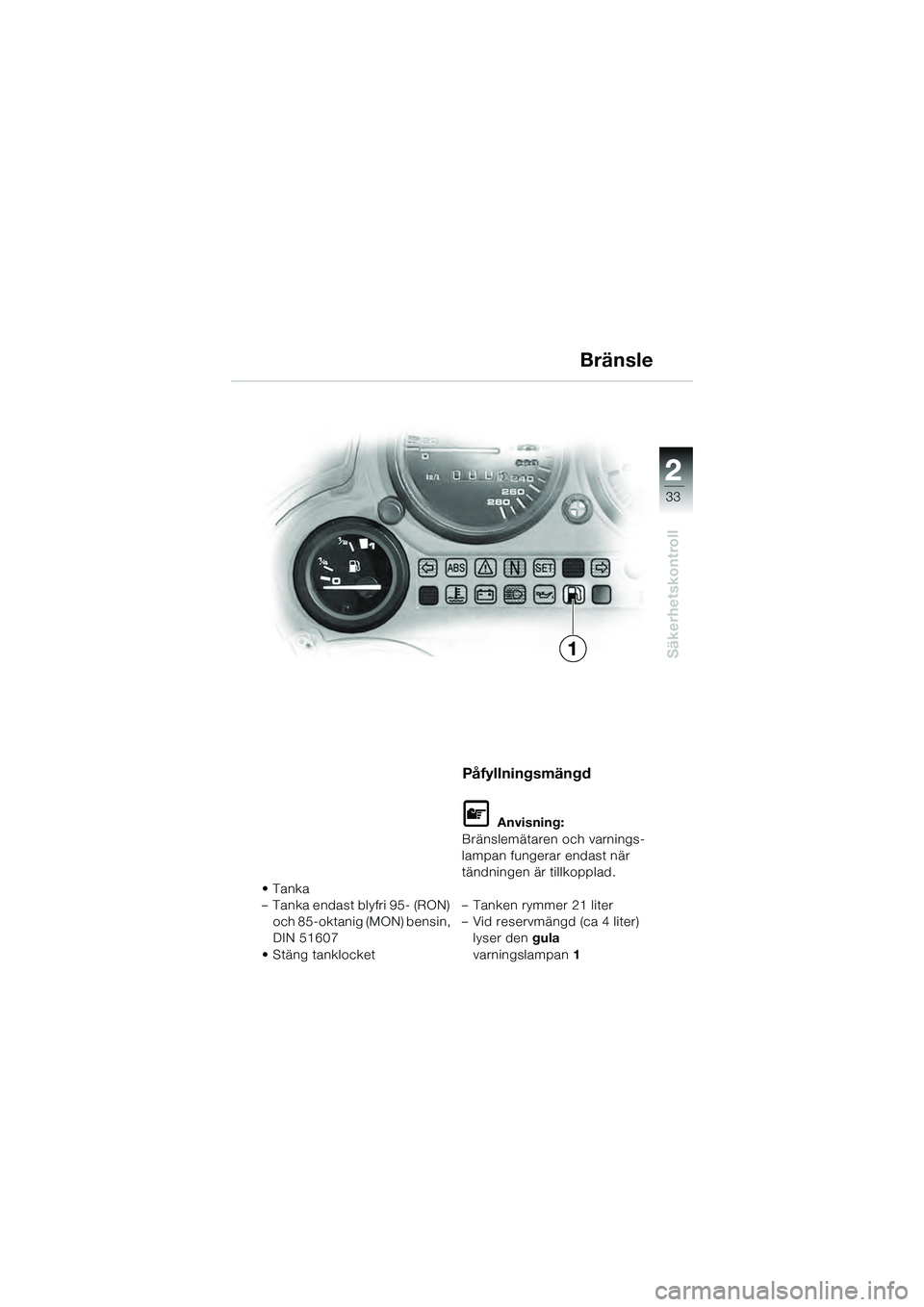

•Tanka
– Tanka endast blyfri 95- (RON) och 85-oktanig (MON) bensin,
DIN 51607
•Stäng tanklocket
Påfyllningsmängd

Anvisning:
Bränslemätaren och varnings-
lampan fungerar endast när
tändningen är tillkopplad.
–Tanken rymmer 21liter
– Vid reservmängd (ca 4 liter) lyser den gula
varningslampan 1
1Bränsle
10k41bks2.book Seite 33 Donnerstag, 27. Mai 2004 3:21 15

34
Säkerhetskontroll
2

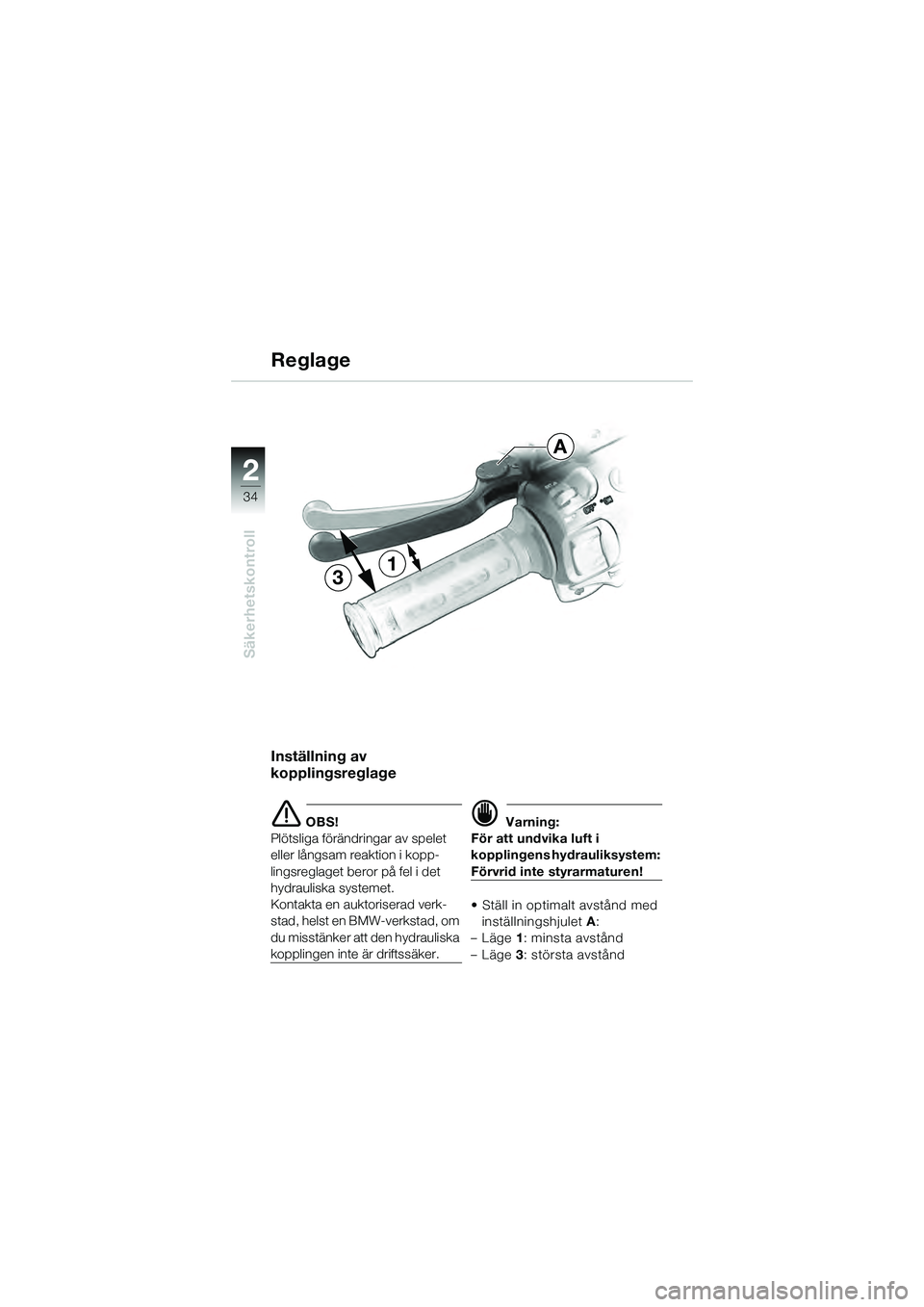

Inställning av
kopplingsreglage
 OBS!
Plötsliga förändringar av spelet
eller långsam reaktion i kopp-
lingsreglaget beror på fel i det
hydrauliska systemet.
Kontakta en auktoriserad verk-
stad, helst en BMW-verkstad, om
du misstänker att den hydrauliska
kopplingen inte är driftssäker.
 Varning:
För att undvika luft i
kopplingens hydrauliksystem:
Förvrid inte styrarmaturen!
• Ställ in optimalt avstånd med
inställningshjulet A:
–Läge 1: minsta avstånd
–Läge 3: största avstånd
Reglage
A
13
10k41bks2.book Seite 34 Donnerstag, 27. Mai 2004 3:21 15

22
35
Säkerhetskontroll
2
4
1
A

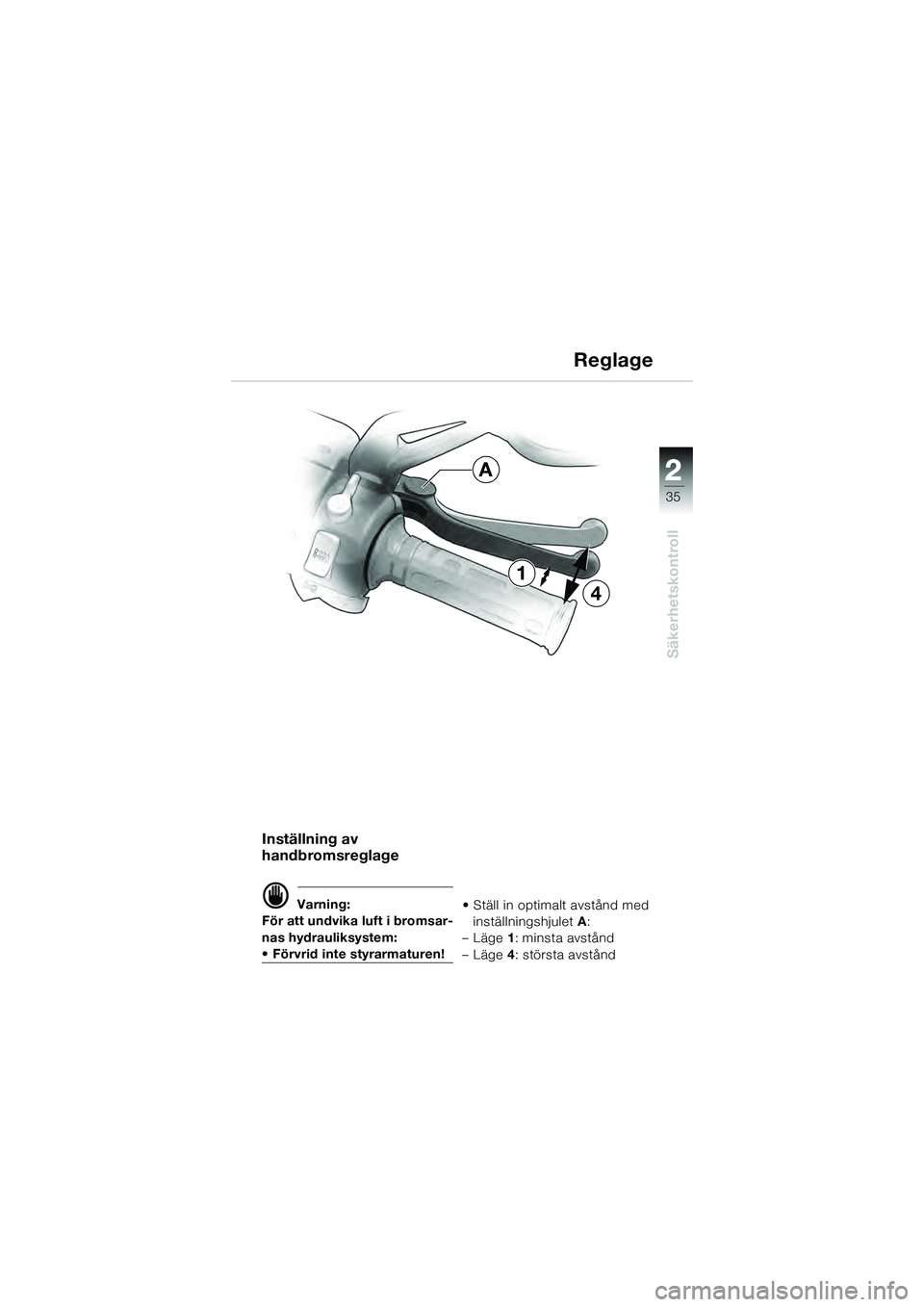

Inställning av
handbromsreglage
 Varning:
För att undvika luft i bromsar-
nas hydrauliksystem:
• Förvrid inte styrarmaturen! • Ställ in optimalt avstånd med
inställningshjulet A:
–Läge 1: minsta avstånd
–Läge 4: största avstånd
Reglage
10k41bks2.book Seite 35 Donnerstag, 27. Mai 2004 3:21 15

36
Säkerhetskontroll
2

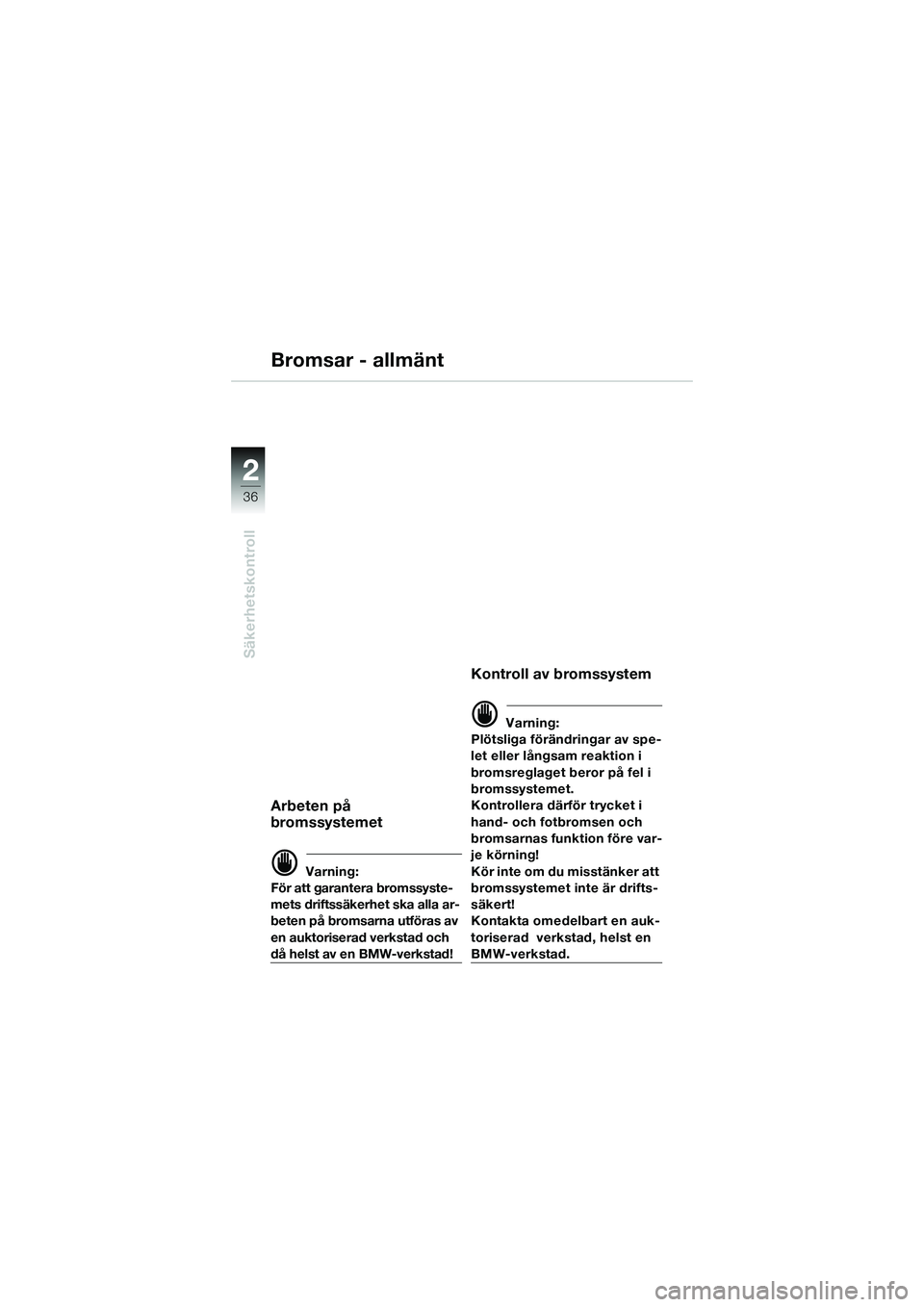

Bromsar - allmänt
Arbeten på
bromssystemet
 Varning:
För att garantera bromssyste-
mets driftssäkerhet ska alla ar-
beten på bromsarna utföras av
en auktoriserad verkstad och
då helst av en BMW-verkstad!
Kontroll av bromssystem
 Varning:
Plötsliga förändringar av spe-
let eller långsam reaktion i
bromsreglaget beror på fel i
bromssystemet.
Kontrollera därför trycket i
hand- och fotbromsen och
bromsarnas funktion före var-
je körning!
Kör inte om du misstänker att
bromssystemet inte är drifts-
säkert!
Kontakta omedelbart en auk-
toriserad verkstad, helst en
BMW-verkstad.
10k41bks2.book Seite 36 Donnerstag, 27. Mai 2004 3:21 15

22
37
Säkerhetskontroll
2

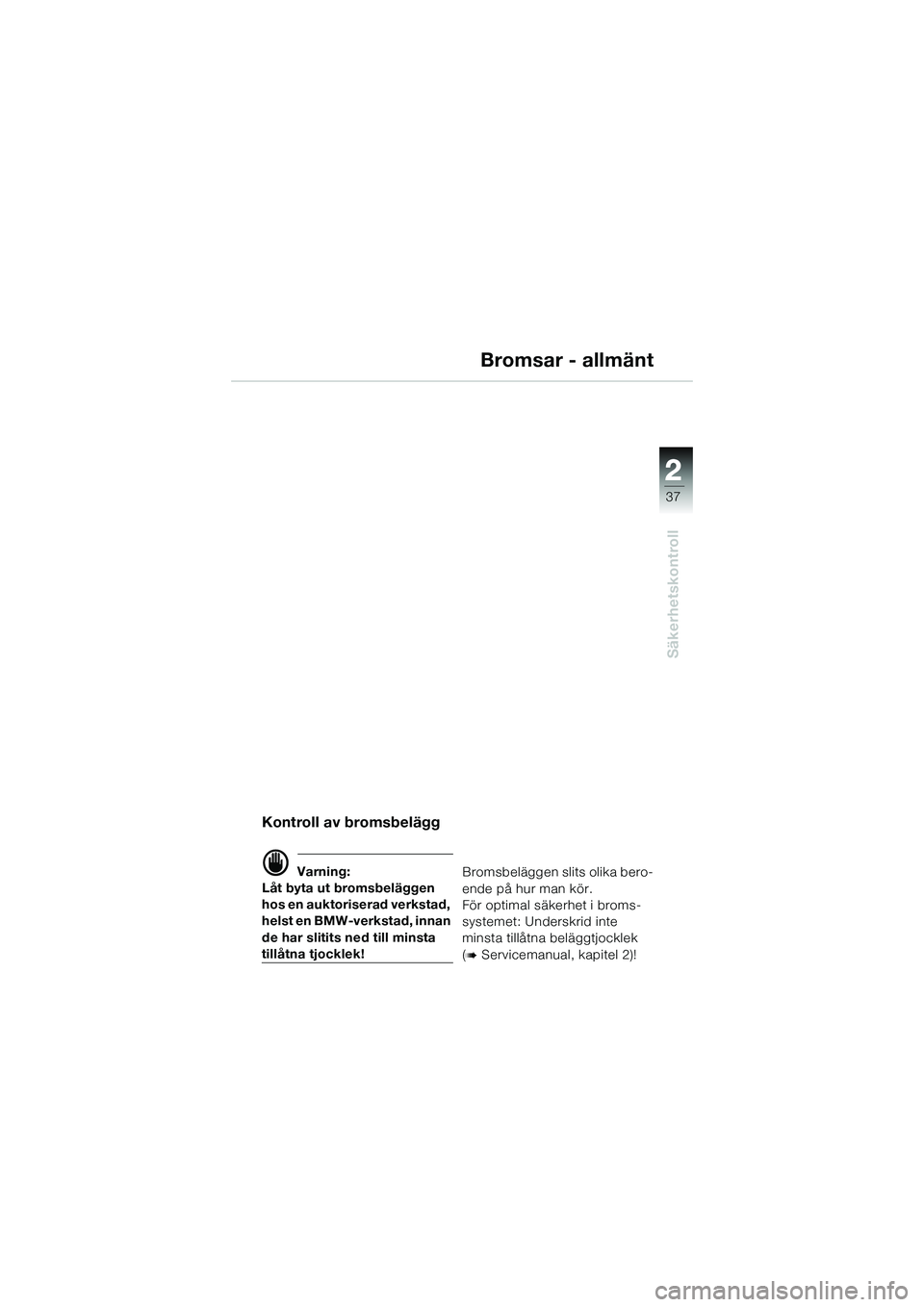

Kontroll av bromsbelägg
 Varning:
Låt byta ut bromsbeläggen
hos en auktoriserad verkstad,
helst en BMW-verkstad, innan
de har slitits ned till minsta
tillåtna tjocklek! Bromsbeläggen slits olika bero-
ende på hur man kör.
För optimal säkerhet i broms-
systemet: Underskrid inte
minsta tillåtna beläggtjocklek
(
Servicemanual, kapitel 2)!
Bromsar - allmänt
10k41bks2.book Seite 37 Donnerstag, 27. Mai 2004 3:21 15

38
Säkerhetskontroll
2
Bromsar - med BMW integral ABS
Kontroll av
bromsvätskenivå
 Varning:
Vid utrusting med BMW inte-
gral ABS sjunker INTE broms-
vätskenivån i
expansionskärlet (

40) vid
förslitning av bromsbeläggen.
 Varning:
Om bromsvätskenivån i ex-
pansionskärlet (

40), har
sjunkit under MIN-markering-
en, ska bromssystemet ome-
delbart kontrolleras hos en
auktoriserad verkstad, helst
en BMW-verkstad.
Byte av bromsvätska
 Varning:
Bromsvätskan är utsatt för
höga termiska belastningar
och har egenskapen att ta åt
sig fuktighet ur luften.
Bromsvätskan måste därför
bytas regelbundet (

Service-
manual, kapitel 1) av en auk-
toriserad verkstad, helst en
BMW-verkstad.
10k41bks2.book Seite 38 Donnerstag, 27. Mai 2004 3:21 15
