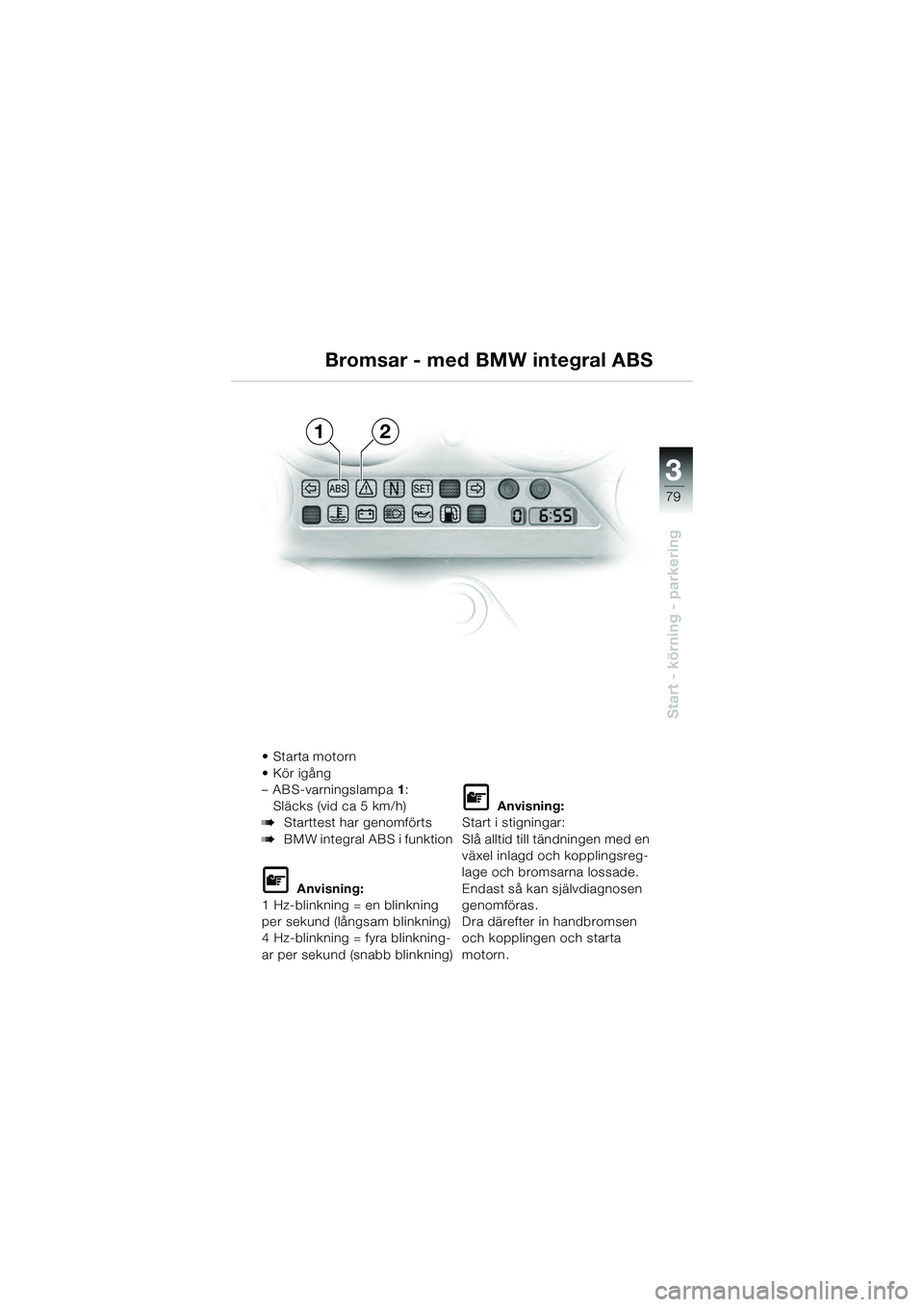

3
79
Start - körning - parkering
• Starta motorn
• Kör igång
– ABS-varningslampa1:
Släcks (vid ca 5 km/h)

Starttest har genomförts

BMW integral ABS i funktion

Anvisning:
1 Hz-blinkning = en blinkning
per sekund (långsam blinkning)
4 Hz-blinkning = fyra blinkning-
ar per sekund (snabb blinkning)

Anvisning:
Start i stigningar:
Slå alltid till tändningen med en
växel inlagd och kopplingsreg-
lage och bromsarna lossade.
Endast så kan självdiagnosen
genomföras.
Dra därefter in handbromsen
och kopplingen och starta
motorn.
12
Bromsar - med BMW integral ABS
10k41bks2.book Seite 79 Donnerstag, 27. Mai 2004 3:21 15

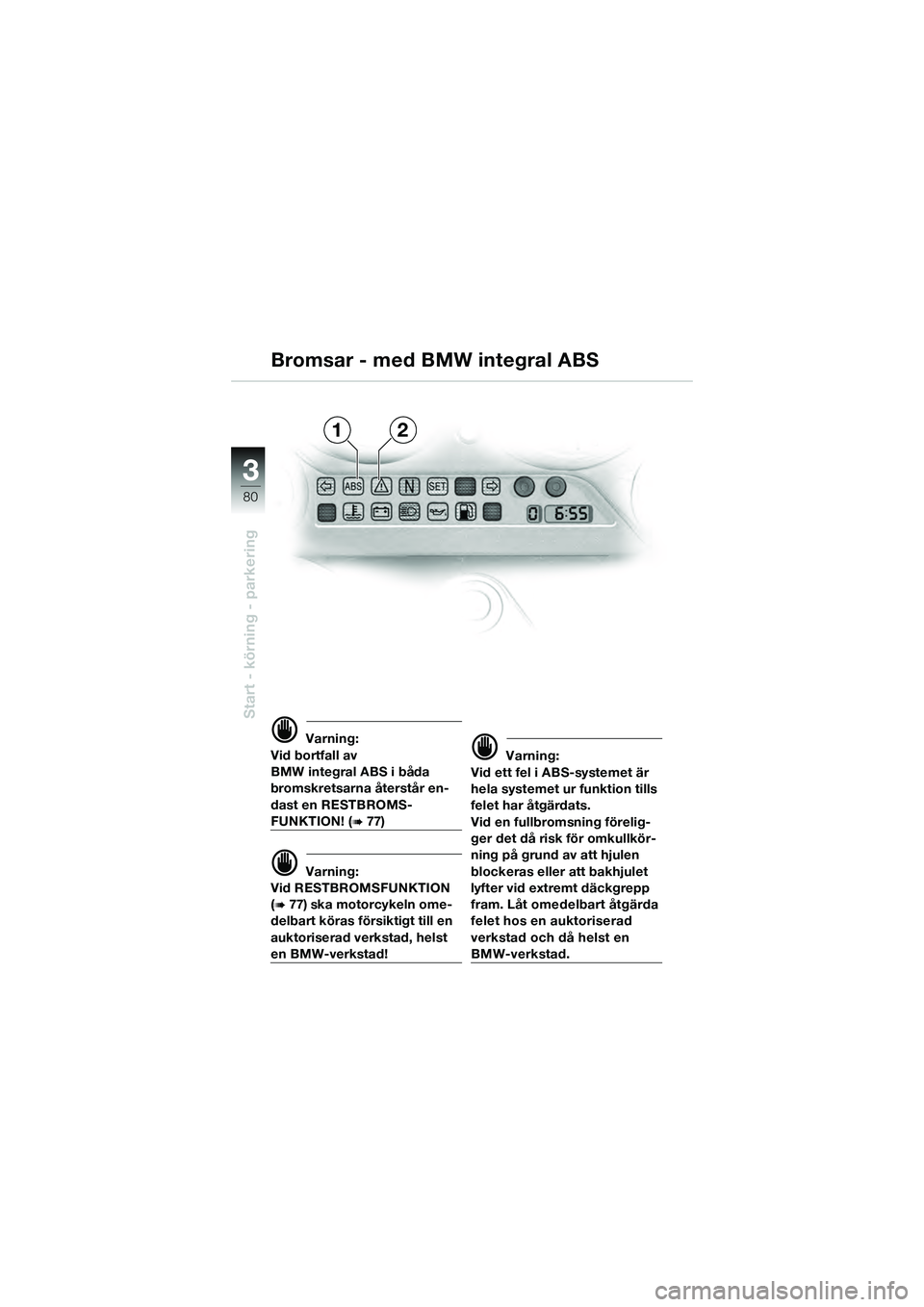

80
Start - körning - parkering
3
 Varning:
Vid bortfall av
BMW integral ABS i båda
bromskretsarna återstår en-
dast en RESTBROMS-
FUNKTION! (
77)
 Varning:
Vid RESTBROMSFUNKTION
(

77) ska motorcykeln ome-
delbart köras försiktigt till en
auktoriserad verkstad, helst
en BMW-verkstad!
 Varning:
Vid ett fel i ABS-systemet är
hela systemet ur funktion tills
felet har åtgärdats.
Vid en fullbromsning förelig-
ger det då risk för omkullkör-
ning på grund av att hjulen
blockeras eller att bakhjulet
lyfter vid extremt däckgrepp
fram. Låt omedelbart åtgärda
felet hos en auktoriserad
verkstad och då helst en
BMW-verkstad.
12
Bromsar - med BMW integral ABS
10k41bks2.book Seite 80 Donnerstag, 27. Mai 2004 3:21 15

3
81
Start - körning - parkering

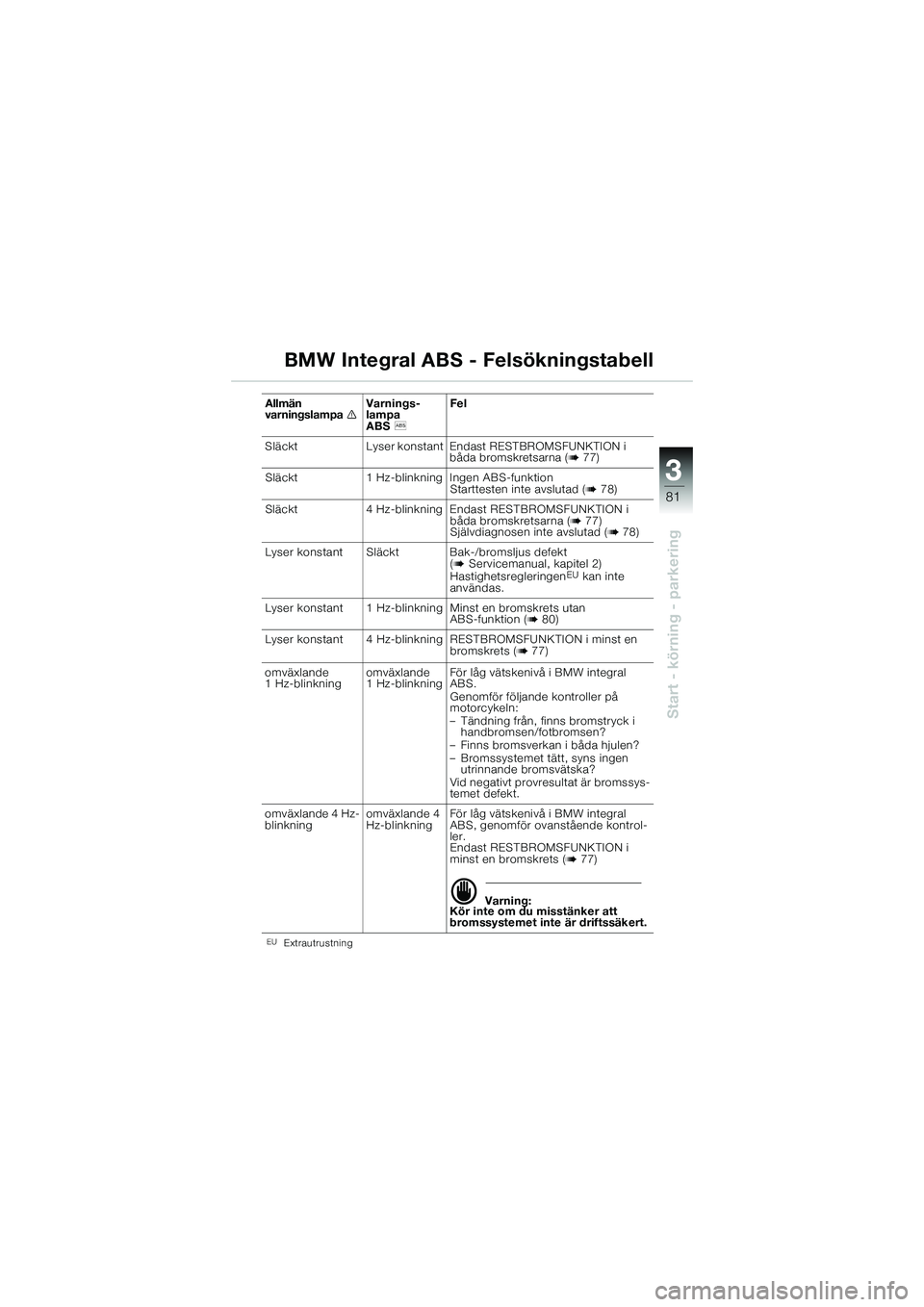

BMW Integral ABS - Felsökningstabell
EUExtrautrustning
Allmän
varningslampa
Varnings-
lampa
ABS

Fel
Släckt Lyser konstant Endast RESTBROMSFUNKTION i
båda bromskretsarna (

77)
Släckt 1 Hz-blinkning Ingen ABS-funktion Starttesten inte avslutad (

78)
Släckt 4 Hz-blinkning Endast RESTBROMSFUNKTION i båda bromskretsarna (

77)
Självdiagnosen inte avslutad (
78)
Lyser konstant Släckt Bak-/bromsljus defekt (

Servicemanual, kapitel 2)
HastighetsregleringenEU kan inte
användas.
Lyser konstant 1 Hz-blinkning Minst en bromskrets utan ABS-funktion (

80)
Lyser konstant 4 Hz-blinkning RESTBROMSFUNKTION i minst en bromskrets (

77)
omväxlande
1 Hz-blinkning omväxlande
1Hz-blinkningFör låg vätskenivå i BMW integral
ABS.
Genomför följande kontroller på
motorcykeln:
– Tändning från, finns bromstryck i
handbromsen/fotbromsen?
– Finns bromsverkan i båda hjulen?
– Bromssystemet tätt, syns ingen utrinnande bromsvätska?
Vid negativt provresultat är bromssys-
temet defekt.
omväxlande 4 Hz-
blinkning omväxlande 4
Hz-blinkningFör låg vätskenivå i BMW integral
ABS, genomför ovanstående kontrol-
ler.
Endast RESTBROMSFUNKTION i
minst en bromskrets (

77)

Varning:
Kör inte om du misstänker att
bromssystemet inte är driftssäkert.
10k4103s3.fm Seite 81 Donnerstag, 27. Mai 2004 3:21 15

82
Säker i trafiken
4
Know how…Den anspråksfulla motorcykeltek-
niken har under den senaste tiden
blivit allt med komplicerad.
Motronic, elektroniskt tändsys-
tem, intergralbroms, katalysator
och fyrventilteknik visar tydligt att
det behövs mycket mera än bara
grundläggande tekniska kunska-
per för att kunna lösa problem.
Dessutom tillkommer nya material
i stället för de traditionella, vilket
gör att det krävs hundraprocen-
tiga fackkunskaper och rätt verk-
tyg för att kunna genomföra
reparationsarbetena.
Denna kombination finner du i för-
sta hand hos din BMW-verkstad.Där har medarbetarna inte bara
en gång lärt sig sitt jobb, utan
genomgår ständigt omfattande
kurser och vidareutbildas av oss.
BMW-verkstäderna får dessutom
all aktuell teknisk information och
känner därför till alla nyheter.
…teknik…De har alla nödvändiga informa-
tioner och den erfarenhet som
behövs för att effektivt och direkt
kunna lösa alla problem. Verkstä-
derna är utrustade med de
modernaste tekniska hjälpmed-
len, tex BMW-utvecklade special-
verktyg som
BMW
diagnossystem eller
avgastestare.
Driftssäkerhet
10k41bks2.book Seite 82 Donnerstag, 27. Mai 2004 3:21 15

4

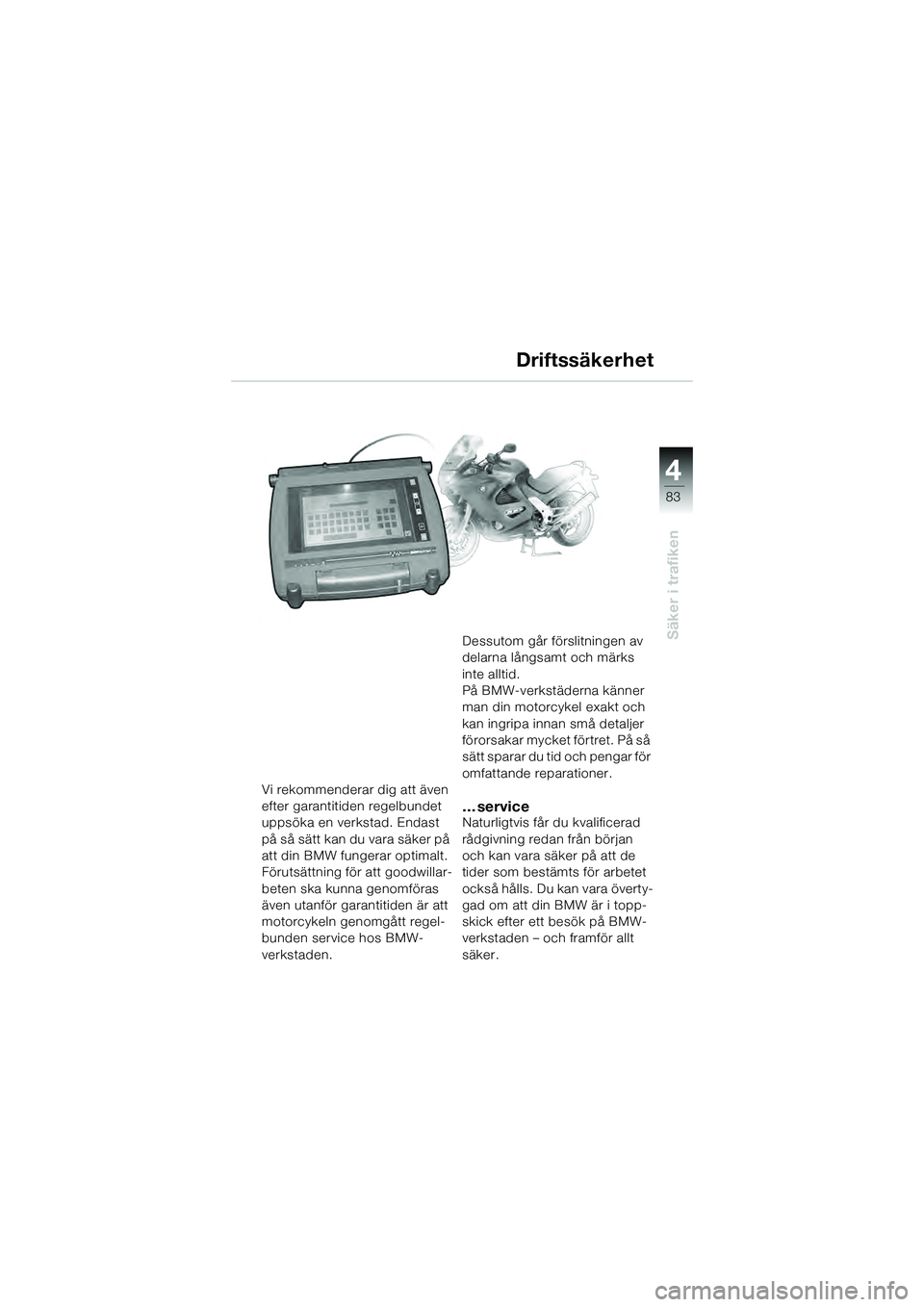

83
Säker i trafiken
Vi rekommenderar dig att även
efter garantitiden regelbundet
uppsöka en verkstad. Endast
på så sätt kan du vara säker på
att din BMW fungerar optimalt.
Förutsättning för att goodwillar-
beten ska kunna genomföras
även utanför garantitiden är att
motorcykeln genomgått regel-
bunden service hos BMW-
verkstaden.Dessutom går förslitningen av
delarna långsamt och märks
inte alltid.
På BMW-verkstäderna känner
man din motorcykel exakt och
kan ingripa innan små detaljer
förorsakar mycket förtret. På så
sätt sparar du tid och pengar för
omfattande reparationer.
…serviceNaturligtvis får du kvalificerad
rådgivning redan från början
och kan vara säker på att de
tider som bestämts för arbetet
också hålls. Du kan vara överty-
gad om att din BMW är i topp-
skick efter ett besök på BMW-
verkstaden – och framför allt
säker.
Driftssäkerhet
10k41bks2.book Seite 83 Donnerstag, 27. Mai 2004 3:21 15

84
Säker i trafiken
4
Världsomfattande service
BMW Service Card
För alla nya BMW-motorcyklar
finns ett Service Card.
Ett omfattande nät av bärg-
ningstjänster gör att du kan
känna dig helt säker, om du
någon gång skulle få problem
med din motorcykel ute på
vägarna.
Om du befinner dig i Europa och
får ett fel på din motorcykel, kan
du helt enkelt ringa till vår jour-
central, där du når våra fackmän
dygnet runt. De hjälper dig med
råd och dåd och ser till att du
antingen får hjälp direkt på plat-
sen eller med bärgning och bog-
sering av motorcykeln till
närmaste BMW-verkstad, taxi-
resor, lån av en annan motorcy-
kel eller hotellövernattning.
BMW Service i hela
världen
Den som söker sig ännu längre
bort, kan också känna sig lugn,
eftersom vi finns på plats i över
100 länder över hela världen.

Anvisning:
Du kan helt enkelt ringa oss, om
du vill ha information om var vi
finns. I alla europeiska länder kan
du nå oss direkt på vår hotline.
Telefonnumren hittar du i bro-
schyren Service Europa (som
ingår i fordonsmanualerna). Infor-
mation får du också på våra
hemsidor på Internet.
10k41bks2.book Seite 84 Donnerstag, 27. Mai 2004 3:21 15

4
85
Säker i trafiken
Miljövård
Utveckling …Miljövårdsfrågor är särskilt vik-
tiga för motorcyklisterna. Även
här har BMW skapat goda för-
utsättningar för framtiden.
Inte enbart genom att vi har
utrustat din nya BMW med
bland annat en reglerad kataly-
sator för avgasrening.
…kassering…Utan också genom vårt inten-
siva arbete bakom kulisserna –
på verkstäderna – med att lösa
miljöproblemen.
Vi använder allt oftare miljövän-
liga, biologiskt nedbrytbara
material. Dessutom är vi noga
med att exakt följa de stränga
miljövårdslagarna, vid t ex
destruktionen av spillolja.… återvinningFörutom kasseringen av miljö-
skadliga material, spelar även
återvinningen en allt större roll
hos BMW.
Vi sorterar t ex ut allt plastmate-
rial, så att det kan återanvändas
vid materialtillverkningen. Du
tror det kanske inte, men det är
lättare att sortera miljövänligt på
verkstaden än hemma!
10k41bks2.book Seite 85 Donnerstag, 27. Mai 2004 3:21 15

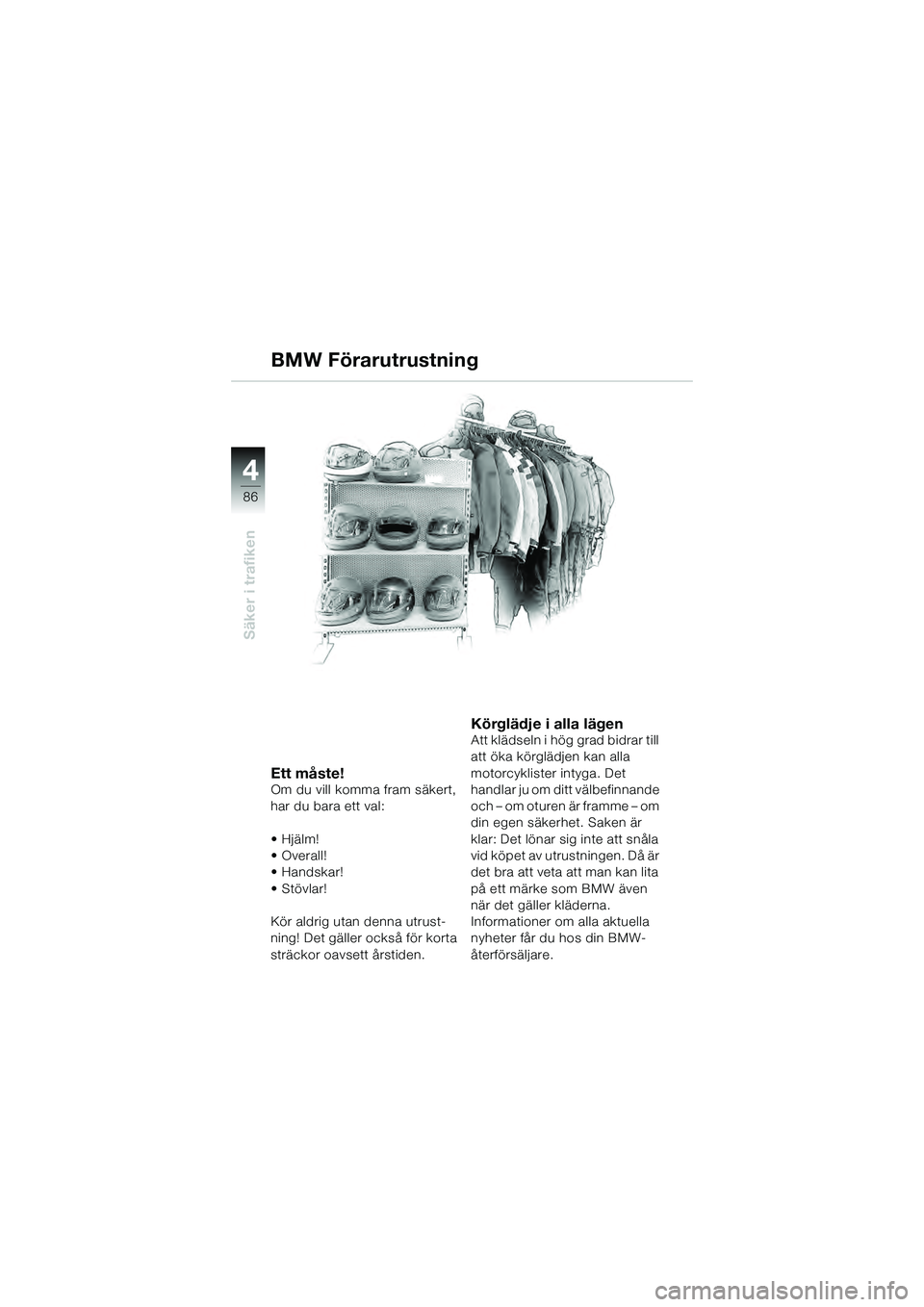

86
Säker i trafiken
4
BMW Förarutrustning
Ett måste!Om du vill komma fram säkert,
har du bara ett val:
• Hjälm!
• Overall!
•Handskar!
•Stövlar!
Kör aldrig utan denna utrust-
ning! Det gäller också för korta
sträckor oavsett årstiden.
Körglädje i alla lägenAtt klädseln i hög grad bidrar till
att öka körglädjen kan alla
motorcyklister intyga. Det
handlar ju om ditt välbefinnande
och – om oturen är framme – om
din egen säkerhet. Saken är
klar: Det lönar sig inte att snåla
vid köpet av utrustningen. Då är
det bra att veta att man kan lita
på ett märke som BMW även
när det gäller kläderna.
Informationer om alla aktuella
nyheter får du hos din BMW-
återförsäljare.
10k41bks2.book Seite 86 Donnerstag, 27. Mai 2004 3:21 15

4
87
Säker i trafiken

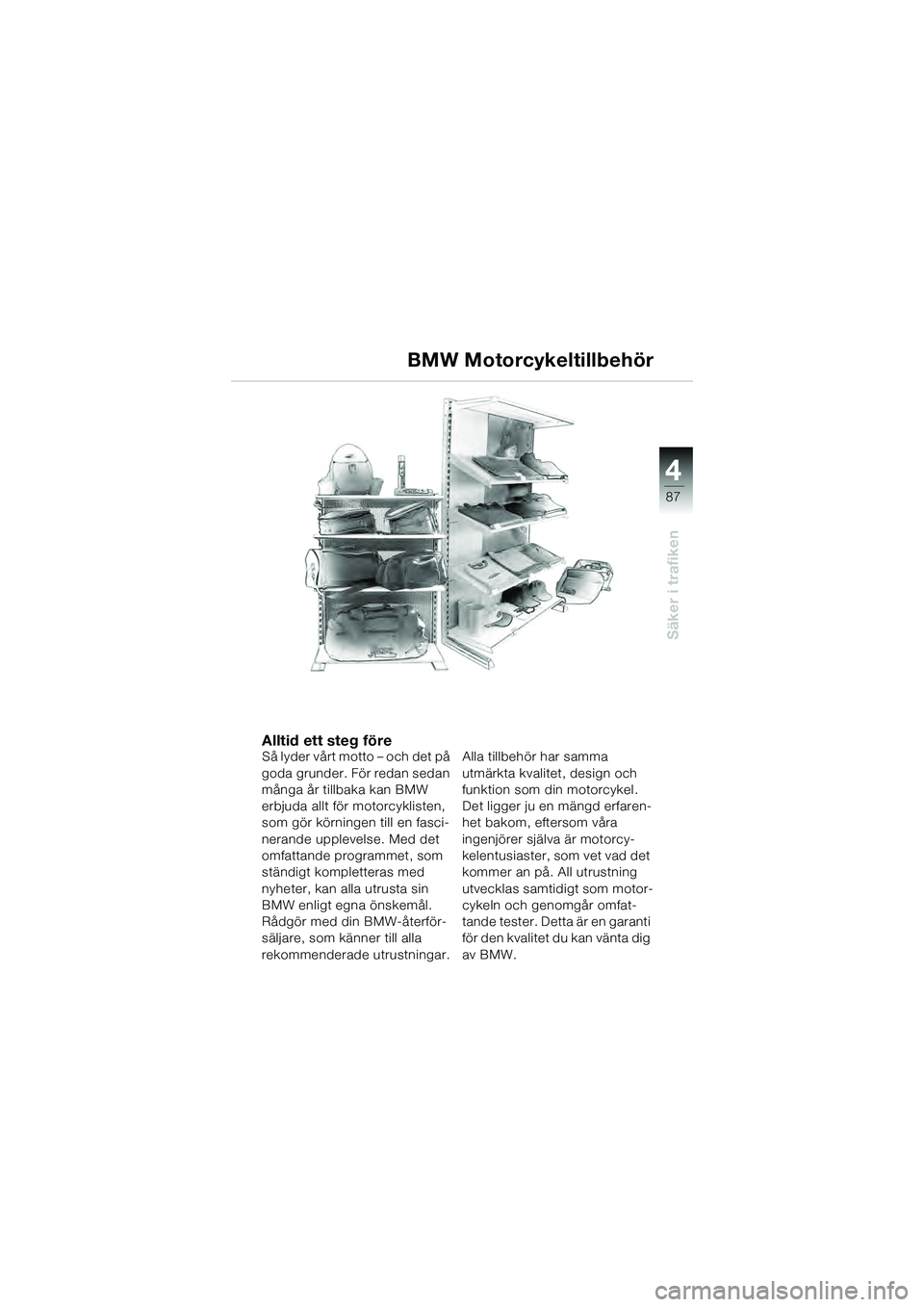

BMW Motorcykeltillbehör
Alltid ett steg föreSå lyder vårt motto – och det på
goda grunder. För redan sedan
många år tillbaka kan BMW
erbjuda allt för motorcyklisten,
som gör körningen till en fasci-
nerande upplevelse. Med det
omfattande programmet, som
ständigt kompletteras med
nyheter, kan alla utrusta sin
BMW enligt egna önskemål.
Rådgör med din BMW-återför-
säljare, som känner till alla
rekommenderade utrustningar.Alla tillbehör har samma
utmärkta kvalitet, design och
funktion som din motorcykel.
Det ligger ju en mängd erfaren-
het bakom, eftersom våra
ingenjörer själva är motorcy-
kelentusiaster, som vet vad det
kommer an på. All utrustning
utvecklas samtidigt som motor-
cykeln och genomgår omfat-
tande tester. Detta är en garanti
för den kvalitet du kan vänta dig
av BMW.
10k41bks2.book Seite 87 Donnerstag, 27. Mai 2004 3:21 15

88
Säker i trafiken
4
Säkerhet genom övning
Kurvkörning och broms-
ning är en övningssak!
Lär dig att utveckla ett »sjätte
sinne» för farliga situationer.
Räkna med att sådana situatio-
ner kan uppstå och var alltid kri-
tisk mot dina medtrafikanter.
– Kör i lugn rytm i kurvor utan kraftiga inbromsningar eller
gaspådrag
– Kör in långsammare i kurvor
än du tror är möjligt; körstilen
är viktigare än hastigheten
– Gör en bedömning av kurvans förlopp och fastställ kurvans
utgång i god tid Tänk på reaktionstiden vid
bromsning.
– Vid 50 km/h innebär förlusten
av en sekund en obromsad
sträcka på ca 14 m
– Vid 90 km/h uppgår den till
25 m !
Öva bromsning – med och utan
last – på olika underlag.
Öka bromskraften succesivt till
hjulets blockeringsgräns.
Med BMW säkerhetsträning
bidrar BMW till ökad säkerhet
även vid körningen.
För dig innebär det att du i
grund- och påbyggnadskurser
kan lära dig att bemästra kri-
tiska situationer och optimalt
behärska din motorcykel!
