BMW MOTORRAD K 1200 GT 2006 Betriebsanleitung (in German)

Übersichten
Gesamtansicht links . . . . . . . . . . . 11
Gesamtansicht rechts . . . . . . . . . 13
Unter der Sitzbank . . . . . . . . . . . . 15
Lenkerarmatur links . . . . . . . . . . . 16
Lenkerarmatur rechts . . . . . . . . . . 17
Instrumentenkombination . . . . . . 18
Scheinwerfer . . . . . . . . . . . . . . . . . . 19
29zÜbersichten

210zÜbersichten

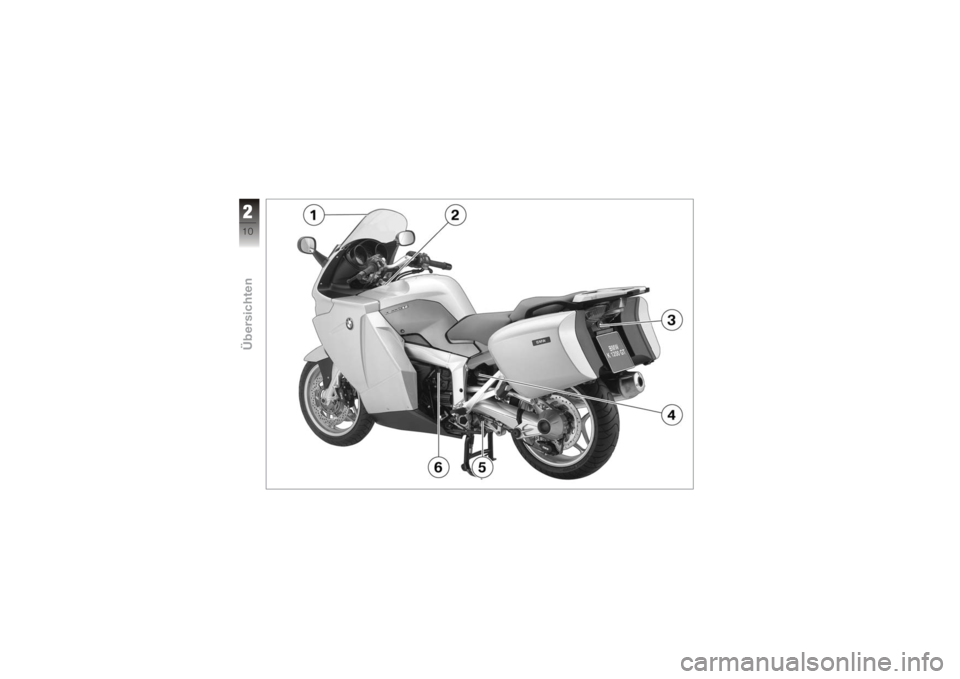

Gesamtansicht links1Elektrisch verstellbares
Windschild ( 68)
2 Batteriefach ( 131)
3 Sitzbankschloss ( 64)
4 Einstellung Federvor-
spannung hinten ( 69)
5 Einstellung Dämpfung
hinten ( 70)
6 Steckdose ( 94)
211zÜbersichten

212zÜbersichten

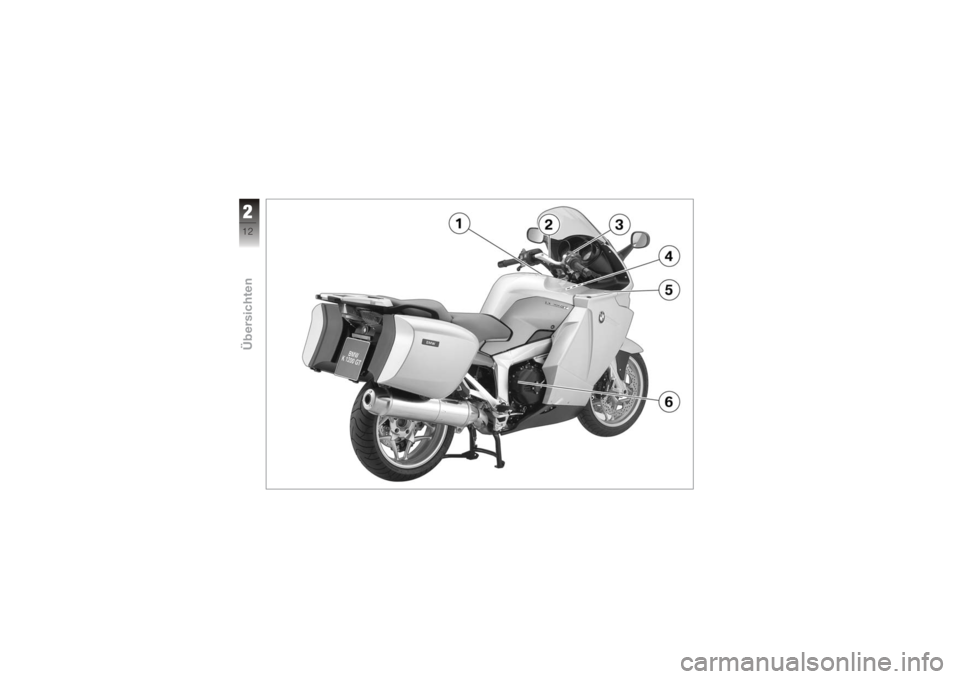

Gesamtansicht rechts1Einfüllöffnung Kraftstoff
( 83)
2 Einstellbarer Lenker
( 59)
3 Bremsflüssigkeitsbehälter
vorn ( 107)
4 Einstellung Leuchtweite,
unterhalb Instrumenten-
kombination ( 61)
5 Ablagefach ( 63)
6 Fahrgestellnummer
213zÜbersichten

214zÜbersichten

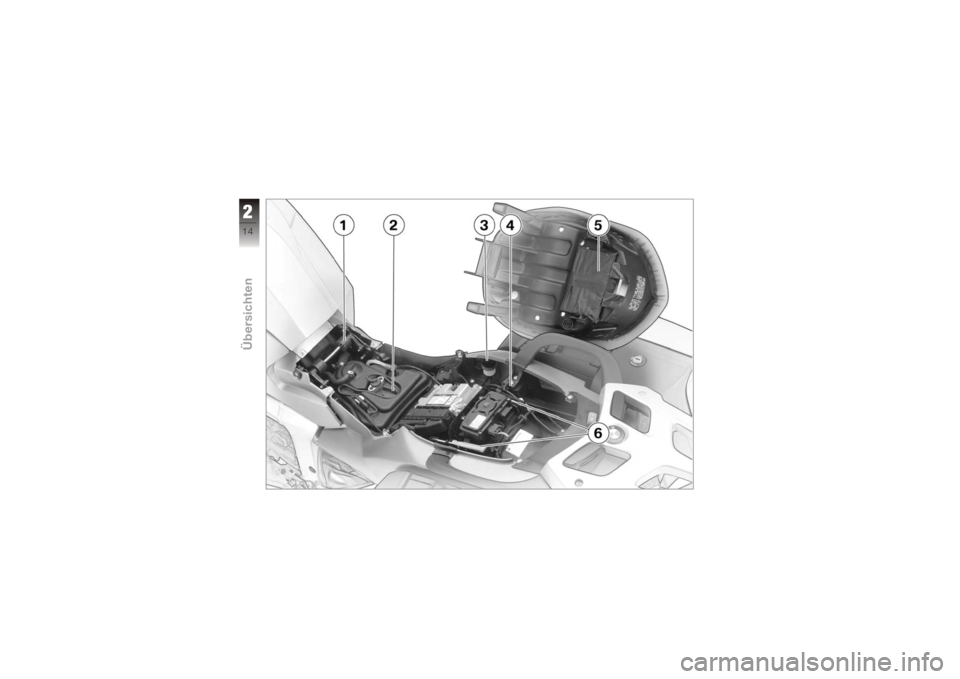

Unter der Sitzbank1Sitzhöheneinstellung
( 65)
2 Einfüllöffnung Motoröl
und Ölmessstab ( 103)
( 105)
3 Bremsflüssigkeitsbehälter
hinten ( 108)
4 Helmhalter ( 68)
5 Bedienungsanleitung
6 Bordwerkzeug ( 102)
215zÜbersichten

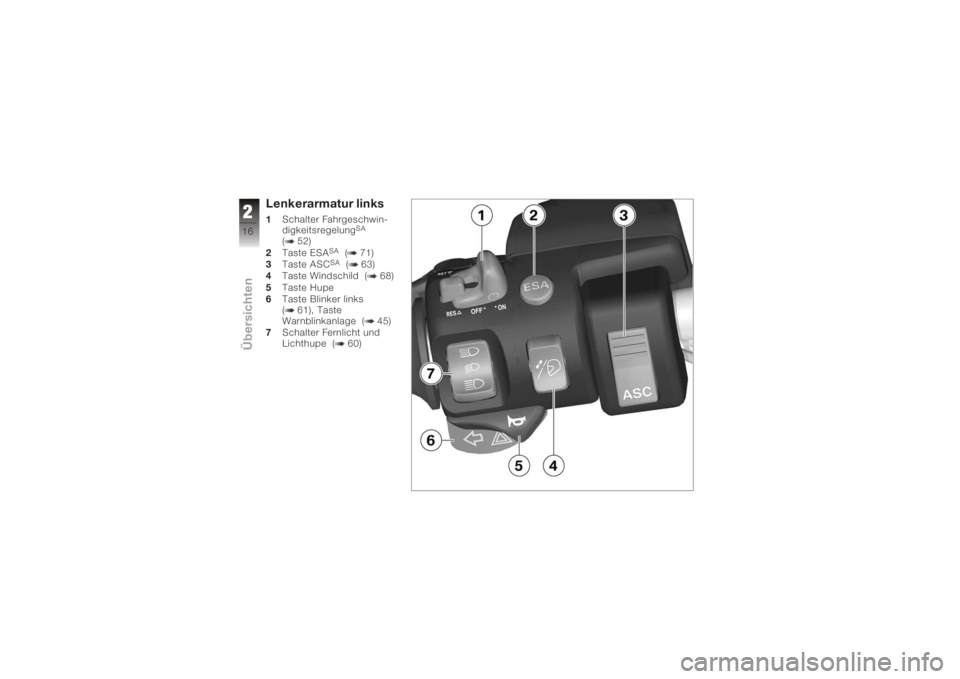

Lenkerarmatur links1Schalter Fahrgeschwin-
digkeitsregelung
SA
( 52)
2 Taste ESA
SA
( 71)
3 Taste ASC
SA
( 63)
4 Taste Windschild ( 68)
5 Taste Hupe
6 Taste Blinker links
( 61), Taste
Warnblinkanlage ( 45)
7 Schalter Fernlicht und
Lichthupe ( 60)
216zÜbersichten

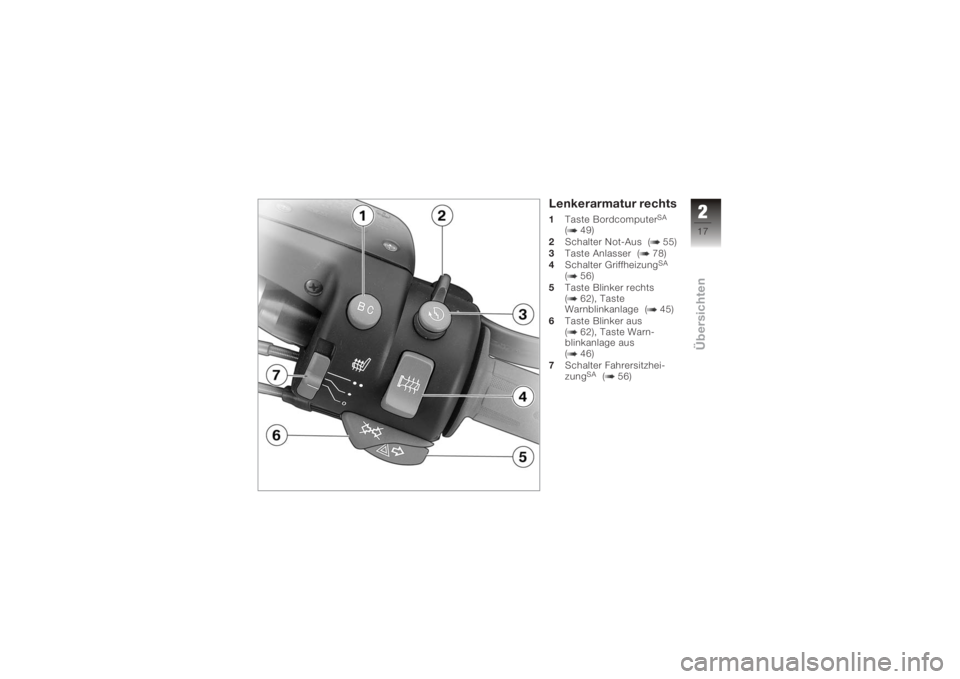

Lenkerarmatur rechts1Taste Bordcomputer
SA
( 49)
2 Schalter Not-Aus ( 55)
3 Taste Anlasser ( 78)
4 Schalter Griffheizung
SA
( 56)
5 Taste Blinker rechts
( 62), Taste
Warnblinkanlage ( 45)
6 Taste Blinker aus
( 62), Taste Warn-
blinkanlage aus
( 46)
7 Schalter Fahrersitzhei-
zung
SA
( 56)
217zÜbersichten

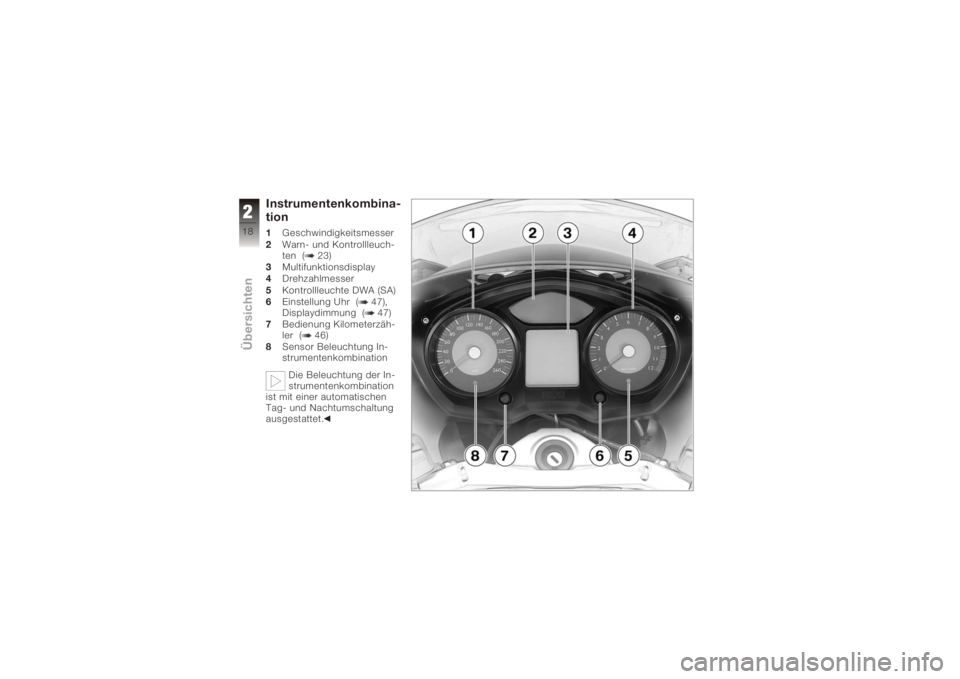

Instrumentenkombina-
tion1Geschwindigkeitsmesser
2 Warn- und Kontrollleuch-
ten ( 23)
3 Multifunktionsdisplay
4 Drehzahlmesser
5 Kontrollleuchte DWA (SA)
6 Einstellung Uhr ( 47),
Displaydimmung ( 47)
7 Bedienung Kilometerzäh-
ler ( 46)
8 Sensor Beleuchtung In-
strumentenkombination
Die Beleuchtung der In-
strumentenkombination
ist mit einer automatischen
Tag- und Nachtumschaltung
ausgestattet.
218zÜbersichten
