BMW MOTORRAD K 1200 GT 2007 Handleiding (in Dutch)
Manufacturer: BMW MOTORRAD, Model Year: 2007, Model line: K 1200 GT, Model: BMW MOTORRAD K 1200 GT 2007Pages: 173, PDF Size: 2.8 MB
Page 121 of 173

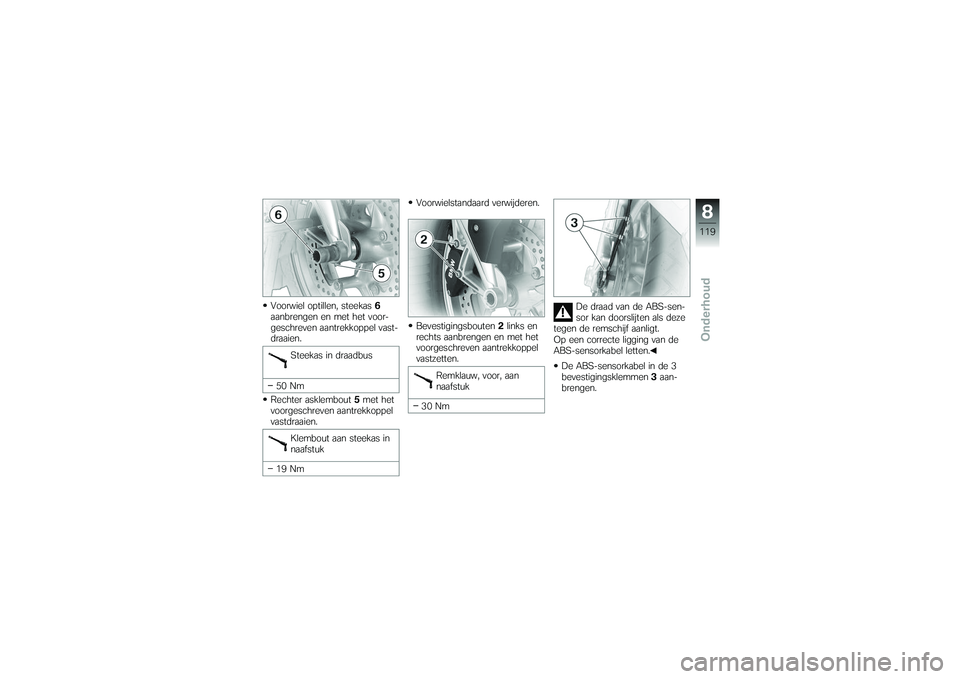

Voorwiel optillen, steekas6
aanbrengen en met het voor-
geschreven aantrekkoppel vast-
draaien.
Steekas in draadbus
50 Nm
Rechter asklembout 5met het
voorgeschreven aantrekkoppel
vastdraaien.
Klembout aan steekas in
naafstuk
19 Nm Voorwielstandaard verwijderen.
Bevestigingsbouten
2links en
rechts aanbrengen en met het
voorgeschreven aantrekkoppel
vastzetten.
Remklauw, voor, aan
naafstuk
30 Nm De draad van de ABS-sen-
sor kan doorslijten als deze
tegen de remschijf aanligt.
Op een correcte ligging van de
ABS-sensorkabel letten.
De ABS-sensorkabel in de 3
bevestigingsklemmen 3aan-
brengen.
8119zOnderhoud
Page 122 of 173

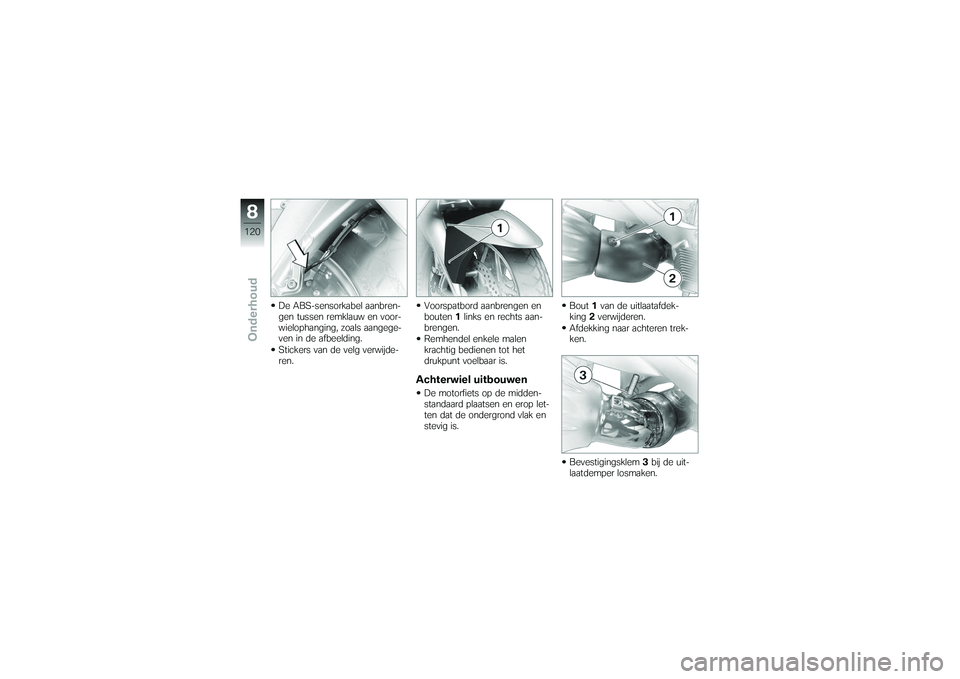

De ABS-sensorkabel aanbren-
gen tussen remklauw en voor-
wielophanging, zoals aangege-
ven in de afbeelding.
Stickers van de velg verwijde-
ren.Voorspatbord aanbrengen en
bouten
1links en rechts aan-
brengen.
Remhendel enkele malen
krachtig bedienen tot het
drukpunt voelbaar is.
Achterwiel uitbouwenDe motorfiets op de midden-
standaard plaatsen en erop let-
ten dat de ondergrond vlak en
stevig is. Bout
1van de uitlaatafdek-
king 2verwijderen.
Afdekking naar achteren trek-
ken.
Bevestigingsklem 3bij de uit-
laatdemper losmaken.
8120zOnderhoud
Page 123 of 173

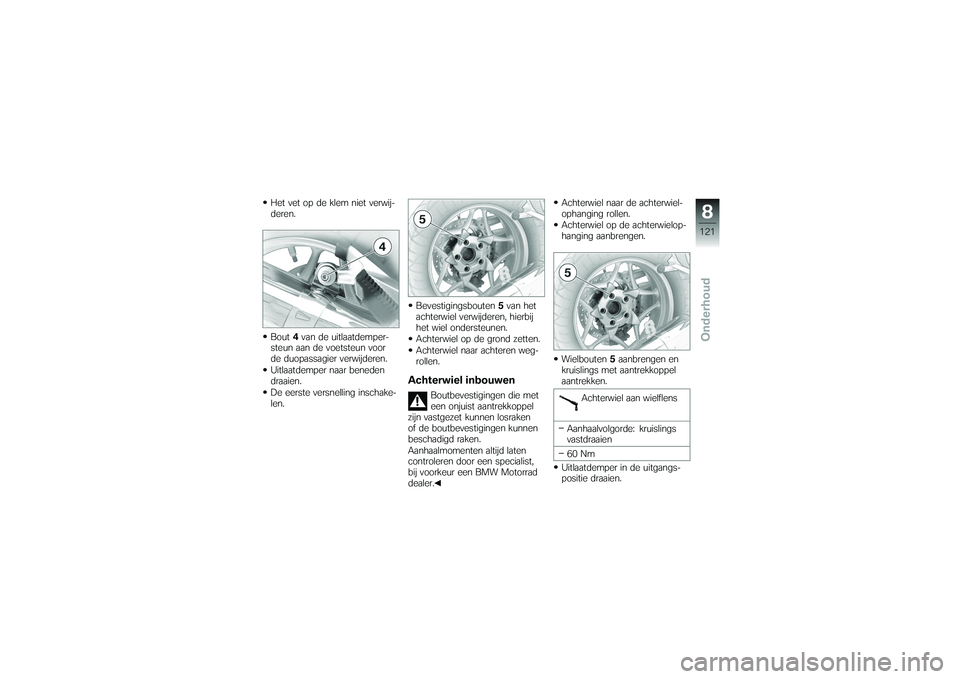

Het vet op de klem niet verwij-
deren.
Bout4van de uitlaatdemper-
steun aan de voetsteun voor
de duopassagier verwijderen.
Uitlaatdemper naar beneden
draaien.
De eerste versnelling inschake-
len. Bevestigingsbouten
5van het
achterwiel verwijderen, hierbij
het wiel ondersteunen.
Achterwiel op de grond zetten.
Achterwiel naar achteren weg-
rollen.
Achterwiel inbouwen
Boutbevestigingen die met
een onjuist aantrekkoppel
zijn vastgezet kunnen losraken
of de boutbevestigingen kunnen
beschadigd raken.
Aanhaalmomenten altijd laten
controleren door een specialist,
bij voorkeur een BMW Motorrad
dealer. Achterwiel naar de achterwiel-
ophanging rollen.
Achterwiel op de achterwielop-
hanging aanbrengen.
Wielbouten
5aanbrengen en
kruislings met aantrekkoppel
aantrekken.
Achterwiel aan wielflens
Aanhaalvolgorde: kruislings
vastdraaien
60 Nm
Uitlaatdemper in de uitgangs-
positie draaien.
8121zOnderhoud

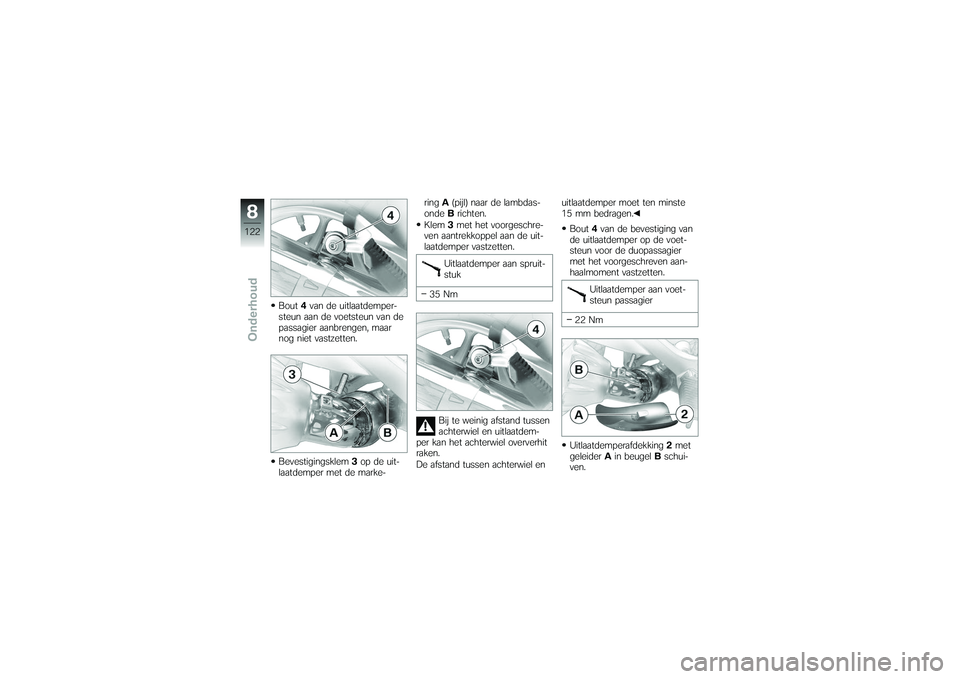

Page 124 of 173

Bout4van de uitlaatdemper-
steun aan de voetsteun van de
passagier aanbrengen, maar
nog niet vastzetten.
Bevestigingsklem 3op de uit-
laatdemper met de marke- ring
A(pijl) naar de lambdas-
onde Brichten.
Klem 3met het voorgeschre-
ven aantrekkoppel aan de uit-
laatdemper vastzetten.
Uitlaatdemper aan spruit-
stuk
35 Nm
Bij te weinig afstand tussen
achterwiel en uitlaatdem-
per kan het achterwiel oververhit
raken.
De afstand tussen achterwiel en uitlaatdemper moet ten minste
15 mm bedragen.
Bout 4van de bevestiging van
de uitlaatdemper op de voet-
steun voor de duopassagier
met het voorgeschreven aan-
haalmoment vastzetten.
Uitlaatdemper aan voet-
steun passagier
22 Nm
Uitlaatdemperafdekking 2met
geleider Ain beugel Bschui-
ven.
8122zOnderhoud
Page 125 of 173

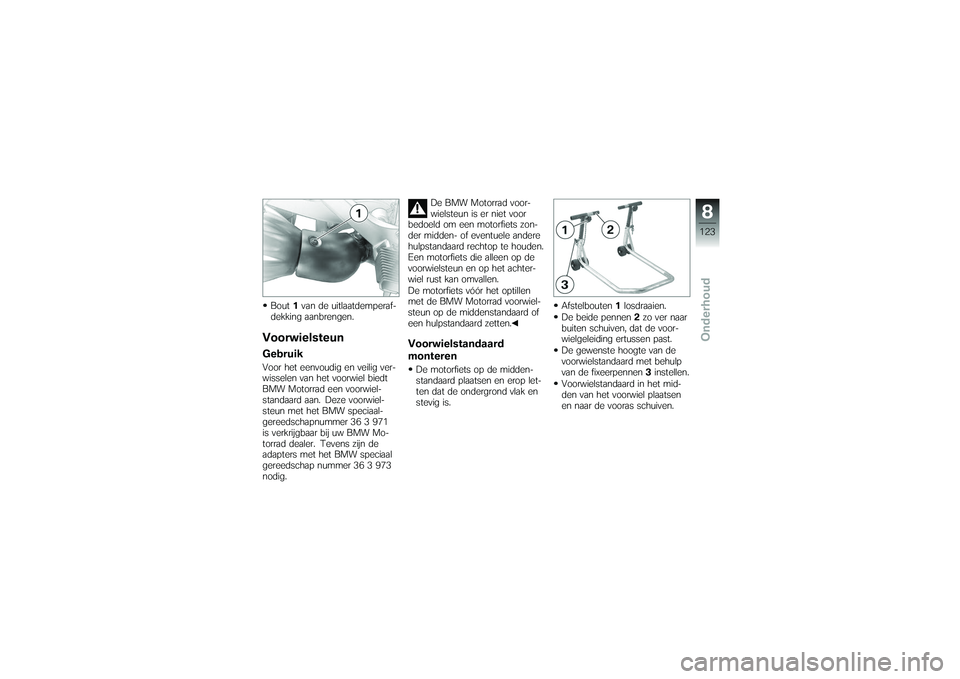

Bout1van de uitlaatdemperaf-
dekking aanbrengen.VoorwielsteunGebruikVoor het eenvoudig en veilig ver-
wisselen van het voorwiel biedt
BMW Motorrad een voorwiel-
standaard aan. Deze voorwiel-
steun met het BMW speciaal-
gereedschapnummer 36 3 971
is verkrijgbaar bij uw BMW Mo-
torrad dealer. Tevens zijn de
adapters met het BMW speciaal
gereedschap nummer 36 3 973
nodig. De BMW Motorrad voor-
wielsteun is er niet voor
bedoeld om een motorfiets zon-
der midden- of eventuele andere
hulpstandaard rechtop te houden.
Een motorfiets die alleen op de
voorwielsteun en op het achter-
wiel rust kan omvallen.
De motorfiets vóór het optillen
met de BMW Motorrad voorwiel-
steun op de middenstandaard of
een hulpstandaard zetten.
Voorwielstandaard
monterenDe motorfiets op de midden-
standaard plaatsen en erop let-
ten dat de ondergrond vlak en
stevig is. Afstelbouten
1losdraaien.
De beide pennen 2zo ver naar
buiten schuiven, dat de voor-
wielgeleiding ertussen past.
De gewenste hoogte van de
voorwielstandaard met behulp
van de fixeerpennen 3instellen.
Voorwielstandaard in het mid-
den van het voorwiel plaatsen
en naar de vooras schuiven.
8123zOnderhoud

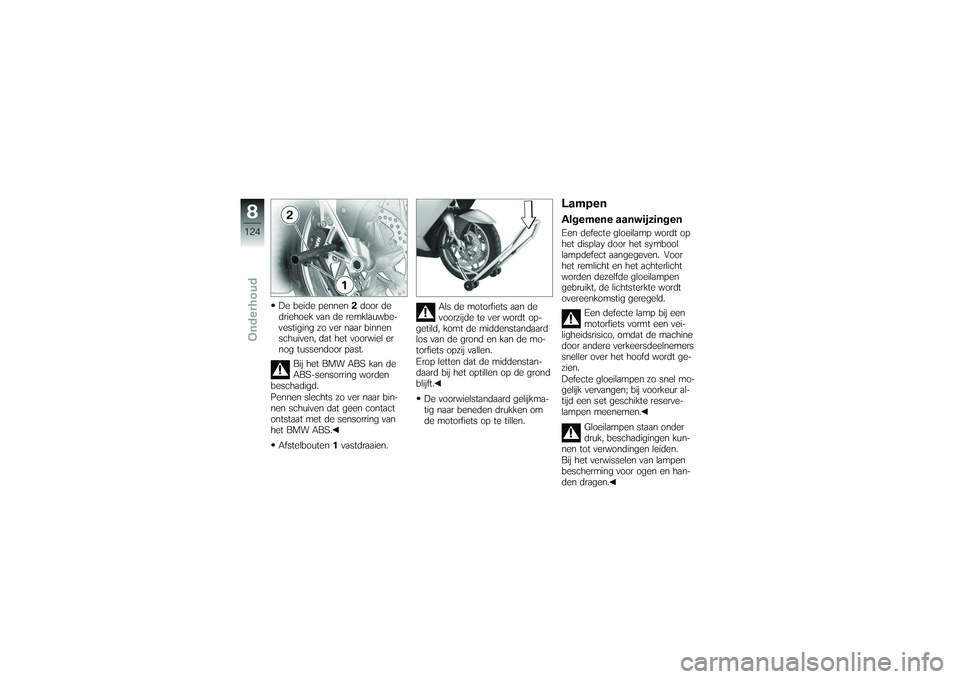

Page 126 of 173

De beide pennen2door de
driehoek van de remklauwbe-
vestiging zo ver naar binnen
schuiven, dat het voorwiel er
nog tussendoor past.
Bij het BMW ABS kan de
ABS-sensorring worden
beschadigd.
Pennen slechts zo ver naar bin-
nen schuiven dat geen contact
ontstaat met de sensorring van
het BMW ABS.
Afstelbouten 1vastdraaien. Als de motorfiets aan de
voorzijde te ver wordt op-
getild, komt de middenstandaard
los van de grond en kan de mo-
torfiets opzij vallen.
Erop letten dat de middenstan-
daard bij het optillen op de grond
blijft.
De voorwielstandaard gelijkma-
tig naar beneden drukken om
de motorfiets op te tillen.
LampenAlgemene aanwijzingenEen defecte gloeilamp wordt op
het display door het symbool
lampdefect aangegeven. Voor
het remlicht en het achterlicht
worden dezelfde gloeilampen
gebruikt, de lichtsterkte wordt
overeenkomstig geregeld. Een defecte lamp bij een
motorfiets vormt een vei-
ligheidsrisico, omdat de machine
door andere verkeersdeelnemers
sneller over het hoofd wordt ge-
zien.
Defecte gloeilampen zo snel mo-
gelijk vervangen; bij voorkeur al-
tijd een set geschikte reserve-
lampen meenemen.
Gloeilampen staan onder
druk, beschadigingen kun-
nen tot verwondingen leiden.
Bij het verwisselen van lampen
bescherming voor ogen en han-
den dragen.
8124zOnderhoud
Page 127 of 173

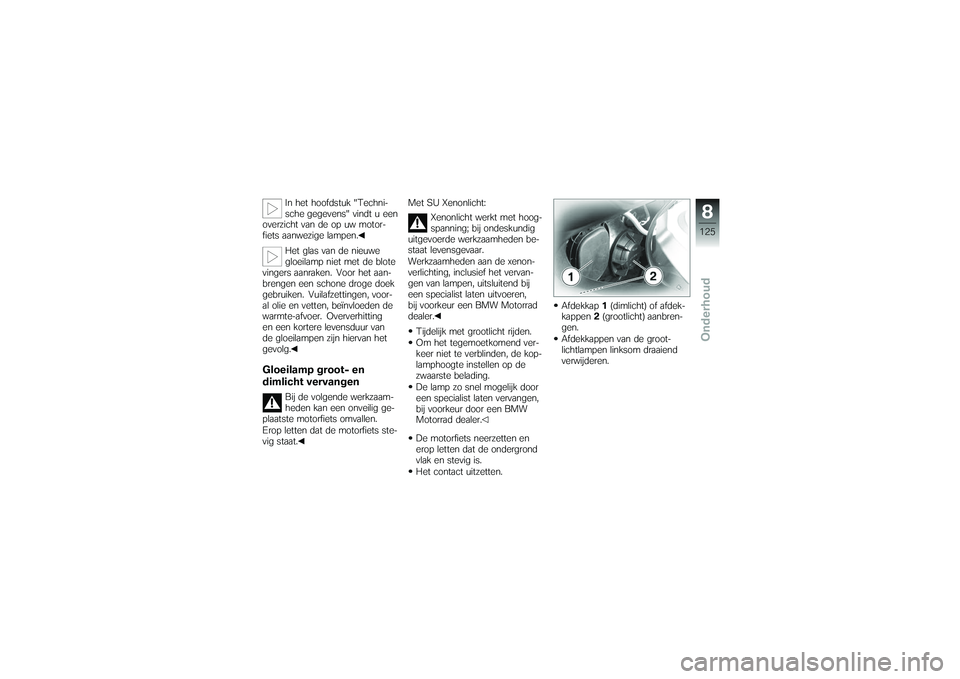

In het hoofdstuk "Techni-
sche gegevens" vindt u een
overzicht van de op uw motor-
fiets aanwezige lampen.
Het glas van de nieuwe
gloeilamp niet met de blote
vingers aanraken. Voor het aan-
brengen een schone droge doek
gebruiken. Vuilafzettingen, voor-
al olie en vetten, beïnvloeden de
warmte-afvoer. Oververhitting
en een kortere levensduur van
de gloeilampen zijn hiervan het
gevolg.
Gloeilamp groot- en
dimlicht vervangen
Bij de volgende werkzaam-
heden kan een onveilig ge-
plaatste motorfiets omvallen.
Erop letten dat de motorfiets ste-
vig staat. Met SU Xenonlicht:
Xenonlicht werkt met hoog-
spanning; bij ondeskundig
uitgevoerde werkzaamheden be-
staat levensgevaar.
Werkzaamheden aan de xenon-
verlichting, inclusief het vervan-
gen van lampen, uitsluitend bij
een specialist laten uitvoeren,
bij voorkeur een BMW Motorrad
dealer.
Tijdelijk met grootlicht rijden.
Om het tegemoetkomend ver-
keer niet te verblinden, de kop-
lamphoogte instellen op de
zwaarste belading.
De lamp zo snel mogelijk door
een specialist laten vervangen,
bij voorkeur door een BMW
Motorrad dealer.
De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.
Het contact uitzetten. Afdekkap
1(dimlicht) of afdek-
kappen 2(grootlicht) aanbren-
gen.
Afdekkappen van de groot-
lichtlampen linksom draaiend
verwijderen.
8125zOnderhoud
Page 128 of 173

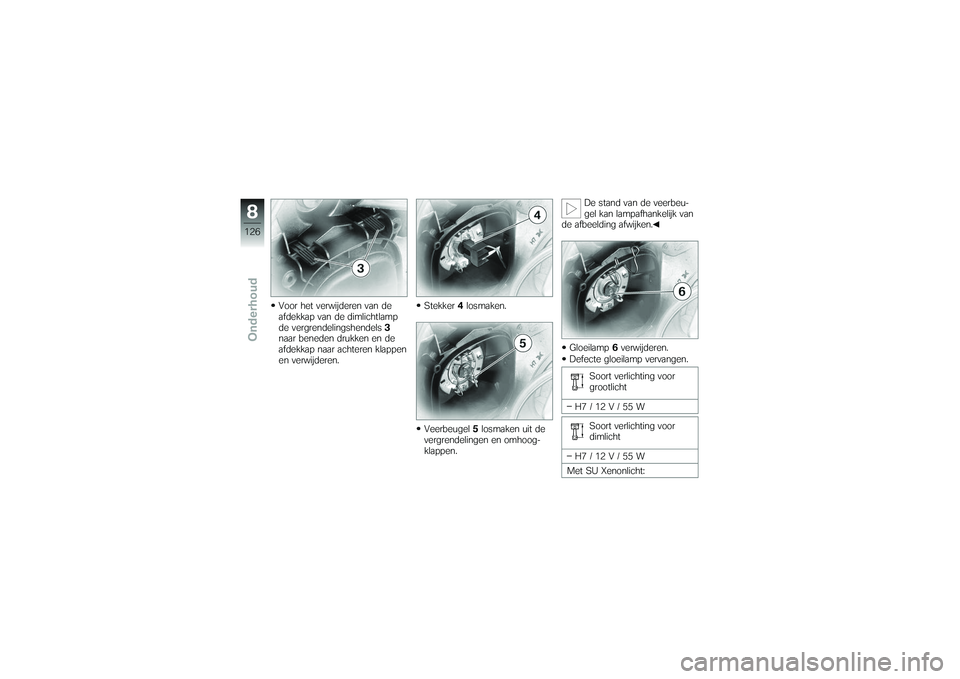

Voor het verwijderen van de
afdekkap van de dimlichtlamp
de vergrendelingshendels3
naar beneden drukken en de
afdekkap naar achteren klappen
en verwijderen. Stekker
4losmaken.
Veerbeugel 5losmaken uit de
vergrendelingen en omhoog-
klappen. De stand van de veerbeu-
gel kan lampafhankelijk van
de afbeelding afwijken.
Gloeilamp 6verwijderen.
Defecte gloeilamp vervangen.
Soort verlichting voor
grootlicht
H7/12V/55W Soort verlichting voor
dimlicht
H7/12V/55W
Met SU Xenonlicht:
8126zOnderhoud
Page 129 of 173

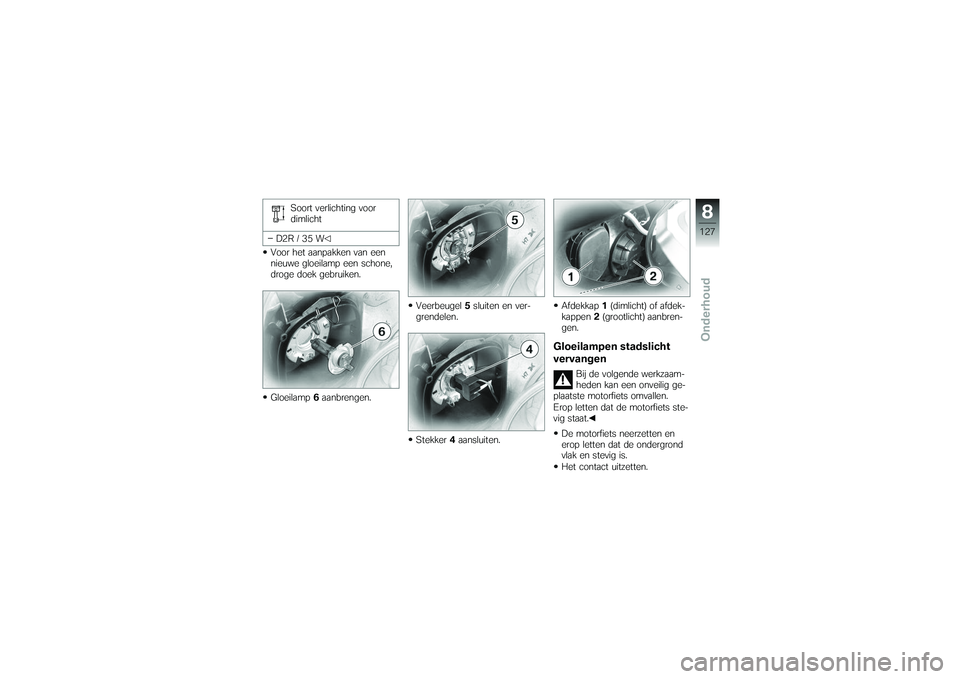

Soort verlichting voor
dimlicht
D2R / 35 W
Voor het aanpakken van een
nieuwe gloeilamp een schone,
droge doek gebruiken.
Gloeilamp 6aanbrengen. Veerbeugel
5sluiten en ver-
grendelen.
Stekker 4aansluiten. Afdekkap
1(dimlicht) of afdek-
kappen 2(grootlicht) aanbren-
gen.
Gloeilampen stadslicht
vervangen
Bij de volgende werkzaam-
heden kan een onveilig ge-
plaatste motorfiets omvallen.
Erop letten dat de motorfiets ste-
vig staat.
De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.
Het contact uitzetten.
8127zOnderhoud
Page 130 of 173

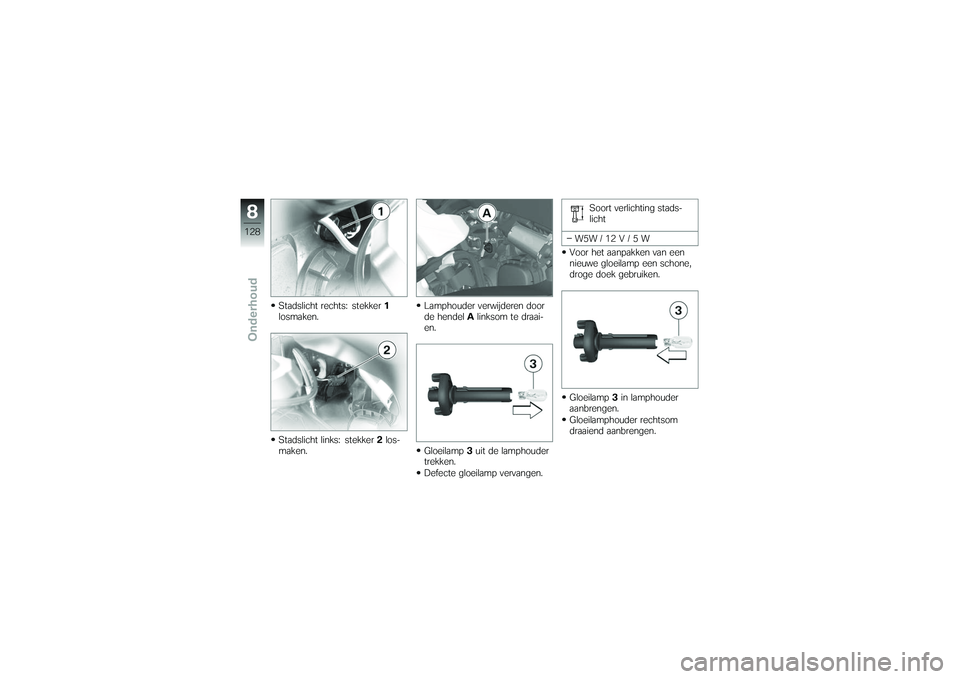

Stadslicht rechts: stekker1
losmaken.
Stadslicht links: stekker 2los-
maken. Lamphouder verwijderen door
de hendel
Alinksom te draai-
en.
Gloeilamp 3uit de lamphouder
trekken.
Defecte gloeilamp vervangen. Soort verlichting stads-
licht
W5W / 12 V / 5 W
Voor het aanpakken van een
nieuwe gloeilamp een schone,
droge doek gebruiken.
Gloeilamp 3in lamphouder
aanbrengen.
Gloeilamphouder rechtsom
draaiend aanbrengen.
8128zOnderhoud
