BMW MOTORRAD K 1200 GT 2007 Handleiding (in Dutch)

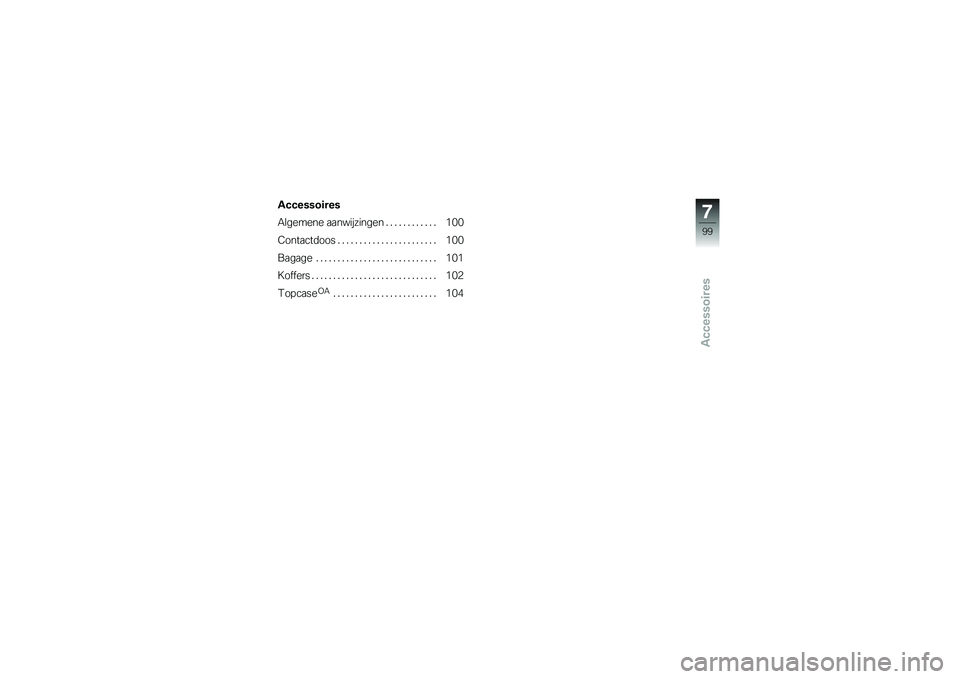

Accessoires
Accessoires
Algemene aanwijzingen . ........... 100
Contactdoos . . ..................... 100
Bagage . . .......................... 101
Koffers . . . .......................... 102
Topcase
OA
........................ 104
799zAccessoires

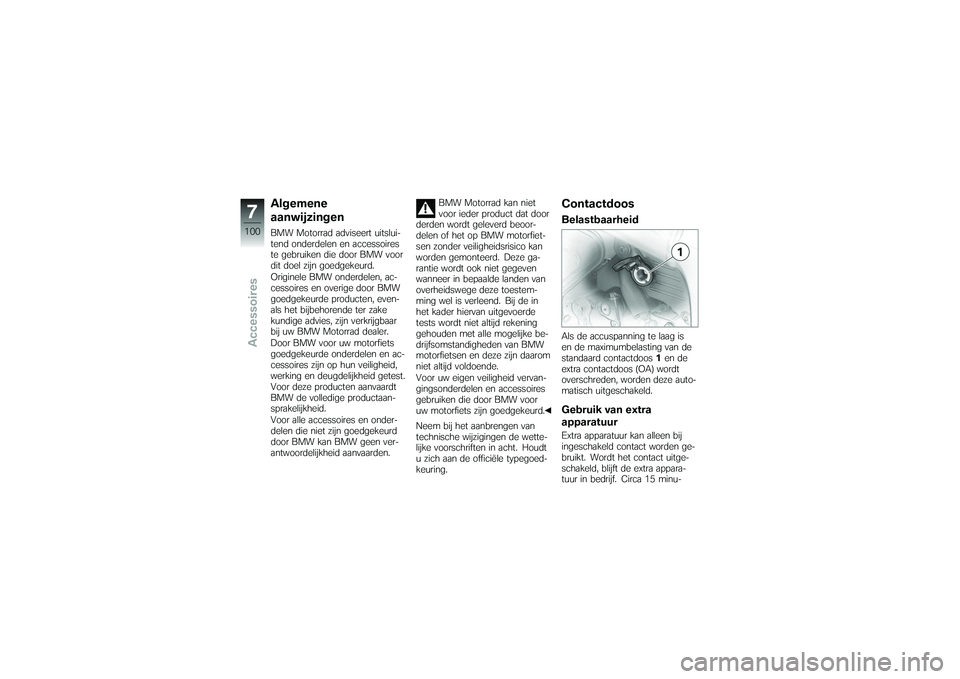

Algemene
aanwijzingenBMW Motorrad adviseert uitslui-
tend onderdelen en accessoires
te gebruiken die door BMW voor
dit doel zijn goedgekeurd.
Originele BMW onderdelen, ac-
cessoires en overige door BMW
goedgekeurde producten, even-
als het bijbehorende ter zake
kundige advies, zijn verkrijgbaar
bij uw BMW Motorrad dealer.
Door BMW voor uw motorfiets
goedgekeurde onderdelen en ac-
cessoires zijn op hun veiligheid,
werking en deugdelijkheid getest.
Voor deze producten aanvaardt
BMW de volledige productaan-
sprakelijkheid.
Voor alle accessoires en onder-
delen die niet zijn goedgekeurd
door BMW kan BMW geen ver-
antwoordelijkheid aanvaarden.BMW Motorrad kan niet
voor ieder product dat door
derden wordt geleverd beoor-
delen of het op BMW motorfiet-
sen zonder veiligheidsrisico kan
worden gemonteerd. Deze ga-
rantie wordt ook niet gegeven
wanneer in bepaalde landen van
overheidswege deze toestem-
ming wel is verleend. Bij de in
het kader hiervan uitgevoerde
tests wordt niet altijd rekening
gehouden met alle mogelijke be-
drijfsomstandigheden van BMW
motorfietsen en deze zijn daarom
niet altijd voldoende.
Voor uw eigen veiligheid vervan-
gingsonderdelen en accessoires
gebruiken die door BMW voor
uw motorfiets zijn goedgekeurd.
Neem bij het aanbrengen van
technische wijzigingen de wette-
lijke voorschriften in acht. Houdt
u zich aan de officiële typegoed-
keuring.
ContactdoosBelastbaarheidAls de accuspanning te laag is
en de maximumbelasting van de
standaard contactdoos 1en de
extra contactdoos (OA) wordt
overschreden, worden deze auto-
matisch uitgeschakeld.Gebruik van extra
apparatuurExtra apparatuur kan alleen bij
ingeschakeld contact worden ge-
bruikt. Wordt het contact uitge-
schakeld, blijft de extra appara-
tuur in bedrijf. Circa 15 minu-
7100zAccessoires

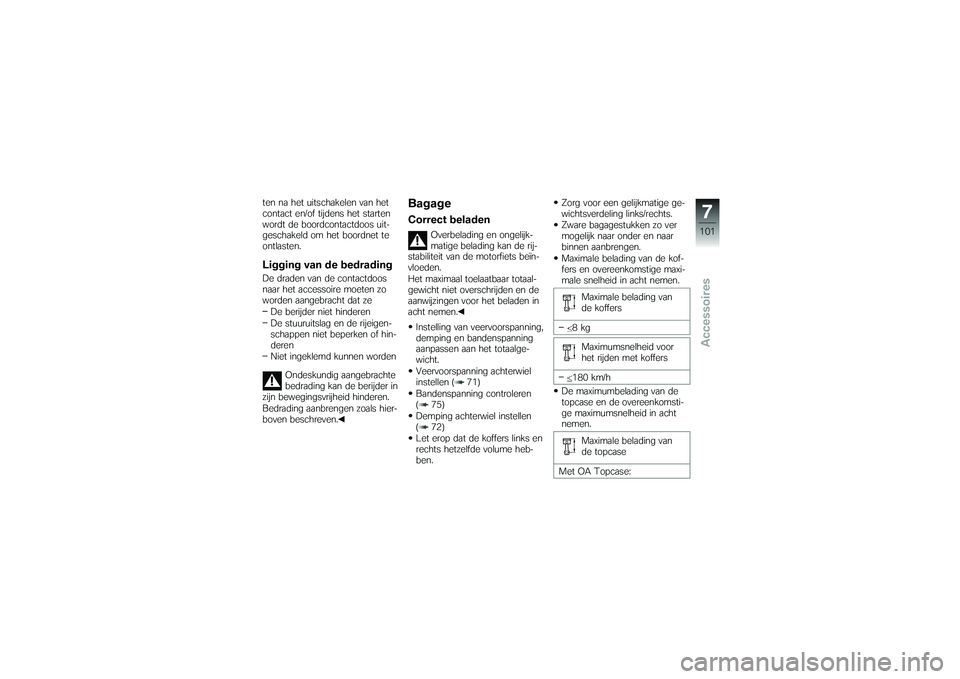

ten na het uitschakelen van het
contact en/of tijdens het starten
wordt de boordcontactdoos uit-
geschakeld om het boordnet te
ontlasten.Ligging van de bedradingDe draden van de contactdoos
naar het accessoire moeten zo
worden aangebracht dat zeDe berijder niet hinderen
De stuuruitslag en de rijeigen-
schappen niet beperken of hin-
deren
Niet ingeklemd kunnen worden
Ondeskundig aangebrachte
bedrading kan de berijder in
zijn bewegingsvrijheid hinderen.
Bedrading aanbrengen zoals hier-
boven beschreven.
BagageCorrect beladen
Overbelading en ongelijk-
matige belading kan de rij-
stabiliteit van de motorfiets beïn-
vloeden.
Het maximaal toelaatbaar totaal-
gewicht niet overschrijden en de
aanwijzingen voor het beladen in
acht nemen.
Instelling van veervoorspanning,
demping en bandenspanning
aanpassen aan het totaalge-
wicht.
Veervoorspanning achterwiel
instellen ( 71)
Bandenspanning controleren
( 75)
Demping achterwiel instellen
( 72)
Let erop dat de koffers links en
rechts hetzelfde volume heb-
ben. Zorg voor een gelijkmatige ge-
wichtsverdeling links/rechts.
Zware bagagestukken zo ver
mogelijk naar onder en naar
binnen aanbrengen.
Maximale belading van de kof-
fers en overeenkomstige maxi-
male snelheid in acht nemen.
Maximale belading van
de koffers
8kg Maximumsnelheid voor
het rijden met koffers
180 km/h
De maximumbelading van de
topcase en de overeenkomsti-
ge maximumsnelheid in acht
nemen.
Maximale belading van
de topcase
Met OA Topcase:
7101zAccessoires

Maximale belading van
de topcase
5kg Maximale belading van
de topcase
Met OA Grote Topcase: 10 kg
Maximumsnelheid voor
het rijden met een topca-
se
Met OA Topcase:
180 km/h
Toelaatbaar totaalgewicht van
de tankrugzak in acht nemen.
Maximale belading van
de tankrugzak
Met OA Tankrugzak: 5kg

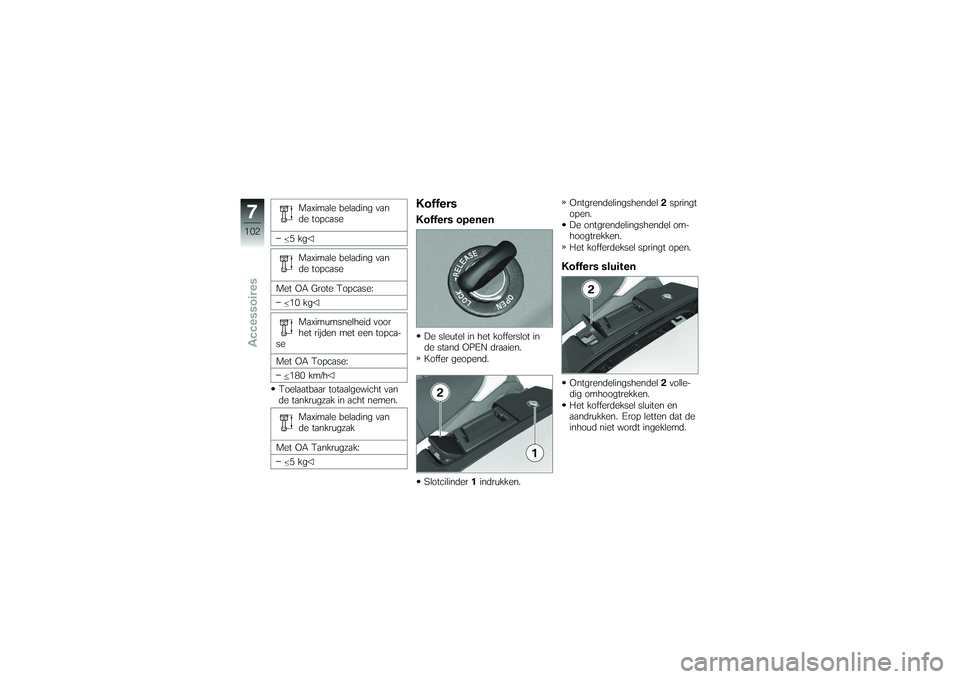

KoffersKoffers openenDe sleutel in het kofferslot in
de stand OPEN draaien.
Koffer geopend.
Slotcilinder 1indrukken. Ontgrendelingshendel
2springt
open.
De ontgrendelingshendel om-
hoogtrekken.
Het kofferdeksel springt open.
Koffers sluitenOntgrendelingshendel 2volle-
dig omhoogtrekken.
Het kofferdeksel sluiten en
aandrukken. Erop letten dat de
inhoud niet wordt ingeklemd.
7102zAccessoires

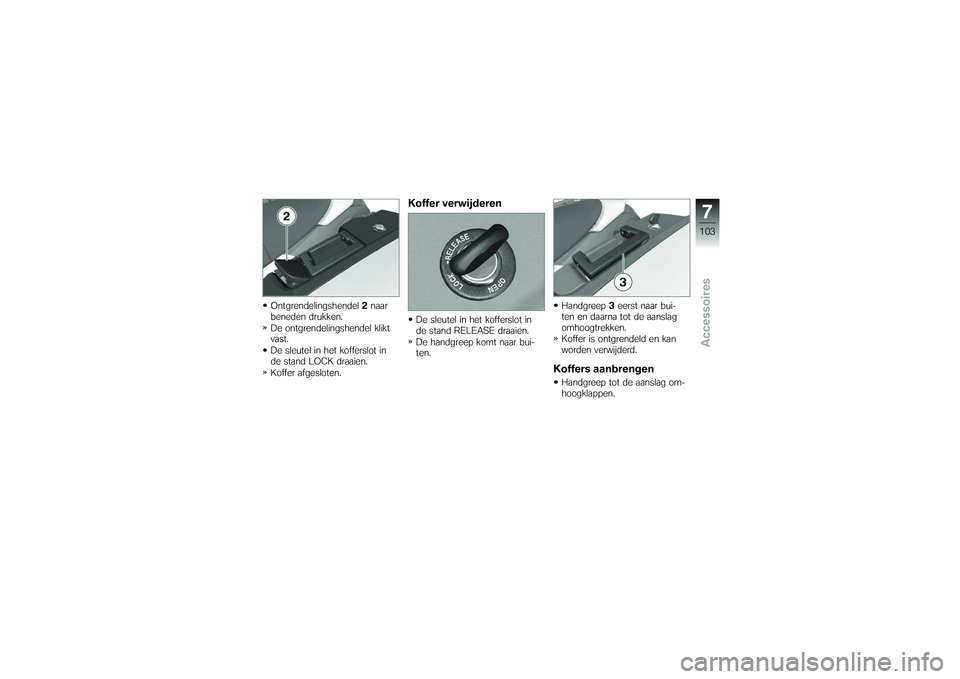

Ontgrendelingshendel2naar
beneden drukken.
De ontgrendelingshendel klikt
vast.
De sleutel in het kofferslot in
de stand LOCK draaien.
Koffer afgesloten.
Koffer verwijderenDe sleutel in het kofferslot in
de stand RELEASE draaien.
De handgreep komt naar bui-
ten. Handgreep
3eerst naar bui-
ten en daarna tot de aanslag
omhoogtrekken.
Koffer is ontgrendeld en kan
worden verwijderd.
Koffers aanbrengenHandgreep tot de aanslag om-
hoogklappen.
7103zAccessoires

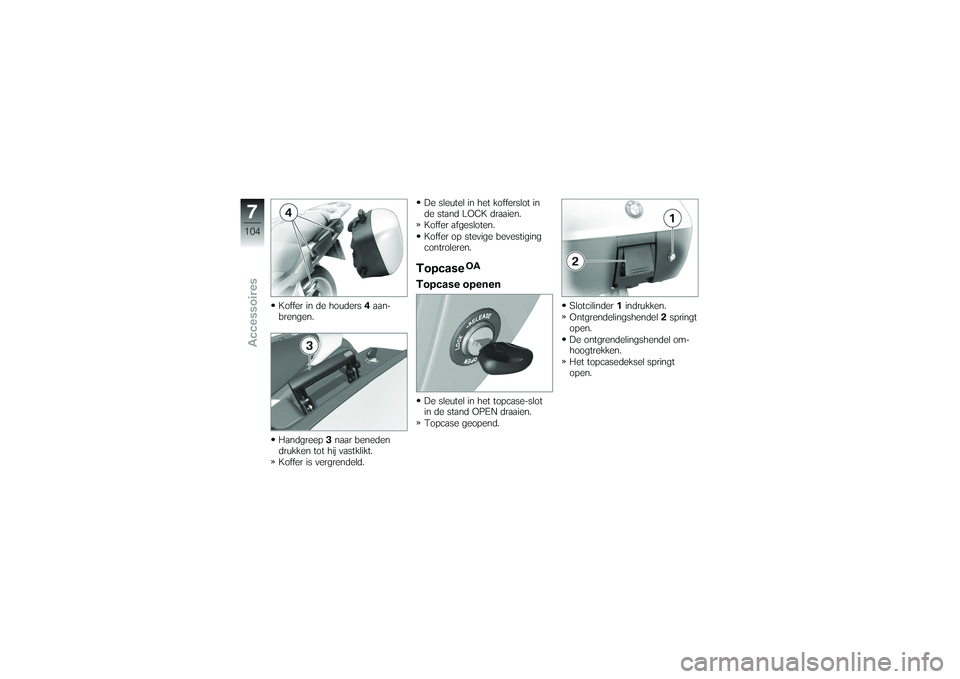

Koffer in de houders4aan-
brengen.
Handgreep 3naar beneden
drukken tot hij vastklikt.
Koffer is vergrendeld. De sleutel in het kofferslot in
de stand LOCK draaien.
Koffer afgesloten.
Koffer op stevige bevestiging
controleren.
Topcase
OA
Topcase openenDe sleutel in het topcase-slot
in de stand OPEN draaien.
Topcase geopend.
Slotcilinder
1indrukken.
Ontgrendelingshendel 2springt
open.
De ontgrendelingshendel om-
hoogtrekken.
Het topcasedeksel springt
open.
7104zAccessoires

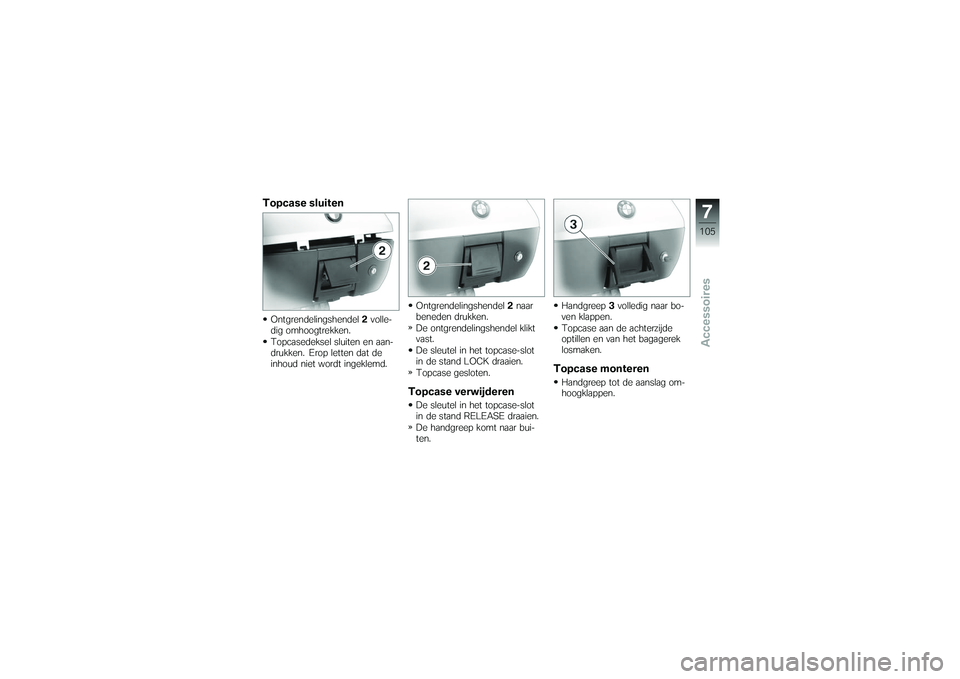

Topcase sluitenOntgrendelingshendel2volle-
dig omhoogtrekken.
Topcasedeksel sluiten en aan-
drukken. Erop letten dat de
inhoud niet wordt ingeklemd. Ontgrendelingshendel
2naar
beneden drukken.
De ontgrendelingshendel klikt
vast.
De sleutel in het topcase-slot
in de stand LOCK draaien.
Topcase gesloten.
Topcase verwijderenDe sleutel in het topcase-slot
in de stand RELEASE draaien.
De handgreep komt naar bui-
ten. Handgreep
3volledig naar bo-
ven klappen.
Topcase aan de achterzijde
optillen en van het bagagerek
losmaken.
Topcase monterenHandgreep tot de aanslag om-
hoogklappen.
7105zAccessoires

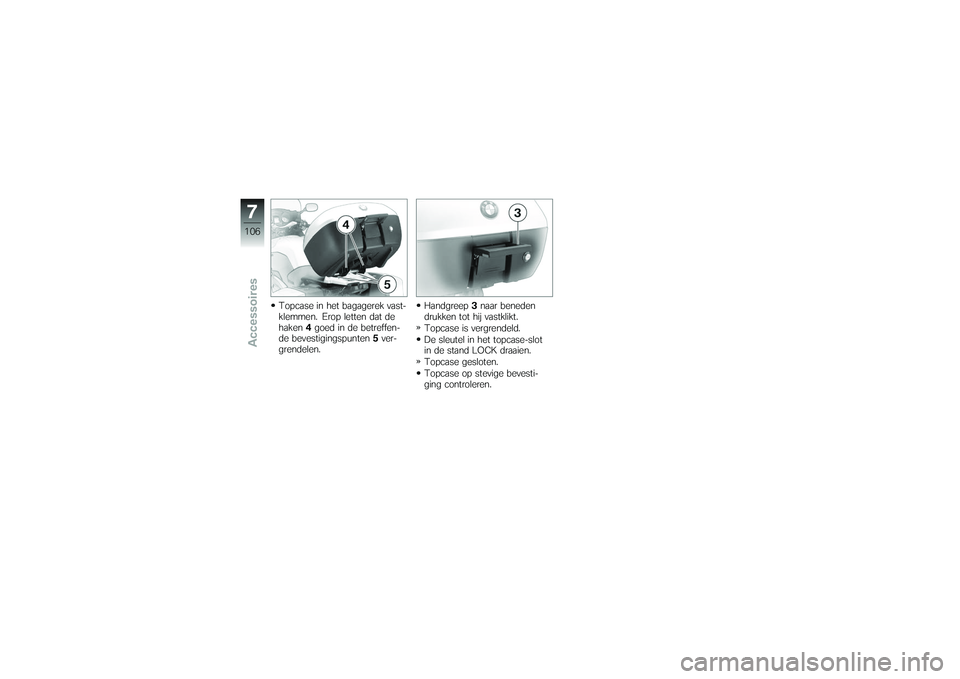

Topcase in het bagagerek vast-
klemmen. Erop letten dat de
haken4goed in de betreffen-
de bevestigingspunten 5ver-
grendelen. Handgreep
3naar beneden
drukken tot hij vastklikt.
Topcase is vergrendeld.
De sleutel in het topcase-slot
in de stand LOCK draaien.
Topcase gesloten.
Topcase op stevige bevesti-
ging controleren.
7106zAccessoires

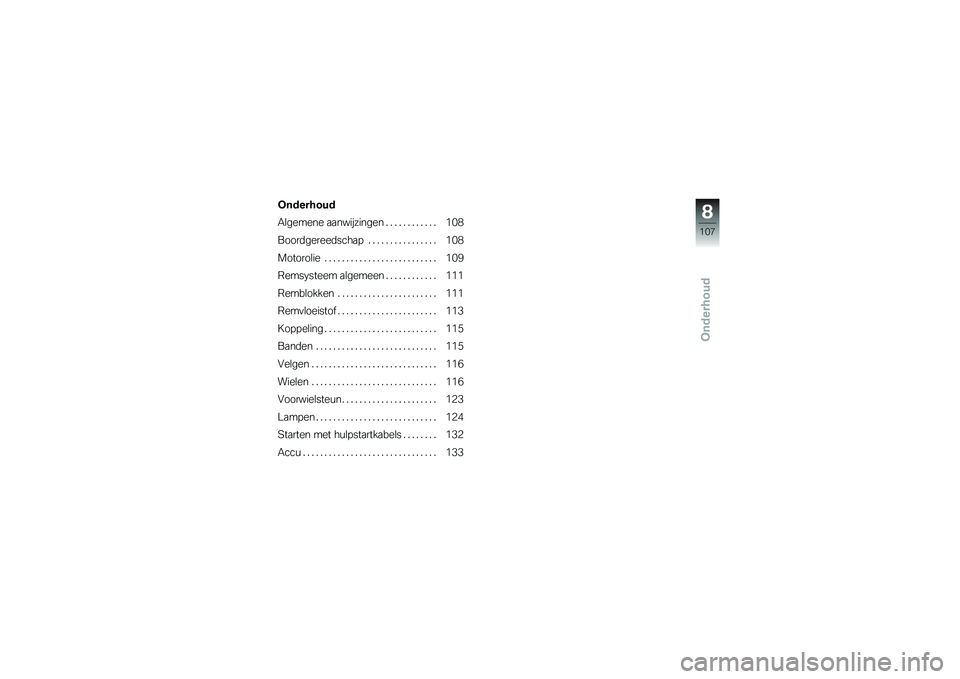

Onderhoud
Onderhoud
Algemene aanwijzingen . ........... 108
Boordgereedschap . ............... 108
Motorolie .......................... 109
Remsysteem algemeen . . .......... 111
Remblokken . . ..................... 111
Remvloeistof . . ..................... 113
Koppeling .......................... 115
Banden . . .......................... 115
Velgen . . . .......................... 116
Wielen . . . .......................... 116
Voorwielsteun . ..................... 123
Lampen . . .......................... 124
Starten met hulpstartkabels . . . ..... 132
Accu ............................... 133
8107zOnderhoud

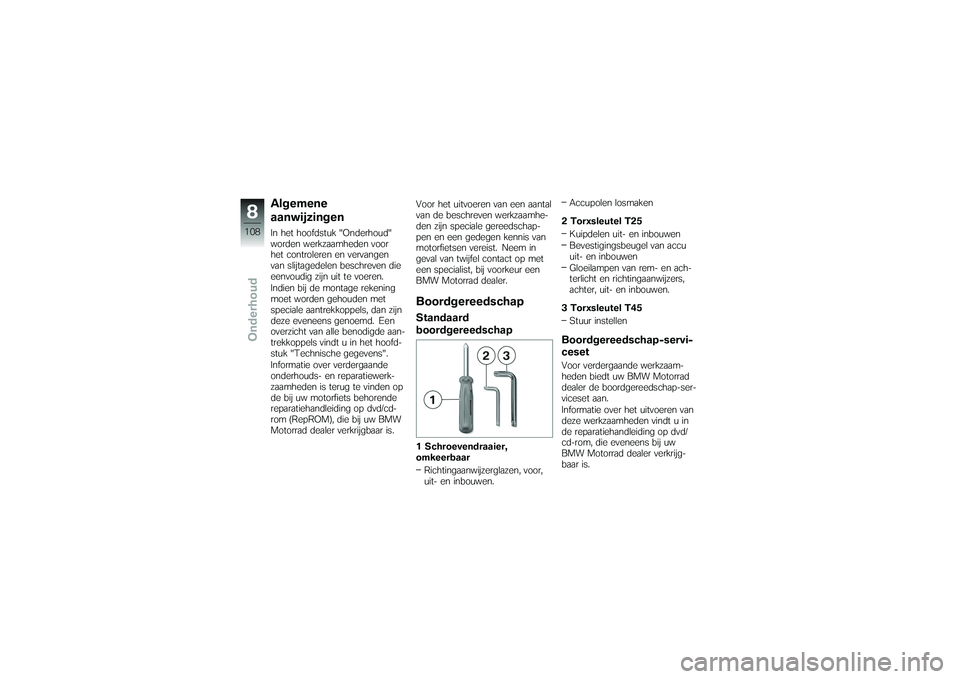

Algemene
aanwijzingenIn het hoofdstuk "Onderhoud"
worden werkzaamheden voor
het controleren en vervangen
van slijtagedelen beschreven die
eenvoudig zijn uit te voeren.
Indien bij de montage rekening
moet worden gehouden met
speciale aantrekkoppels, dan zijn
deze eveneens genoemd. Een
overzicht van alle benodigde aan-
trekkoppels vindt u in het hoofd-
stuk "Technische gegevens".
Informatie over verdergaande
onderhouds- en reparatiewerk-
zaamheden is terug te vinden op
de bij uw motorfiets behorende
reparatiehandleiding op dvd/cd-
rom (RepROM), die bij uw BMW
Motorrad dealer verkrijgbaar is.Voor het uitvoeren van een aantal
van de beschreven werkzaamhe-
den zijn speciale gereedschap-
pen en een gedegen kennis van
motorfietsen vereist. Neem in
geval van twijfel contact op met
een specialist, bij voorkeur een
BMW Motorrad dealer.
BoordgereedschapStandaard
boordgereedschap1 Schroevendraaier,
omkeerbaar
Richtingaanwijzerglazen, voor,
uit- en inbouwen. Accupolen losmaken
2 Torxsleutel T25 Kuipdelen uit- en inbouwen
Bevestigingsbeugel van accu
uit- en inbouwen
Gloeilampen van rem- en ach-
terlicht en richtingaanwijzers,
achter, uit- en inbouwen.
3 Torxsleutel T45 Stuur instellen
Boordgereedschap-servi-
cesetVoor verdergaande werkzaam-
heden biedt uw BMW Motorrad
dealer de boordgereedschap-ser-
viceset aan.
Informatie over het uitvoeren van
deze werkzaamheden vindt u in
de reparatiehandleiding op dvd/
cd-rom, die eveneens bij uw
BMW Motorrad dealer verkrijg-
baar is.
8108zOnderhoud
