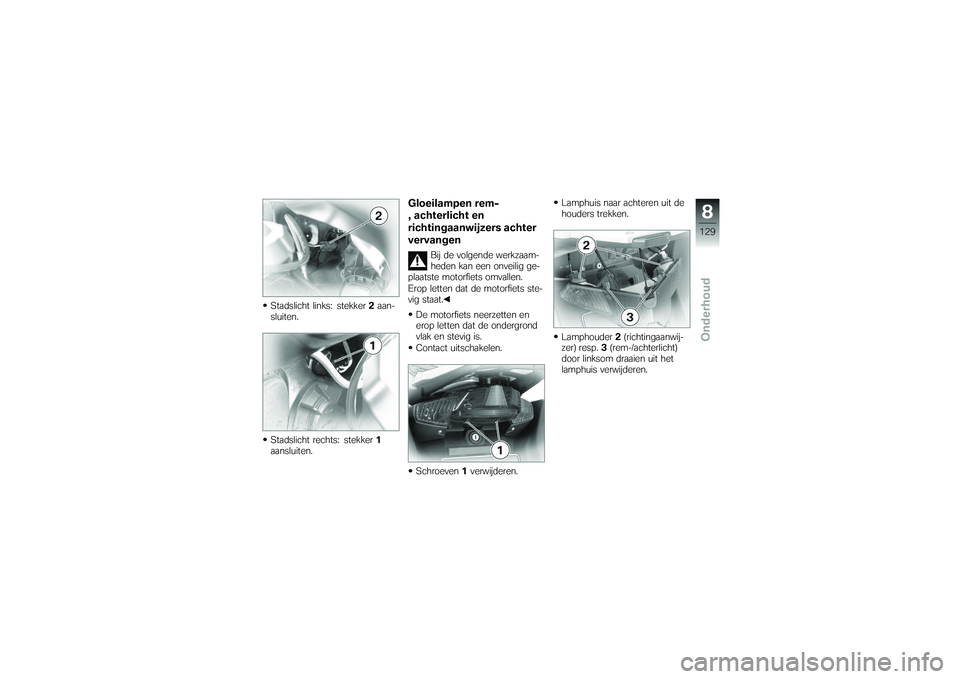

Stadslicht links: stekker2aan-
sluiten.
Stadslicht rechts: stekker 1
aansluiten.
Gloeilampen rem-
, achterlicht en
richtingaanwijzers achter
vervangen
Bij de volgende werkzaam-
heden kan een onveilig ge-
plaatste motorfiets omvallen.
Erop letten dat de motorfiets ste-
vig staat.
De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.
Contact uitschakelen.
Schroeven 1verwijderen. Lamphuis naar achteren uit de
houders trekken.
Lamphouder
2(richtingaanwij-
zer) resp. 3(rem-/achterlicht)
door linksom draaien uit het
lamphuis verwijderen.
8129zOnderhoud
Page 132 of 173

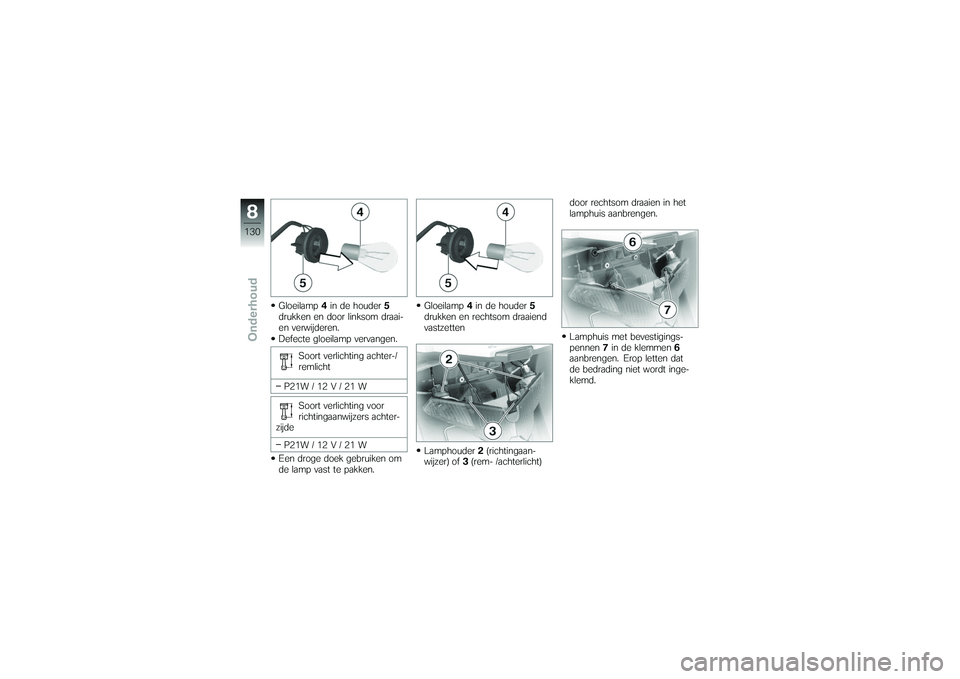

Gloeilamp4in de houder 5
drukken en door linksom draai-
en verwijderen.
Defecte gloeilamp vervangen.
Soort verlichting achter-/
remlicht
P21W / 12 V / 21 W Soort verlichting voor
richtingaanwijzers achter-
zijde
P21W / 12 V / 21 W
Een droge doek gebruiken om
de lamp vast te pakken. Gloeilamp
4in de houder 5
drukken en rechtsom draaiend
vastzetten
Lamphouder 2(richtingaan-
wijzer) of 3(rem- /achterlicht) door rechtsom draaien in het
lamphuis aanbrengen.
Lamphuis met bevestigings-
pennen
7in de klemmen 6
aanbrengen. Erop letten dat
de bedrading niet wordt inge-
klemd.
8130zOnderhoud
Page 133 of 173

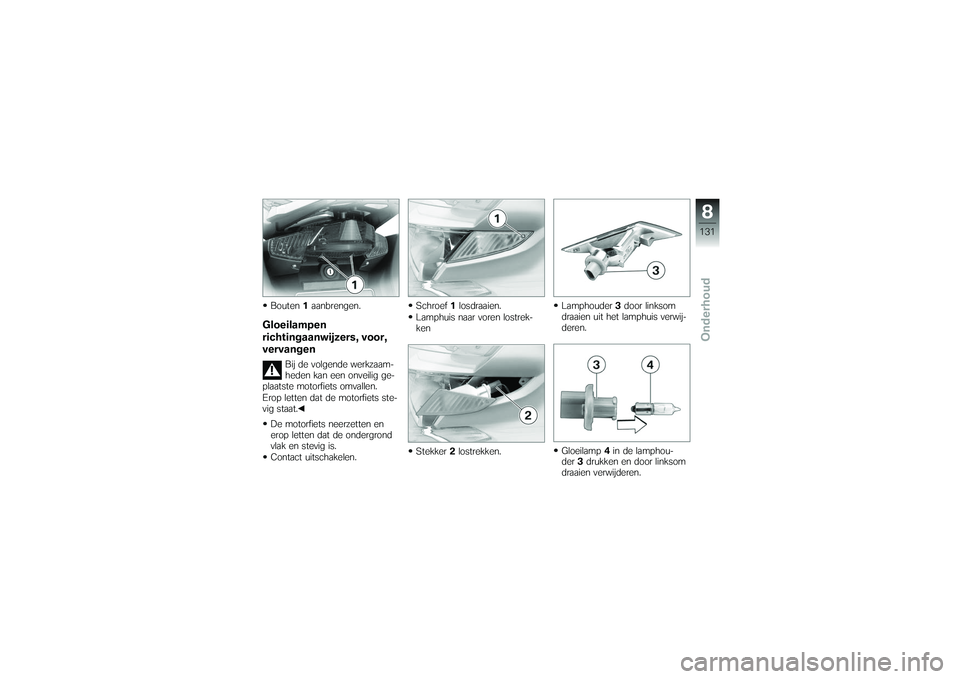

Bouten1aanbrengen.Gloeilampen
richtingaanwijzers, voor,
vervangen
Bij de volgende werkzaam-
heden kan een onveilig ge-
plaatste motorfiets omvallen.
Erop letten dat de motorfiets ste-
vig staat.
De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.
Contact uitschakelen. Schroef
1losdraaien.
Lamphuis naar voren lostrek-
ken
Stekker 2lostrekken. Lamphouder
3door linksom
draaien uit het lamphuis verwij-
deren.
Gloeilamp 4in de lamphou-
der 3drukken en door linksom
draaien verwijderen.
8131zOnderhoud
Page 134 of 173

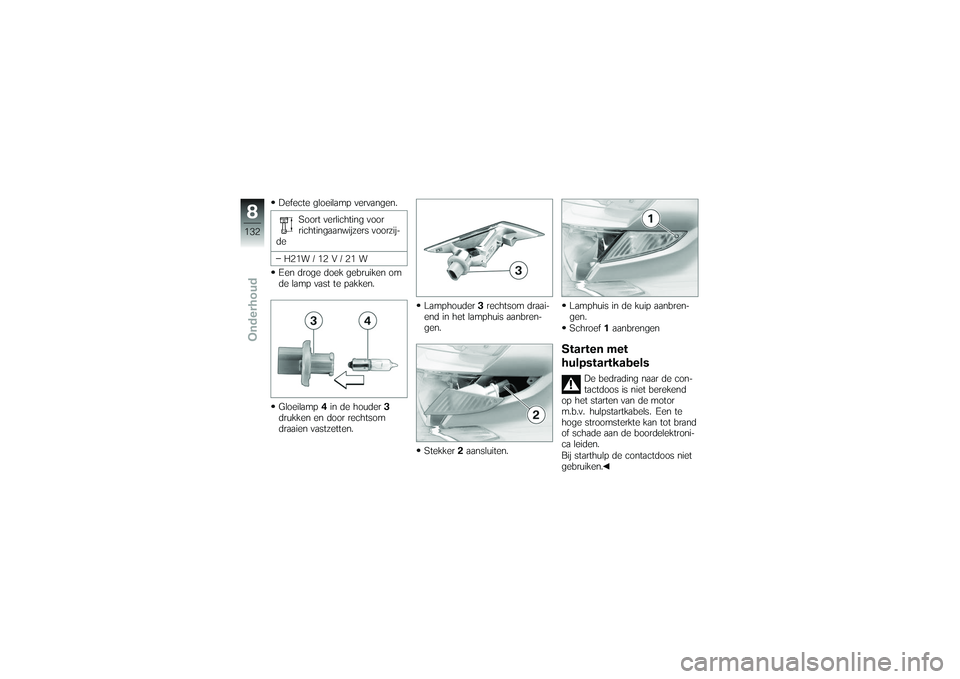

Defecte gloeilamp vervangen.Soort verlichting voor
richtingaanwijzers voorzij-
de
H21W / 12 V / 21 W
Een droge doek gebruiken om
de lamp vast te pakken.
Gloeilamp 4in de houder 3
drukken en door rechtsom
draaien vastzetten. Lamphouder
3rechtsom draai-
end in het lamphuis aanbren-
gen.
Stekker 2aansluiten. Lamphuis in de kuip aanbren-
gen.
Schroef
1aanbrengen
Starten met
hulpstartkabels
De bedrading naar de con-
tactdoos is niet berekend
op het starten van de motor
m.b.v. hulpstartkabels. Een te
hoge stroomsterkte kan tot brand
of schade aan de boordelektroni-
ca leiden.
Bij starthulp de contactdoos niet
gebruiken.
8132zOnderhoud
Page 135 of 173

Het aanraken van onder
spanning staande delen van
het ontstekingssysteem bij draai-
ende motor kan tot elektrische
schokken leiden.
Bij draaiende motor geen onder-
delen van het ontstekingssys-
teem aanraken.
Door contact tussen de
pooltangen van de start-
kabels en de motorfiets kan kort-
sluiting ontstaan.
Alleen startkabels met volledig
geïsoleerde pooltangen
gebruiken.
Starthulp met een hogere
spanning dan 12 V kan tot
schade aan de boordelektronica
leiden.
De accu van het stroomleverende
voertuig moet een spanning van
12 V hebben.
Tijdens de starthulp de accu
niet van het boordnet losma-
ken. Het accuvakdeksel verwijderen.
( 135)
De motor van de stroomleve-
rende motorfiets of auto tijdens
de starthulp laten draaien.
De rode hulpstartkabel eerst
op de pluspool van de ontladen
accu en daarna op de pluspool
van de hulpaccu aansluiten.
De zwarte hulpstartkabel op de
minpool van de hulpaccu en
daarna op de minpool van de
ontladen accu aansluiten.
De motorfiets met de ontladen
accu normaal starten. Bij het
mislukken van de startpoging,
ter bescherming van de start-
motor en de hulpaccu, pas na
enkele minuten weer een nieu-
we startpoging ondernemen.
Beide motoren enkele minuten
laten draaien, voordat de hulp-
startkabels worden losgemaakt.
Maak de hulpstartkabels eerst
los van de minpool en vervol-
gens van de pluspool.
Het accuvakdeksel aanbrengen.
( 135)
AccuOnderhoudsaanwijzingenHet vakkundig onderhouden, op-
laden en opslaan verhoogt de
levensduur van de accu en is een
voorwaarde voor eventuele ga-
rantieclaims.
Voor een lange levensduur van
de accu moeten de volgende
richtlijnen worden aangehouden:
De bovenzijde van de accu
goed schoon en droog houden
De accu niet openen
Geen water bijvullen
Voor het opladen van de ac-
cu beslist de oplaadaanwijzin-
gen op de volgende pagina's in
acht nemen
De accu niet ondersteboven
houden
8133zOnderhoud
Page 136 of 173

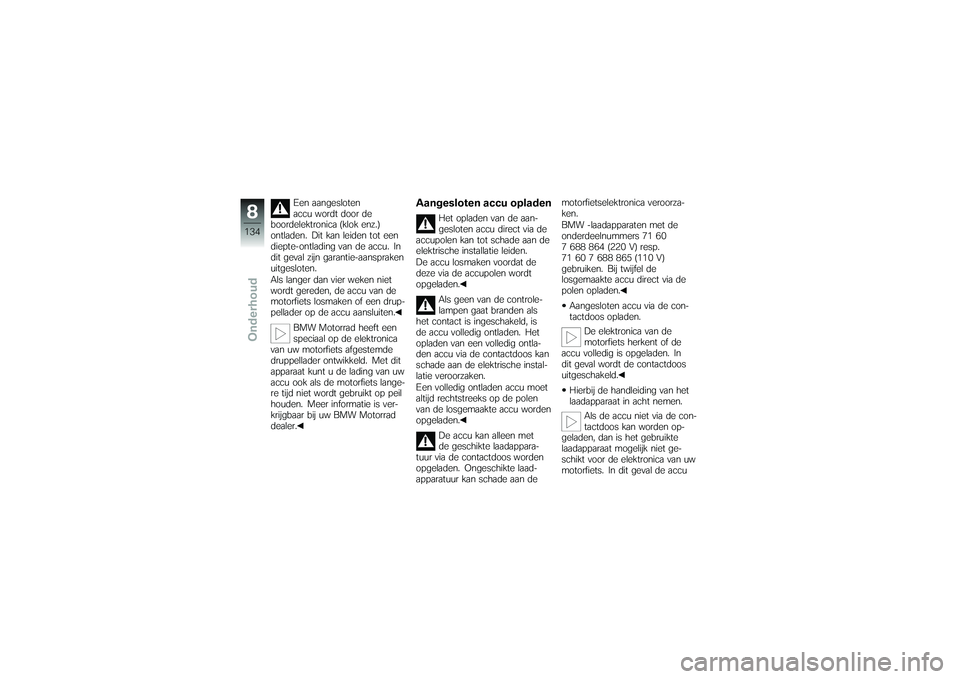

Een aangesloten
accu wordt door de
boordelektronica (klok enz.)
ontladen. Dit kan leiden tot een
diepte-ontlading van de accu. In
dit geval zijn garantie-aanspraken
uitgesloten.
Als langer dan vier weken niet
wordt gereden, de accu van de
motorfiets losmaken of een drup-
pellader op de accu aansluiten.
BMW Motorrad heeft een
speciaal op de elektronica
van uw motorfiets afgestemde
druppellader ontwikkeld. Met dit
apparaat kunt u de lading van uw
accu ook als de motorfiets lange-
re tijd niet wordt gebruikt op peil
houden. Meer informatie is ver-
krijgbaar bij uw BMW Motorrad
dealer.
Aangesloten accu opladen
Het opladen van de aan-
gesloten accu direct via de
accupolen kan tot schade aan de
elektrische installatie leiden.
De accu losmaken voordat de
deze via de accupolen wordt
opgeladen.
Als geen van de controle-
lampen gaat branden als
het contact is ingeschakeld, is
de accu volledig ontladen. Het
opladen van een volledig ontla-
den accu via de contactdoos kan
schade aan de elektrische instal-
latie veroorzaken.
Een volledig ontladen accu moet
altijd rechtstreeks op de polen
van de losgemaakte accu worden
opgeladen.
De accu kan alleen met
de geschikte laadappara-
tuur via de contactdoos worden
opgeladen. Ongeschikte laad-
apparatuur kan schade aan de motorfietselektronica veroorza-
ken.
BMW -laadapparaten met de
onderdeelnummers 71 60
7 688 864 (220 V) resp.
71 60 7 688 865 (110 V)
gebruiken. Bij twijfel de
losgemaakte accu direct via de
polen opladen.
Aangesloten accu via de con-
tactdoos opladen. De elektronica van de
motorfiets herkent of de
accu volledig is opgeladen. In
dit geval wordt de contactdoos
uitgeschakeld.
Hierbij de handleiding van het
laadapparaat in acht nemen. Als de accu niet via de con-
tactdoos kan worden op-
geladen, dan is het gebruikte
laadapparaat mogelijk niet ge-
schikt voor de elektronica van uw
motorfiets. In dit geval de accu
8134zOnderhoud
Page 137 of 173

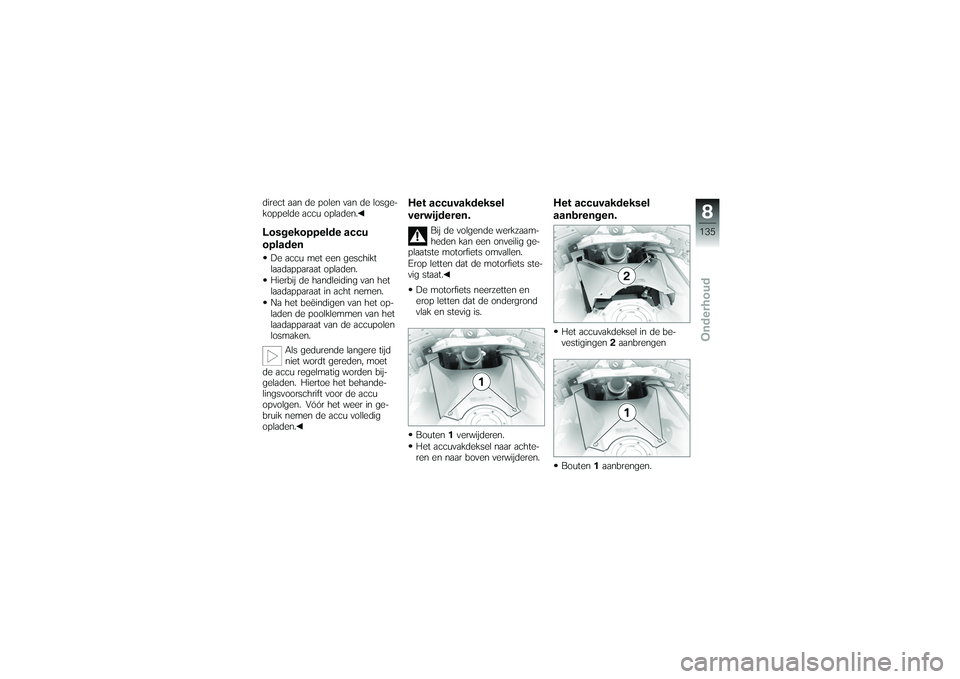

direct aan de polen van de losge-
koppelde accu opladen.Losgekoppelde accu
opladenDe accu met een geschikt
laadapparaat opladen.
Hierbij de handleiding van het
laadapparaat in acht nemen.
Na het beëindigen van het op-
laden de poolklemmen van het
laadapparaat van de accupolen
losmaken.Als gedurende langere tijd
niet wordt gereden, moet
de accu regelmatig worden bij-
geladen. Hiertoe het behande-
lingsvoorschrift voor de accu
opvolgen. Vóór het weer in ge-
bruik nemen de accu volledig
opladen.
Het accuvakdeksel
verwijderen.
Bij de volgende werkzaam-
heden kan een onveilig ge-
plaatste motorfiets omvallen.
Erop letten dat de motorfiets ste-
vig staat.
De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.
Bouten 1verwijderen.
Het accuvakdeksel naar achte-
ren en naar boven verwijderen.
Het accuvakdeksel
aanbrengen.Het accuvakdeksel in de be-
vestigingen 2aanbrengen
Bouten 1aanbrengen.
8135zOnderhoud
Page 138 of 173

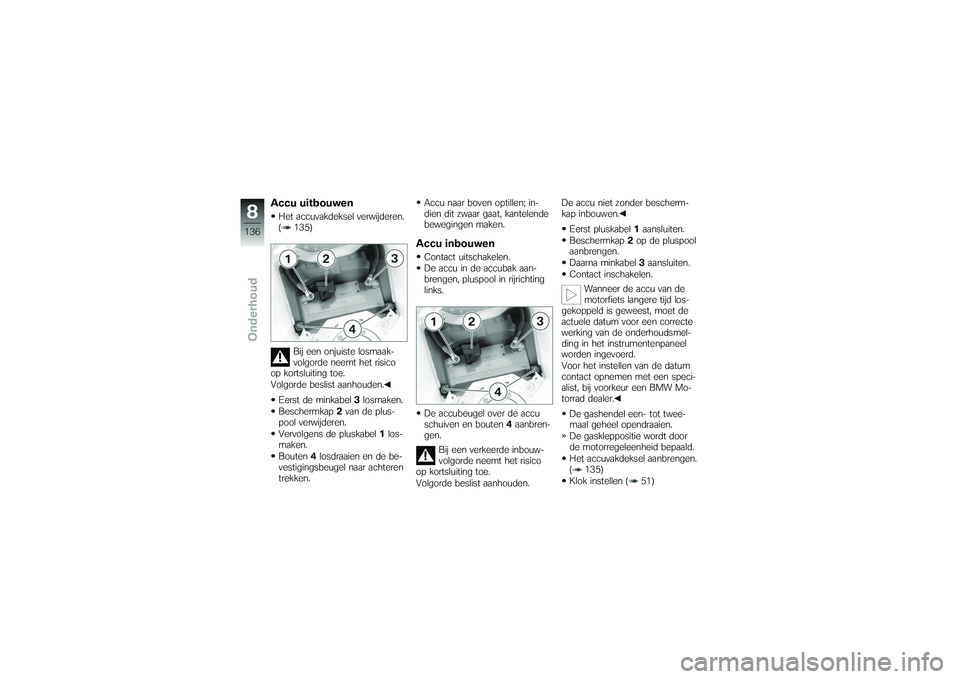

Accu uitbouwenHet accuvakdeksel verwijderen.
( 135)Bij een onjuiste losmaak-
volgorde neemt het risico
op kortsluiting toe.
Volgorde beslist aanhouden.
Eerst de minkabel 3losmaken.
Beschermkap 2van de plus-
pool verwijderen.
Vervolgens de pluskabel 1los-
maken.
Bouten 4losdraaien en de be-
vestigingsbeugel naar achteren
trekken. Accu naar boven optillen; in-
dien dit zwaar gaat, kantelende
bewegingen maken.
Accu inbouwenContact uitschakelen.
De accu in de accubak aan-
brengen, pluspool in rijrichting
links.
De accubeugel over de accu
schuiven en bouten
4aanbren-
gen.
Bij een verkeerde inbouw-
volgorde neemt het risico
op kortsluiting toe.
Volgorde beslist aanhouden. De accu niet zonder bescherm-
kap inbouwen.
Eerst pluskabel 1aansluiten.
Beschermkap 2op de pluspool
aanbrengen.
Daarna minkabel 3aansluiten.
Contact inschakelen.
Wanneer de accu van de
motorfiets langere tijd los-
gekoppeld is geweest, moet de
actuele datum voor een correcte
werking van de onderhoudsmel-
ding in het instrumentenpaneel
worden ingevoerd.
Voor het instellen van de datum
contact opnemen met een speci-
alist, bij voorkeur een BMW Mo-
torrad dealer.
De gashendel een- tot twee-
maal geheel opendraaien.
De gaskleppositie wordt door
de motorregeleenheid bepaald.
Het accuvakdeksel aanbrengen.
( 135)
Klok instellen ( 51)
8136zOnderhoud
Page 139 of 173

Onderhoud
Onderhoud
Onderhoudsmiddelen.............. 138
Wassen . . .......................... 138
Reiniging kwetsbare motorfietson-
derdelen . .......................... 138
Lakonderhoud ..................... 139
Conservering . ..................... 140
Motorfiets buiten gebruik
stellen . . . .......................... 140
Motorfiets in gebruik nemen . . ..... 140
9137zOnderhoud
Page 140 of 173

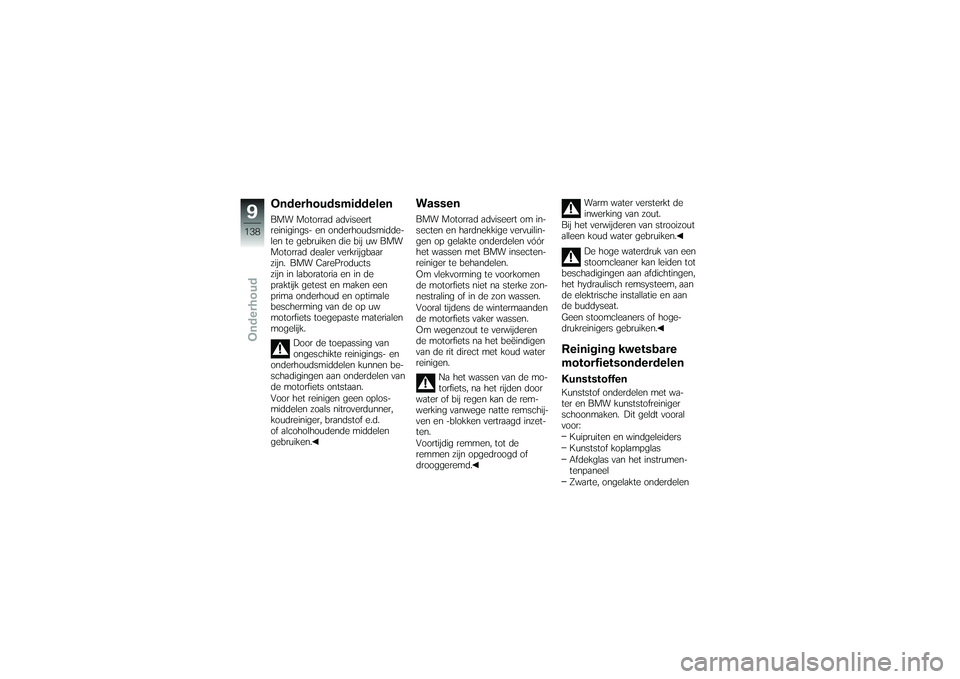

OnderhoudsmiddelenBMW Motorrad adviseert
reinigings- en onderhoudsmidde-
len te gebruiken die bij uw BMW
Motorrad dealer verkrijgbaar
zijn. BMW CareProducts
zijn in laboratoria en in de
praktijk getest en maken een
prima onderhoud en optimale
bescherming van de op uw
motorfiets toegepaste materialen
mogelijk.Door de toepassing van
ongeschikte reinigings- en
onderhoudsmiddelen kunnen be-
schadigingen aan onderdelen van
de motorfiets ontstaan.
Voor het reinigen geen oplos-
middelen zoals nitroverdunner,
koudreiniger, brandstof e.d.
of alcoholhoudende middelen
gebruiken.
WassenBMW Motorrad adviseert om in-
secten en hardnekkige vervuilin-
gen op gelakte onderdelen vóór
het wassen met BMW insecten-
reiniger te behandelen.
Om vlekvorming te voorkomen
de motorfiets niet na sterke zon-
nestraling of in de zon wassen.
Vooral tijdens de wintermaanden
de motorfiets vaker wassen.
Om wegenzout te verwijderen
de motorfiets na het beëindigen
van de rit direct met koud water
reinigen.
Na het wassen van de mo-
torfiets, na het rijden door
water of bij regen kan de rem-
werking vanwege natte remschij-
ven en -blokken vertraagd inzet-
ten.
Voortijdig remmen, tot de
remmen zijn opgedroogd of
drooggeremd. Warm water versterkt de
inwerking van zout.
Bij het verwijderen van strooizout
alleen koud water gebruiken.
De hoge waterdruk van een
stoomcleaner kan leiden tot
beschadigingen aan afdichtingen,
het hydraulisch remsysteem, aan
de elektrische installatie en aan
de buddyseat.
Geen stoomcleaners of hoge-
drukreinigers gebruiken.
Reiniging kwetsbare
motorfietsonderdelenKunststoffenKunststof onderdelen met wa-
ter en BMW kunststofreiniger
schoonmaken. Dit geldt vooral
voor:
Kuipruiten en windgeleiders
Kunststof koplampglas
Afdekglas van het instrumen-
tenpaneel
Zwarte, ongelakte onderdelen
9138zOnderhoud
