Page 21 of 169
Ajovalot1Seisontavalo
2 Ajovalot
3 Kaukovalot
219zYleiskuvat
Page 22 of 169
Page 23 of 169
Näytöt
Näytöt
Vakionäytöt . . ........................ 22
Näytöt, kun ajotietokone
TLV
......... 24
Näytöt, kun moottoripyörässä on ren-
gaspainevalvonta (RDC)
TLV
.......... 24
Näytöt ja istuinlämmitys
TLV
.......... 25
Merkkivalo ja vakionopeussää-
din
TLV
............................... 25
Vakiovaroitusnäytöt . ................. 25
Ajotietokoneen varoitusnäytöt
TLV
.... 31
ABS-varoitusnäytöt . ................. 33
ASC-varoitusnäytöt
TLV
.............. 35
RDC-varoitusnäytöt
TLV
.............. 37
DWA-varoitusnäytöt
TLV
.............. 42
321zNäytöt
Page 24 of 169
VakionäytötMonitoiminäyttö1Polttoainemäärän näyttö
( 22)
2 Vaihdenäyttö ( 22)
3 Jäähdytysnesteen lämpötila
( 22)
4 Kello ( 49)
5 Kokonaismatkamittari
6 Välimatkamittari ( 49)
Merkkivalot1Suuntavalot vasen
2 Kaukovalot
3 Tyhjäkäynti
4 Suuntavalot oikeaPolttoainemäärän näyttö
Palkit huoltamosymbolin
alapuolella ilmaisevat jäljellä
olevaa polttoainemäärää.
Polttoaineen lisäämisen jälkeen
näytössä näkyy vielä vähän aikaa
edeltävä polttoainemäärä, ennen
kuin näyttö päivittyy.
Vaihdenäyttö
Kytkettynä oleva vaihde tai
vapaa-asennon tunnus
N
näkyy näytössä.
Kun mikään vaihde ei ole
kytkettynä, tyhjäkäynnin
merkkivalo palaa lisäksi.Jäähdytysnesteen
lämpötila
Palkit lämpötilasymbolin
alapuolella ilmaisevat jääh-
dytysnesteen lämpötilaa.
322zNäytöt
Page 25 of 169

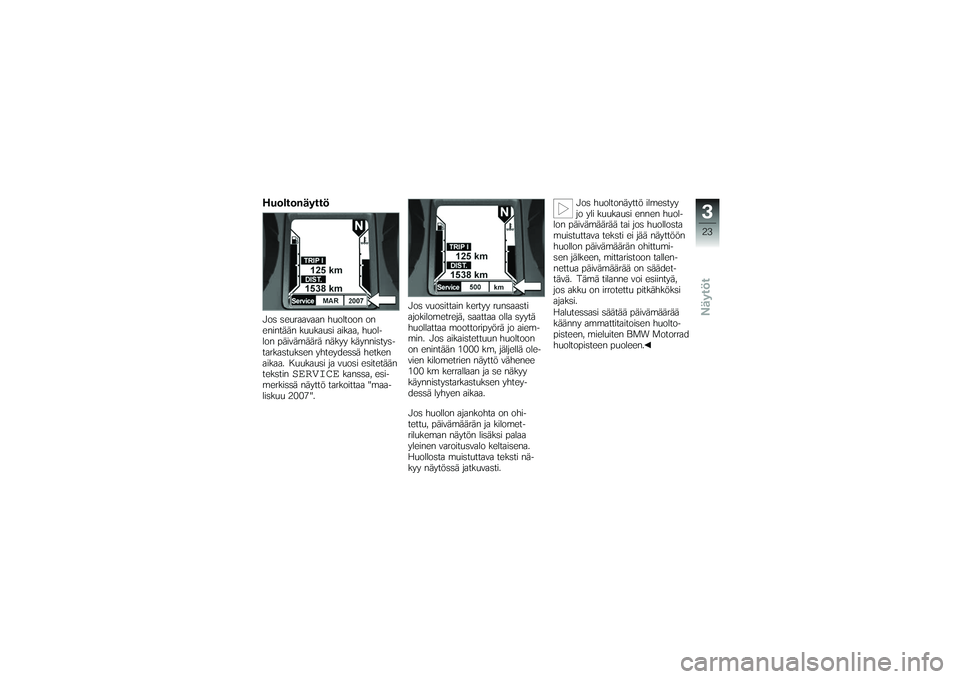

HuoltonäyttöJos seuraavaan huoltoon on
enintään kuukausi aikaa, huol-
lon päivämäärä näkyy käynnistys-
tarkastuksen yhteydessä hetken
aikaa. Kuukausi ja vuosi esitetään
tekstin
SERVICE
kanssa, esi-
merkissä näyttö tarkoittaa "maa-
liskuu 2007". Jos vuosittain kertyy runsaasti
ajokilometrejä, saattaa olla syytä
huollattaa moottoripyörä jo aiem-
min. Jos aikaistettuun huoltoon
on enintään 1000 km, jäljellä ole-
vien kilometrien näyttö vähenee
100 km kerrallaan ja se näkyy
käynnistystarkastuksen yhtey-
dessä lyhyen aikaa.
Jos huollon ajankohta on ohi-
tettu, päivämäärän ja kilomet-
rilukeman näytön lisäksi palaa
yleinen varoitusvalo keltaisena.
Huollosta muistuttava teksti nä-
kyy näytössä jatkuvasti. Jos huoltonäyttö ilmestyy
jo yli kuukausi ennen huol-
lon päivämäärää tai jos huollosta
muistuttava teksti ei jää näyttöön
huollon päivämäärän ohittumi-
sen jälkeen, mittaristoon tallen-
nettua päivämäärää on säädet-
tävä. Tämä tilanne voi esiintyä,
jos akku on irrotettu pitkähköksi
ajaksi.
Halutessasi säätää päivämäärää
käänny ammattitaitoisen huolto-
pisteen, mieluiten BMW Motorrad
huoltopisteen puoleen.
323zNäytöt
Page 26 of 169
Näytöt, kun
ajotietokone
TLV
1 Ajotietokoneen näyttöjen
alue
TLV
( 51)
Näytöt, kun
moottoripyörässä on
rengaspainevalvonta
(RDC)
TLV
Moottoripyörässä, jossa ei
ole ajotietokonetta1Rengaspaineet osamat-
kamittarin lisäarvona
TLV
( 54)
Moottoripyörä, jossa on
ajotietokone1Rengaspaineet ajotietoko-
neen lisäarvona
TLV
( 54)
324zNäytöt
Page 27 of 169
Näytöt ja
istuinlämmitys
TLV
1 Päällekytkettyjen lämmitys-
tehojen näyttöTLV
( 60)
Merkkivalo ja
vakionopeussäädin
TLV
1 Vakionopeussäädön merkki-
valo
VakiovaroitusnäytötEsitystapa
Varoitukset esitetään varoitusva-
lon1tai yleisen varoitusvalon 2
sekä varoitussymbolin 3avulla.
Yleinen varoitusvalo palaa pu-
naisena tai keltaisena riippuen
varoituksen kiireellisyydestä.
Jos varoituksia on useita, kaikki
asianomaiset varoitusvalot ja -
symbolit näkyvät näytössä. Ylei-
nen varoitusvalo palaa erivärisenä
kiireellisimmän varoituksen mu-
kaisesti.
325zNäytöt
Page 28 of 169
Yhteenvedon mahdollisista varoi-
tuksista löydät seuraavalta sivulta.
326zNäytöt
Page 29 of 169
Varoitusnäytöt, yleistäMerkitys
Palaa keltaisena
EWS !
ilmestyy
näyttöön EWS aktiivinen ( 28)
Palaa keltaisena Vilkkuu Polttoaineen varamäärä saavutettu ( 28)
Palaa punaisena Lämpötilanäyttö vilkkuuJäähdytysnesteen lämpötila on liian kor-
kea ( 28)
Palaa keltaisena Ilmestyy näyttöön Moottori varaohjelmalla ( 28)
Vilkkuu punaisena Ilmestyy näyttöön Moottoriöljynpaine riittämätön ( 29)
Palaa punaisena Ilmestyy näyttöön Akun latausvirta riittämätön ( 29)
Palaa Jarrupalojen kulumisraja saavutettu ( 30)
Palaa keltaisena Ilmestyy näyttöön Takavalon polttimo rikki ( 30)
Ilmestyy näyttöön Etuvalon polttimo rikki ( 30)
Palaa keltaisena Ilmestyy näyttöön Polttimo rikki ( 31)
327zNäytöt
Page 30 of 169

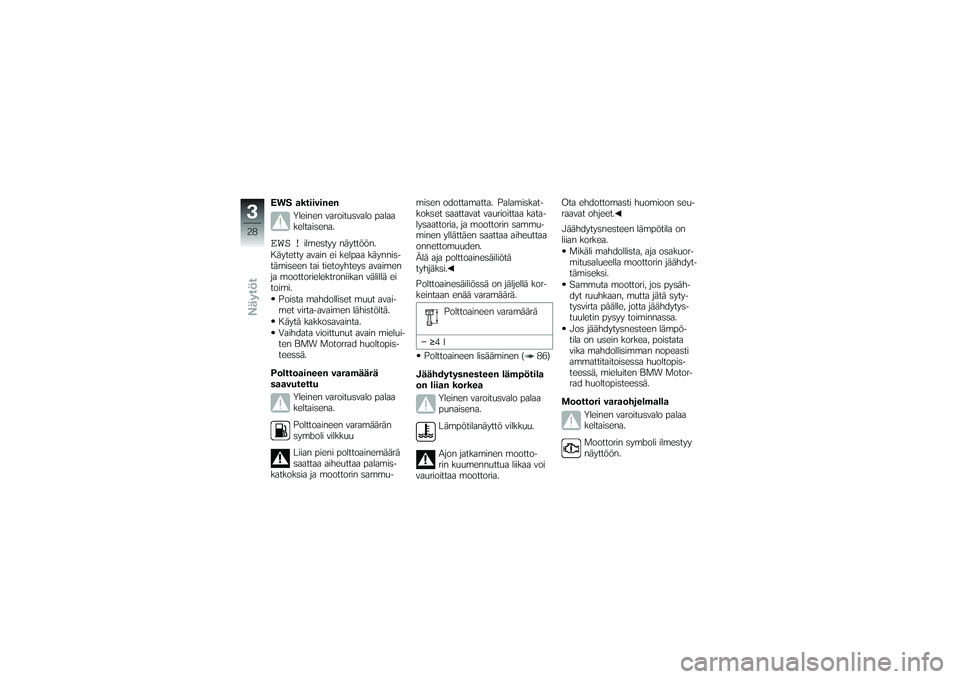

EWS aktiivinenYleinen varoitusvalo palaa
keltaisena.EWS !
ilmestyy näyttöön.
Käytetty avain ei kelpaa käynnis-
tämiseen tai tietoyhteys avaimen
ja moottorielektroniikan välillä ei
toimi. Poista mahdolliset muut avai-
met virta-avaimen lähistöltä.
Käytä kakkosavainta.
Vaihdata vioittunut avain mielui-
ten BMW Motorrad huoltopis-
teessä.
Polttoaineen varamäärä
saavutettu Yleinen varoitusvalo palaa
keltaisena.
Polttoaineen varamäärän
symboli vilkkuu
Liian pieni polttoainemäärä
saattaa aiheuttaa palamis-
katkoksia ja moottorin sammu- misen odottamatta. Palamiskat-
kokset saattavat vaurioittaa kata-
lysaattoria, ja moottorin sammu-
minen yllättäen saattaa aiheuttaa
onnettomuuden.
Älä aja polttoainesäiliötä
tyhjäksi.
Polttoainesäiliössä on jäljellä kor-
keintaan enää varamäärä.
Polttoaineen varamäärä
≥ 4l
Polttoaineen lisääminen ( 86)
Jäähdytysnesteen lämpötila
on liian korkea Yleinen varoitusvalo palaa
punaisena.
Lämpötilanäyttö vilkkuu.
Ajon jatkaminen mootto-
rin kuumennuttua liikaa voi
vaurioittaa moottoria. Ota ehdottomasti huomioon seu-
raavat ohjeet.
Jäähdytysnesteen lämpötila on
liian korkea.
Mikäli mahdollista, aja osakuor-
mitusalueella moottorin jäähdyt-
tämiseksi.
Sammuta moottori, jos pysäh-
dyt ruuhkaan, mutta jätä syty-
tysvirta päälle, jotta jäähdytys-
tuuletin pysyy toiminnassa.
Jos jäähdytysnesteen lämpö-
tila on usein korkea, poistata
vika mahdollisimman nopeasti
ammattitaitoisessa huoltopis-
teessä, mieluiten BMW Motor-
rad huoltopisteessä.
Moottori varaohjelmalla Yleinen varoitusvalo palaa
keltaisena.
Moottorin symboli ilmestyy
näyttöön.
328zNäytöt
