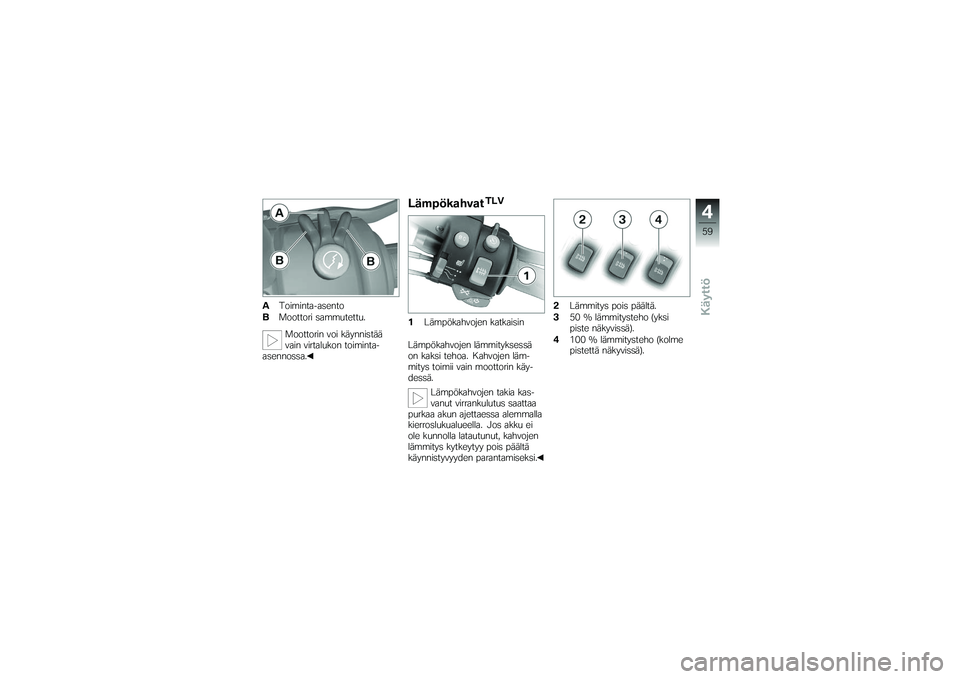

AToiminta-asento
B Moottori sammutettu.
Moottorin voi käynnistää
vain virtalukon toiminta-
asennossa.
Lämpökahvat
TLV
1 Lämpökahvojen katkaisin
Lämpökahvojen lämmityksessä
on kaksi tehoa. Kahvojen läm-
mitys toimii vain moottorin käy-
dessä. Lämpökahvojen takia kas-
vanut virrankulutus saattaa
purkaa akun ajettaessa alemmalla
kierroslukualueella. Jos akku ei
ole kunnolla latautunut, kahvojen
lämmitys kytkeytyy pois päältä
käynnistyvyyden parantamiseksi. 2
Lämmitys pois päältä.
3 50 % lämmitysteho (yksi
piste näkyvissä).
4 100 % lämmitysteho (kolme
pistettä näkyvissä).
459zKäyttö

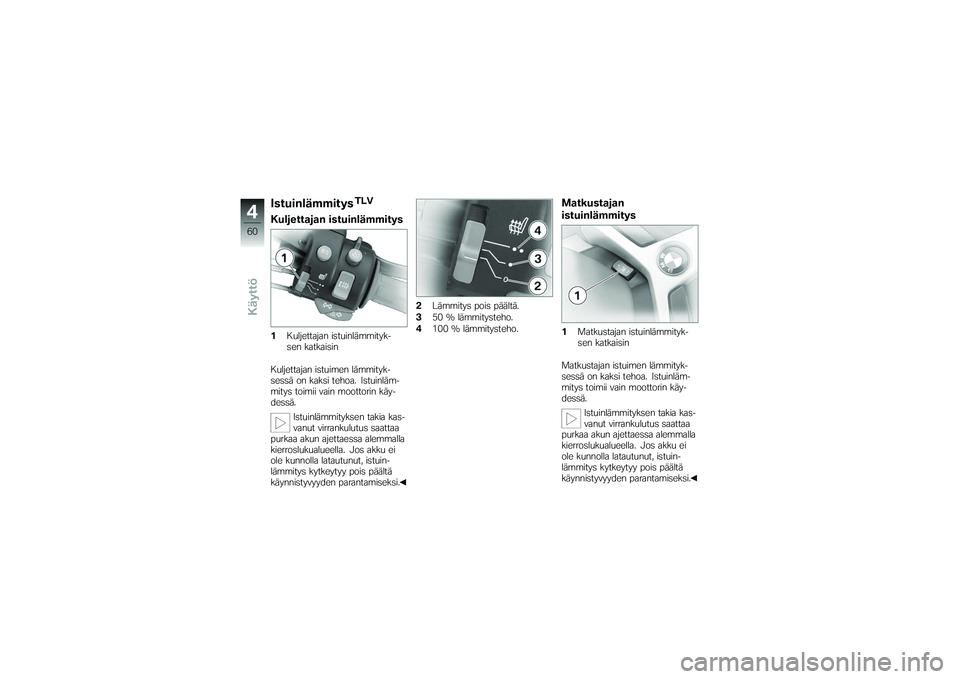

Istuinlämmitys
TLV
Kuljettajan istuinlämmitys1Kuljettajan istuinlämmityk-
sen katkaisin
Kuljettajan istuimen lämmityk-
sessä on kaksi tehoa. Istuinläm-
mitys toimii vain moottorin käy-
dessä. Istuinlämmityksen takia kas-
vanut virrankulutus saattaa
purkaa akun ajettaessa alemmalla
kierroslukualueella. Jos akku ei
ole kunnolla latautunut, istuin-
lämmitys kytkeytyy pois päältä
käynnistyvyyden parantamiseksi. 2
Lämmitys pois päältä.
3 50 % lämmitysteho.
4 100 % lämmitysteho.
Matkustajan
istuinlämmitys1Matkustajan istuinlämmityk-
sen katkaisin
Matkustajan istuimen lämmityk-
sessä on kaksi tehoa. Istuinläm-
mitys toimii vain moottorin käy-
dessä. Istuinlämmityksen takia kas-
vanut virrankulutus saattaa
purkaa akun ajettaessa alemmalla
kierroslukualueella. Jos akku ei
ole kunnolla latautunut, istuin-
lämmitys kytkeytyy pois päältä
käynnistyvyyden parantamiseksi.
460zKäyttö

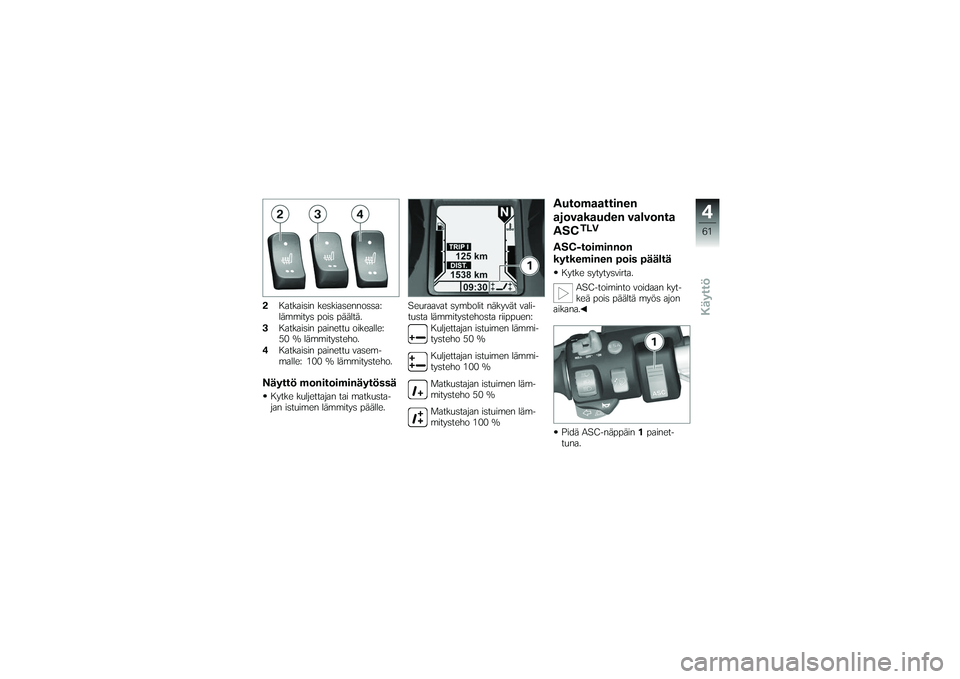

2Katkaisin keskiasennossa:
lämmitys pois päältä.
3 Katkaisin painettu oikealle:
50 % lämmitysteho.
4 Katkaisin painettu vasem-
malle: 100 % lämmitysteho.Näyttö monitoiminäytössäKytke kuljettajan tai matkusta-
jan istuimen lämmitys päälle. Seuraavat symbolit näkyvät vali-
tusta lämmitystehosta riippuen:
Kuljettajan istuimen lämmi-
tysteho 50 %
Kuljettajan istuimen lämmi-
tysteho 100 %
Matkustajan istuimen läm-
mitysteho 50 %
Matkustajan istuimen läm-
mitysteho 100 %
Automaattinen
ajovakauden valvonta
ASC
TLV
ASC-toiminnon
kytkeminen pois päältäKytke sytytysvirta.
ASC-toiminto voidaan kyt-
keä pois päältä myös ajon
aikana.
Pidä ASC-näppäin 1painet-
tuna.
461zKäyttö

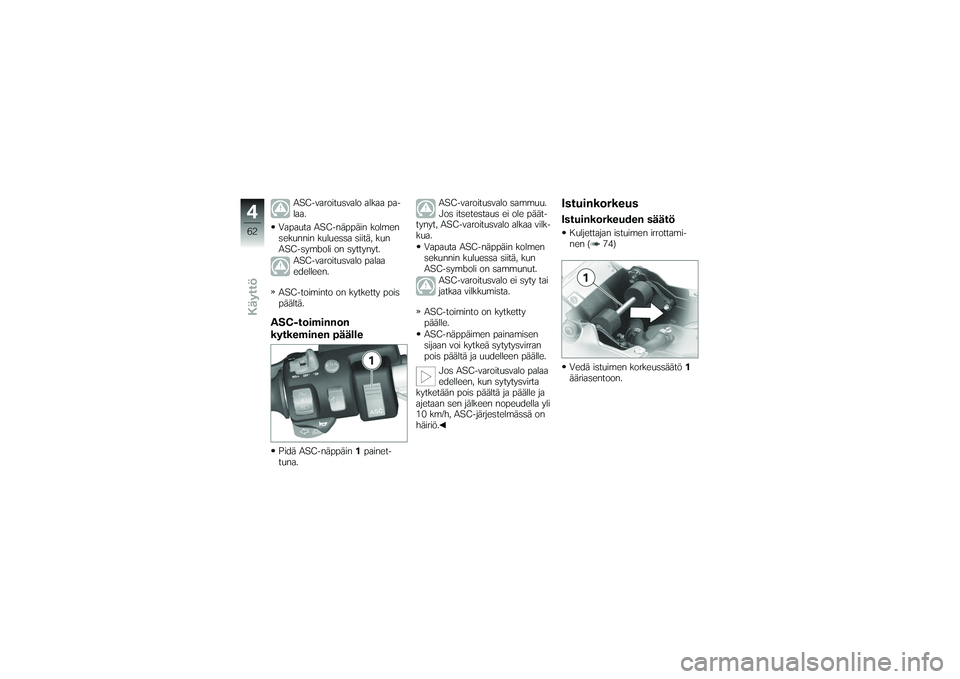

ASC-varoitusvalo alkaa pa-
laa.
Vapauta ASC-näppäin kolmen
sekunnin kuluessa siitä, kun
ASC-symboli on syttynyt. ASC-varoitusvalo palaa
edelleen.
ASC-toiminto on kytketty pois
päältä.
ASC-toiminnon
kytkeminen päällePidä ASC-näppäin 1painet-
tuna. ASC-varoitusvalo sammuu.
Jos itsetestaus ei ole päät-
tynyt, ASC-varoitusvalo alkaa vilk-
kua.
Vapauta ASC-näppäin kolmen
sekunnin kuluessa siitä, kun
ASC-symboli on sammunut. ASC-varoitusvalo ei syty tai
jatkaa vilkkumista.
ASC-toiminto on kytketty
päälle.
ASC-näppäimen painamisen
sijaan voi kytkeä sytytysvirran
pois päältä ja uudelleen päälle. Jos ASC-varoitusvalo palaa
edelleen, kun sytytysvirta
kytketään pois päältä ja päälle ja
ajetaan sen jälkeen nopeudella yli
10 km/h, ASC-järjestelmässä on
häiriö.
IstuinkorkeusIstuinkorkeuden säätöKuljettajan istuimen irrottami-
nen ( 74)
Vedä istuimen korkeussäätö 1
ääriasentoon.
462zKäyttö

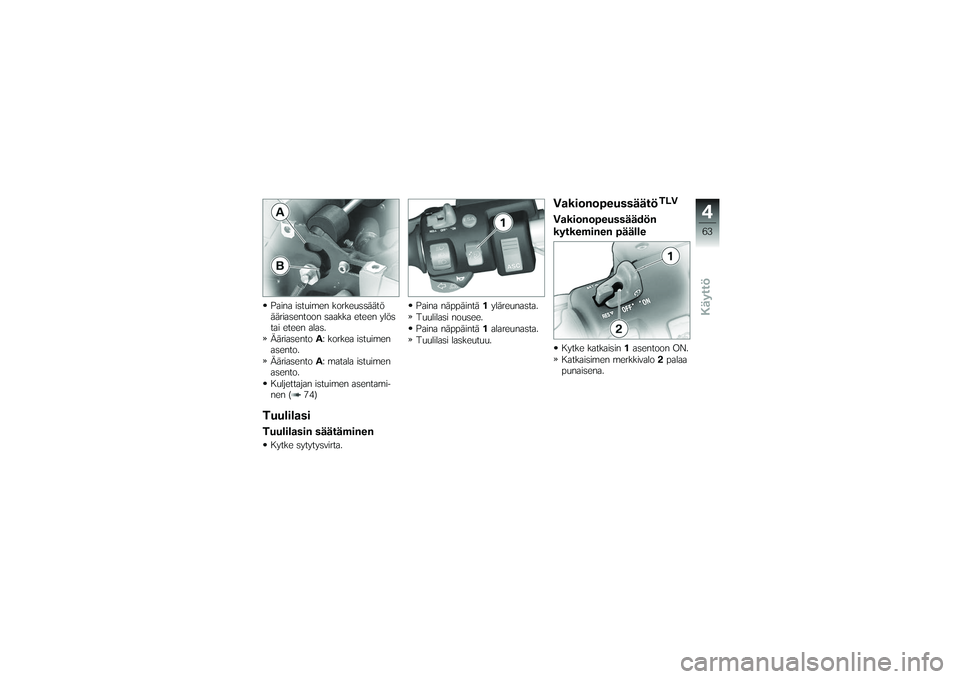

Paina istuimen korkeussäätö
ääriasentoon saakka eteen ylös
tai eteen alas.
ÄäriasentoA: korkea istuimen
asento.
Ääriasento A: matala istuimen
asento.
Kuljettajan istuimen asentami-
nen ( 74)TuulilasiTuulilasin säätäminenKytke sytytysvirta. Paina näppäintä
1yläreunasta.
Tuulilasi nousee.
Paina näppäintä 1alareunasta.
Tuulilasi laskeutuu.
Vakionopeussäätö
TLV
Vakionopeussäädön
kytkeminen päälleKytke katkaisin 1asentoon ON.
Katkaisimen merkkivalo 2palaa
punaisena.
463zKäyttö

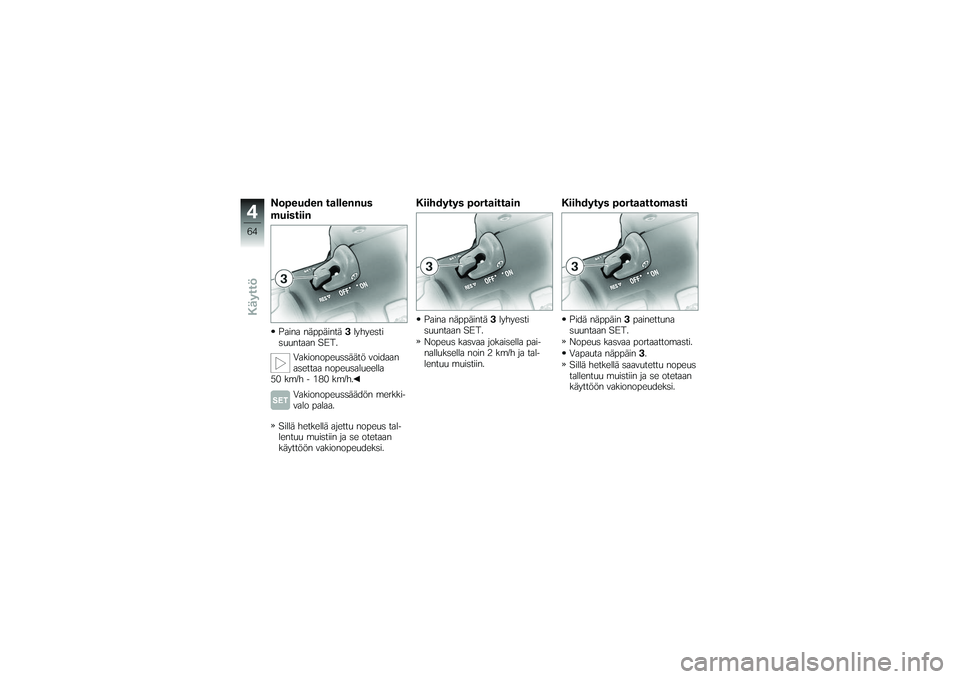

Nopeuden tallennus
muistiinPaina näppäintä3lyhyesti
suuntaan SET.
Vakionopeussäätö voidaan
asettaa nopeusalueella
50 km/h - 180 km/h.
Vakionopeussäädön merkki-
valo palaa.
Sillä hetkellä ajettu nopeus tal-
lentuu muistiin ja se otetaan
käyttöön vakionopeudeksi.
Kiihdytys portaittainPaina näppäintä 3lyhyesti
suuntaan SET.
Nopeus kasvaa jokaisella pai-
nalluksella noin 2 km/h ja tal-
lentuu muistiin.
Kiihdytys portaattomastiPidä näppäin 3painettuna
suuntaan SET.
Nopeus kasvaa portaattomasti.
Vapauta näppäin 3.
Sillä hetkellä saavutettu nopeus
tallentuu muistiin ja se otetaan
käyttöön vakionopeudeksi.
464zKäyttö

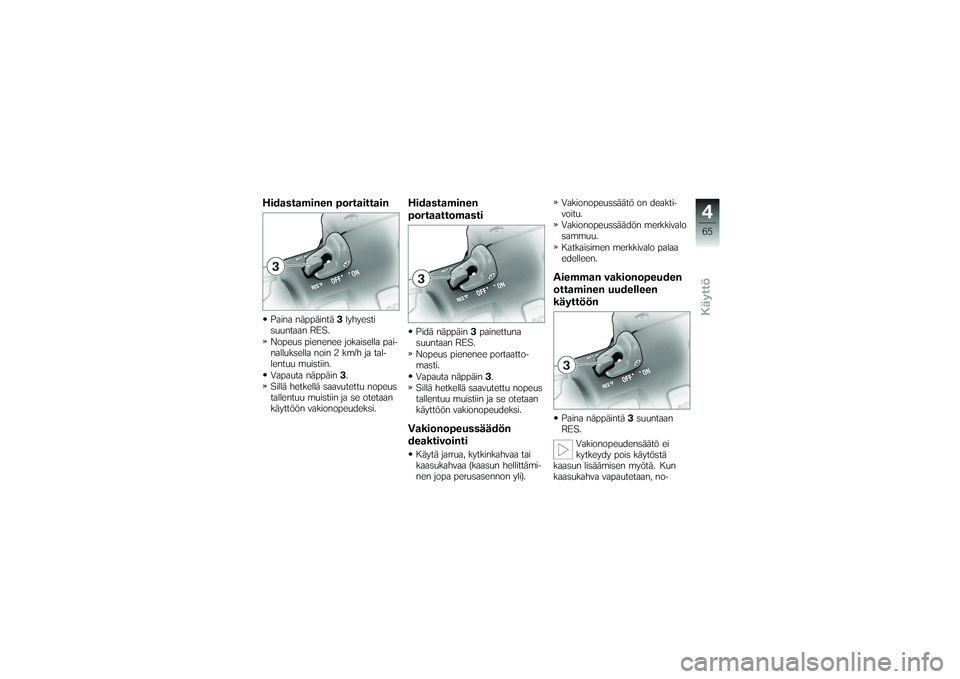

Hidastaminen portaittainPaina näppäintä3lyhyesti
suuntaan RES.
Nopeus pienenee jokaisella pai-
nalluksella noin 2 km/h ja tal-
lentuu muistiin.
Vapauta näppäin 3.
Sillä hetkellä saavutettu nopeus
tallentuu muistiin ja se otetaan
käyttöön vakionopeudeksi.
Hidastaminen
portaattomastiPidä näppäin 3painettuna
suuntaan RES.
Nopeus pienenee portaatto-
masti.
Vapauta näppäin 3.
Sillä hetkellä saavutettu nopeus
tallentuu muistiin ja se otetaan
käyttöön vakionopeudeksi.Vakionopeussäädön
deaktivointiKäytä jarrua, kytkinkahvaa tai
kaasukahvaa (kaasun hellittämi-
nen jopa perusasennon yli). Vakionopeussäätö on deakti-
voitu.
Vakionopeussäädön merkkivalo
sammuu.
Katkaisimen merkkivalo palaa
edelleen.
Aiemman vakionopeuden
ottaminen uudelleen
käyttöönPaina näppäintä
3suuntaan
RES.
Vakionopeudensäätö ei
kytkeydy pois käytöstä
kaasun lisäämisen myötä. Kun
kaasukahva vapautetaan, no-
465zKäyttö

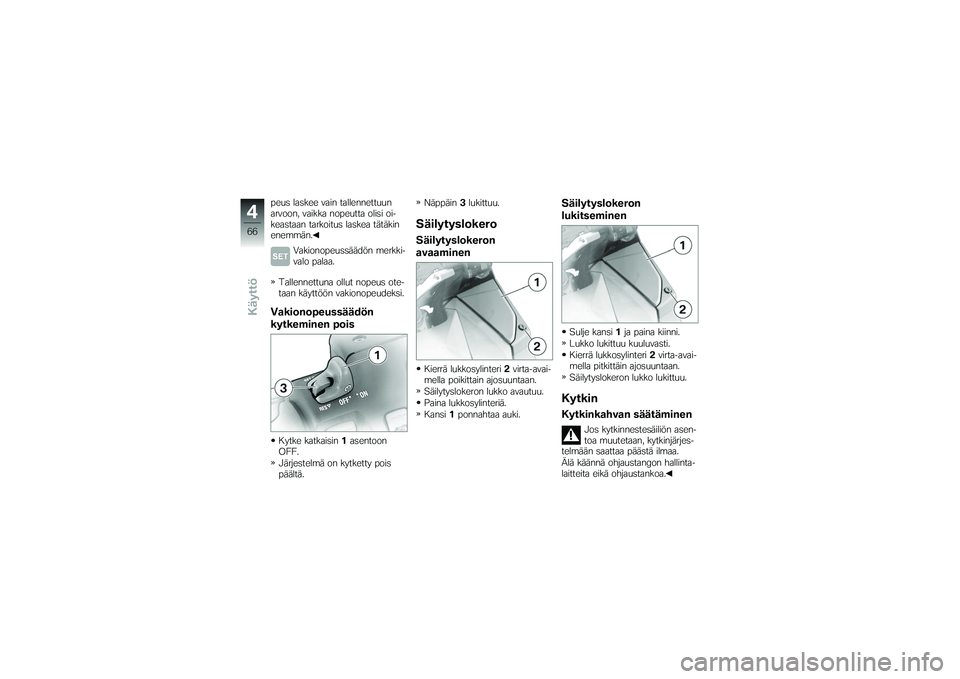

peus laskee vain tallennettuun
arvoon, vaikka nopeutta olisi oi-
keastaan tarkoitus laskea tätäkin
enemmän.Vakionopeussäädön merkki-
valo palaa.
Tallennettuna ollut nopeus ote-
taan käyttöön vakionopeudeksi.Vakionopeussäädön
kytkeminen poisKytke katkaisin 1asentoon
OFF.
Järjestelmä on kytketty pois
päältä. Näppäin
3lukittuu.
SäilytyslokeroSäilytyslokeron
avaaminenKierrä lukkosylinteri 2virta-avai-
mella poikittain ajosuuntaan.
Säilytyslokeron lukko avautuu.
Paina lukkosylinteriä.
Kansi 1ponnahtaa auki.
Säilytyslokeron
lukitseminenSulje kansi 1ja paina kiinni.
Lukko lukittuu kuuluvasti.
Kierrä lukkosylinteri 2virta-avai-
mella pitkittäin ajosuuntaan.
Säilytyslokeron lukko lukittuu.KytkinKytkinkahvan säätäminen
Jos kytkinnestesäiliön asen-
toa muutetaan, kytkinjärjes-
telmään saattaa päästä ilmaa.
Älä käännä ohjaustangon hallinta-
laitteita eikä ohjaustankoa.
466zKäyttö

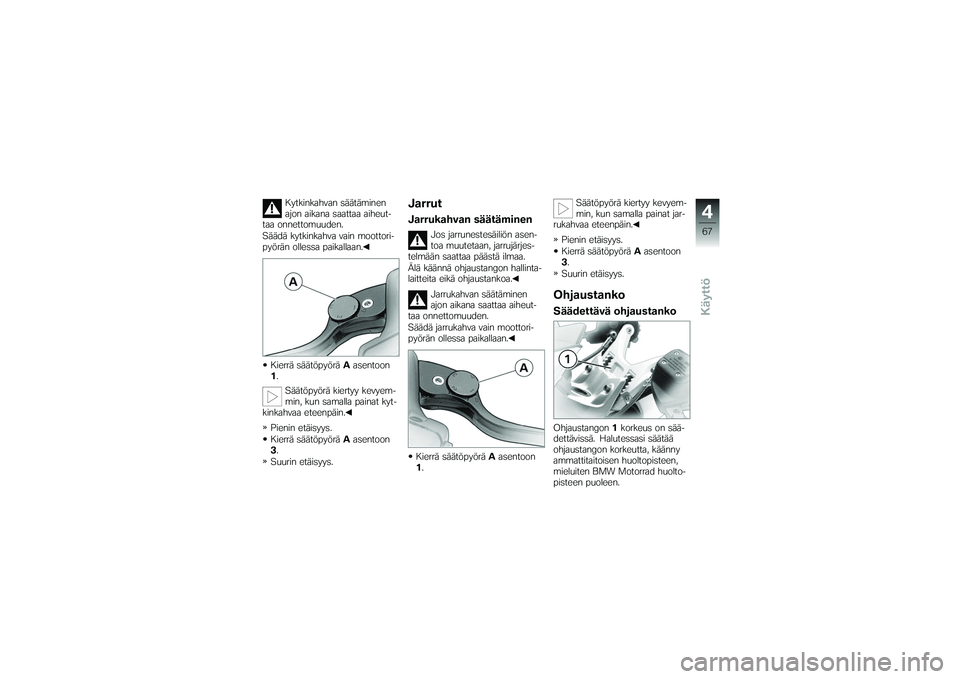

Kytkinkahvan säätäminen
ajon aikana saattaa aiheut-
taa onnettomuuden.
Säädä kytkinkahva vain moottori-
pyörän ollessa paikallaan.
Kierrä säätöpyörä Aasentoon
1 .
Säätöpyörä kiertyy kevyem-
min, kun samalla painat kyt-
kinkahvaa eteenpäin.
Pienin etäisyys.
Kierrä säätöpyörä Aasentoon
3 .
Suurin etäisyys.
JarrutJarrukahvan säätäminen
Jos jarrunestesäiliön asen-
toa muutetaan, jarrujärjes-
telmään saattaa päästä ilmaa.
Älä käännä ohjaustangon hallinta-
laitteita eikä ohjaustankoa.
Jarrukahvan säätäminen
ajon aikana saattaa aiheut-
taa onnettomuuden.
Säädä jarrukahva vain moottori-
pyörän ollessa paikallaan.
Kierrä säätöpyörä Aasentoon
1 . Säätöpyörä kiertyy kevyem-
min, kun samalla painat jar-
rukahvaa eteenpäin.
Pienin etäisyys.
Kierrä säätöpyörä Aasentoon
3 .
Suurin etäisyys.
OhjaustankoSäädettävä ohjaustankoOhjaustangon 1korkeus on sää-
dettävissä. Halutessasi säätää
ohjaustangon korkeutta, käänny
ammattitaitoisen huoltopisteen,
mieluiten BMW Motorrad huolto-
pisteen puoleen.
467zKäyttö

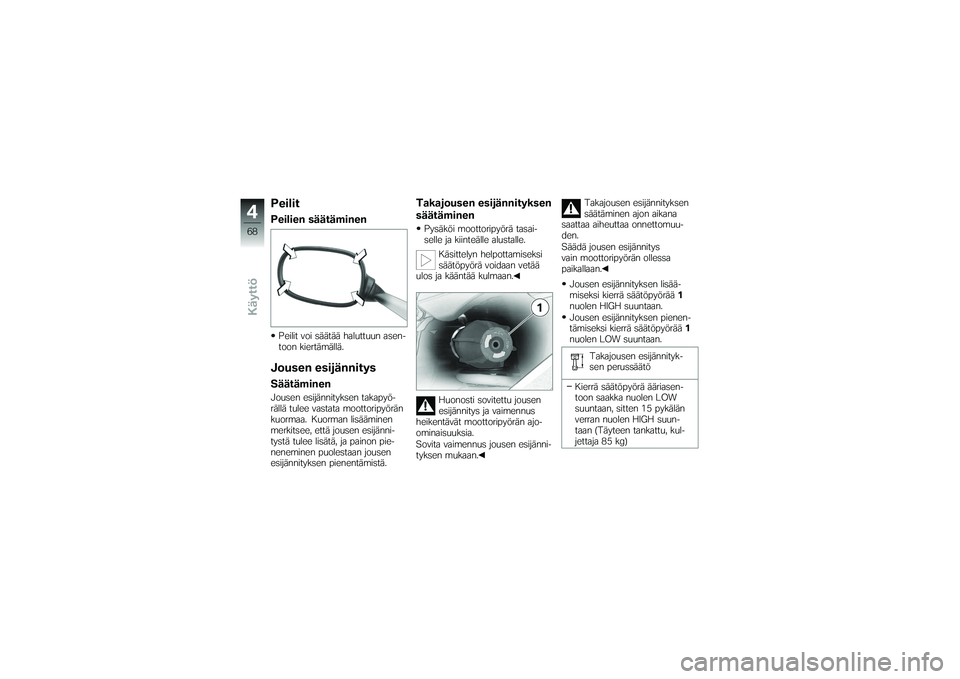

PeilitPeilien säätäminenPeilit voi säätää haluttuun asen-
toon kiertämällä.Jousen esijännitysSäätäminenJousen esijännityksen takapyö-
rällä tulee vastata moottoripyörän
kuormaa. Kuorman lisääminen
merkitsee, että jousen esijänni-
tystä tulee lisätä, ja painon pie-
neneminen puolestaan jousen
esijännityksen pienentämistä.
Takajousen esijännityksen
säätäminenPysäköi moottoripyörä tasai-
selle ja kiinteälle alustalle.Käsittelyn helpottamiseksi
säätöpyörä voidaan vetää
ulos ja kääntää kulmaan.
Huonosti sovitettu jousen
esijännitys ja vaimennus
heikentävät moottoripyörän ajo-
ominaisuuksia.
Sovita vaimennus jousen esijänni-
tyksen mukaan. Takajousen esijännityksen
säätäminen ajon aikana
saattaa aiheuttaa onnettomuu-
den.
Säädä jousen esijännitys
vain moottoripyörän ollessa
paikallaan.
Jousen esijännityksen lisää-
miseksi kierrä säätöpyörää 1
nuolen HIGH suuntaan.
Jousen esijännityksen pienen-
tämiseksi kierrä säätöpyörää 1
nuolen LOW suuntaan.
Takajousen esijännityk-
sen perussäätö
Kierrä säätöpyörä ääriasen-
toon saakka nuolen LOW
suuntaan, sitten 15 pykälän
verran nuolen HIGH suun-
taan (Täyteen tankattu, kul-
jettaja 85 kg)
