BMW MOTORRAD K 1200 GT 2007 Käsikirja (in Finnish)

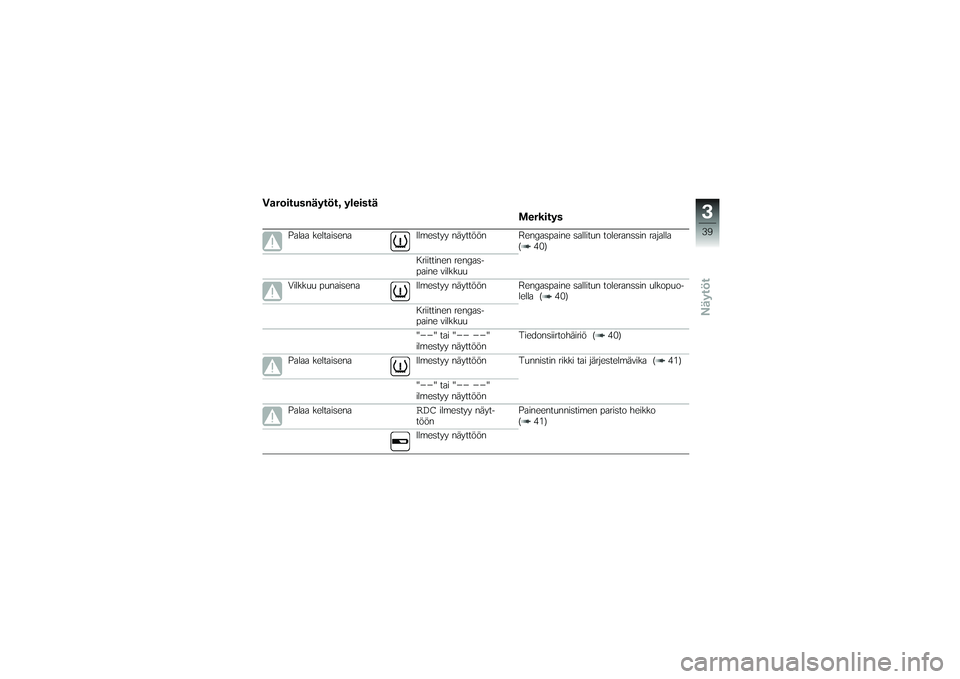

Varoitusnäytöt, yleistäMerkitys
Palaa keltaisenaIlmestyy näyttöön Rengaspaine sallitun toleranssin rajalla
( 40)
Kriittinen rengas-
paine vilkkuu
Vilkkuu punaisena Ilmestyy näyttöön Rengaspaine sallitun toleranssin ulkopuo-
lella ( 40)
Kriittinen rengas-
paine vilkkuu
"
--
" tai "
-- --
"
ilmestyy näyttöön Tiedonsiirtohäiriö ( 40)
Palaa keltaisena Ilmestyy näyttöön Tunnistin rikki tai järjestelmävika ( 41) "
--
" tai "
-- --
"
ilmestyy näyttöön
Palaa keltaisena
RDC
ilmestyy näyt-
töön Paineentunnistimen paristo heikko
( 41)
Ilmestyy näyttöön
339zNäytöt

Rengaspaine sallitun
toleranssin rajallaYleinen varoitusvalo palaa
keltaisena.
Rengassymboli ilmestyy
näyttöön.
Kriittinen rengaspaine vilkkuu.
Mitattu rengaspaine on sallitun
toleranssin raja-alueella. Korjaa rengaspaine omistajan
käsikirjan takakannessa olevien
tietojen mukaan.
Kannen takapuolella ole-
vat painearvot perustuvat
rengasilman lämpötilan oletusar-
voon, joka on 20 °C. Voidaksesi
sovittaa rengaspaineen muihinkin
rengasilman lämpötiloihin, toimi
seuraavalla tavalla:
Laske omistajan käsikirjassa an-
netun tavoitearvon ja RDC-jär-
jestelmän antaman arvon välinen
erotus. Muuta rengaspainetta
erotuksen verran käyttämällä huoltoasemalla rengaspaineen
testauslaitetta.
Rengaspaine sallitun
toleranssin ulkopuolella
Yleinen varoitusvalo vilkkuu
punaisena.
Rengassymboli ilmestyy
näyttöön.
Kriittinen rengaspaine vilkkuu.
Mitattu rengaspaine on sallitun
toleranssin ulkopuolella. Tarkasta renkaan vauriot ja ajo-
kelpoisuus.
Jos rengas on vielä ajokelpoinen:
Väärä rengaspaine heiken-
tää moottoripyörän ajo-omi-
naisuuksia.
Sovita ajotapasi ehdottomasti
väärän rengaspaineen mukaan.
Korjaa rengaspaine ensi tilassa.
Tarkastuta renkaan vauriot
ammattitaitoisessa huoltopis- teessä, mieluiten BMW Motor-
rad huoltopisteessä.
Jos olet epävarma renkaan ajo-
kelpoisuudesta: Älä jatka ajoa.
Ota yhteys vikatilannepalveluun.
Tarkastuta renkaan vauriot
ammattitaitoisessa huoltopis-
teessä, mieluiten BMW Motor-
rad huoltopisteessä.
Tiedonsiirtohäiriö
"
--
" tai "
-- --
" ilmestyy näyt-
töön.
Moottoripyörän nopeus ei ole ylit-
tänyt rajanopeutta noin 30 km/h.
RDC-tunnistimet lähettävät sig-
naalit vasta, kun tämä rajanopeus
ylittyy ( 93).
Kokeile RDC-näyttöä suurem-
massa ajonopeudessa. Vasta
kun yleinen varoitusvalo syt-
tyy, kyseessä on pysyvä häiriö.
Tällöin:
Korjauta vika ammattitaitoi-
sessa huoltopisteessä, mie-
340zNäytöt

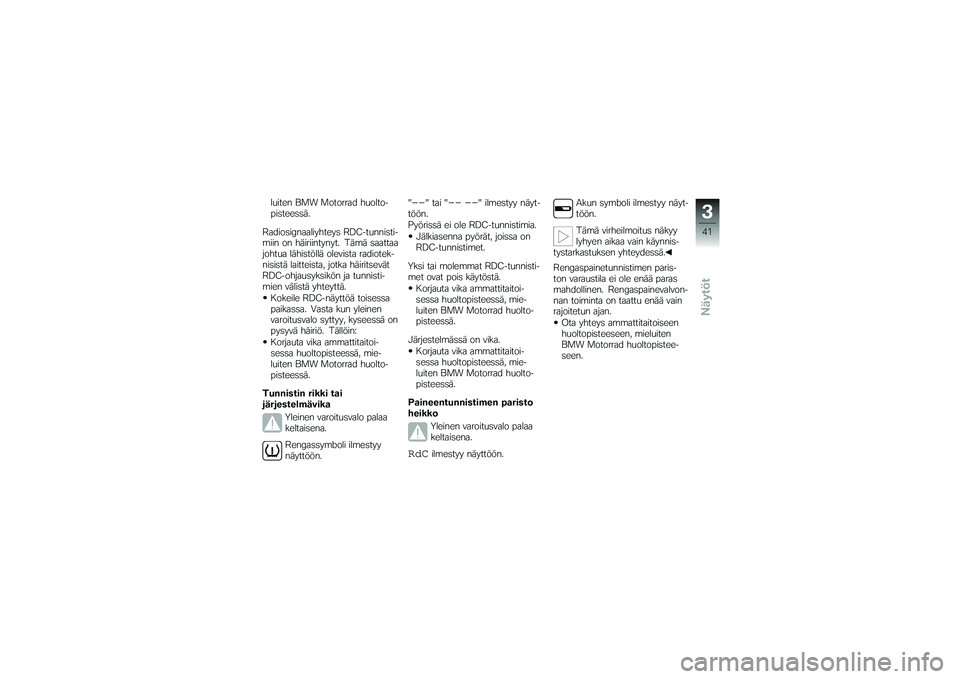

luiten BMW Motorrad huolto-
pisteessä.
Radiosignaaliyhteys RDC-tunnisti-
miin on häiriintynyt. Tämä saattaa
johtua lähistöllä olevista radiotek-
nisistä laitteista, jotka häiritsevät
RDC-ohjausyksikön ja tunnisti-
mien välistä yhteyttä. Kokeile RDC-näyttöä toisessa
paikassa. Vasta kun yleinen
varoitusvalo syttyy, kyseessä on
pysyvä häiriö. Tällöin:
Korjauta vika ammattitaitoi-
sessa huoltopisteessä, mie-
luiten BMW Motorrad huolto-
pisteessä.
Tunnistin rikki tai
järjestelmävika Yleinen varoitusvalo palaa
keltaisena.
Rengassymboli ilmestyy
näyttöön. "
--
" tai "
-- --
" ilmestyy näyt-
töön.
Pyörissä ei ole RDC-tunnistimia.
Jälkiasenna pyörät, joissa on
RDC-tunnistimet.
Yksi tai molemmat RDC-tunnisti-
met ovat pois käytöstä. Korjauta vika ammattitaitoi-
sessa huoltopisteessä, mie-
luiten BMW Motorrad huolto-
pisteessä.
Järjestelmässä on vika. Korjauta vika ammattitaitoi-
sessa huoltopisteessä, mie-
luiten BMW Motorrad huolto-
pisteessä.
Paineentunnistimen paristo
heikko Yleinen varoitusvalo palaa
keltaisena.
RdC
ilmestyy näyttöön. Akun symboli ilmestyy näyt-
töön.
Tämä virheilmoitus näkyy
lyhyen aikaa vain käynnis-
tystarkastuksen yhteydessä.
Rengaspainetunnistimen paris-
ton varaustila ei ole enää paras
mahdollinen. Rengaspainevalvon-
nan toiminta on taattu enää vain
rajoitetun ajan.
Ota yhteys ammattitaitoiseen
huoltopisteeseen, mieluiten
BMW Motorrad huoltopistee-
seen.
341zNäytöt

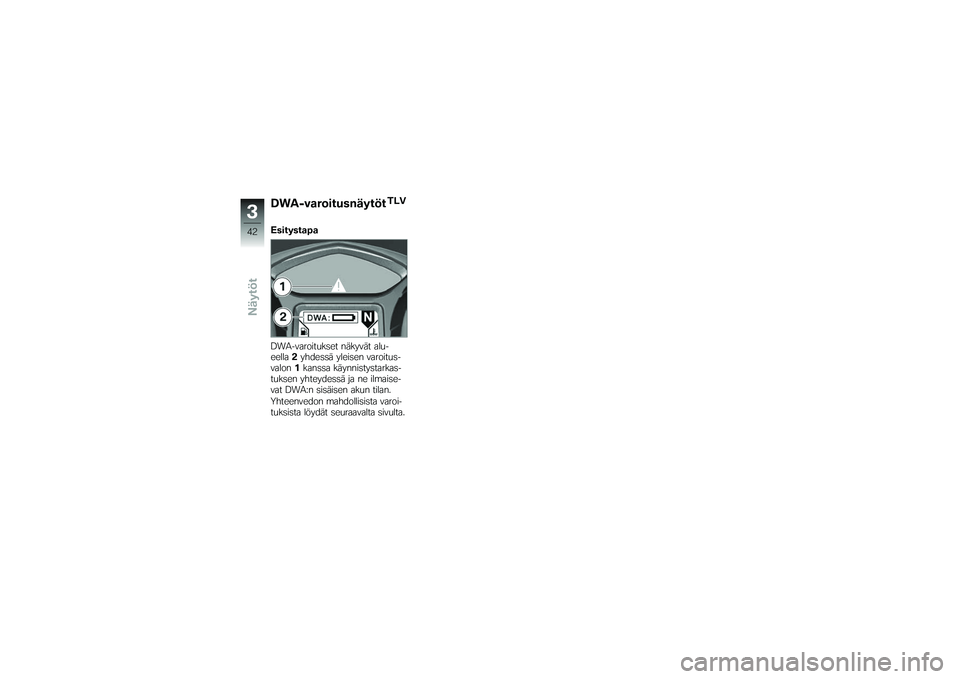

DWA-varoitusnäytöt
TLV
Esitystapa
DWA-varoitukset näkyvät alu-
eella 2yhdessä yleisen varoitus-
valon 1kanssa käynnistystarkas-
tuksen yhteydessä ja ne ilmaise-
vat DWA:n sisäisen akun tilan.
Yhteenvedon mahdollisista varoi-
tuksista löydät seuraavalta sivulta.
342zNäytöt

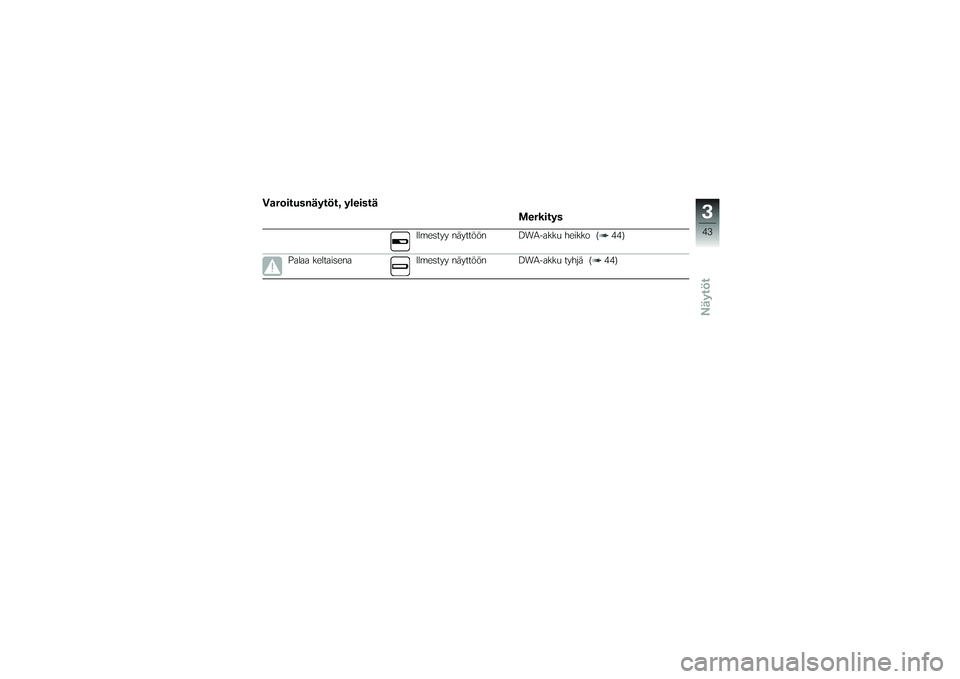

Varoitusnäytöt, yleistäMerkitys
Ilmestyy näyttöön DWA-akku heikko ( 44)
Palaa keltaisena Ilmestyy näyttöön DWA-akku tyhjä ( 44)
343zNäytöt

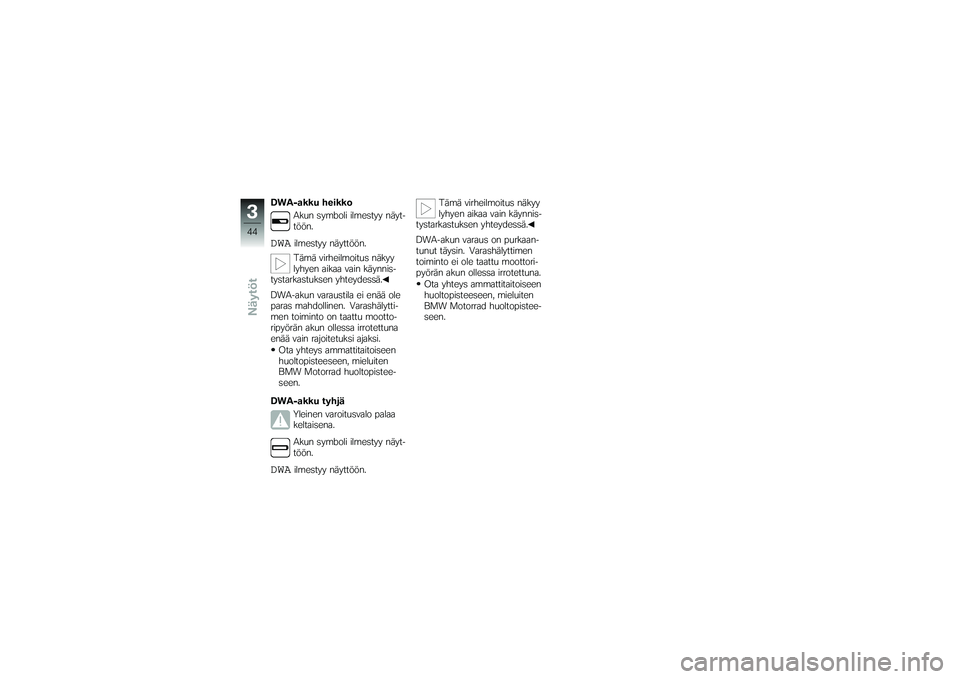

DWA-akku heikkoAkun symboli ilmestyy näyt-
töön.DWA
ilmestyy näyttöön.
Tämä virheilmoitus näkyy
lyhyen aikaa vain käynnis-
tystarkastuksen yhteydessä.
DWA-akun varaustila ei enää ole
paras mahdollinen. Varashälytti-
men toiminto on taattu mootto-
ripyörän akun ollessa irrotettuna
enää vain rajoitetuksi ajaksi.
Ota yhteys ammattitaitoiseen
huoltopisteeseen, mieluiten
BMW Motorrad huoltopistee-
seen.
DWA-akku tyhjä Yleinen varoitusvalo palaa
keltaisena.
Akun symboli ilmestyy näyt-
töön.
DWA
ilmestyy näyttöön. Tämä virheilmoitus näkyy
lyhyen aikaa vain käynnis-
tystarkastuksen yhteydessä.
DWA-akun varaus on purkaan-
tunut täysin. Varashälyttimen
toiminto ei ole taattu moottori-
pyörän akun ollessa irrotettuna.
Ota yhteys ammattitaitoiseen
huoltopisteeseen, mieluiten
BMW Motorrad huoltopistee-
seen.
344zNäytöt

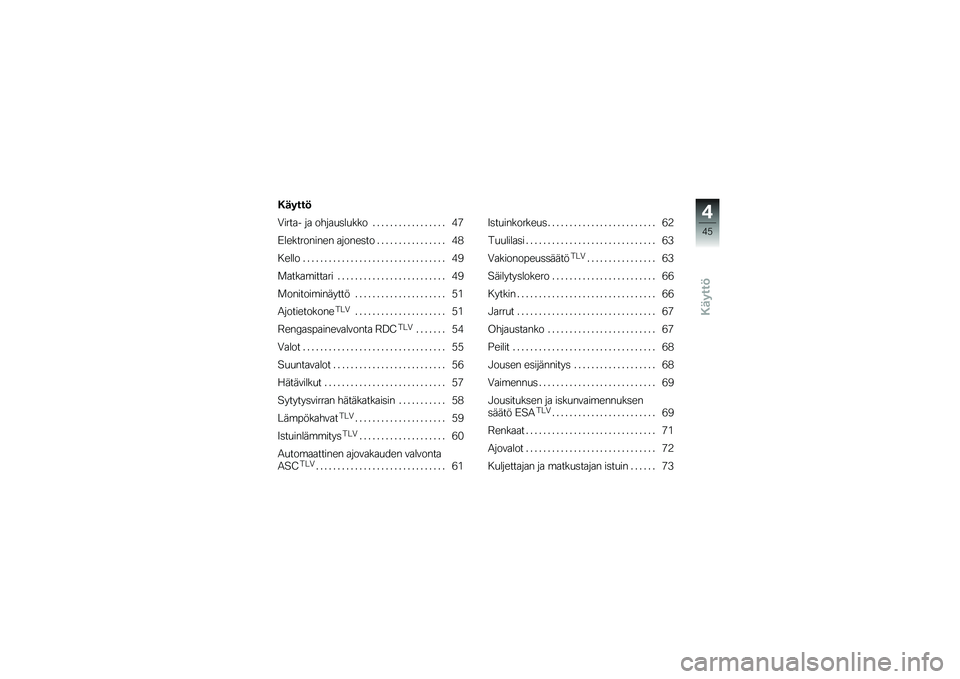

Käyttö
Käyttö
Virta- ja ohjauslukko................. 47
Elektroninen ajonesto ................ 48
Kello ................................. 49
Matkamittari . . ....................... 49
Monitoiminäyttö ..................... 51
Ajotietokone
TLV
..................... 51
Rengaspainevalvonta RDC
TLV
....... 54
Valot ................................. 55
Suuntavalot . . . ....................... 56
Hätävilkut ............................ 57
Sytytysvirran hätäkatkaisin ........... 58
Lämpökahvat
TLV
..................... 59
Istuinlämmitys
TLV
.................... 60
Automaattinen ajovakauden valvonta
ASC
TLV
.............................. 61 Istuinkorkeus . .
....................... 62
Tuulilasi . ............................. 63
Vakionopeussäätö
TLV
................ 63
Säilytyslokero . ....................... 66
Kytkin . . . ............................. 66
Jarrut . . . ............................. 67
Ohjaustanko . . ....................... 67
Peilit ................................. 68
Jousen esijännitys . .................. 68
Vaimennus ........................... 69
Jousituksen ja iskunvaimennuksen
säätö ESA
TLV
........................ 69
Renkaat . ............................. 71
Ajovalot . ............................. 72
Kuljettajan ja matkustajan istuin ...... 73
445zKäyttö

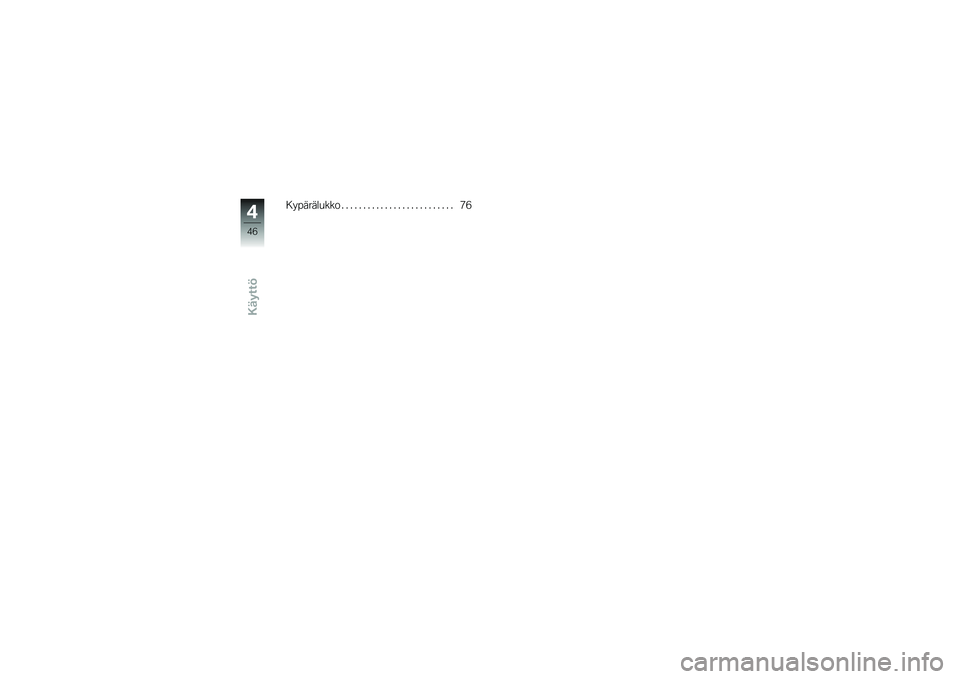

Kypärälukko.......................... 76
446zKäyttö

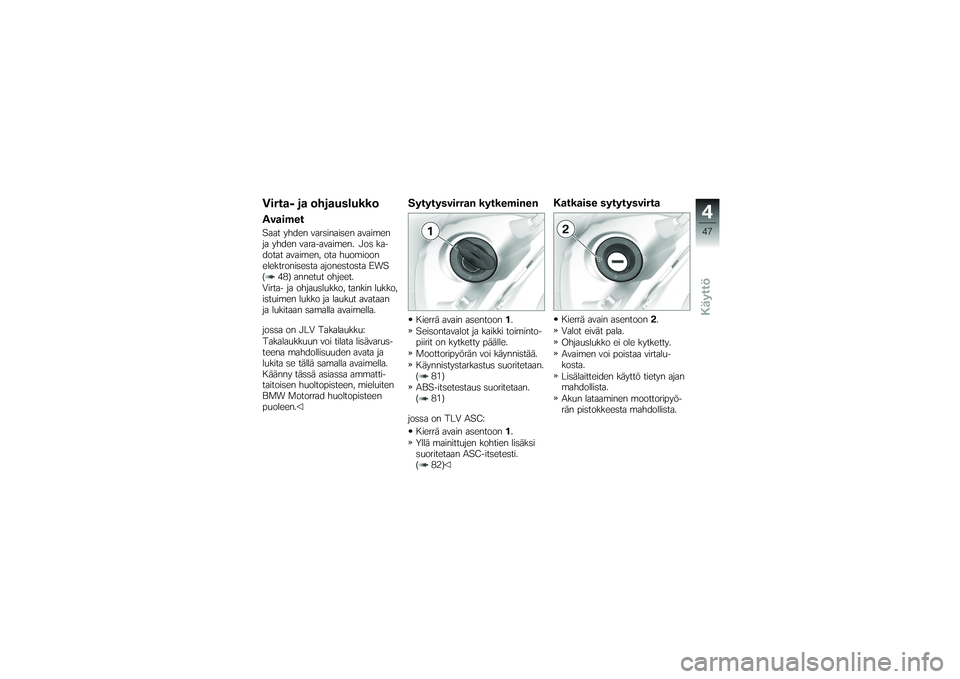

Virta- ja ohjauslukkoAvaimetSaat yhden varsinaisen avaimen
ja yhden vara-avaimen. Jos ka-
dotat avaimen, ota huomioon
elektronisesta ajonestosta EWS
( 48) annetut ohjeet.
Virta- ja ohjauslukko, tankin lukko,
istuimen lukko ja laukut avataan
ja lukitaan samalla avaimella.
jossa on JLV Takalaukku:
Takalaukkuun voi tilata lisävarus-
teena mahdollisuuden avata ja
lukita se tällä samalla avaimella.
Käänny tässä asiassa ammatti-
taitoisen huoltopisteen, mieluiten
BMW Motorrad huoltopisteen
puoleen.
Sytytysvirran kytkeminenKierrä avain asentoon1.
Seisontavalot ja kaikki toiminto-
piirit on kytketty päälle.
Moottoripyörän voi käynnistää.
Käynnistystarkastus suoritetaan.
( 81)
ABS-itsetestaus suoritetaan.
( 81)
jossa on TLV ASC: Kierrä avain asentoon 1.
Yllä mainittujen kohtien lisäksi
suoritetaan ASC-itsetesti.
( 82)
Katkaise sytytysvirtaKierrä avain asentoon 2.
Valot eivät pala.
Ohjauslukko ei ole kytketty.
Avaimen voi poistaa virtalu-
kosta.
Lisälaitteiden käyttö tietyn ajan
mahdollista.
Akun lataaminen moottoripyö-
rän pistokkeesta mahdollista.
447zKäyttö

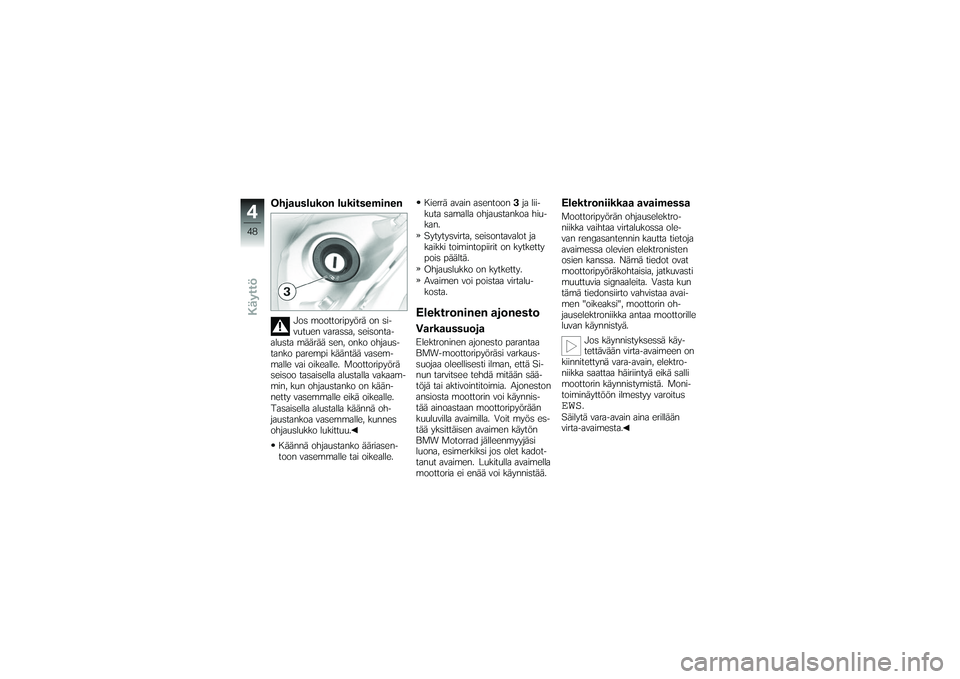

Ohjauslukon lukitseminen
Jos moottoripyörä on si-
vutuen varassa, seisonta-
alusta määrää sen, onko ohjaus-
tanko parempi kääntää vasem-
malle vai oikealle. Moottoripyörä
seisoo tasaisella alustalla vakaam-
min, kun ohjaustanko on kään-
netty vasemmalle eikä oikealle.
Tasaisella alustalla käännä oh-
jaustankoa vasemmalle, kunnes
ohjauslukko lukittuu.
Käännä ohjaustanko ääriasen-
toon vasemmalle tai oikealle. Kierrä avain asentoon
3ja lii-
kuta samalla ohjaustankoa hiu-
kan.
Sytytysvirta, seisontavalot ja
kaikki toimintopiirit on kytketty
pois päältä.
Ohjauslukko on kytketty.
Avaimen voi poistaa virtalu-
kosta.
Elektroninen ajonestoVarkaussuojaElektroninen ajonesto parantaa
BMW-moottoripyöräsi varkaus-
suojaa oleellisesti ilman, että Si-
nun tarvitsee tehdä mitään sää-
töjä tai aktivointitoimia. Ajoneston
ansiosta moottorin voi käynnis-
tää ainoastaan moottoripyörään
kuuluvilla avaimilla. Voit myös es-
tää yksittäisen avaimen käytön
BMW Motorrad jälleenmyyjäsi
luona, esimerkiksi jos olet kadot-
tanut avaimen. Lukitulla avaimella
moottoria ei enää voi käynnistää.
Elektroniikkaa avaimessaMoottoripyörän ohjauselektro-
niikka vaihtaa virtalukossa ole-
van rengasantennin kautta tietoja
avaimessa olevien elektronisten
osien kanssa. Nämä tiedot ovat
moottoripyöräkohtaisia, jatkuvasti
muuttuvia signaaleita. Vasta kun
tämä tiedonsiirto vahvistaa avai-
men "oikeaksi", moottorin oh-
jauselektroniikka antaa moottorille
luvan käynnistyä.
Jos käynnistyksessä käy-
tettävään virta-avaimeen on
kiinnitettynä vara-avain, elektro-
niikka saattaa häiriintyä eikä salli
moottorin käynnistymistä. Moni-
toiminäyttöön ilmestyy varoitusEWS
.
Säilytä vara-avain aina erillään
virta-avaimesta.
