BMW MOTORRAD K 1200 GT 2007 Livret de bord (in French)

Vues d'ensemble

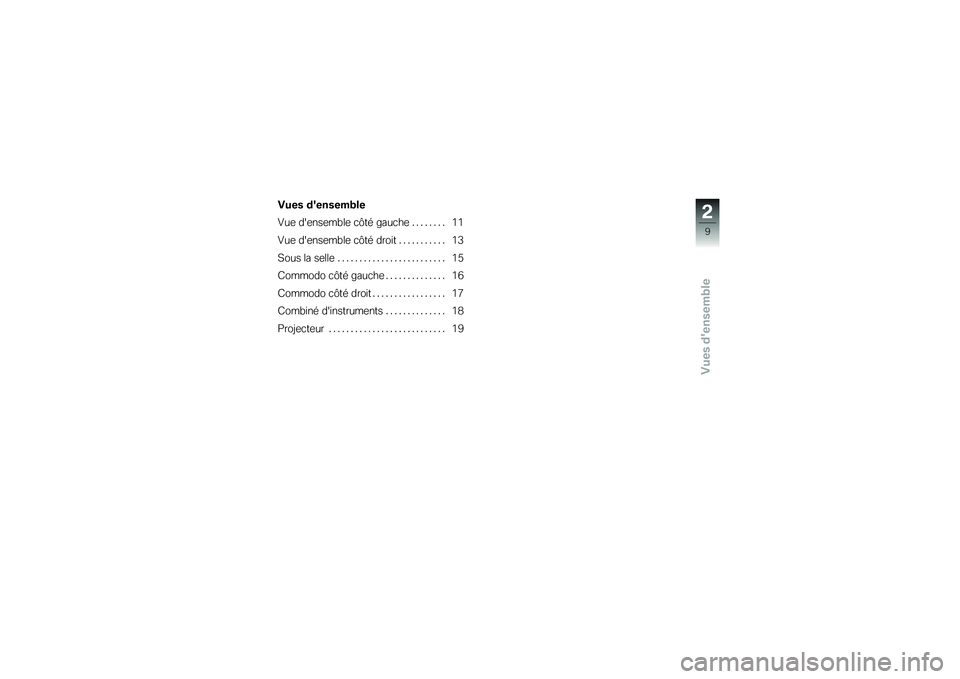

Vues d'ensemble
Vue d'ensemble côté gauche ........ 11
Vue d'ensemble côté droit ........... 13
Sous la selle . . ....................... 15
Commodo côté gauche . . ............ 16
Commodo côté droit ................. 17
Combiné d'instruments . . ............ 18
Projecteur ........................... 19
29zVues d'ensemble

210zVues d'ensemble

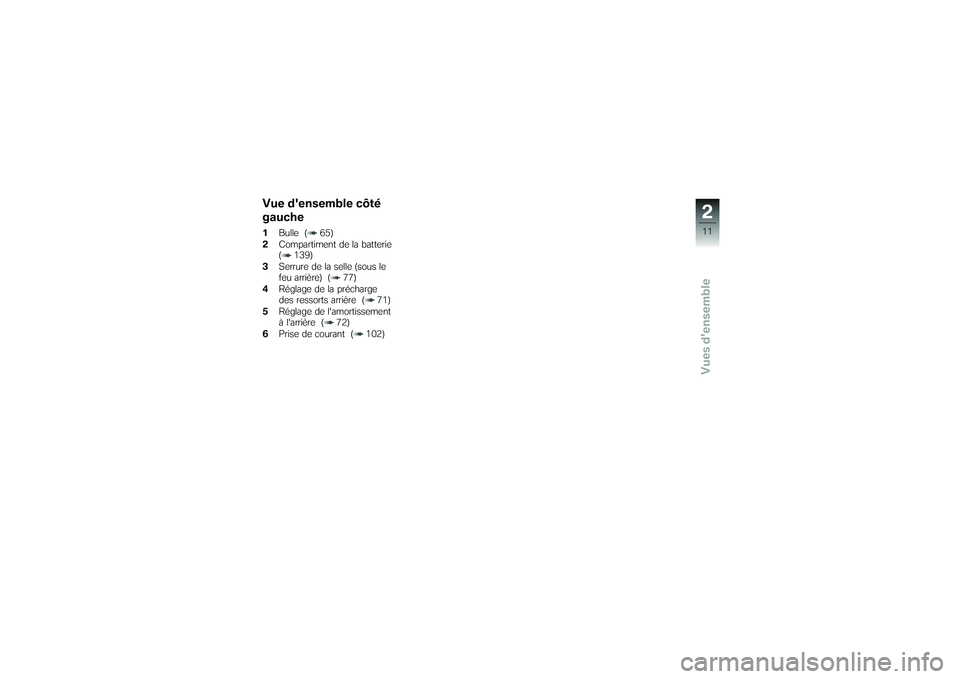

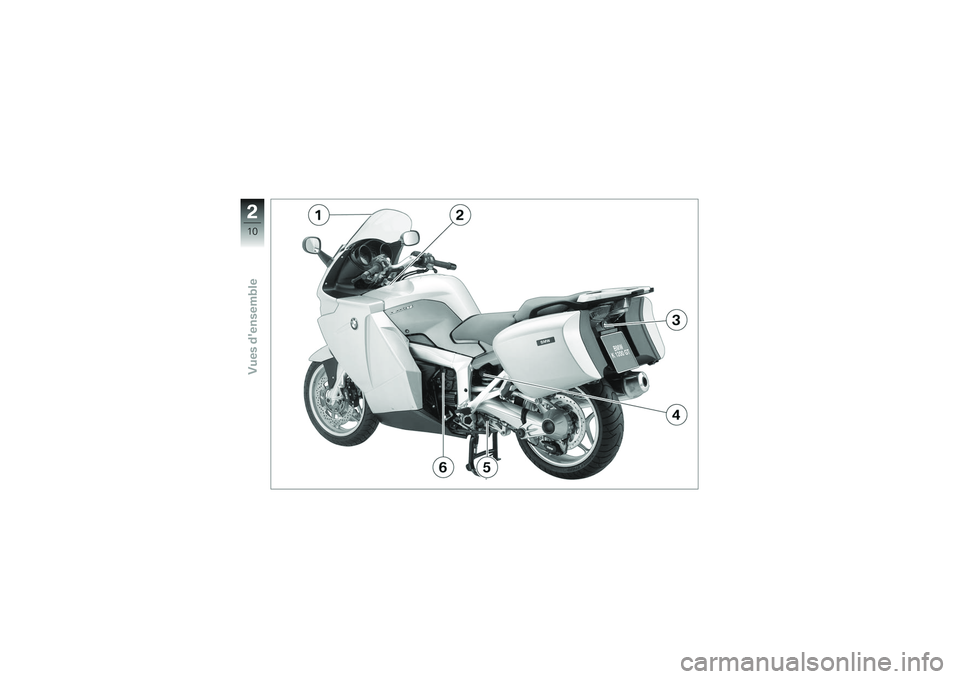

Vue d'ensemble côté
gauche1Bulle ( 65)
2 Compartiment de la batterie
( 139)
3 Serrure de la selle (sous le
feu arrière) ( 77)
4 Réglage de la précharge
des ressorts arrière ( 71)
5 Réglage de l'amortissement
à l'arrière ( 72)
6 Prise de courant ( 102)
211zVues d'ensemble

212zVues d'ensemble

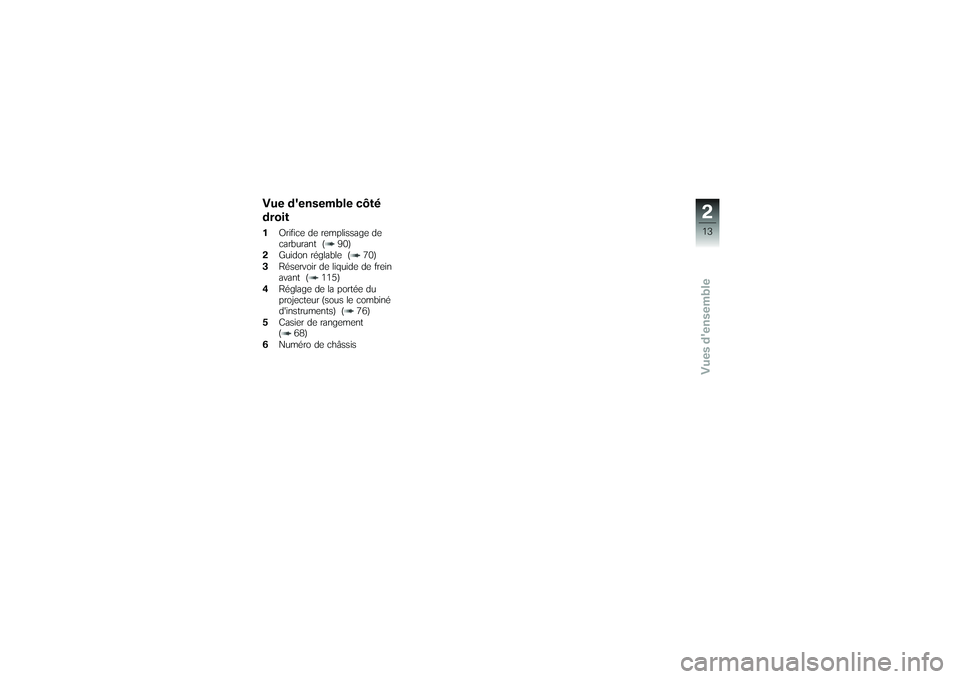

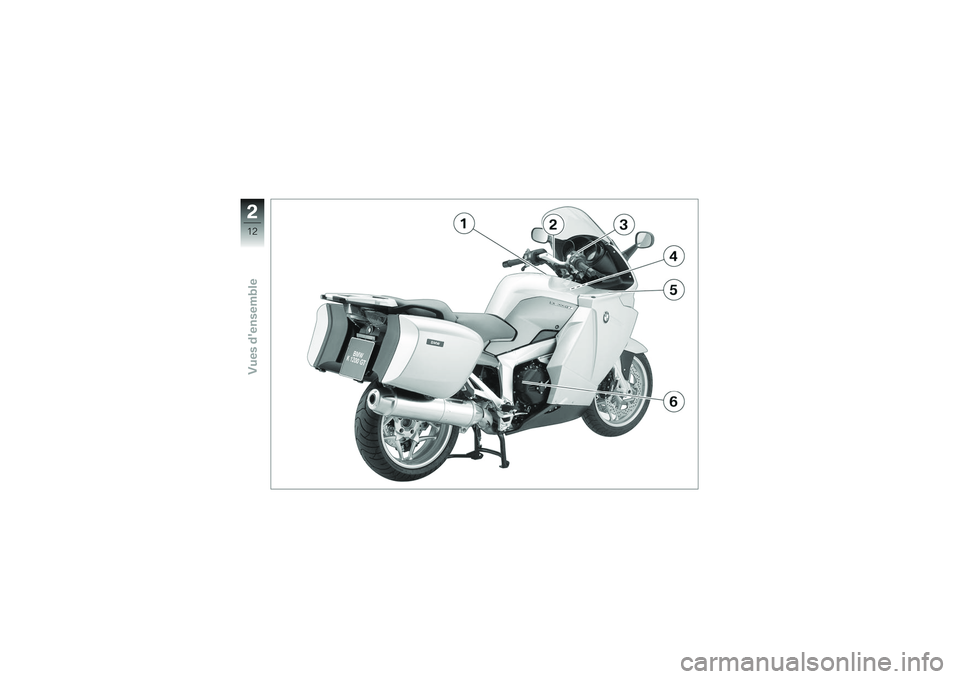

Vue d'ensemble côté
droit1Orifice de remplissage de
carburant ( 90)
2 Guidon réglable ( 70)
3 Réservoir de liquide de frein
avant ( 115)
4 Réglage de la portée du
projecteur (sous le combiné
d'instruments) ( 76)
5 Casier de rangement
( 68)
6 Numéro de châssis
213zVues d'ensemble

214zVues d'ensemble

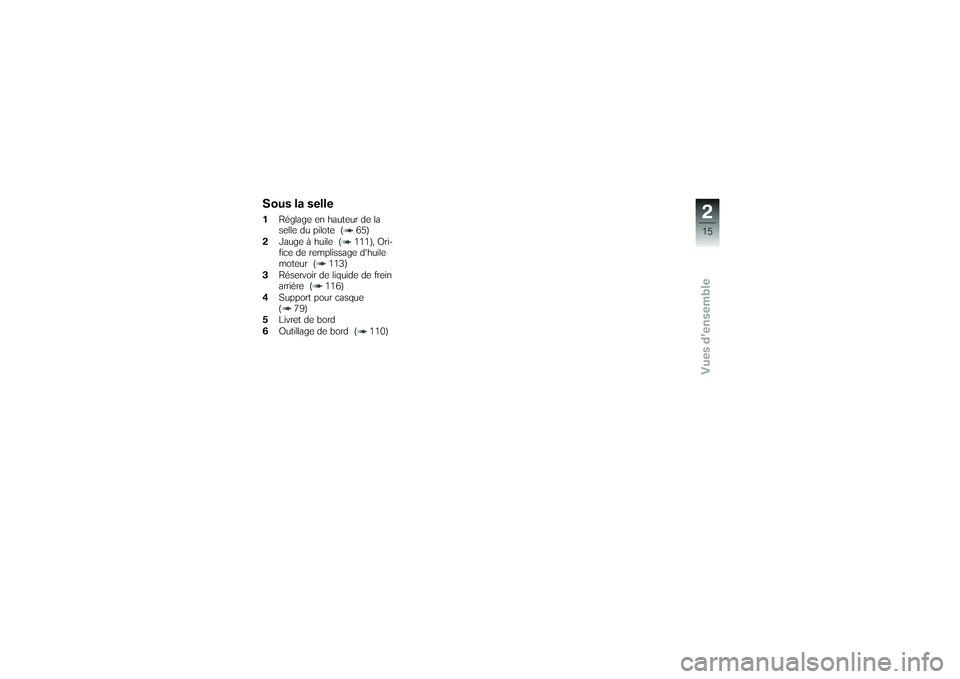

Sous la selle1Réglage en hauteur de la
selle du pilote ( 65)
2 Jauge à huile ( 111), Ori-
fice de remplissage d'huile
moteur ( 113)
3 Réservoir de liquide de frein
arrière ( 116)
4 Support pour casque
( 79)
5 Livret de bord
6 Outillage de bord ( 110)
215zVues d'ensemble

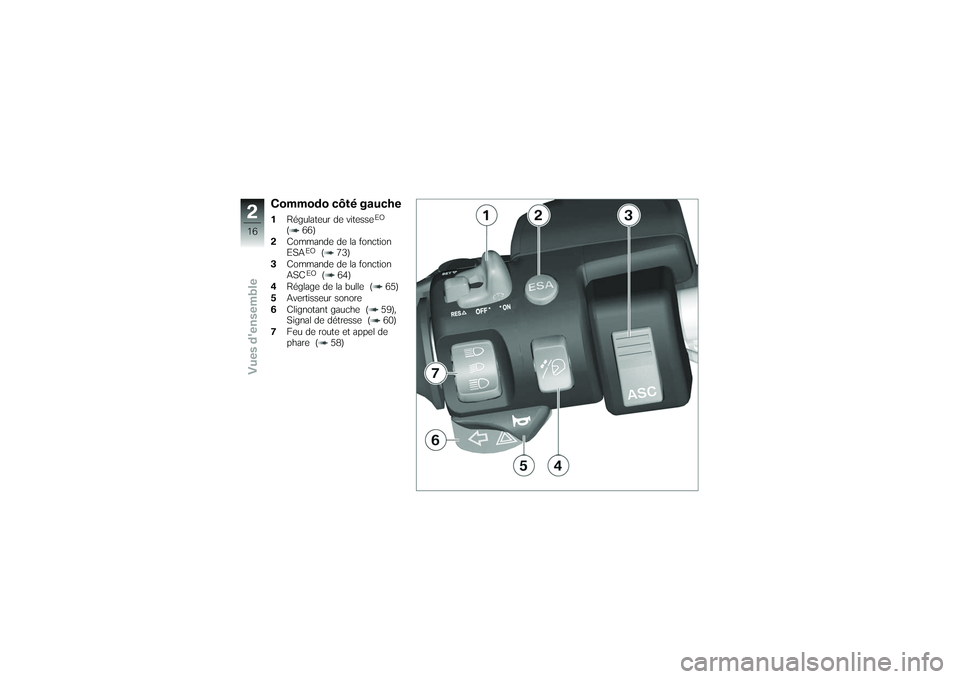

Commodo côté gauche1Régulateur de vitesse
EO
( 66)
2 Commande de la fonction
ESA
EO
( 73)
3 Commande de la fonction
ASC
EO
( 64)
4 Réglage de la bulle ( 65)
5 Avertisseur sonore
6 Clignotant gauche ( 59),
Signal de détresse ( 60)
7 Feu de route et appel de
phare ( 58)
216zVues d'ensemble

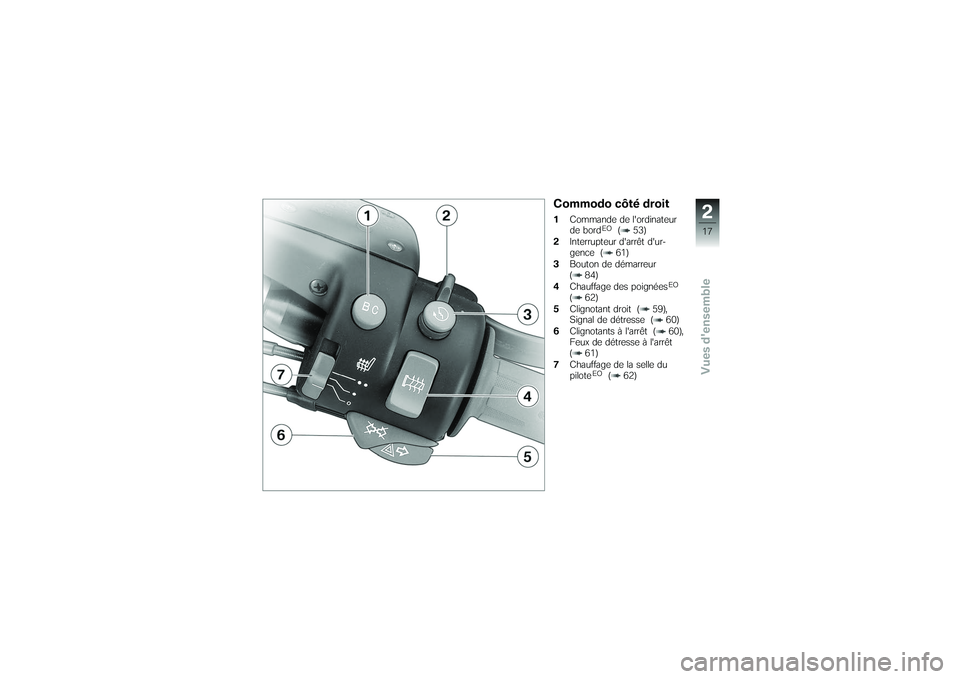

Commodo côté droit1Commande de l'ordinateur
de bord
EO
( 53)
2 Interrupteur d'arrêt d'ur-
gence ( 61)
3 Bouton de démarreur
( 84)
4 Chauffage des poignées
EO
( 62)
5 Clignotant droit ( 59),
Signal de détresse ( 60)
6 Clignotants à l'arrêt ( 60),
Feux de détresse à l'arrêt
( 61)
7 Chauffage de la selle du
pilote
EO
( 62)
217zVues d'ensemble

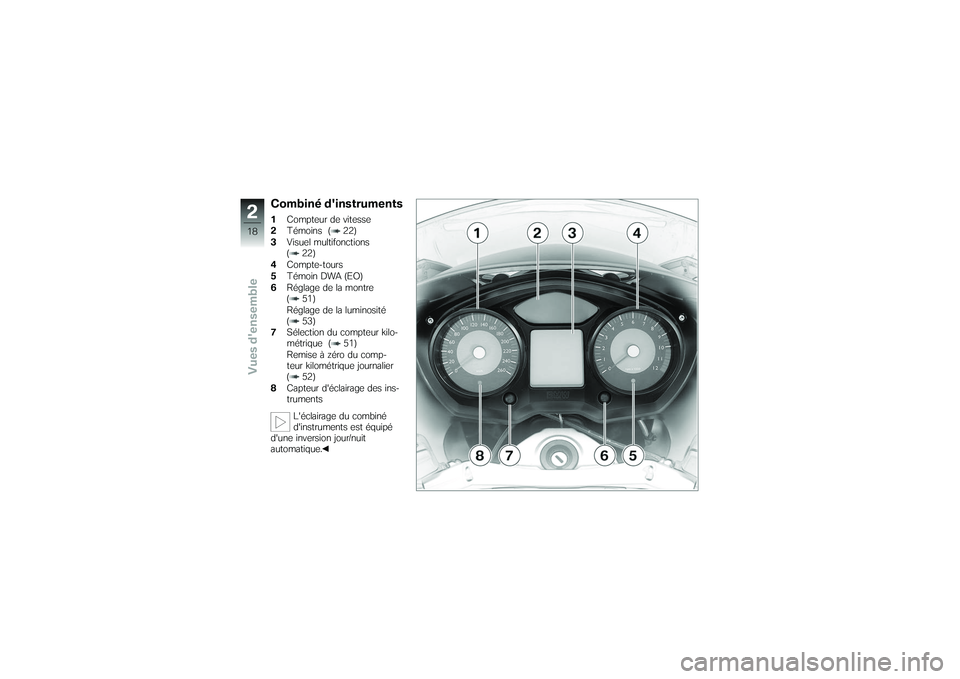

Combiné d'instruments1Compteur de vitesse
2 Témoins ( 22)
3 Visuel multifonctions
( 22)
4 Compte-tours
5 Témoin DWA (EO)
6 Réglage de la montre
( 51)
Réglage de la luminosité
( 53)
7 Sélection du compteur kilo-
métrique ( 51)
Remise à zéro du comp-
teur kilométrique journalier
( 52)
8 Capteur d'éclairage des ins-
truments
L'éclairage du combiné
d'instruments est équipé
d'une inversion jour/nuit
automatique.
218zVues d'ensemble
