9

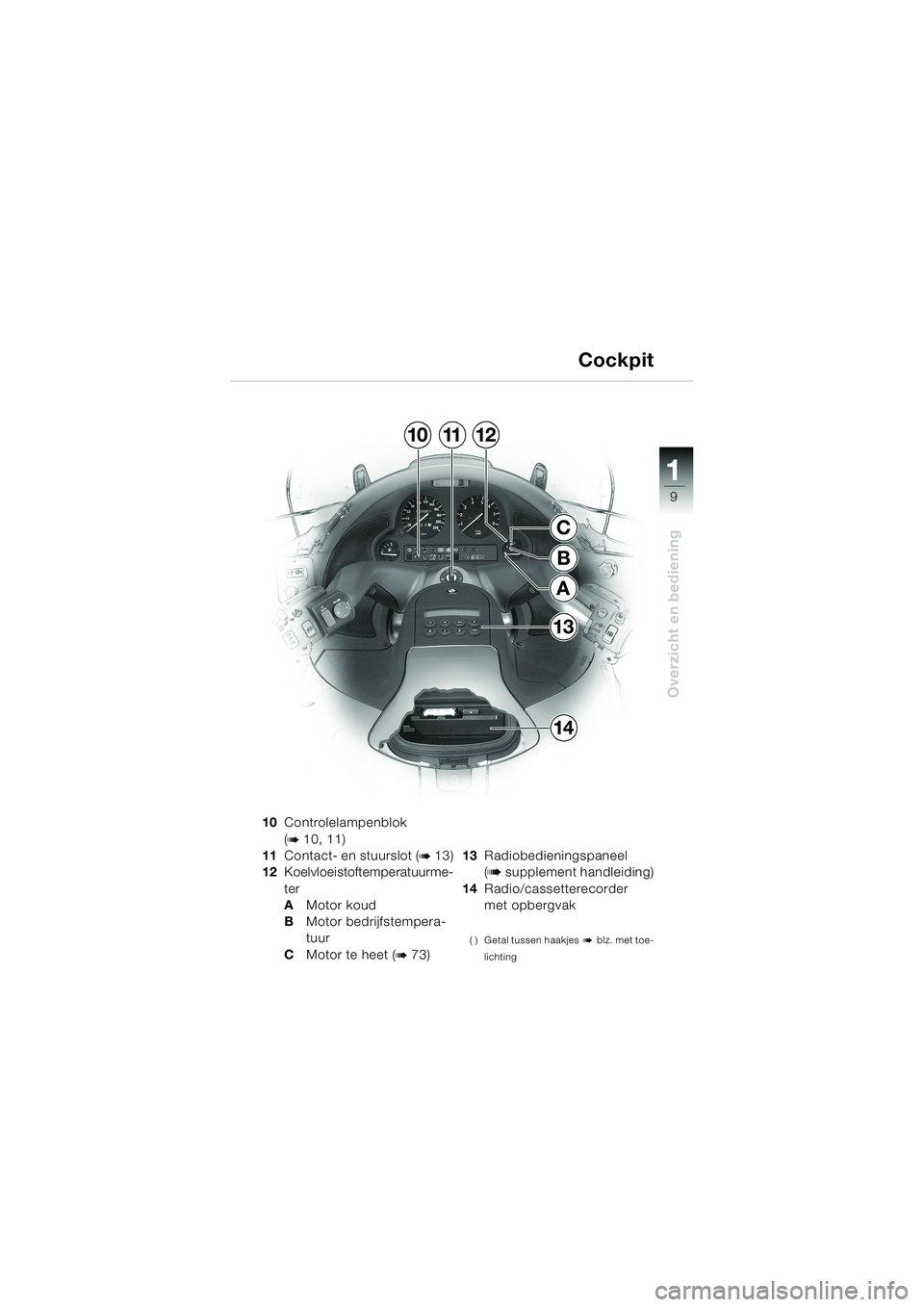

Overzicht en bediening
1
Cockpit
10Controlelampenblok
(
b 10, 11)
11Contact- en stuurslot (
b 13)
12Koelvloeistoftemperatuurme-
ter
AMotor koud
BMotor bedrijfstempera-
tuur
CMotor te heet (
b 73)13Radiobedieningspaneel
(
b supplement handleiding)
14Radio/cassetterecorder
met opbergvak
( ) Getal tussen haakjes b blz. met toe-
lichting
13
14
1011
C
A
B
12
10LTbkn4.bk Seite 9 Montag, 26. August 2002 1:36 13
Page 12 of 105

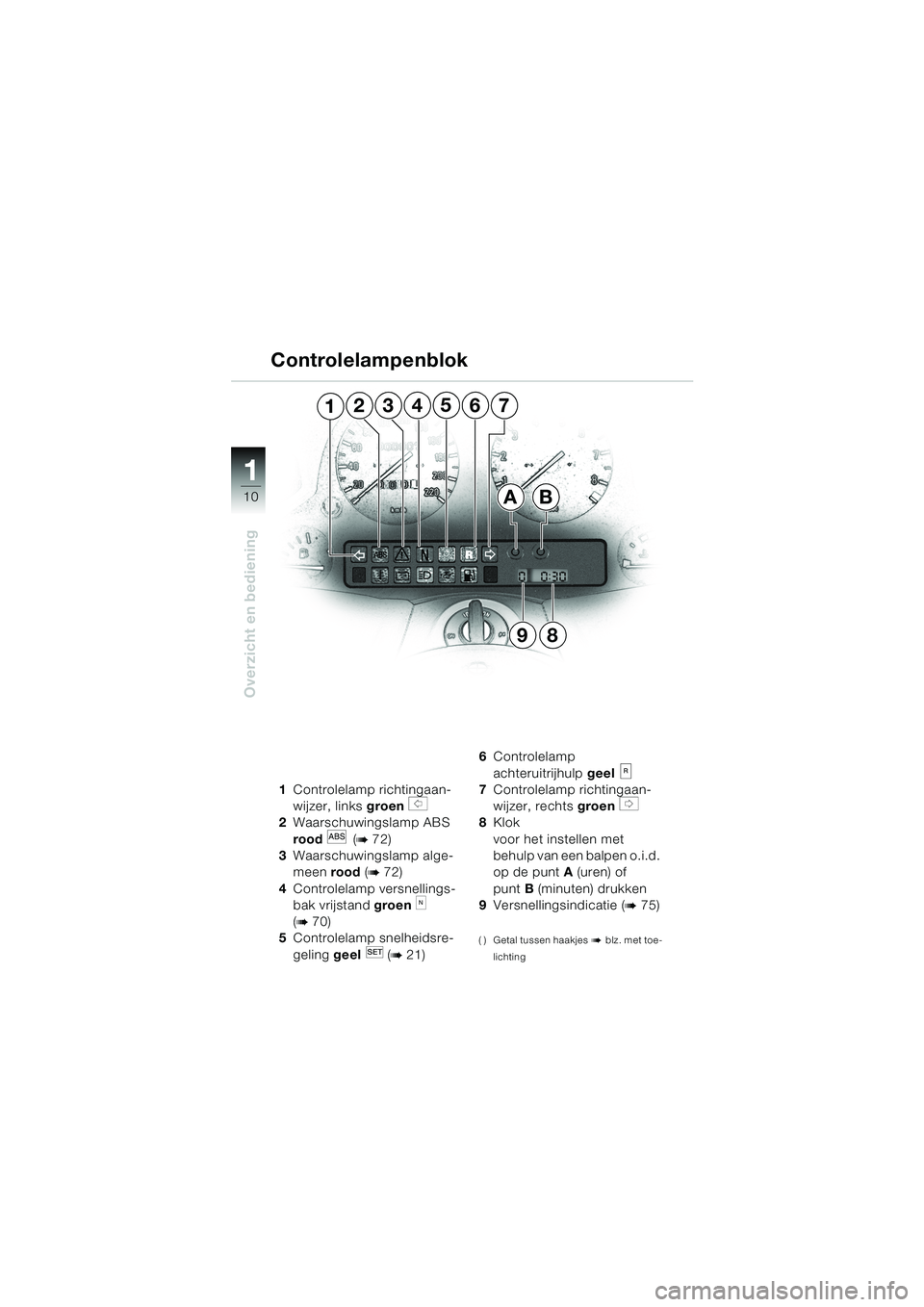

10
Overzicht en bediening
1
45762
BA
98
13
1Controlelamp richtingaan-
wijzer, links groen
s
2Waarschuwingslamp ABS
rood
l (b 72)
3Waarschuwingslamp alge-
meen rood(
b 72)
4Controlelamp versnellings-
bak vrijstand groen
k
(
b 70)
5Controlelamp snelheidsre-
geling geel (
b 21)6Controlelamp
achteruitrijhulp geel
7Controlelamp richtingaan-
wijzer, rechts groen
t
8Klok
voor het instellen met
behulp van een balpen o.i.d.
op de puntA(uren) of
puntB (minuten) drukken
9Versnellingsindicatie (
b 75)
( ) Getal tussen haakjes b blz. met toe-
lichting
Controlelampenblok
10LTbkn4.bk Seite 10 Montag, 26. August 2002 1:36 13
Page 13 of 105
11
Overzicht en bediening
1
Controlelampenblok
10Waarschuwingslamp
koelvloeistoftemperatuur
j
rood (
b 59, 73)
11Waarschuwingslamp laad-
stroom rood
r (b 73)
12Controlelamp grootlicht
blauw
q
13 Waarschuwingslamp
motoroliedruk rood
p
(b 40, 72)14 Waarschuwingslamp ben-
zinereserve/bij ca. 4 liter
resthoeveelheid geel
m
(b 43, 72)
( ) Getal tussen haakjes b blz. met toe-
lichting
1011121314
10LTbkn4.bk Seite 11 Montag, 26. August 2002 1:36 13
Page 14 of 105
12
Overzicht en bediening
1
Contact- en stuurslot
SleutelsU ontvangt twee hoofdsleutels
en een reservesleutel.
Het sleutelnummer vindt u op de
meegeleverde sticker.
d Waarschuwing:
Bij uitgeschakeld contact staat
alleen de RESTREMFUNCTIE
ter beschikking (b 81)
d Waarschuwing:
Geen andere sleutels of sleu-
telhangers aan de sleutel han-
gen – veiligheidsrisico als de
kraag van de sleutel bij het
sturen in een sleuf van de kuip
valt!
L Opmerking:
Contact-/stuurslot, tankdopslot,
radiovak alsmede de koffer- en
het topcaseslot worden met de-
zelfde sleutel geopend en geslo-
ten.
10LTbkn4.bk Seite 12 Montag, 26. August 2002 1:36 13
Page 15 of 105
13
Overzicht en bediening
1
Contact- en stuurslot
SleutelstandenONRijstand, contact aan, ver-
lichting en alle stroomkrin-
gen ingeschakeld
R * Contact en verlichting uit,
stuurslot niet vergrendeld
(stuur naar links of rechts
vrij draaibaar)
d Waarschuwing:
Plaats tijdens het rijden de
contactsleutel nooit in de
stand OFF of I !
* In deze standen kan de sleutel uit het
contactslot worden getrokken
Stuur tot de aanslag naar
links draaien
e Attentie:
Het stuur alleen in deze stand
vergrendelen!
OFF* Contact en verlichting uit,
stuurslot vergrendeld
I* stadslicht ingeschakeld,
stuurslot vergrendeld
L Opmerking:
Schakel het stadslicht slechts
voor een beperkte tijdsduur in.
Let op de laadtoestand van de
accu!
10LTbkn4.bk Seite 13 Montag, 26. August 2002 1:36 13
Page 16 of 105
14
Overzicht en bediening
1
Linker stuurarmatuur
d Waarschuwing:
Om te voorkomen dat er lucht
in het hydraulische circuit van
de koppeling terecht kan
komen:
Stuurhendel niet ver-
draaien!
1Schakelaar voor snelheids-
regeling (
b 21)
2Alarmknipperlichtschake-
laar (
b 16)
3Afstandsbediening voor
audiosysteem
(
b supplement handleiding)4Schakelaar voor kuipruit-
verstelling (
b 17)
5Claxondrukknop
6Richtingaan laar, links
Indrukken
–Richtingaanwijzers inge-
schakeld
Richtingaanwijzer uitscha-
kelen:
Automatische terugstel-
ling tijdens het rijden of de
richtingaanwijzerterug-
stelschakelaar 13 (
b 15)
indrukken
7Grootlicht-/dimlichtschake-
laar
FGrootlicht
GDimlicht
FLichtsignaal
123
5467
10LTbkn4.bk Seite 14 Montag, 26. August 2002 1:36 13
Page 17 of 105
15
Overzicht en bediening
1
Rechter stuurarmatuur
d Waarschuwing:
Om te voorkomen dat er lucht
in het remvloeistofcircuit
terecht kan komen:
Stuurhendel niet ver-
draaien!
8Afstandsbediening voor
boordcomputer
SU (b 25)
9Noodstopschakelaar voor
contact (
b 70)
10Startknop (
b 18, 71)
11Schakelaar voor
verwarmbare handvatten
SU
AVerwarming uitgescha-
keld
B50% (middenstand)
C100%12Richtingaanwijzerschake-
laar, rechts
Indrukken
–Richtingaanwijzers inge-
schakeld
Richtingaanwijzer uitscha-
kelen:
Automatische terugstel-
ling gedurende de rit of
richtingaanwijzerterugstel-
schakelaar 13 indrukken
13Richtingaanwijzerterugstel-
schakelaar
Indrukken
–Richtingaanwijzers links/
rechts uitgeschakeld
SUSpeciale uitrusting
9810
B
A
C
B
C
12111314
10LTbkn4.bk Seite 15 Montag, 26. August 2002 1:36 13
Page 18 of 105

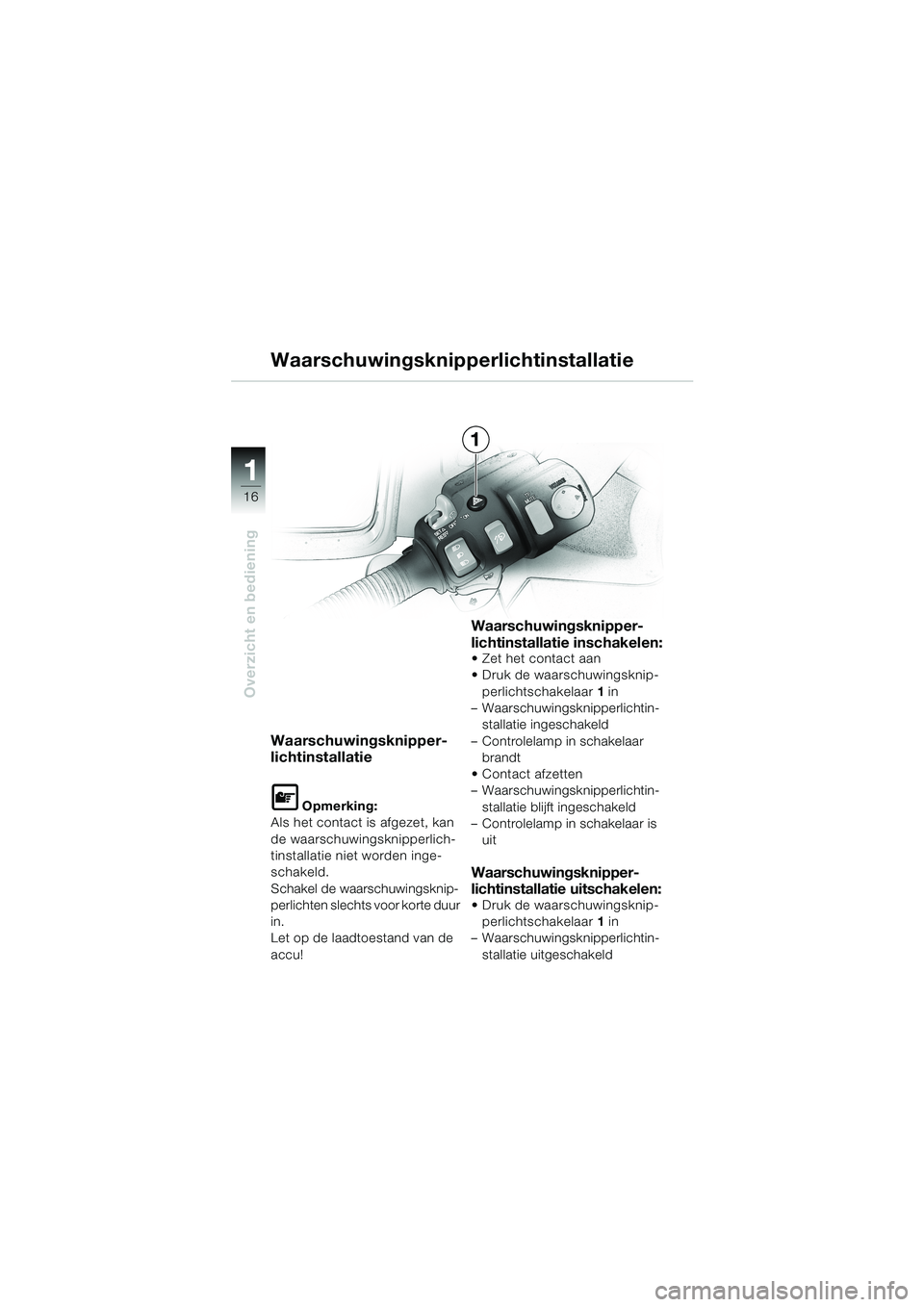

16
Overzicht en bediening
1
Waarschuwingsknipperlichtinstallatie
Waarschuwingsknipper-
lichtinstallatie
L Opmerking:
Als het contact is afgezet, kan
de waarschuwingsknipperlich-
tinstallatie niet worden inge-
schakeld.
Schakel de waarschuwingsknip-
perlichten slechts voor korte duur
in.
Let op de laadtoestand van de
accu!
Waarschuwingsknipper-
lichtinstallatie inschakelen:
Zet het contact aan
Druk de waarschuwingsknip-
perlichtschakelaar1 in
–Waarschuwingsknipperlichtin-
stallatie ingeschakeld
–Controlelamp in schakelaar
brandt
Contact afzetten
–Waarschuwingsknipperlichtin-
stallatie blijft ingeschakeld
–Controlelamp in schakelaar is
uit
Waarschuwingsknipper-
lichtinstallatie uitschakelen:
Druk de waarschuwingsknip-
perlichtschakelaar1 in
–Waarschuwingsknipperlichtin-
stallatie uitgeschakeld
1
10LTbkn4.bk Seite 16 Montag, 26. August 2002 1:36 13
Page 19 of 105
17

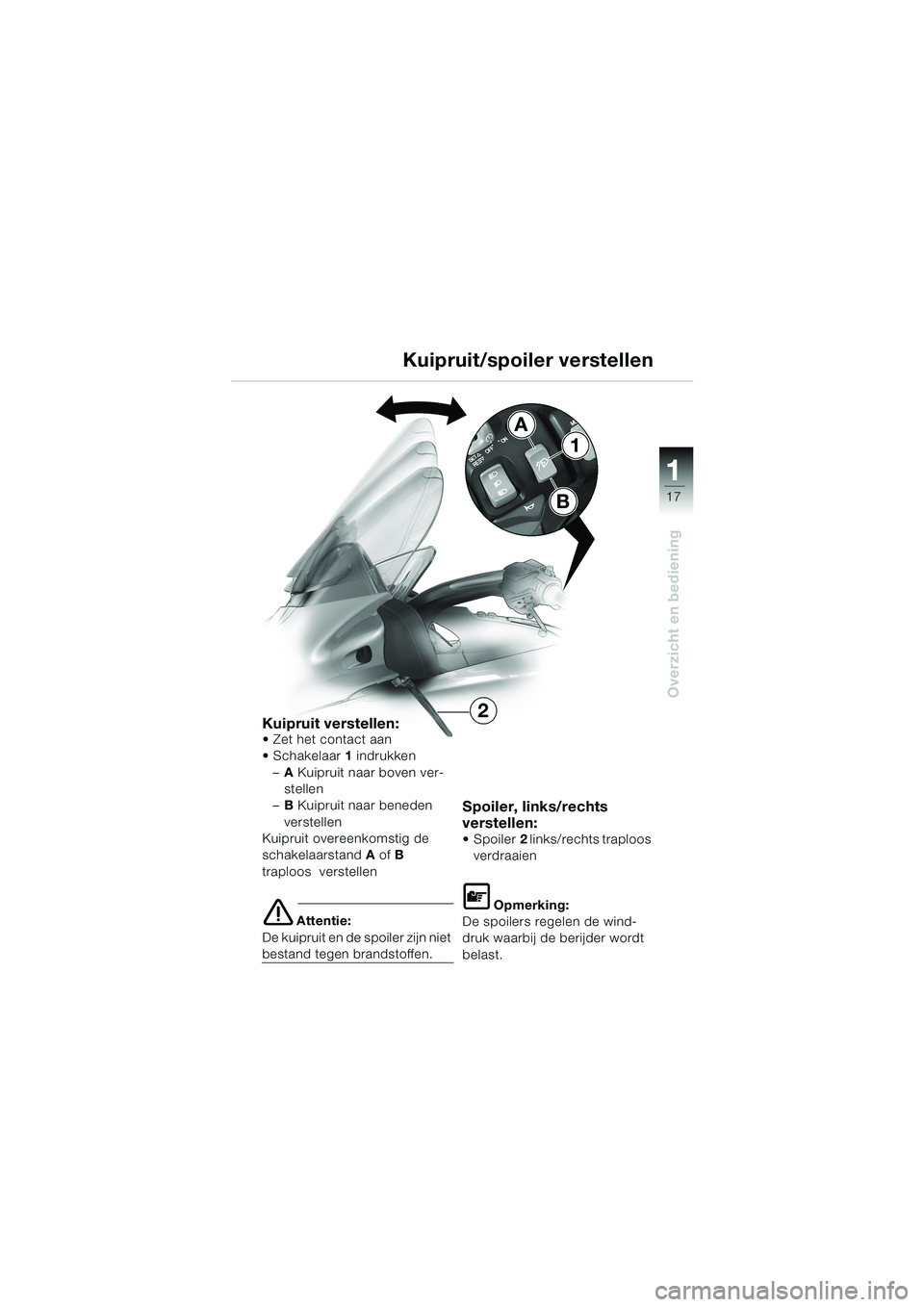

Overzicht en bediening
1
Kuipruit/spoiler verstellen
Kuipruit verstellen:Zet het contact aan
Schakelaar1 indrukken
–AKuipruit naar boven ver-
stellen
–BKuipruit naar beneden
verstellen
Kuipruit overeenkomstig de
schakelaarstandA ofB
traploos verstellen
e Attentie:
De kuipruit en de spoiler zijn niet
bestand tegen brandstoffen.
Spoiler, links/rechts
verstellen:
Spoiler2 links/rechts traploos
verdraaien
L Opmerking:
De spoilers regelen de wind-
druk waarbij de berijder wordt
belast.
A
B
1
2
10LTbkn4.bk Seite 17 Montag, 26. August 2002 1:36 13
Page 20 of 105
18
Overzicht en bediening
1
Achteruitrijhulp
d Waarschuwing:
Vermijd het terugrijden op
een steil en ongelijkmatig
wegdek. Let op een nat, glad,
oneffen, onverhard of vervuild
wegdek bij het achteruitrijden
vooral op het evenwicht.
Schakel de achteruitrijhulp
alleen bij stilstaande motor-
fiets in en druk bij het inscha-
kelen van de achteruitrijhulp
de startschakelaar niet in!
d Waarschuwing:
Voorwaarden voor het achter-
uitrijden:
–Alleen bij sologebruik
–Alleen op de motorfiets zit-
tend
–Beide voeten op de grond
plaatsen
–Hierbij voldoende afstand
t.o.v. de voetsteunen aan
beide zijden houden
–Met beide handen het stuur
vastpakken
–De zijstandaard en de mid-
denstandaard moeten
geheel zijn ingeklapt
(
b 65, 67)
–Rijbaan moet vrij zijn
e Attentie:
De achteruitrijhulp niet langer
dan 1 minuut inschakelen – let
op de laadtoestand van de ac-
cu. Bij overbelasting schakelt
de achteruitrijhulp uit.
10LTbkn4.bk Seite 18 Montag, 26. August 2002 1:36 13
