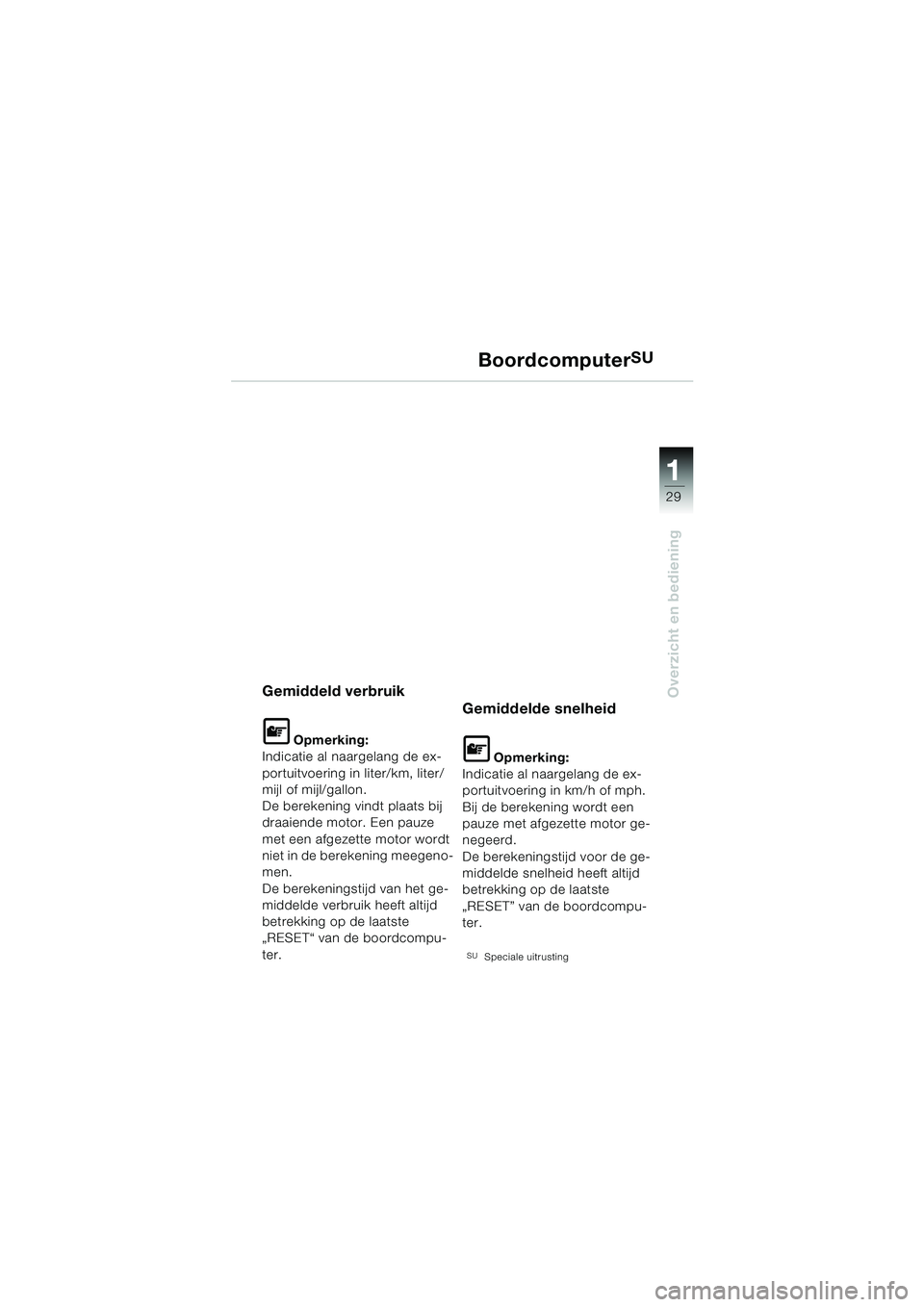

Overzicht en bediening
1
BoordcomputerSU
Gemiddeld verbruik
L Opmerking:
Indicatie al naargelang de ex-
portuitvoering in liter/km, liter/
mijl of mijl/gallon.
De berekening vindt plaats bij
draaiende motor. Een pauze
met een afgezette motor wordt
niet in de berekening meegeno-
men.
De berekeningstijd van het ge-
middelde verbruik heeft altijd
betrekking op de laatste
„RESET“ van de boordcompu-
ter.
Gemiddelde snelheid
L Opmerking:
Indicatie al naargelang de ex-
portuitvoering in km/h of mph.
Bij de berekening wordt een
pauze met afgezette motor ge-
negeerd.
De berekeningstijd voor de ge-
middelde snelheid heeft altijd
betrekking op de laatste
„RESET” van de boordcompu-
ter.
SUSpeciale uitrusting
10LTbkn4.bk Seite 29 Montag, 26. August 2002 1:36 13
Page 32 of 105
30
Overzicht en bediening
1

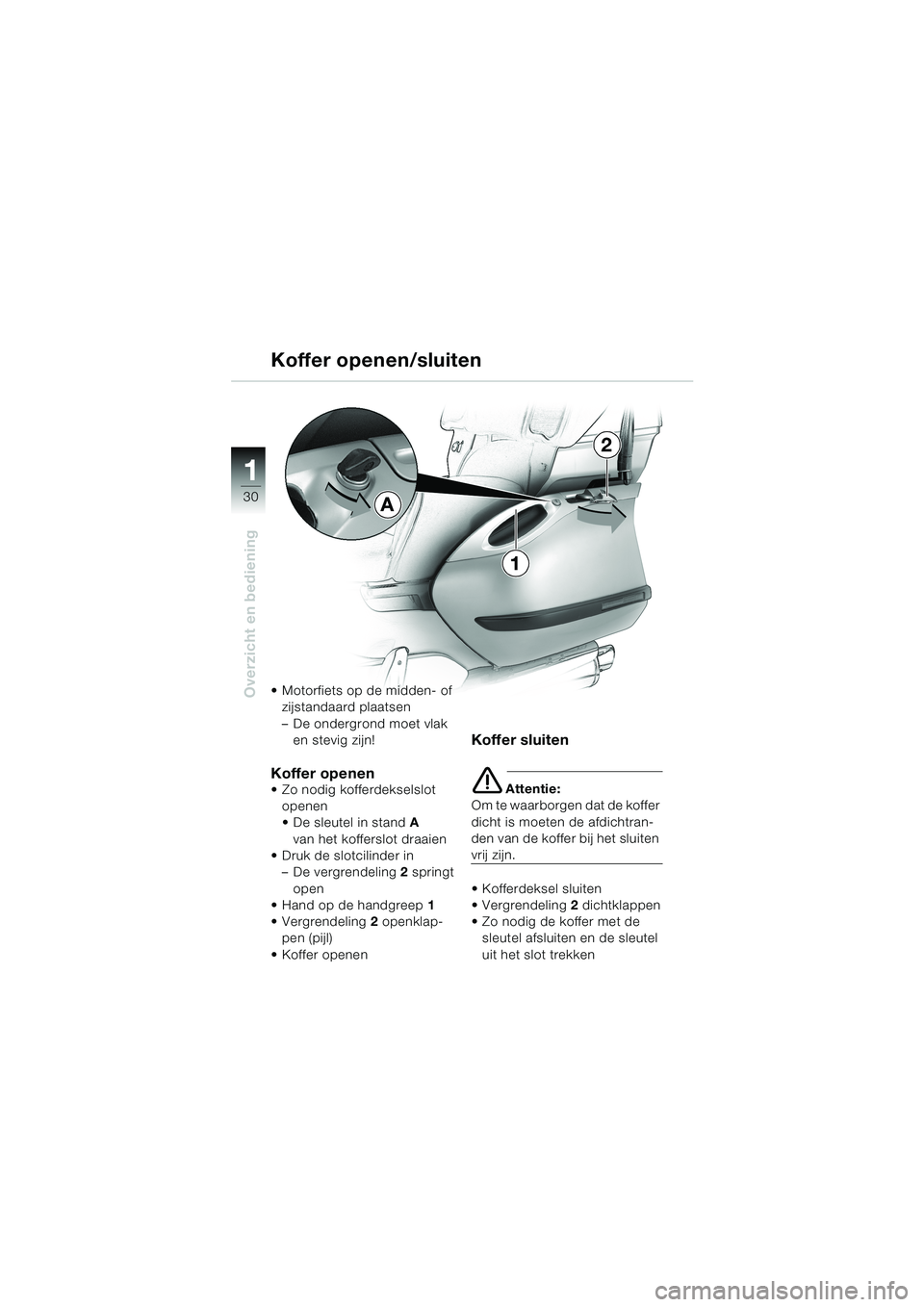

Koffer openen/sluiten
Motorfiets op de midden- of
zijstandaard plaatsen
–De ondergrond moet vlak
en stevig zijn!
Koffer openenZo nodig kofferdekselslot
openen
De sleutel in standA
van het kofferslot draaien
Druk de slotcilinder in
–De vergrendeling2 springt
open
Hand op de handgreep1
Vergrendeling2 openklap-
pen (pijl)
Koffer openen
Koffer sluiten
e Attentie:
Om te waarborgen dat de koffer
dicht is moeten de afdichtran-
den van de koffer bij het sluiten
vrij zijn.
Kofferdeksel sluiten
Vergrendeling2 dichtklappen
Zo nodig de koffer met de
sleutel afsluiten en de sleutel
uit het slot trekken
A
1
2
10LTbkn4.bk Seite 30 Montag, 26. August 2002 1:36 13
Page 33 of 105
31
Overzicht en bediening
1

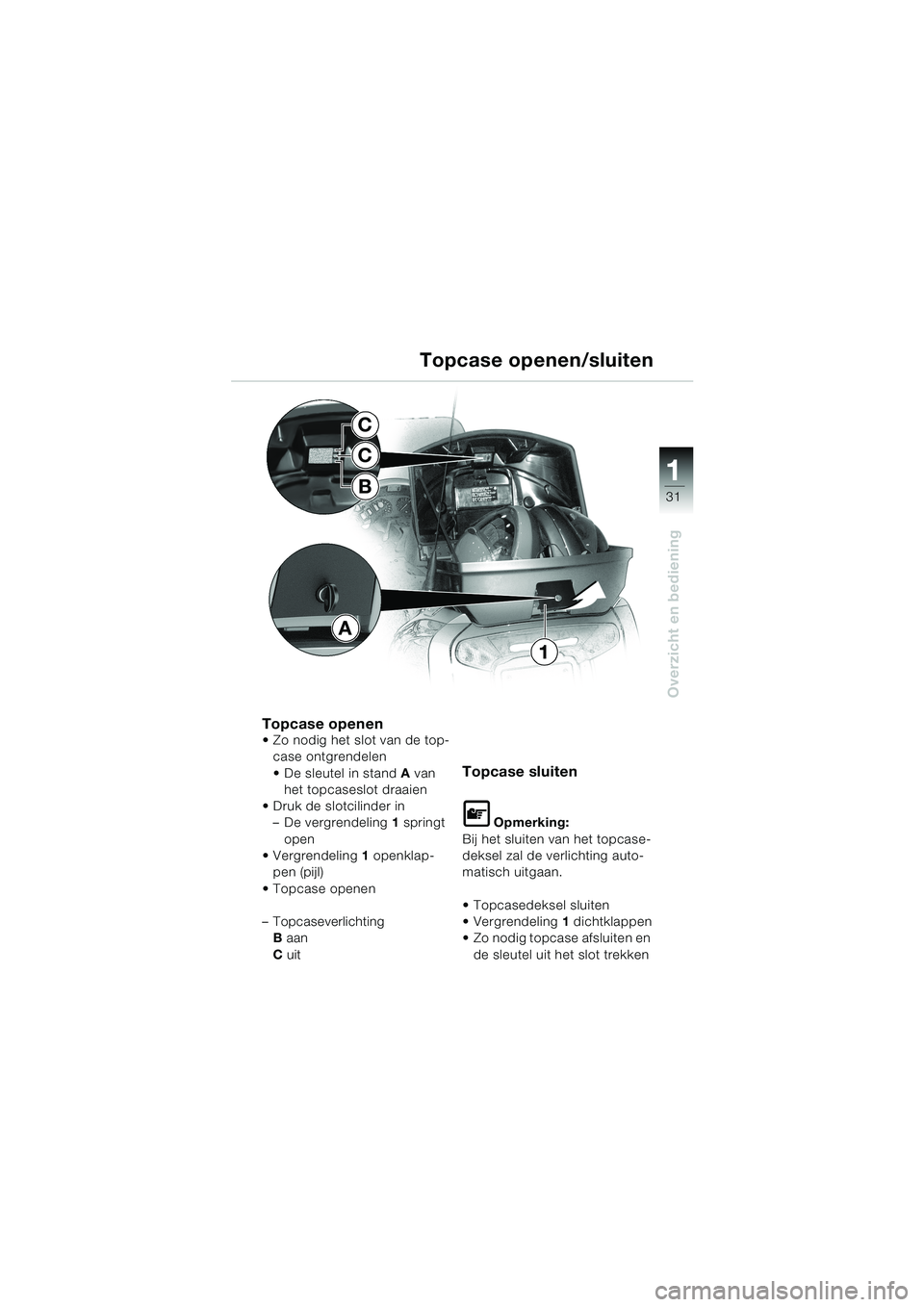

Topcase openen/sluiten
Topcase openenZo nodig het slot van de top-
case ontgrendelen
De sleutel in standA van
het topcaseslot draaien
Druk de slotcilinder in
–De vergrendeling1 springt
open
Vergrendeling1 openklap-
pen (pijl)
Topcase openen
–Topcaseverlichting
B aan
C uit
Topcase sluiten
L Opmerking:
Bij het sluiten van het topcase-
deksel zal de verlichting auto-
matisch uitgaan.
Topcasedeksel sluiten
Vergrendeling1 dichtklappen
Zo nodig topcase afsluiten en
de sleutel uit het slot trekken
A
1
C
C
B
10LTbkn4.bk Seite 31 Montag, 26. August 2002 1:36 13
Page 34 of 105
32
Overzicht en bediening
1

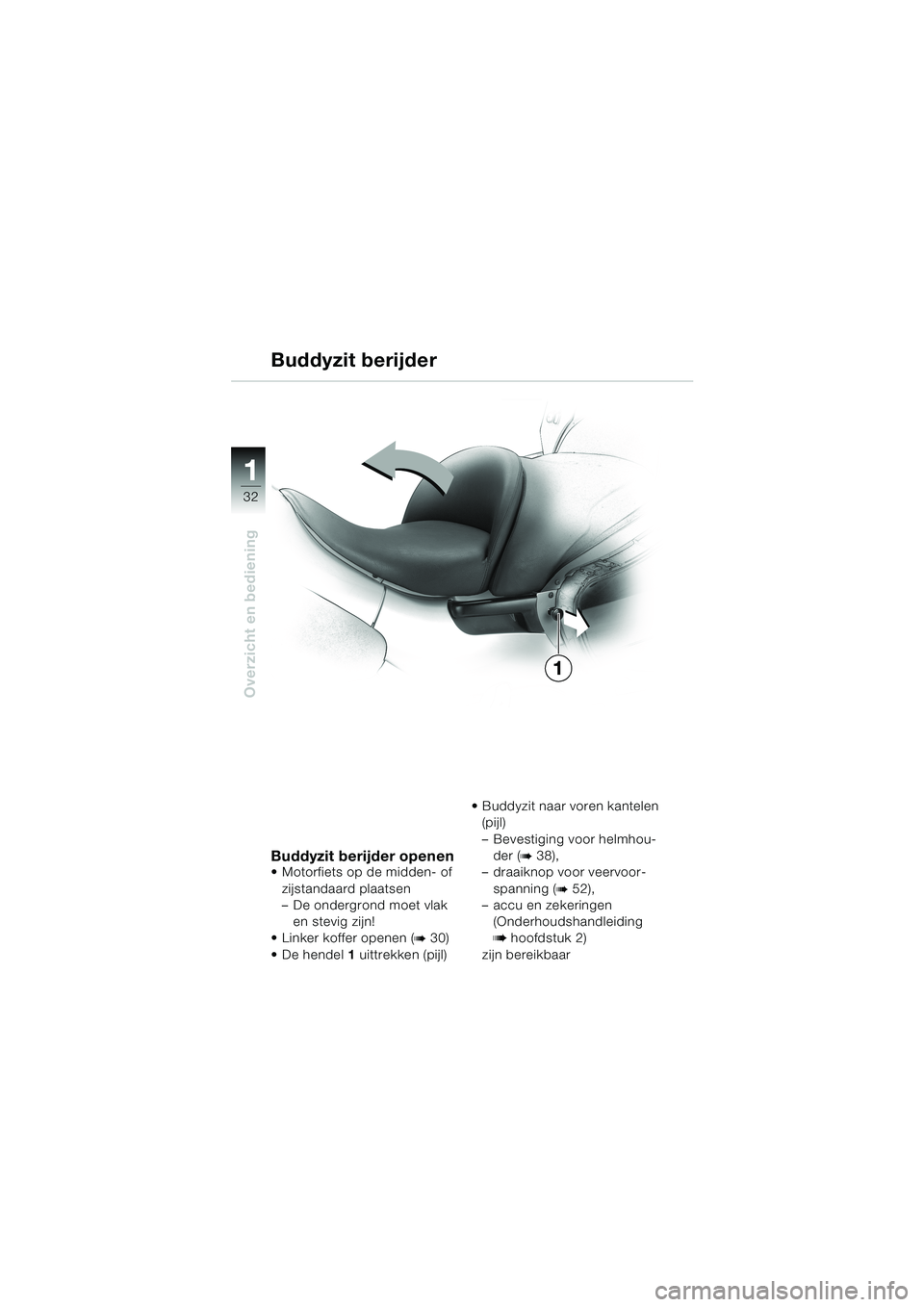

Buddyzit berijder
Buddyzit berijder openenMotorfiets op de midden- of
zijstandaard plaatsen
–De ondergrond moet vlak
en stevig zijn!
Linker koffer openen (
b 30)
De hendel1 uittrekken (pijl)Buddyzit naar voren kantelen
(pijl)
–Bevestiging voor helmhou-
der (
b 38),
–draaiknop voor veervoor-
spanning (
b 52),
–accu en zekeringen
(Onderhoudshandleiding
b hoofdstuk 2)
zijn bereikbaar
1
10LTbkn4.bk Seite 32 Montag, 26. August 2002 1:36 13
Page 35 of 105
33

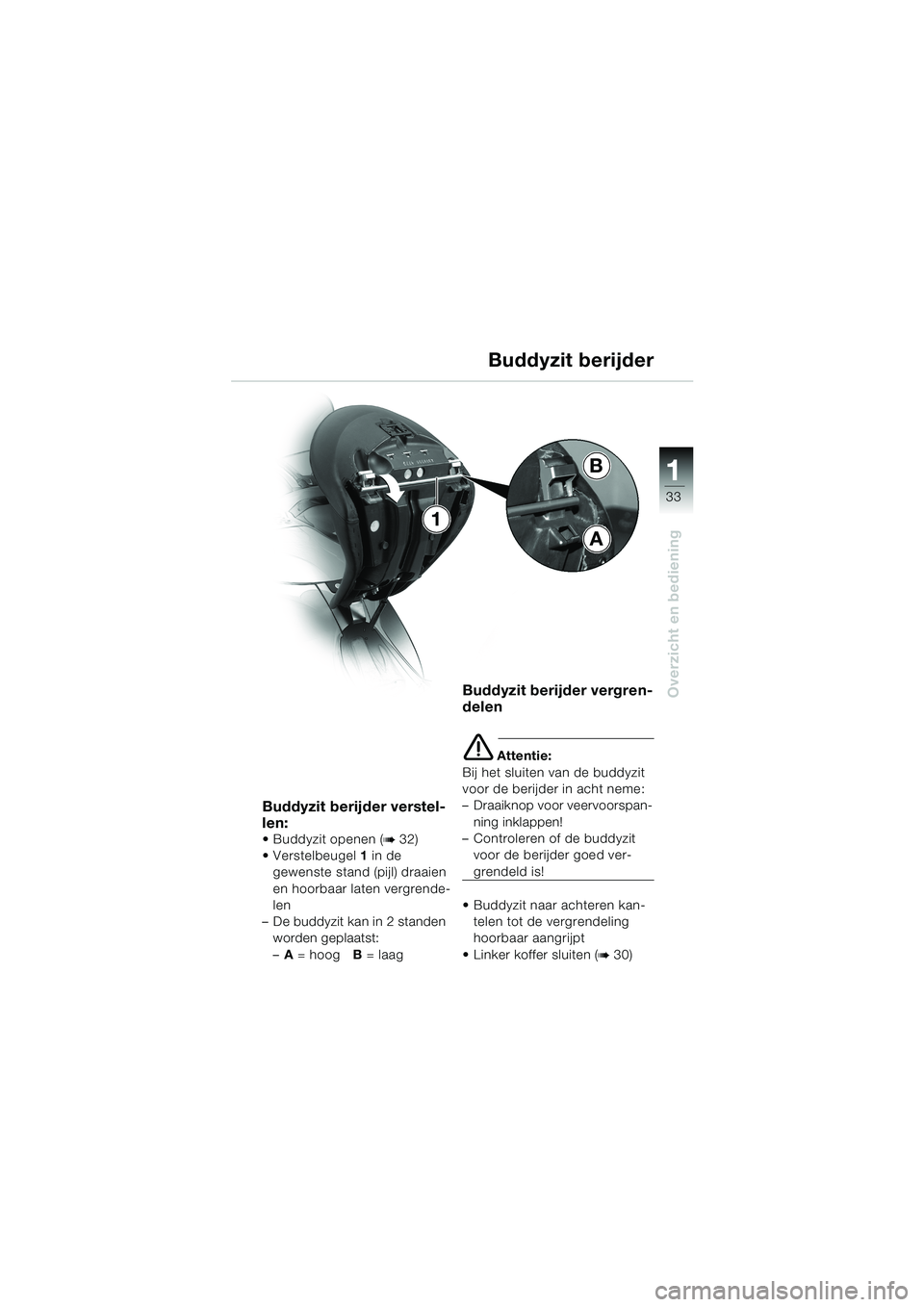

Overzicht en bediening
1B
A
1Buddyzit berijder
Buddyzit berijder verstel-
len:
Buddyzit openen (b 32)
Verstelbeugel 1 in de
gewenste stand (pijl) draaien
en hoorbaar laten vergrende-
len
–De buddyzit kan in 2 standen
worden geplaatst:
–A = hoogB = laag
Buddyzit berijder vergren-
delen
e Attentie:
Bij het sluiten van de buddyzit
voor de berijder in acht neme:
–Draaiknop voor veervoorspan-
ning inklappen!
–Controleren of de buddyzit
voor de berijder goed ver-
grendeld is!
Buddyzit naar achteren kan-
telen tot de vergrendeling
hoorbaar aangrijpt
Linker koffer sluiten (
b 30)
10LTbkn4.bk Seite 33 Montag, 26. August 2002 1:36 13
Page 36 of 105
34
Overzicht en bediening
1

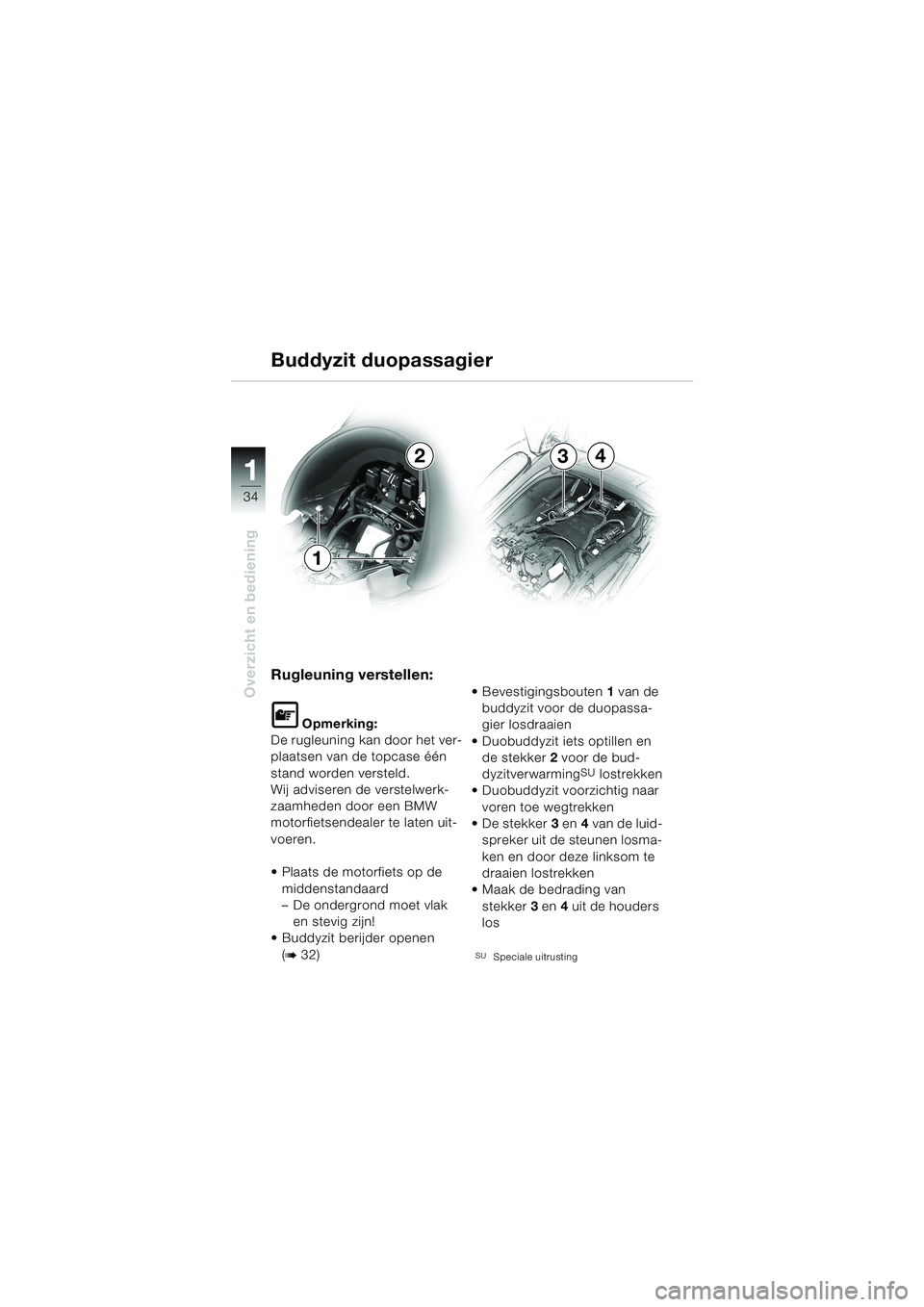

Buddyzit duopassagier
Rugleuning verstellen:
L Opmerking:
De rugleuning kan door het ver-
plaatsen van de topcase één
stand worden versteld.
Wij adviseren de verstelwerk-
zaamheden door een BMW
motorfietsendealer te laten uit-
voeren.
Plaats de motorfiets op de
middenstandaard
–De ondergrond moet vlak
en stevig zijn!
Buddyzit berijder openen
(
b 32)Bevestigingsbouten1 van de
buddyzit voor de duopassa-
gier losdraaien
Duobuddyzit iets optillen en
de stekker2 voor de bud-
dyzitverwarming
SU lostrekken
Duobuddyzit voorzichtig naar
voren toe wegtrekken
De stekker3 en4 van de luid-
spreker uit de steunen losma-
ken en door deze linksom te
draaien lostrekken
Maak de bedrading van
stekker3 en4 uit de houders
los
SUSpeciale uitrusting
2
1
34
10LTbkn4.bk Seite 34 Montag, 26. August 2002 1:36 13
Page 37 of 105
35
Overzicht en bediening
1

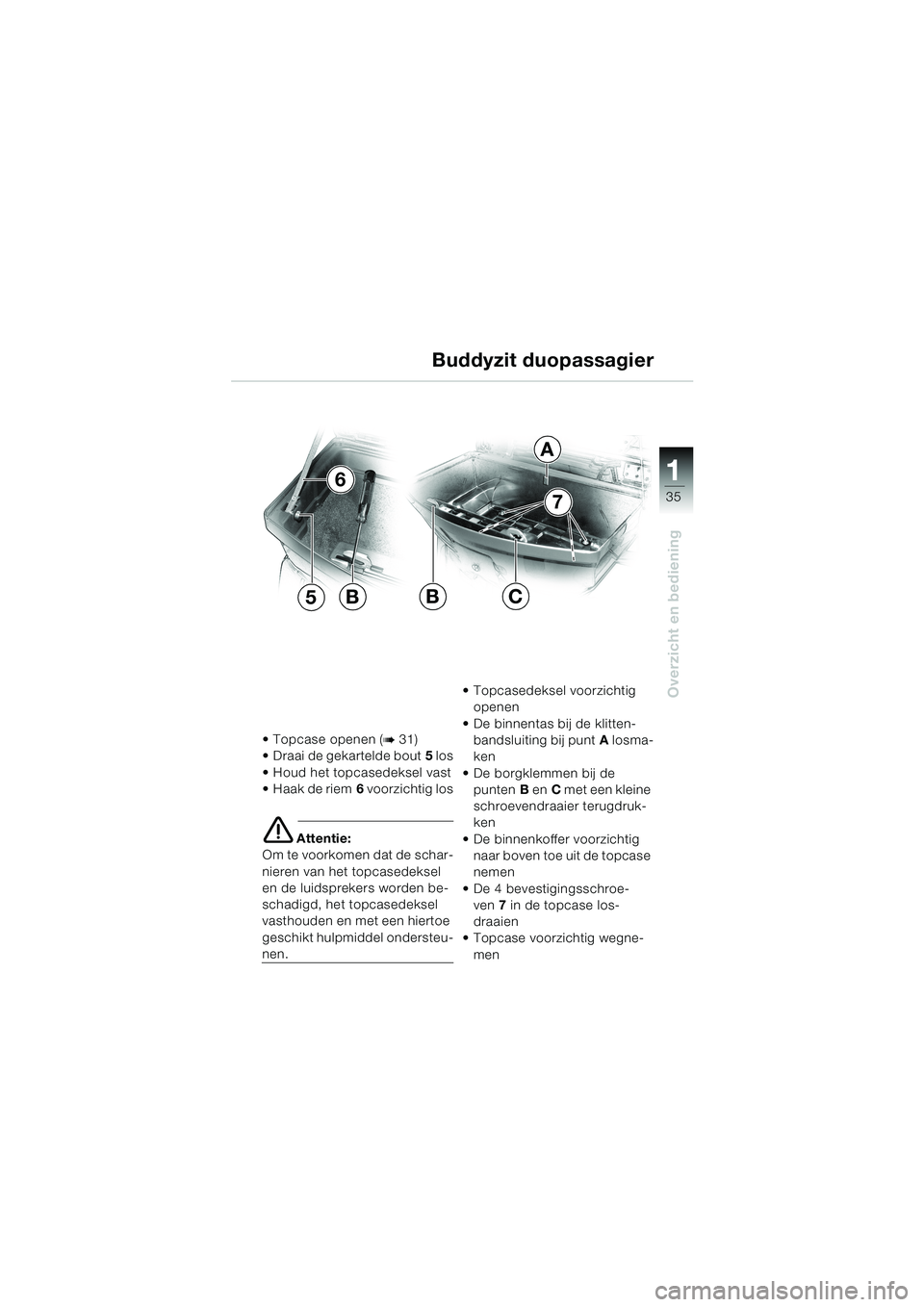

Buddyzit duopassagier
Topcase openen (b 31)
Draai de gekartelde bout5 los
Houd het topcasedeksel vast
Haak de riem6 voorzichtig los
e Attentie:
Om te voorkomen dat de schar-
nieren van het topcasedeksel
en de luidsprekers worden be-
schadigd, het topcasedeksel
vasthouden en met een hiertoe
geschikt hulpmiddel ondersteu-
nen.Topcasedeksel voorzichtig
openen
De binnentas bij de klitten-
bandsluiting bij puntA losma-
ken
De borgklemmen bij de
puntenB enC met een kleine
schroevendraaier terugdruk-
ken
De binnenkoffer voorzichtig
naar boven toe uit de topcase
nemen
De 4 bevestigingsschroe-
ven7 in de topcase los-
draaien
Topcase voorzichtig wegne-
men
5B
6
A
BC
7
10LTbkn4.bk Seite 35 Montag, 26. August 2002 1:36 13
Page 38 of 105
36
Overzicht en bediening
1
Buddyzit duopassagier

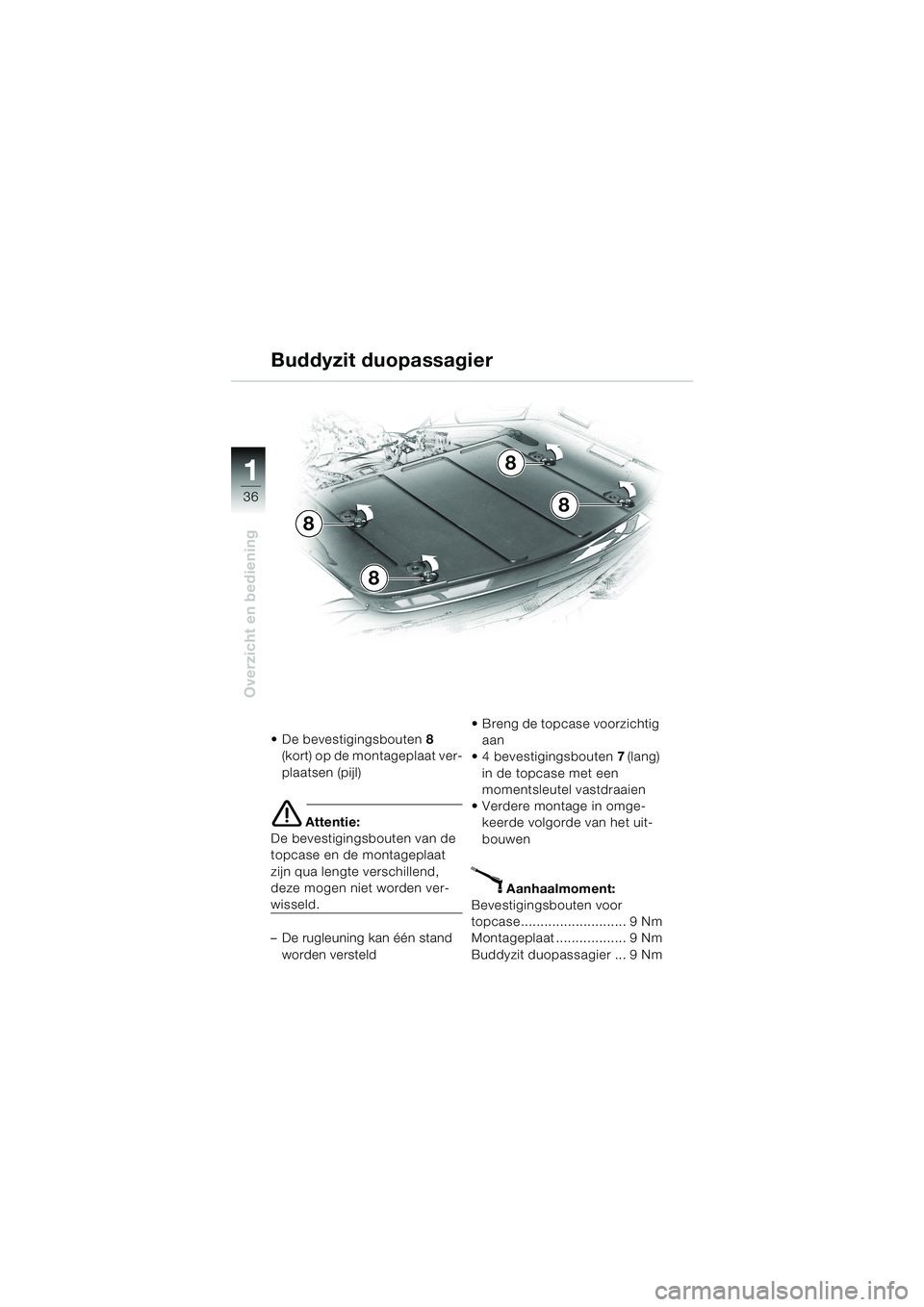

De bevestigingsbouten8
(kort) op de montageplaat ver-
plaatsen (pijl)
e Attentie:
De bevestigingsbouten van de
topcase en de montageplaat
zijn qua lengte verschillend,
deze mogen niet worden ver-
wisseld.
–De rugleuning kan één stand
worden versteldBreng de topcase voorzichtig
aan
4 bevestigingsbouten7 (lang)
in de topcase met een
momentsleutel vastdraaien
Verdere montage in omge-
keerde volgorde van het uit-
bouwen
X Aanhaalmoment:
Bevestigingsbouten voor
topcase........................... 9 Nm
Montageplaat .................. 9 Nm
Buddyzit duopassagier ... 9 Nm
8
8
8
8
10LTbkn4.bk Seite 36 Montag, 26. August 2002 1:36 13
Page 39 of 105
37
Overzicht en bediening
1

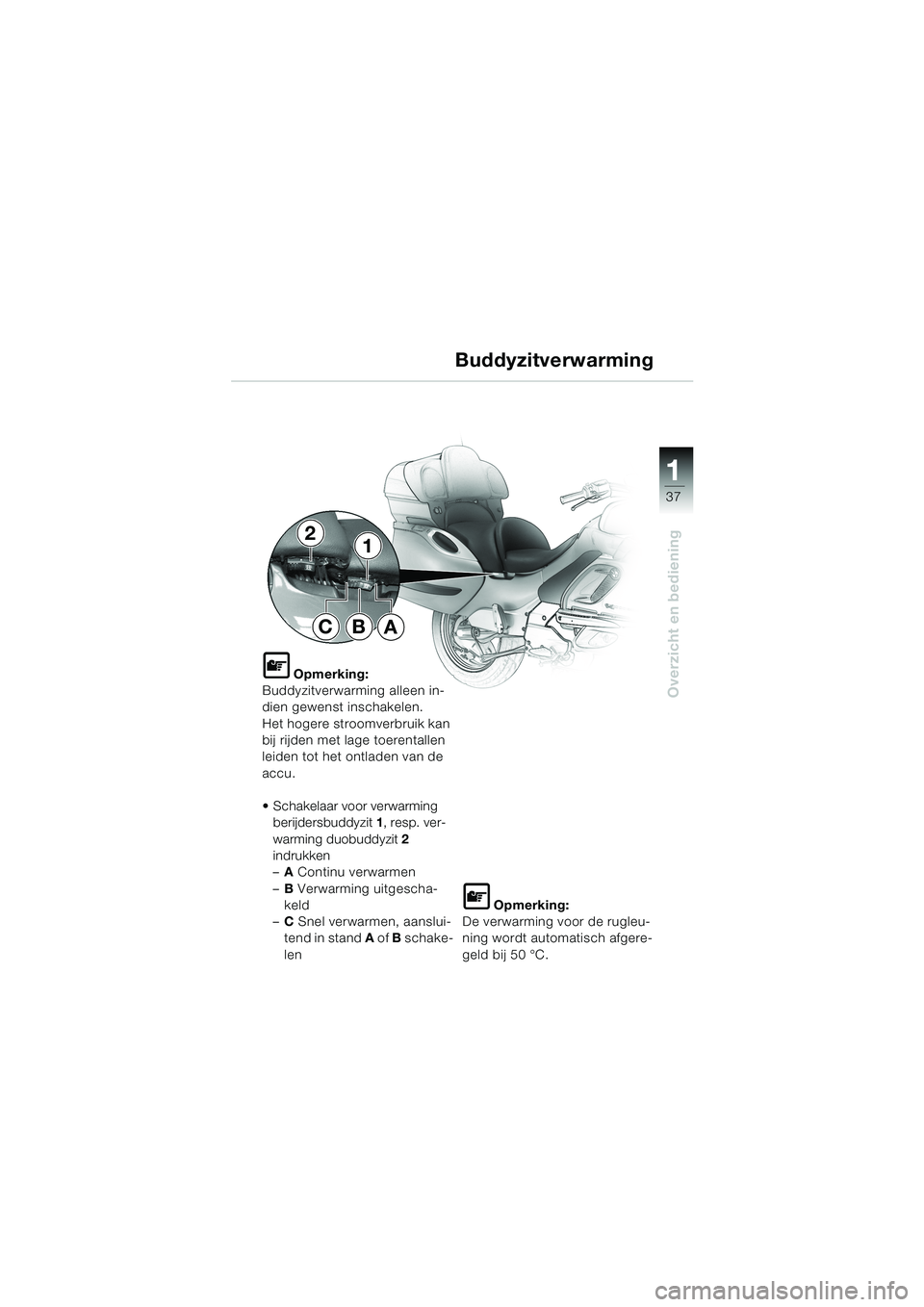

Buddyzitverwarming
L Opmerking:
Buddyzitverwarming alleen in-
dien gewenst inschakelen.
Het hogere stroomverbruik kan
bij rijden met lage toerentallen
leiden tot het ontladen van de
accu.
Schakelaar voor verwarming
berijdersbuddyzit 1, resp. ver-
warming duobuddyzit 2
indrukken
–AContinu verwarmen
–BVerwarming uitgescha-
keld
–CSnel verwarmen, aanslui-
tend in stand A of B schake-
len
L Opmerking:
De verwarming voor de rugleu-
ning wordt automatisch afgere-
geld bij 50°C.
21
ABC
10LTbkn4.bk Seite 37 Montag, 26. August 2002 1:36 13
Page 40 of 105
38
Overzicht en bediening
1

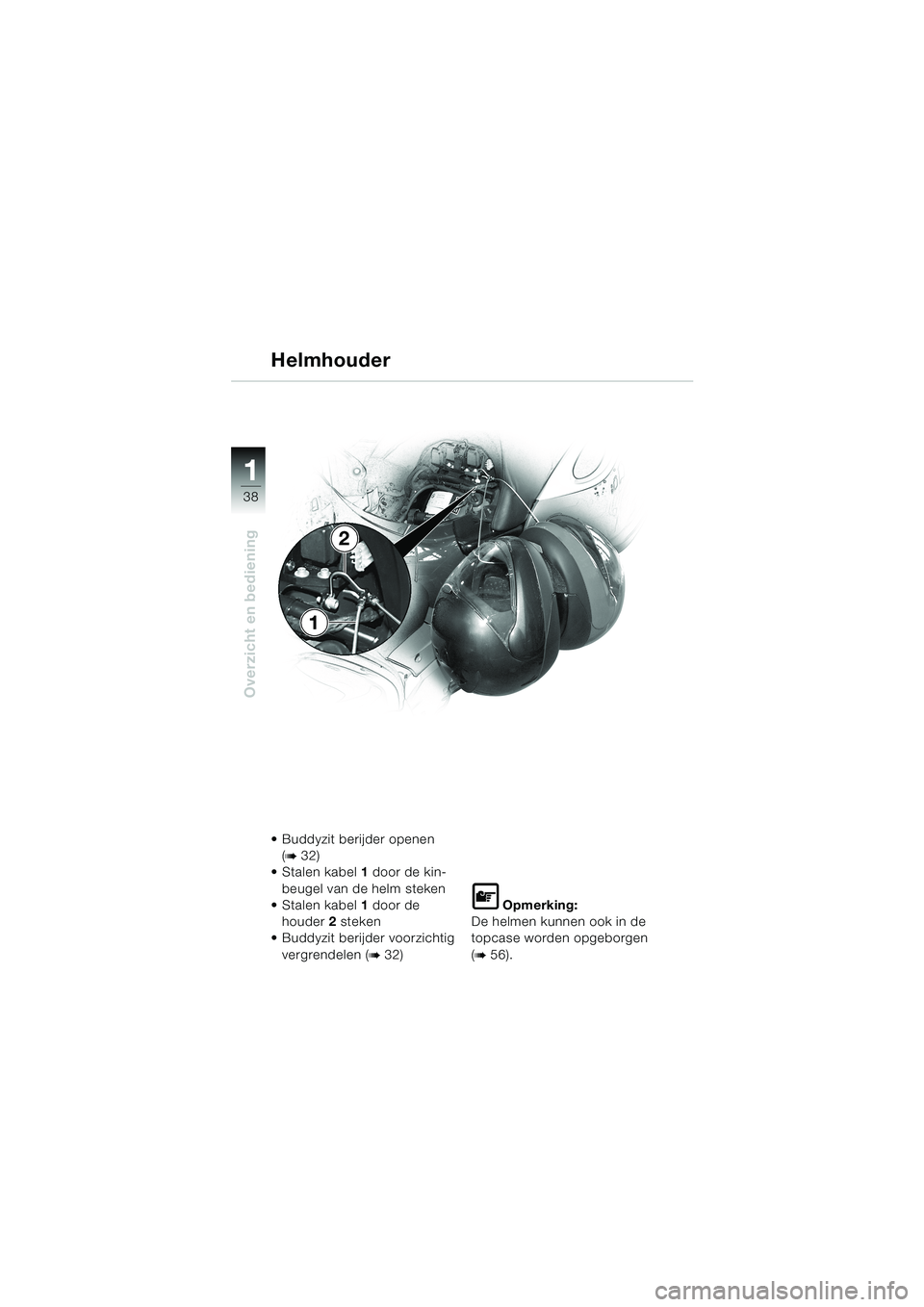

Helmhouder
Buddyzit berijder openen
(
b 32)
Stalen kabel1 door de kin-
beugel van de helm steken
Stalen kabel1 door de
houder2 steken
Buddyzit berijder voorzichtig
vergrendelen (
b 32)
L Opmerking:
De helmen kunnen ook in de
topcase worden opgeborgen
(
b 56).
1
2
10LTbkn4.bk Seite 38 Montag, 26. August 2002 1:36 13
